猫狸MOC小品《狐世多功能厨师机》---特殊时期的“砖”研

特殊时期，如何能在这段漫长时期不为社会添乱？方法有很多，不过最多的应该就是宅在家里做吃的，又或者给自己找点事干，比如发挥脑洞，用LEGO好好“砖”研，做一个“做吃的”机器！

顺手做了一段视频方便更直观看动态功能

作品的定妆照

不添乱才是好公民

2020年算是一个魔幻的开局，一个谁也不想见到的微小病毒，弄得几乎全球所有人的生活以及工作轨迹大乱。也许刚开始不少人会觉得，这样被动放假长一点也挺好的，不用上班无所谓。可实际上真正一段时间下来，估计大部分人都会疯的。那种每天在家用双脚丈量房间大小的往返运动，貌似已经升级为不受控的布朗运动了。特殊时期，如何能在这段漫长时期不为社会添乱?方法有很多，不过最多的应该就是宅在家里做吃的，又或者给自己找点事干，比如发挥脑洞，用LEGO好好“砖”研，做一个“做吃的”机器!

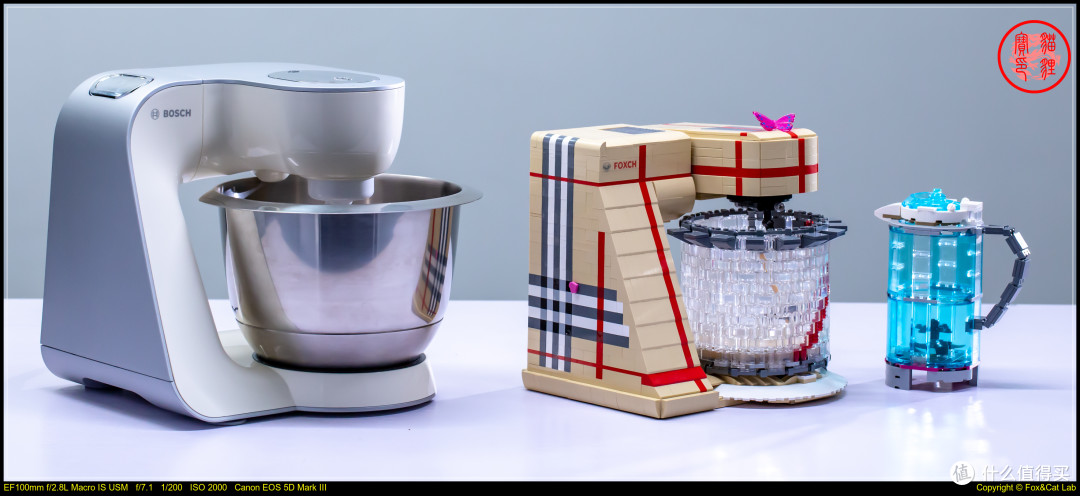

大约比例在1：0.8

原型机为BOSCH MUM5系列多功能厨师机，优点就是功能强大，配件繁多，几乎一机在手，整个厨房瞬间焕发出让人色眯眯的鲜香，加上活泼的配色，放在厨房里面简直就是一件艺术品;缺点也是有的，就是贵，并且是死贵;更坏的缺点还有，就是配件更贵，一个配件几乎能顶上半台机器的价格，所以只能自己手动MOC一套玩玩了。

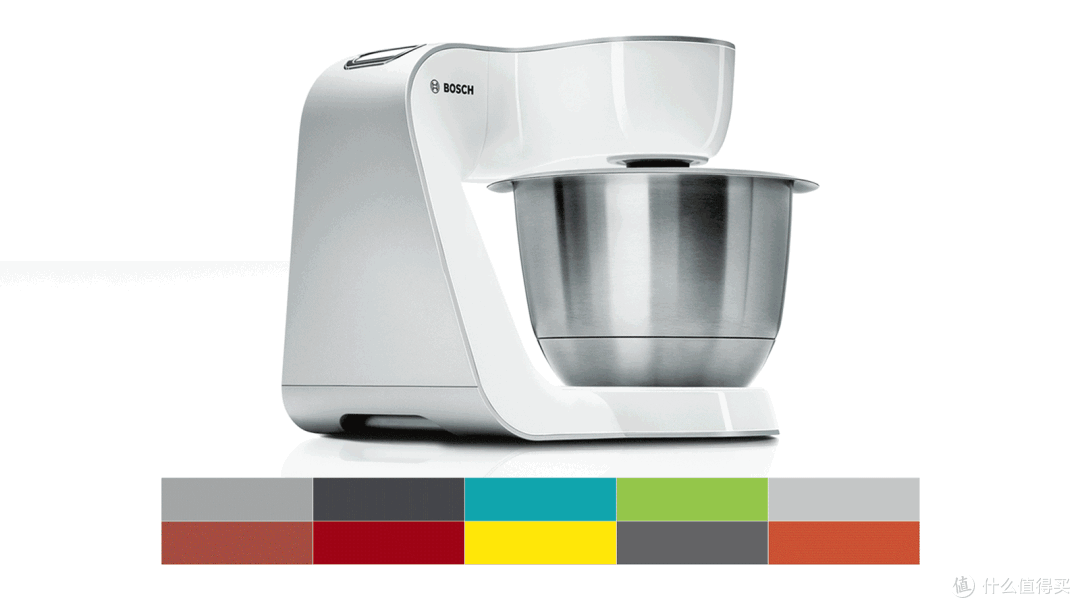

造型可爱颜色多变

博世（BOSCH）料理机多功能厨师机和面揉面搅拌家用MUMVH48BCN3949元京东去购买

配件多得买完必然倾家荡产

博世（BOSCH）OptiMUM大师系厨师机MUMP厨师机能量汲享套装MUZ9HA11699元京东去购买

博世（BOSCH）MUM5达人系MUMV厨师机冰激凌附件MUZ5EB2749元京东去购买

博世（BOSCH）OptiMUM大师系厨师机MUMP厨师机面食享受套装MUZ9PP12499元京东去购买

作品的诞生源自这次粤乐汇的生活用品比赛。本来和孩子一起做了个打蛋器，打算凑个数，混个纪念砖的。也怪自己托大，让孩子点一个我来做，没想到坑爹一词原来从这诞生了，孩子直接指着刚买的厨师机说要不做这个吧。好吧，话都说出去了，那么就硬着头皮上吧。

LEGO LUG组织定期举办的MOC比赛

比赛活动规则看这里

自己的做人信条一直都是，“要么不做，要么极致”，就将这次MOC当做一篇汽车技术稿件来对待，从内到外研究一遍，增长一下自己的知识之余，还能给孩子做个榜样。前期是各种资料的收集，包括习惯性找了产品的维修手册，研究了整个动力系统，发现这次托大真的有点大了，BOSCH的产品岂是我这等闲之辈轻松能模仿的。人家为了尽可能让机器尺寸缩小，使用了斜齿切削的行星齿轮结构。以让搅拌轴始终属于倾斜约45°的斜角画圈转动，同时主轴的自传带动轴心搅拌工具，形成规律的划线转动。这个设计很赞，这种技术被称为3D Planetary Mixing，考虑到最常用的水和面粉混合之中，混合耐受性以及流变性的因素，看得出来BOSCH的设计师对于计算流体动力学很到位。这也是为什么BOSCH的厨师机能一直霸占同类产品的销售榜，百年企业的执着体现于此。

找了很久才弄到的维修手册

分解开的图例很适合了解构造

斜齿的行星齿轮，采用蜗杆降速增扭，注意看白色的齿轮才是真正的动力轴

很早以前就有专门的学术文章解释3D行星轨迹对于牛顿流体的作用

很赞的设计所以贵得有道理

看饿了么

这种结构对于LEGO零件来说就有点混蛋了，尝试了各种方法都不得其解，譬如我能做出来倾斜的行星齿轮结构，但是我没有办法控制较小的整机尺寸，或者我能控制倾斜45度，但是我没办法控制固定齿轮。突然之间想起来人家用斜齿，又没说直齿实现不了，这下就好办了，机头的主动力算是解决了。可是斜齿改直齿的坏处就是，BOSCH最具有科技含量的斜轴搅拌没了，变成了国产货那种直轴，这怎么行，只能边做边改，鉴于自己的渣技术，在拆拆搭搭十数次，终于用万向节倾斜角度传动才最终定型了机械结构。这期间为了给孩子留下一个学习的可能，机头采用贴皮工艺，方便各种扒了外衣看内部的可能。当然为了以后继续增加改装的可能，同步只做了上部动力和后部动力的传输，后部齿轮因为是高速搅拌机配件使用，所以用齿轮齿比进行了增速降扭的设计，让转动更快。

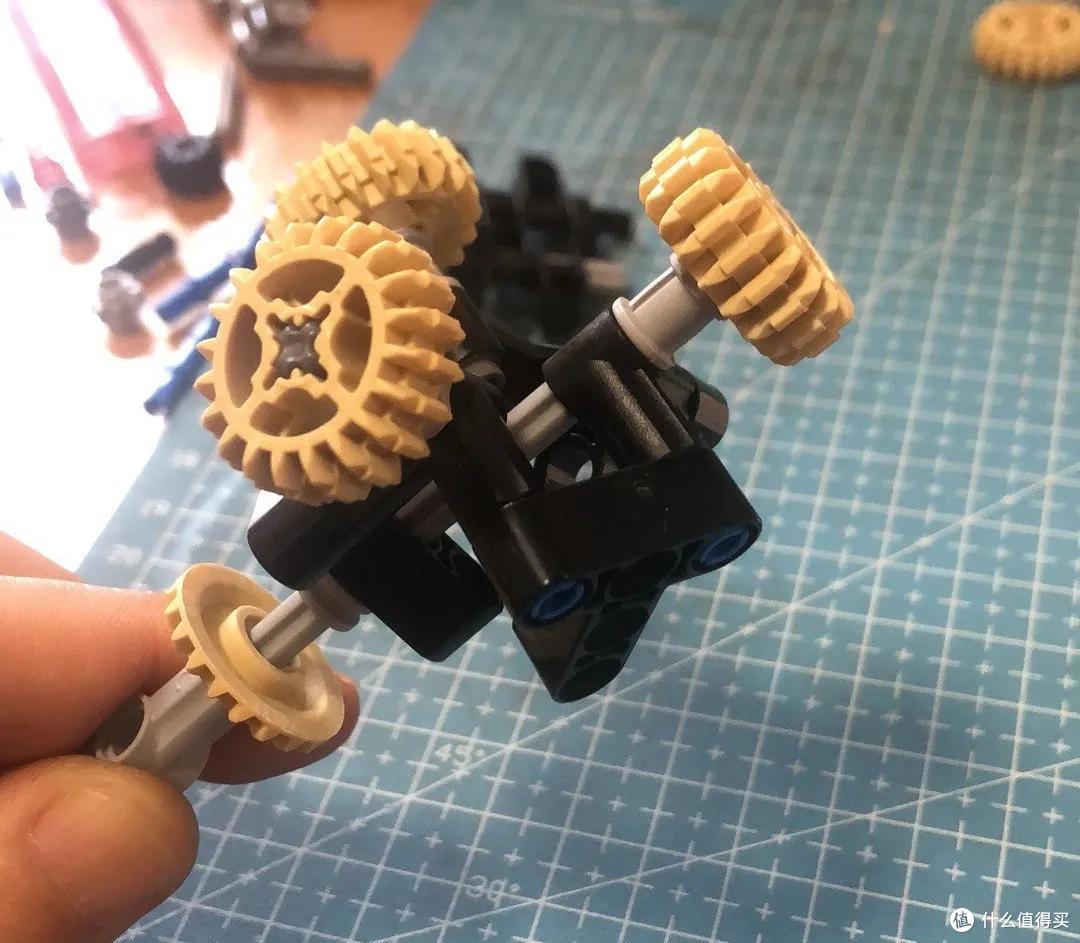

有倾斜就无法控制小尺寸

换个结构舒服多了，可是直齿没有了倾斜角度

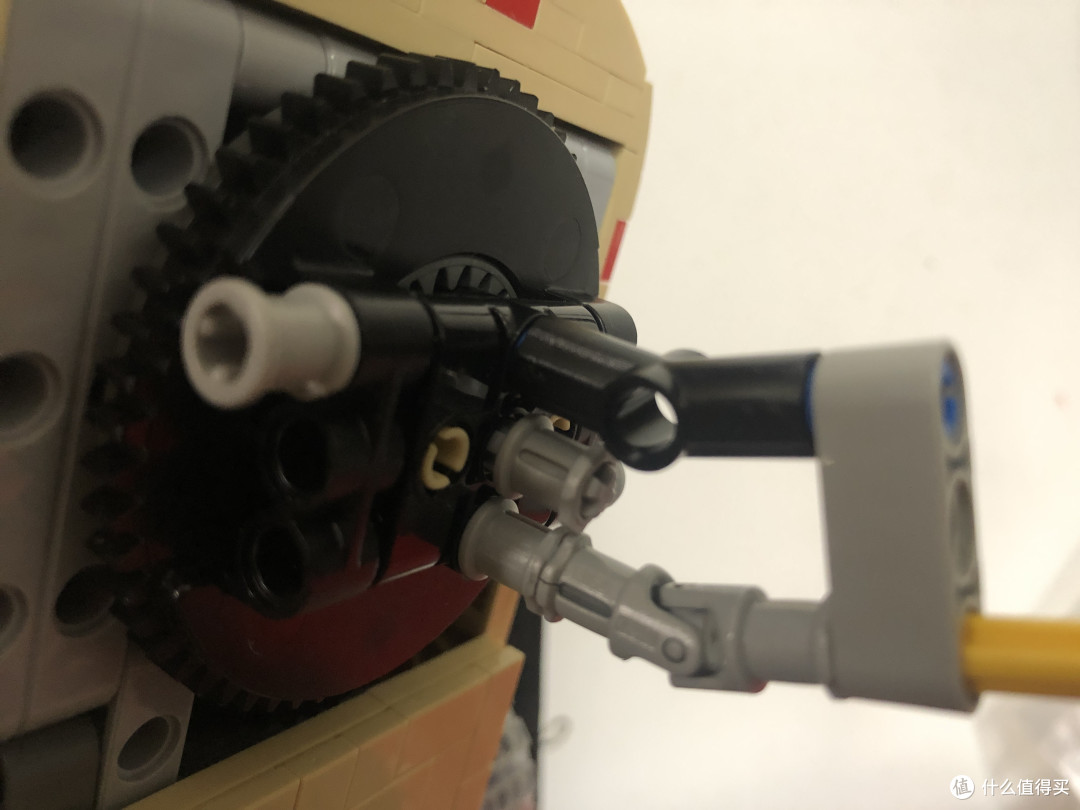

幸好LEGO提供了万向节零件完美解决问题

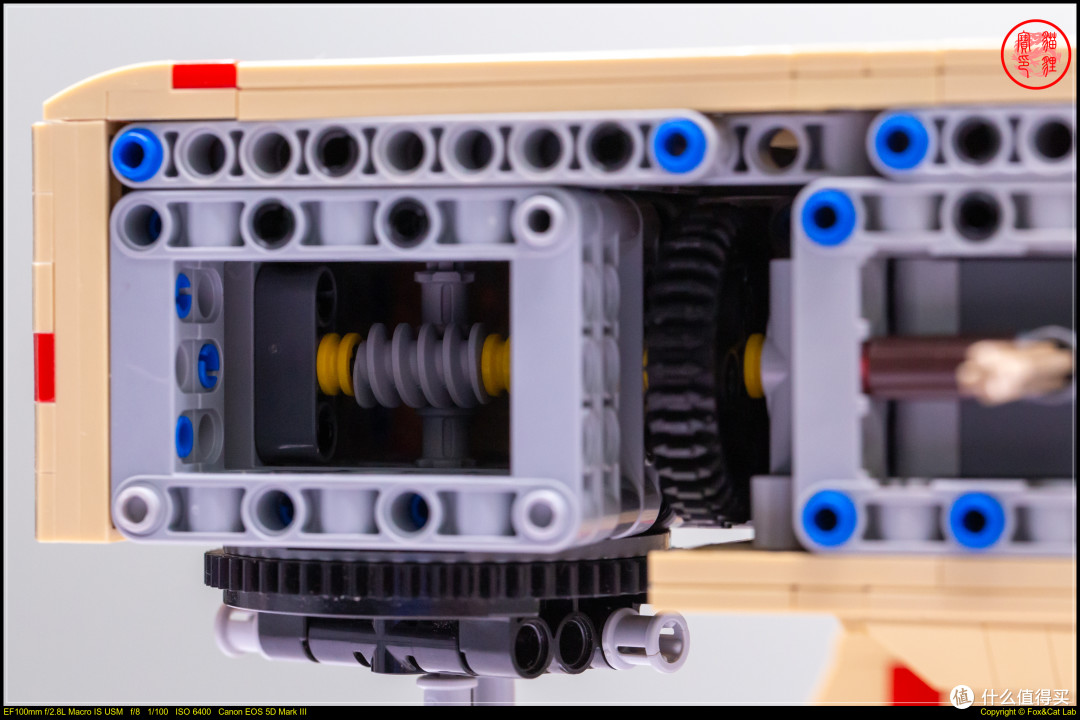

上下动力以及黑色齿轮侧面往后传动的动力

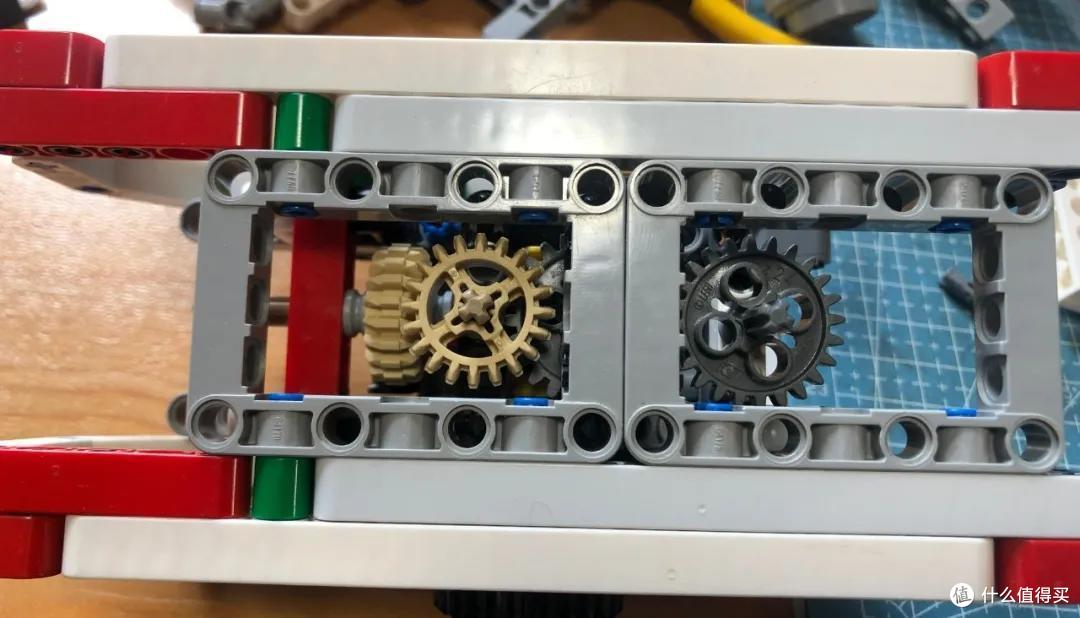

早期的齿轮组结构很臃肿

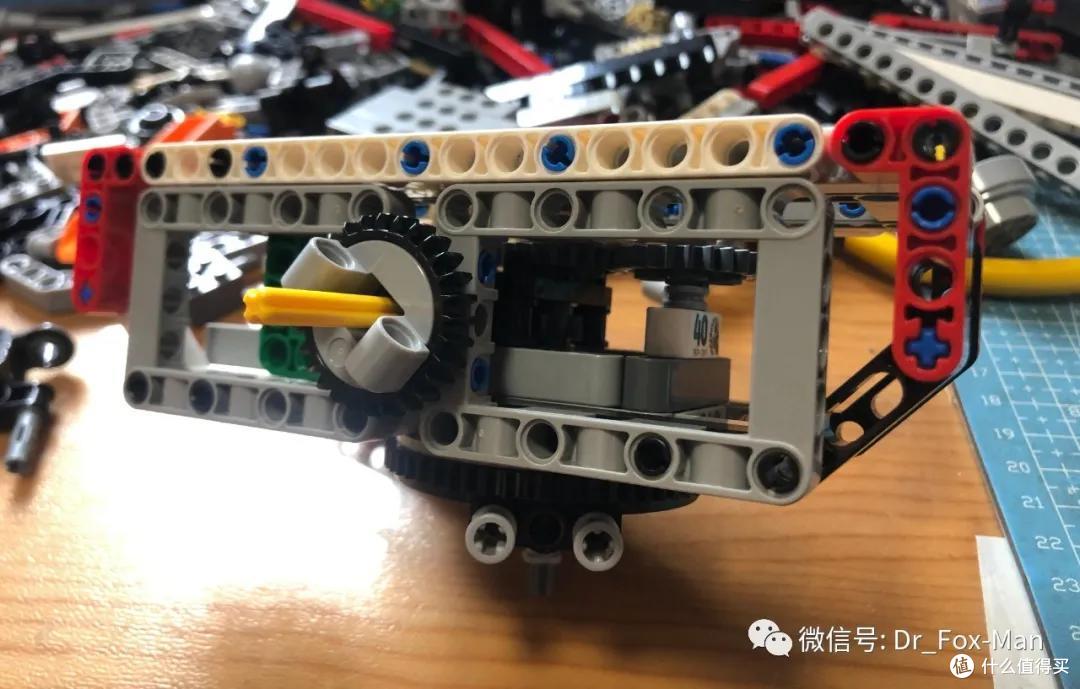

早期的动力本排除在机头之外

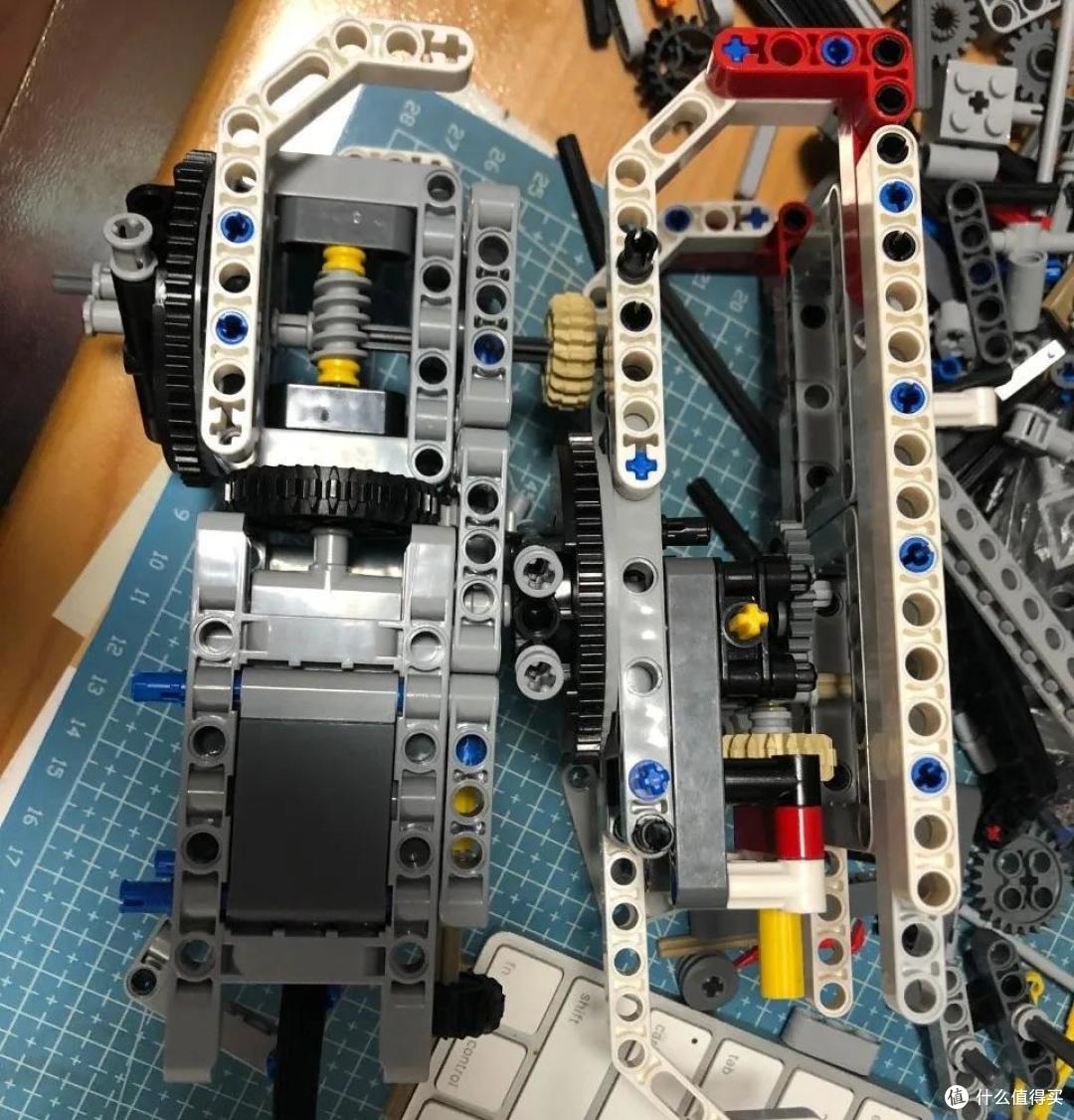

动力传动改了好多版最终定型

如果说动力机械结构难，倒不如说外形更难。BOSCH作为一家老牌德国企业，本身的工业设计就十分棒，特别是在这家企业还涉及几乎全系列的白色家电领域，作为一个写过一点BOSCH技术文章的汽车记者，早就有心理准备了。原型机如果拿在手上端详你会发现，这根本就是一个立方体的精美斜线切割制品。但是在弧线运用上，视觉很舒服，丝毫没有任何尖锐感觉让人觉得不快。但是对于LEGO而言，这是很大的挑战，所以从开初我就打算直上直下，硬桥硬马拉倒，外形糊弄一下就算，可还是孩子不依不饶，那也就只能接着死扛了。

能做的细节我都做了

可以说我将家里所有的斜面和弧面零件都翻了个遍，倒是不少，可是颜色嘛。。。。是另外一个坑啦!然后用尺子以及量角器按照原型画图计算出来的比例搭建，技术实在渣的不行，所以各位凑合看吧。这里要感谢树影dalao的远程指导，教我如何做出稳固的机身结构，毕竟机头被我放入了最新的LEGO动力组，加上各种齿轮和加固结构，有着一定的重量，如果机身没有相对应的力量进行抗衡，那么别说动起来了，就算放着都可能不堪重负，特别是机身与机头的连接处，耷拉脑袋是很难看的。

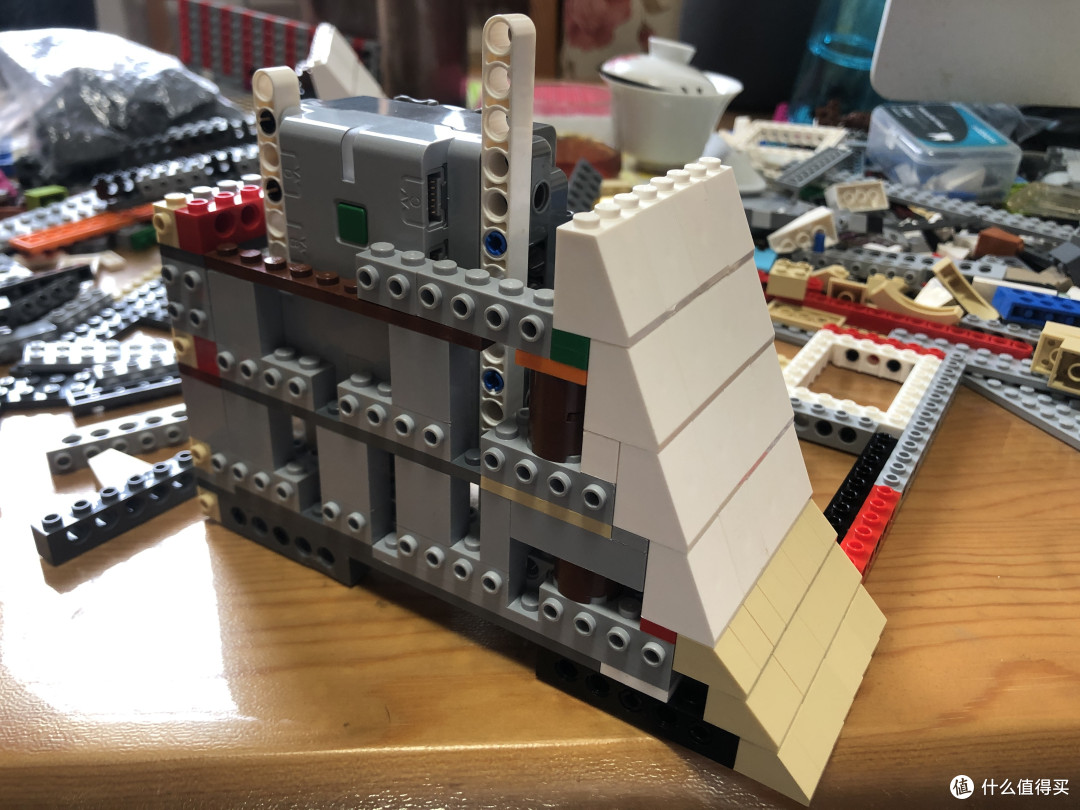

各种推倒重来

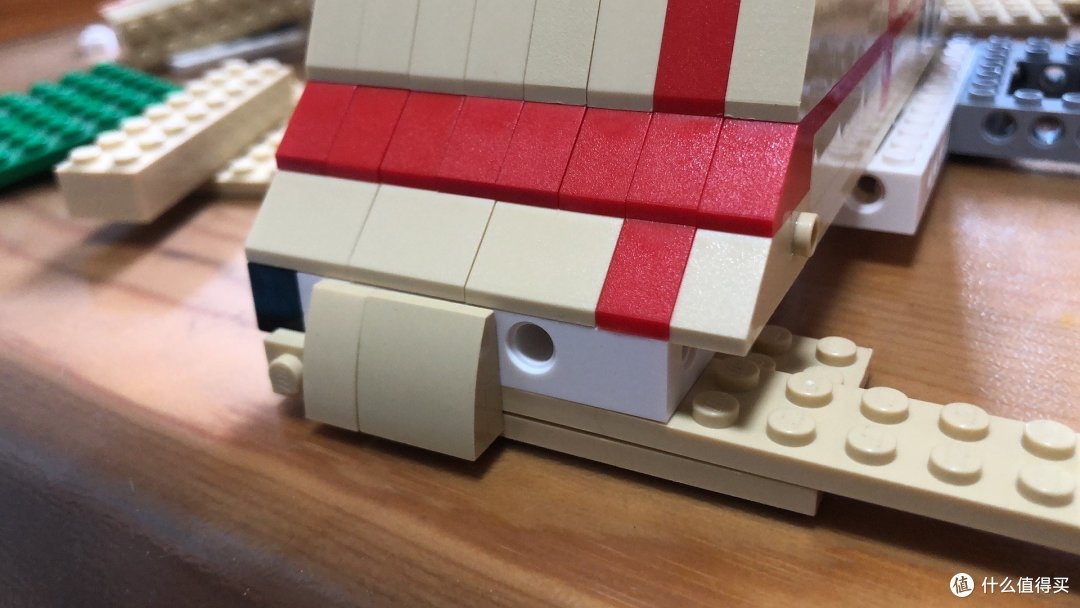

还要考虑封边的尺寸

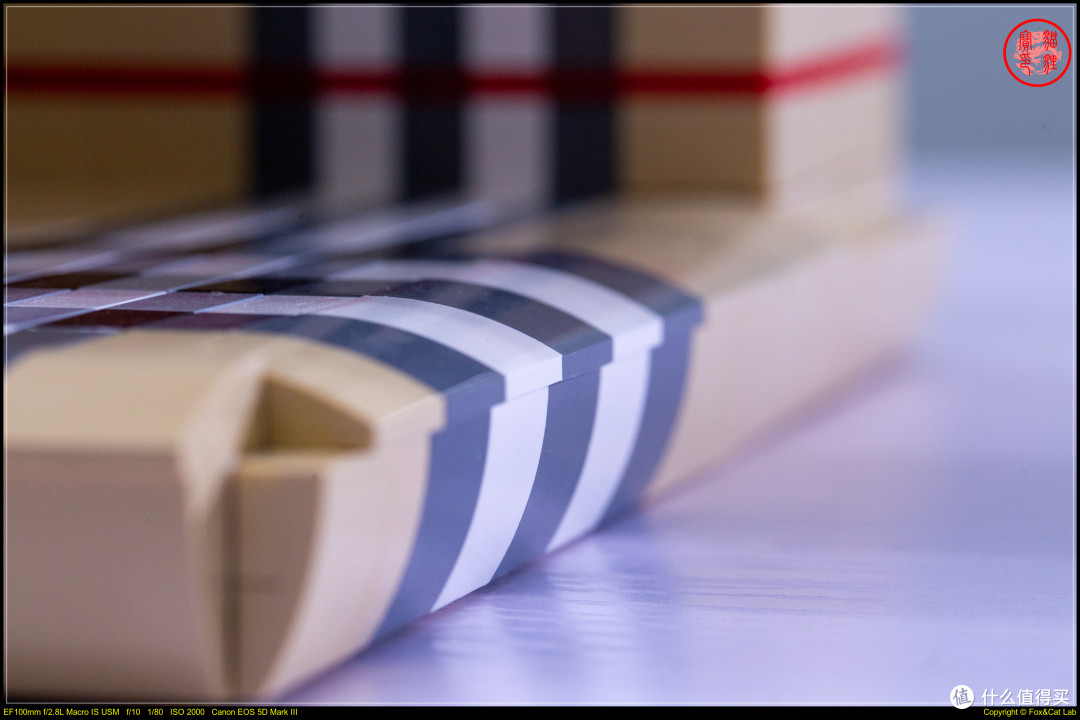

目前砖块储备我能做出来的尽可能的弧边了

弧线部分我真的尽力了

考虑到日后需要更换电池以及维修，额外留了背部的门，只不过后来发现，缺了这扇门的固定，结构又不稳了，直到采用了凸点+空洞咬合才算完美解决了这个问题，实话说，后来我拿着这个机器都是一只手提着甩着走的。值得一提的是，注意到机身侧面的小心心了么?不是川久保玲的设计，也不是用来显示少女心的，它的位置正好在电池盒开关上面，这样一来，我就不用每次浪费时间拿电池盒出来开机了，直接按压，方便好使。

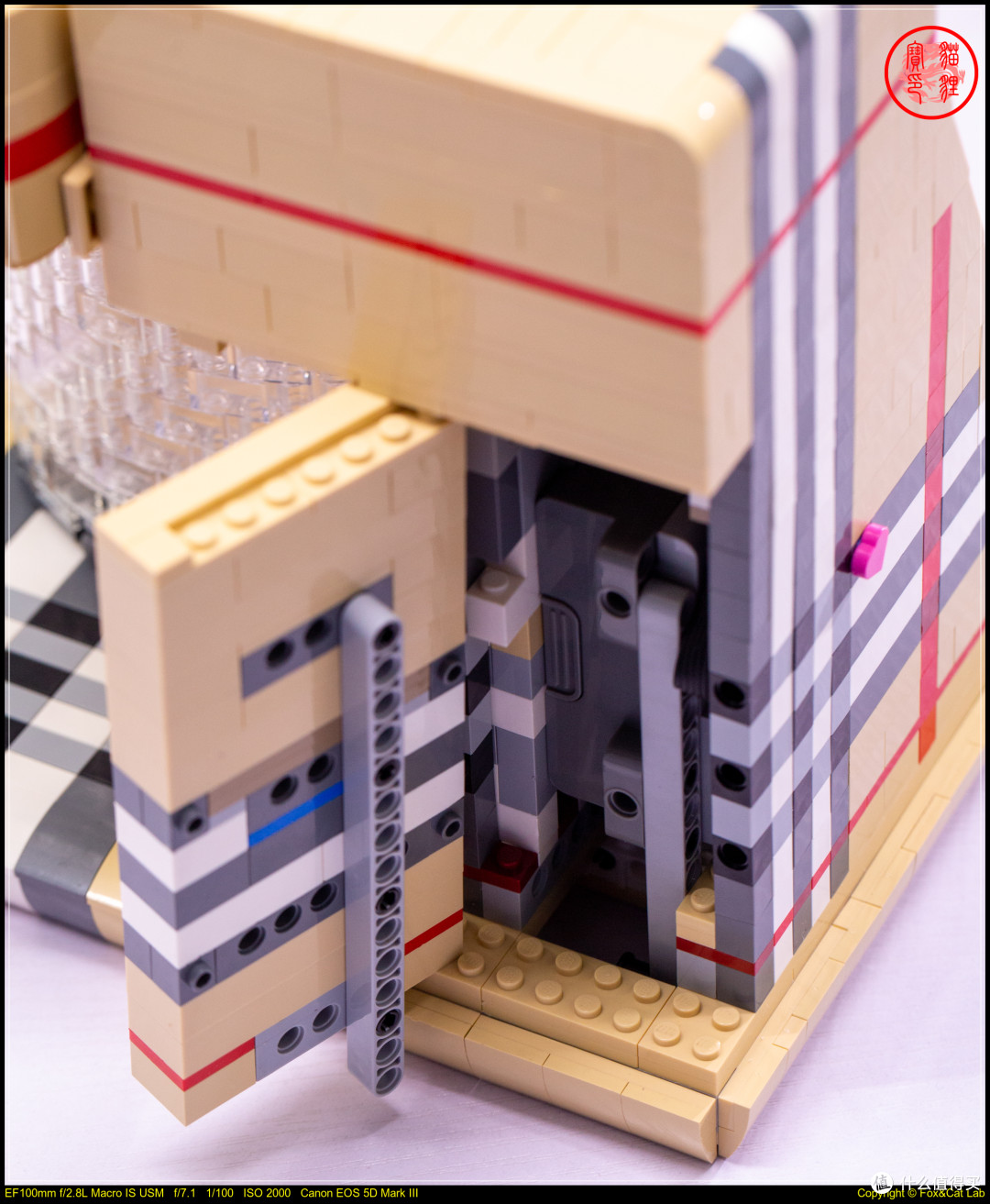

这个部分用于方便更换与维修

凸点与空洞咬合很结实

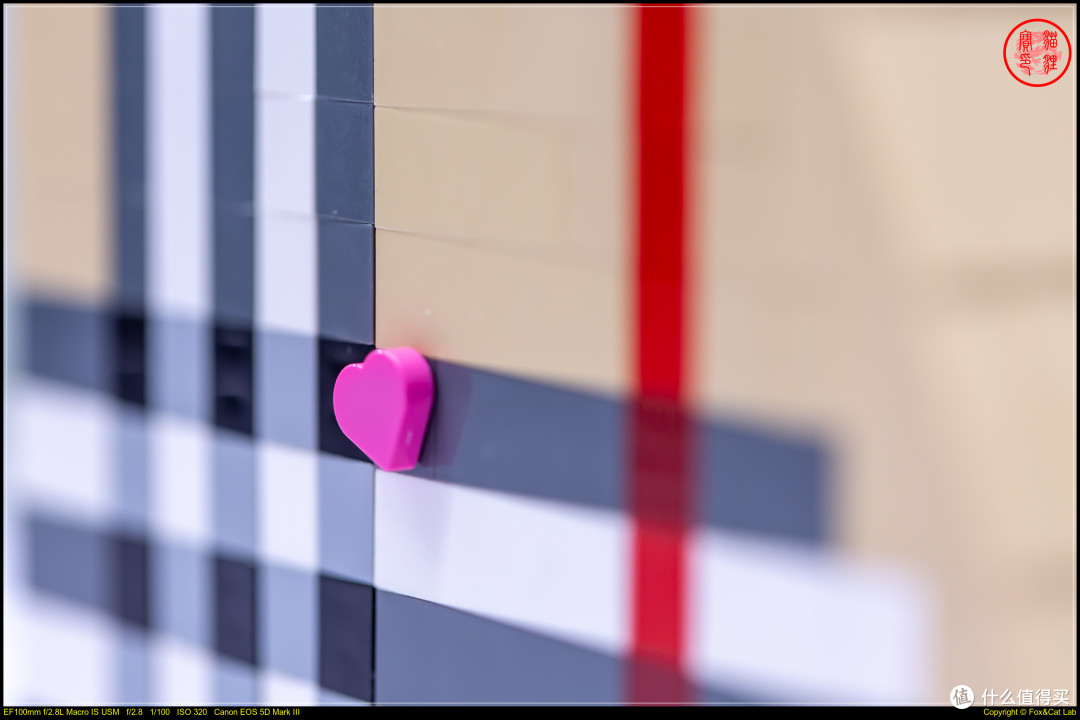

这个真的只是一个电源开关

至于配色方面真的没有蹭热度的意思，主要是觉得素体颜色之下，LEGO本身砖块接驳处的缝隙即便公差再小，总归存在叠加边界的阴影，这对于一个玩摄影的记者而言，万万不能接受。既然是这样，那么最让人能接受的，可以容忍砖与砖之间存在边界的配色莫过于现在这种了，我读的书少，家里穷，所以也不知道是什么，就是觉得以前在学校门口文具店见到过这种包装纸，嗯，觉得挺好看的，就用它吧(后来才发现这也是一个坑，对齐每一条线，特别是那条红线差点没弄死我!然后各种红线与其他颜色线之间的叠加颜色需要另外找砖)。

早期采用2x2光面感觉就是个国际象棋

后来采用了砖边颜色可是又忘了比例

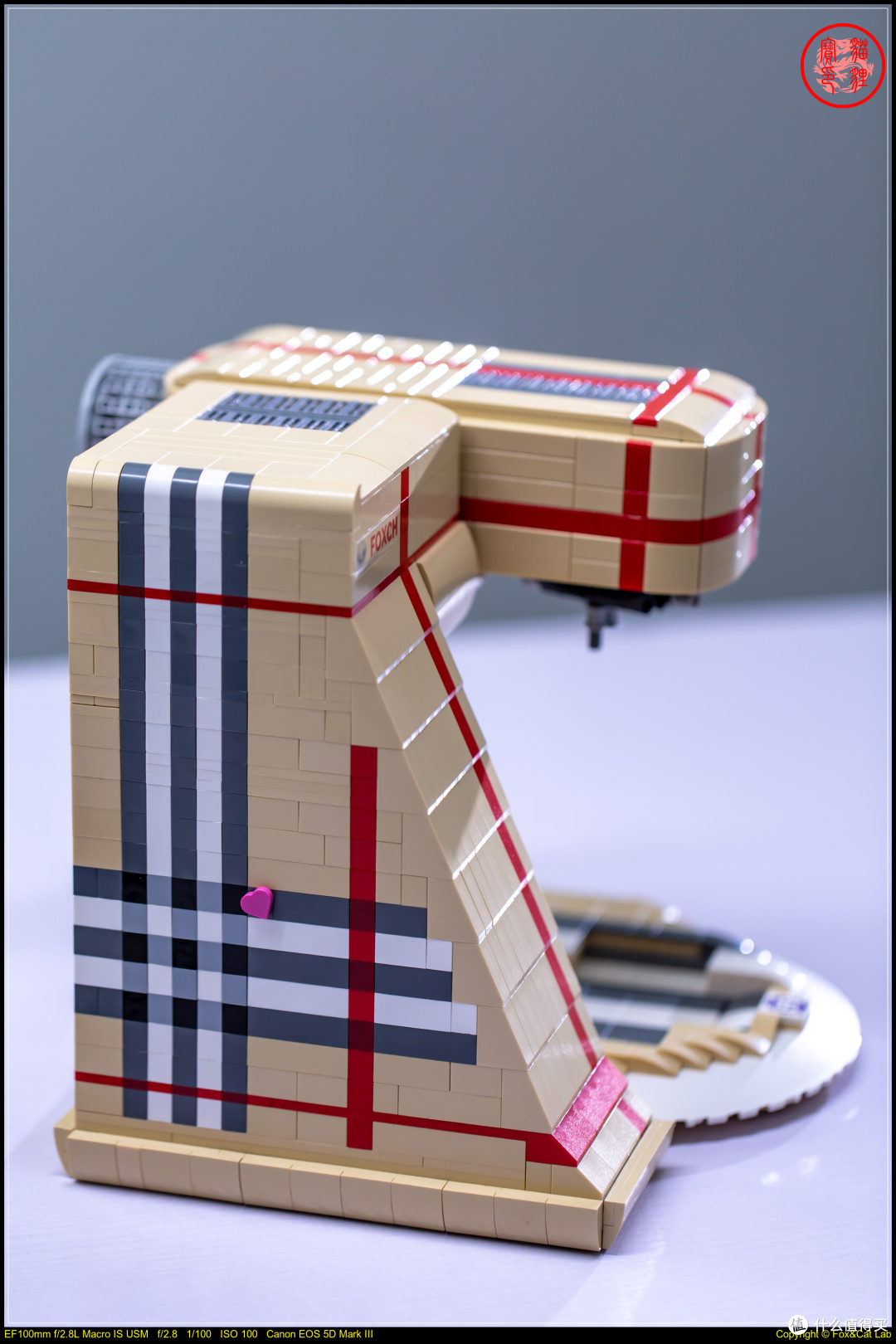

顺眼多了是吧

对线对死人

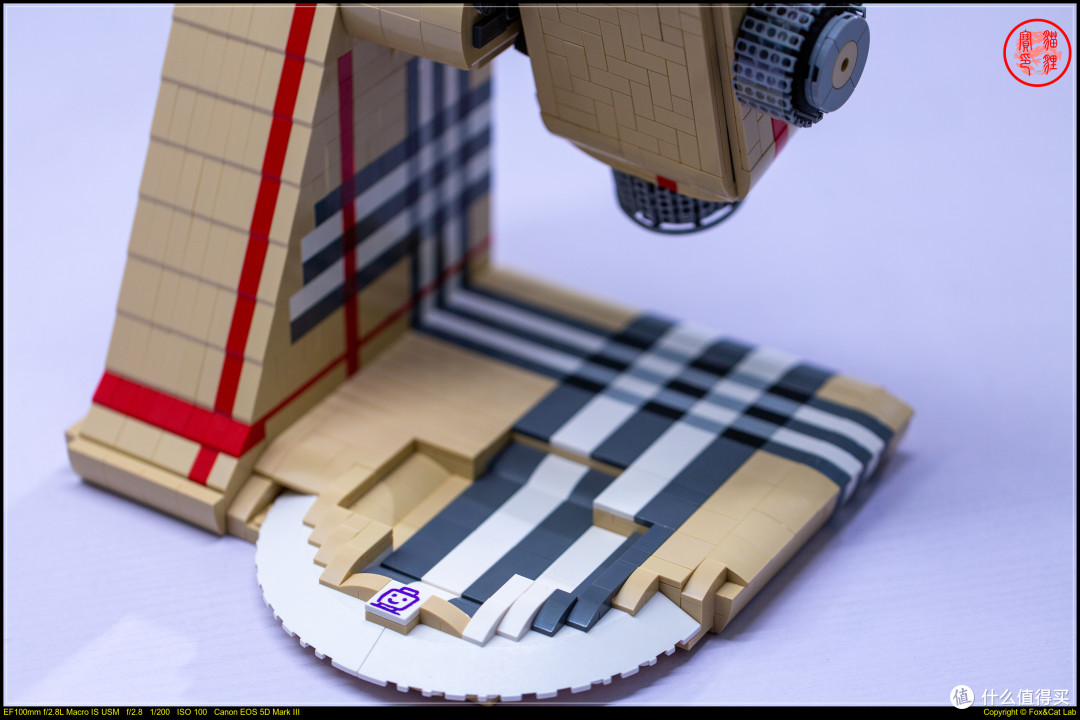

最终包装纸配色完成限位凹槽又坑了自己一把要对色

为了更完美我创建了一个自己的品牌--狐世

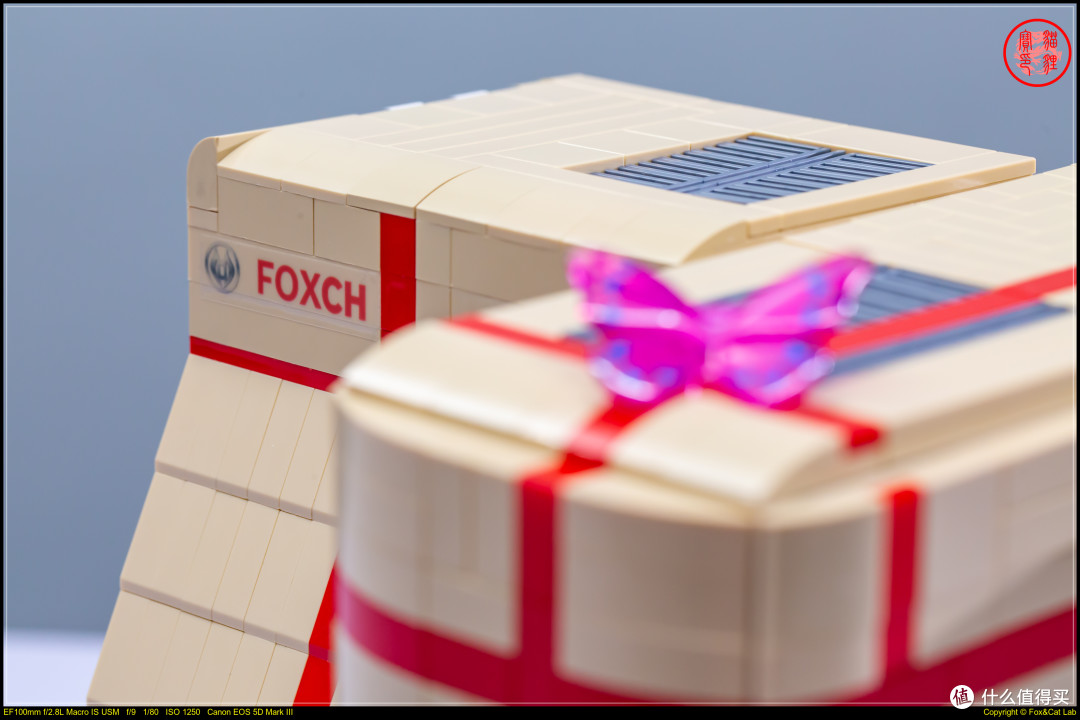

这真的是一张包装纸，还有蝴蝶结呢

毫无违和感吧

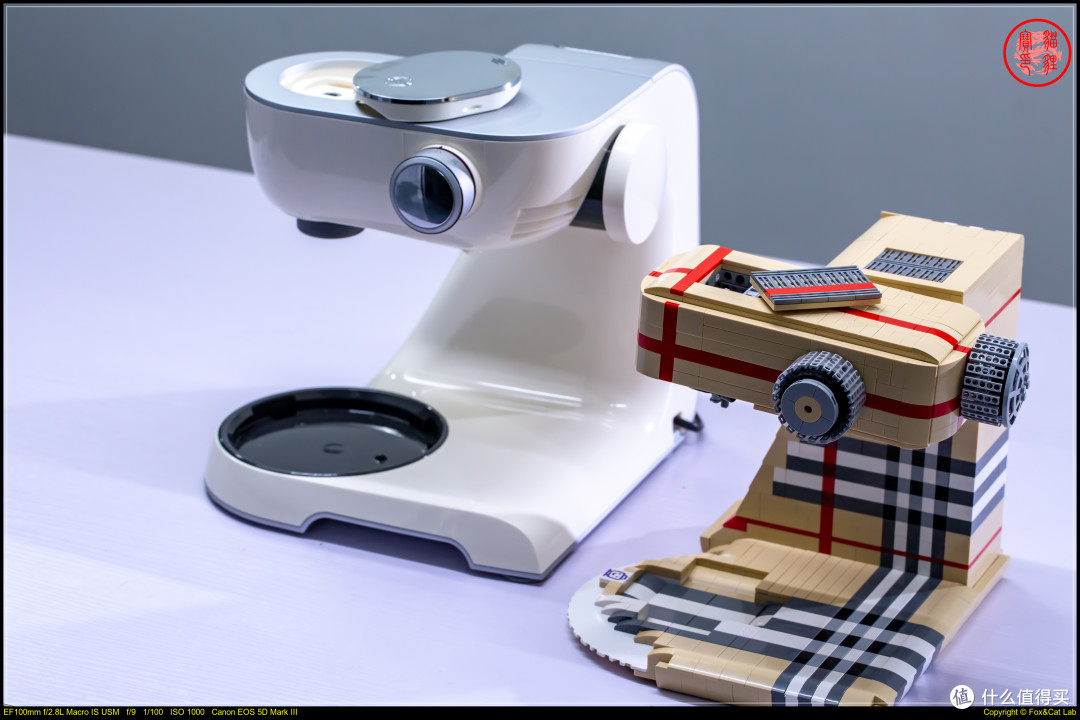

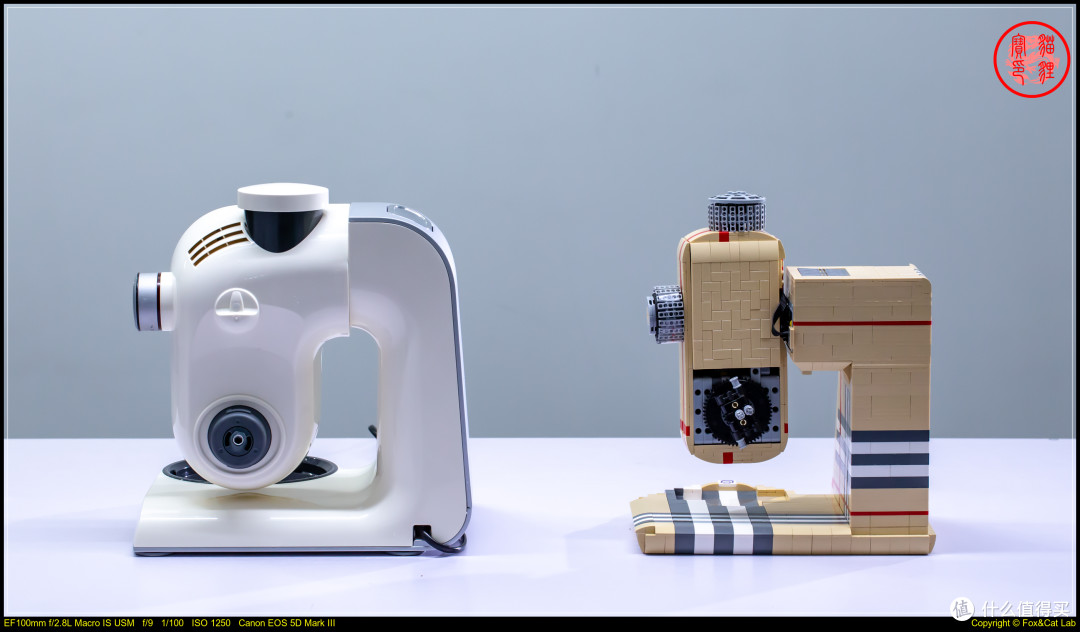

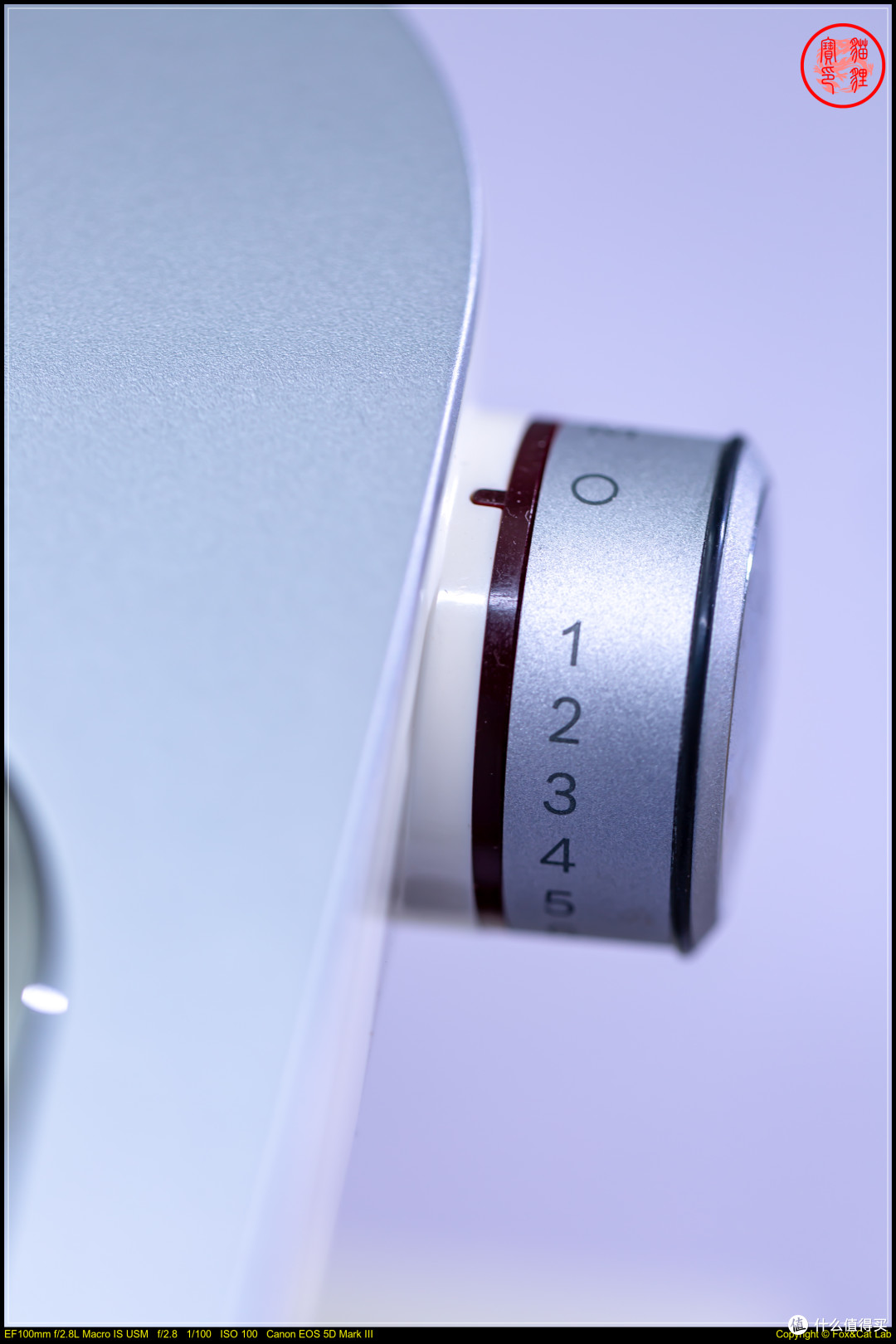

原型机是这样的

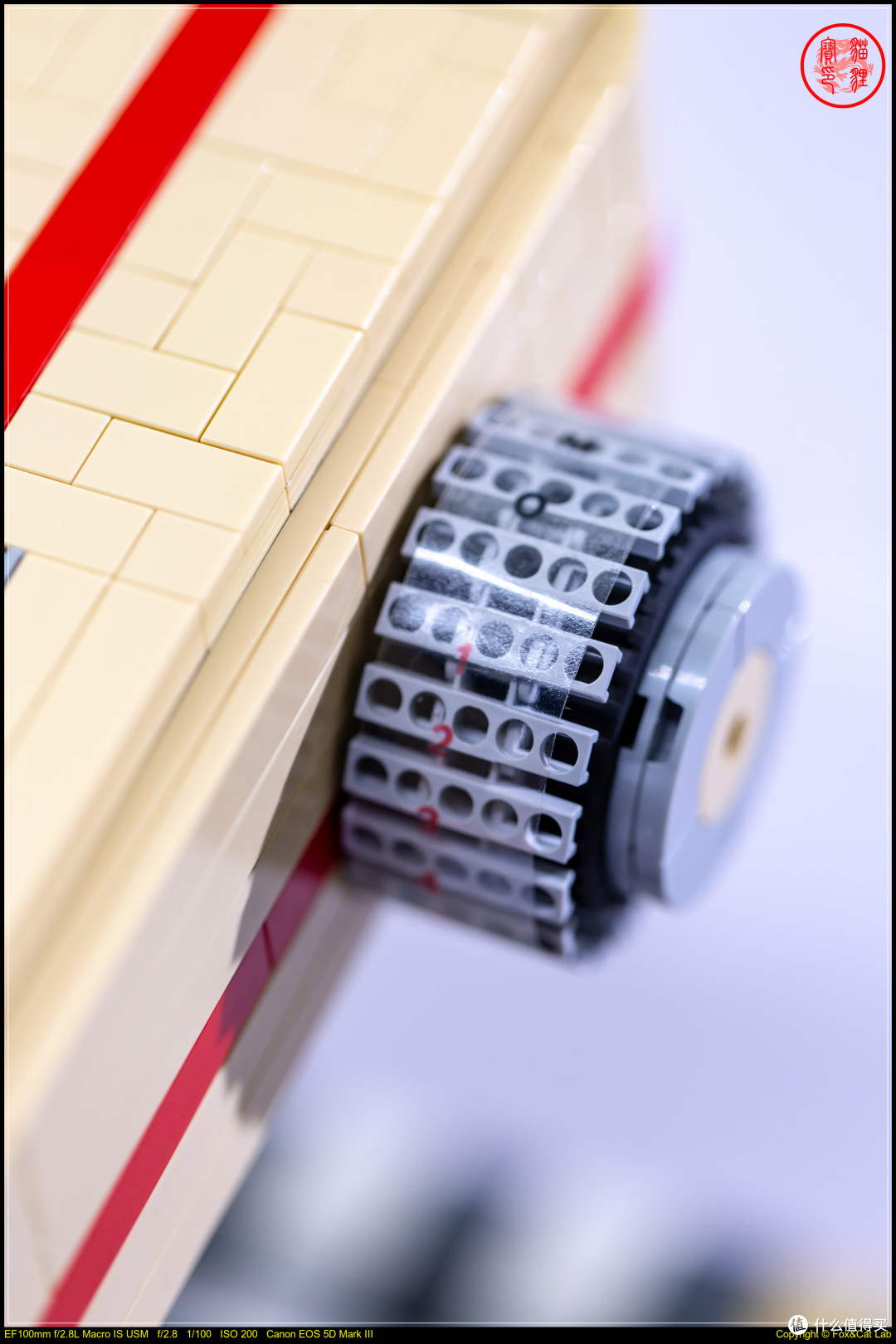

造假要造全套

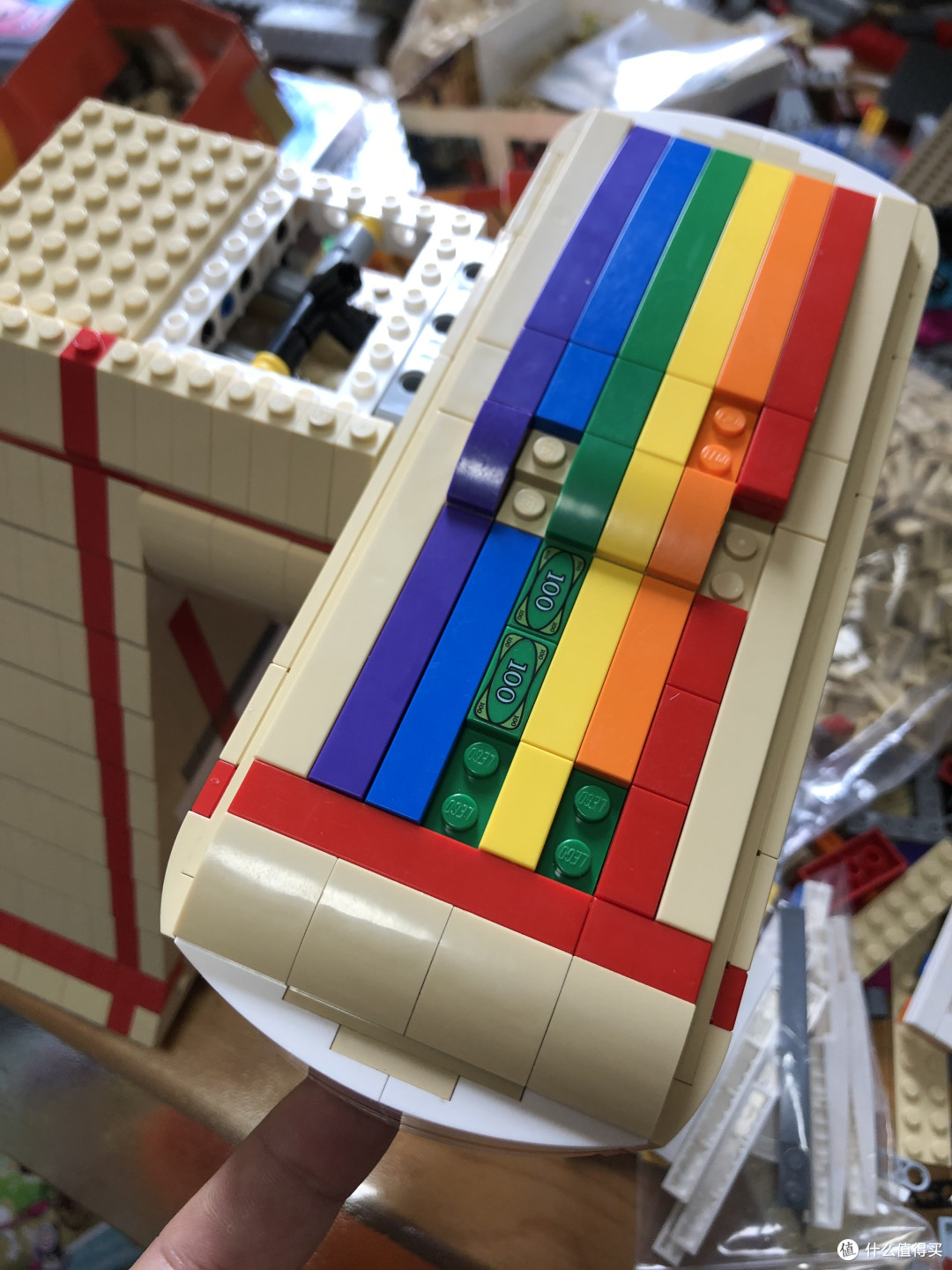

插播一段花絮，原本的配色还有这货的，没错，就是彩虹，这个坑糗大了，如果知道彩虹梗的自然知道，害我补了几百元直接杀了套女孩系列就为了两根紫色，最终自己决定放弃!要不我会成为下一个被追捧的粤乐汇高级会员波子dalao!

原来打算这样的

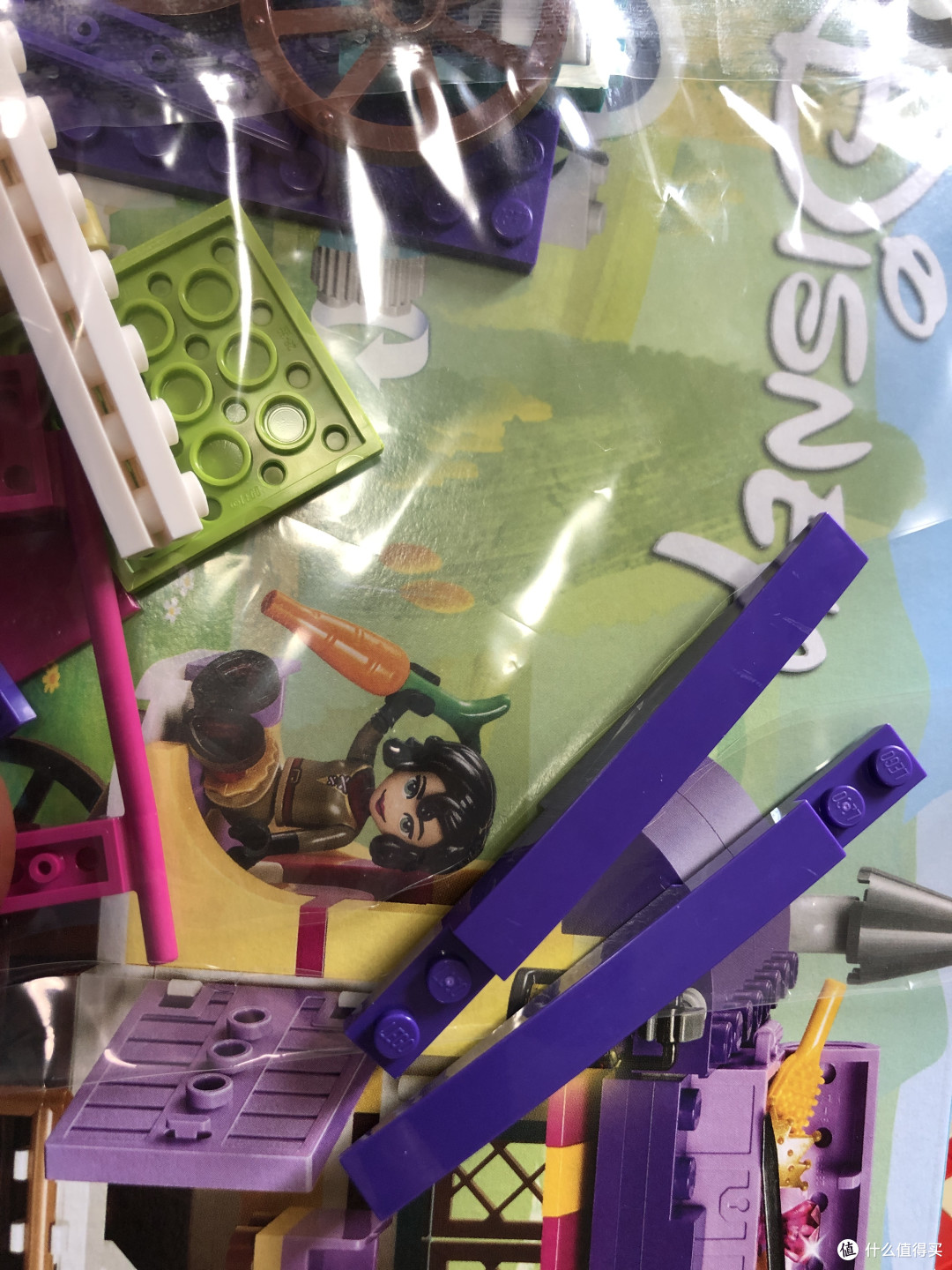

顺丰到付补了好贵的零件

果断放弃这个配色，直男很难解释清楚

机身大体完成了，又到了机头与机身连接处加固的难题了。老玩家都知道，孔砖和孔梁之间是存在换算差距的，并且，原型机的机头是卡死的，需要按压释放按钮，这个功能我使用了两根软弹簧外加一个硬齿轮配合机头的小旋转平台作为限位使用，效果出奇的好，顺道还教了一下孩子什么是一次杠杆，什么是二次杠杆~(趁现在孩子还小容易忽悠，要不大一点课我都不会教了~)当然这个问题最终也被解决了，只不过，我顺道又把机头重新设计了一边，把原来的齿轮结构又推倒重来了。当然，拆东西这个怎么能少了机身，也是醉了。

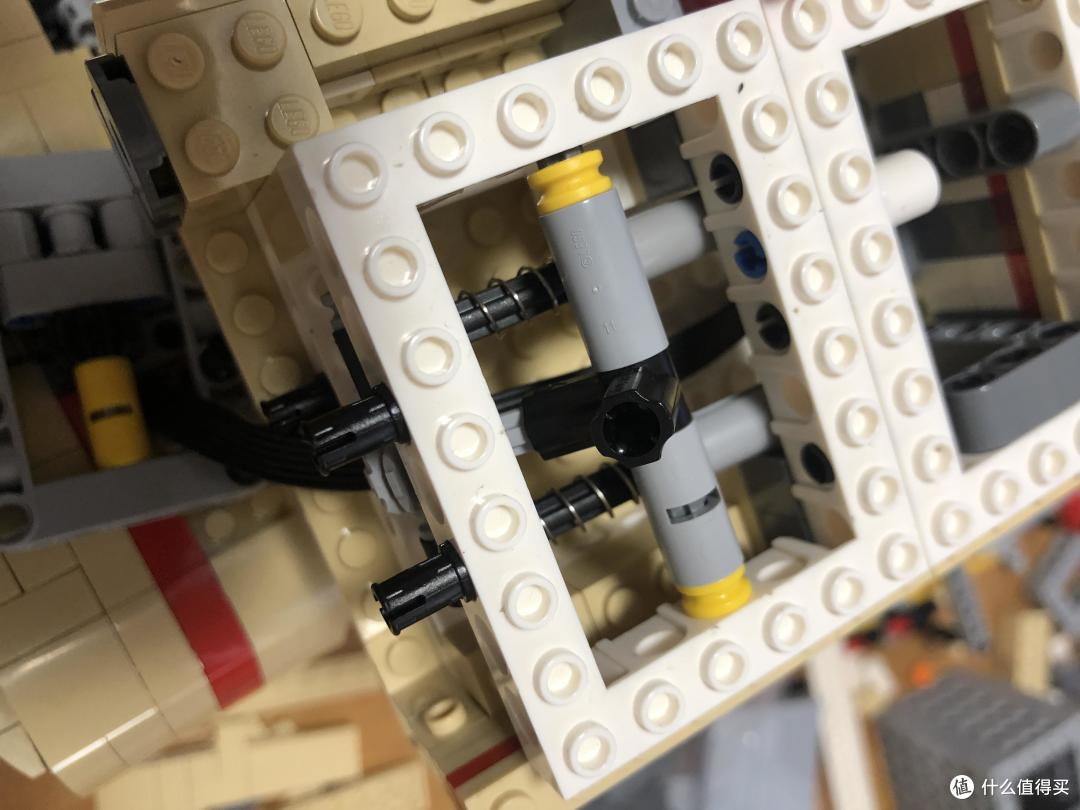

最喜欢的设计是用高位杠杆进行齿轮咬合限位

用一个强弹簧难平衡，所以用了两个灰色弱弹簧

同样给孩子留了观察孔

按压限位这个功能算是还原了

为了更好的模拟机器，我毅然拿起了螺丝刀奔向原型机，只不过被媳妇以保修没过期拦了下来而已。事实上，这台机器的工作状态除了强度以外，跟原型机是一样的，一路动力输入到主轴，下部动力分配出来作为搅拌使用，上部动力为另购配件，也就是蔬菜切片机的驱动，而后部动力则是当机头竖起来时候添加另购配件，也就是榨汁搅拌机的驱动。

后部动力想了半天怎么才能增加速度

难题总是有的，这不又来了，机器算是造完了，可那口锅咋办?圆形的哦!，想起了自己另外一个作品《出埃及记》的海浪结构，利用圆柱零件的微弱可旋转角度以及1x2砖块互相咬合，终于把这口锅给窝了出来(再次感谢广州粤乐汇高级会员当当爸，借给我零件进行锅底固定)。这口锅是我媳妇做的~好看不!

这根红线也不太好对

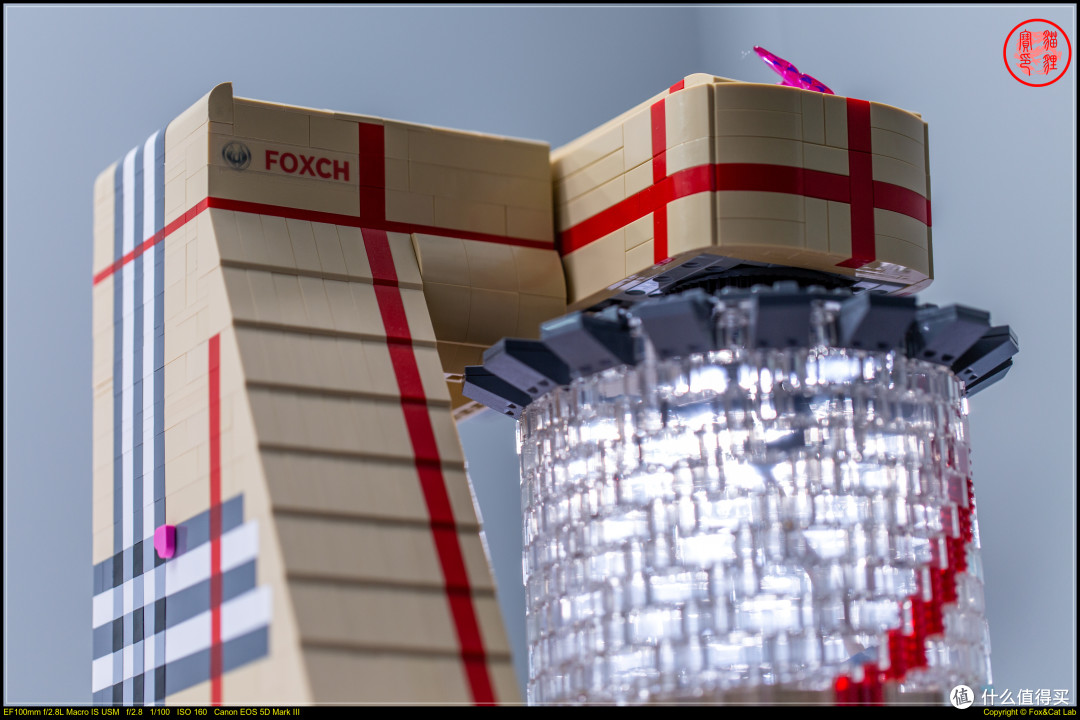

媳妇给的锅，视觉效果还是不错的

原来的设计是这样的

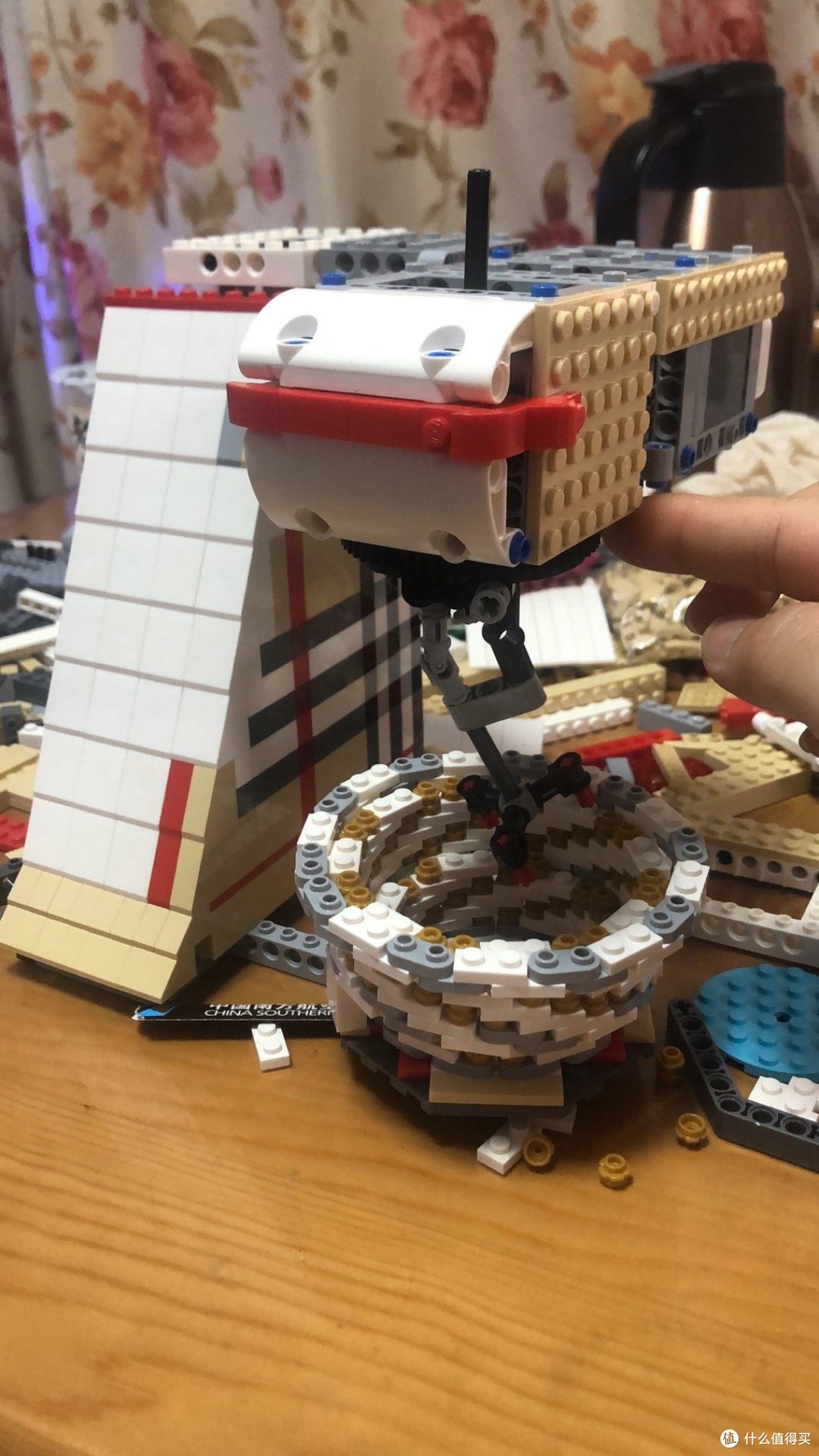

但是比例很不好控制

做锅与背锅一样，一不小心就是踩坑

这算是我第一个MOC作品了

猫狸MOC小品《Exodus 出埃及记》---When You Believe

其实作为比赛作品已经完成了，只不过看着实在有点拿不出手，那么就再做个配件吧，既然买不起配件，自己做总可以吧。为此作为这台机器的配件，上部榨汁搅拌机也应运而生了。虽然不少看过视频的好朋友都会在最后补上一句“本期双色球的幸运号码是。。。。。”

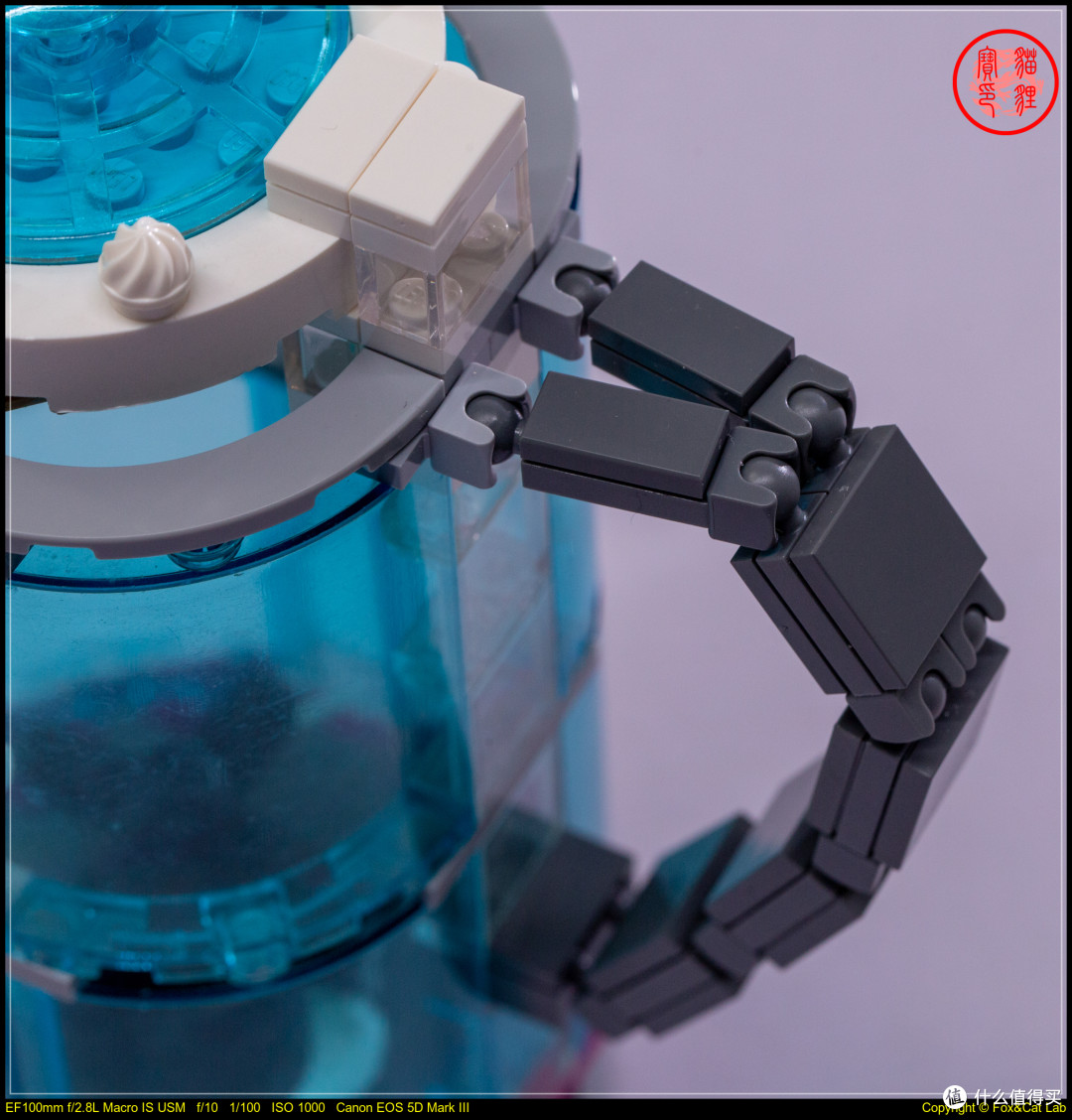

手柄又弄了半天需要兼顾牢固以及轻便

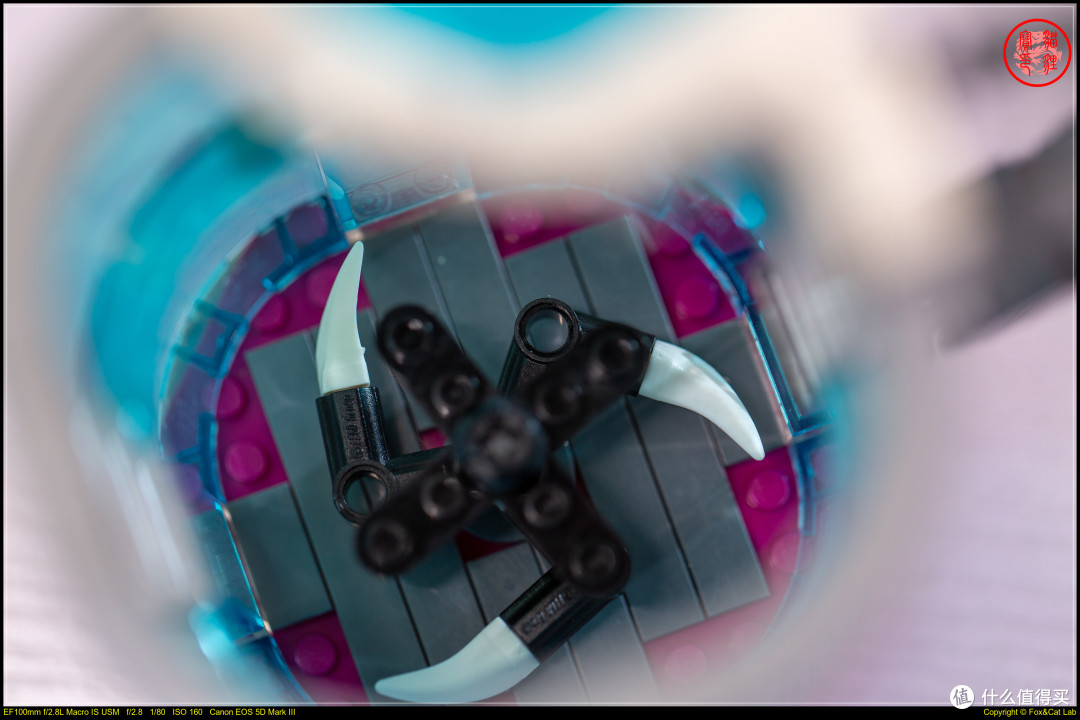

刀头真的可以用

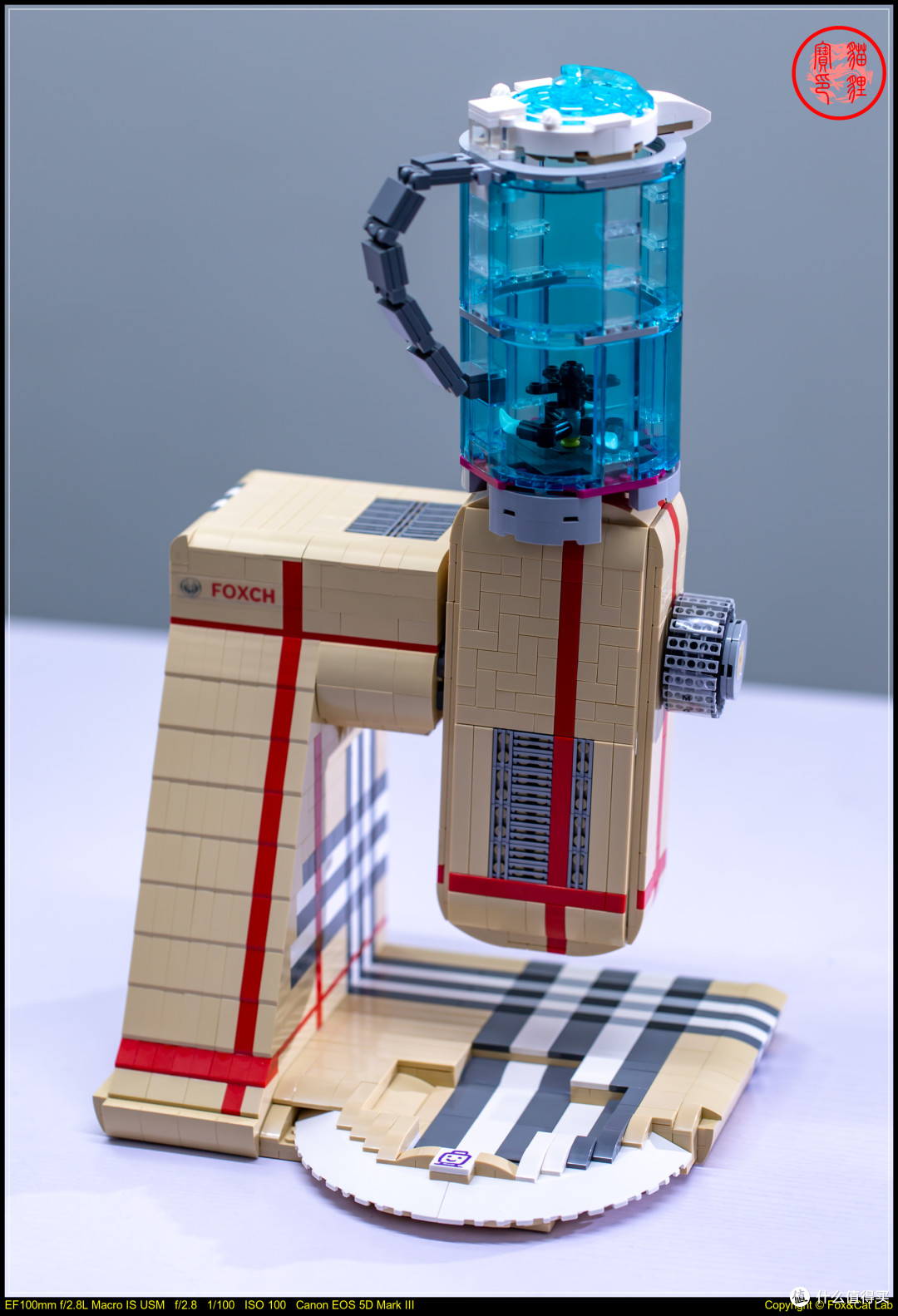

后部动力被用起来了效果还不错

自此，这次比赛的作品从给自己挖坑，到自己去填坑，总算是完成了。最后拍了照片，弄了视频，最大目标就是~~~混块纪念砖!!最小的目标嘛，咱们不能让孩子失望，LEGO本来就是这样，MOC不为了证明自己，只为取悦自己，干事要么不干，要么极致，这是家传的训导，也是我希望孩子能看到的实例!跟诸位dalao的比赛作品相比，实在是渣，但是自己还是很开心的。

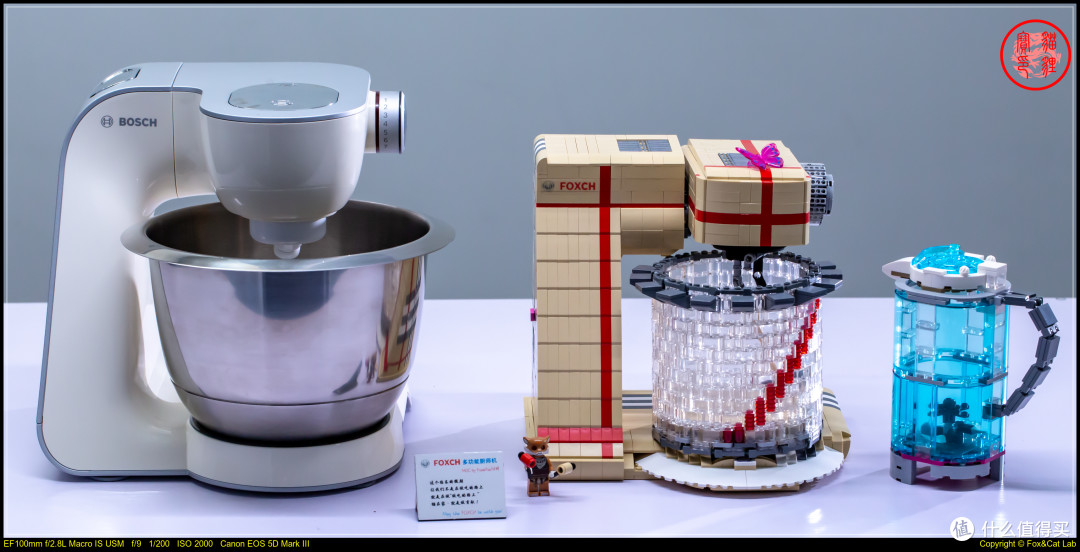

像么？

最后要感谢我父亲，在我小的时候偷偷拆他的手表的时候，伸过来的不是笤帚，而是一把精巧的螺丝刀以及修表师傅的放大镜。让我从此有了“砖”研的精神(虽然好多年以后我才发现那个手表并不是他的!)
