一键刷新你的BIOS——XTW100编程器

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接

创作立场声明:本文所测商品为资费购入。本人为电脑店工作人员,可以分享一点专业技能给大家,希望能有所帮助

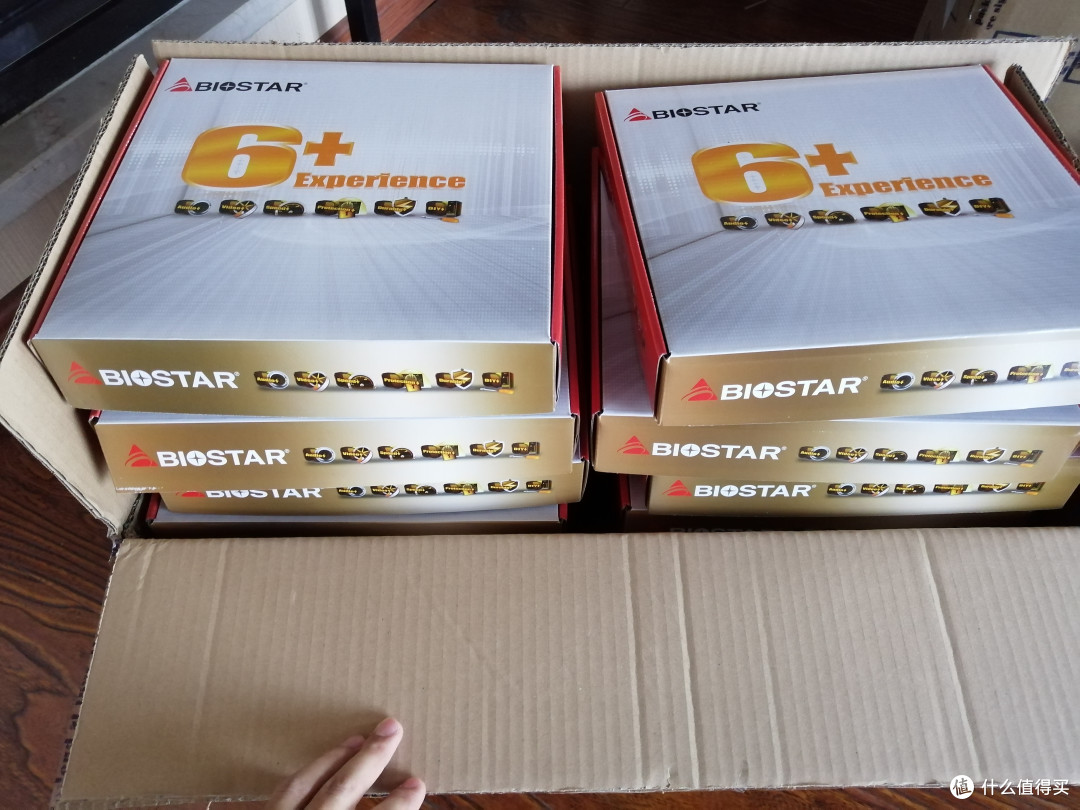

有一天楼主收到一大箱售后换新回来的映泰B250GTN,上机后发现居然只支持到第七代牙膏CPU一键刷新你的BIOS——XTW100编程器 。

一键刷新你的BIOS——XTW100编程器

于是问厂家要了神奇的BIOS(支持6789代)

问题来了,怎么把BIOS刷进去呢?楼主最先想到的是在dos环境下刷BIOS,但是因为主板太多费时费力就想起了一个神器——编程器。


打开淘宝搜索编程器,手足无措不知道该怎么选。接下来拿出主板找B出IOS芯片,发现芯片是可插拔的。

主板BIOS芯片主板BIOS芯片

型号是winbond 25Q64FV型号是winbond 25Q64FV

这是一枚winbond 25系列 64Mb SPI FLASH(BIOS 芯片),有这个信息就可以选编程器了。哪个支持25系列点进去看就行。

一键刷新你的BIOS——XTW100编程器

XTW100编程器XTW100编程器

在宝贝详情描述里可以看到这个编程器支持的芯片列表,不放心的同学可以问一下客服能不能支持自己的BIOS芯片型号或者推荐适配自己BIOS芯片的编程器。

一键刷新你的BIOS——XTW100编程器


加钱顺丰第二天就到手了,先看一下怎么用吧。

注意宝贝详情页面有编程器的引脚顺序图,从实物图中可以看到编程器孔位旁边也有示意图,就是BIOS芯片的圆形缺口方向要与编程器孔位示意图中的圆形缺口方向一致。注意宝贝详情页面有编程器的引脚顺序图,从实物图中可以看到编程器孔位旁边也有示意图,就是BIOS芯片的圆形缺口方向要与编程器孔位示意图中的圆形缺口方向一致。

注意宝贝详情页面有编程器的引脚顺序图,从实物图中可以看到编程器孔位旁边也有示意图,就是BIOS芯片的圆形缺口方向要与编程器孔位示意图中的圆形缺口方向一致。注意宝贝详情页面有编程器的引脚顺序图,从实物图中可以看到编程器孔位旁边也有示意图,就是BIOS芯片的圆形缺口方向要与编程器孔位示意图中的圆形缺口方向一致。

可以看到编程器有十六个孔和一个压杆。问了一下客服,只用左边8个孔就行,右边八个是不知道怎么带上的反正插上没用。压杆按下去就是开,把BIOS芯片对好孔位旁边的示意图,压杆提上来就是合。安装好以后插进电脑usb接口里。

一键刷新你的BIOS——XTW100编程器

一键刷新你的BIOS——XTW100编程器

接下来就是最重要的一步了,刷BIOS咯!一键刷新你的BIOS——XTW100编程器

先下载卖家提供的软件,全程点下一步安装好后打开

一键刷新你的BIOS——XTW100编程器

一键刷新你的BIOS——XTW100编程器

点击自动检测,提示检测到芯片:W25Q64,bingo!(记得勾选擦出芯片、写入芯片、校验芯片)

提示检测到芯片提示检测到芯片

刷入新BIOS前要备份保存现在的BIOS,点击保存命名为B250-1.0 .bin文件。保存好可以放心大胆的去刷各种各样的BIOS了一键刷新你的BIOS——XTW100编程器 。

下方空白栏会记录编程器的工作流程和状态下方空白栏会记录编程器的工作流程和状态

一键刷新你的BIOS——XTW100编程器

点击打开,找到新BIOS文件TBS250-307,选择打开,点击自动烧录。

一键刷新你的BIOS——XTW100编程器

一键刷新你的BIOS——XTW100编程器

一键刷新你的BIOS——XTW100编程器

自动编程校验通过!到这里BIOS就刷好了!

接下来就是把BIOS芯片装回去验证了,i5 9400F登场!

一键刷新你的BIOS——XTW100编程器

一键刷新你的BIOS——XTW100编程器

我擦,七代主板点亮了九代处理器,新妖板诞生!

烤机一时爽,一直烤机一直爽!烤机一时爽,一直烤机一直爽!

顺利通过烤机测试!完结,撒花!
