2013年追了一把kindle热卖的风潮,入了一部二手kindle4,开推送,刷多看,找资源,折腾得不亦乐乎。虽然看得也不多,但是绝对不拿来压泡面(因为本人不吃泡面
)。
其实经常还是拿来看看的,去年上半年某一天,放在沙发上,再唤醒的时候没有任何反应了。是的,它在睡梦中悄悄滴走了
。
“我觉得我还可以再抢救一下
”,我仿佛听见我的kindle对我说,于是按修砖的方法下载了MFGtool,各种连接都豪无反应,自己也拆开后盖,测了电池电压正常,后盖触点电压也不太对,初步分析是主板坏了。修砖的路走不通,于是我的kindle4就这样在抽屉住下了。
期间也想收个碎屏的机器来给我的kindle4换上,无奈一直没买到合适的。也想换个KPW,毕竟分辨率高,而且背光晚上也可以看,但是依然对K4有深沉的爱
(废话多,还不是因为qiong
)。直到前几天在黄鱼上看到出碎屏K4的,简单交流,拍下,收到快递后就着手维修工作了。
1.准备工作。
首先还是要确定待换主板是否正常,硬件是否匹配。
自有灰色K4正面自有灰色K4正面
我的kindle是灰色的,快一年了,还是原来的屏保,甚至连文字的残影依然健在。墨水屏就是这么硬气。
收的黑色K4正面收的黑色K4正面
待换kindle是黑色的,也就是江湖传说的K5,屏碎了,外框也是各种战损装。
黑色K4正常进入USB模式黑色K4正常进入USB模式
正常连接,进入USB模式。说明主板比较正常。
正面对比正面对比
正面对比
背面产品信息对比背面产品信息对比
背面产品信息对比,型号、IC号、FCC ID完全一致,说明硬件大概率是相同的,换主板操作可行。
2.维修方案
现在有一个主板坏而屏幕正常的灰色K4,也有一个主板正常而碎屏的黑色K4。所以有两个维修方案,一个是把好的屏幕换到碎屏K4上,一个是把碎屏机主板换到屏幕正常的机器上。
因为我自己的kindle外观保养更好,且黑色款后盖是类肤材质,不耐脏,我不喜欢。另外屏幕玻璃材质,害怕玻璃在拆卸过程中损坏。所以综合考虑,我决定将黑色K4的主板换到灰色K4。
3.换“心”操作
“手术”正式开始,静电手环先上,作为一个半吊子电子工程师,该有的防范还是必须要的,尤其是在这干燥的冬天。
防静电手环防静电手环
工具:镊子用于取排线等,其实最好用塑料绝缘镊子,手头没有只能将就。
平口螺丝刀用于撬屏幕胶条及卡扣。
内六角螺丝用于取螺丝。
卡用于撬胶条及塑料边框。
工具工具
其实这不是我第一次拆K4,当初坏了检修的时候就拆过一次,手法不够纯熟,该注意的地方没注意,损坏了卡扣。这次又特意搜了拆解攻略。
1. 取屏幕胶条

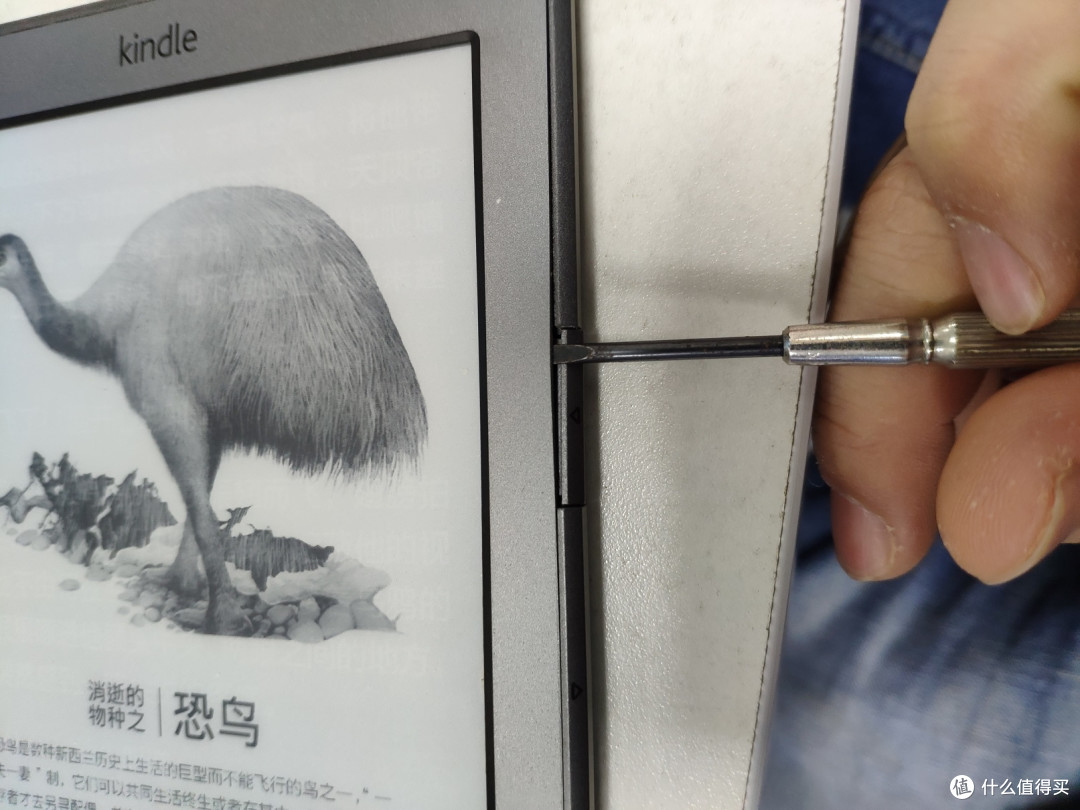

首先在侧按键处用平口螺丝刀插入,然后用卡片扩口,把屏幕胶条取下,屏幕胶条是用双面胶固定在边框,靠暴力撕下来,注意,不要将胶条弯折。
屏幕边框屏幕边框
屏幕边框2屏幕边框2
2. 取正面盖板及螺丝
取下屏幕胶条后,再取下正面按键区下盖板的固定螺丝,就是下图中左下角和右下角蓝色框中的螺丝,取下盖板。
正面边框正面边框
3. 拆背面盖板。
背面盖板难度在于上下各两个卡扣,操作不慎很容易掰断。我第一次拆的时候暴力拉扯,结果下侧的卡扣断了一个。
因为上侧后盖被电池仓上的强力双面胶固定,所以先拆下面。这里有个小技巧:先用螺丝刀把正面侧边卡扣(上图中红色框处)拨开,然后用卡插入后盖,再将螺丝刀插入下侧向外用力,通过后盖的形变产生一定弧度,使卡扣以较小形变弹出,不至于将卡扣掰断。
拆完下侧,再拆上侧,上侧的难度主要在于电池仓上的强力双面胶。同样要先拨开侧边的卡扣(上图绿色菱形框处),然后螺丝刀从后盖插入,尽量靠近电池仓盖板,剥离双面胶。也可以先用吹风机对后盖进行加热,有助于剥离双面胶。
这是我拆下的后盖,右下角卡扣就是第一次拆的时候掰断的。
后盖后盖
拆完后盖的机器是这样的。
拆掉后盖板拆掉后盖板
4.拆排线
首次要把主板上的排线断开,第一步,先断电源的排线,先用镊子翘起黑色压条,然后把排线取出。由于没用绝缘镊子,所以一定要注意尽量不要接触到金属部分。

断电池排线断电池排线
再断开左右两侧按键的排线,用镊子尖插入排线上的小孔,向外侧拨开拉出排线即可。
断翻页按钮排线断翻页按钮排线

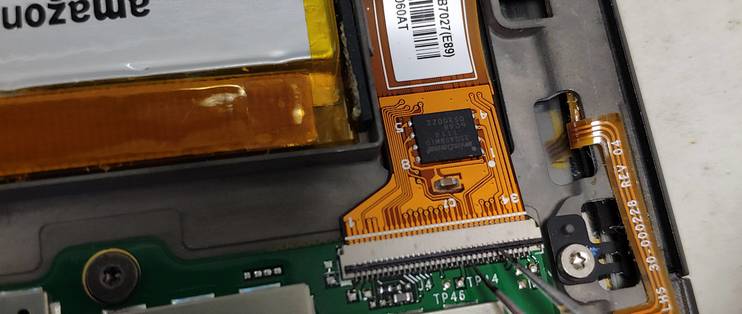

最后取下屏幕排线,同样先用镊子翘起黑色压条,拔出排线。
断屏幕排线断屏幕排线
5.取主板
最后拆解一步就是拆下主板了,先取下主板上侧的三个螺丝,然后用平口螺丝刀插入主板下,轻轻撬动,让主板与框架上的双面胶脱离。撬动的时候注意不要撬PCB的角,防止应力导致PCB损坏,还要注意尽量不要压到周围的排线。
同样的方法把黑色K4的主板拆下,然后装上主板,接上排线,注意,此时应该最后接电池的排线。然后,就是见证奇迹的时刻了。
怀着激动的心情
,按下电源键,没反应。长按,还是没反应,此刻,一千头**呼啸而过……
。
难道硬件不匹配?难道灰色K4的电池坏了?思索片刻,决定一个个尝试,首先准备把黑色K4的电池也换过来,想想电池固定得太好了,背面的强力不干胶,强行拆会不会电池起火爆炸
,我好怕,我还年轻
……。
等等,我的K4快一年没用了,电池估计早就空了,不如先充电看看。接上USB,过了几秒钟,充电灯黄了,又过了一段时间,USB模式出来了,打开电脑,内容也是黑色K4里面的内容。我成功了
。
充电进入USB模式充电进入USB模式

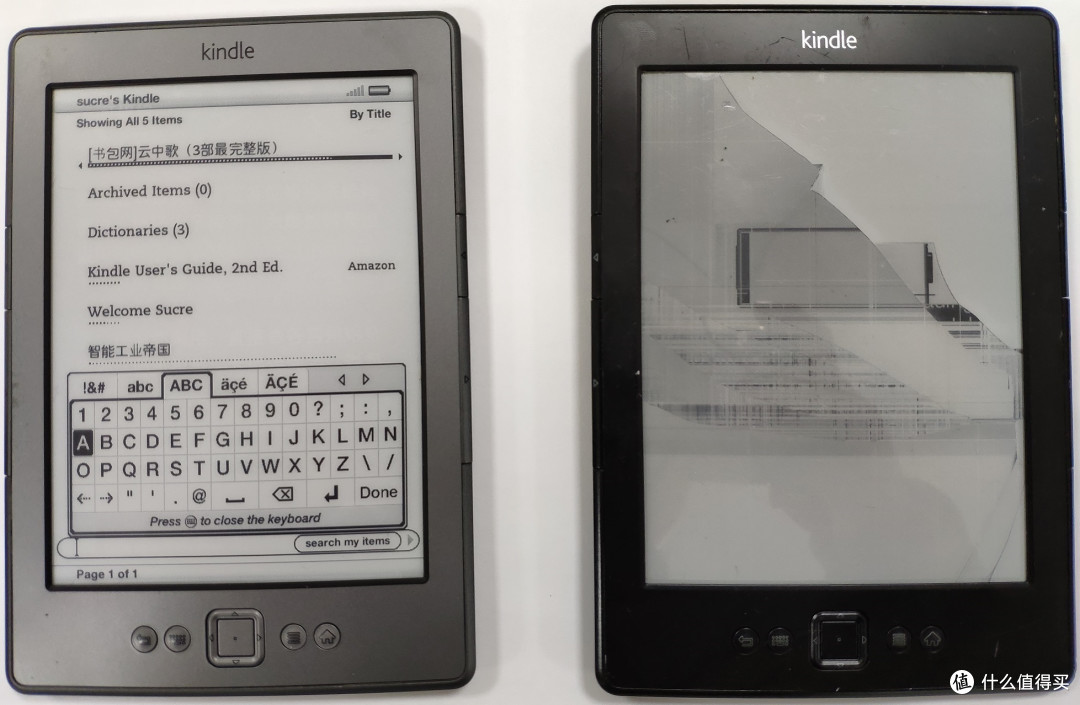

充完电,各部分装好。来个对比。灰色K4一切正常,黑色K4没任何反应,也验证了我的分析,原来K4的主板坏了,个人推测可能是字库(也就是存储)坏了。
换完对比换完对比
4.优化
以前装的多看,功能挺多,本地化也更好,但耗电高,另外稳定性也差些(碰到过好几次无故重启),而且不知道此次损坏与多看有没有关系,所以这次就决定用原生系统了。但是自带中文显示实在不喜欢。决定折腾到底,换字体。搜了教程,过程略去不详述,基本步骤如下:
1. 越狱,安装补丁包。
2. 修改文字配置,可以换上自己喜欢的字体。
大概折腾了大半天时间,主要是越狱包是歪果仁做的,里面自带的中文字体和原生一个样,下载字体也折腾了很久。最后出来的效果对比下,左边是原生中文,实际截图效果比视觉效果好很多,视觉上原生系统字体很淡,线条太纤细了。
字体对比字体对比
折腾过程到此结束。以后不能再拿没有kindle当借口沉迷手机了。
总结:胆大心细,做好准备工作,拆解和维修没那么难。
