      之前我一直在玩ITX主机,有一次群里面有人展示了这个来自通用电气(没错就是那个造飞机发动机的公司)的这个电源,200W 12V输出,当时报价仅仅45元(我买的时候是65元,现在貌似已经95元了)。因为这个电源并不是给电脑设计的,所以很多人担心这个给电脑使用会不会Boom。于是乎我也干脆自己买来测一下,看是否符合Intel的电源标准(符合标准的电源可以稳定给电脑供电)。

购买理由

       整个体积非常小,功率也不低(这个体积的电源通常不超过100W)。如果塞进ITX主机可以大幅缩小体积,而且没有风扇(100W以下不需要风扇),在大功率时可以选择较大的风扇,降低噪音。相比服务器电源4cm的风扇来说,这个安静太多了。

45元200w的超高密度电源,是神器还是硬件杀手?


通用电气的PPT配图通用电气的PPT配图

使用这个电源的超小ITX主机使用这个电源的超小ITX主机

开箱

醒醒,这玩意哪来的包装箱!卖家发来就这样的。

45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?

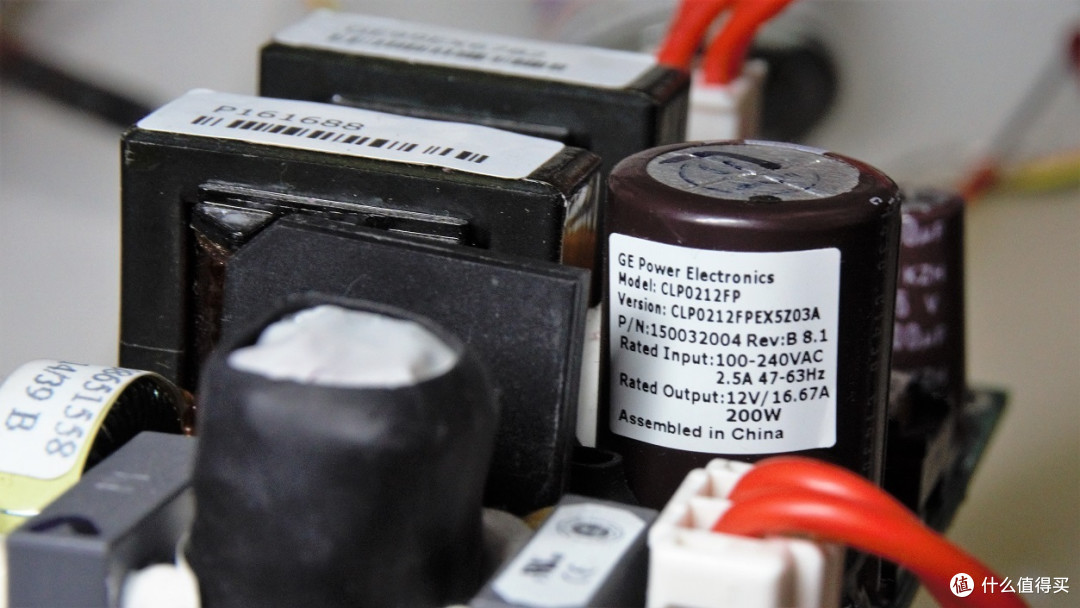

电源的铭牌(Made in China)

45元200w的超高密度电源,是神器还是硬件杀手?

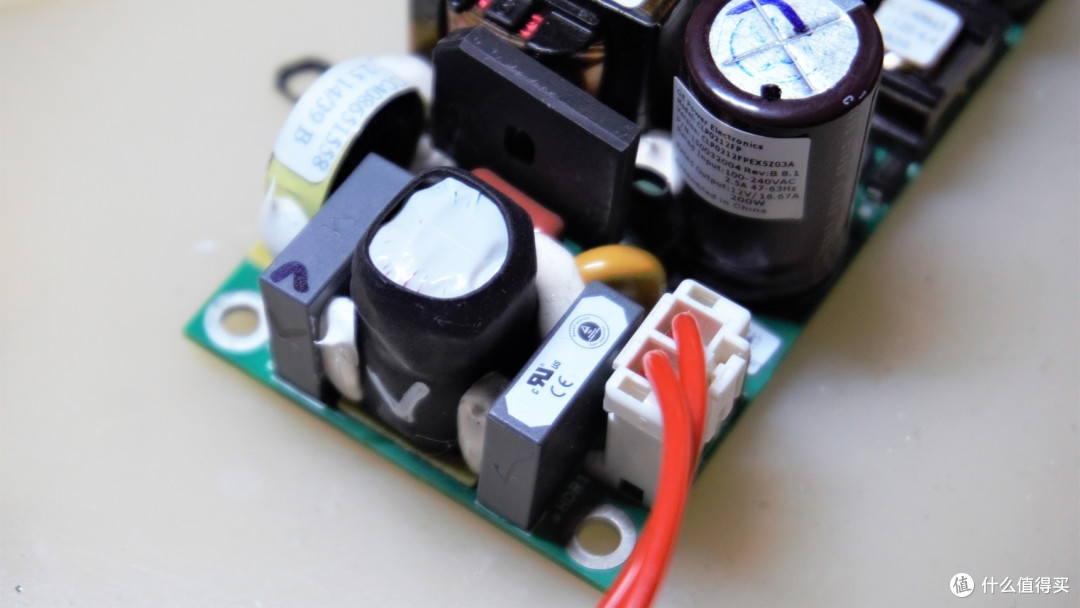

EMI,原件均有硅胶保护

45元200w的超高密度电源,是神器还是硬件杀手?

PFC主电容,有尼吉康提供,不过作为200W的电源,这个是不是小了点(后面测试也暴露了纹波较大的缺点),通常高端的电源得1uF/W。

45元200w的超高密度电源,是神器还是硬件杀手?

作为输出滤波的固态电容(所以电容都是105℃耐高温),结构为CLC滤波。

45元200w的超高密度电源,是神器还是硬件杀手?

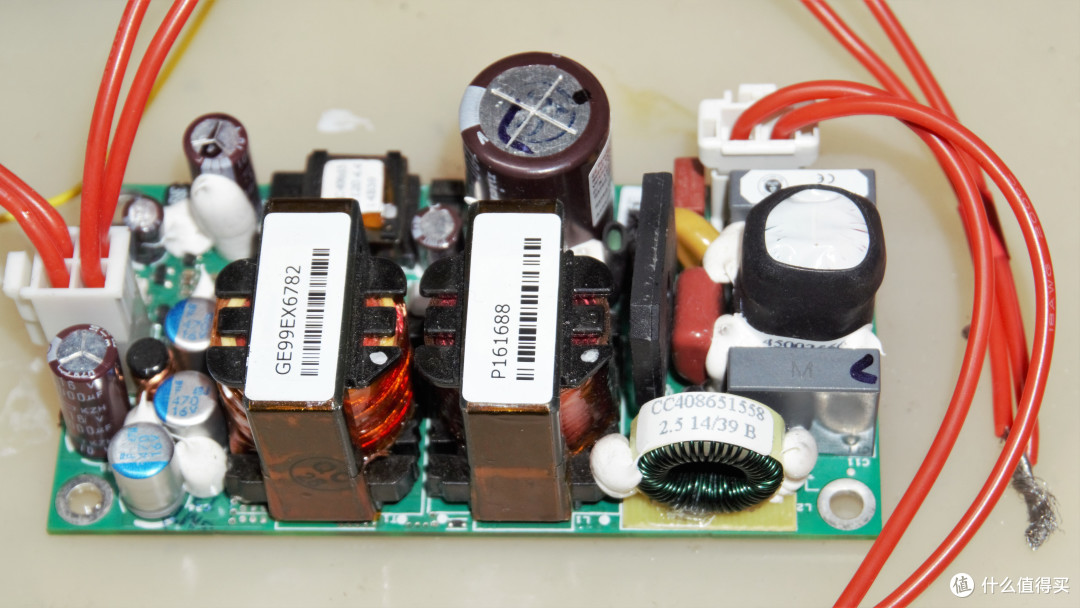

两个变压器

45元200w的超高密度电源,是神器还是硬件杀手?

背面元器件:MOS,二极管等发热较大的元器件

45元200w的超高密度电源,是神器还是硬件杀手?

Mos由德国英飞凌提供

45元200w的超高密度电源,是神器还是硬件杀手?

耐压650V,电阻385mΩ

45元200w的超高密度电源,是神器还是硬件杀手?

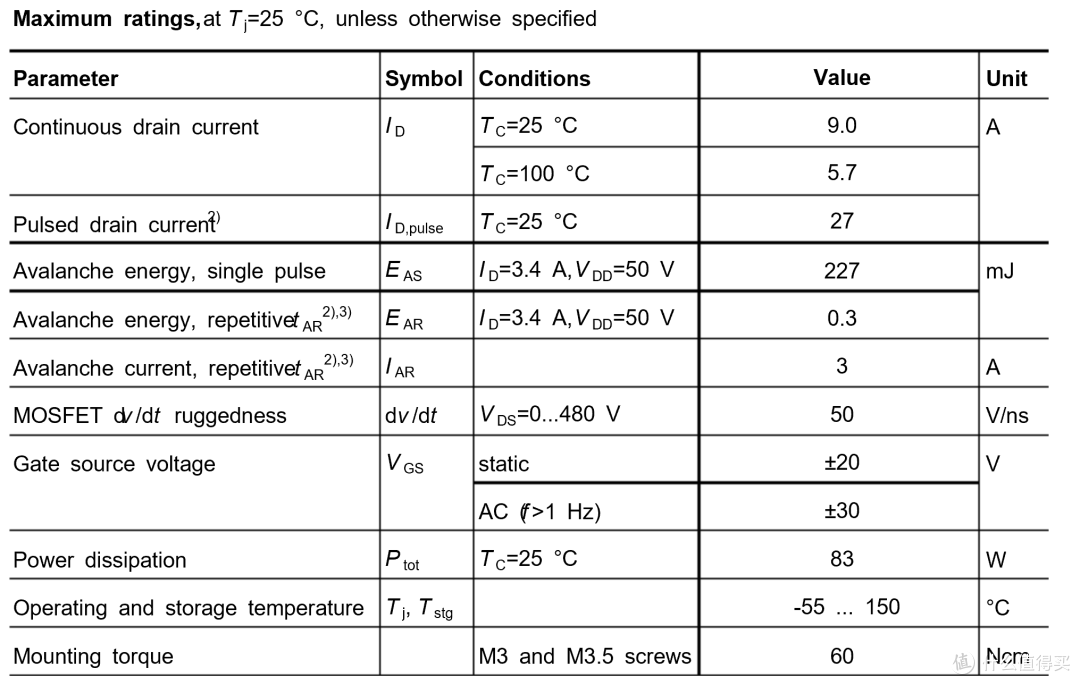

常温电流(25℃)9A,高温电流(100℃)5.7A,脉冲电流27A。

45元200w的超高密度电源,是神器还是硬件杀手?

性能参数

作为一个裸板电源,本来是内置在一些设备里面供电的,不面向零售市场。所以提供了非常多的数据供产品研发的工程师查看。

45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?

吹一波用了多先进的技术来提高效率

45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?


不同方向送风以及不同温度下的稳定长时间可输出功率

45元200w的超高密度电源,是神器还是硬件杀手?

电压、电流、温度、海拔等信息:

45元200w的超高密度电源,是神器还是硬件杀手?

1.转换率 2.输出功率与风量和温度的关系3.满载纹波 4.动态响应

45元200w的超高密度电源,是神器还是硬件杀手?

保持时间

45元200w的超高密度电源,是神器还是硬件杀手?

通过官网给出的这么多数据可以得出结论,此电源完全符合Intel标准,可以正常使用。


上仪器亲自测试

        不过认真阅读这个资料之后我发现了不少的问题。。。。。。你的PPT写的半桥,怎么配图是推挽?难道在电源设计中有把推挽归入半桥的说法?毕竟我是电源小白,或许现在确实有这样的说法吧~

45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?

这两张图的效率明显不一样啊!一个93%,另一个91%

45元200w的超高密度电源,是神器还是硬件杀手?

为了知道真实的效果到底如何,所以我决定还是亲自测一下这些参数。


1.峰值功率

大概在250-260W左右就会触发过流保护,也就是说在使用过程中如果瞬间功率超过了这个值就会自动断电。


45元200w的超高密度电源,是神器还是硬件杀手?

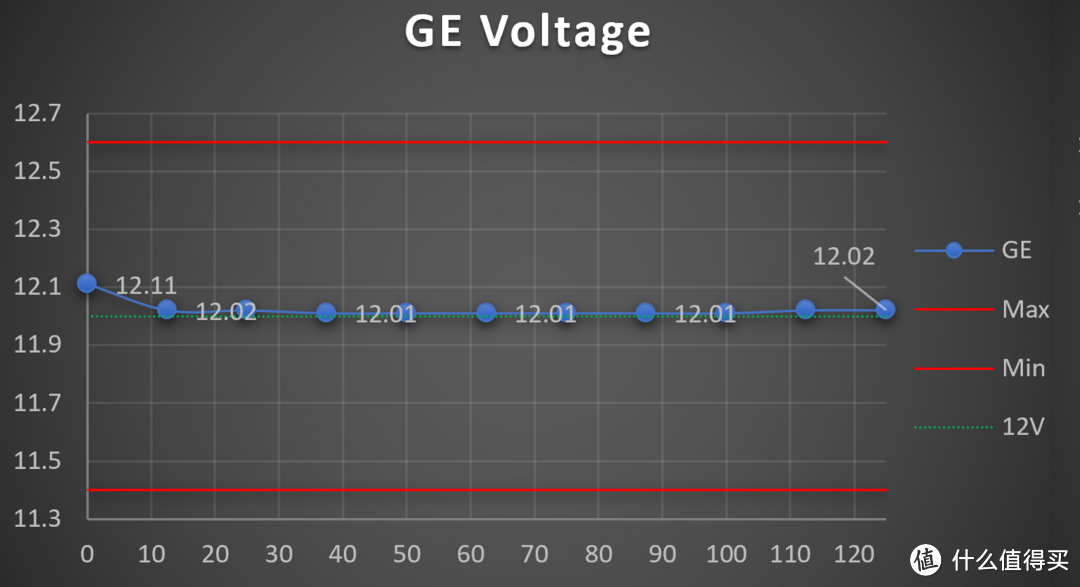

2.电压偏移:

低的可怕,无论多高的负载,电压降低都非常小(和纹波差不多,四位半仪表是无法测量的)。


45元200w的超高密度电源,是神器还是硬件杀手?

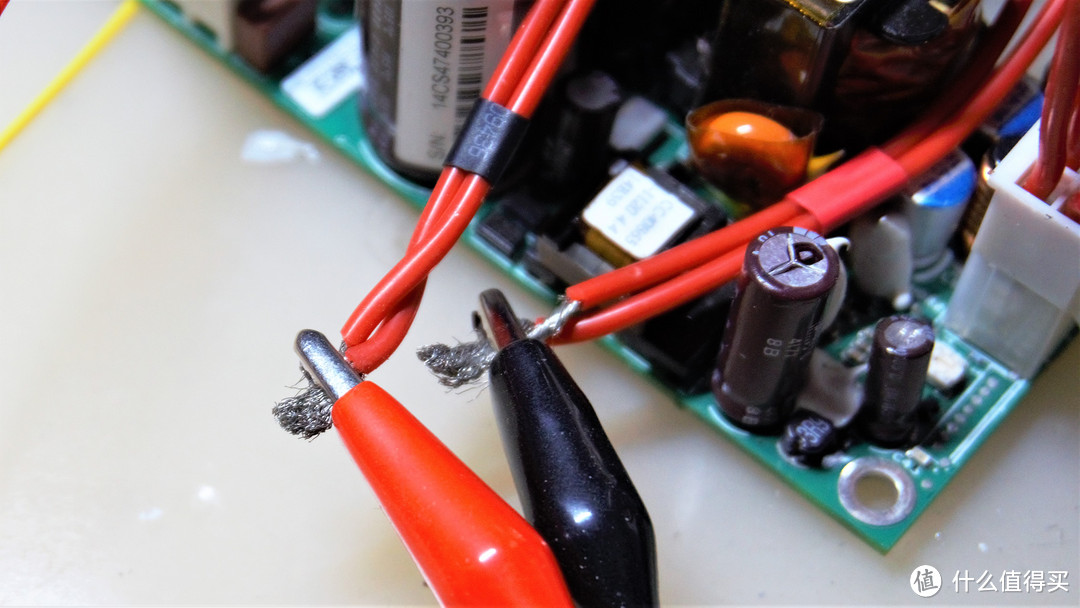

注意测量时前往别接在电流输出线上,电线的压降非常大。注意测量时前往别接在电流输出线上,电线的压降非常大。

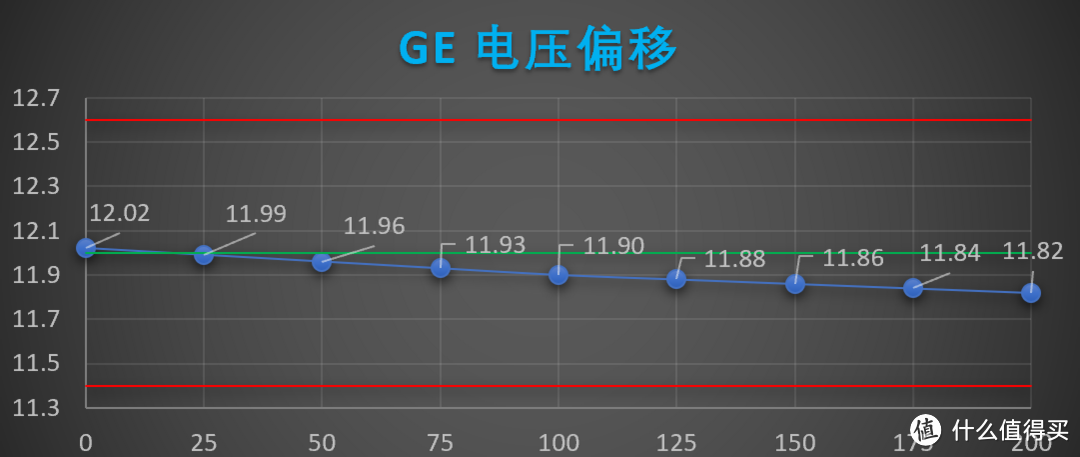

在这样的连接下测得偏差非常大。在这样的连接下测得偏差非常大。

正确的测法应该是单独一根不通过电流的线直接连接,或者直接夹在针脚上。正确的测法应该是单独一根不通过电流的线直接连接,或者直接夹在针脚上。

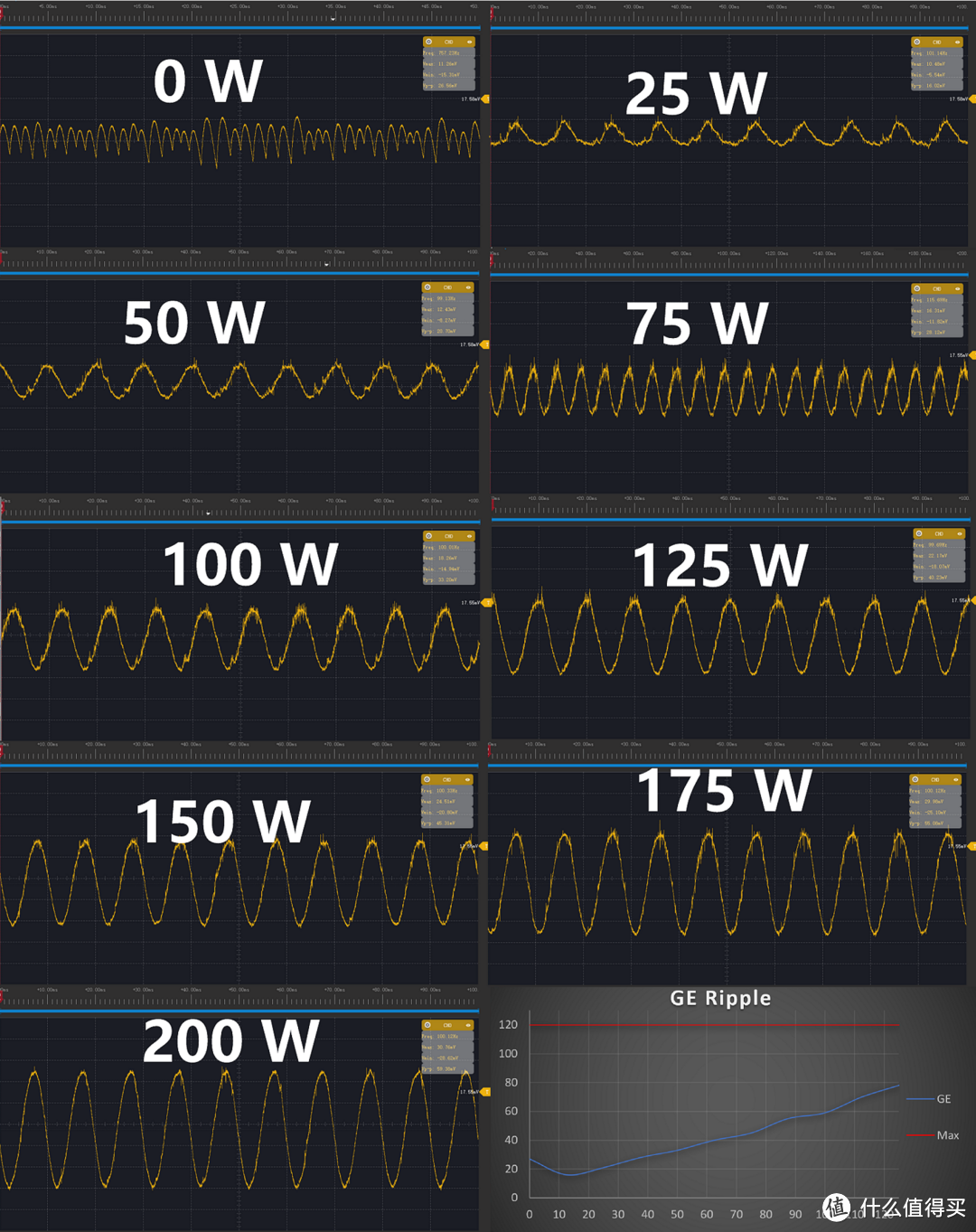

3.纹波:

待机27mv,满载下59mv,过载20%(超过此值会出现过流保护)78mv,低于Intel 120mv的标准,不过并不低(AX1500i大概17mv,大部分一块钱一瓦的电源在40mv左右)。

45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?

4.效率:

实测输入电压为227V,基本上接近230V,最大效率为93%,在低功耗段效率达到了白金标准,但是在高功耗段大于金牌低于白金。

45元200w的超高密度电源,是神器还是硬件杀手?

5.功率因素:

仪器精度不够,分辨率只有1%,高负载下全在99%以上。

45元200w的超高密度电源,是神器还是硬件杀手?

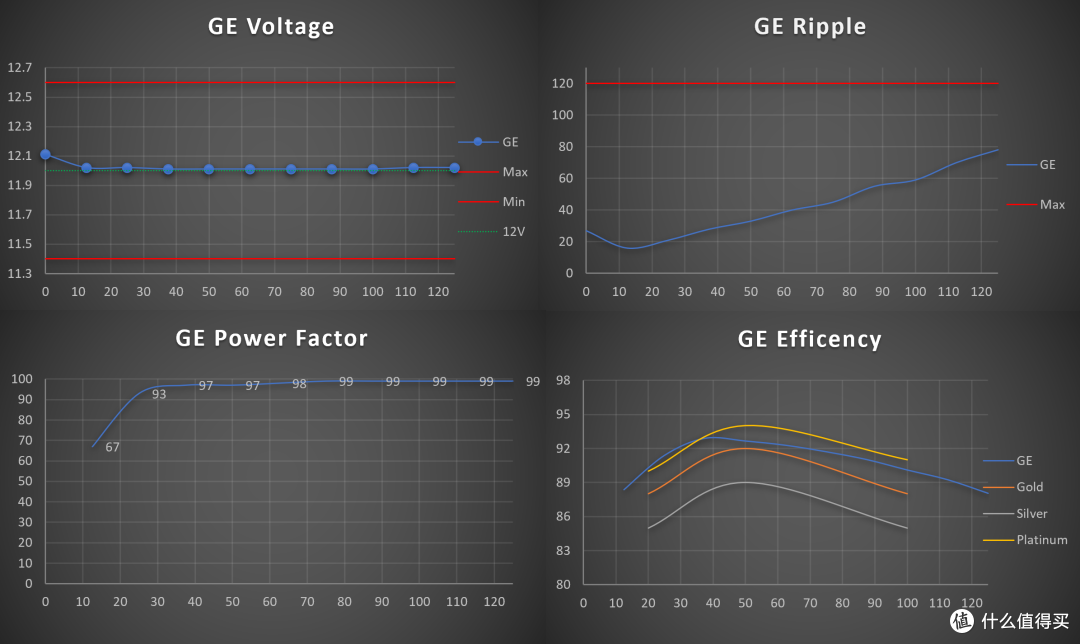

6.测得数据总汇:


45元200w的超高密度电源,是神器还是硬件杀手?

45元200w的超高密度电源,是神器还是硬件杀手?

总结

优点:总体表现还不错,特别是电压偏移(不过这一项好像也没啥用哈~毕竟电线的压降不低),效率也不低。特别是超小的体积,对于ITX玩家来说可以说是神器,随便防止,自由度极高。日系尼吉康电容,用料扎实,安全可靠。


缺点:

1.     纹波略大(但是也只有Intel标准的一半)。

2.     没有风扇,要达到长时间稳定在额定功率下,必须按照文章中的风速、位置、已经环境温度(比如在显卡旁边功率肯定得降低)等数据才行,这对普通玩家来说不可能做到,只适合于极客玩家使用。

3.     没有外壳,触电了自己负责。

4.        没有5V 3.3V需要单独配合DC-ATX模块使用。

5.     买不到(这才是最伤心的),现在95元已经断货了,如果想买全新得900+元,不知道下一批什么时候可以到。
