创作立场声明:希捷还是蔡啊,再贵也不行。我一捡垃圾的都知道

今天咱拆了个硬盘


机械硬盘内部是什么结构?


机械硬盘,也叫温彻斯特硬盘。1973年,IBM研制成功了一种新型的硬盘IBM334。这种硬盘拥有几个同轴的金属盘片,盘片上涂着磁性材料。它们和可以移动的磁头共同密封在一个盒子里面,磁头能从旋转的盘片上读出磁信号的变化--这就是我们今天使用的硬盘的祖先。上图这种就是。基本现在咱用的所有硬盘都是一样的结构,大同小异。

没记错的话我们之前也说过,在现代型硬盘发明之前储存还在用磁鼓。


机械硬盘内部是什么结构?


今天咱拆的是一个3.5寸的硬盘。因为它是我们之前撸24包邮的320G硬盘里的第一个,也是那家店唯一一次发了申通的硬盘,然后到手就炸了。嗯,炸了。上电瞎响然后就炸了。后来我和卖家说完之后卖家果断给我退全款了,而且从那以后都是发中通了。

所以这盘是怎么炸的?快递颠坏的?我们打开看一眼就知道了。


机械硬盘内部是什么结构?


首先要想打开硬盘咱得有一套螺丝刀工具套装,前两天我倒是弄了一个米家同款的,但是咱不在家就只好用这种普通的螺丝刀套装了。也不知道多少钱。



机械硬盘内部是什么结构?


硬盘背面结构 顺带说下,这个硬盘是薄盘,希捷的



机械硬盘内部是什么结构?


上面居然没写生产年月,还得自己想办法解读 希捷真的好蔡啊。咱虽然没炸手上过但是半道会炸也能说明问题吧,顺带说下,后来那个卖家再发的就都是西数蓝盘了。

正面六个螺丝已经拧下来了


机械硬盘内部是什么结构?


确实比一般的3.5盘要薄的,但是和9MM笔记本2.5盘比就不算什么了



机械硬盘内部是什么结构?

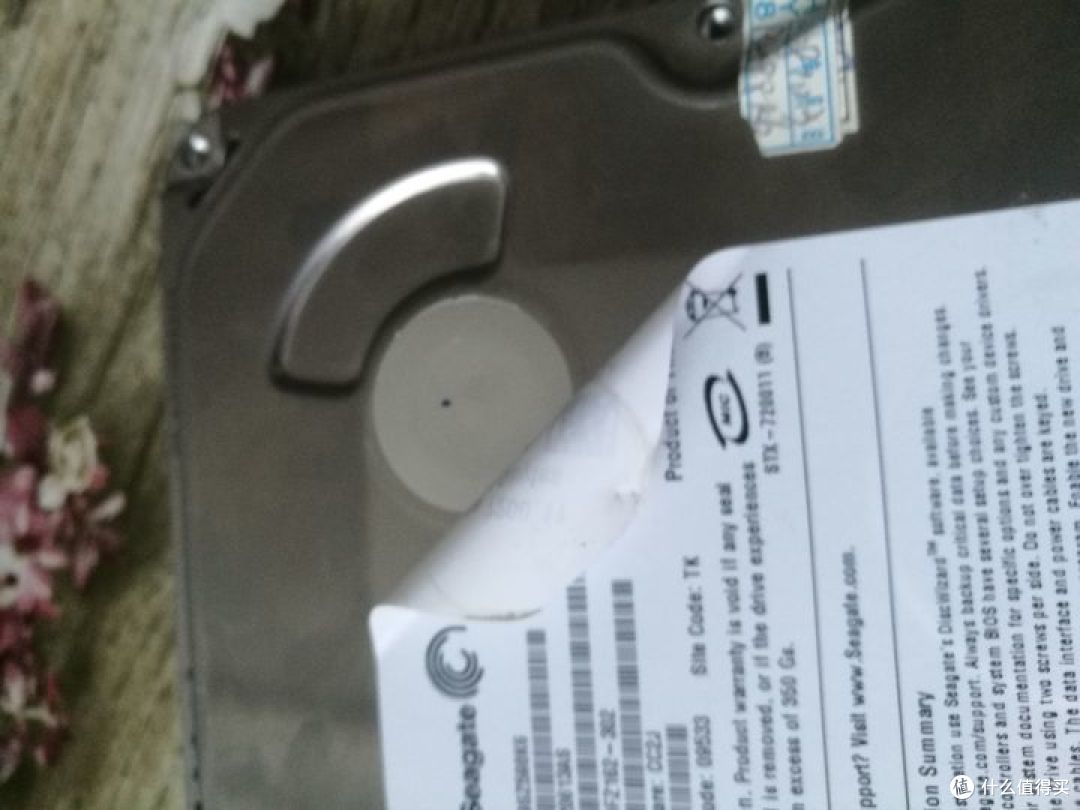

正面六个螺丝拧下来之后发现撬盖子居然撬不开。然后才想起来硬盘一般还有一个螺丝在磁头附近



机械硬盘内部是什么结构?


就这底下,螺丝刀直接伸过去就可以拆了



机械硬盘内部是什么结构?

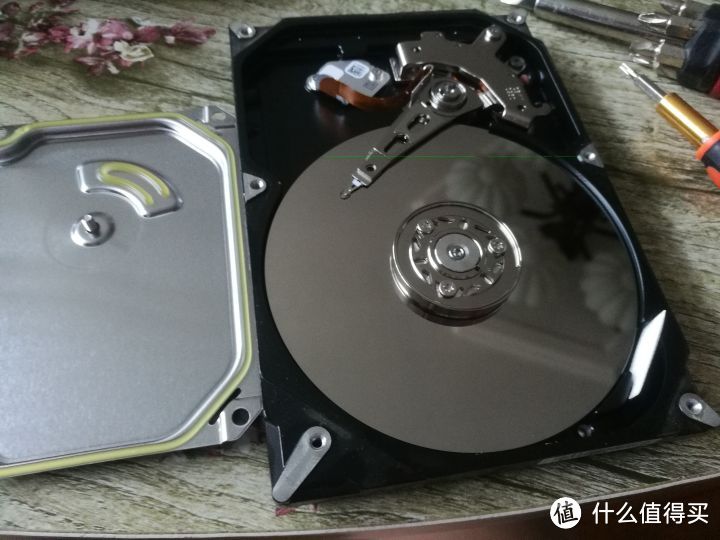

然后就能看到硬盘的基本结构了,可以注意到磁头是没有回位的。这种结构就是温彻斯特硬盘。

1956年,IBM的IBM 350RAMAC是现代硬盘的雏形,它相当于两个冰箱的体积,不过其储存容量只有5MB。1973年IBM 3340问世,它拥有“温彻斯特”这个绰号,来源于他两个30MB的储存单元,恰是当时出名的“温彻斯特来福枪”的口径和填弹量。至此,硬盘的基本架构就被确立。


机械硬盘内部是什么结构?


硬盘的盘片非常适合当镜子照。

华为P9,照人更美


机械硬盘内部是什么结构?

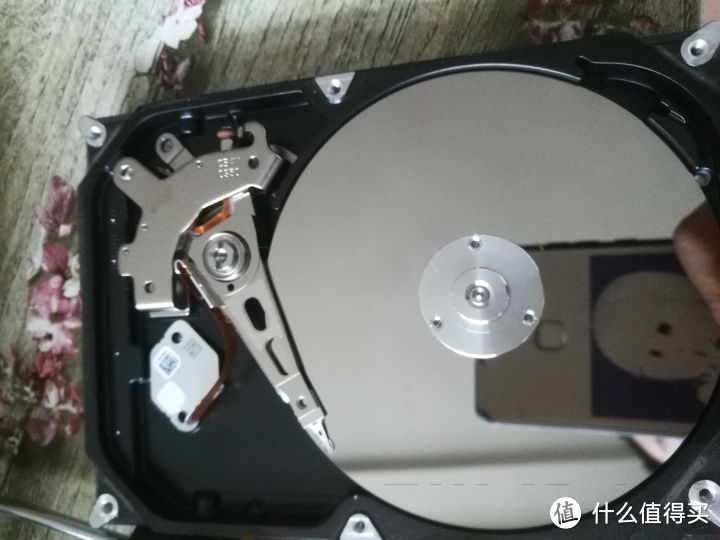

这个磁头可以手动复位,但是我不觉得给这个硬盘再装好还能用。这种活应该在无尘环境下干,而且24包邮扯啥啊,少吃两顿华莱士什么硬盘都有了。(现在涨价了,26了)



机械硬盘内部是什么结构?


硬盘的主电路板。可以看到上面还带个三星缓存,没准可以拆下来安路由器上,以前经常有人这么改。现在好在智能路由器也都基本上都是ARM核了,RAM最少也有128了,就没什么必要折腾了。(利用智能路由器搭建勉强够用的私有云教程预定)



机械硬盘内部是什么结构?


拆磁头主轴需要用平口螺丝刀

拆盘片需要解除固定的压片上的螺丝。


机械硬盘内部是什么结构?


这时候盘片就已经可以拿下来了



机械硬盘内部是什么结构?


是一种非常好的做镜子的材料,还可以用来做飞盘,电磁弹射实验盘,特斯拉涡轮机材料之类的。我觉得还是当镜子最好。



机械硬盘内部是什么结构?


磁头是在两块磁铁之间的音圈电机驱动的。这次这个磁头质量比较好是全金属的。后面有限位可以保证硬盘磁头从物理上不会撞到电机。



机械硬盘内部是什么结构?


磁头特写



机械硬盘内部是什么结构?





机械硬盘内部是什么结构?





机械硬盘内部是什么结构?





机械硬盘内部是什么结构?


这个磁铁的磁性很强,可以用来给工具加磁



机械硬盘内部是什么结构?





机械硬盘内部是什么结构?


磁头上带有非常精密的电路,不过咱能利用的恐怕只有音圈电机,接上功放可以当扬声器,音质还可以,当真是音圈电机。



机械硬盘内部是什么结构?


硬盘非常薄,这次没看到电机可以用螺丝刀拆下来的迹象,不然电机接上电调也可以用,调整转速之类的也非常容易,可以用ARDUINO之类的单片机,也可以直接买电调的适合买编码器。普通的12V电调也叫20块钱包邮,功率方面用来驱动硬盘电机是绝对足够了

全家福(缺盖板)


机械硬盘内部是什么结构?



就这样。硬盘就算炸了好好利用还是可以的,就看有没有这个打算了。
