拆解报告：UGREEN绿联65W 4C口氮化镓快充充电器CD225

近期UGREEN绿联推出了一款65W氮化镓快充充电器，这款产品采用“豆腐块”方正造型设计，搭配可折叠插脚以及4个USB-C接口，整体小巧便携。这也是业界首款65W 4C氮化镓快充，产品设计理念超前。其中C1和C2口支持18W快充，C3和C4口支持65W快充，两组接口单口输出性能完全一致，可盲插使用。下面充电头网就和小伙伴分享这款充电器的拆解，看看其用料做工如何。

此前绿联还相继推出了2A2C 48W智能充电器CD211、65W USB PD氮化镓快充充电器CD217、65W 3C1A氮化镓快充充电器CD224等多款充电配件，充分满足不同消费者的需求。

一、绿联65W氮化镓充电器外观

包装盒正面印有产品外观图，左上角是UGREEN绿联品牌和产品名称，下方是GaN X65w以及四大特性标识。

包装盒背面是产品特性、规格参数和绿联科技有限公司的基本信息。

包装盒采用抽屉式设计，内部采用硬纸托盘来保护产品，前端设有提手方便取出。

充电器固定在凹槽里。

充电器采用PC阻燃材质黑色外壳，正面看去接近于正方形，四端弧面过渡，机身中心是绿联品牌logo。

充电器整体造型方正，看上去就像一块“豆腐块”。

机身正背面采用激光纹理工艺，防刮耐磨同时增加美感和手感，满满的商务气息。

输入端外壳上标注产品的参数信息

型号：CD225

P/N：80767

输入：100-240V~50/60HZ 1.8A

输出：

USB-C1/C2：5V3A、9V2A、12V1.5A，18W Max

USB-C3/C4：5V3A、9V3A、12V3A、15V3A、20V3.25A，65W Max

输出总功率：65W

制造商：深圳市橙果电子有限公司

监制商：深圳市绿联科技有限公司

产品已经通过了CCC认证。

插脚采用单独的塑料模块，可折叠设计让充电器便于携带，且不会刮伤包里其它设备。

输出端四个USB-C口均为黑色胶芯，白线圈起分成两组，接口旁标序以及功率参数，方便用户区别进行使用。

使用游标卡尺实测充电器长度为64.92mm。

宽度为64.95mm。

厚度为32.07mm。

拿在手上的直观感受，即使配备了4个接口，仍将充电头体积压缩得很小。

充电器净重约为178g。

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、MTK PE+2.0、PD3.0和PPS多个快充协议。

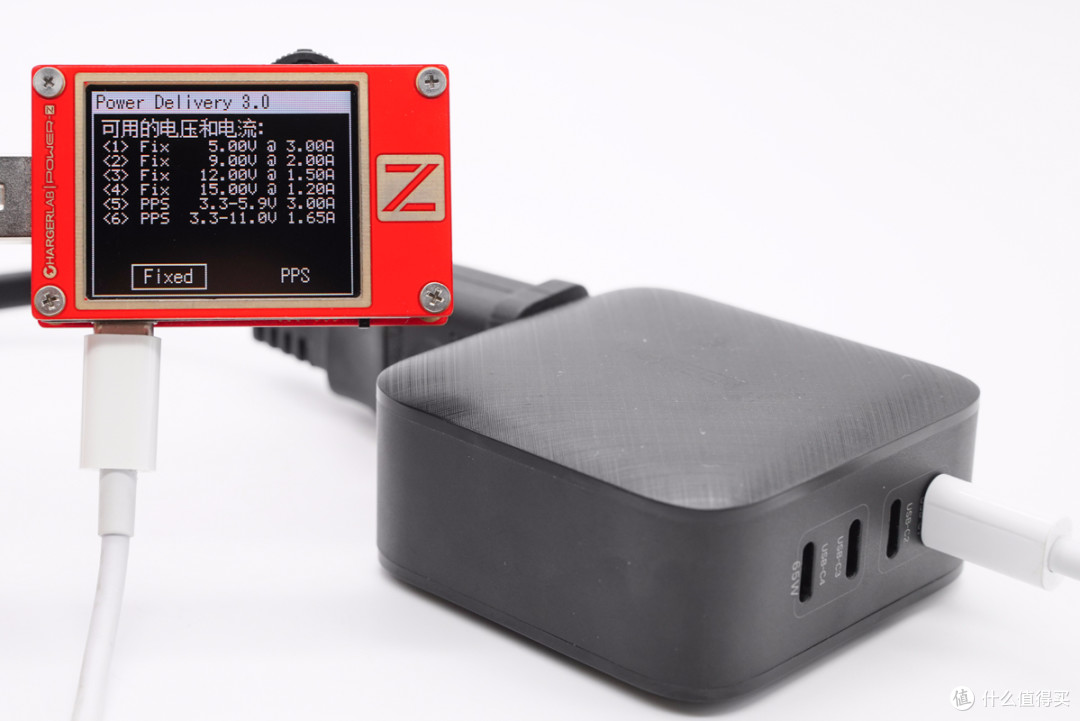

PDO报文显示USB-C1口还具备5V3A、9V2A、12V1.5A、15V1.2A四组固定电压档位，以及3.3-5.9V3A和3.3-11V1.65A两组PPS电压档位。

使用KT002检测USB-C2口的输出协议，其支持协议和USB-C1口的完全一样。

此外PDO报文也和USB-C1口的相同。USB-C1和USB-C2口单口输出性能一样，支持功率盲插。

使用KT002检测USB-C3口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议。

PDO报文显示USB-C3口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

同样通过检测发现USB-C4口输出协议和USB-C3口的一样。

PDO报文也相同，这两个接口同样支持功率盲插。

二、绿联65W氮化镓充电器拆解

将机身背面外壳拆开，外壳上有一个凸出的塑料固定柱，元器件上覆盖隔离板和黄铜散热片。

拆掉隔离板，下面中间区域还配有一块散热片，散热片上涂有硅胶帮助导热。

将充电器取出，输入端设有一块小板，插脚通过AC导线和小板连接，输出端焊接四块小板，后面有黑色绝缘板进行初次级隔离。

另一半机身壳上设有一体式隔离板，起到隔离和固定作用。

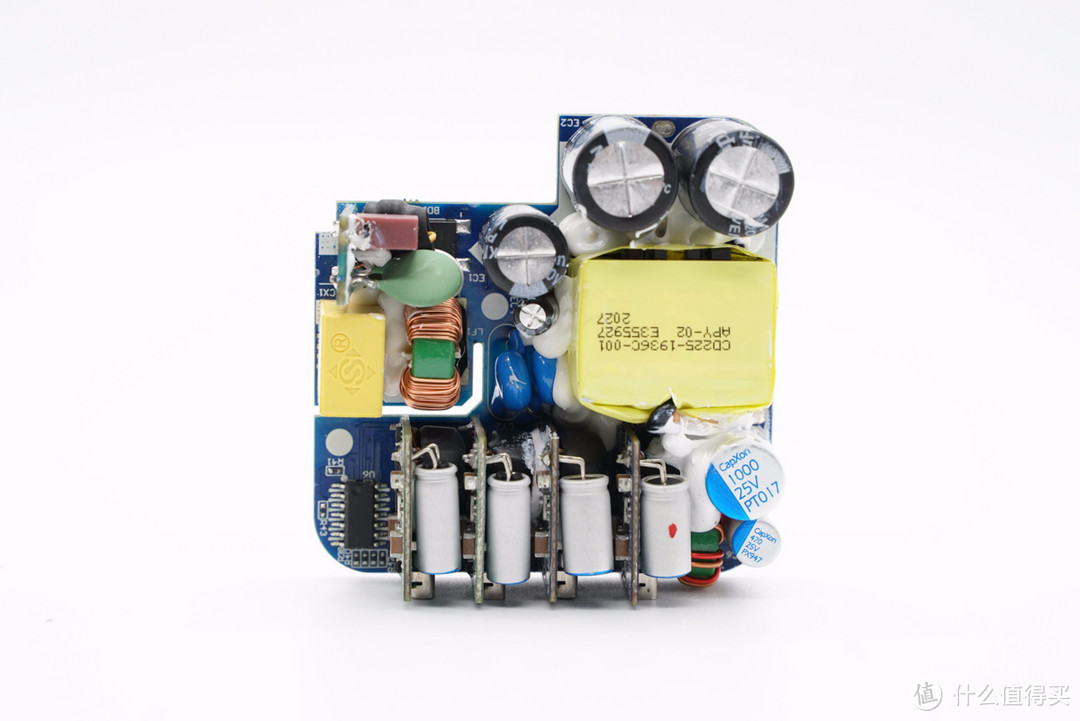

拆掉PCB板正面散热片和隔离板，变压器、电容等元器件打胶加固。

PCB板背面同样配有散热片和隔离板。

拆掉隔离板后，可以看到板子背面两处打胶帮助导热。

打胶的地方分别设有整流桥和充电器主控芯片。

通过对电路板正背面电路分析发现，绿联65W 4C口氮化镓快充充电器采用了时下热门的开关电源定压输出，四路独立降压四口输出的设计架构。并且四个接口都采用相同的二次降压方案，由一颗MCU进行功率智能分配。下面我们从输入端开始了解各元器件的信息。

PCB板侧面一览，中间镂空处理，左侧设有输入小板以及X电容等器件。

输入端小板正面设有延时保险丝、NTC浪涌抑制电阻和共模电感。

延时保险丝规格为3.15A 250V。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

共模电感外套热缩管，用于滤除EMI干扰。

安规X电容特写，来自STE松田电子。

另一颗共模电感特写。

输入端小板旁边设有TMBFR310整流桥。

主板背面还有一颗，两颗用于均摊发热。

PCB板前端一览，左侧是三颗高压滤波电解电容。

三颗电容均由CapXon丰宾提供，两颗大的规格都是400V 47μF。

第三颗规格为400V 27μF。

PCB板另一侧一览，中间放置变压器，变压器左边是同步整流输出滤波电容和电感。

主控芯片供电电容，规格为50V 10μF。

充电器主控芯片采用PI SC1936C，该芯片是PI最新发布的内置氮化镓功率器件的PowiGaN主控芯片，宽电压范围下，适配器壳体中最大75W连续功率。

PI SC1936C资料信息。

变压器全身包裹绝缘胶带，顶部喷码有信息。

两颗输出抗干扰蓝色Y电容。

次级同步整流MOS采用恒泰柯HGN070N12SL，NMOS，耐压120V，DFN5X6封装。

恒泰柯HGN070N12SL资料信息。

同步整流输出滤波固态电容特写，也是由丰宾提供，规格为25V 1000μF。

另一颗规格为25V 470μF。

滤波电感特写。

输出端一览，主板左侧设有一颗芯片，四个USB-C母座均使用小板垂直焊接。

无丝印MCU，用于端口输出功率智能分配。

USB-C1和C2母座分别焊接在两块绿色PCB小板上，板子正面均设有降压电感和滤波固态电容。

两块小板背面设计也是一模一样，并且都是采用的智融SW3516H+锐骏RUH4040M2降压输出方案，因此C1和C2单口输出性能完全一样。下面我们对其中一块板子进行详细了解。

USB-C1和C2小板上主控芯片都是采用的智融SW3516H，用于降压控制和协议识别。

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

SW3516H外挂两颗锐骏半导体MOS，型号为RUH4040M2，NMOS，耐压40V，用于为接口输出同步整流降压。

Ruichips锐骏RUH4040M2详细资料。

降压电感特写，外套热缩管保护，中心打胶加固。

同步整流降压输出滤波固态电容，规格为25V 220μF。

两块3157切换开关，用于切换QC和PD电压反馈端。

USB-C母座特写，黑色胶芯不露铜，母座过孔焊接。

USB-C3和C4母座分别焊接在蓝色小板上，并且这两块小板也采用了同样的设计，小板正面都设有降压电感和滤波固态电容。

小板背面设有二次降压电路，和C1、C2口一样，也是采用的智融SW3516H+锐骏RUH4040M2降压输出方案。下面也对其中一块板子进行详细了解。

智融SW3516H特写，分别用于USB-C3和C4口降压控制和协议识别。

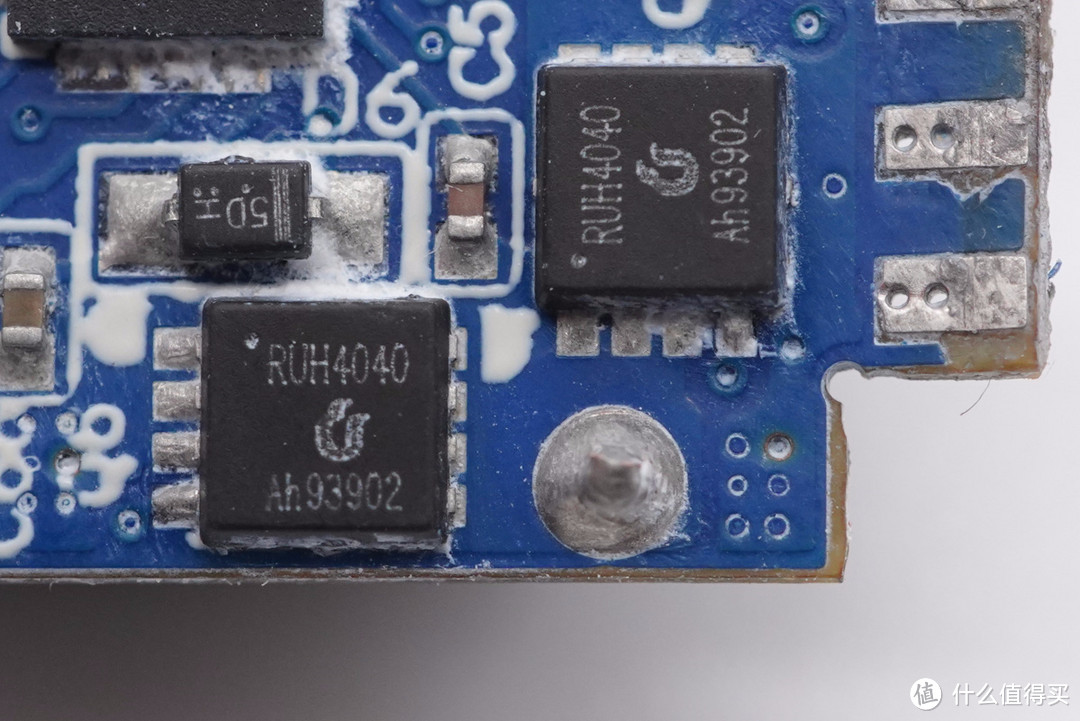

同样也是外挂两颗锐骏RUH4040M2用于为接口输出同步整流降压。

降压电感特写。

固态电容特写，规格为25V 330μF。

USB-C母座特写，金属壳上有KRCONN字样，由深圳市精睿兴业科技有限公司提供。

全部拆解完毕，来张全家福。

充电头网拆解总结

绿联65W 4C口氮化镓快充充电器兼容协议多，支持多个固定电压档位以及PPS电压档位，整体兼容性广泛。其中C1和C2口支持18W PD快充，C3和C4口支持65W PD快充，并且两组接口还都支持功率盲插，支持手机、平板和笔记本等设备快充需求，使用方便。

充电头网通过拆解了解到，UGREEN绿联65W 4C口氮化镓快充充电器整体电路采用开关电源和四路DC-DC架构。其中开关电源部分，由PI高集成主控芯片SC1936C和恒泰柯同步整流MOS组成，定压输出。四路DC-DC二次降压输出均采用了智融SW3516H+锐骏RUH4040M2降压输出方案。

设计上，充电器造型方正小巧，正背面激光纹理工艺处理，增加手感和美感；输入端配备可折叠插脚，输出端虽都是USB-C接口，但设计了区别标识。充电器内部规划整齐有序，并做了隔离和散热处理，此外设有多重滤波电容，输出纯净，输出端采用一样的设计方案。产品整体便携便用，性能强悍，满满的商务风。
