创作立场声明:CPU反装双极主板我还是头一次看到,毕竟主板现在已经设计得很成熟化了。益德创新推出的CPU反装双极主板,让我非常好奇,引起了我的极大兴趣!一起来看看主板的改进极限到底在哪里?

生活中,人们往往喜欢打破常规挑战极限,让生活变得更加美好!就拿我最近在太平洋电脑网聚超值众测频道,体验的一款益德CPU反装双极主板来说吧!

益德CPU反装双极主板,超乎你的想象力来挑战极限

CPU反装双极主板我还是头一次看到,毕竟主板现在已经设计得很成熟化了。益德创新推出的CPU反装双极主板,让我非常好奇,引起了我的极大兴趣!一起来看看主板的改进极限到底在哪里?

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,搭载了益德公司的自有专利技术,打造的EDAC-Q270工业电脑主板

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,主板尺寸为305mm x 245mm,与相应的ATX机箱相配套,完全符合ATX规范的主板。

益德CPU反装双极主板,超乎你的想象力来挑战极限

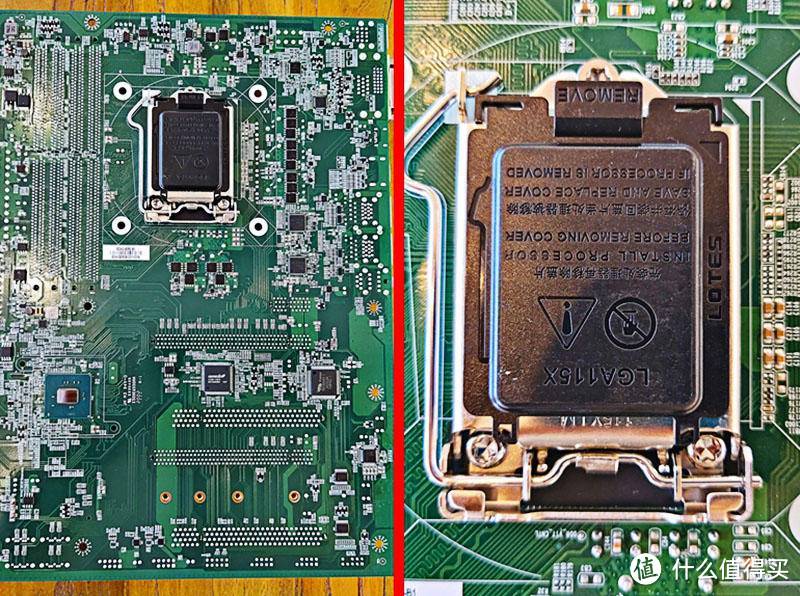

但与常规的ATX主板在设计上还是有些不同的,那就是CPU的安装位置进行了改变。

益德CPU反装双极主板,超乎你的想象力来挑战极限

发热量大的 CPU 和南桥芯片,常规是布置在主板正面位置,但益德CPU反装双极主板,却创新改变布置在主板的背面。

那么,为什么要这样进行设计呢?

益德CPU反装双极主板,超乎你的想象力来挑战极限

对于发热量大的 CPU 和南桥芯片,一般布置在主板的正面偏中的位置,常规的散热解决方案就是风冷与水冷。但随着CPU处理数据的速度越快,发热量就会更大,这就需要更好的散热效率来保障CPU的稳定运行。

益德CPU反装双极主板,超乎你的想象力来挑战极限

CPU散热器的体积愈来愈大,显然会带来更加高效的散热效率,但也会给机箱内的有限空间造成拥挤,机箱内的空气对流也会有影响,从而耗费大量的散热效率变得不节能了。

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,为了改善整机系统的散热,将发热量大的CPU和南桥芯片,单独布置在主板的背面,降低了系统的热源积聚密度,这样的散热空间就没有以往那么紧凑了,散热空间变得更大也更有利于散热。同时也有利于显卡的更好散热效果。

益德CPU反装双极主板,超乎你的想象力来挑战极限

值得一提的是,益德CPU反装双极主板,采用的是被动式无源散热的解决方案。可以使用无风扇型的散热器,拒绝0分贝噪音的同时,散热运行更稳定。当然,如果喜欢RGB灯效的风扇散热也是支持的。

益德CPU反装双极主板,超乎你的想象力来挑战极限

通过鲁大师软件,进行散热的压力测试,看看益德CPU反装双极主板的散热改进效果到底如何?

益德CPU反装双极主板,超乎你的想象力来挑战极限

为了考验运行的稳定性,持续散热压力测试的时间有点长,持续时长为3个小时左右。发热量大的CPU,高温警报没有出现。发热量大的CPU,使用率在85%以上,温度始终控制在30摄氏度左右的恒温。

益德CPU反装双极主板,超乎你的想象力来挑战极限

比常规机械风扇散热的高达50摄氏度温度相比,益德CPU反装双极主板的散热改进效果,无论散热的稳定性还是低控温散热效果,益德CPU反装双极主板都是优势明显的。

扩展设计真的实用

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,支持6th/7th Gen Intel® Core i7/i5/i3/Pentium/Celeron LGA1151处理器。

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,提供4条双通道DIMM内存插槽,支持DDR4 2400/2133 MHz内存插槽, 最大64GB双通道。

益德CPU反装双极主板,超乎你的想象力来挑战极限

除了内置6个SATA III插槽外,还有1组M.2插槽,支持SATA和PCIe x2传输规格,可以安装2242 / 2260 / 2280规格的SSD。系统可以使用M.2接口的SSD固态硬盘,读取速度比SATA III接口的SSD固态硬盘要快得多。

益德CPU反装双极主板,超乎你的想象力来挑战极限

1个USB3.1Type-C接口,可以让外部移动存储器,拥有更高的读取速度,提高了工作效率。

益德CPU反装双极主板,超乎你的想象力来挑战极限

2个PCI-E X16显卡插槽,可以组建双显卡,玩大型游戏或视频的播放与编辑,那真叫爽歪歪的哦!

益德CPU反装双极主板,超乎你的想象力来挑战极限

尤其支持双网的光纤,提供2组最高1,000 Mb的有线网络功能,让网络的稳定性得到更好的保障。毕竟光纤已经普及,而且资费又不贵,中国电信+中国移动的双网光纤,都可以同时使用的哦!

改装需要注意的技巧

由于益德CPU反装双极主板,将发热量大的 CPU 和南桥芯片,单独布置在主板的背面,这就意味着在安装的时候,有两个问题需要改装解决:机箱与散热器。

益德CPU反装双极主板,超乎你的想象力来挑战极限

常规的机箱很难进行改装,所以需要尽量选择中分对称的机箱来改装。

益德CPU反装双极主板,超乎你的想象力来挑战极限

中分对称的机箱是指安装主板的位置,是在机箱尽量保持中分的位置,才能满足益德CPU反装双极主板安装的改装。

益德CPU反装双极主板,超乎你的想象力来挑战极限

水冷的散热器固定板,一般支持Intel及AMD的两种CPU散热安装。显然只能改装支持Intel的CPU散热安装,需要用角磨机工具对水冷的散热器固定板进行切割好。

益德CPU反装双极主板,超乎你的想象力来挑战极限

安装水冷的固定螺丝柱,与机箱的一个角发生冲突,需要用磨机工具进行处理好所需的安装空间。

益德CPU反装双极主板,超乎你的想象力来挑战极限

这样水冷散热器才算改装好了。

益德CPU反装双极主板,超乎你的想象力来挑战极限

由于水冷散热器的凸起,还得对机箱的圆柱螺丝(8颗)进行加装改装,机箱两侧的玻璃才可以安装好。

益德CPU反装双极主板,超乎你的想象力来挑战极限

这样机箱才算改装好了。

体验感受与建议

益德CPU反装双极主板,超乎你的想象力来挑战极限

益德CPU反装双极主板,良好的散热效果,在实际体验中,无论玩大型游戏,还是编辑处理复杂的视频,都没有感受到等待感,感觉响应的速度蛮畅快的。

益德CPU反装双极主板,超乎你的想象力来挑战极限

USB的接口支持中,支持1个USB3.1Type-C接口+4个USB3.0,而对于雷电3(Thunderbolt 3)的不支持,有点小遗憾!毕竟雷电3的数据传输速率超快。希望厂家可以升级一下,支持雷电3(Thunderbolt 3)。
