品牌机12VO电源改显卡供电与低成本硬盘同步启动开关

在上篇文章之后，NAS又进行了一点小修小补，比如换掉了散热器（is30），优化了一下走线，给供电贴了点小散热片，给硬盘的换气扇加了点缓震垫片等。但是也发现了一些新的问题，比如12VO电源带来的12V待机，会出现只要接电，硬盘就会直接启动（无论机器是否开机）的情况，还有关机之后会有持续5w的待机功耗（来自于硬盘转接板，硬盘已停转但是供电板还在耗电），加上从主板的4pin转接供电会导致各种奇怪的问题，包括但不限于：不读取系统盘、开机直接黑屏无输出等。换回CPU一分二转接之后，这条4pin供电线需要负载硬盘和CPU的供电，感觉自己造了个爆能器，随时都会爆炸……

为了解决这些问题，我找了一圈硬盘同步供电板，然后就被单板近50的价格直接劝退。再看看新的惠普310w带显卡6pin的电源，最便宜的一家卖120……准系统才卖150电源卖120，反正我不买，垃圾佬更是看都不会看一眼。转了一圈没有花小钱解决的方法，那索性自己整一个硬盘同步供电，顺便从电源里飞一根单独的pcie供电线出来，解决我现在找到的问题。

找解决方案之前拆开电源看看输出供电的情况，结果只有一路12V和一组接地，各四根线接到cpu和主板供电上：

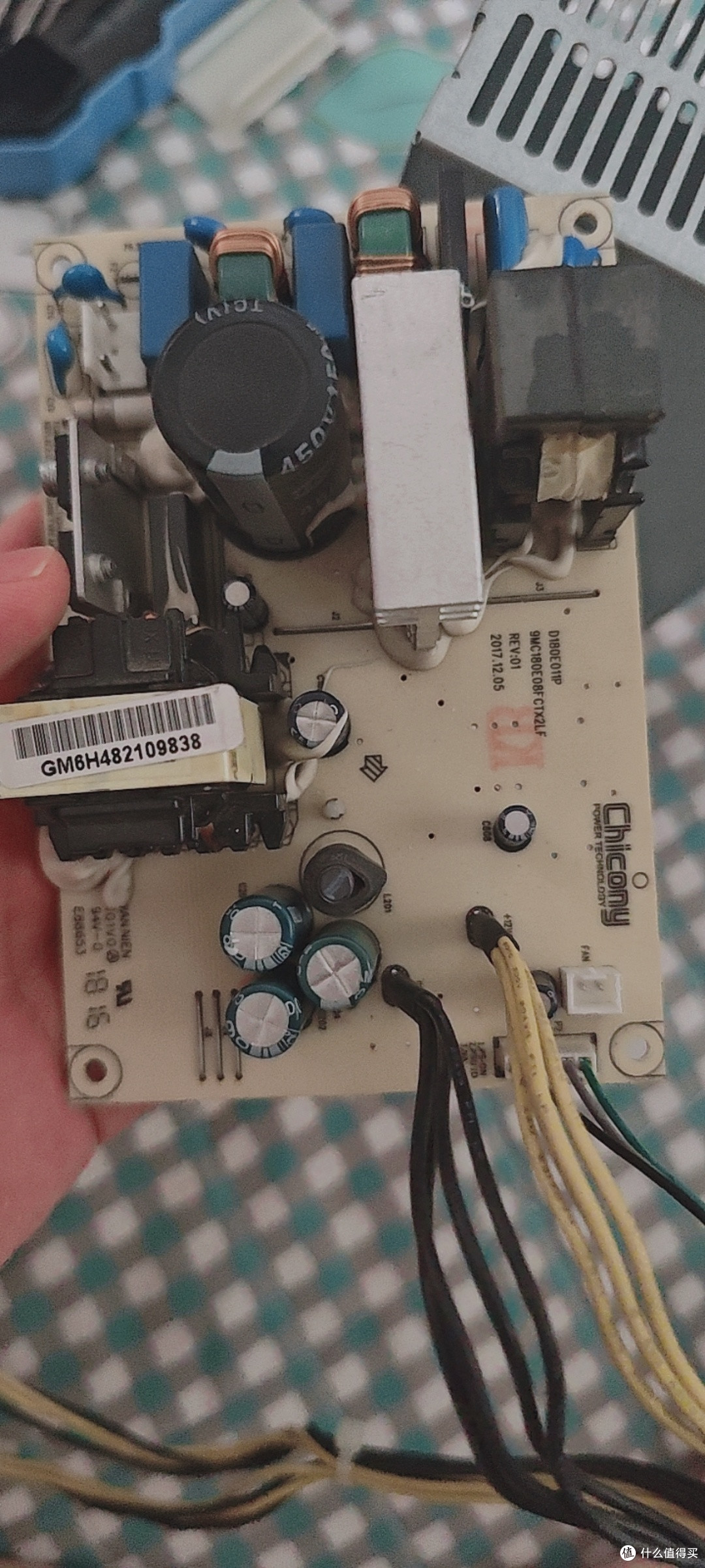

电源拆解图，

品牌机的电源还就那个丐得可怜，群光电能代工，但起码也是PFC+LLC+同步整流架构，老电源嘛，被动式pfc也可以理解，反正该给的xy电容，安规电容都有，pfc也是真货(不是水泥块)。因为是12v电源，不需要输出5v和3.3v，因此，电源去掉了大量元器件，加上仅180w的功率，这样看下来好像也很正常，总比我去买炸弹flex电源要强吧。起码主电容是智宝，其他的电解电容也是samxon，这用料还说得过去的。

这下就简单多了，琢磨了一下，大致有了简单方案：把四根线并在一起，再用一分三的接线端子分成三条线，分成 CPU 主板 pcie，正好够用。

至于硬盘同步启动，用继电器即可，便宜还好用。5v的可以从usb取电，但是我有个更好的想法，从风扇转接板里取12v，这样线就不用拉出去接usb了，一样能做到开机同步启动。

有了想法之后直接找物料下单:一个12v2路继电器模块，一个二进六出接线端子，一根显卡6pin转8pin双公头线（这个最便宜，比什么半成品跟延长线都便宜），若干磁吸螺丝。

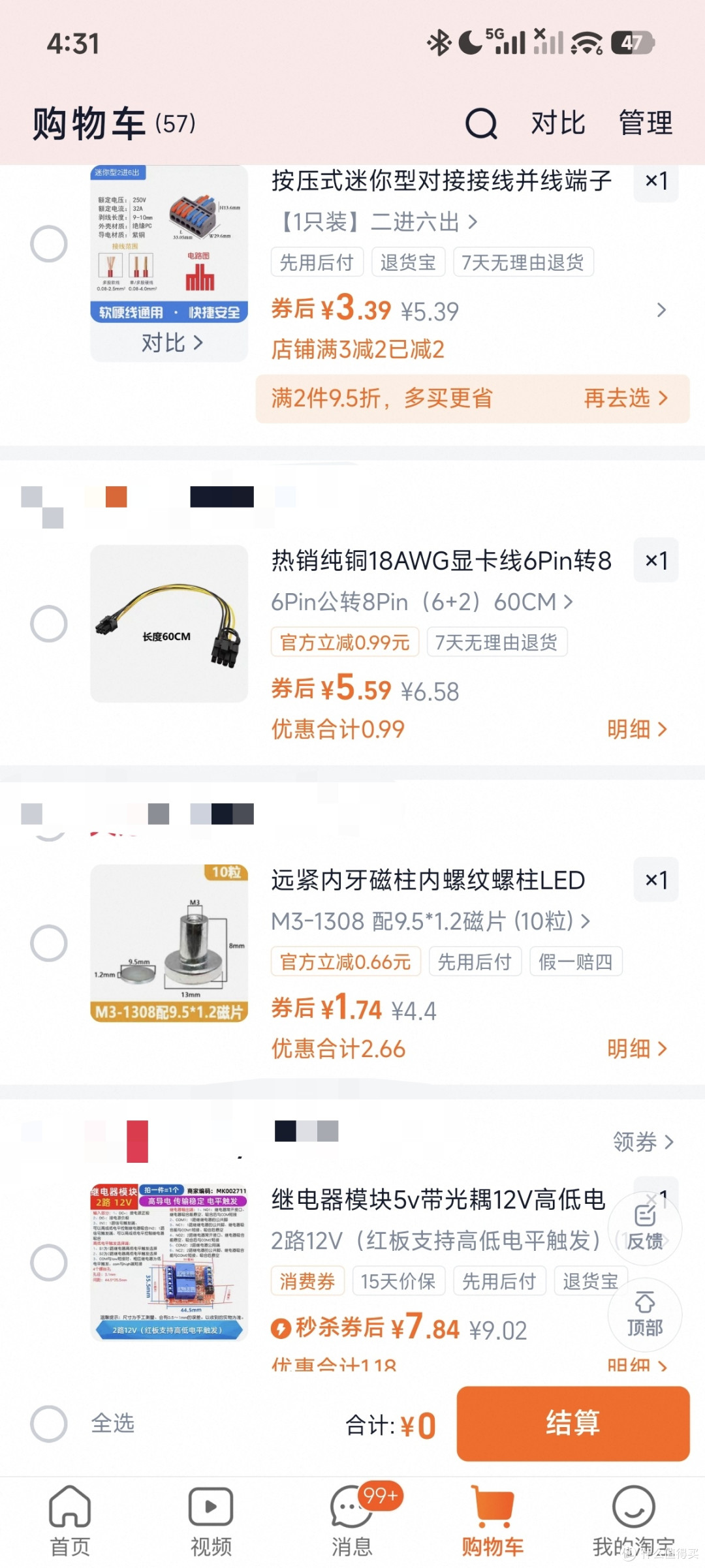

为了避免广告嫌疑我直接打码

其中接线端子最重要，首先一定要买带3c的，尽量挑载流高的（这个标称250V32A，哪怕是他说双路，单路也有16A，基本够用了）。

继电器要留意常开端口的最大负载，我这个写着直流30v10a，假设12v也只能过10a，那也有120w，足够硬盘使用了。输入端注意触发电压，风扇关机是没有待机12v的，所以我才从这里取电。另外如果使用固态继电器，一定要注意输入和输出端是否支持直流(dc)，还有输出端的负载电流也会略低，如果没有极致的体积需求尽量用传统继电器模块吧。

单独的继电器实际上也是能用的，测量引脚找到高电平触发的脚位，然后把电源的线焊上去就行，用模块会更方便维护和接线。

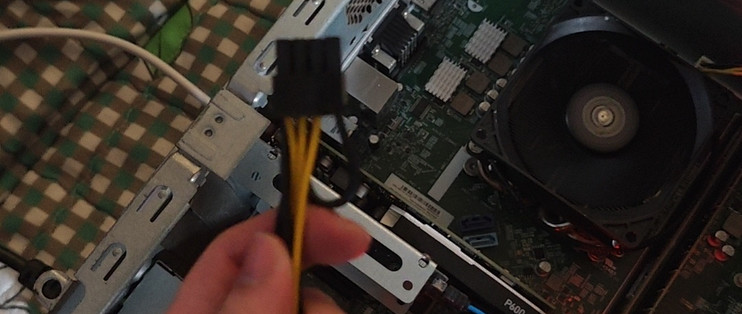

显卡线反正都是要剪开接线的，扒开一段之后看到是纯铜的。60cm是考虑到硬盘供电板原本的位置在背部风扇靠近主板的位置，需要从机箱顶部饶一个圈，所以买了最长的线，后面发现磁吸螺丝还有几个剩的，索性供电板也磁吸固定算了，可以选择的位置更多。

至于继电器用的供电线，随便找个坏风扇拆根线，剪掉pwm馈速线和调速线就能用，剪掉的线还能用来短接触发。

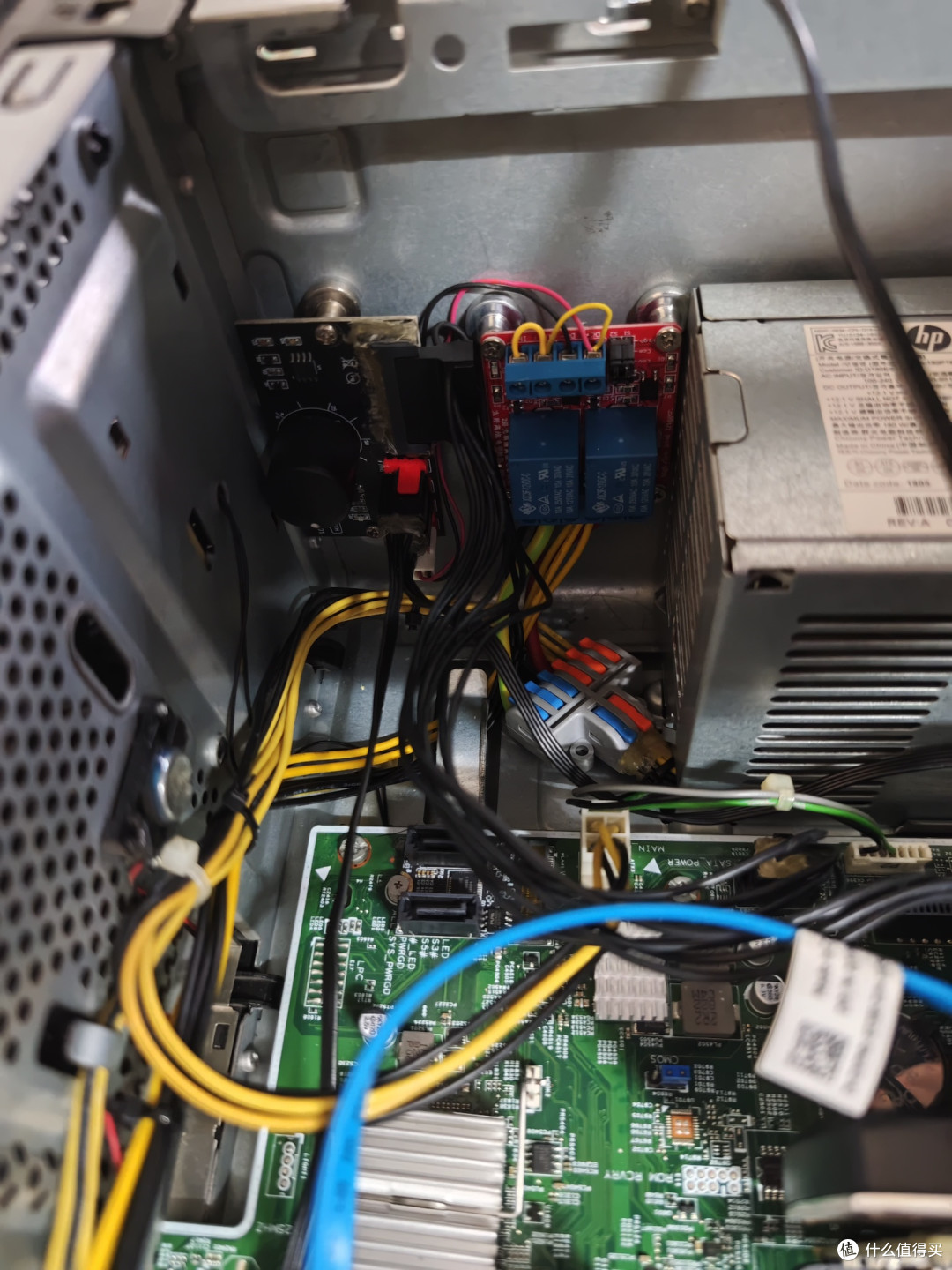

磁吸排排坐，电源的风顺便照顾一下，不太热就行

原本想着直接开烙铁焊两根线换掉电源输出端的线材，看了一眼焊接脚是带爪固定的，这东西相当难拆，等下把焊盘干飞了就不好了，我可不想没nas用。于是回到开始的想法，直接剪短两组线，接上接线端子。我用的这个在四股线拧在一起之后会很难夹紧，最后直接用热熔胶辅助固定粘死的，可惜没找到合适的拧螺丝的款式，不然效果会好点(主要是维护)。

两路的继电器输入端四个端口，用高电平触发，短接dc+ in1 in2，然后dc+接正极，dc-接地即可。输出端在高电平时使用NO口，一路接电源12v(com1)和pcie供电线(黄 no1)，另一路接电源的地线(com2)和pcie供电的地线(黑 no1)。

如果买到的是低电平触发且不支持切换的继电器，输入端短接dc- in1 in2，输出端接com和nc口即可。

接好之后把输入端的风扇接口插到风扇调速板上，不接硬盘开机，测量pcie电压，上电后听到啪嗒一声，pcie供电有12v的电压，说明成功了。

拔掉输入端接口，此时上电继电器不会闭合，测量pcie供电也没有电压，说明硬盘同步启动已经改造成功了。

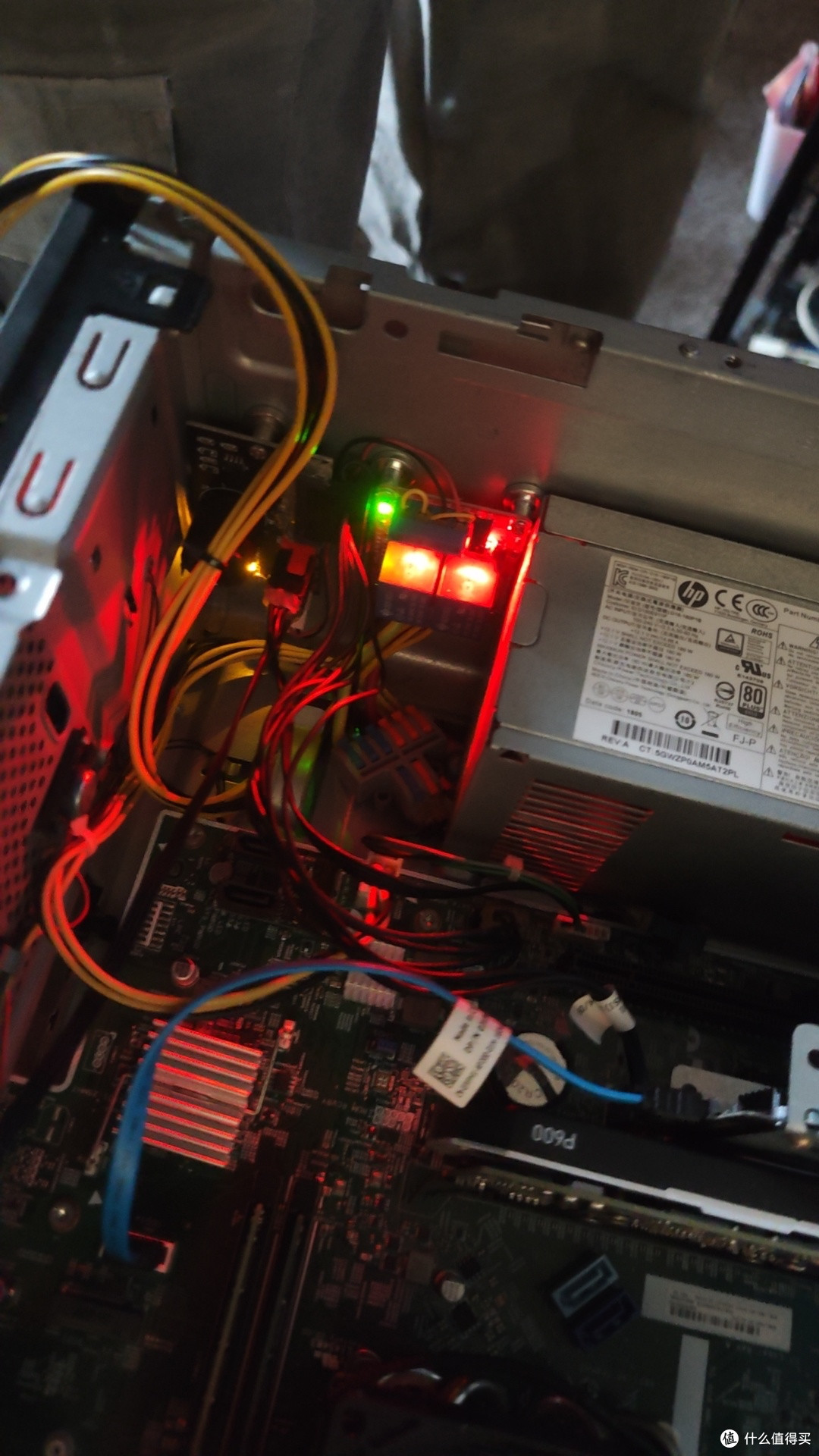

上电测试中……

本来m2转sata就有俩蓝色的灯，风扇转接板有一颗黄色的灯，这下还来一个绿的一个红的，属实有点绷不住了。

接上硬盘供电板和硬盘，把东西塞到机箱里，开机上电，正常启动，终于不是之前的供电爆能器了。

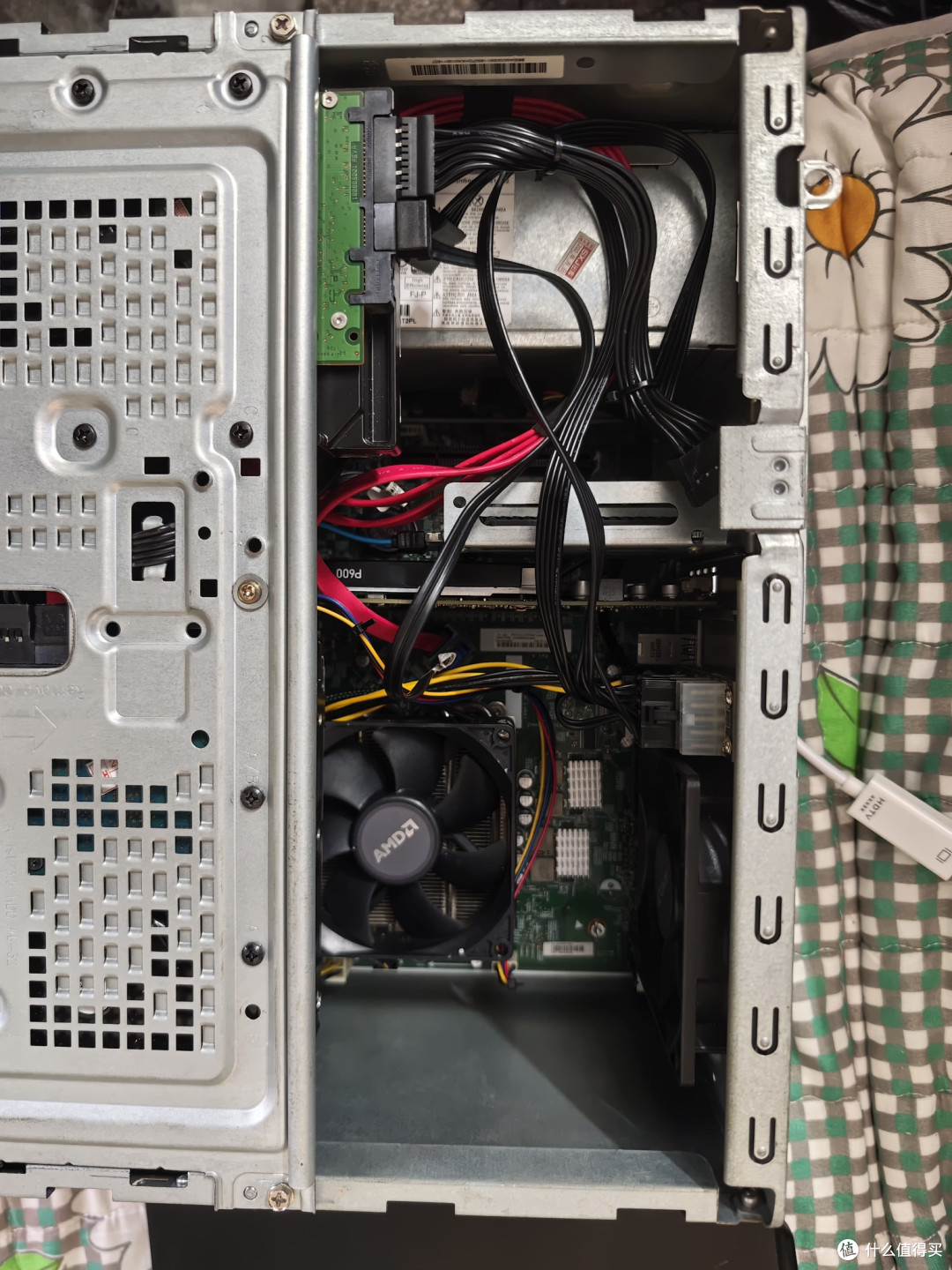

大功告成，理论上不会再改了

大功告成，nas折腾终于到尾声了，理论上用继电器+供电板的成本要远低于直接买硬盘同步启动模块，180w的电源实际上也足够支撑这套nas的供电了(峰值顶满越150w，实际上nas大部分时间是几乎空载，约65w，基本不会出现长时间满载的情况)，改造是为了支撑它24小时开机的需求，品牌商用机型本身比较耐用，也适合24小时开机，加上全滚珠扇，基本不担心寿命的问题了(除了这个老家伙电源可能会爆炸)。

后面还是不放心线材的连接问题，直接拆开电源重新焊了两根粗铜线来直接连接分线器了。

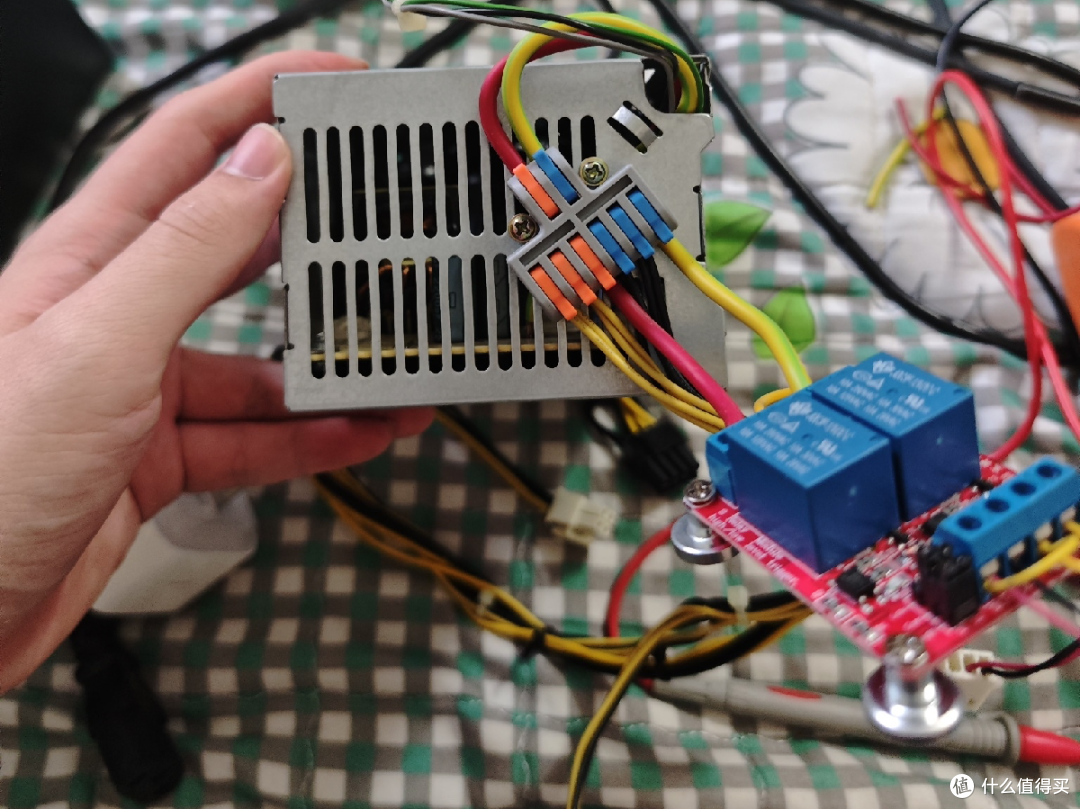

电缆入户剩下的纯铜粗铜线，完全不需要担心载流问题
