近期，一家名为Taalas的AI芯片初创公司引发了业界的广泛关注。该公司采取了一种激进的技术路线，将大语言模型以ASIC（专用集成电路）的方式实现，即把模型本身“刻”在芯片上，旨在从根本上解决当前AI推理算力的核心瓶颈。
传统上，以英伟达GPU为代表的通用算力芯片，如同功能强大的“瑞士军刀”，能够处理各种计算任务。但在运行大模型进行推理时，其遵循的冯·诺依曼架构暴露了固有缺陷。模型参数（权重）存储在HBM（高带宽内存）等外部存储器中，计算时需要不断地将数据在计算单元和存储单元之间来回搬运。这个过程不仅消耗了大量时间与功耗（有分析称超过70%），形成了所谓的“内存墙”，还催生了对昂贵HBM、先进封装和液冷散热等复杂技术的依赖，推高了整个系统的成本和复杂性。

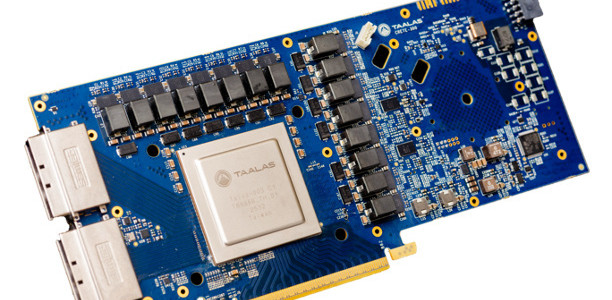

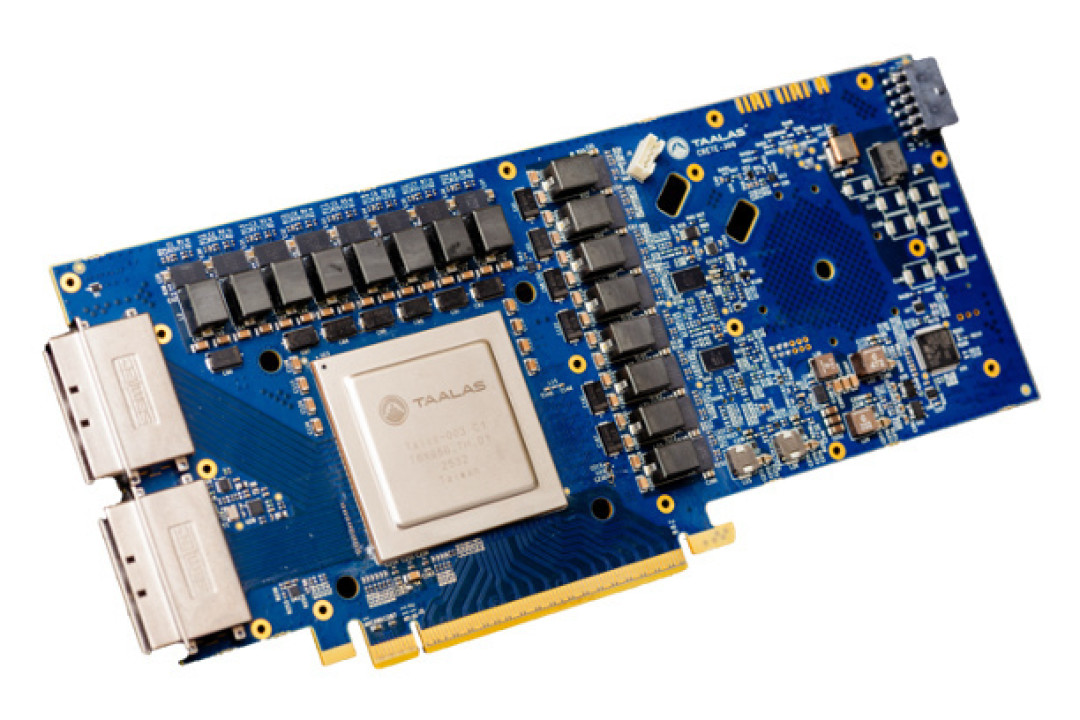

Taalas的思路则是彻底颠覆这一模式，其核心理念是“模型即是计算机”。他们不再将模型视为需要从内存中读取的软件数据，而是通过光刻工艺，将模型的权重和计算逻辑直接固化为芯片物理电路的一部分。这种做法本质上是为特定模型（如其首款产品HC1芯片针对Llama 3.1 8B模型）量身打造一台“专用机”。
这种“存算一体”的设计带来了显著的优势。它彻底消除了数据搬运的瓶颈，“内存墙”不复存在，使得推理速度和能效比得到数量级的提升。根据Taalas公布的数据，其HC1芯片运行Llama 3.1 8B模型时，单用户推理速度可达惊人的每秒17000个token，远超当前主流GPU和其他专用芯片。由于不再需要昂贵的HBM、复杂的封装和散热系统，硬件大幅简化，使得芯片制造成本据称可降至传统方案的二十分之一，功耗也仅为十分之一，标准风冷即可满足散热需求。
然而，这种极致的专用化也带来了显而易见的短板。最核心的问题是缺乏灵活性。芯片一旦制造完成，就只能运行被固化的那一个特定模型。随着AI模型以惊人的速度迭代，今天的前沿模型可能在数月后就变得落后，这意味着这块专用芯片将面临迅速过时的风险，成为“电子垃圾”。这使其更适合那些算法已经成熟、趋于稳定、追求极致性价比的大规模部署场景，而非需要频繁迭代模型的训练和研发环节。
此外，该技术在扩展性上也面临挑战。单颗芯片能容纳的模型大小有限，例如HC1芯片固化的Llama 3.1 8B模型经过激进量化后实际大小仅为数GB。若要运行更大规模的模型，就需要将多张不同的专用卡串联起来，以流水线并行的方式工作。这虽然可行，但会导致单用户的峰值推理速度按芯片数量成比例下降，且系统管理的复杂度也会增加。
尽管存在争议，Taalas的实践标志着AI算力发展进入了一个新的阶段，即从单纯追求通用算力转向更加精细化的专用算力探索。回顾计算历史，当某一种计算任务变得足够重要和普遍时，从通用硬件转向专用硬件（ASIC）几乎是必然趋势，正如比特币挖矿从CPU、GPU演进到专用矿机一样。
从商业角度看，为大模型定制ASIC也具备经济可行性。有分析指出，当一个大模型的应用规模足够庞大，其推理成本高昂时，投入数亿美元研发一款能将推理成本降低20%甚至更多的专用芯片，在经济上是划算的。关键在于，芯片的定制周期能否跟上模型的迭代速度。Taalas声称能将“从模型到芯片”的周期压缩到两个月，如果这一快速工程化能力得到证实，将极大增强该路线的吸引力。
Taalas的探索为AI硬件市场描绘了一个可能的未来：市场将出现分化。一端是以英伟达为首的通用算力巨头，继续服务于模型训练和需要高度灵活性的前沿研究；另一端，则是为那些已经“足够好”且用量巨大的成熟模型提供极致性价比的专用推理芯片。这种“通用+专用”的混合算力格局，不仅可能打破现有市场垄断，也为AI应用的普及和新物种的诞生（如对延迟极度敏感的AI智能体、低功耗边缘设备等）开辟了全新的可能性。
