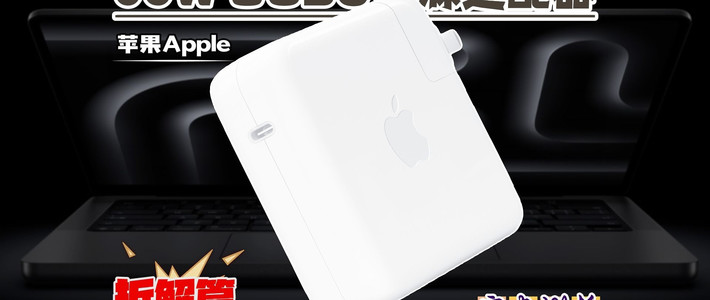

苹果96W原装适配器为何能长期稳定输出？拆解后发现其内部采用了沉金PCB、四块紫铜散热片、定制绝缘支架等高级工艺，通过系统级设计将稳定性、输出质量和耐用性融为一体，展现了苹果在电源工程领域的深厚积累。
智能速览
采用沉金PCB工艺，配备四块紫铜散热片强化散热
系统级电源设计，协议与PFC、主电源联动控制
ACF有源钳位反激电路实现能量回收，减少发热
使用英飞凌、德州仪器等国际大厂顶配元器件
精密采样电路配合零漂移放大器，纹波控制在100mV内
精华内容
苹果96W适配器的稳定输出并非偶然，而是通过精密的电路设计和顶级的用料实现的。让我们深入了解其内部架构和工程取舍。
散热设计
适配器内部正反两面全覆盖紫铜散热片，共四片均通过螺丝固定。壳体与散热片间使用导热黑胶紧密粘连，形成高效散热路径。底部壳底同样涂胶，确保热量能迅速传导出去。这种设计使满功率连续运行2小时后，最高壳温仅50多度。
电路架构
采用EMI滤波+PFC升压+ACF有源钳位+同步整流+协议控制的全套方案。其中ACF有源钳位反激电路是核心，通过能量回收网络处理漏感能量，而非简单吸收掉。实测满载2小时不降档，转换效率在中功率档位表现优异。
系统联动
与普通充电器不同，苹果将协议芯片、PFC电路和主电源做成明确上下级关系。协议芯片可通过光偶向PFC下发指令，实现启停模式切换和功率调节联动。这种系统级设计确保轻载不乱跳、重载不抽风。
精密控制
输出端采用德州仪器OPA333零漂移运放和TLV1071高速比较器，配合5毫欧四线采样电阻，实现精密采样。同步整流控制器使用苹果定制芯片，两颗英飞凌MOS管降低整流损耗，使输出纹波全档位不超过100mV。
顶级用料
输入端使用美国力特保险丝、兴勤压敏电阻；PFC电路采用意法L6563S控制器；主电容为日本尼吉康UPT系列；输出滤波用尼吉康固态电容。变压器由日本胜美达定制，光偶来自台湾光宝，几乎全部采用国际一线大厂方案。
苹果96W适配器展现了系统工程的魅力，不追求极限数据，而是将稳定性、一致性和耐用性做到极致。它用精密控制代替暴力堆料，这种设计哲学或许值得整个行业思考。对用户来说，多花的钱是否值得？
关键评论
苹果东西是真没拆的必要
苹果也是越来越省的路线了，96W用料远不如87W
感觉96W的做工比140W更好，纹波也更优秀
这是要把Apple家所有电源都拆一遍啊
