方块手电筒——神火M20拆解及评测

2021-03-09 22:29:55 6点赞 3收藏 23评论

M20实测长度只有112.5mm 功率却有72w,全功率输出的极亮模式在7分50秒后启动温控保护(室内23度无风环境测试),手电自动降为低亮,此时红灯闪烁。并可以一直使用低亮模式,直到手电降温至35度左右可以重启极亮模式。

不过正常情况下高亮档就满足正常户外需求了(高亮档对比其他手电在1500-2000流明左右),高亮档可以一直用,不会启动温控。续航没测,1w毫安时的电池,灯珠没啥发热,估计不会差。

拆机有两个目标,一是改成可更换电池,二是看能否改成21700电池。

打开前后盖螺丝后,顶着电池屁股就能把内部整个结构从手电发光端顶出来。我是在拆错方向后才发现的方块手电筒——神火M20拆解及评测

方块手电筒——神火M20拆解及评测

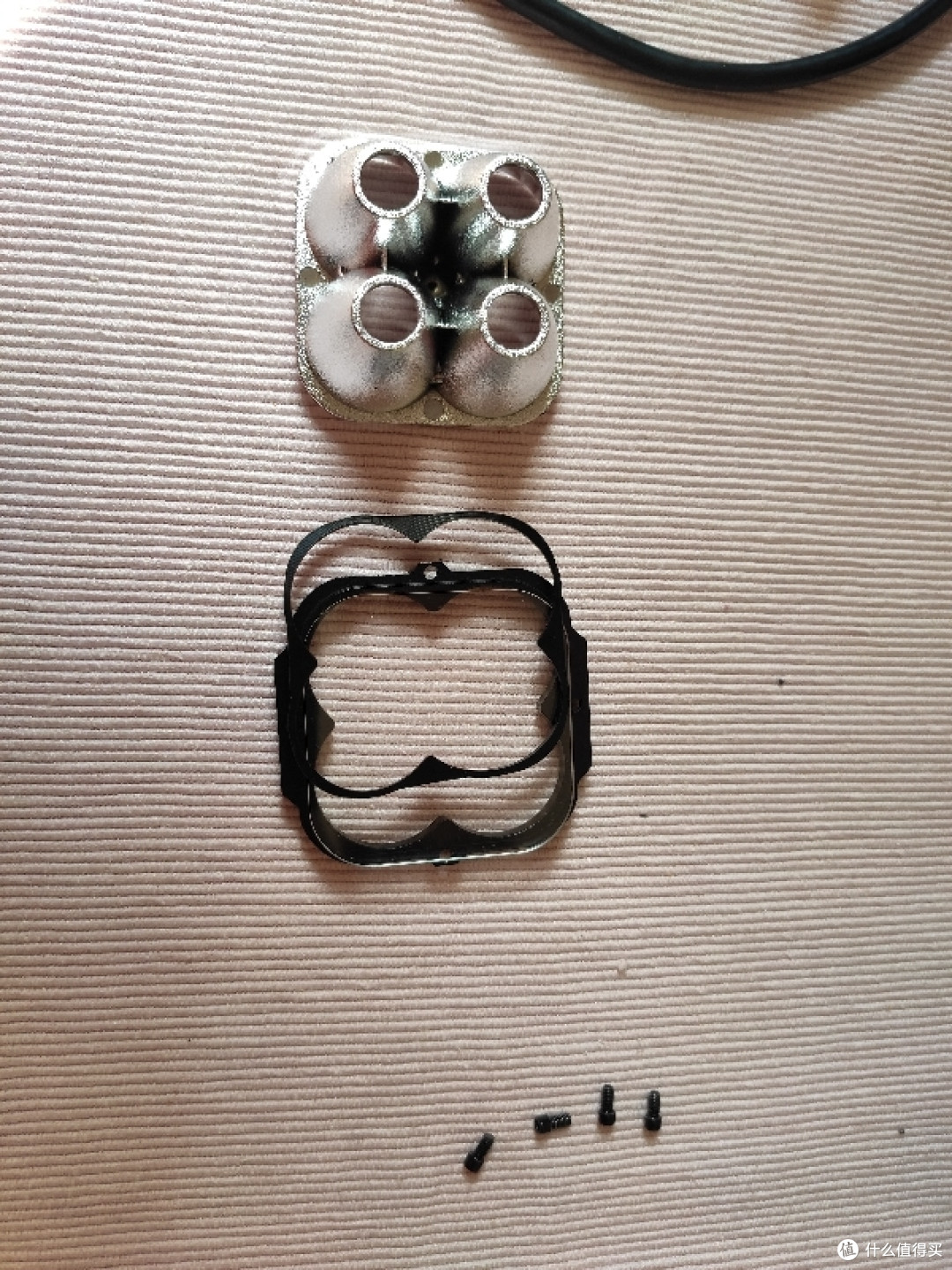

铝壳精度还是可以的,漆面也不错,工艺算是比以前出的好多了。工程设计的方向是为了安装更便捷,没有不惜成本用凹造型来提高散热。

按钮和充电口橡胶盖也容易拆卸的。

方块手电筒——神火M20拆解及评测

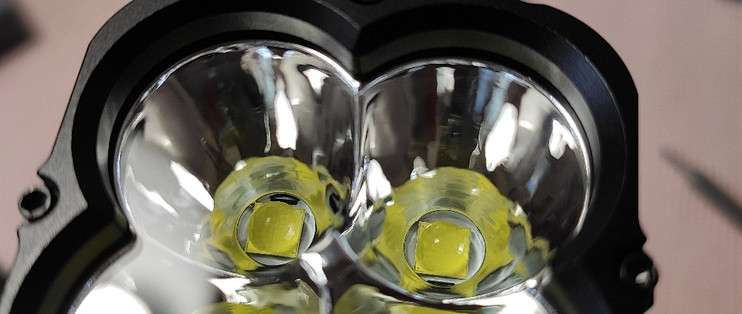

四颗灯珠基板用导热硅胶粘在一个4mm厚的大铝块上,铝块四个延伸脚稍微薄一点,卡在桶壁进行导热。用内六方螺丝固定(整个手电都是一种螺丝这点不错)

方块手电筒——神火M20拆解及评测

灯珠采用并联方式,虽然可能存在有一个短路后所有灯都不亮的风险。整体还是很清爽的。

方块手电筒——神火M20拆解及评测

电池侧预留的长度不多,改21700应该是不可能了。我正在尝试改成可便捷更换的方式。

方块手电筒——神火M20拆解及评测

目前有两种方案,一是可直接更换电池包,在电池底部做一个便捷插拔的接口。二是每个电池可独立更换。显然第一个改起来更方便一些,而且电池一致性也更好。但第二个在户外使用更方便,零散的电池还可以拆出来给别的用嘛。

现在还在纠结,没想好呢方块手电筒——神火M20拆解及评测

方块手电筒——神火M20拆解及评测

电池参数。

方块手电筒——神火M20拆解及评测

电路板很规整,使用两颗螺丝固定在大铝块上,牢固的。

方块手电筒——神火M20拆解及评测

电源线可拆卸,方便快速安装出货或维修更换。

方块手电筒——神火M20拆解及评测

后盖居然没有防水圈,只有前盖有。

一开始认为可能是厂家安装出货前给遗漏了,但仔细看了后盖的工程设计,应该是没有考虑放防水圈的问题。。改了这里可能掉水里也不怕了。

方块手电筒——神火M20拆解及评测

除了设计上的一些不足(为了降低加工成本),整体用起来还是很不错的,档位人性化,亮度足,光色正,续航久,反应灵敏,用料可以,没啥大毛病。

先装回去啦,想好再动手改吧方块手电筒——神火M20拆解及评测

方块手电筒——神火M20拆解及评测
