拆解报告：TORRAS图拉斯迷你20W PD快充充电器

最近TORRAS图拉斯推出了一款迷你20W PD快充充电器，紧跟市场潮流，满足iPhone 12用户对迷你充的选购需求。这款充电器体积非常小，且具备9V2.22A电压档位，针对性很强，是专为iPhone 12手机设计的充电配件。下面充电头网就对这款产品进行拆解，看看内部设计用料。

一、图拉斯迷你20W充电器外观

包装盒方形黑色，顶部印有TORRAS品牌、充电器外观图以及名称。

侧面印有制造商信息，此外贴有充电器信息贴纸和防伪码。

包装内仅有充电器。

充电头网拿到的实际是白色款式，不过也正好说明这款充电器有不同配色可供选择。充电器机身趋于小方块，腰身磨砂顶部亮面，边角过渡圆润。

充电器输入端为切面，贴合度好，另外配备的是固定式国标插脚。

输入端外壳上印有充电器参数

型号：CDRA30

输入：100-240V~50/60HZ 0.5A

输出：5V3A、9V2.22A

制造商：深圳市图拉斯科技有限公司

监制商：深圳市小小黑科技有限公司

产品已经通过了3C认证和VI级能效认证。

输出顶面USB-C口靠侧边设计，红色胶芯不露铜，中心印有灰色logo。

使用游标卡尺实测充电器机身高度为30.84mm。

宽度为30.64mm。

厚度为32.16mm。

和苹果20W充电器直观对比，体积优势明显。

拿在手上的直观感受。

充电器净重约为37g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP和PD3.0协议。

此外PDO报文显示C口还具备5V3A、9V2.22A两组固定电压档位。

二、图拉斯迷你20W充电器拆解

将输入端外壳拆开，插脚和AC导线压接，导线两端均打胶绝缘。

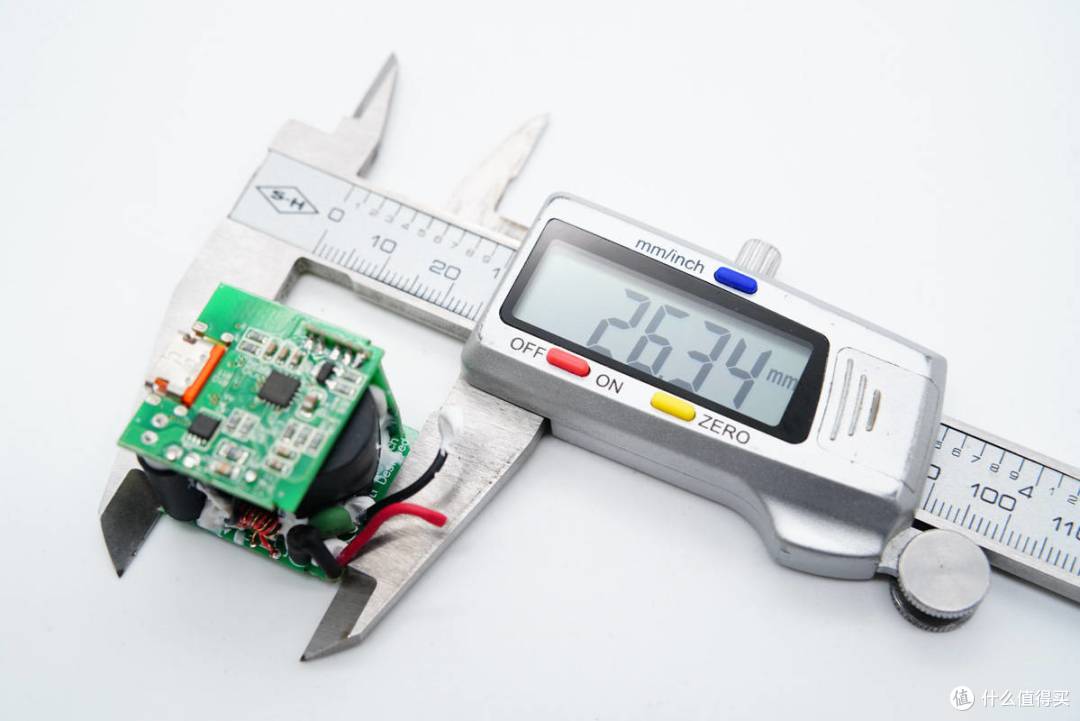

将PCBA模块取出，再测一遍三维，可以看到高度为26.34mm。

宽度为24.46mm。

厚度为26.18mm。整个PCBA模块做得非常小巧。

充电器采用3块小板组合焊接设计，U型结构，是时下迷你充主要设计方法，可以最大化利用内部空间。另外还采用了经典的开关电源宽范围输出，协议芯片通过光耦反馈控制输出电压架构,下面来详细了解各元器件的信息。

充电器输入端设有保险丝、NTC浪涌抑制电阻、共模电感和高压滤波电解电容等器件，电容套上塑料管隔离保护。

输入端小板背面设有整流桥。

保险丝特写，规格为2A 250V。

NTC浪涌抑制电阻用于抑制上电浪涌电流。

共模电感用于滤除EMI干扰。

ABS210整流桥特写。

两颗高压滤波电解电容来自肇庆绿宝石，规格均为400V 15μF。

工字电感特写。

连接小板上设有PI主控芯片，右侧是变压器。

将三块板子拆分开。

充电器主控芯片采用PI SC1548C，内置反激式控制器、初级开关管，以及次级侧同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦及同步整流控制器，内建多重完善的保护功能。

PI SC1548C详细规格资料。

充电头网了解到，采用PI快充芯片的产品还有小米22.5W快充充电器、诺基亚7原装充电器、紫米APB01双模智能充电器、ZMI紫米六位延长线插座等。同时，大麦20W快充充电器、belkin20W氮化镓PD快充、芯片性能获得客户高度认可。

输出VBUS开关管特写，丝印CWT3122AP。

USB-C母座特写，沉板过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

图拉斯迷你20W PD快充充电器边角圆润，使用起来不硌手。输入端为切面设计，搭配固定插脚，充电更稳定。充电器支持PD3.0快充协议，具备5V3A、9V2.22A两组固定电压档位，可满足iPhone8以上机型日常全速快充需求。

充电头网通过拆解了解到，充电器内部不仅采用了U型结构设计，还采用了PI高集成主控芯片SC1548C，对实现充电器小型化很有帮助。此外采用慧能泰USB PD3.0认证协议芯片HUSB339，绿宝石电解电容进行输入滤波，固态电容进行输出滤波，整体用料不错。
