前言

5.1长假在家湖南也终于迎来了夏天,老婆要加班,孩子跟奶奶去乡下了,自己一个人在家,除了搞卫生就是各种修修补补了,正好最近换了新工作,经常要长时间在外面跑,用了2年的NOTE8电池顶不住每天EDU装备里就多了个必需品——充电宝。在家翻箱倒柜掏出了N年前买的小米移动电源2代,由于是旧时代的产物它输入口是microUSB的,充电十分不方便,早就有了改造一番的想法,乘着5.1长假各种买买买之后,终于有时间动手了。

PS:其实在个人看来,魔改从来都不是为了追求完美,而是面对各种鸡肋产品的一种妥协做法,同时也能让你拥有那么一丢丢的成就感,男人的快乐往往就是这么简单~

此次操作需要用到如下工具

必须品:烙铁-焊锡丝-助焊剂三件套(由于要飞线所以最少也是936 T12 907这种可换头的,大妈三宝之一的5元包邮那种确实不大好操作)、一个type-c带板母座(淘宝0.35一个,我一次买了10个...)、一小段线材(没有就剪掉1根USB线从里面抽就好了)、精密螺丝刀-撬棒-热熔胶(这些东西经常逛张大妈的肯定有,各种白菜价产品)、万用表(用来测针脚正负极,焊接完之后再测试下有没有短路)

最好有:拆焊风枪(因为要拆掉之前的microUSB母座,风枪比较方便,烙铁堆锡也行,不过那就要点技术了)、夹具、镊子、水口钳-剥线钳,UV胶或者AB胶之类的都行


改造开始

拆解挺简单的,就是用户撬棒把底部面板撬开,拧掉2颗螺丝,再回头把正面面板撬下来屁股一顶就能抽出来了

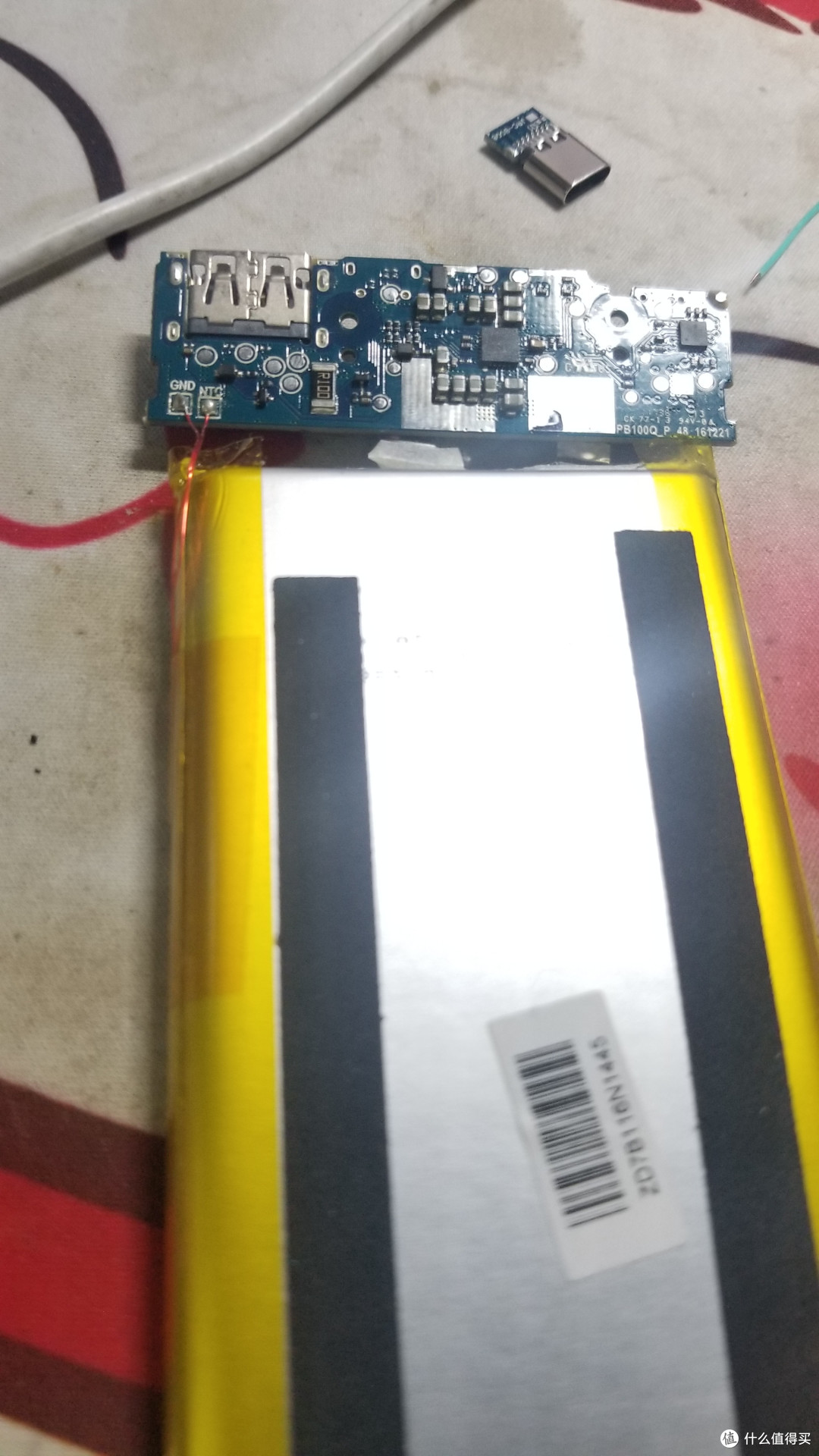

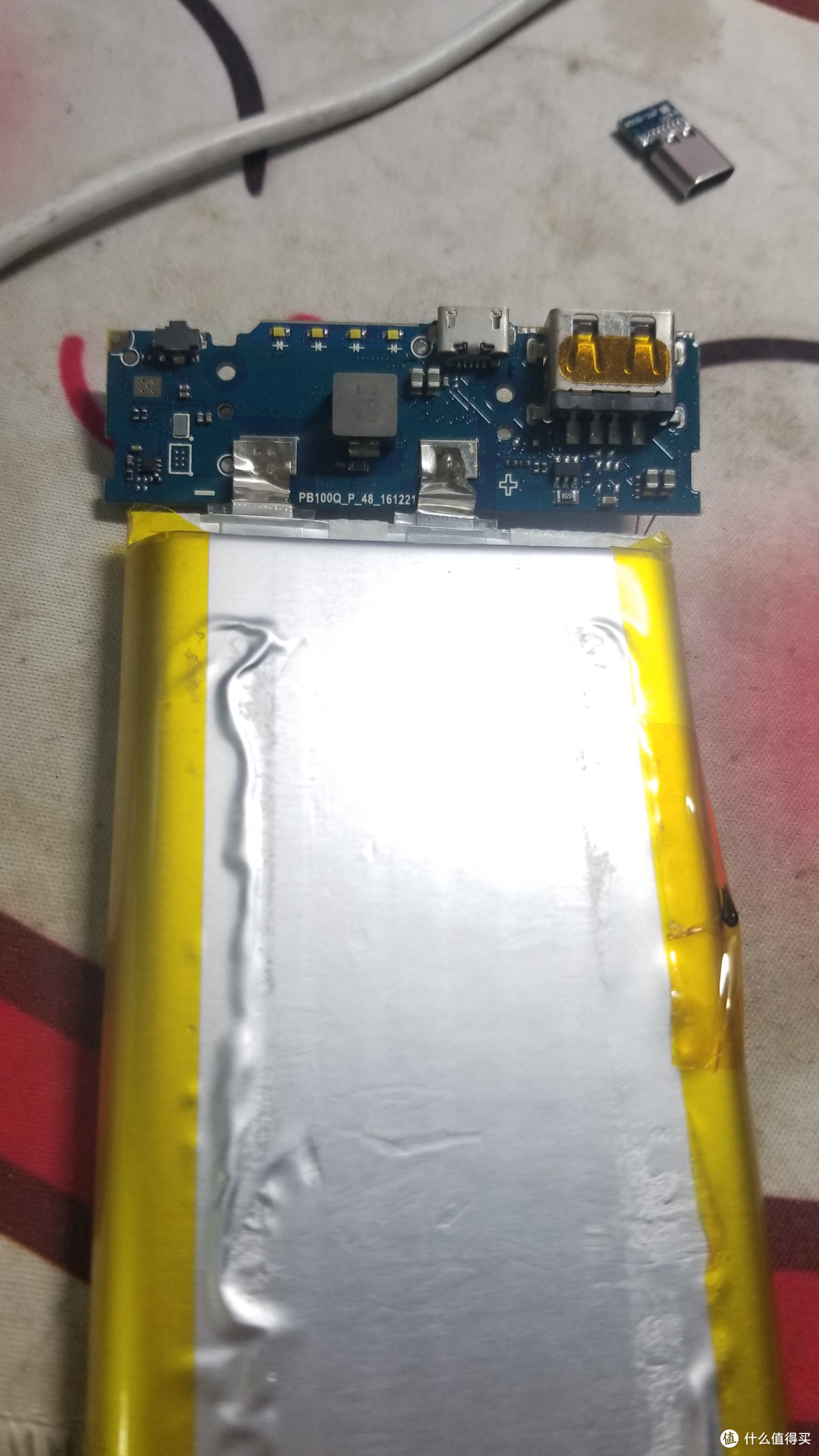

完全拆下来之后先正反面拍个照,免得到时候装不回去了

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

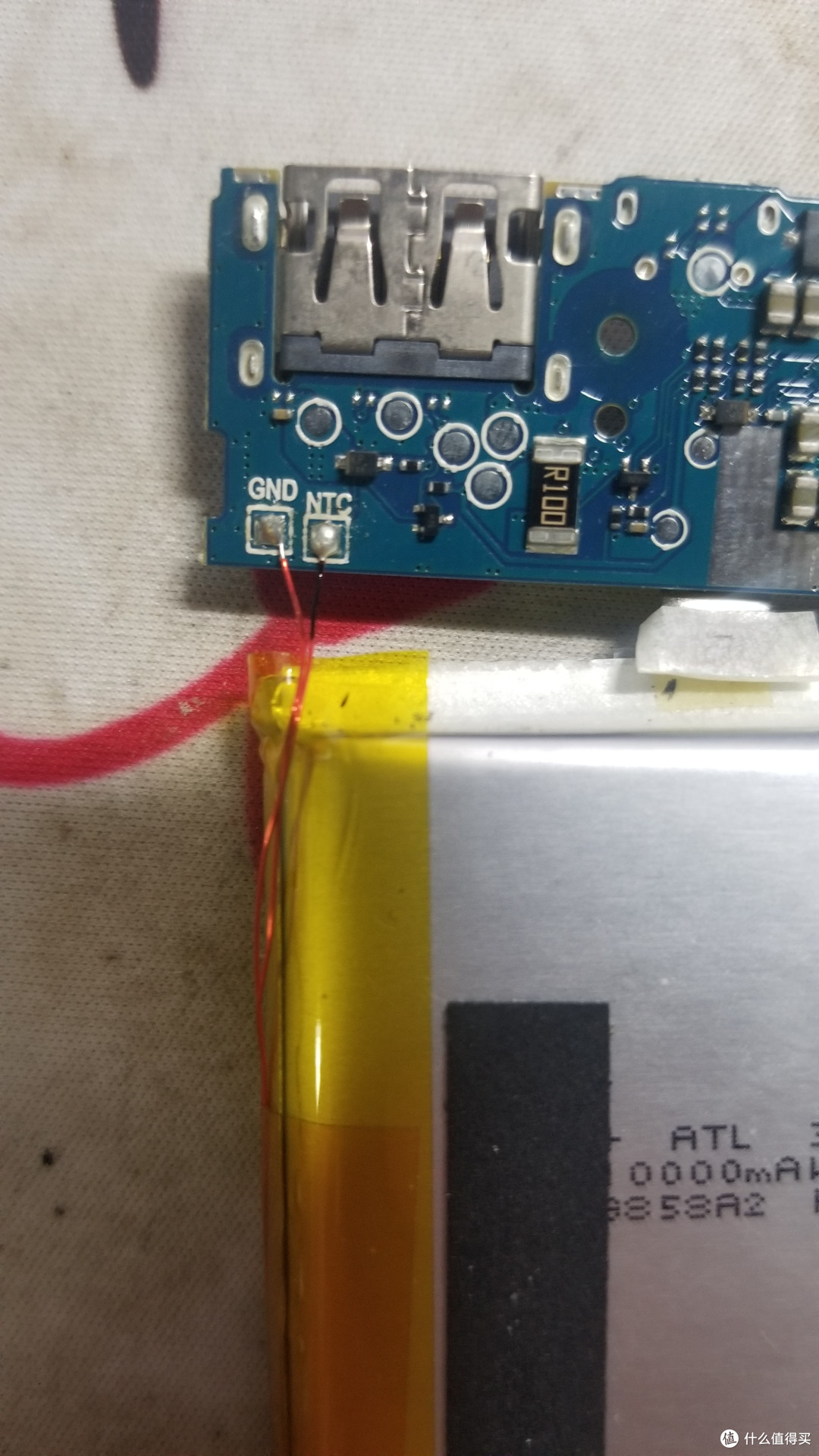

这旁边的是锂电池的温度传感器,因为不知道分不分正反,先给其中一根线涂黑做个标记,然后把两根线焊下来。

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

电池是点焊在上面的,用水口钳和剥线钳配合把电池取下来,这样方便后面的焊接操作,也不怕误操作短路了

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

中间忙着操作...一直忘记拍照了,测量好主板上针脚的线序,然后用风枪把原来的usb母座取下来,准备好飞线,电源电流比较大一点用稍微粗一点的线,中间两根为了飞线方便只是抽了2根小铜丝搓在一起

线序从左到右分别是 电源负极-空脚-数据正极-数据负极-电源正极(其实只要测出两边电源正负极再对照网上的针脚定义图就知道具体线序了)

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

线头另一端按照线序接到type-c母座板子上

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

然后用万用表蜂鸣档量一下线的两端看是不是正常导通,再分别测一下别的点看看有没有短路,确认没问题就用UV胶固定一下顺便阻焊下面的几个大触电,再用双面胶大概固定一下type-c母座的位置看看高度

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

然后就可以把电池接上测试效果了,本来我还担心电池的这个铁片和主板触点不吃锡,还好没问题,这里烙铁温度调高一点,不然难化锡,我是T12调到400度

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

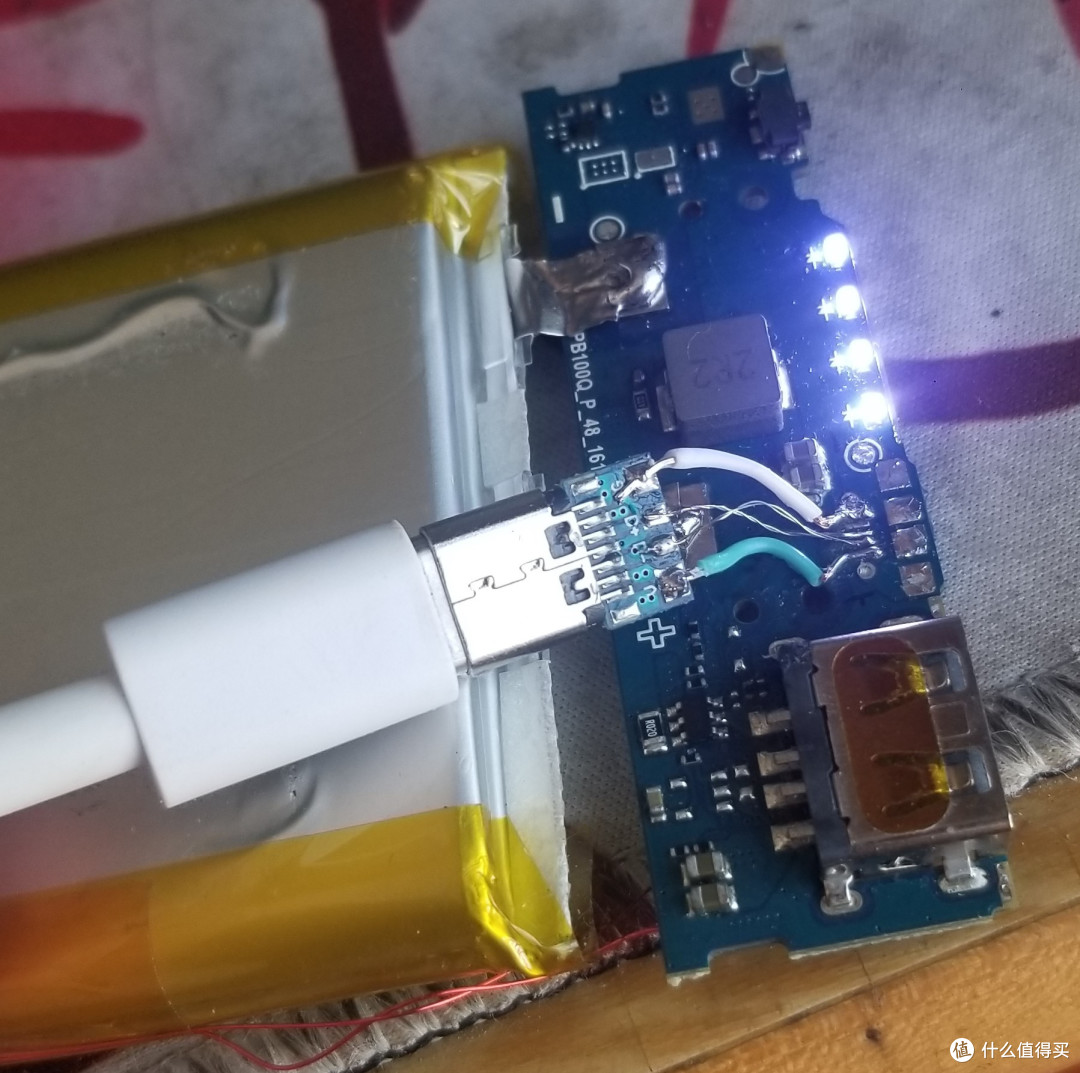

接好电池插线试试看能不能正常充电,快充能不能正常触发。

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

一切正常之后就是用热熔胶彻底固定和开孔了

因为灌了热熔胶这里就挡住了,用水口钳剪掉因为灌了热熔胶这里就挡住了,用水口钳剪掉

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

正面面板上也要进行扩孔,完成后拼装回去金属壳体内,上效果图~

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

老婆孩子不在家,男人的快乐就是这么简单————EDU装备之小米移动电源2代改type-c口

有点点突起没办法了,其实想完全弄平也可以做到,不过我懒得再去重新调整了,而且这样有2层扩孔的辅助固定,还是挺结实的,最终效果完全符合我的预期,正如我开篇所说魔改很难完美,能实现你的需求就好了。

结束语

1个小时的时间,不算原有工具的话,7788加起来不到10块钱的成本,既达成了我的目的剩下了再买新充电宝的钱,也通过自己的动手能力获得了那么一丢丢的成就感。

虽然我们并不一定能奔向诗和远方,但是除了工作家人朋友,总要有一些自己的空间做点有意思的事,这也算是一种调剂的方式吧。(接下来还想折腾一把洋垃圾的海盗船K70 RGB键盘,不过想真有时间估计得到10.1了)

祝各位值友5.1快乐~
