恩杰 NZXT H510 Elite机箱装机体验
2021-09-28 17:12:54
1点赞
3收藏
2评论
恩杰NZXT品牌旗下的H系列机箱以简约的外观设计语言和丰富的功能被大家所追捧和喜爱，恩杰H510 Elite机箱外观紧凑、设计精美。升级后的钢化玻璃前面板，搭配Aer RGB2风扇和机箱自带的RGB灯条，更加适合打造一台绚丽个性化的主机，废话不多下面进入主题：
硬件配置
CPU ：Intel 酷睿i7 11600KF
散热器： 海盗船 H115i RGB PRO XT 280MM
主 板： 微星 Z590 TOMAHAWK WIFI
电 源： 海韵 旗舰钛金 PRIME TX850
机 箱： NZXT H510 Elite 黑色
硬 盘： WD BLACK SN850 PCIe Gen4 500G
显 卡： ZOTAC RTX3060 PGF XGOC
内 存： 宇瞻 NOX DDR4 3600 16G(8Gx2)套装 RGB

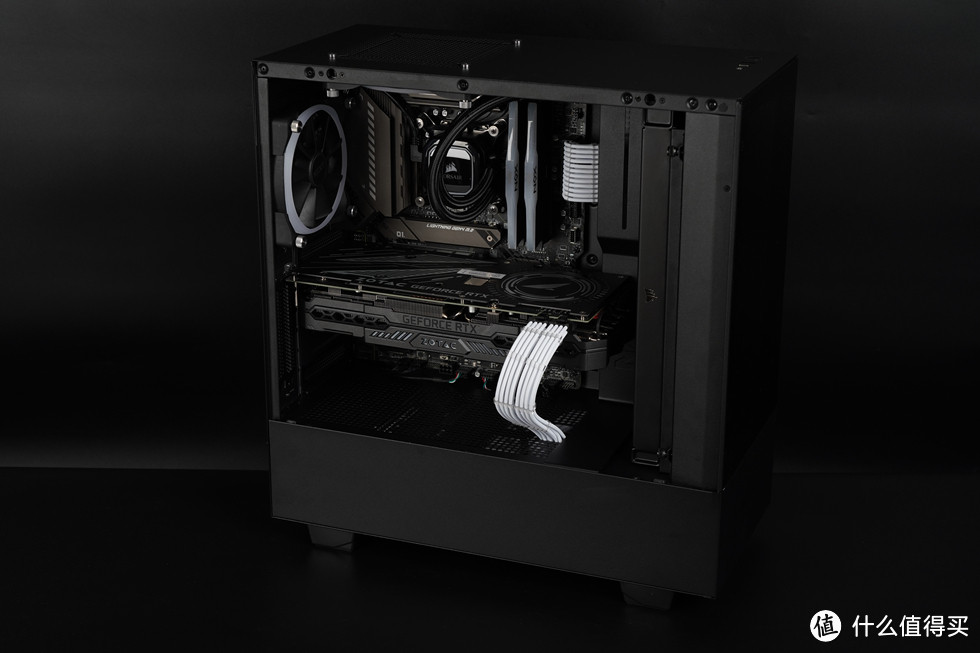

成品展示
硬件展示
首先介绍一下恩杰H510Elite机箱，机箱三围尺寸长宽高分别为：460mm x 210mm x 428mm，是一款比较紧凑型的ATX机箱，放置到桌面也不会感觉到有压迫感。H510Elite机箱一共有黑白两种配色，白色装机太多了，这次选择黑色试试。
机箱左侧板以及前面板为半透的钢化玻璃，灯光系统部分机箱除了自带两枚恩杰的Aer RGB 2 14CM风扇之外，还有机箱内部的HUE 2 RGB灯带以及灯效控制盒也都配备齐全了，可谓性价比十足。机箱整体材质采用0.8mm厚度的SECC钢板材质，表面做了磨砂的喷涂质感十足。

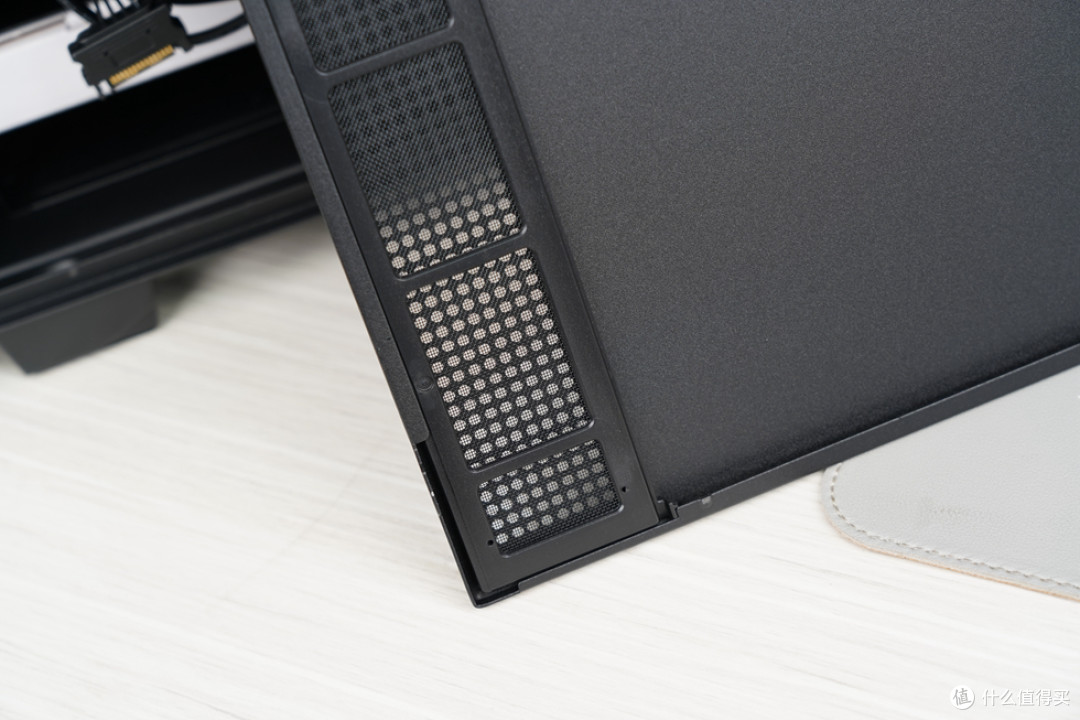

机箱右侧板做了开孔处理，其实位于机箱前面板的底部也有开孔来加强机箱风道，并配备了可拆卸防尘网便于日常清洁。
机箱内部结构为开放式设计，右侧贯穿式的LOGO挡板起到装饰作用的同时还能藏线。
机箱背部配有理线槽，外加魔术扎带固定，横平竖直加弯角的走线设计都为背线整理提供了便利。
机箱尾部标准的ATX机箱设置，值得一提的是预留有显卡竖状位，不过支持双槽显卡的安装，另外PCIE延长线需要单独购买。
电源仓底部也有可拆卸的防尘网覆盖，拆装清理很方便。
机箱顶部的RGB灯带大爱，位于机箱顶部和尾部，分别配备了一枚Aer F140和Aer F120风扇。
位于前面板的可拆卸风扇支架。
脚垫做工用料也非常的厚实，并配有橡胶减震。为沉重的机箱整体提供足够的支撑和稳定性，可以明显看到电源进风口以及机箱前面板下方的进风口，都覆盖了方便拆卸的防尘滤网。
Smart Device V2智能设备控制器，通过内置的芯片可以控制两个HUE 2 RGB光效组件及系统的散热组件，可以通过NZXT CAM软件来控制RGB光效，省去了单独购买控制器的开支。
机箱背部的2.5寸硬盘位。

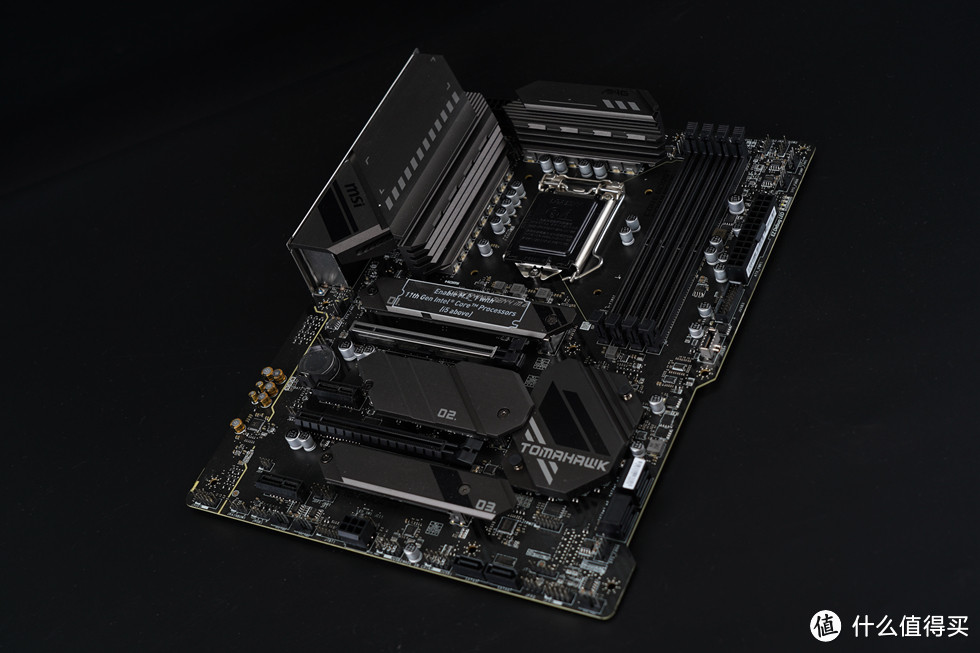

微星的MAG Z590 TOMAHAWK WIFI采用ATX版型设计，整体灰黑配色。但有点不同的是SATA接口位置的PCB被裁掉了一块。
CPU菊花还是LGA 1200插槽，同时向下兼容 Intel第10代、第 11 代处理器。
供电部分14+2+1相供电，配备Dr MOS，每相最高能承载60A电流。

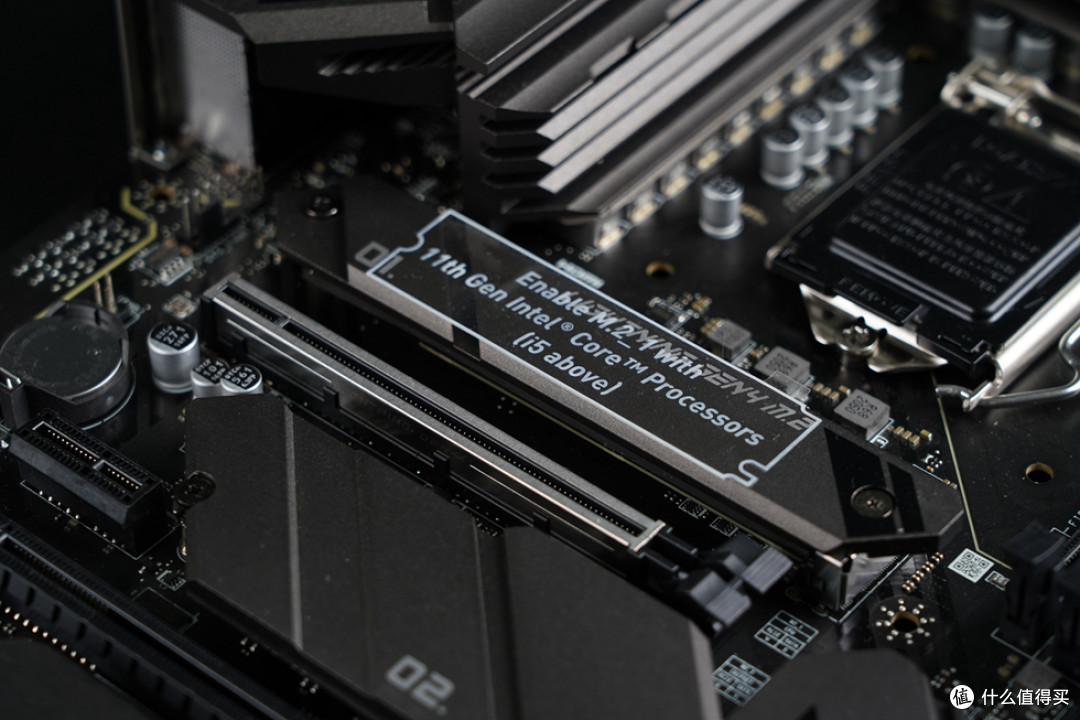

提供了两根PCI-E x16插槽，其中一根有装甲保护是由CPU所提供的，使用11代CPU可支持PCI-E 4.0 x16，使用10代酷睿时只能跑在3.0模式，另外那个是由PCH提供的，只能跑在PCIE-3.0x4，也就是说这主板不支持CPU的PCI-E x16通道拆分。两个PCI-E x1插槽也是由PCH提供，运行在3.0模式，如果在第一个PCI-E x1接口插了东西的话下面那个PCI-E x16口也会只剩下x1的带宽。
第一个M.2接口是直接由CPU提供的，最多可支持M.2 22110，支持PCI-E 4.0/3.0 x4，上面也有明显的提示这个接口只有安装11代Core i5以上的处理器时才会生效，不支持SATA SSD。 第二与第三个M.2都是由PCH提供的，均只能支持M.2 2280，都支持PCI-E 3.0 x4或SATA 6Gbps，不过第三个M.2接口如果安装了任何SSD都会导致主板底部那两个SATA口失效，所以微星也把M.2散热片安装到第一、二个接口上让你优先用这两个口。
内存方面提供了4条DDR4内存插槽，支持X.M.P.， 最大可支持128GB的内存容量，支持的最高内存频率能到5333MHz。
主板的声卡是最新的Realtek ALC4080，搭配日本Chemi-con的音频电容。
一体式I/O挡板设计已经成为主流，提供了2个USB 2.0，4个USB 3.2 Gen 1，1个USB 3.2 Gen 2 Type-A，1个USB 3.2 Gen 2*2 Type-C，音频接口有5个3.5mm口，1个SPDIF输出，Intel I225-V 2.5G网卡，AX210 WiFi 6E无线网卡、视频输出接口有HDMI与DisPlayPort各一个。同时还有Flash BIOS Button，支持在不安装CPU、内存、显卡的情况下刷新BIOS。
8+4PIN外接供电。
规整的主板背面。
内存还是宇瞻NOX暗黑女神8G*2 3600MHz套装，一直稳定使用。

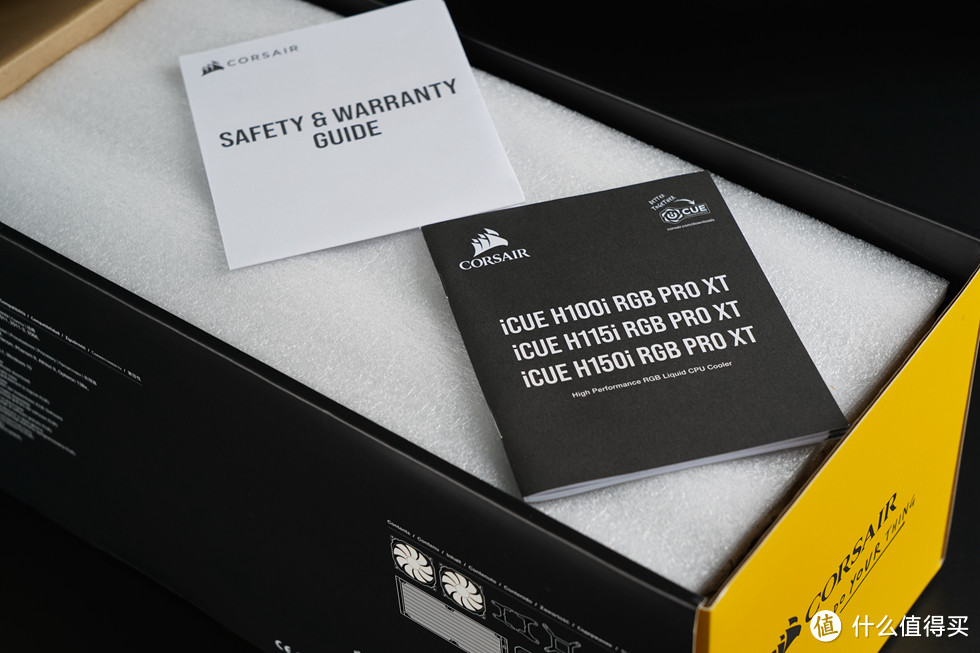

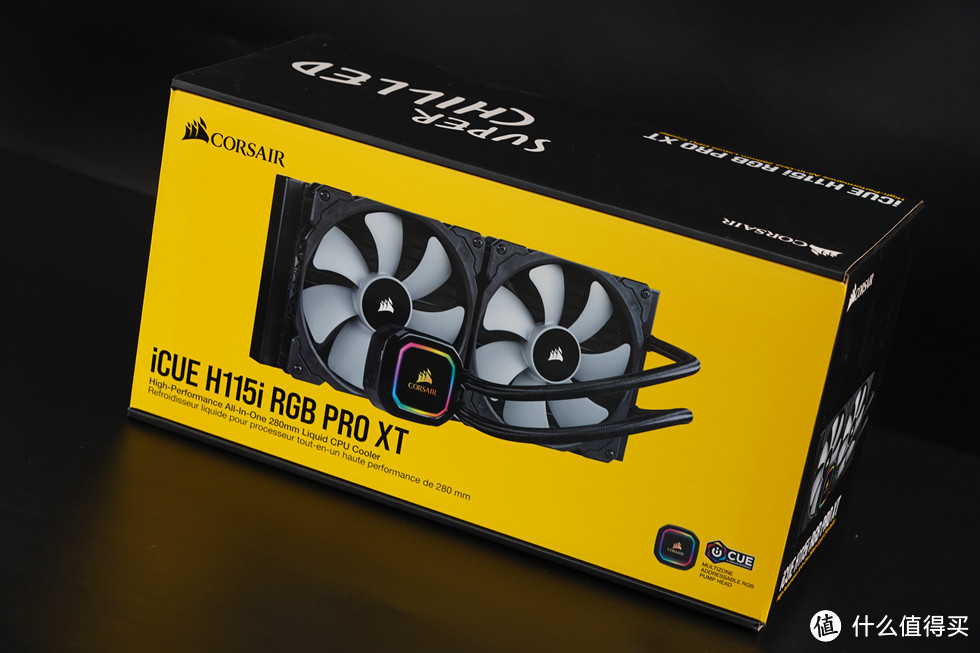

散热是贼船的H115i RGB PRO XT，黑黄配色的包装亮瞎眼。
散热器附件一览，模块化免工具安装的扣具，金属底座。

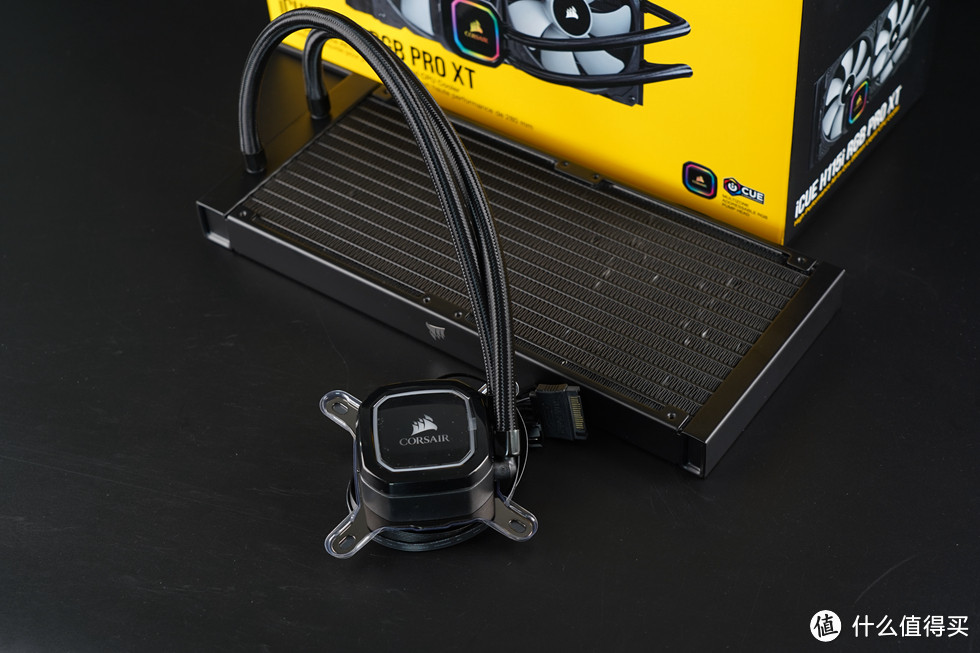

散热器本体。

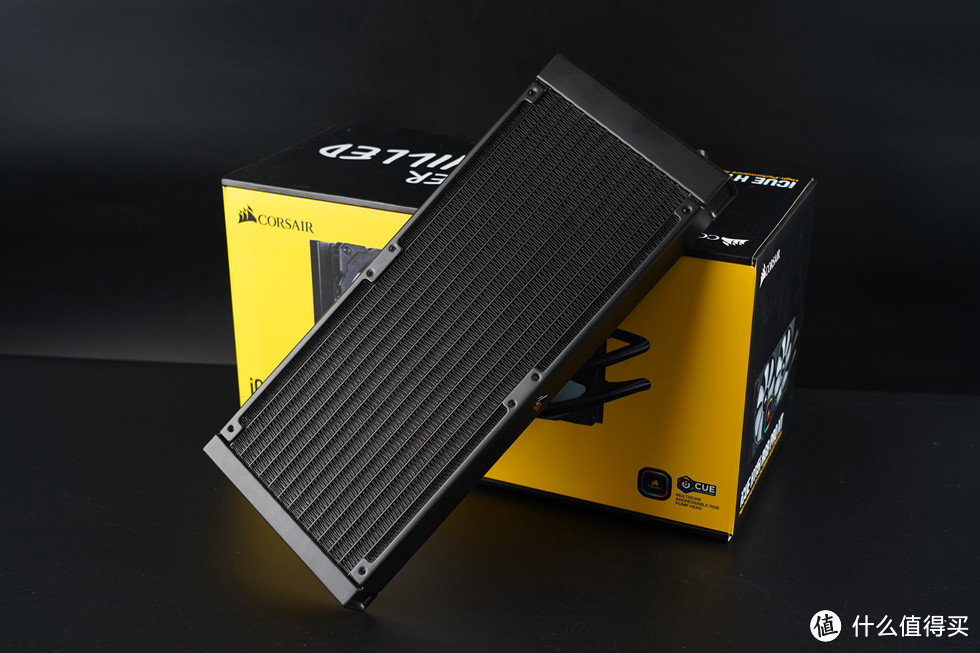

280毫米水冷排。
冷头采用经典设计图案，很耐看。
加大的纯铜底座，并预涂好了硅脂。
自带两把ML120PWM风扇，不过不支持RGB灯效。
为了统一协调灯光效果机箱风扇也都换成了Aer RGB 2。
Aer RGB 2风扇这个光圈的确很好看，黑白配色的整体经典简约，磨砂质感的灯罩也使得灯效不是那么耀眼，也看不到LED灯珠，反正看着非常舒服。
恩杰AER RGB 2风扇的一侧设计有两个分别印有OUT、IN标志的接口，顾名思义，分别对应输出、输入的意思，这是用于将风扇串联起来使用的。同时，位于串联风扇组的第一个风扇，其OUT口需要通过配件里的专用线连接HUE 2控制器或者H710i机箱自带的那个控制器的RGB接口。
显卡是来自索泰的采用新版芯片的RTX 3060PGF版本。
第一次使用PGF系列，PGF定位于高端旗舰，显卡在外观设计语言上延续上一代作品的科技宇宙观，深灰与银白色外表皮的交替之中穿插着黑色金属构件，既张扬个性，亦尊显奢华。覆盖全卡的全新星冕灯效系统支持 ARGB 灯效分区控制、1680 万色随心调节和数十种预设灯效。
RTX 3060PGF的尺寸为309mm x 136mm x 61mm，采用3槽设计。

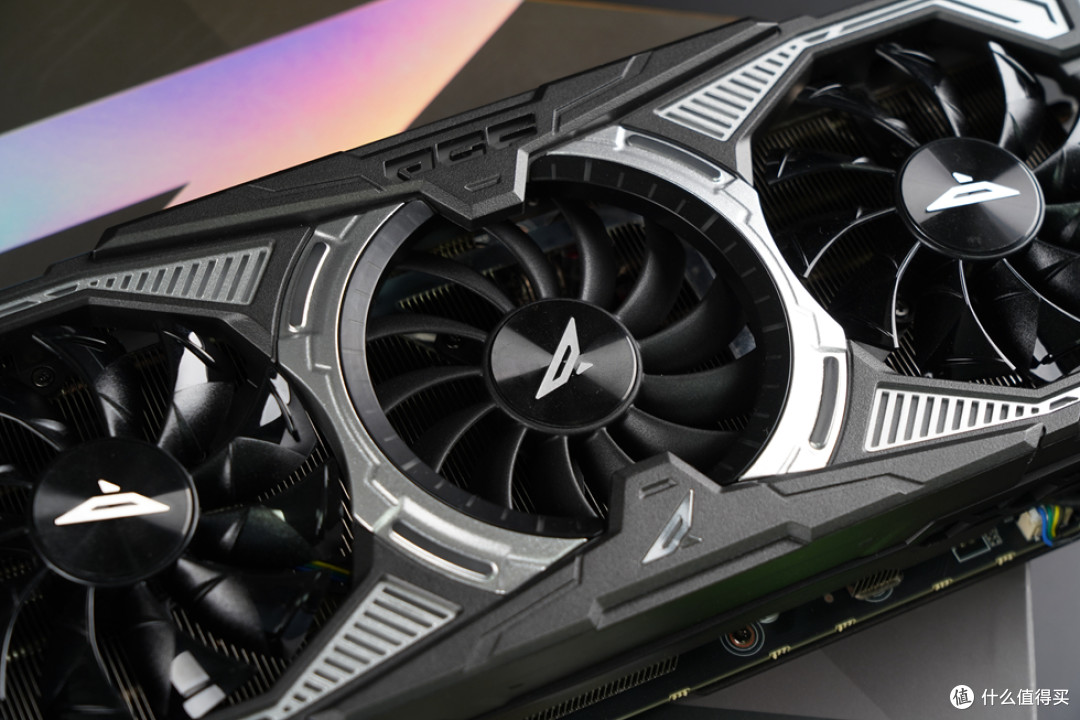

盾鳞风扇仿生鲨鱼盾鳞结构设计，有效降低风阻和噪音。
肩部的索泰LOGO支持RGB灯效联动。
采用双8PIN外接供电。
7 根全新的冰脉复合热管不仅增加了热管壁厚度 , 还新增了热管内壁脉络状导液沟槽，加大冷凝液与热管内壁接触面积 , 加快冷凝液导热循环，有效降低热阻，大大提升热管导热效率。
极光装甲背板使用高强度铝合金制造，通过多点反锁结构 , 保护显卡 PCB 不会弯曲变形；同时使用高导热系数的导热帖将显存的热量快速传导到大面积高强度铝合金背板上 , 降低显存和 PCB 温度；特别增添的 PGF LOGO 信仰灯点缀背板，并支持各种灯效模式。
接口方面提供了三个DP1.4和一个HDMI2.1。
装机展示
整机测试
完毕......
