修显卡的UP主最近发了条心酸内容：短短两天，收到7张供电接口烧毁的显卡。这不是个例，最近一年多，高端显卡圈这种事故越来越频繁。知乎哔哩哔哩知乎
什么概念？在5090都能被炒上天的市场里，这7张卡随便一张，都可能是某人几个月的工资，说烧就烧了。

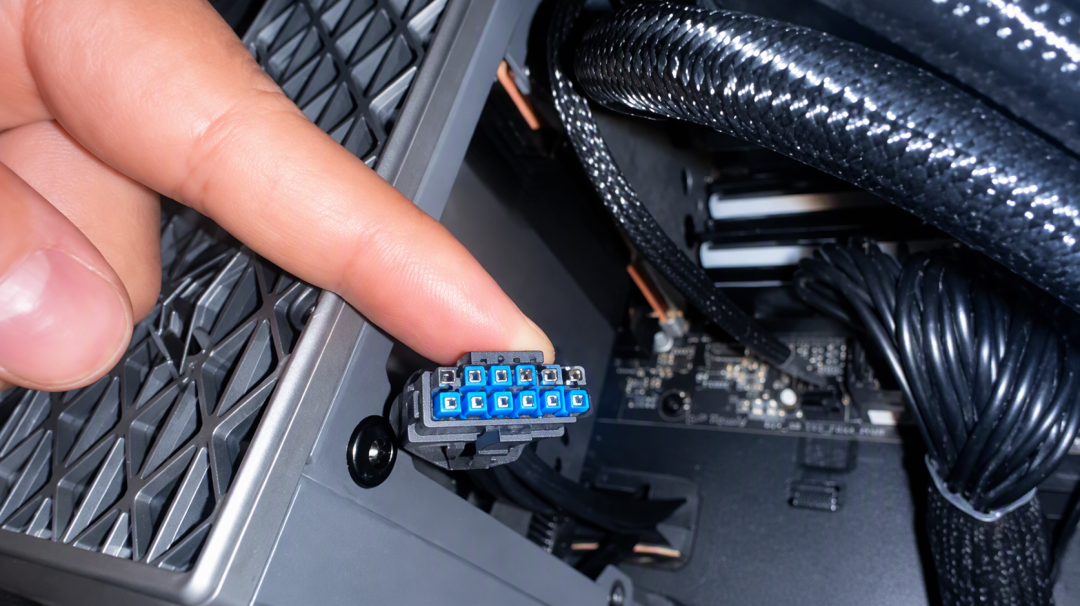

出问题的位置高度集中：显卡侧面那个16针供电接口，学名12V-2x6，前身叫12VHPWR。它的任务是把最高600W的电力从电源送进显卡，是目前DIY装机里承载密度最高的接口。知乎

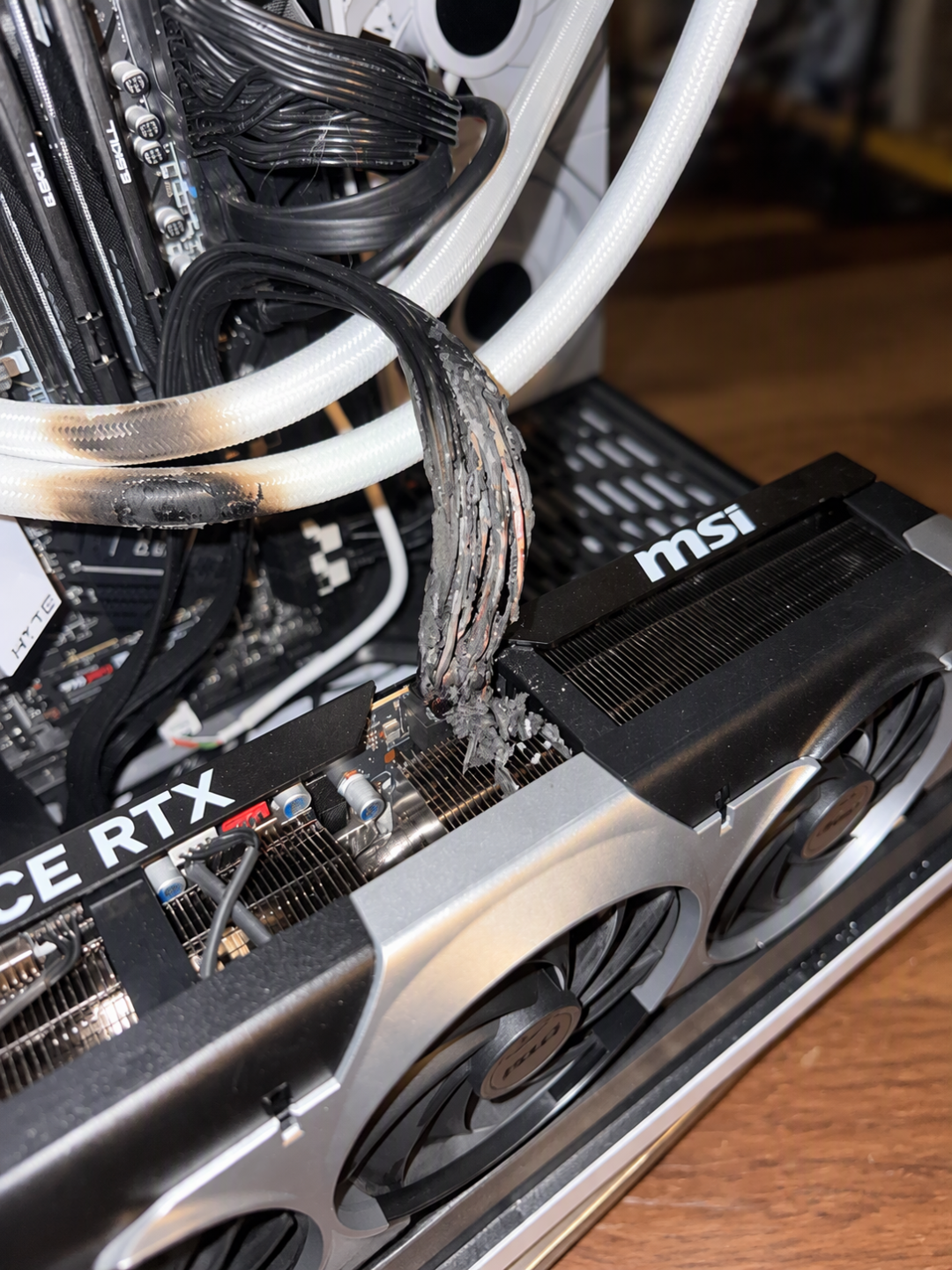

而上个月刚解锁的DLSS 5，恰好是它的天敌。有玩家用微星RTX 5090测试《NBA 2K27》的DLSS 5，整卡功耗从450W左右直接跳到610W以上——不是瞬时尖峰，是长时间维持。结果接口塑料熔化，插头插座粘死，多个端子严重热损伤。Tom’s Hardware也测过：公版5090开DLSS 5功耗551W，双16pin的微星闪电突破700W。600W上限的接口被这样顶着烧，不出事才怪。知乎
为什么会烧？把全网实测数据捋一遍，就三个字：少、偏、瞎。
少，是余量少。600W摊到6根12V针脚，每根约8.3A，而针脚规格只有8.5A到9.5A，满载就是贴着天花板跑。对比老8pin：150W摊3根线，每根4.2A，规格9A起步，余量翻倍还多。知乎
偏，是电流偏。针脚间只要有一点接触电阻差异，电流就往阻力最小的那根挤。der8auer复现实验：570W负载下，6根线里一根扛了22A，超额定两倍多，其余只有2到3A；4分钟热点突破150°C，而接口外壳耐热上限只有105°C。Hardware Unboxed实测同样吓人：单线22A，热成像最高175°C。知乎
瞎，是监控瞎。拆解博主BuildZoid指出，从40系开始英伟达把12V针脚全部并联，感知电流的分流电阻一路砍到5090公版只剩1个。显卡根本不知道哪根线在过载，哪怕6根断了5根照样满功率跑，烧起来毫无反应。知乎

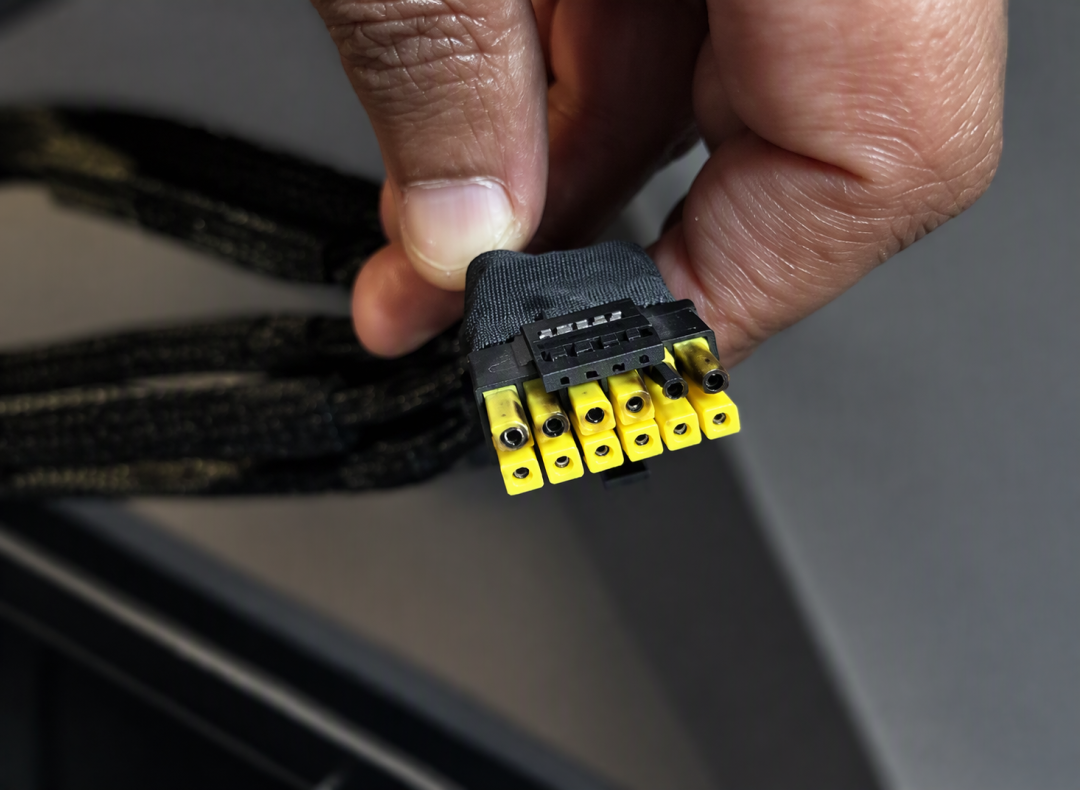

最扎心的案例：有用户把技嘉5090 AORUS Master功耗锁到500W，比默认低100W，用附带转接线平稳跑了7个月，针脚照样熔化，中招的也不只是普通玩家。所以别再怪用户"没插紧"，这接口长期满载，不管怎么改，大概率都会烧。知乎知乎
卡这么贵，几个现在就能做的自保动作：
能用原生线就用原生线。 ATX 3.1电源直接走原生12V-2x6线，少用3×8pin转接；必须转接时，每路8pin尽量来自电源的不同线缆，别串联分叉。知乎
别硬弯线。 接头后方35mm内不能弯折，紧凑机箱是重灾区。
每月拔出来看一眼。 针脚发黑、变形、有糊味都是预兆，熔毁前基本有信号。
开DLSS 5时盯着功耗。 5090用户可适当锁功率上限，或开启微星GPU Safeguard+、华硕逐针电流监测这类保护功能。
有钱可以上个保险。 WireView功耗监测器、最近上市的显卡哨兵，甚至酷冷至尊承诺3年烧毁全额赔付的"显卡卫士"，都是冲着这个痛点来的。哔哩哔哩知乎
说句实话，这些都是补丁。这套接口的规格在12VHPWR时代就定死了，而旗舰卡的功耗和瞬时尖峰早就换了人间。PCI-SIG真正该回答的是：标准本身，什么时候改？
在那之前，祝大家的显卡都远离糊味。顺便问一句：你上次检查自己显卡的供电接口，是什么时候？
