前言

近期，充电头网拿到了闪极推出的一款苹显磁吸充电宝Vision Mag。在外观方面，它采用了苹果同款的铝合金材质，配合细腻的倒角处理，不仅做到了贴合不挡镜头，还带来了温润舒适的握持手感。

相关阅读：可自动识别 iPhone 型号！闪极「苹显」磁吸充电宝 Vision Mag上手体验

这款产品最大的亮点在于全球首创搭载了一块AI全彩智能显示屏。这块屏幕打破了传统充电宝仅靠指示灯显示电量的痛点，能直观展现剩余电量和实时充电功率，更实现了“一贴秒识iPhone”型号的功能，极客风范十足。

闪极这款移动电源支持15W磁吸无线快充，并具备最高20W的PD有线快充能力。其内部配备了可通过针刺的5000mAh安全电芯，让用户可以安心带上飞机。

下面充电头网就为大家带来这款产品的详细拆解，一起来看看其内部的做工与用料如何。

产品外观

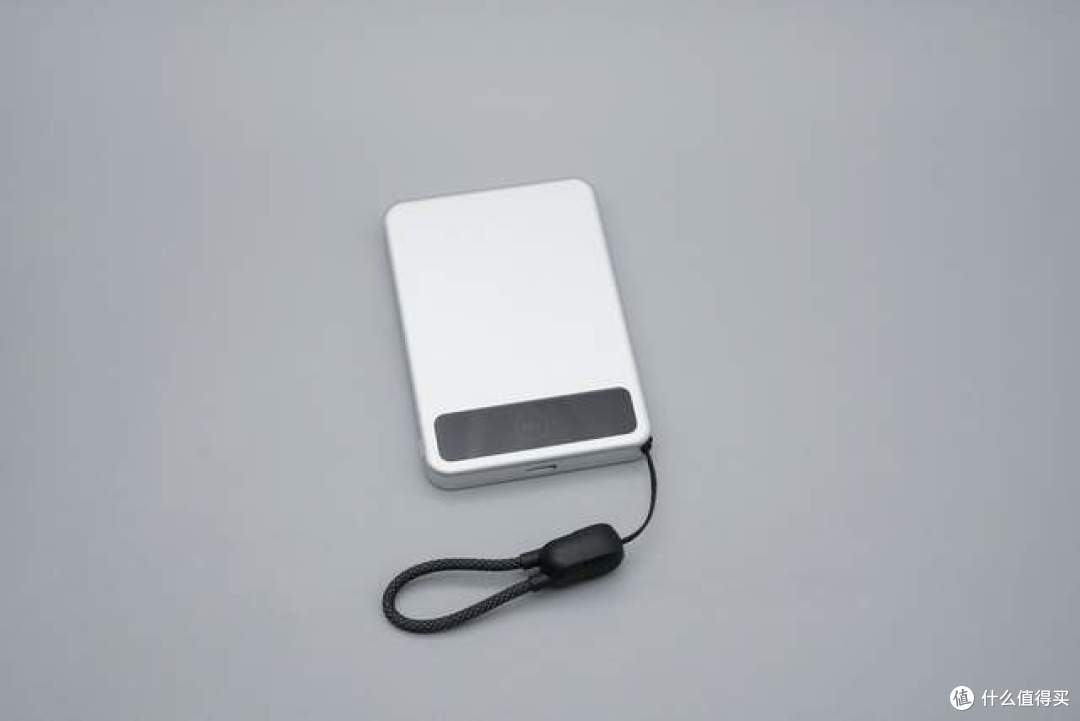

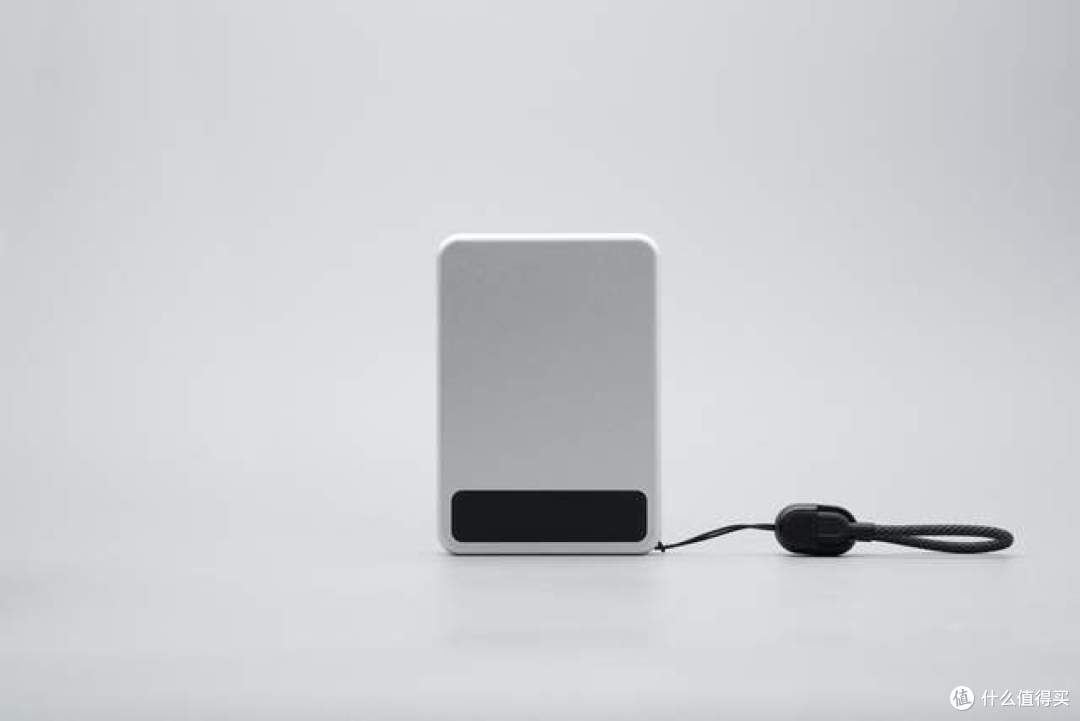

闪极苹显磁吸充电宝Vision Mag正面采用银色金属机身，下方嵌有一块黑色亮面的智能显示屏视窗，右下角还配备了一条编织挂绳，整体设计简约。

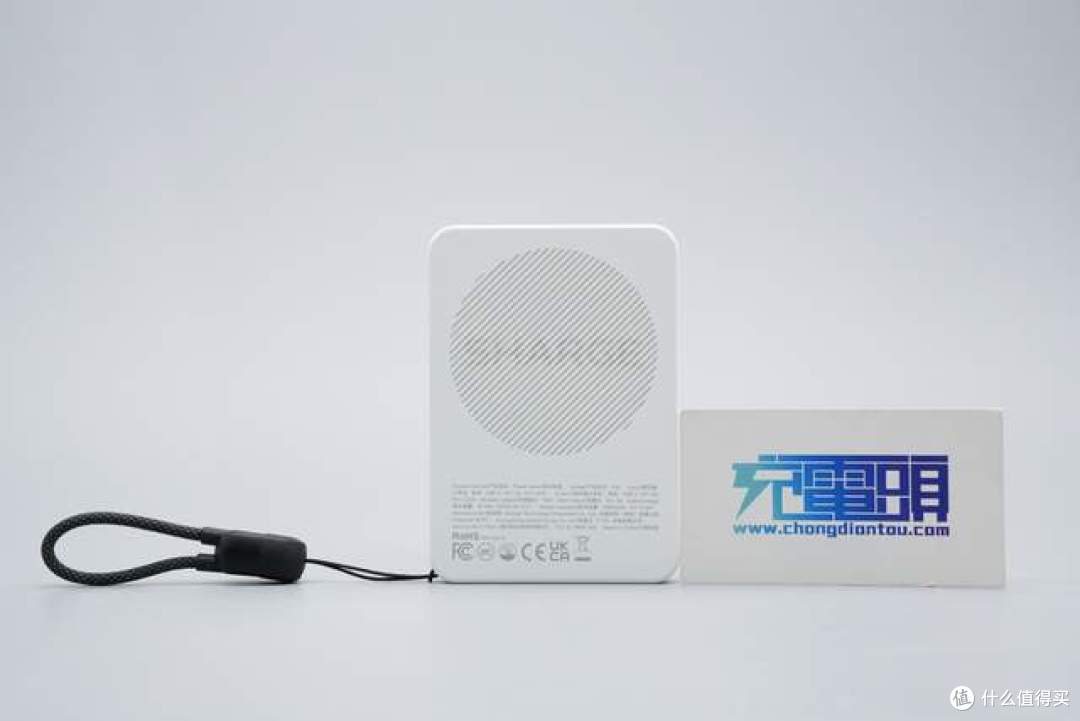

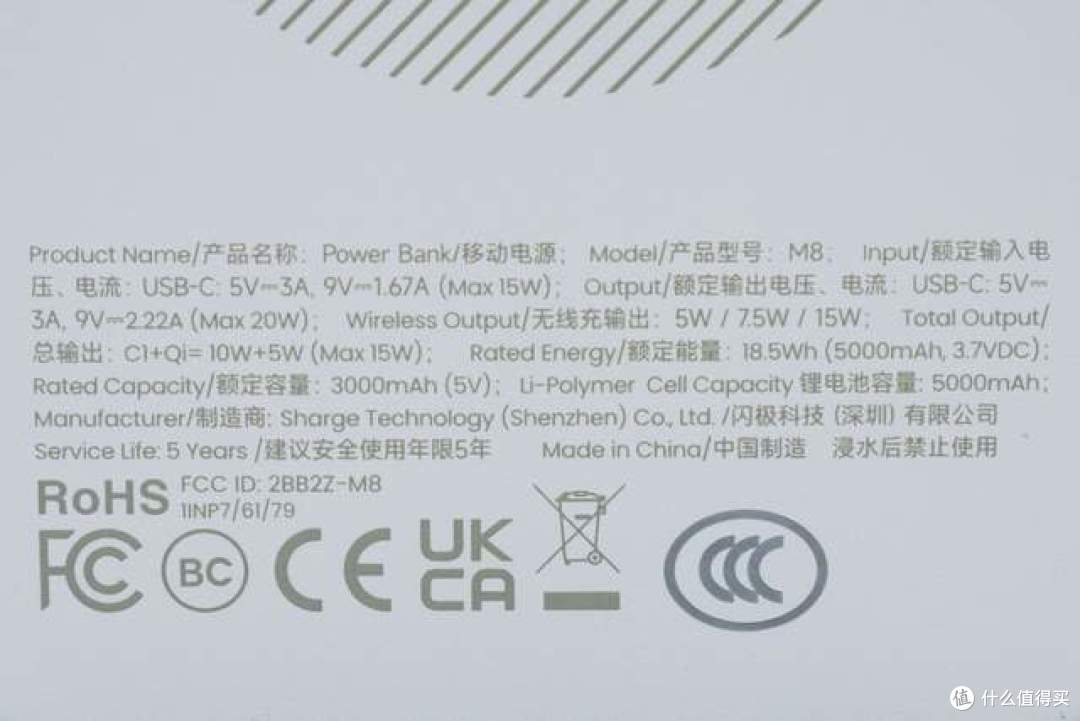

翻到产品背面，外壳底部印有详细的产品参数铭牌，包括型号、容量以及输入输出功率等信息。

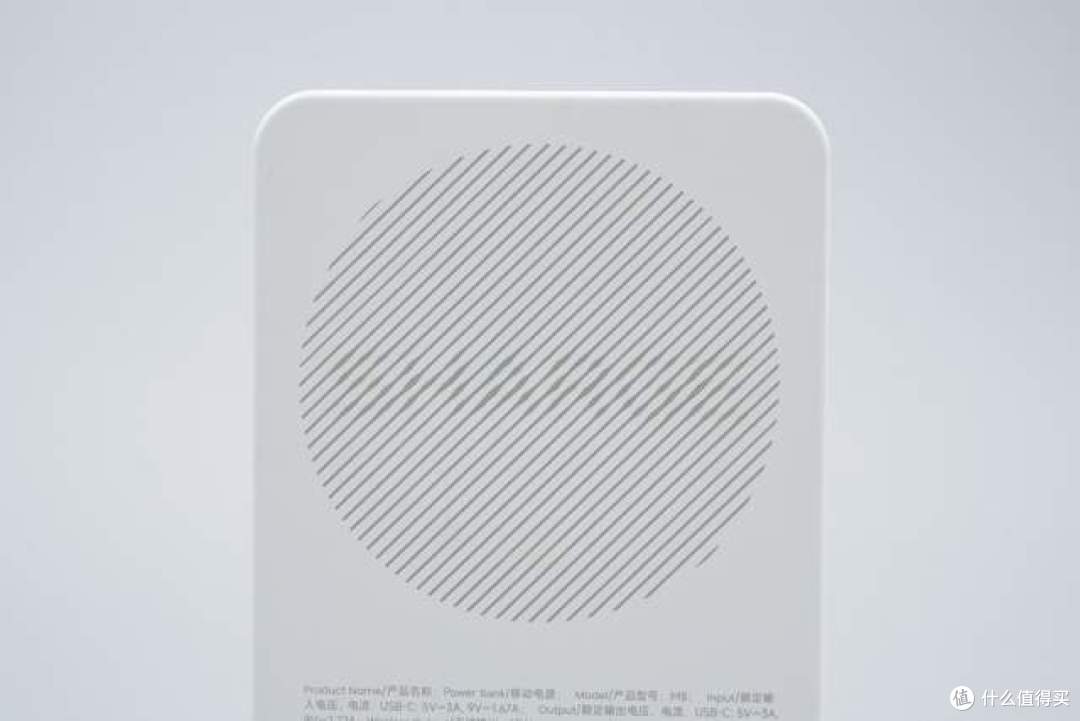

背面的磁吸无线充区域采用了斜条纹镂空设计，增加了产品细节的层次感。

产品详细参数信息如下：

产品名称：移动电源

产品型号：M8

额定输入：USB-C: 5V 3A, 9V 1.67A (Max 15W)

额定输出：USB-C: 5V 3A, 9V 2.22A (Max 20W)

无线充输出：5W / 7.5W / 15W

总输出：C1+Qi 10W+5W (Max 15W)

额定能量：18.5Wh (5000mAh, 3.7VDC)

额定容量：3000mAh (5V)

锂电池容量：5000mAh

制造商：闪极科技 (深圳) 有限公司

建议安全使用年限：5年

中国制造

该产品通过了3C认证

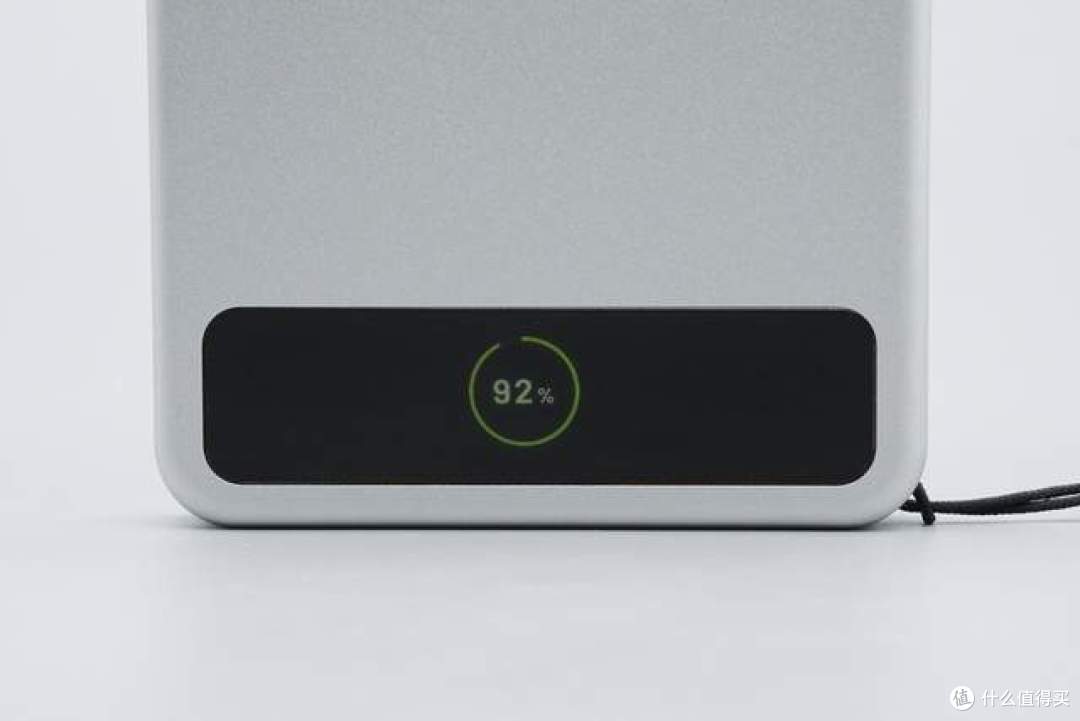

按下电源键，显示屏可显示剩余电量。

长按按键还可以翻转显示方向。

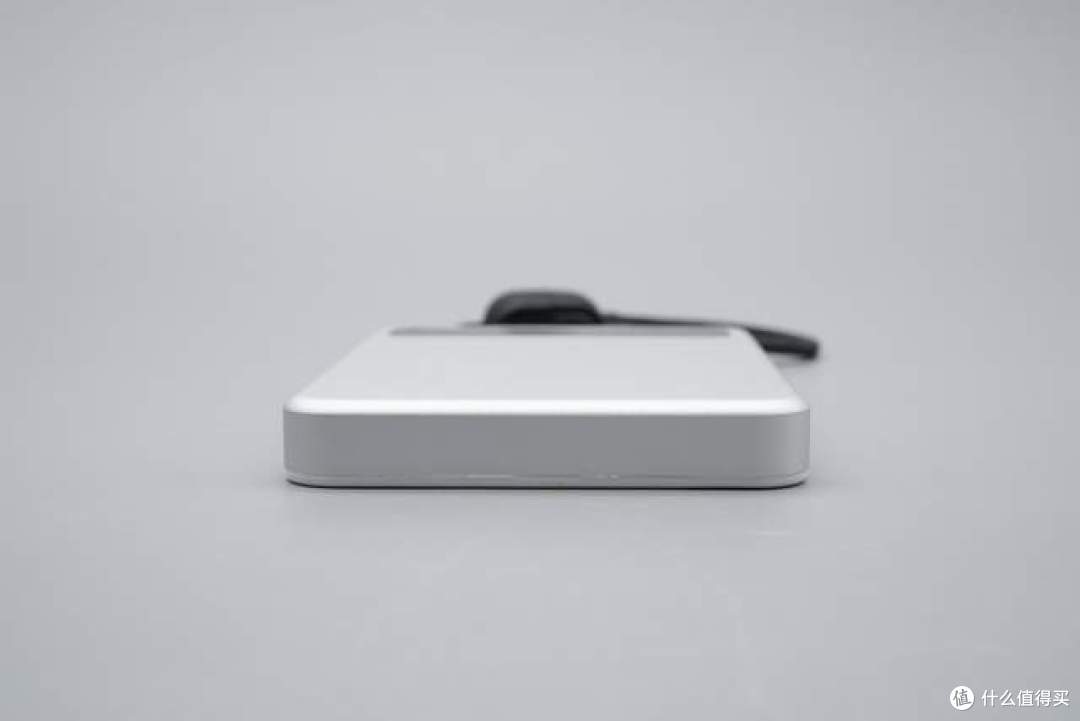

产品整体边缘经过了圆润的倒角处理，银黑撞色设计也让这款移动电源看起来更精致。侧边挂绳的加入还方便用户挂在手腕或背包上。

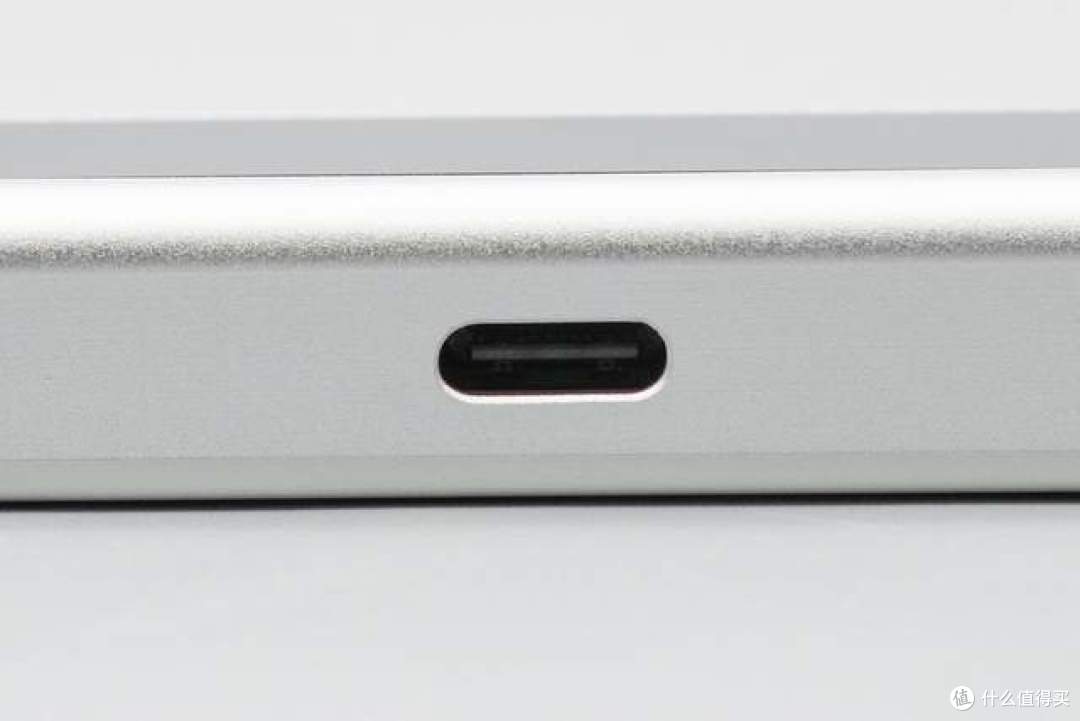

机身的底部中心位置配备了一个单USB-C接口。

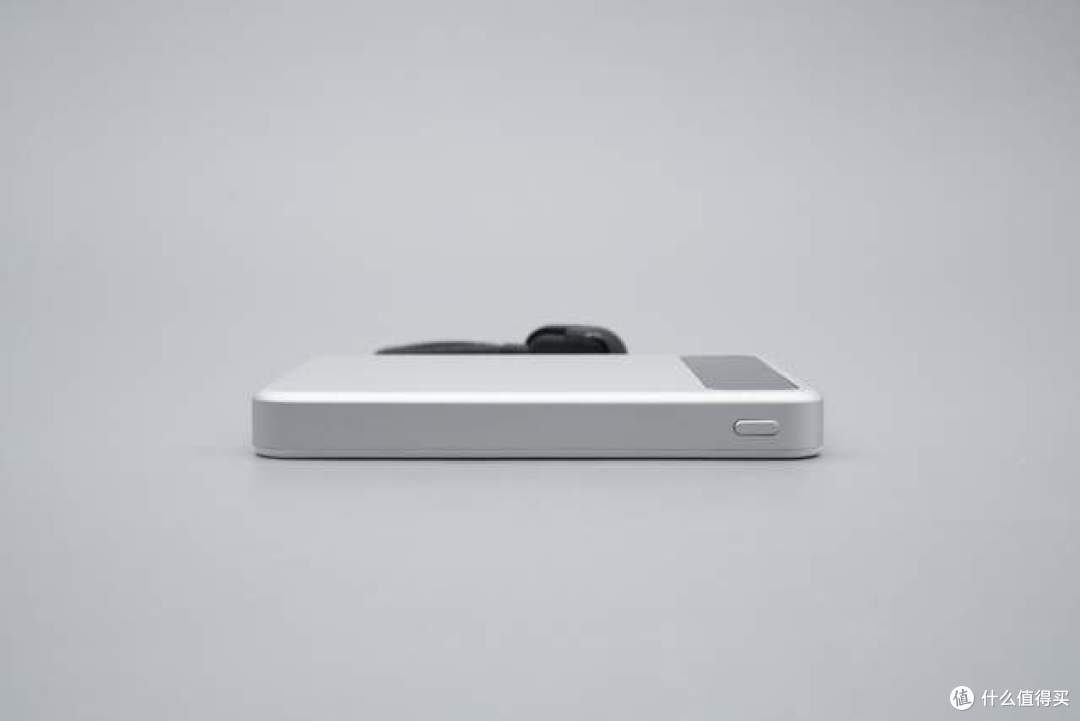

机身的侧边设有一颗电源按键，按键键程适中，反馈清晰。

机身顶部无按键、接口。

产品使用场景

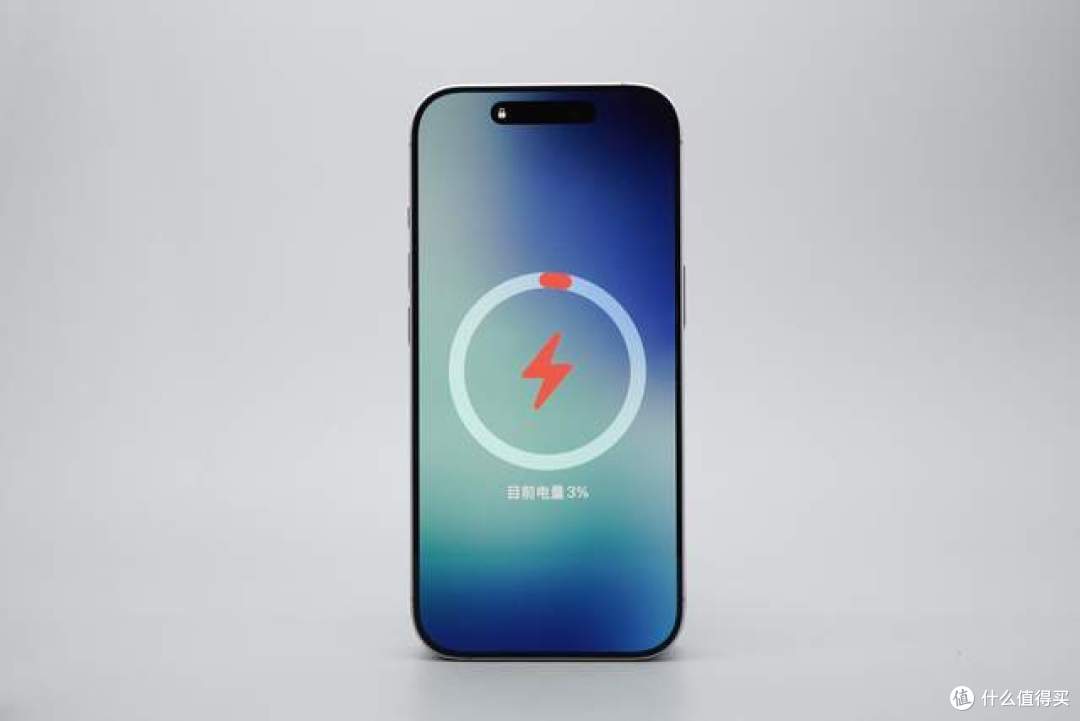

将产品吸附在iPhone 17 Pro Max背面，手机弹出磁吸充电动画。

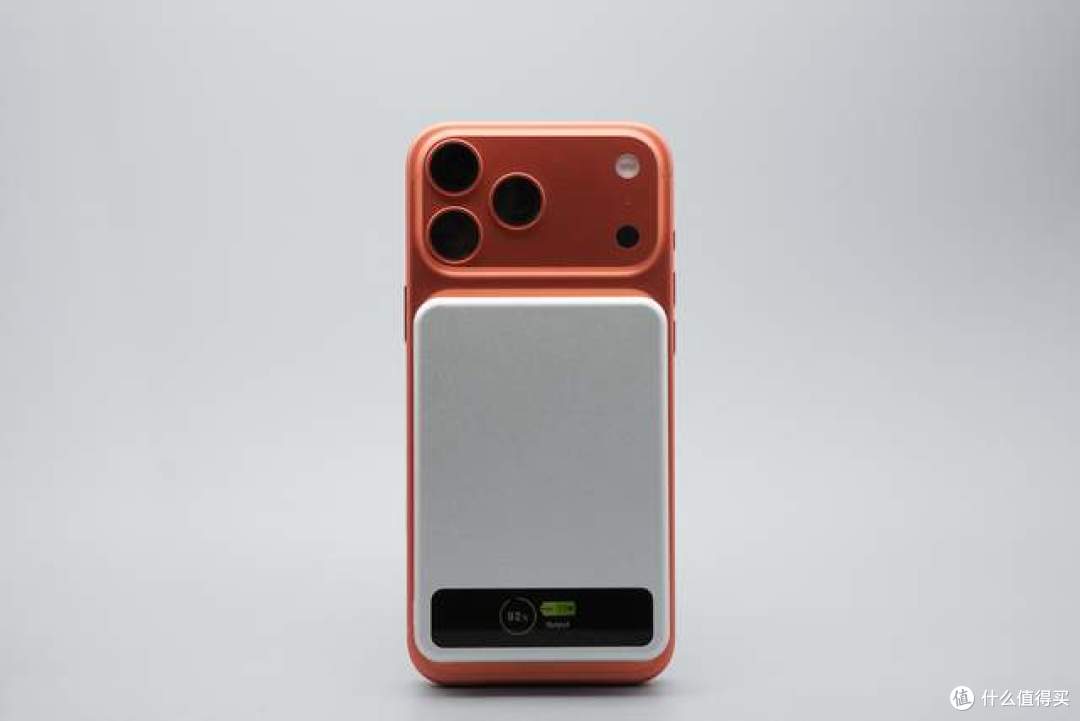

移动电源吸附后不会遮挡镜头，且贴合稳固。

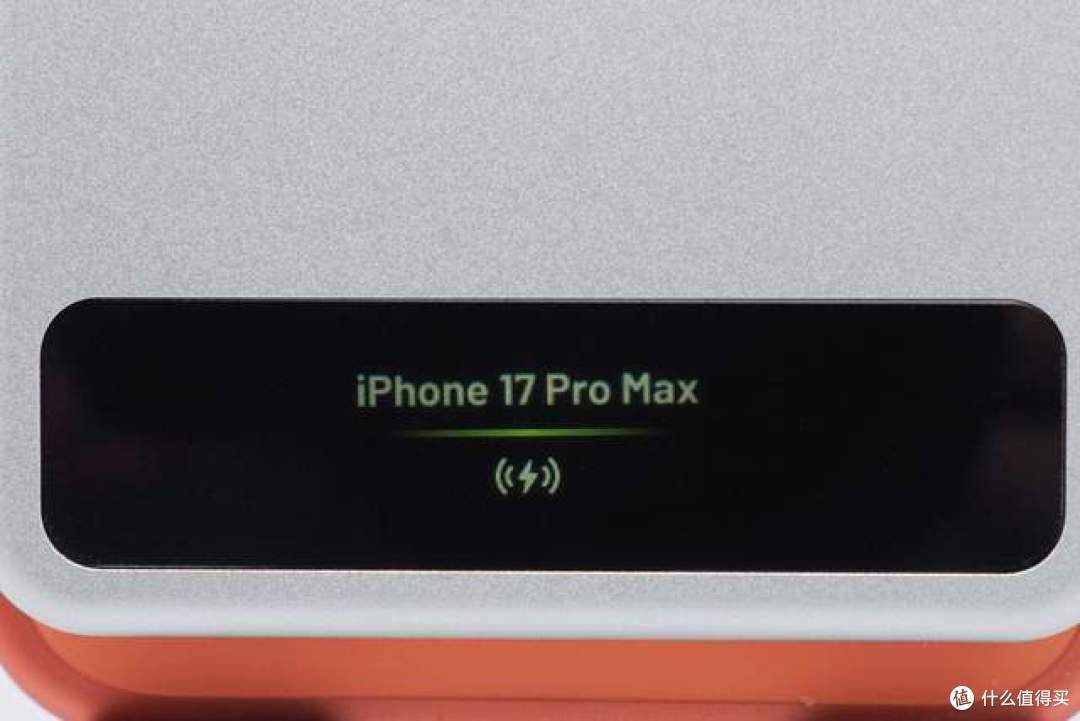

在无线充电过程中，产品的智能屏幕甚至能直接读取并显示正在充电的设备型号。

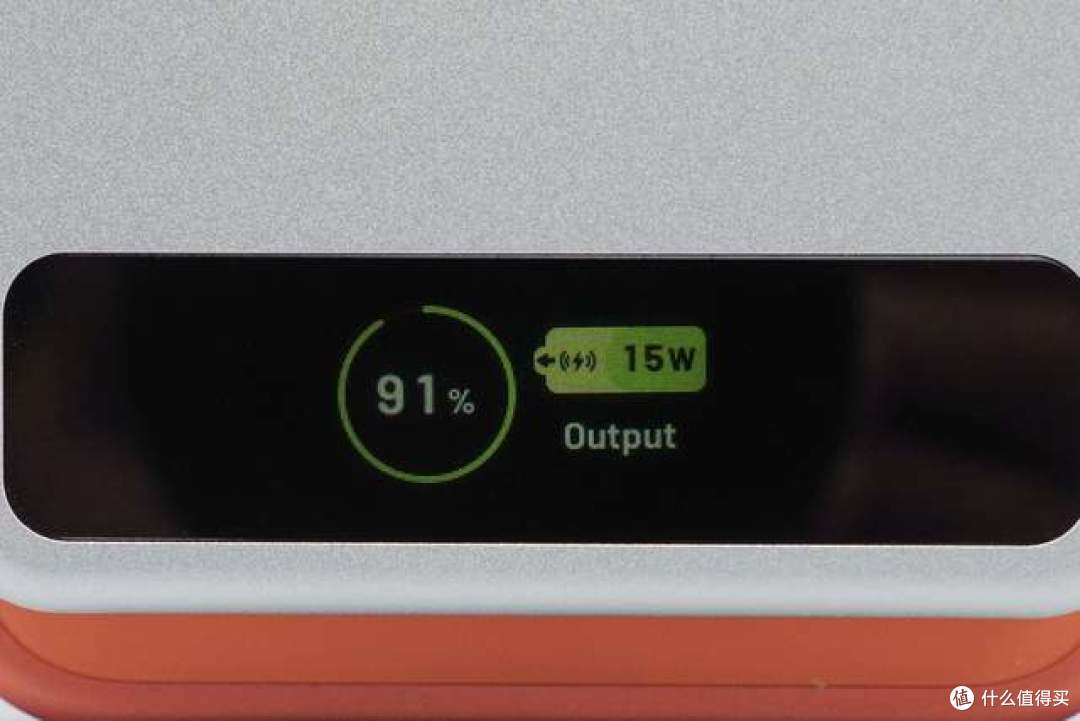

屏幕同时还能提供详尽的充电功率数据反馈。

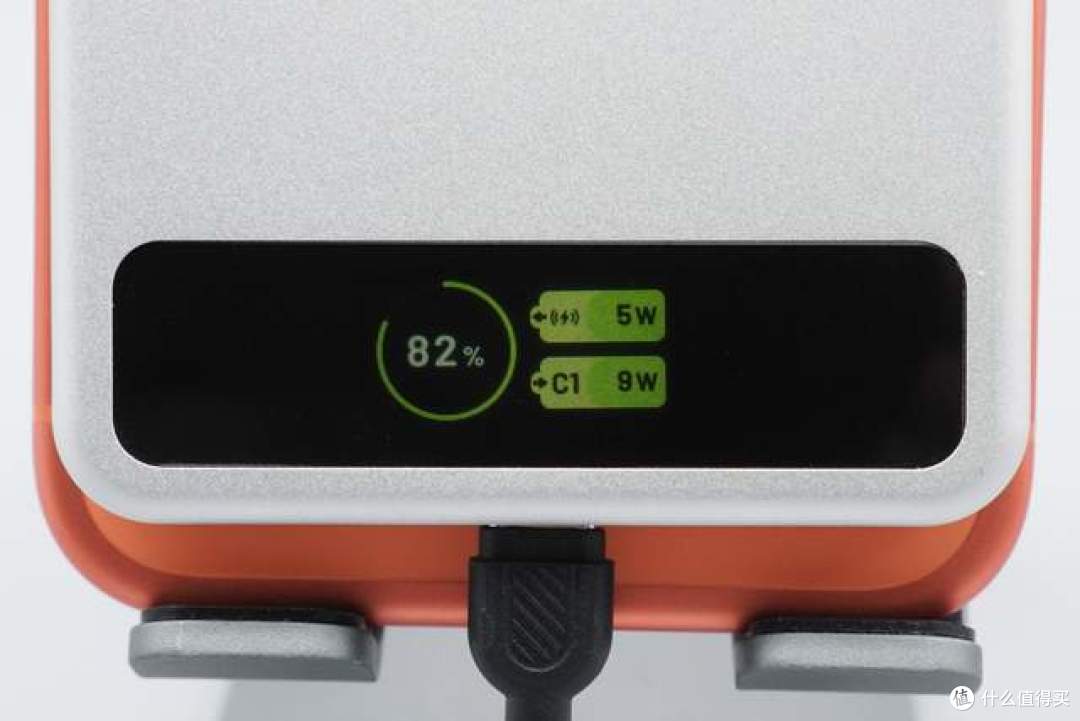

在使用USB-C接口连接另一台设备时，屏幕会显示双口输出功率状态。

产品快充协议测试

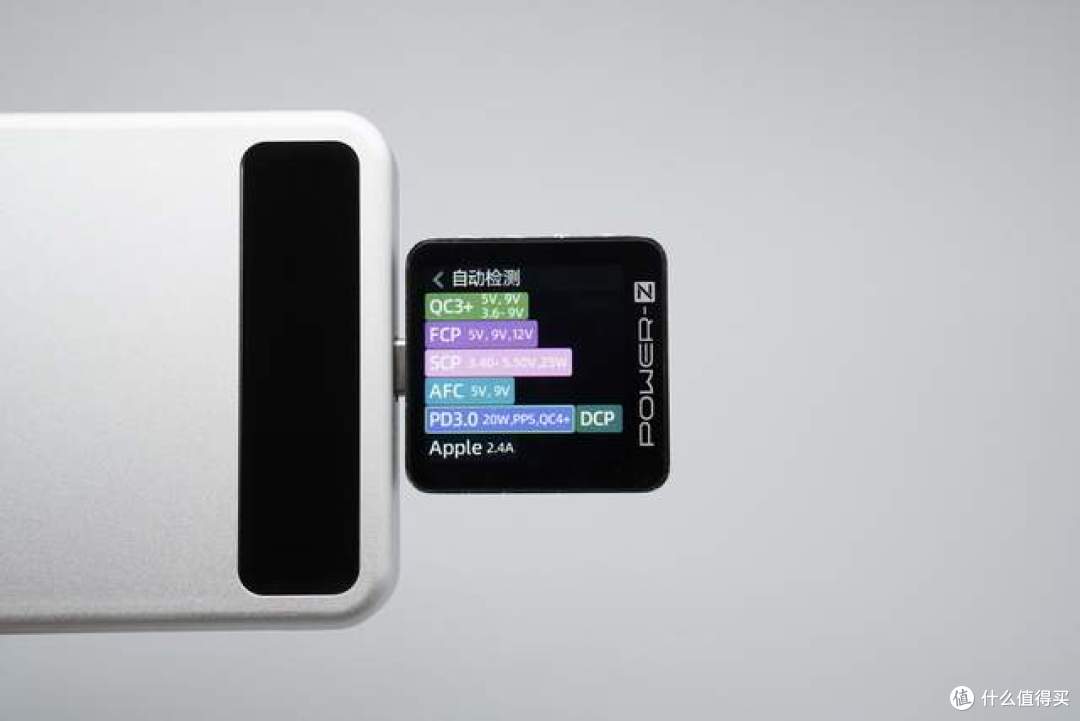

使用POWER-Z KM003C对USB-C接口进行快充协议检测，实测支持QC3+、FCP、SCP、AFC、PD3.0/PPS、DCP以及Apple 2.4A等多种主流快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

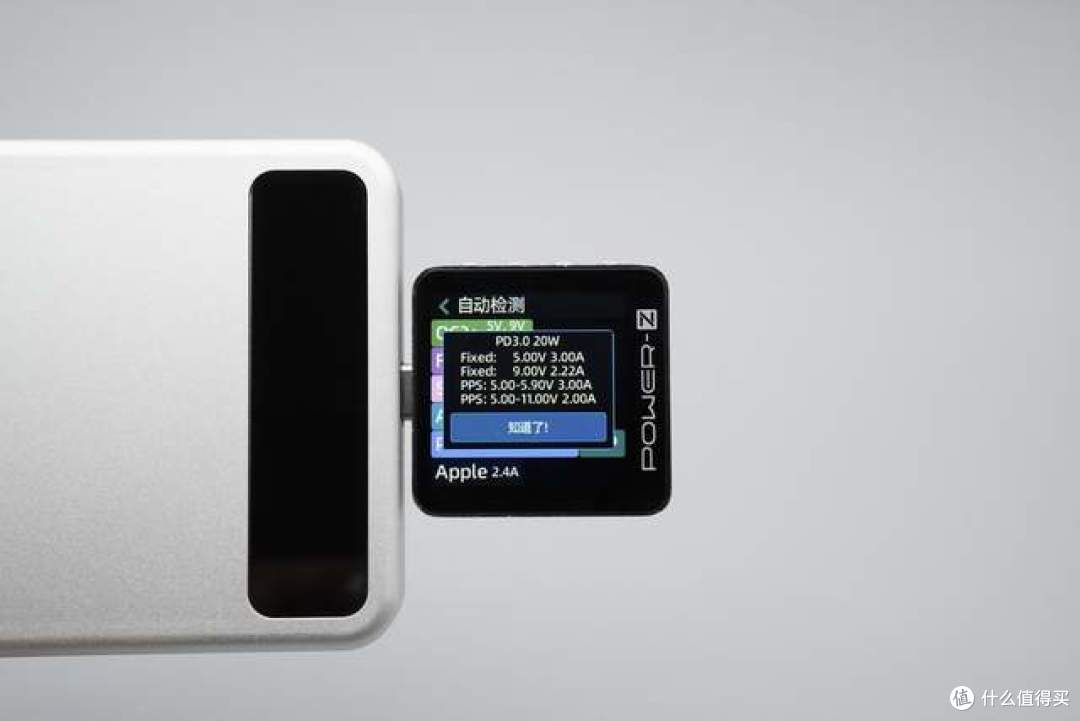

读取PDO报文，显示其支持5V3A、9V2.22A两组固定电压档位，以及5-5.9V 3A、5-11V 2A两组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

产品尺寸重量

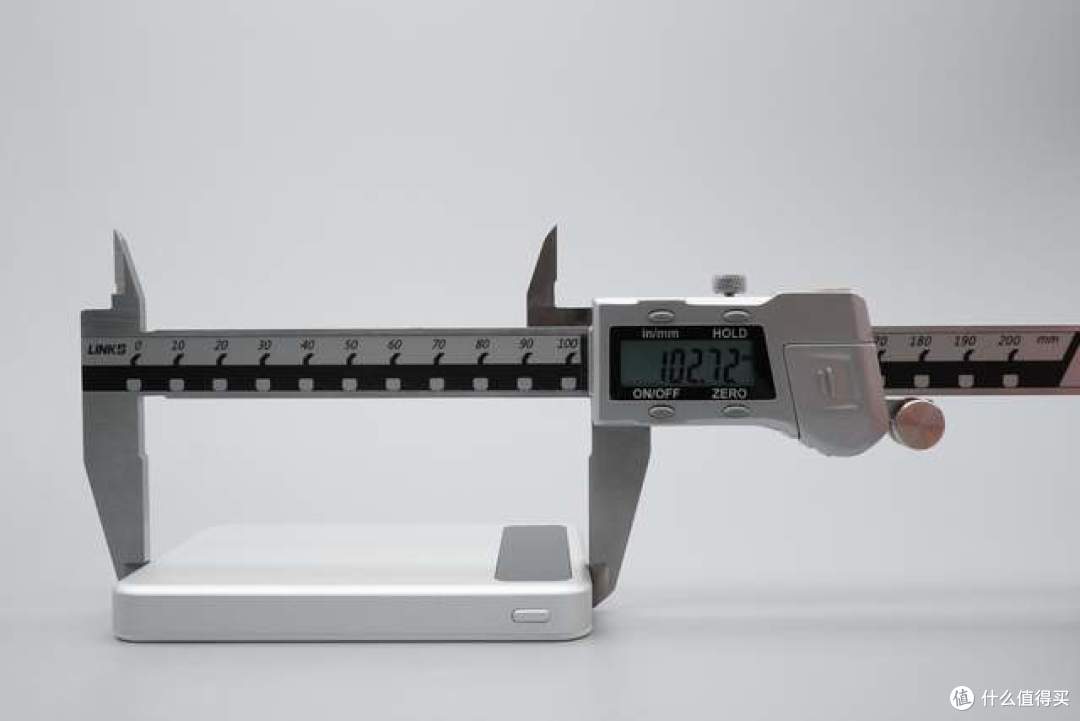

使用游标卡尺测得移动电源的机身长度约为102.72mm。

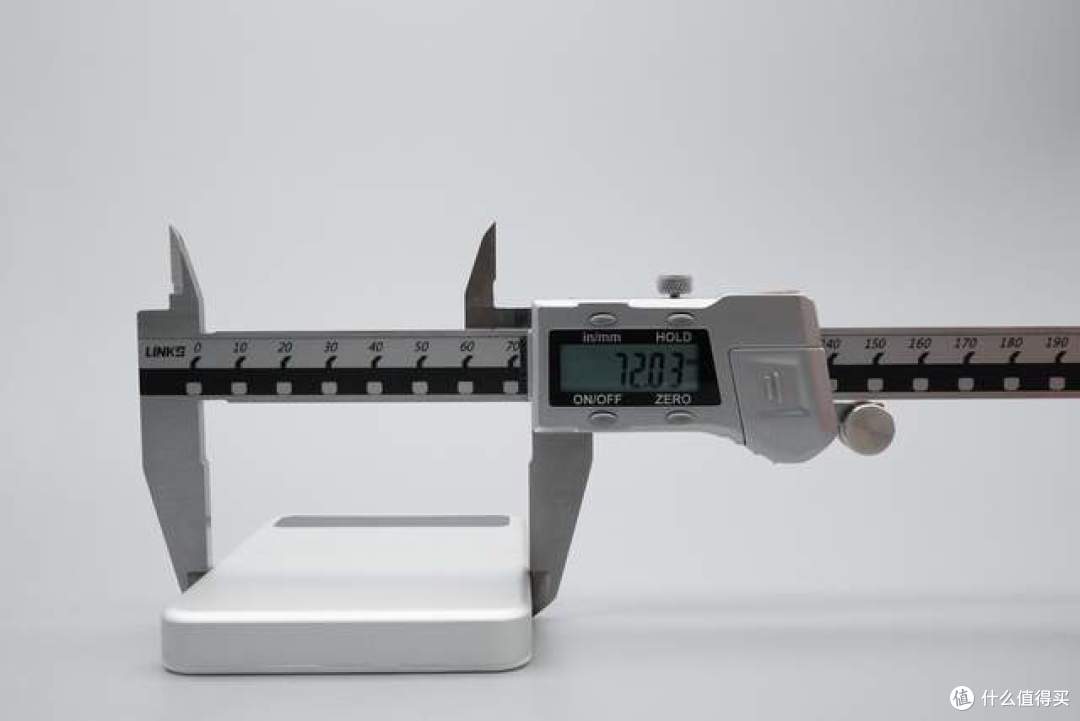

测得机身的宽度约为72.03mm。

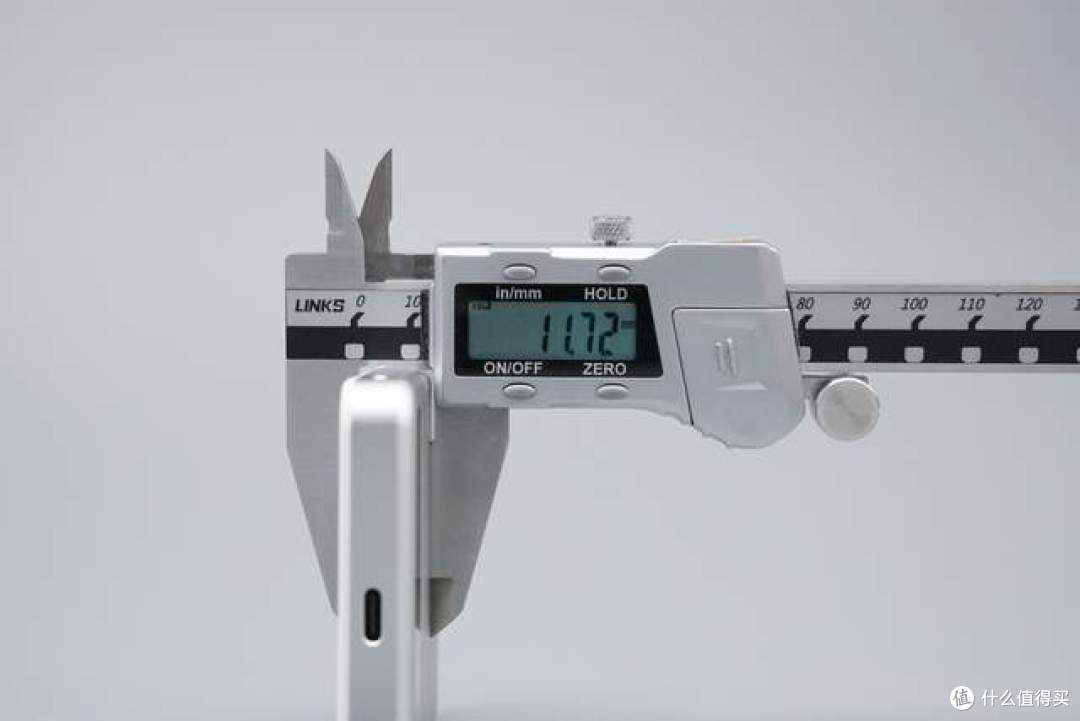

测得机身的厚度为11.72mm。

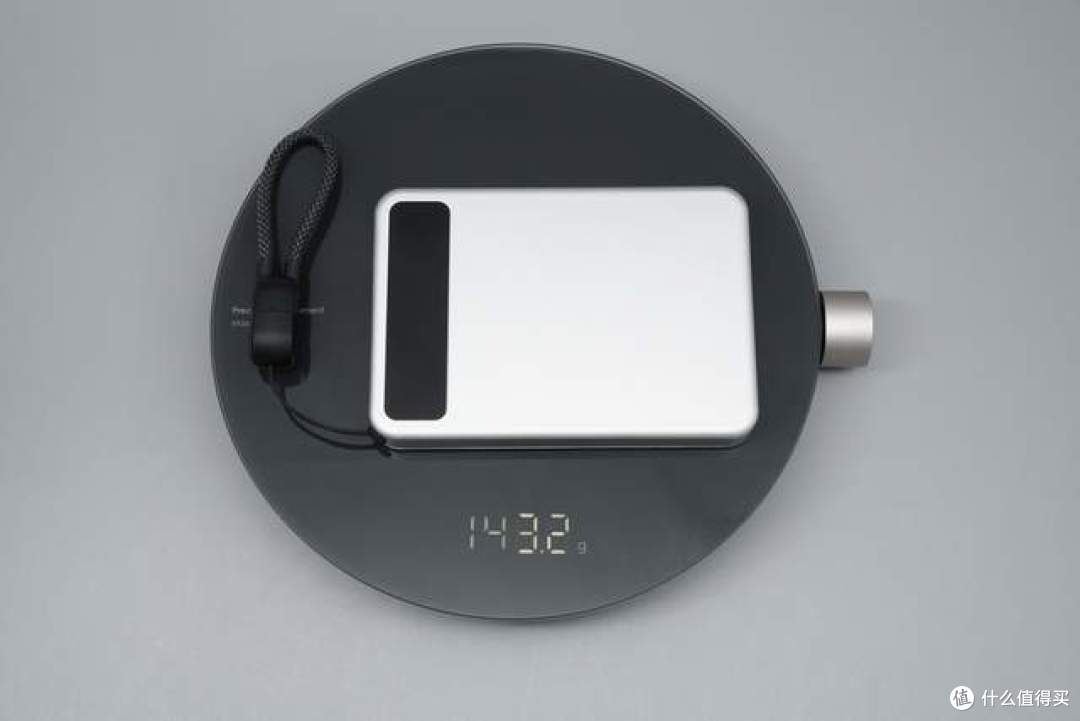

将移动电源放置在电子秤上，测得其总重量约为143.2g。

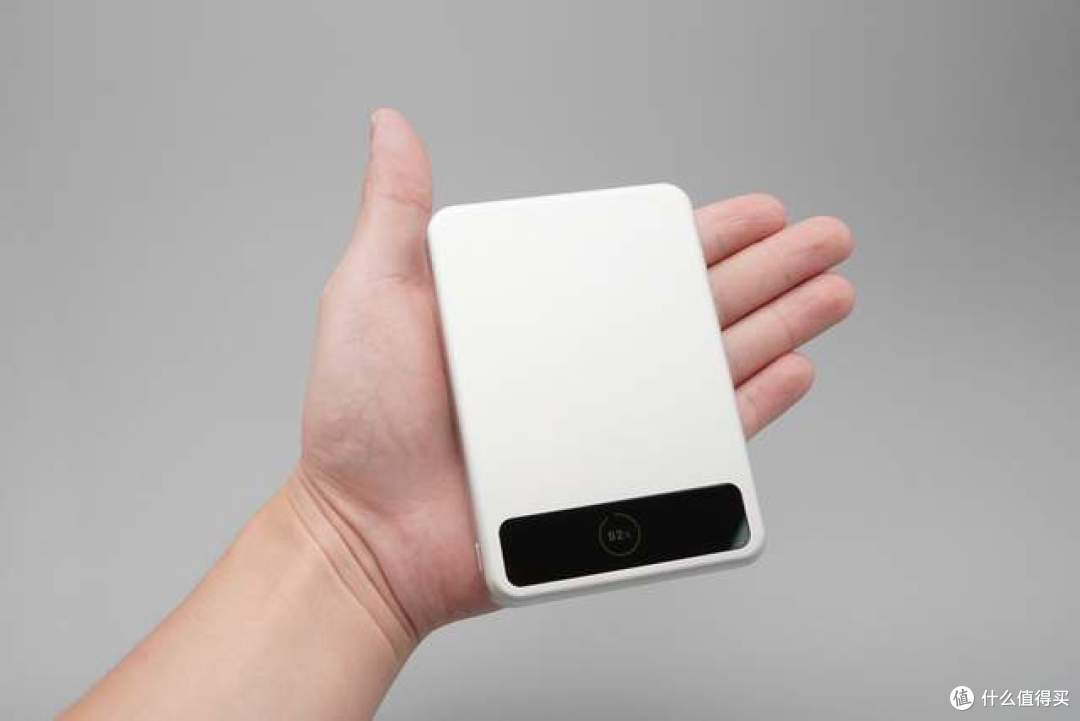

将产品放置于成年男性掌心，大小如图所示。

简单看过产品外观以及快充兼容性，下文正式进入拆解环节。

产品拆解

进入拆解环节，首先沿边缘撬开移动电源的外壳。

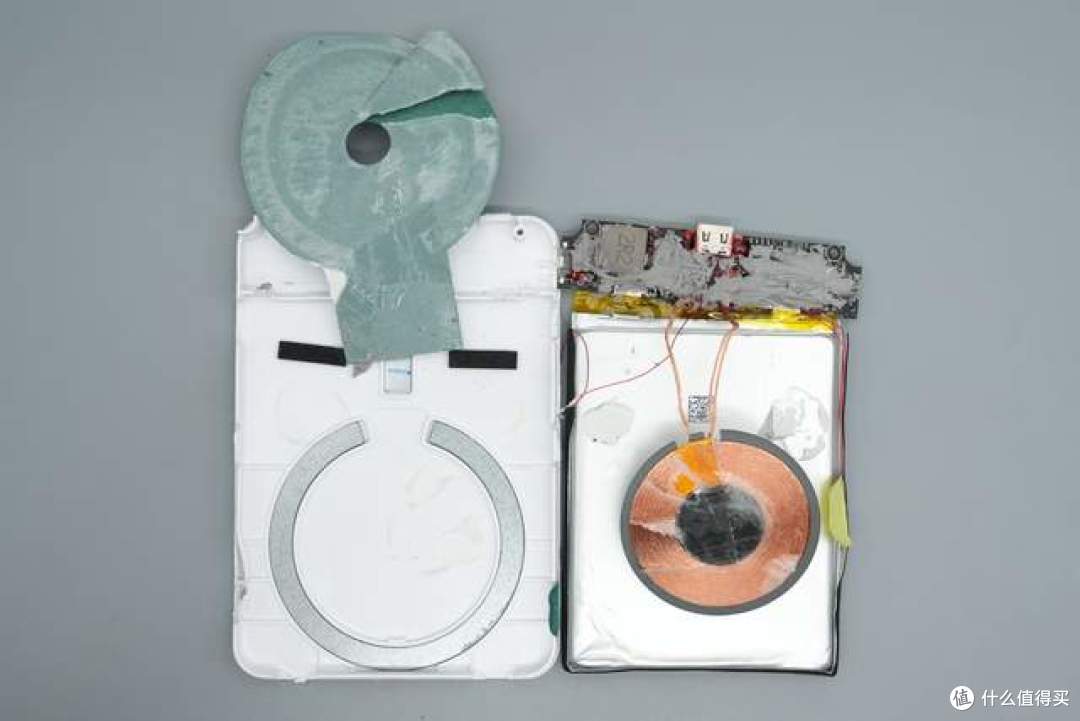

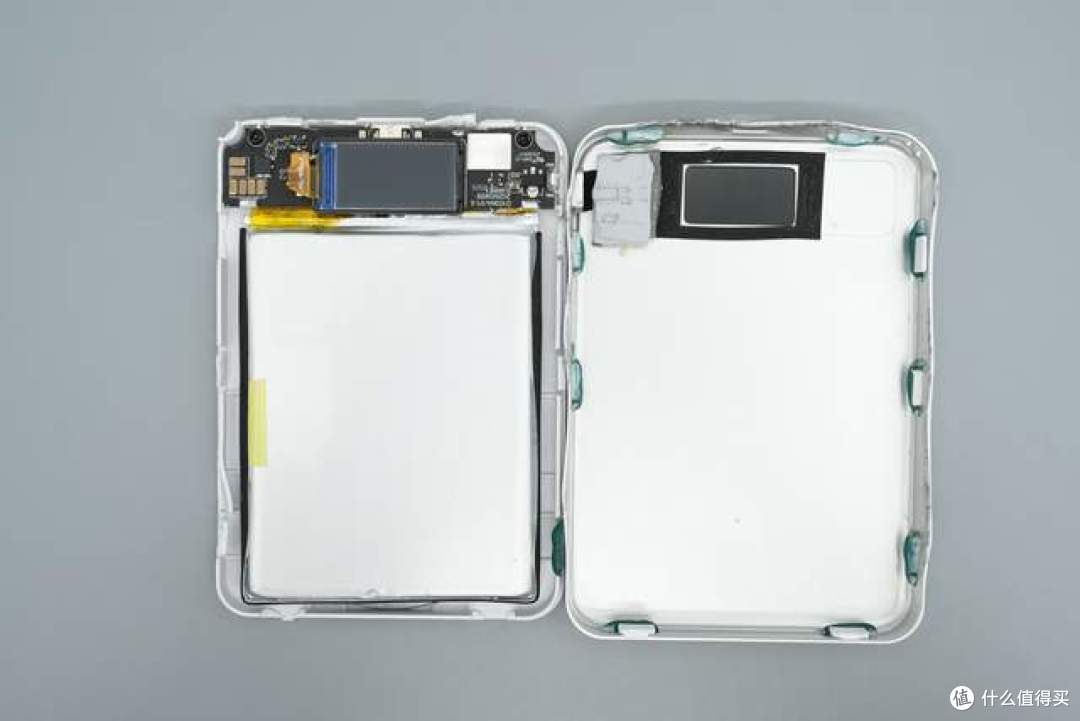

将产品整体从外壳中分离，可见内部的无线充电线圈，线圈以及电池侧边设有热敏电阻，避免过热。

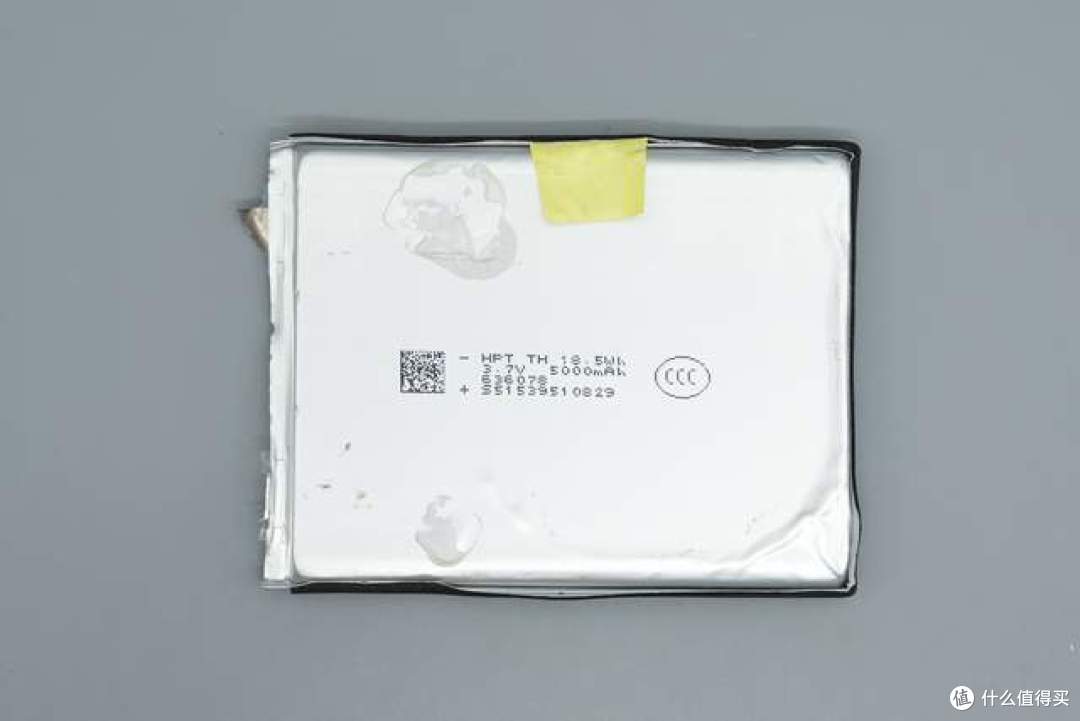

产品内置的电芯来自HPT豪鹏，容量为5000mAh，能量为18.5Wh，标称电压3.7V。

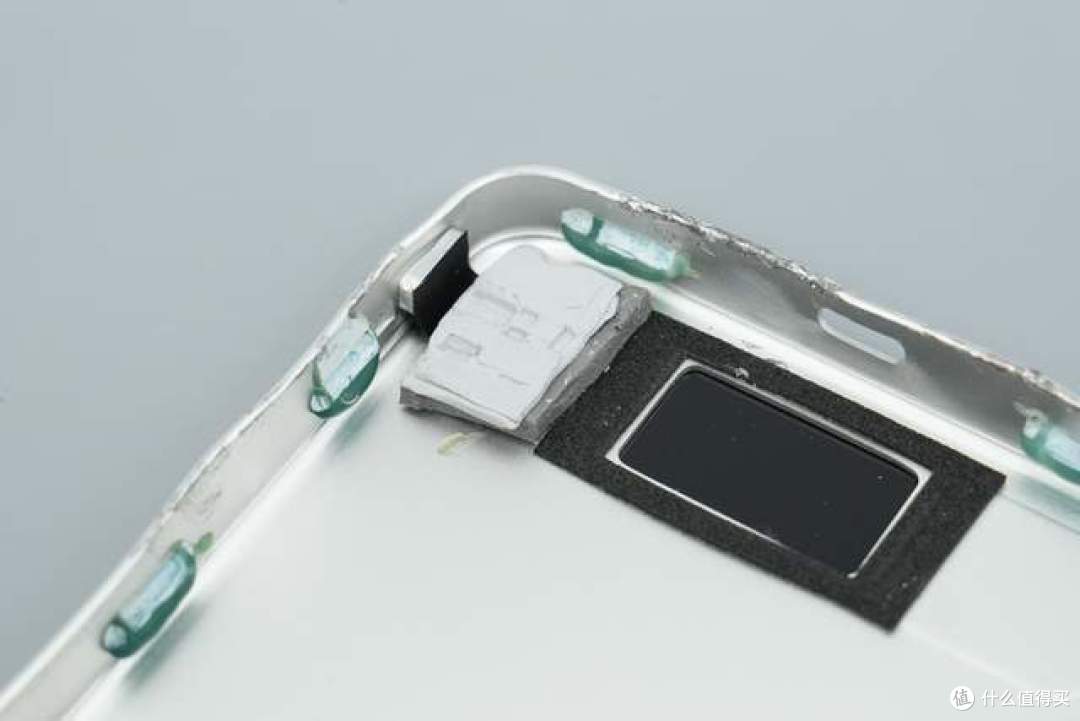

产品边缘按键以及屏幕盖板设计特写，一旁还设有导热垫辅助散热。

产品PCBA一面附有导热胶，以加强产品散热性能。

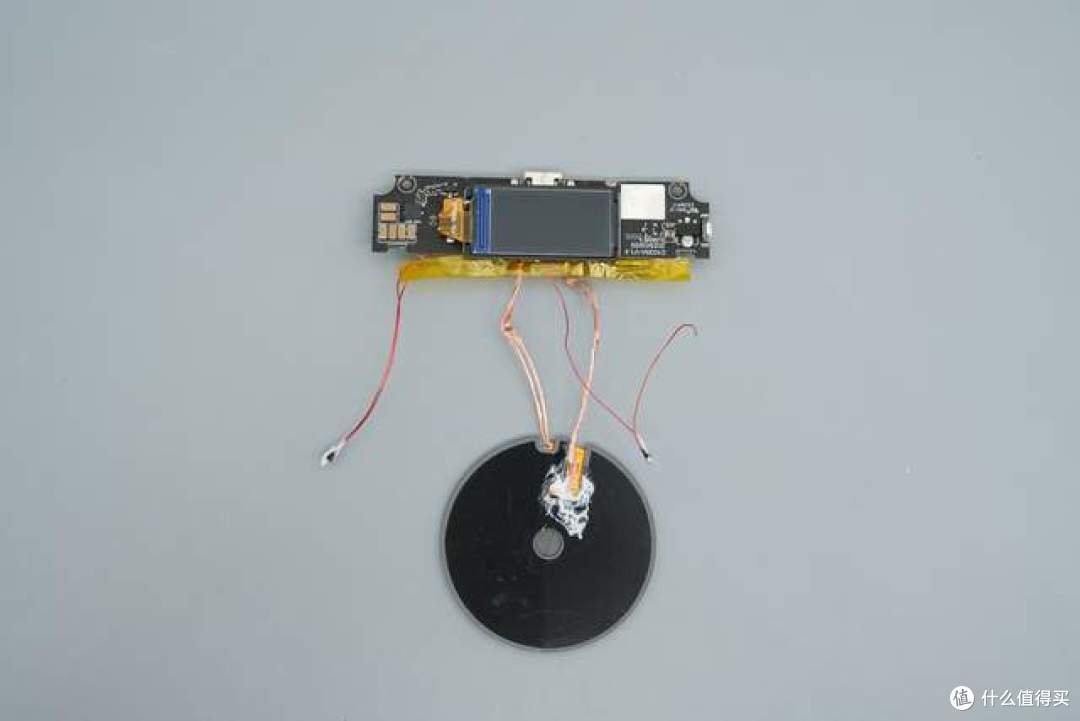

PCBA另一面设有智能显示屏。

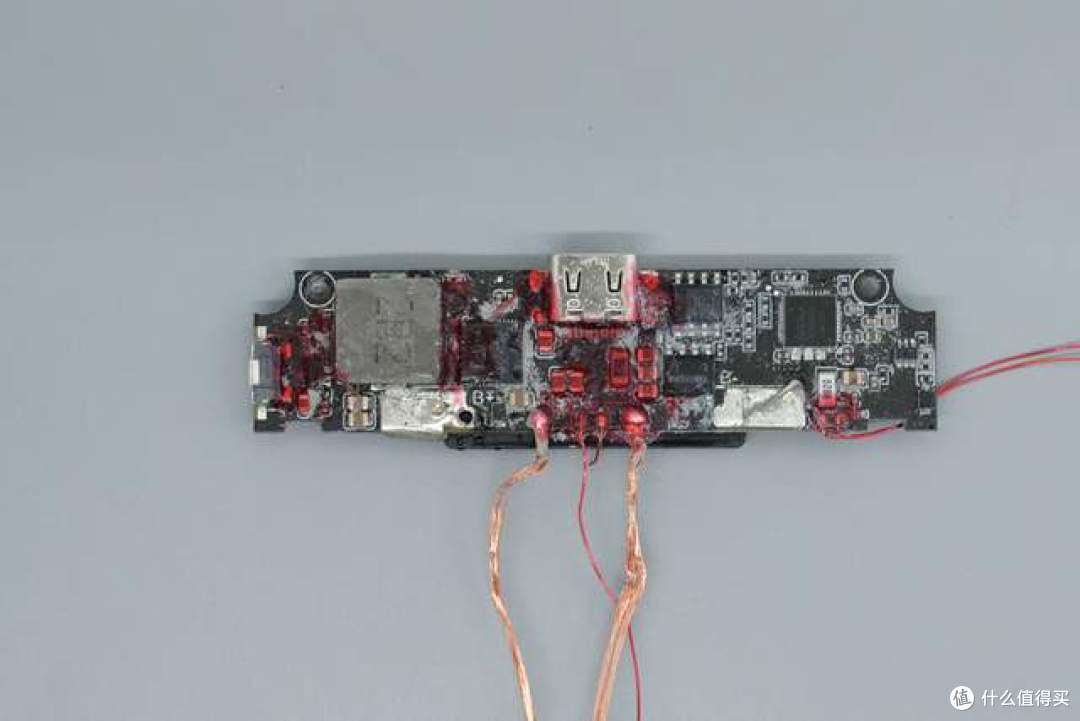

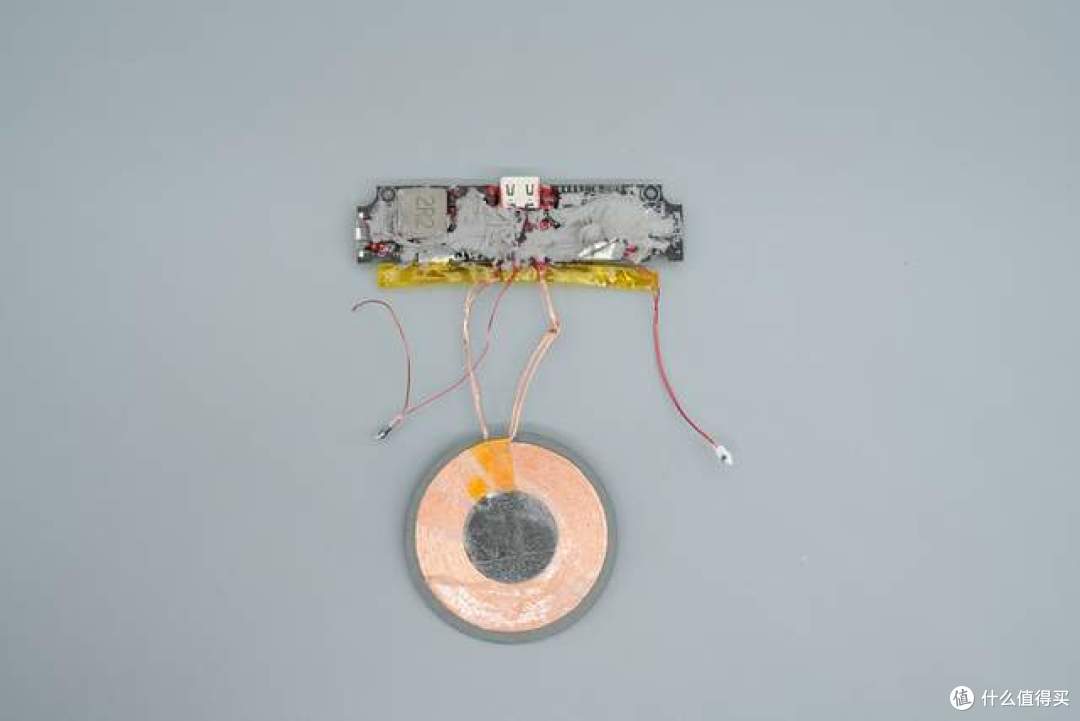

PCBA一面设有移动电源SoC、无线充主控芯片、锂电保护芯片、NOR Flash等元器件，同时表面还附有三防漆。

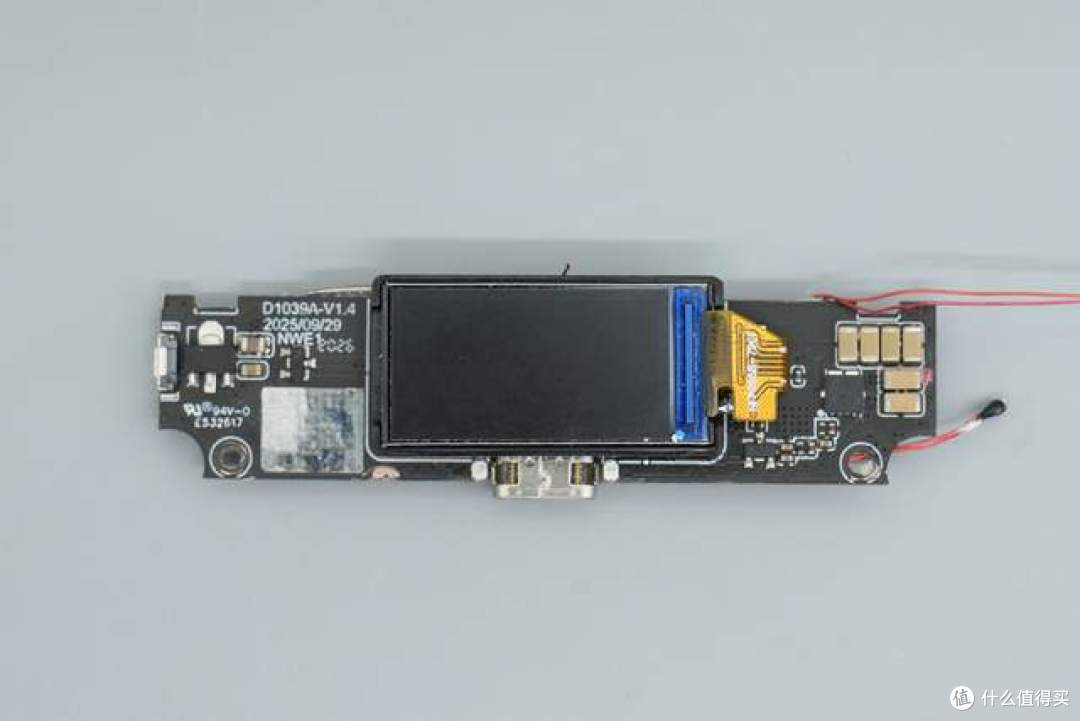

PCBA另一面设有显示屏、屏幕驱动芯片、无线充谐振MOS、无线充谐振电容等元器件。

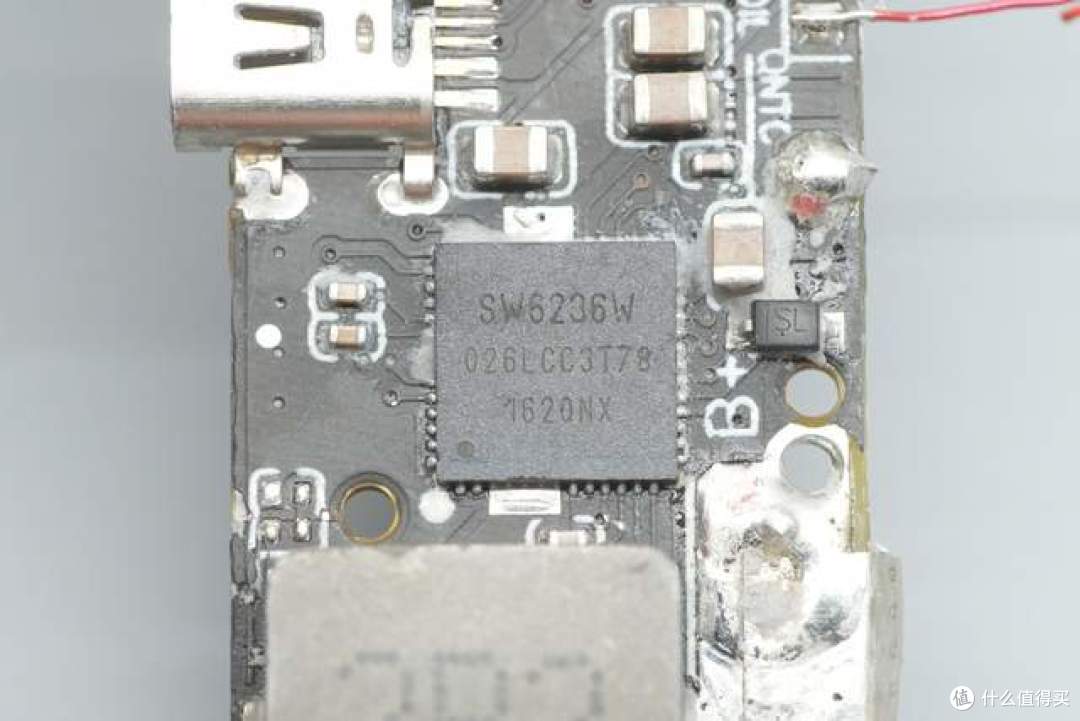

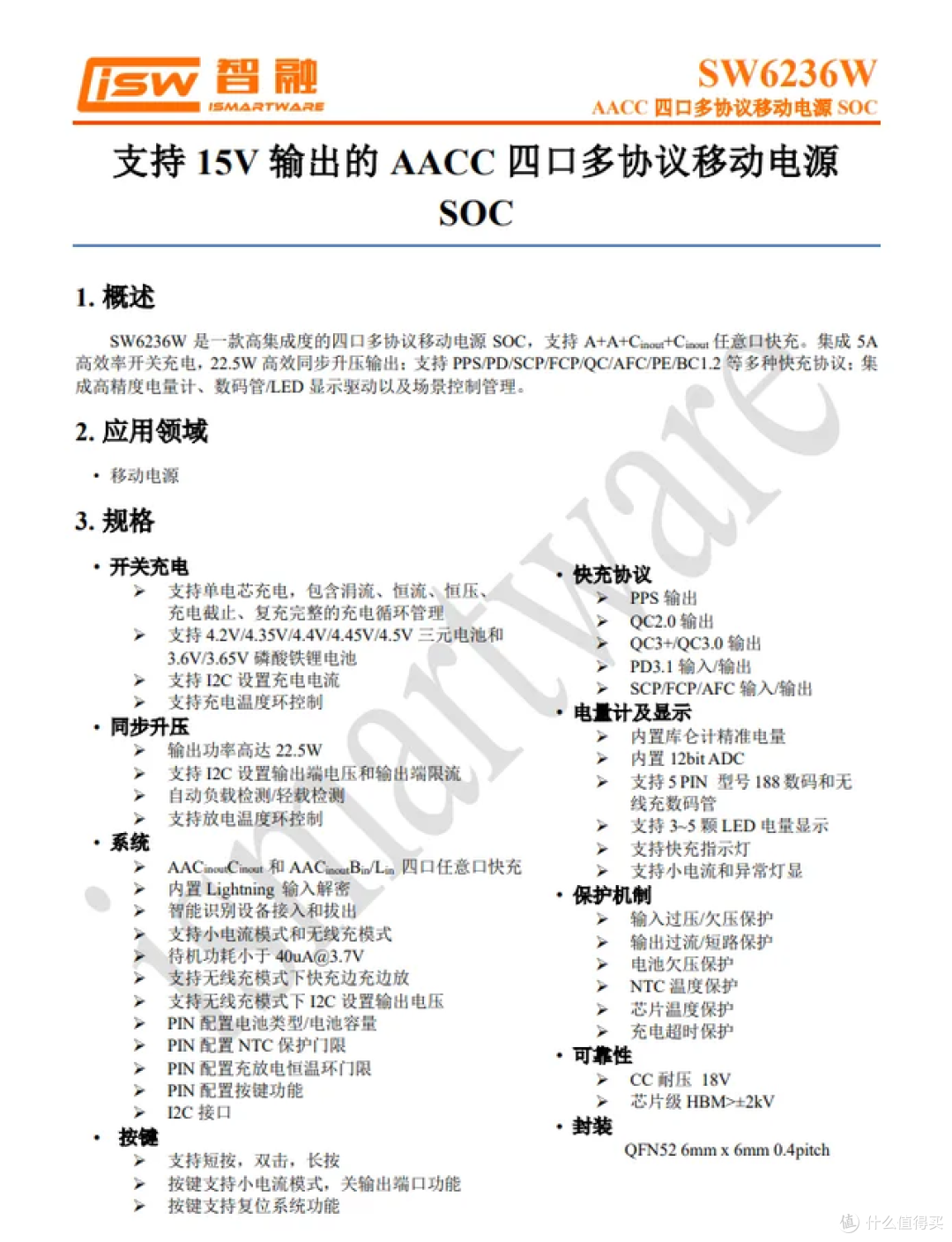

产品内置的SW6236W是一款由iSmartWare智融科技设计的AACC四口多协议移动电源SoC，支持A+A+C+C任意接口快充，采用QFN52封装。

相关阅读：支持磷酸铁锂应用，满足多设备需求 ! 智融推出SW6236移动电源芯片

该芯片集成了 5A 高效率开关充电和高达22.5W的高效同步升压输出，并兼容PD3.1/PPS、SCP、FCP、QC、AFC、PE以及BC1.2等多种主流快充协议。

凭借其强大的协议兼容性和高压充放电能力，该芯片能够为各类智能终端提供高效、灵活的快充解决方案。

在系统管理与外围支持方面，SW6236W 内置了高精度库仑计和12bit ADC，用于精准测算电量及监控运行状态 。

该芯片不仅自带数码管与 3~5 颗 LED 的显示驱动，还特别支持无线充电模式与针对蓝牙耳机等小电流设备的专属充电模式 。

此外，其内置的输入输出过压保护、短路保护及NTC温度保护等完善机制，大幅简化了外围电路设计，提升了移动电源产品的整体安全性和可靠性。

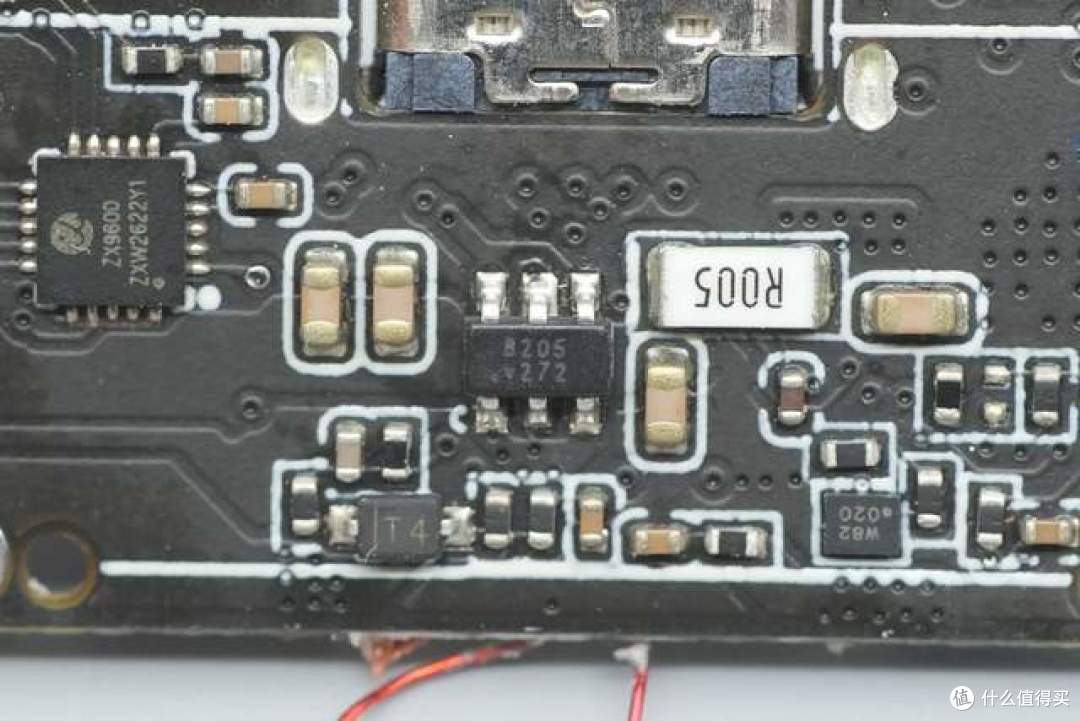

一颗VBUS管丝印8205。

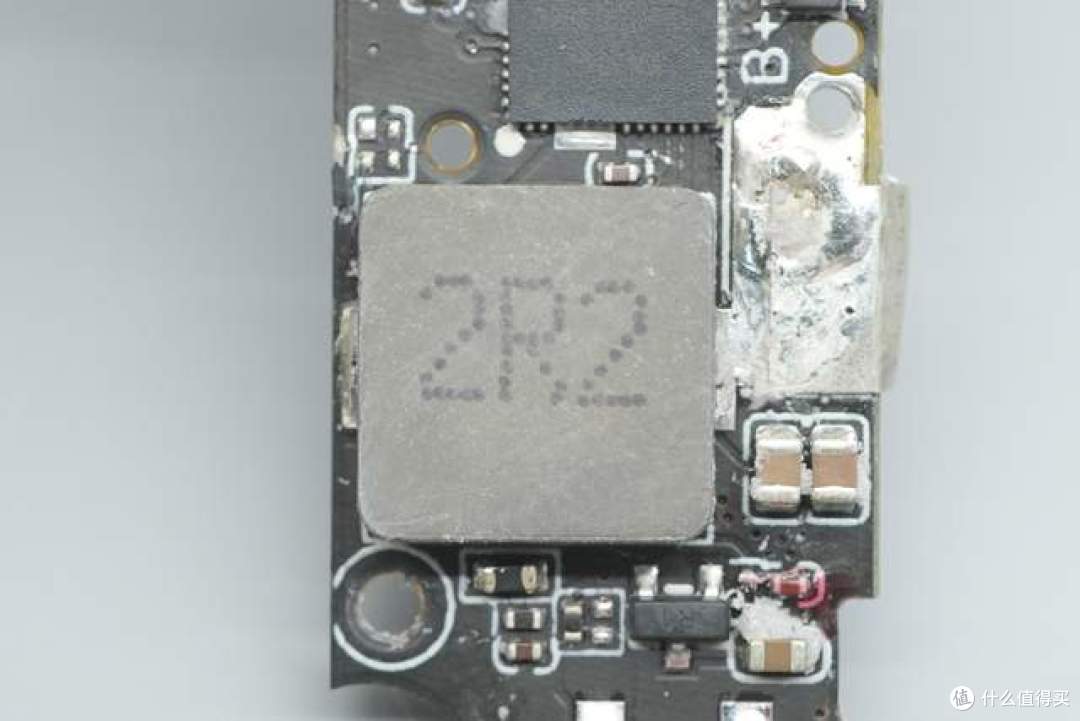

一颗2.2μH合金电感。

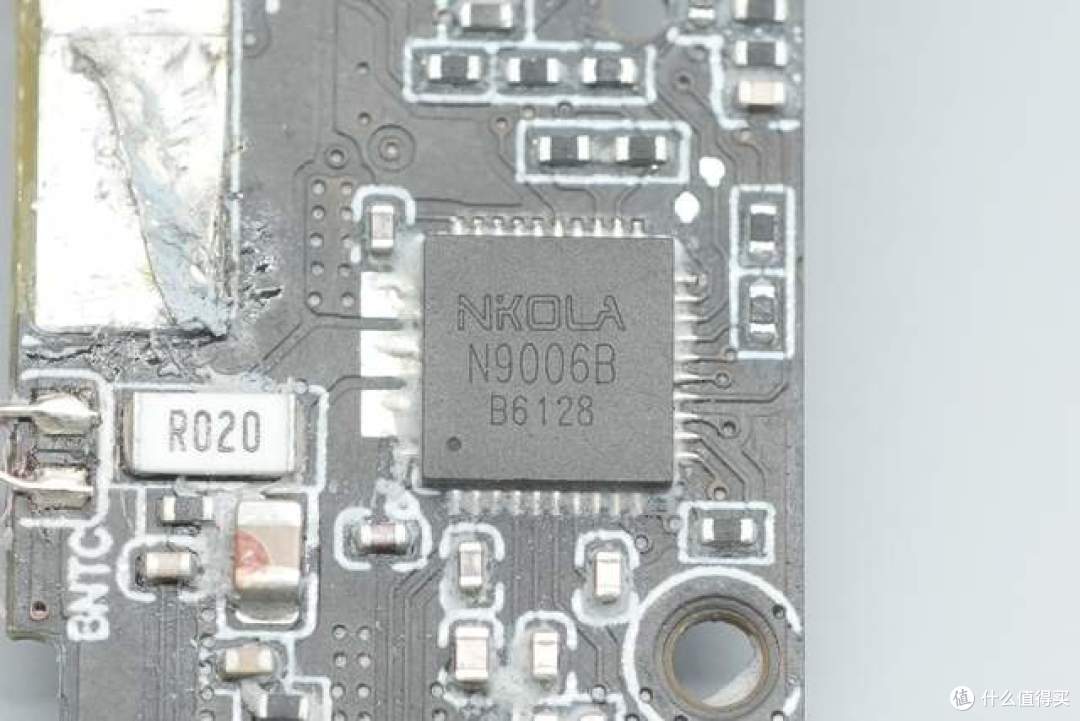

一颗无线充主控芯片来自NIKOLA方昕，型号为N9006B。

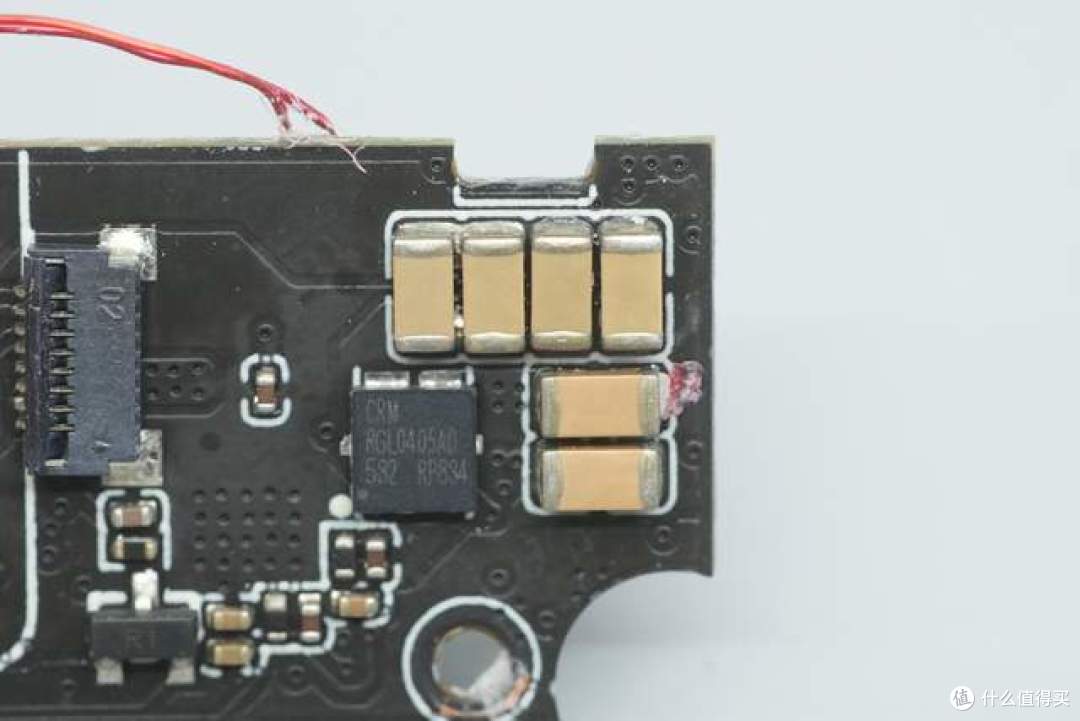

一颗无线充谐振MOS为CRM祥瑞微CRMRGL0405AD，耐压40V，导阻6.2mΩ，采用DFN3.3*3.3封装。两侧为无线充谐振电容。

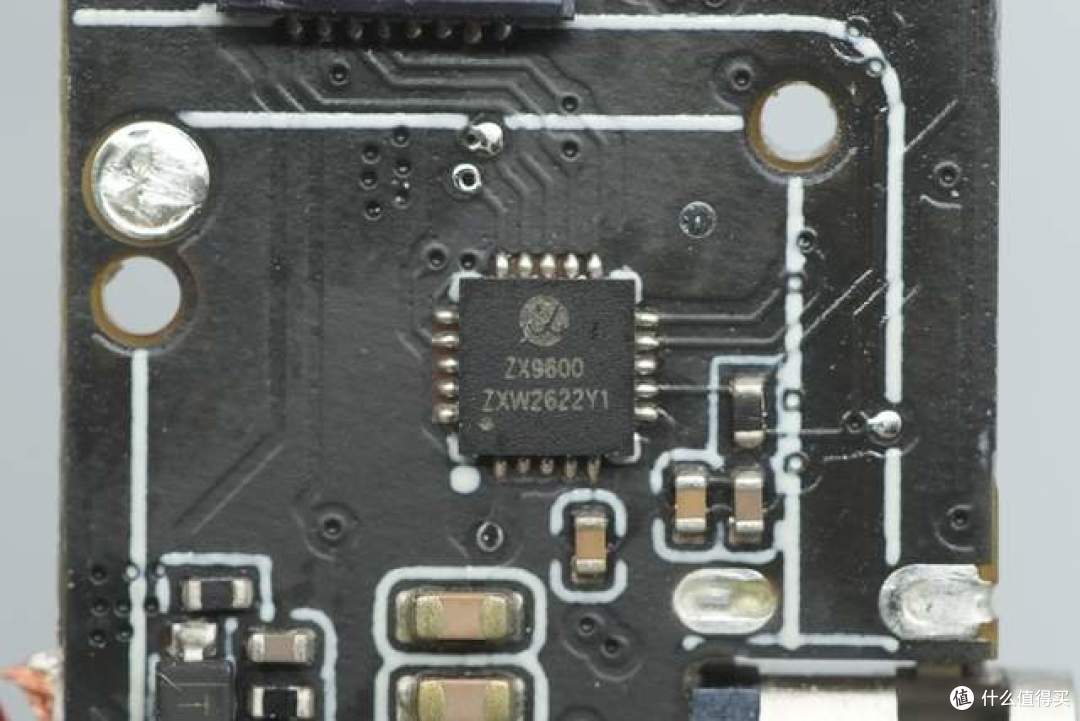

一颗屏幕驱动IC为ZHUOXINWEI卓芯微ZX9600。

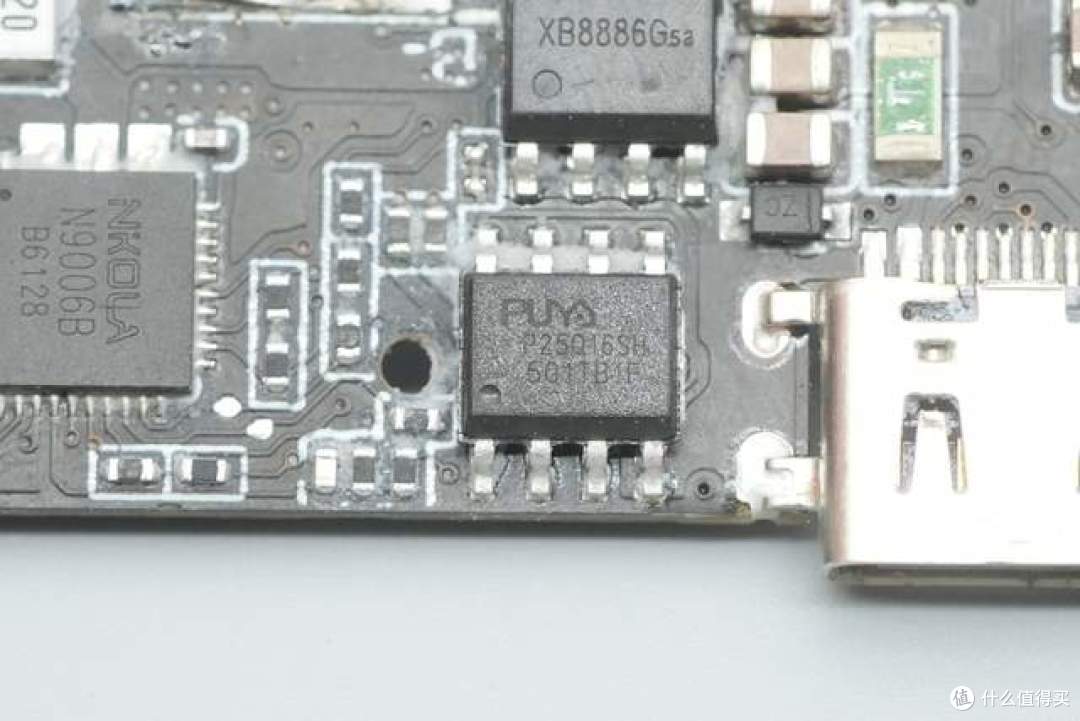

一颗NOR Flash为Puya普冉P25Q16SH，容量16Mbit，采用SOP8封装。

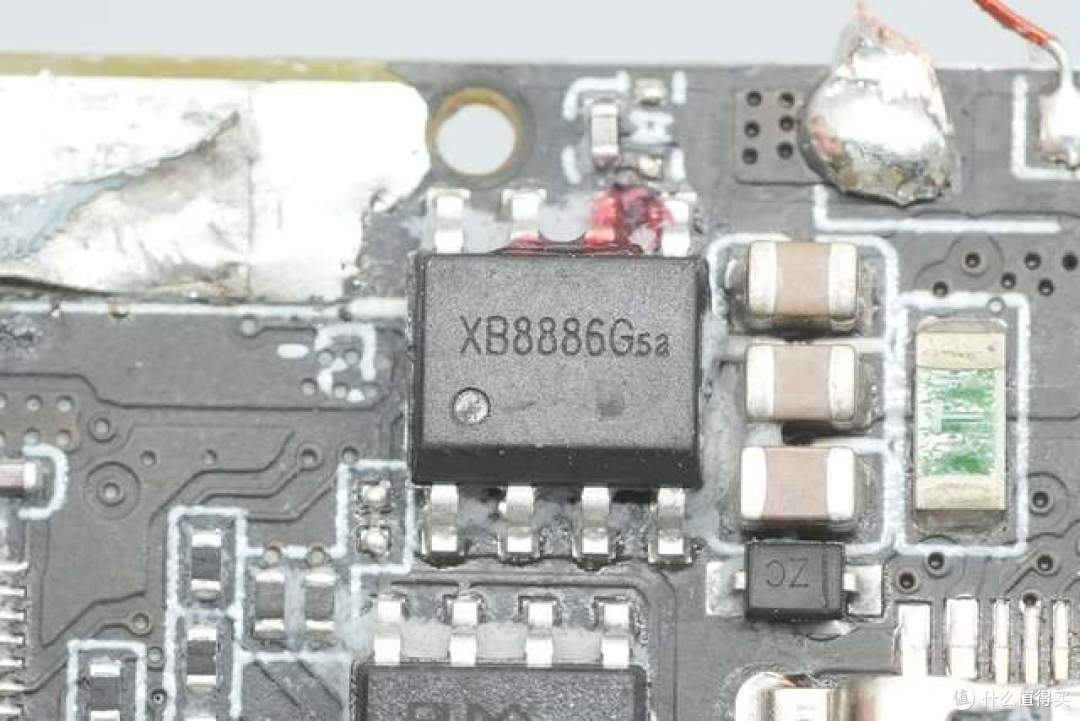

一颗单节锂电保护芯片为XySemi赛芯微XB8886G，采用SOP8封装。

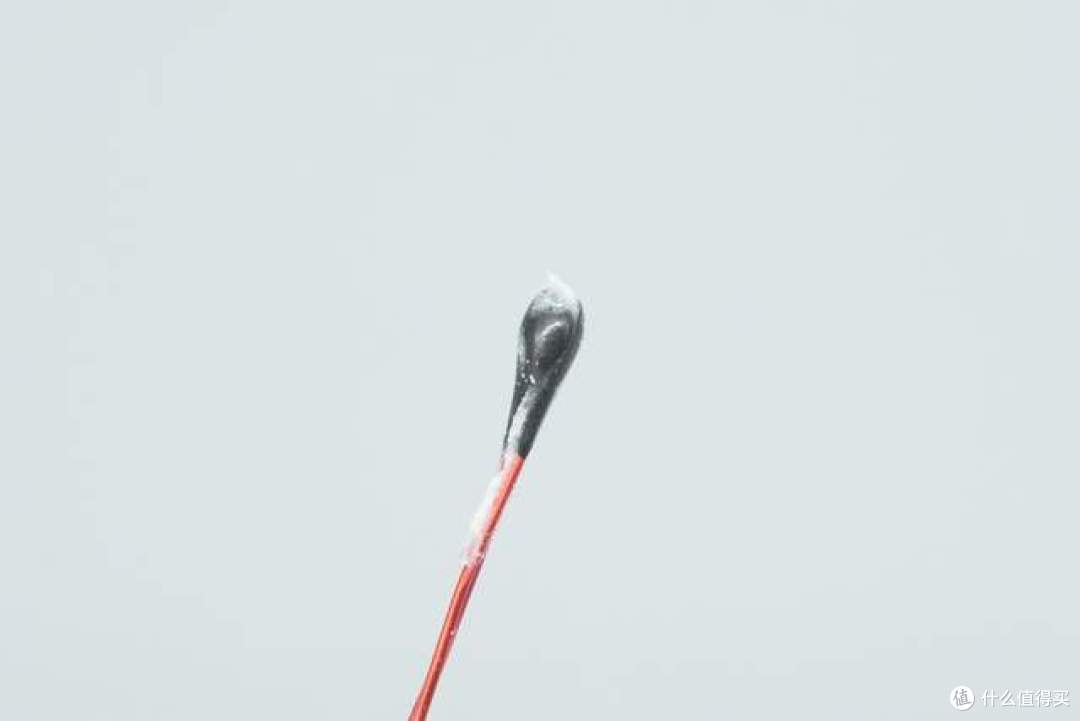

用于电池温度监控的NTC热敏电阻特写。

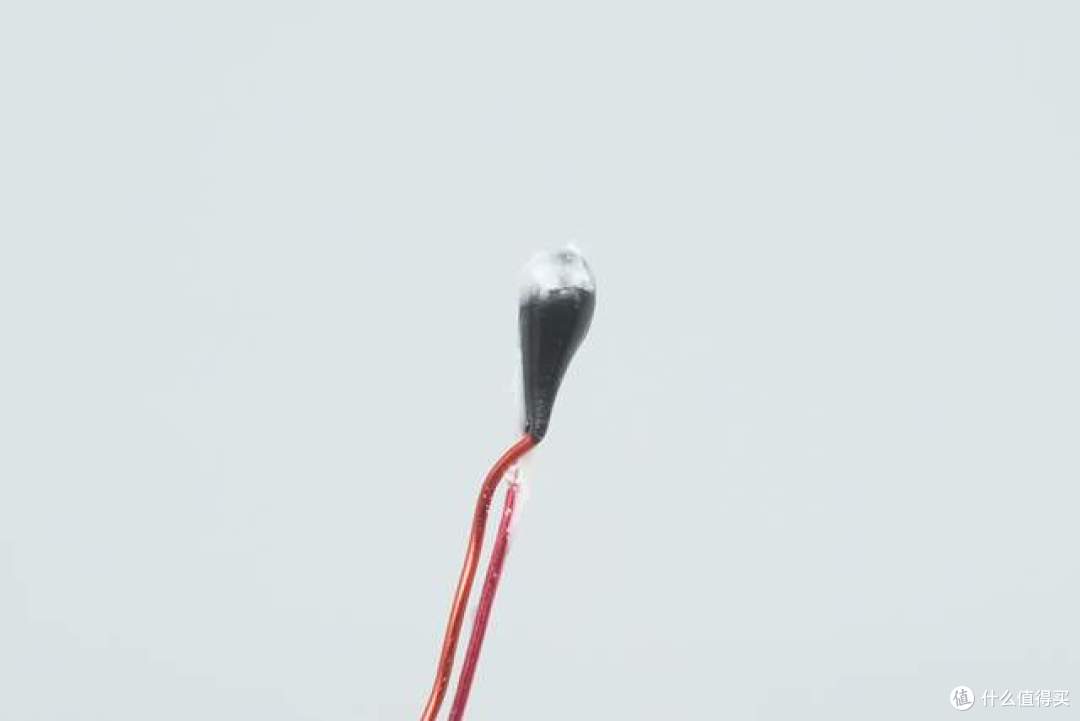

一颗用于无线充电线圈温度监控的热敏电阻特写。

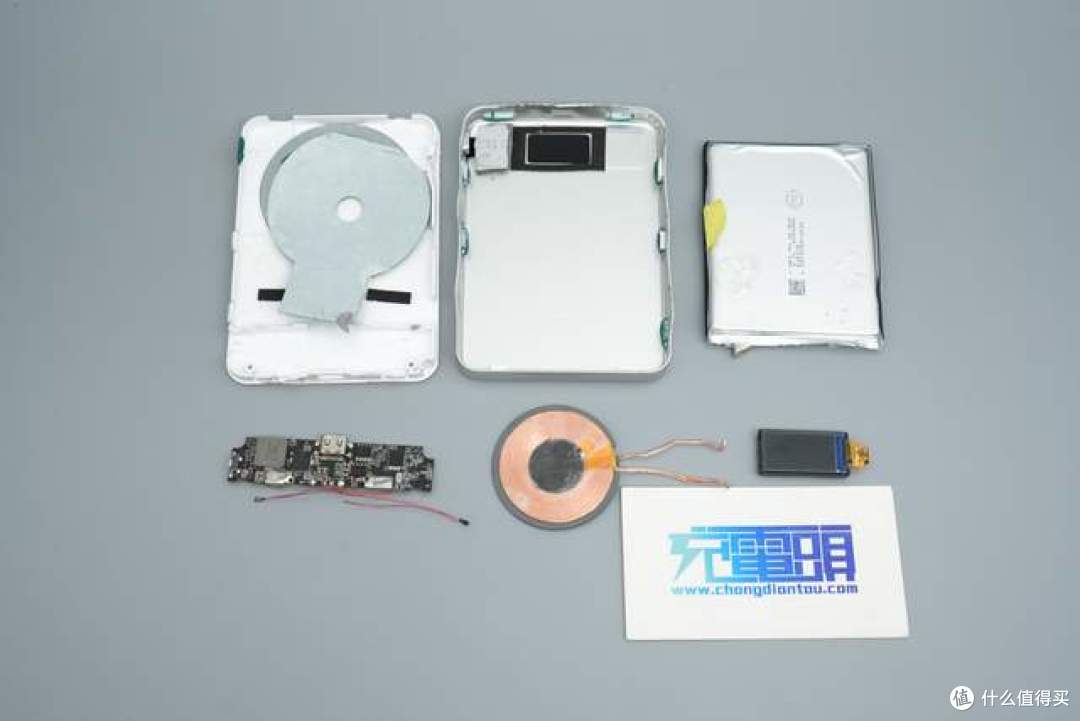

全部拆解完毕，来一张全家福。

充电头网总结

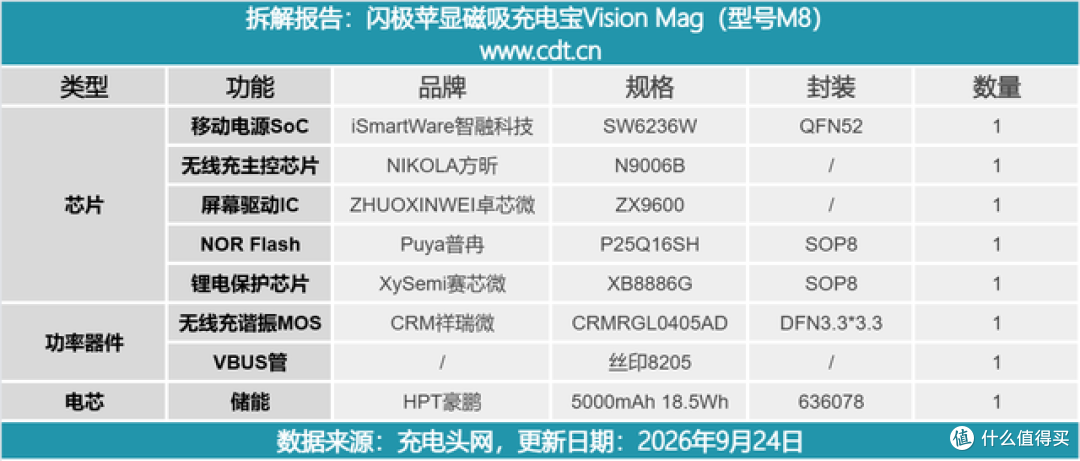

最后附上产品的物料清单，方便大家查阅。

闪极这款苹显磁吸充电宝Vision Mag的正面搭载了一块彩色显示屏，除了常规的剩余电量和实时充电功率显示外，在进行无线充电时还能够读取并显示对应的iPhone设备型号。

通过拆解可见，产品内置一块通过针刺测试的5000mAh的豪鹏电芯，搭配赛芯微XB8886G锂电保护芯片，并通过配备两颗NTC热敏电阻，分别对电芯和无线充电线圈进行独立的温度监控。此外，内部PCBA元件表面覆盖有导热胶和三防漆，以辅助整体散热并保障日常运行的稳定性。

在内部电路设计上，移动电源的主控SoC采用了智融科技SW6236W，无线充主控芯片为NIKOLA方昕N9006B。此外，屏幕驱动由卓芯微ZX9600芯片与普冉P25Q16SH NOR Flash共同实现。

综合可见，该产品屏幕交互上做出了差异化创新，且内部用料扎实可靠，非常适合iPhone用户选购。
