一切都是为了安全！微星MPG AI 1300TS PCIE5月神电源使用分享

由于AI需求外溢，导致很多硬件大涨，内存基本涨停，但显卡的价格还在不断刷新记录。现在RTX5080的价格接近2w，RTX5090的价格超过5w！

高端显卡的拥有者们，现在的你们是在向老婆炫耀当初自己英明神武、力排众议的投资决定，还是担心自己重要资产的安全呢？要知道5090可是有好几起烧接口造成显卡损坏的事故。

这次和大家分享的电源就能基本杜绝这个问题，为现在昂贵的显卡保驾护航！

它就是微星MPG Ai1300TS PCIE5月神钛金牌全模组电源，它会每分每秒不停歇去监控12V-2x6接口的每Pin的电流，有异常就发出警报，哪怕人不在主机旁边，也能在持续警报3分钟后电源自动重启，从根本上避免了烧接口问题的出现。

除了具有保护功能外，它还具有钛金效率、全日系105℃电容、碳化硅SiC材料MOS以及长达12年的保修！下面就和大家分享一下这款电源的使用体验。

电源开箱

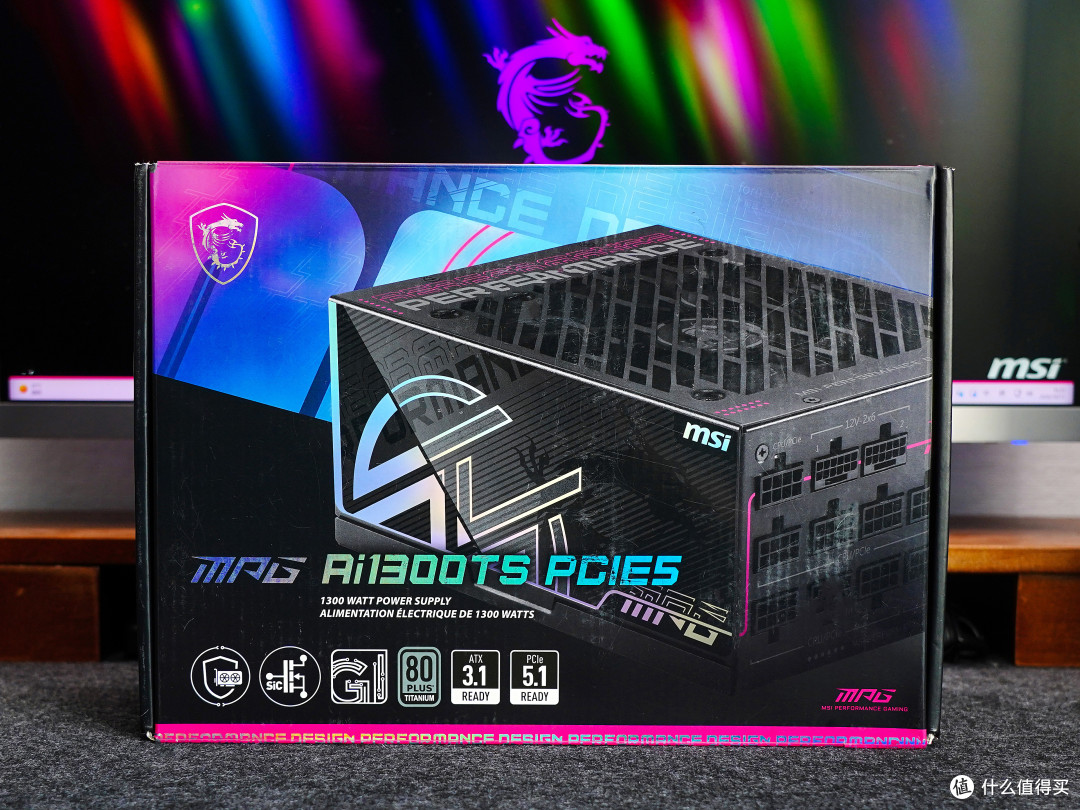

▼电源属于MPG系列，包装以蓝紫色打底，正面有电源的渲染图以及产品型号和厂家logo，此外左下角还有显卡过载保护、碳化硅SiC、数字监控、80PLUS钛金认证、ATX3.1、PCle5.1等标识。

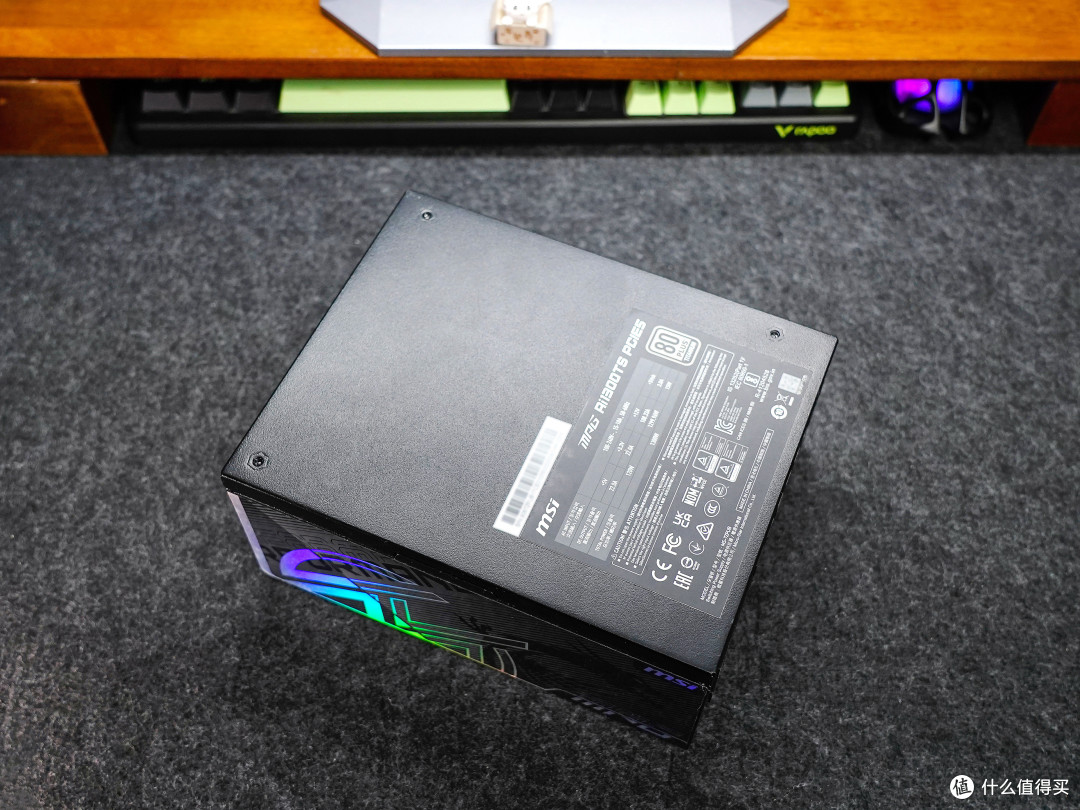

▼尺寸为190 x 150 x 86 mm，净重2.35kg。190mm长度，一些比较mini的机箱肯定享用不了，MATX机箱也要十分小心，得先查清机箱兼容性才敢入手这款电源。

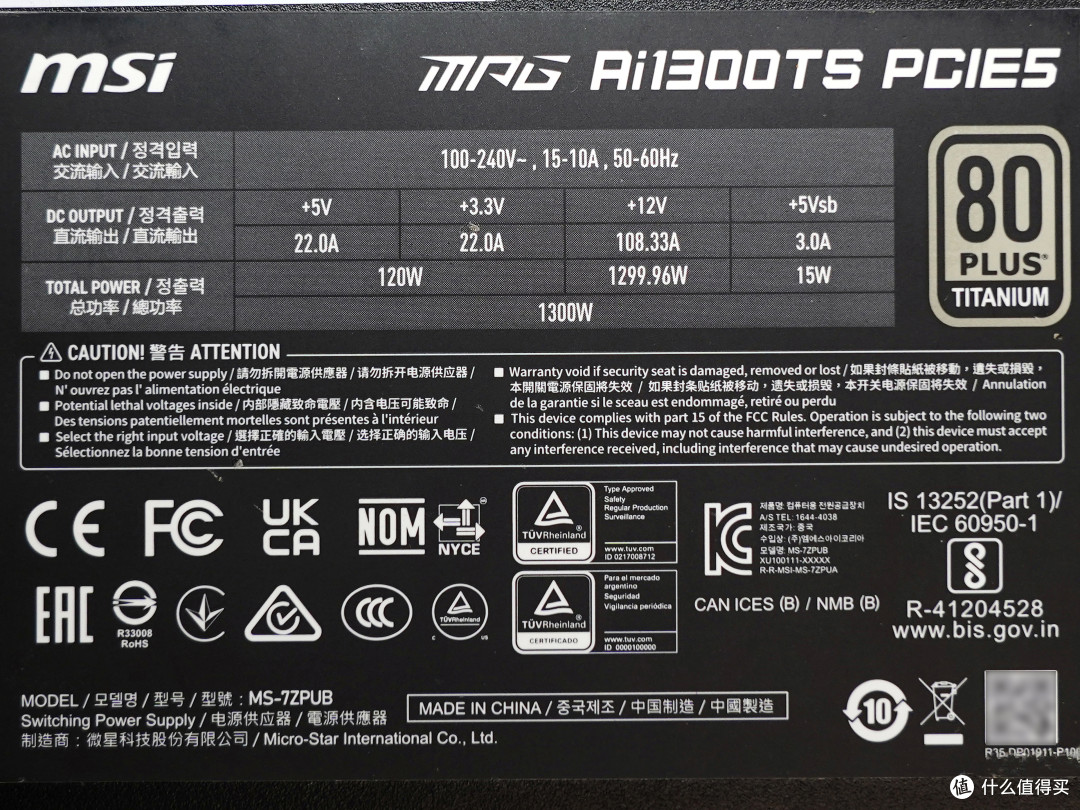

▼电源铭牌上标识为单路12V输出设计，12V输出最高为108.33A=1299.96W，基本达到电源的额定功率。5V、3.3V输出22A，两路联合输出最高为120W。电源符合Intel ATX 3.1标准，支持PCIe 5.1供电标准，具备出色的瞬态响应能力，可承受高达200%整机功率峰值和300%显卡瞬时功耗。

同时，保护设计也是十分到位，包括OVP（过压保护）、OCP（过流保护）、OPP（过功率保护）、SCP（短路保护）、UVP（欠压保护）、OTP（过温保护）、NLO（无负载输出保护）及SIP（输入瞬态抑制）。

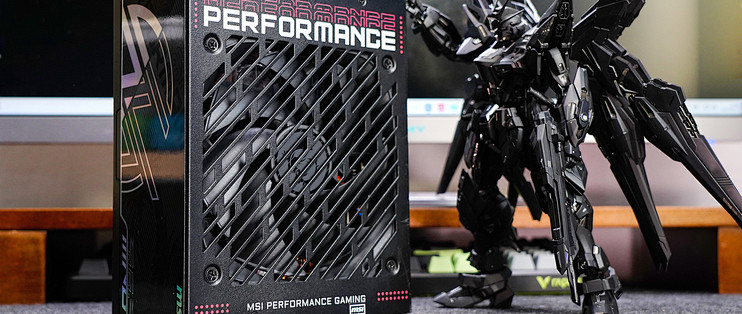

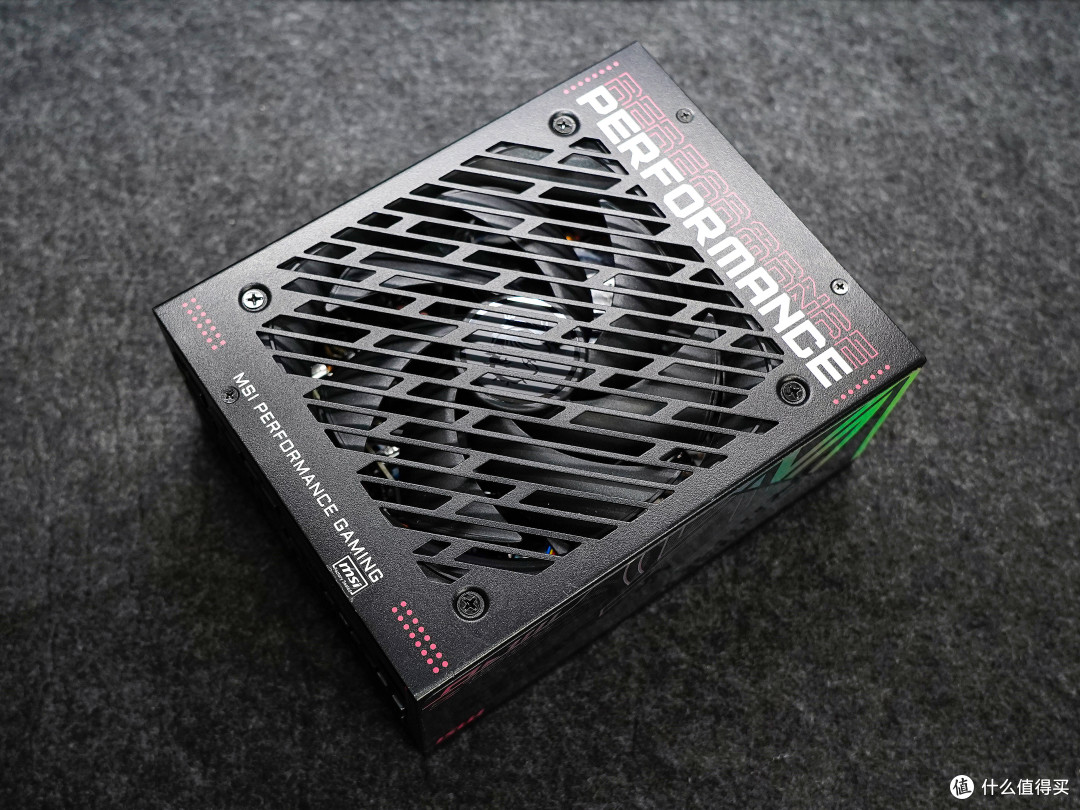

▼风扇的顶盖采用了一体式设计，由于机身较长，两端还采用文字来进行了装饰，以英文“PERFORMANCE"来彰显这款电源的强悍性能，带点电竞风。

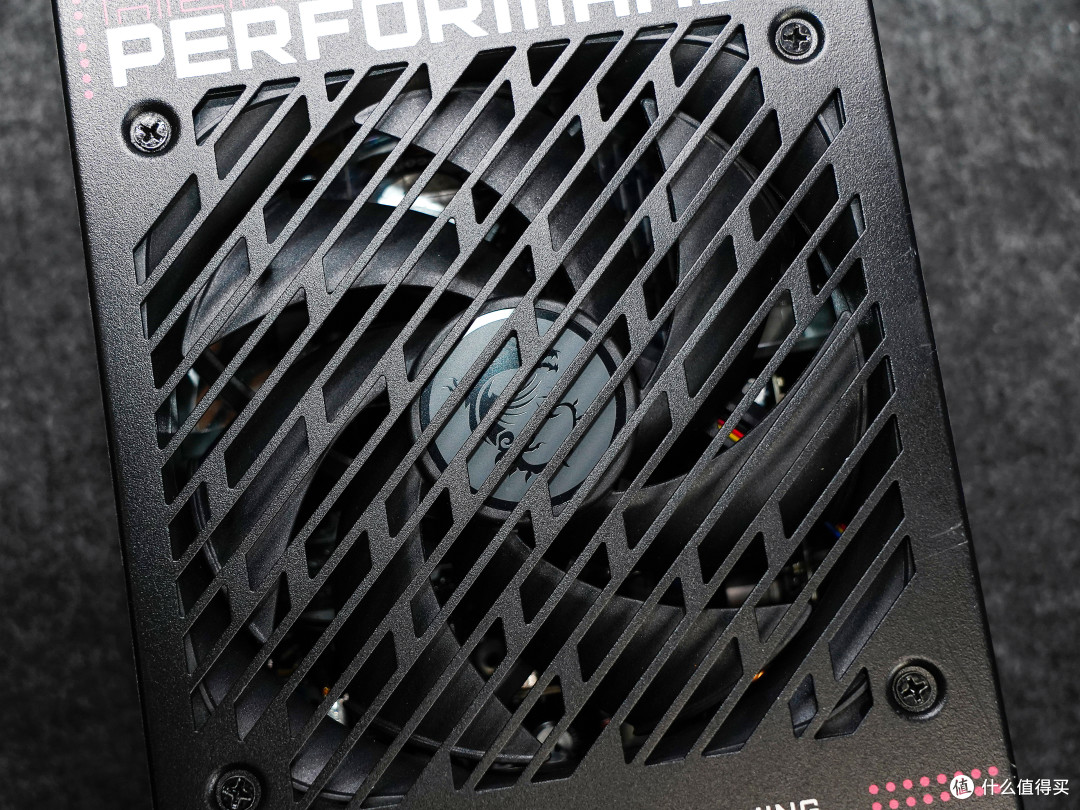

▼电源的散热格栅的网孔为45度的四边形，内置了一个135mmFDB动态轴承风扇，使用寿命更有保障。并且支持风扇零停模式，在负载40%以下风扇停转，实现0噪音。电源得到Cybenetics A+和PPLP.INFO SSS的认证，即使风扇满载运行，噪音依旧可控。另外还具备扇故障保护功能，万一风扇异常停转，会直接报警，避免电源过热造成硬件损坏的风险。

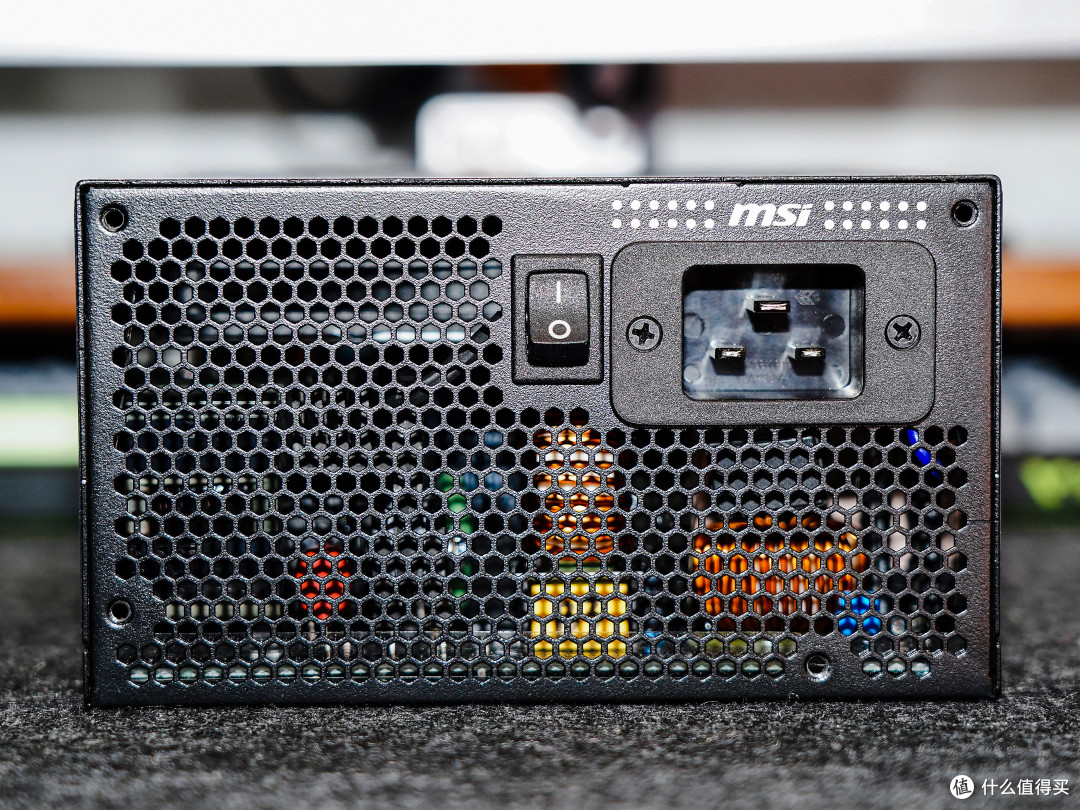

▼电源尾部出风面只有电源的开关，风扇零停模式并不能选择关闭。

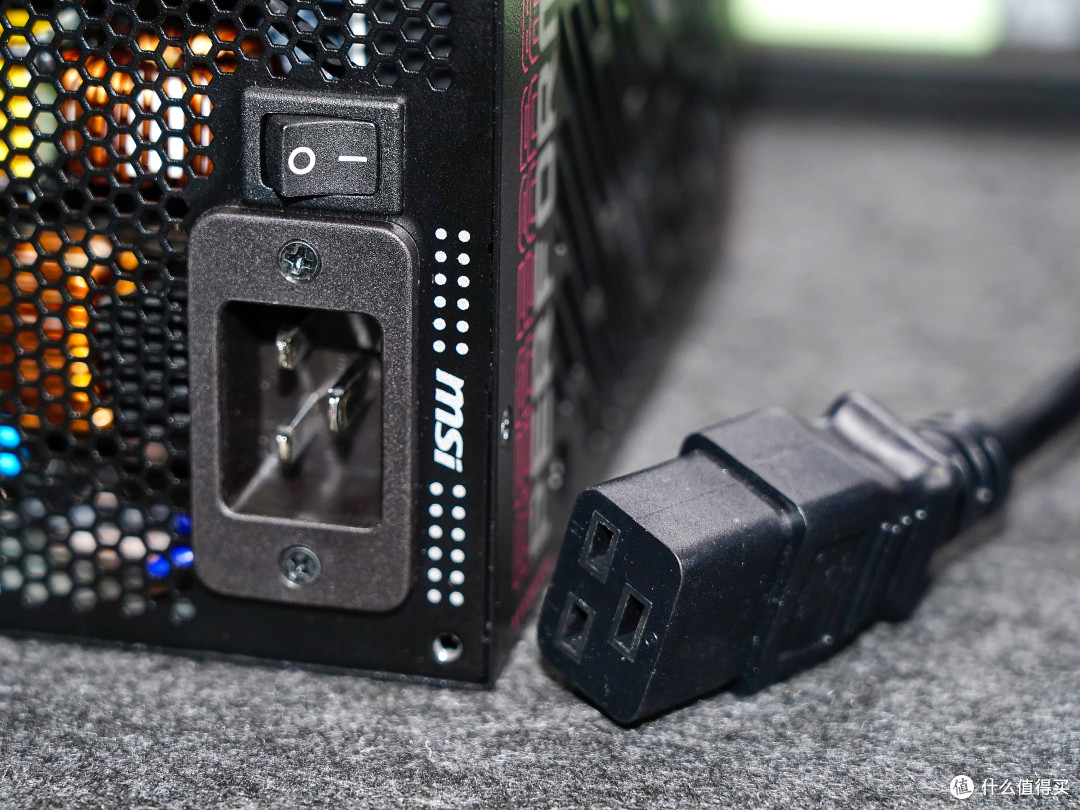

▼电源输入接口是不常见的方型，这是C20品字型输入接口，标配电源线也是C19规格的，安全十分有保障。但这也意味着如果电源线一旦丢失，可不能用电饭锅的电源线来代替了！

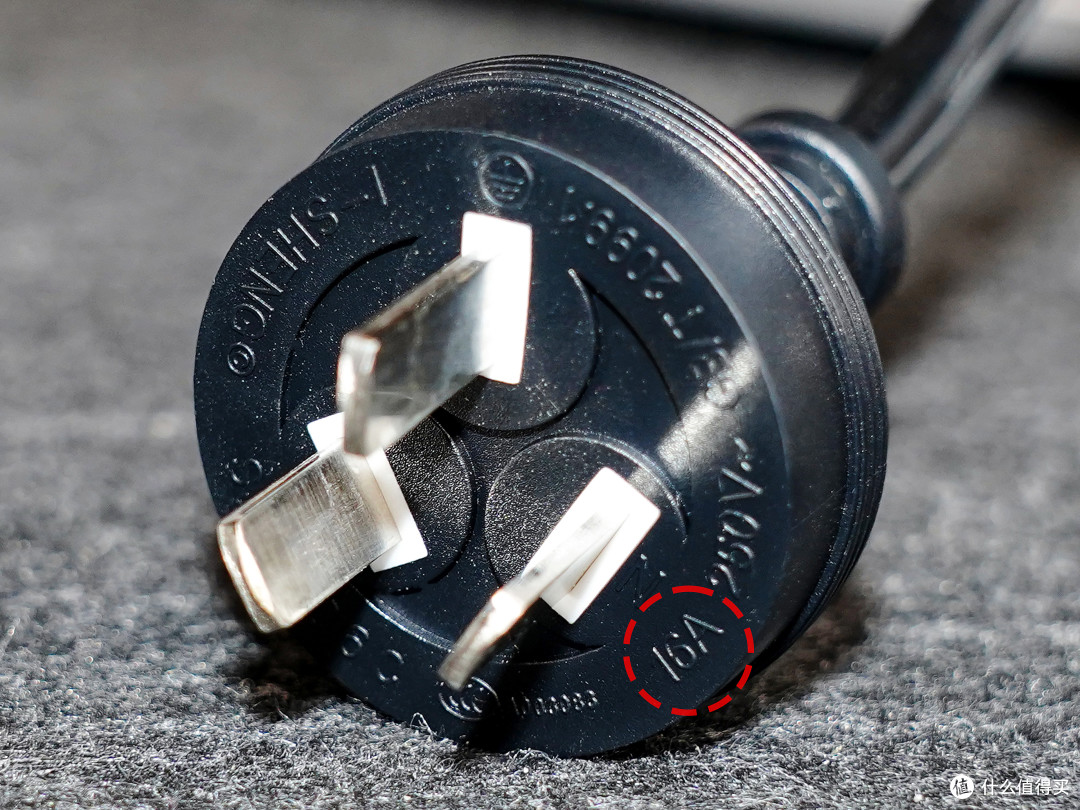

▼插头也是和空调等大型家用电器一样的16A，如果主机附近没有10A插座，只能通过10A转16A的转换器来使用了。

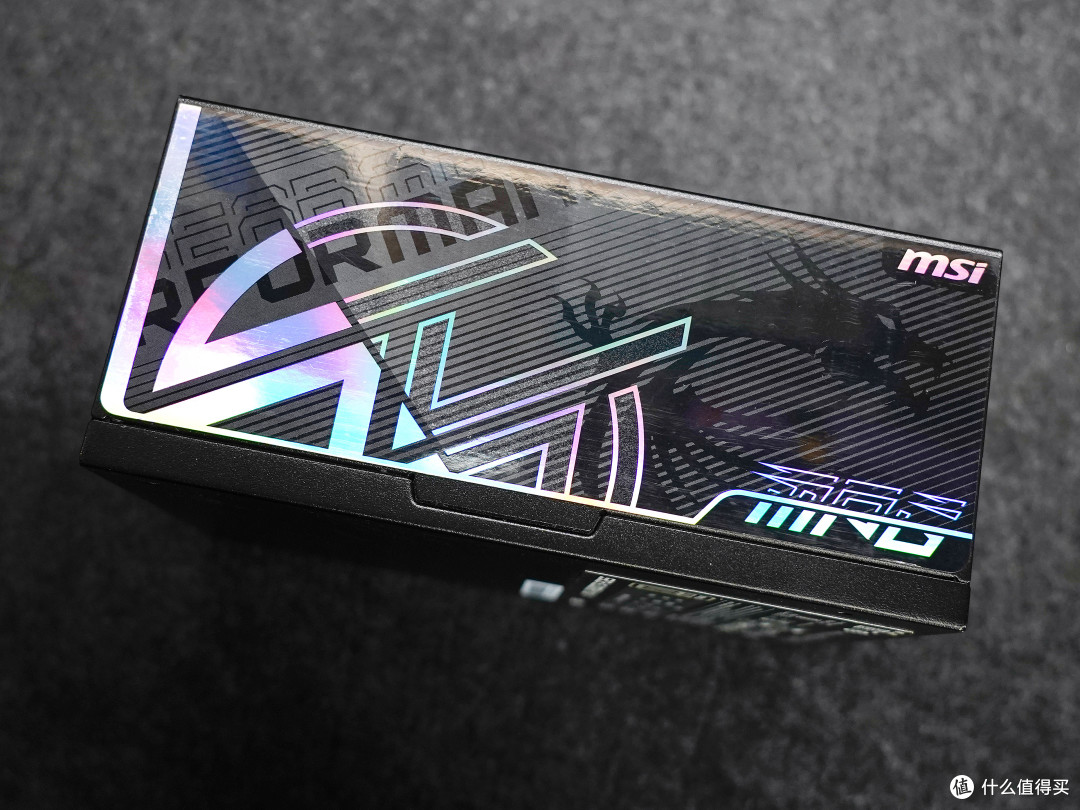

▼电源侧面贴纸经激光处理有镭射效果，在不同的角度下反射不同的颜色。表面描绘有MSI、MPG的标识，以及经典的微星龙盾图形logo。

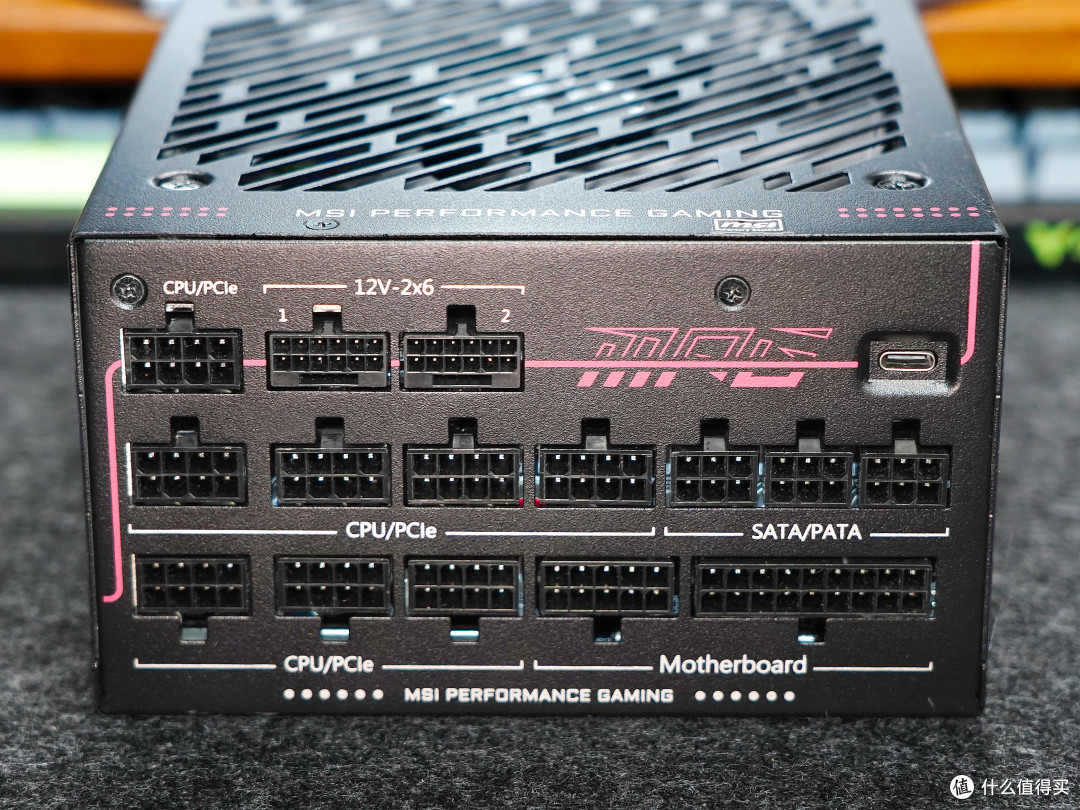

▼电源采用全模组设计，提供了2个最新的12V-2X6接口，24pin分成了2接口，PCIe和CPU接口一共给了8个（可混插），SATA以及D型接口有3个，此外还有1个Type-C数据传输接口。

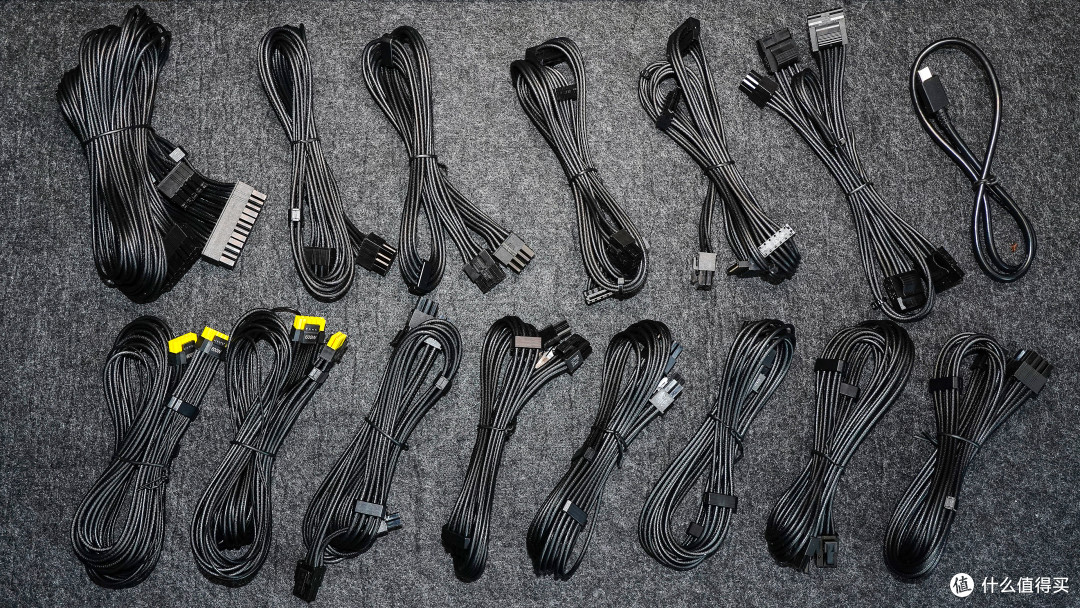

▼具体的线材实物图如下：1条24pin主供电线（600mm）、2条8pin CPU供电线（650mm）、2条12V-2x6（600mm）、6条PCI-E接口供电线（600mm），2条SATA供电线（共8个接口），1条D型供电线（共4个接口）以及1条USB Type-C to JUSB连接线（600mm）。

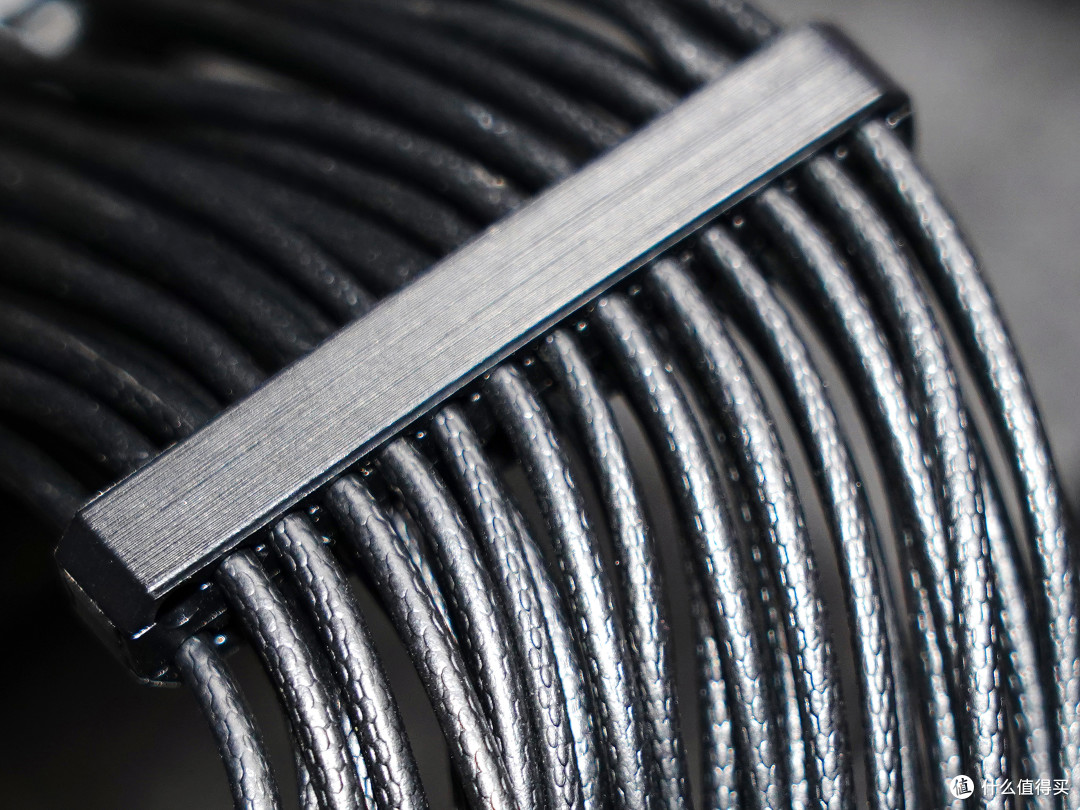

▼所有线材皆为全镀锡铜压纹模组线，外层PVC经过了压花加工，有编织网包线效果。并且每条线材都配备2个理线梳，理线更加方便。

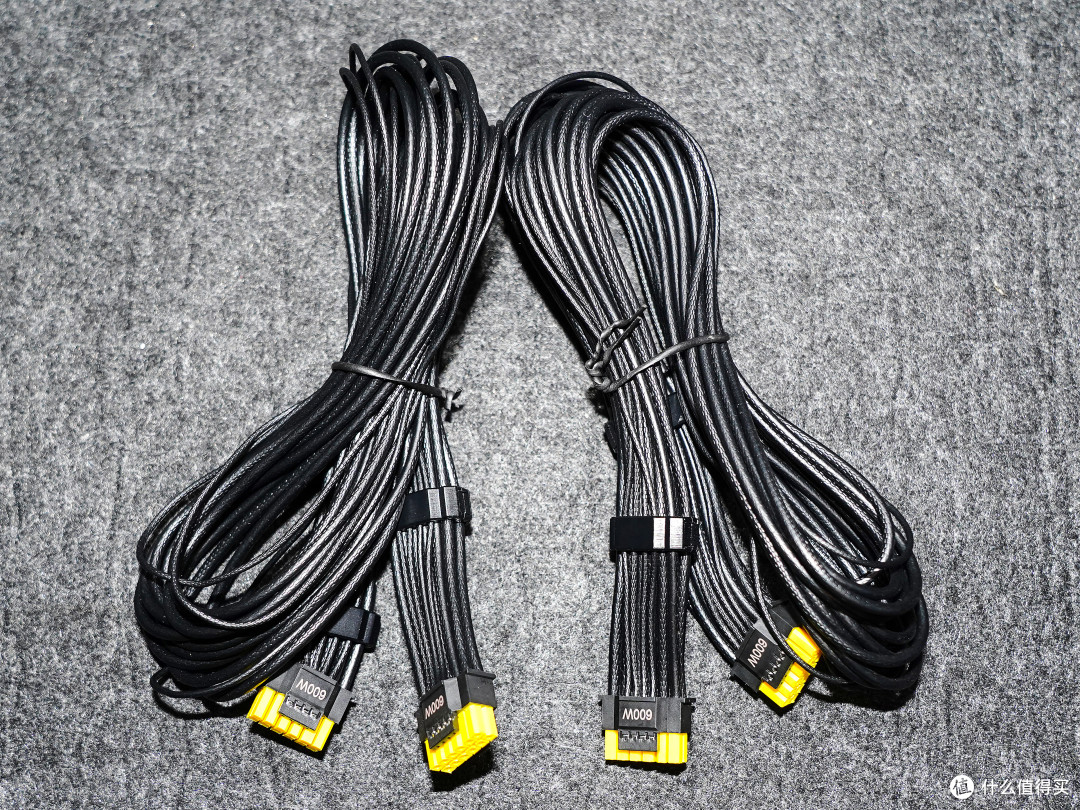

▼2条12V-2x6线材端口有600w标识。

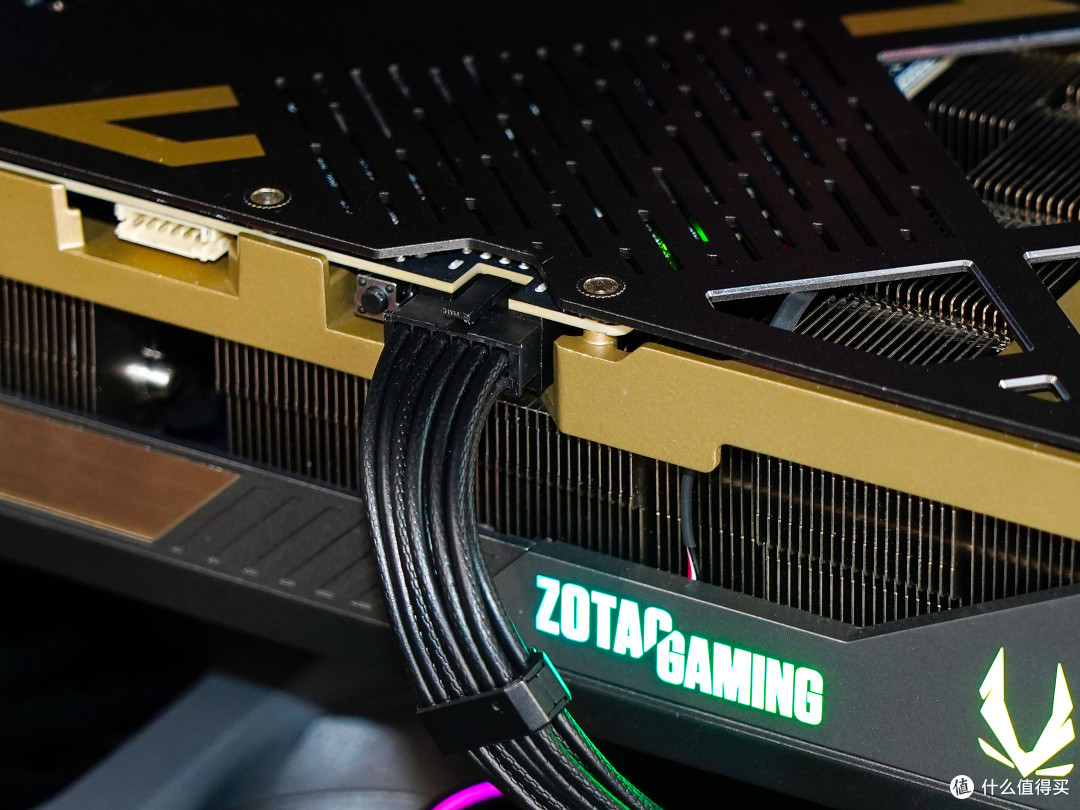

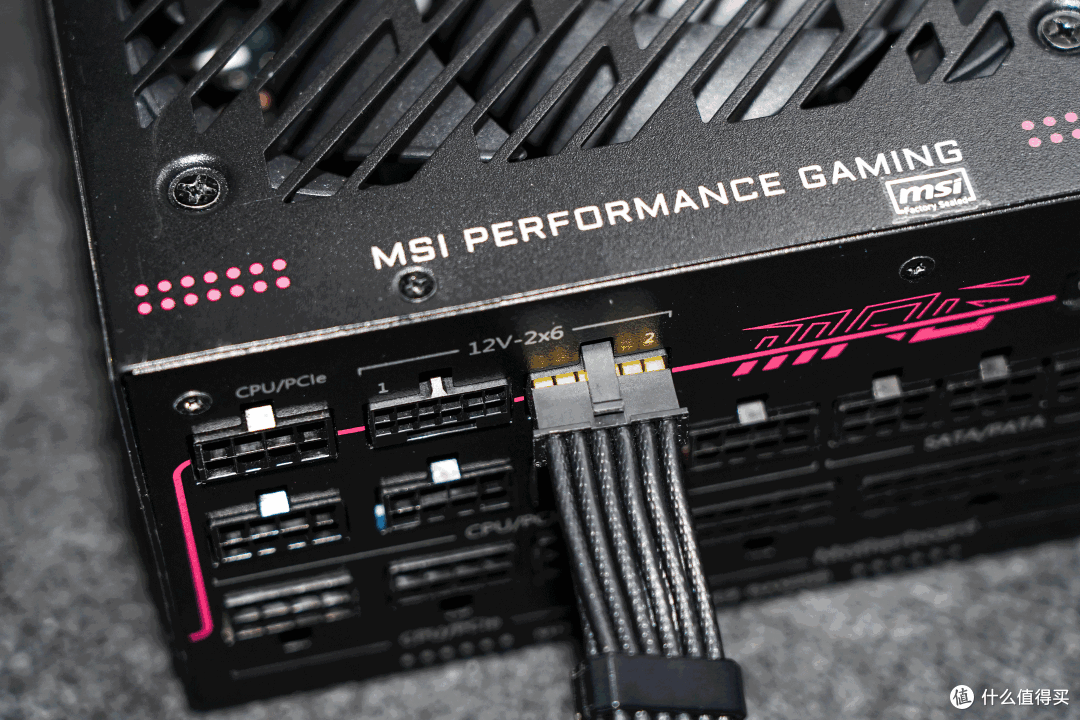

▼12V-2x6接口采用了黑色搭配黄色的双色设计，其中接入端子的部分为黄色，可以在安装时起到提示作用，如果插上接口后仍能看到黄色的部分，则意味着接口尚未插入牢固。虽然ATX3.1也有防接触不良的设计，但多一个手段更加安全稳妥。

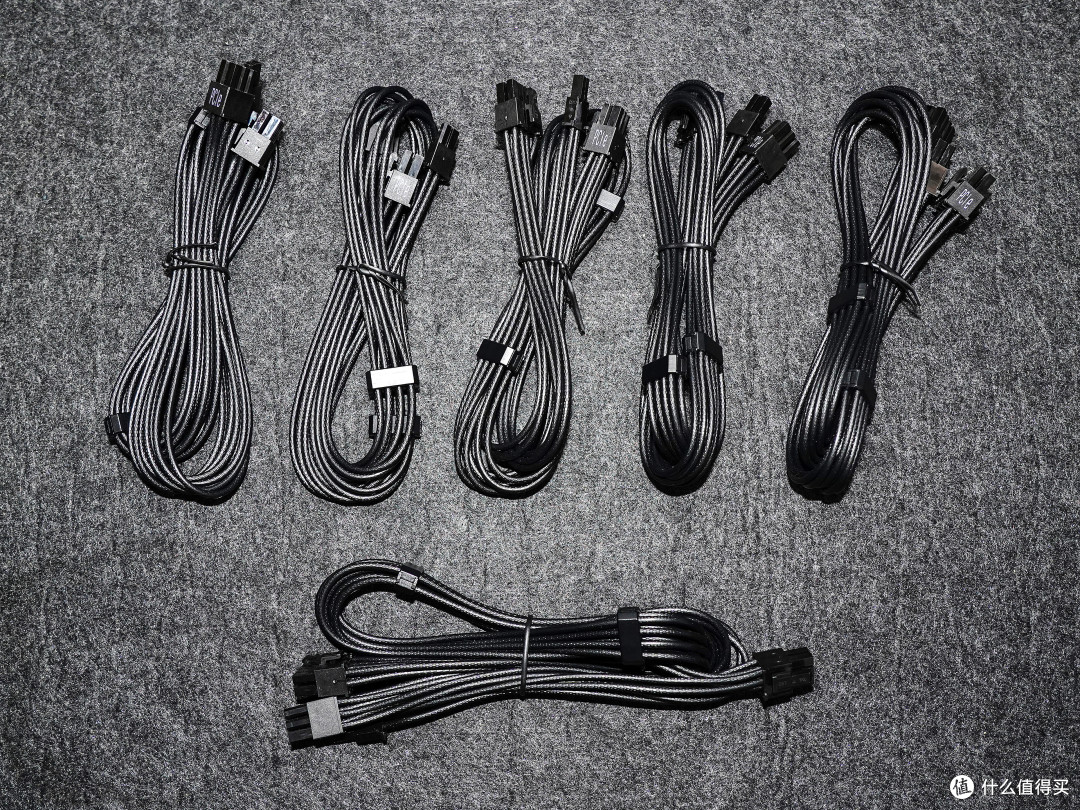

▼Ai1300TS为显卡提供的支持非常充分，除了2条12V-2x6线材，还有5条8Pin PCI-E供电线和1条一拖二的双8Pin PCI-E供电线，老旗舰或者AMD高端显卡使用都没问题。

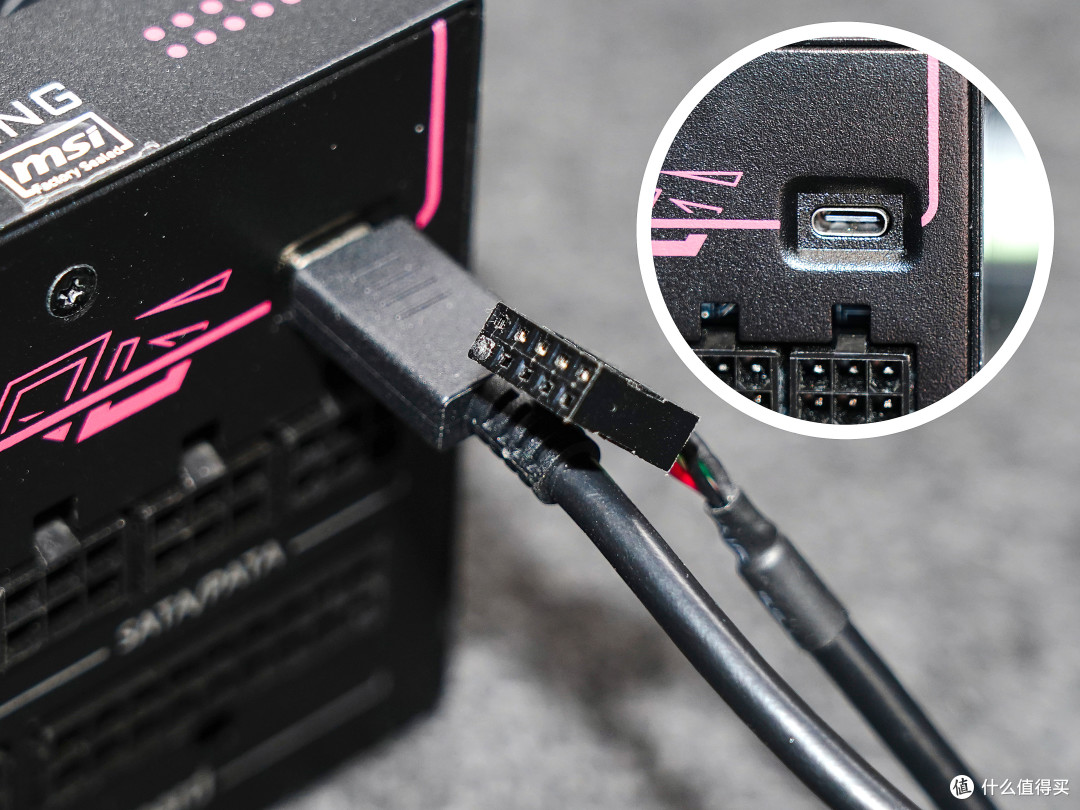

▼Ai1300TS上比较特殊的是那个Type-C接口，通过线材连接到主板的USB接口后，就可以通过MSI CENTER软件来实时监测电源的输出数据了。

装机硬件与体验

主机的硬件配置如下：

CPU：英特尔（Intel）酷睿 Ultra 5 245K

主板：微星 （MSI）Z890 GAMING PLUS WIFI6E

内存：宇瞻（Apacer）NOX DDR5 RGB 7600 16G*2

显卡：索泰(ZOTAC) RTX 5080 SOLID OC

散热：乔思伯（JONSBO）TM360E

电源：微星 （MSI）MPG Ai1300TS PCIE5

机箱：机械大师（Mechanic Master）皇冠系列 CR680

既然Ai1300TS为显卡提供了非常充分的保护，那么测试使用的显卡肯定不能差了。RTX5090是没能力搞到了，搞到二哥—RTX5080!

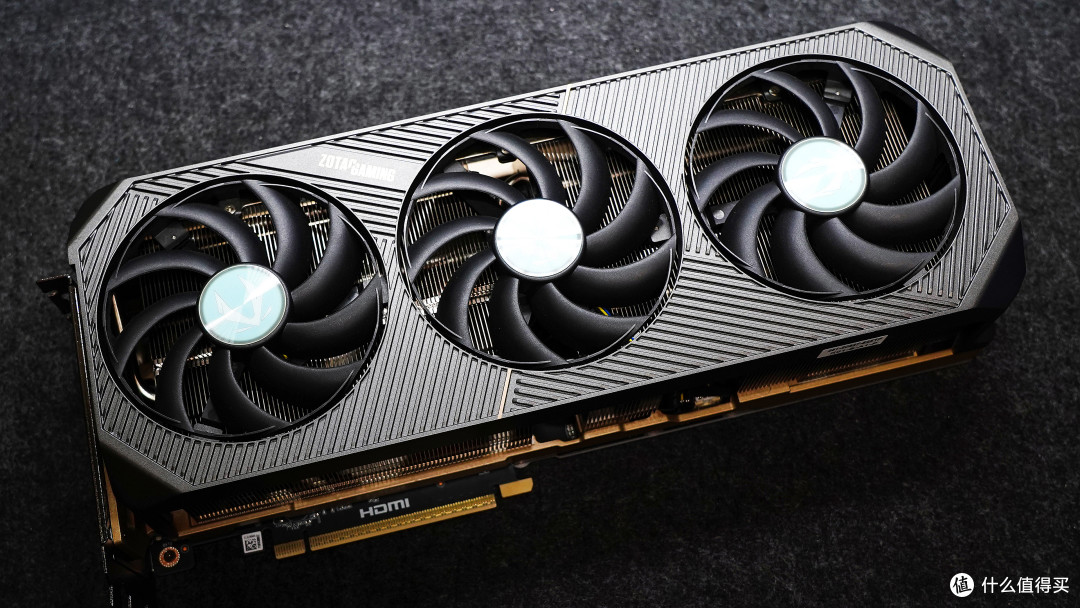

▼显卡具体型号是索泰RTX 5080 SOLID OC，整体造型较为方正，灰色搭配古铜色，给人以简约、复古、硬朗的感觉。散热系统为ICE STORM 3.0，三把9CM直径的环刃风扇，除了支持智能启停以外，还可以通过软件独立控制每个风扇的转速，精准控制噪音和温度的平衡。显卡尺寸达到了329.7mmX137.8mmX67.8mm，和电源一样，也得要个大机箱才能装下。

▼背板下的铜色合金中框非常厚实，除了起到美化作用外，还能提高显卡整体结构强度。显卡厚度明显超过了三槽，其中散热器规模肯定不会小，配合核心部分的大面积真空VC均热板，以及6根加厚纯铜热管，散热能力超强。右边的ZOTAC GAMING和图形LOGO具有ARGB灯效，灯光面积不大，绝对不会有杀马特的效果。

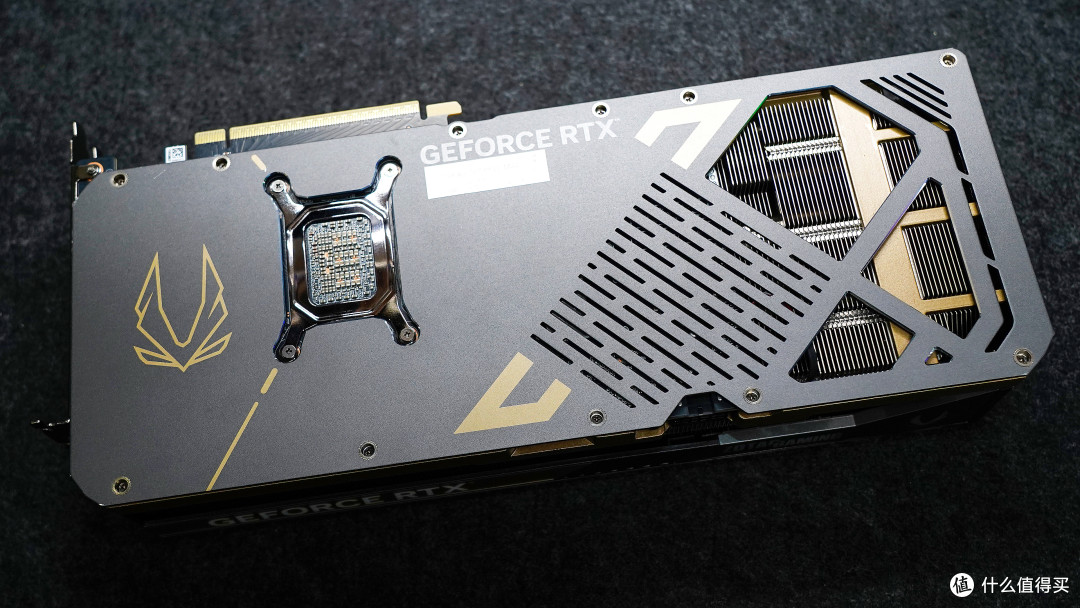

▼背部采用了压铸金属板，部分区域采用了镂空设计，除了黑灰色的底色，还用了一些铜色的图形作为装饰。前端的镂空区域可以看到其中并没有PCB，进风可以直接贯穿散热鳍片，提高散热效率。

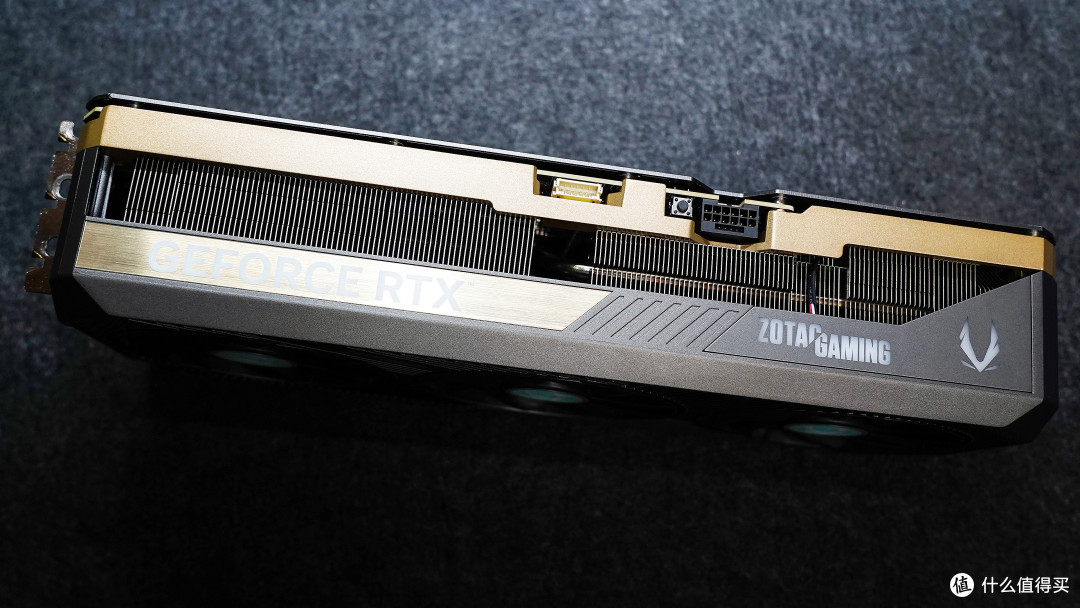

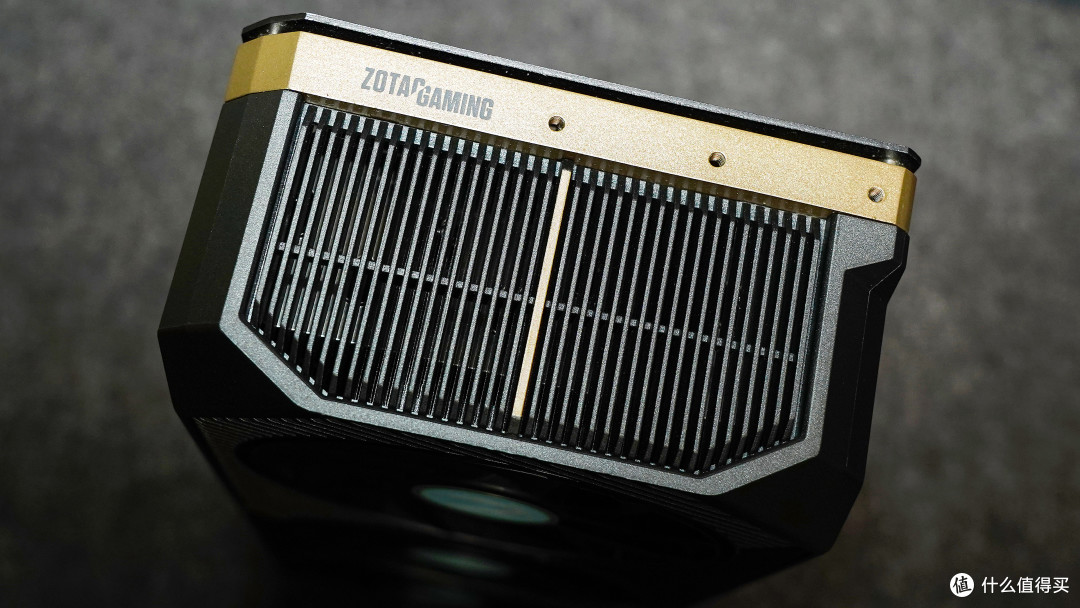

▼前端通风设计很像汽车的进气格栅，合金中框上有ZOTAC GAMING的字样，旁边有三个螺丝孔位，是用来安装显卡支架的。

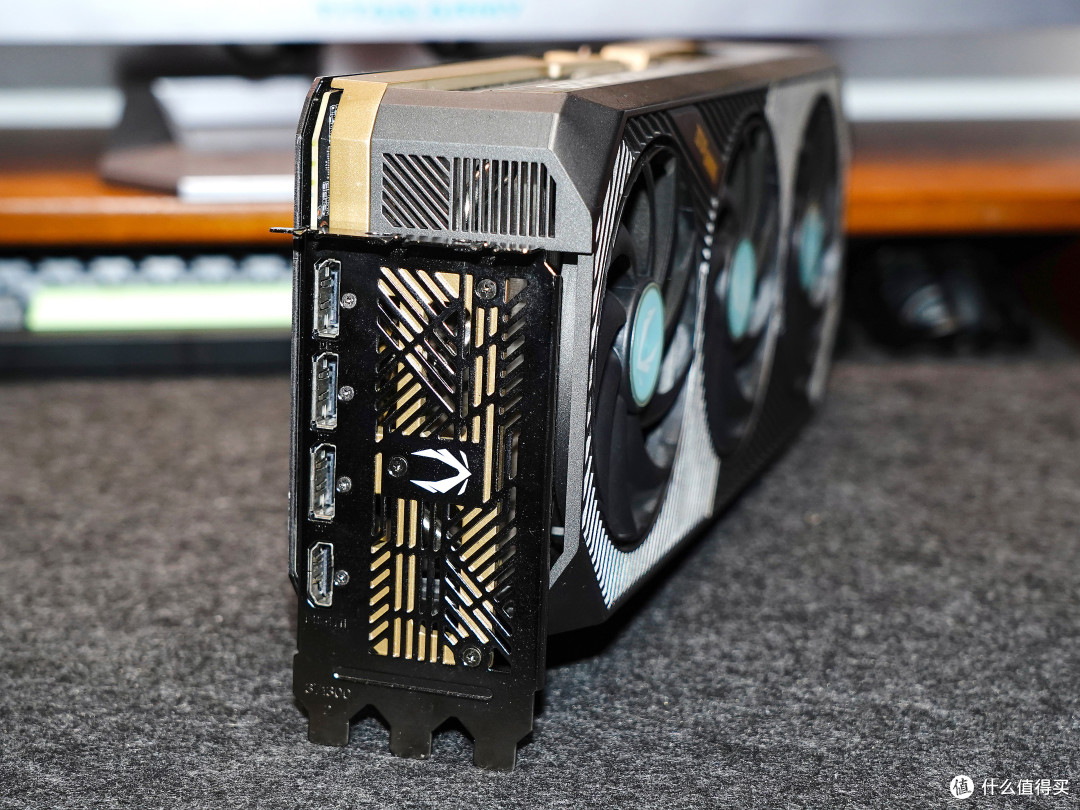

▼接口为3个DP 2.1b和1个HDMI 2.1b接口，其中DP 2.1b最高可支持4K@480Hz/8K@120Hz，非常适合搭配高刷新率的OLED显示器。

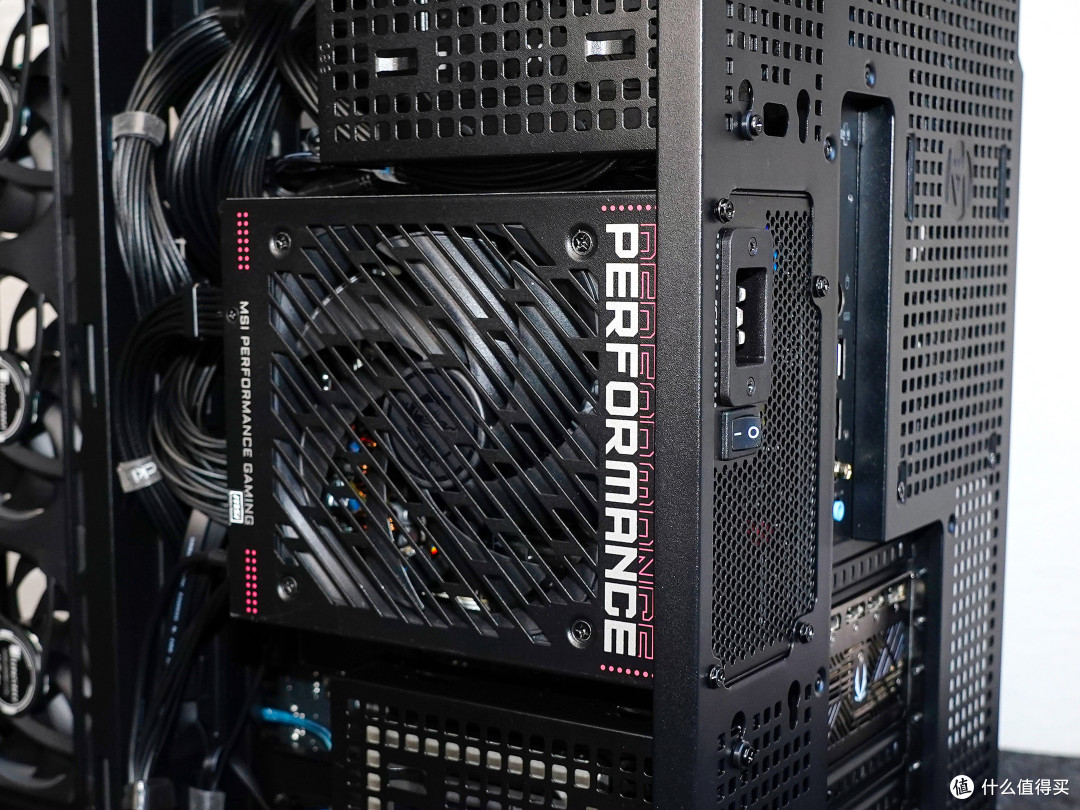

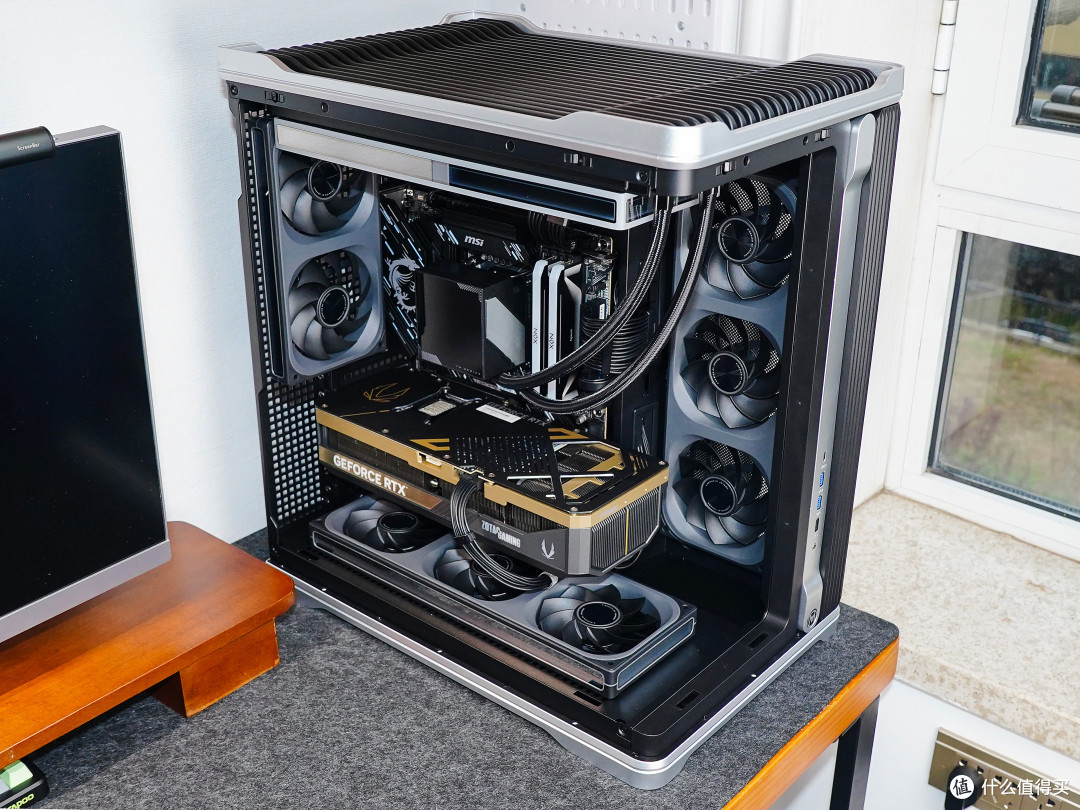

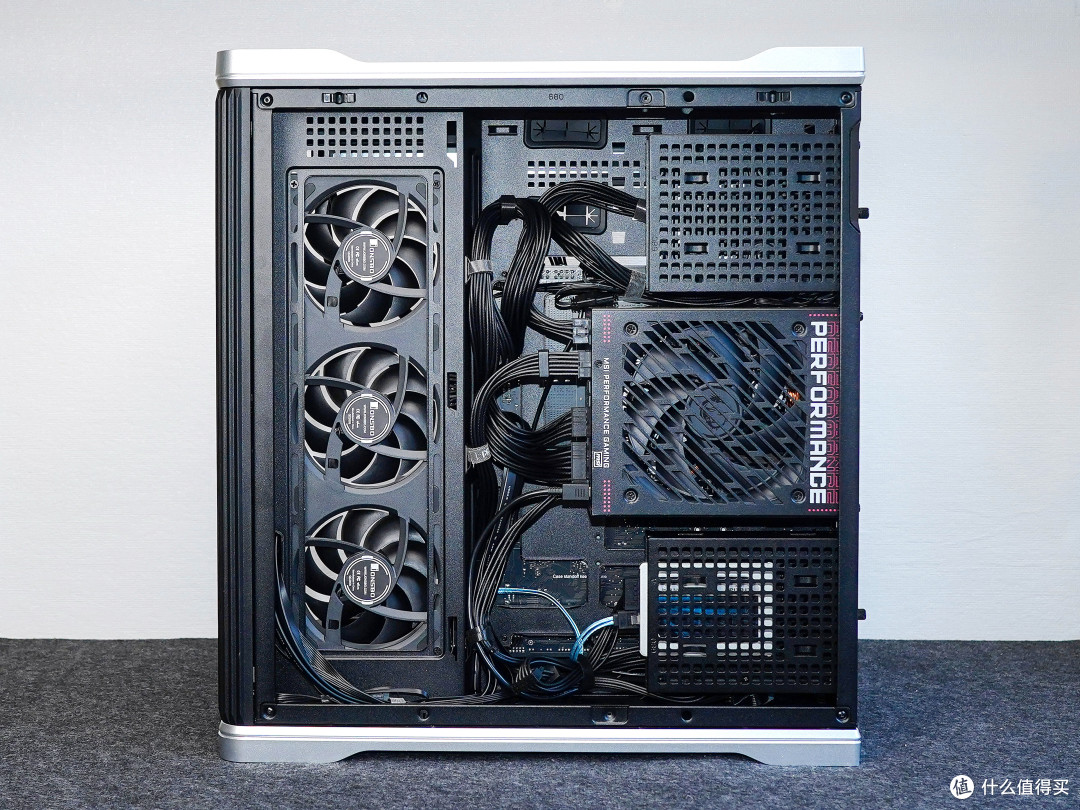

▼机箱为为左右仓结构，对电源的兼容性非常好，线材的容纳空间也比较大，所以还是非常好安装的。

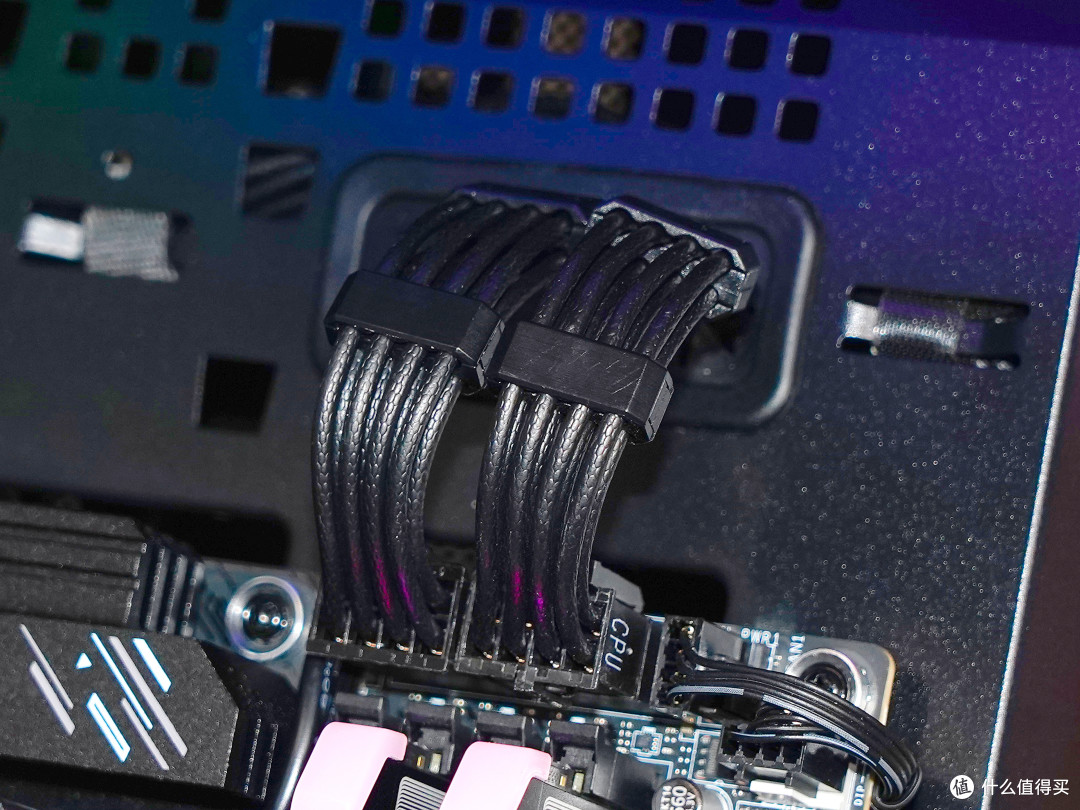

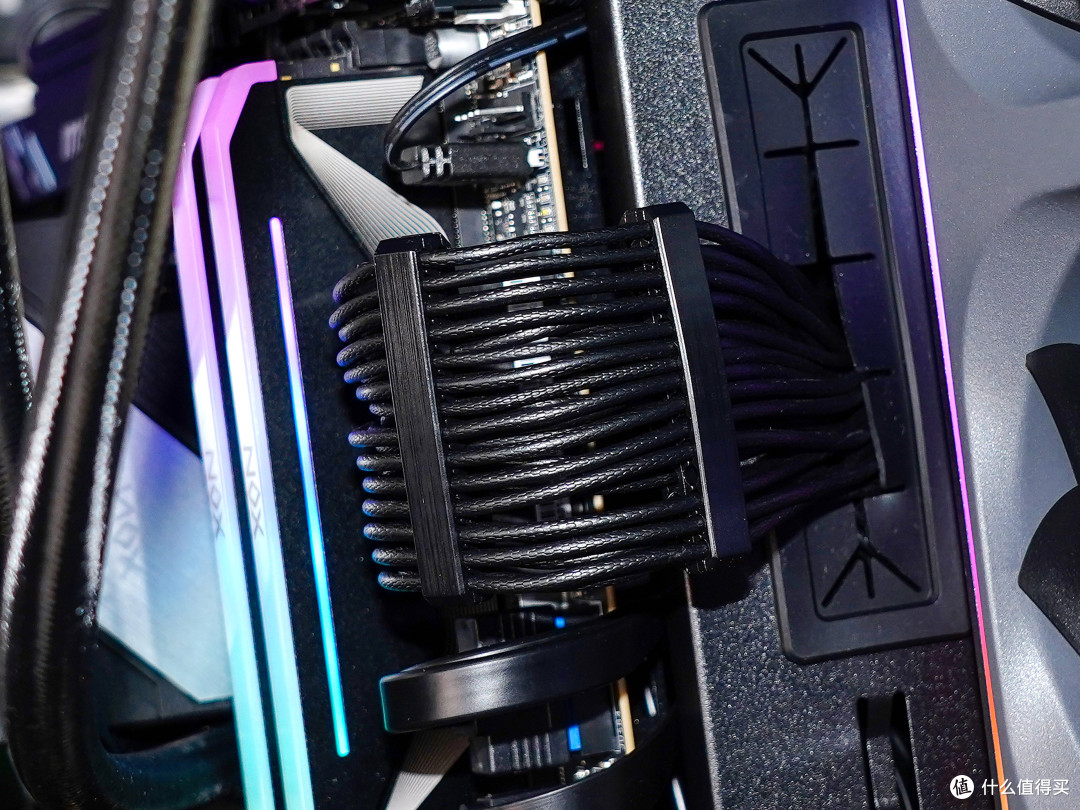

电源自带理线梳，打理线材更加轻松。

简单测试

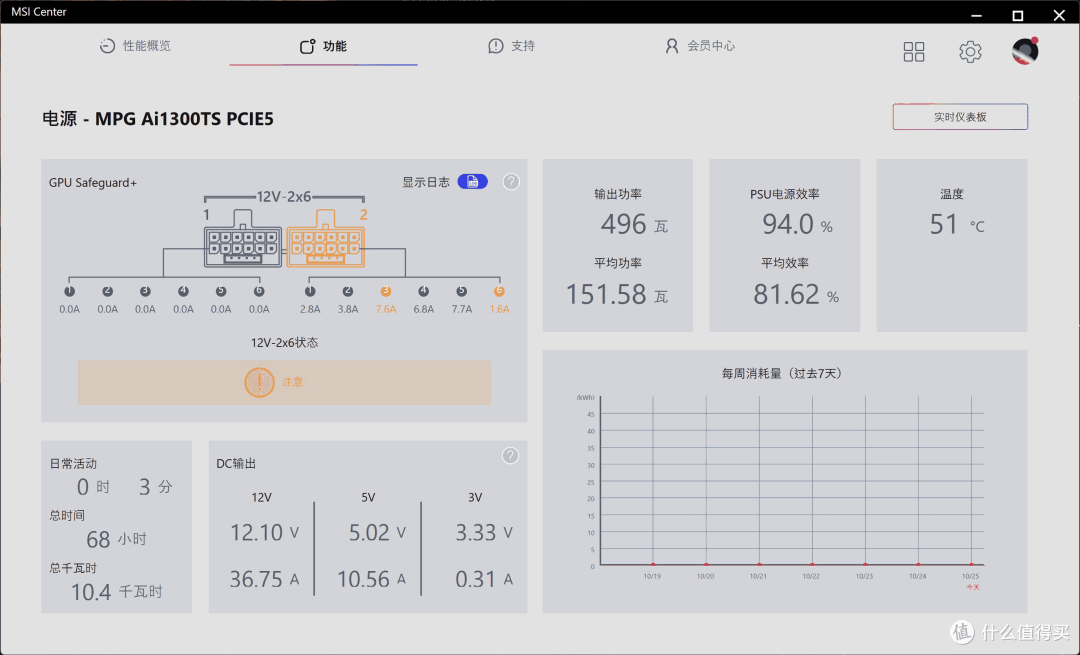

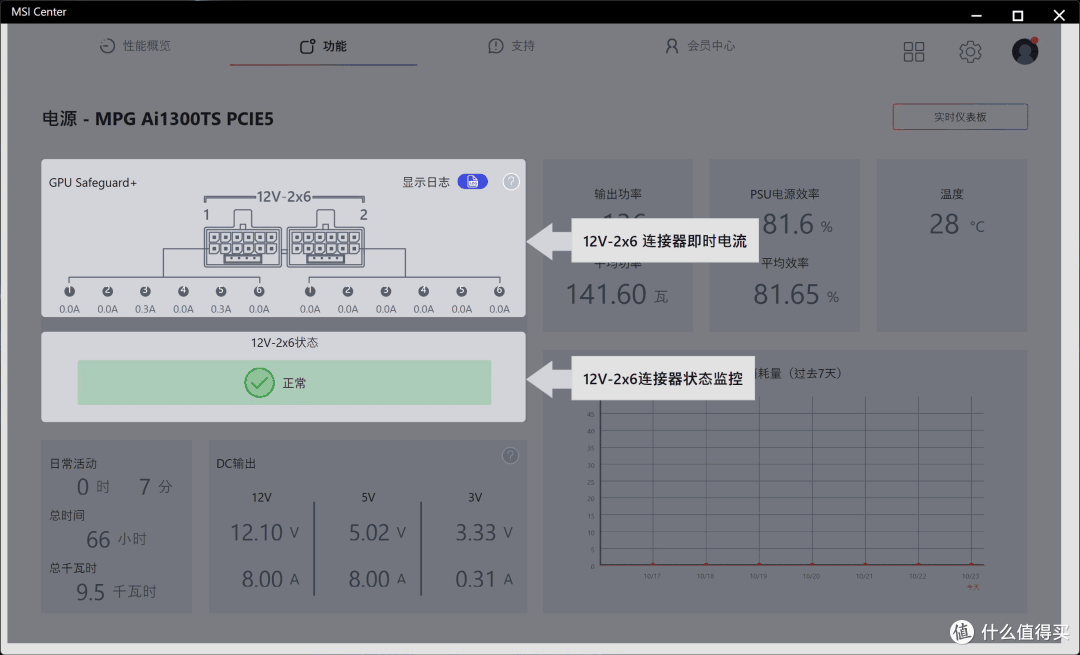

▼下载打开MSI CENTER控制软件可查到12V-2×6接口的每个端口的电流值、+12V、+5V与+3V各项电压值、整机输出功率与转换效率、以及一周的电能消耗量。点击实时仪表板界面，各项参数值会以曲线形式显示，并能截图和导出CSV数据表。

▼Ai1300TS配备两颗MCU微控制器芯片，负责实时控制PFC与LLC，能全天候监测两个12V-2×6显卡供电接口电流，12V-2x6的任两Pin平均电流差异在5.5A以上或任一Pin的电流峰值达到12A以上，并持续20秒钟，不仅电源蜂鸣器会发生警报，Windows还会出现弹窗提醒用户检查显卡用电安全，持续警报3分钟后电源自动重启，从根本上避免了烧接口的风险。这种保护功能实现了软硬件协同，微星称其为“GPU SAFEGUAR+”

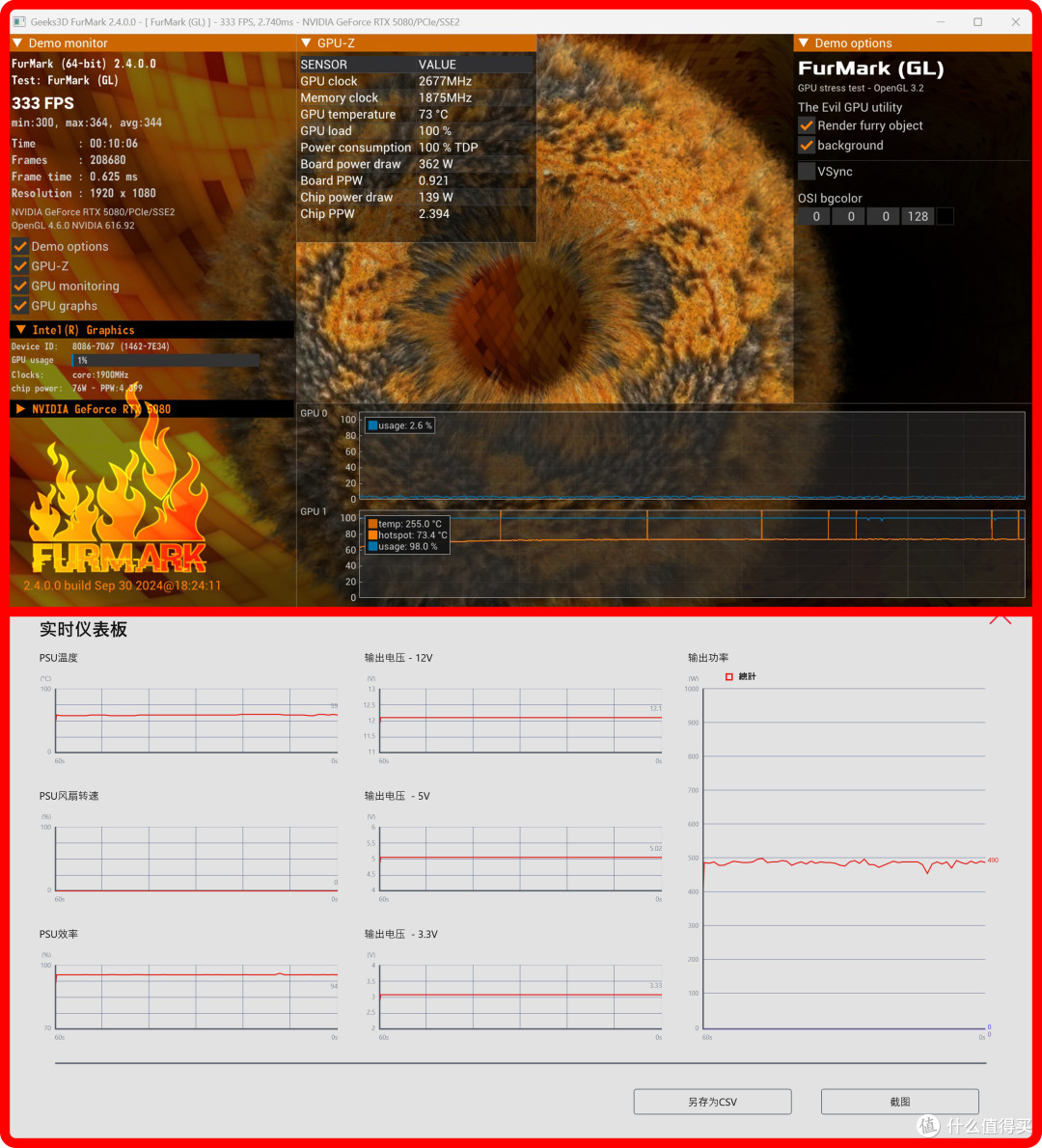

▼首先来做个Furmark烤机测试（甜甜圈），参数设定为1080p分辨率、0AA，10分钟后，显卡功耗达到360w，温度稳定在73℃。作为一款次旗舰型号显卡能有这种温度表现，还是非常不错的。再来看看电源的情况，输出功率在500W左右，12v、5v、3.3v的电压值稳如老狗，基本是一条直线。

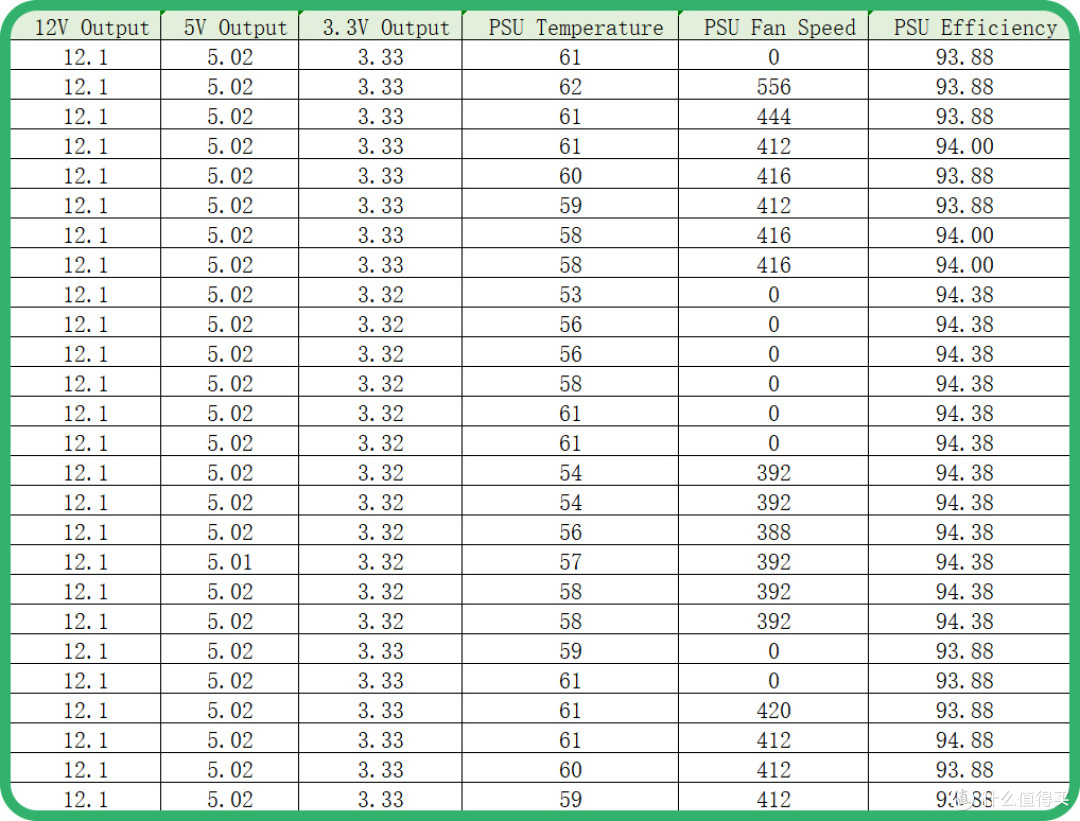

▼导出测试中5分钟的CSV数据表来详细看看：12V电压一直为12.1V没有波动，电压偏离0.8%；5V电压5.01~5.02v，电压偏离0.4%；3.3V电压3.32~3.33v，电压偏离0.9%，波动和偏离都非常小。测试期间电源温度最高62℃，风扇最高转速556PRM，电源效率为93.88~94.38%。

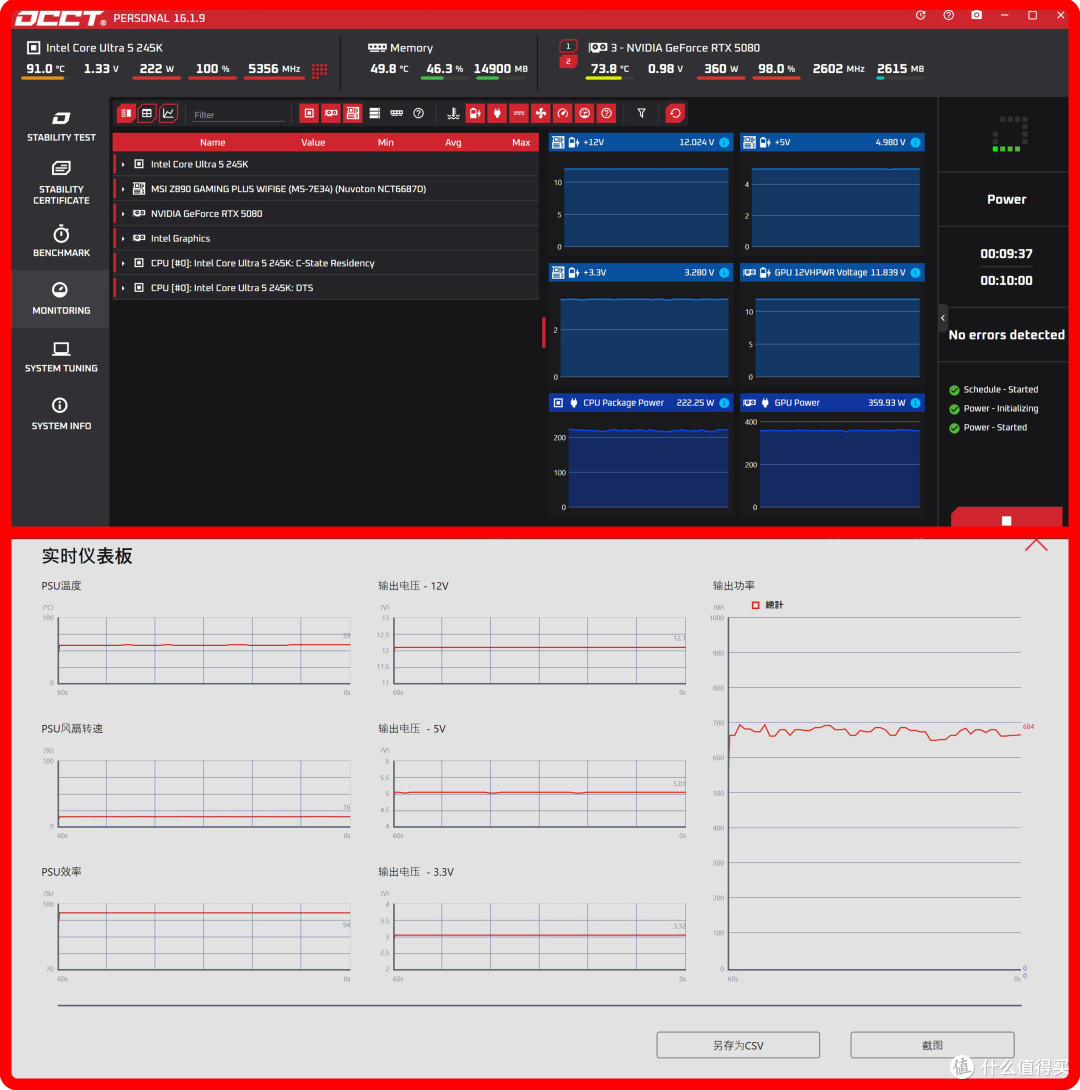

▼再进行OCCT的POWER测试，245k默认功耗虽然不高，但超频后（P核5.4GHz，E核4.8GHz）的功耗也来到220w，显卡功耗还是360w，电源输出功率显示在700W左右。

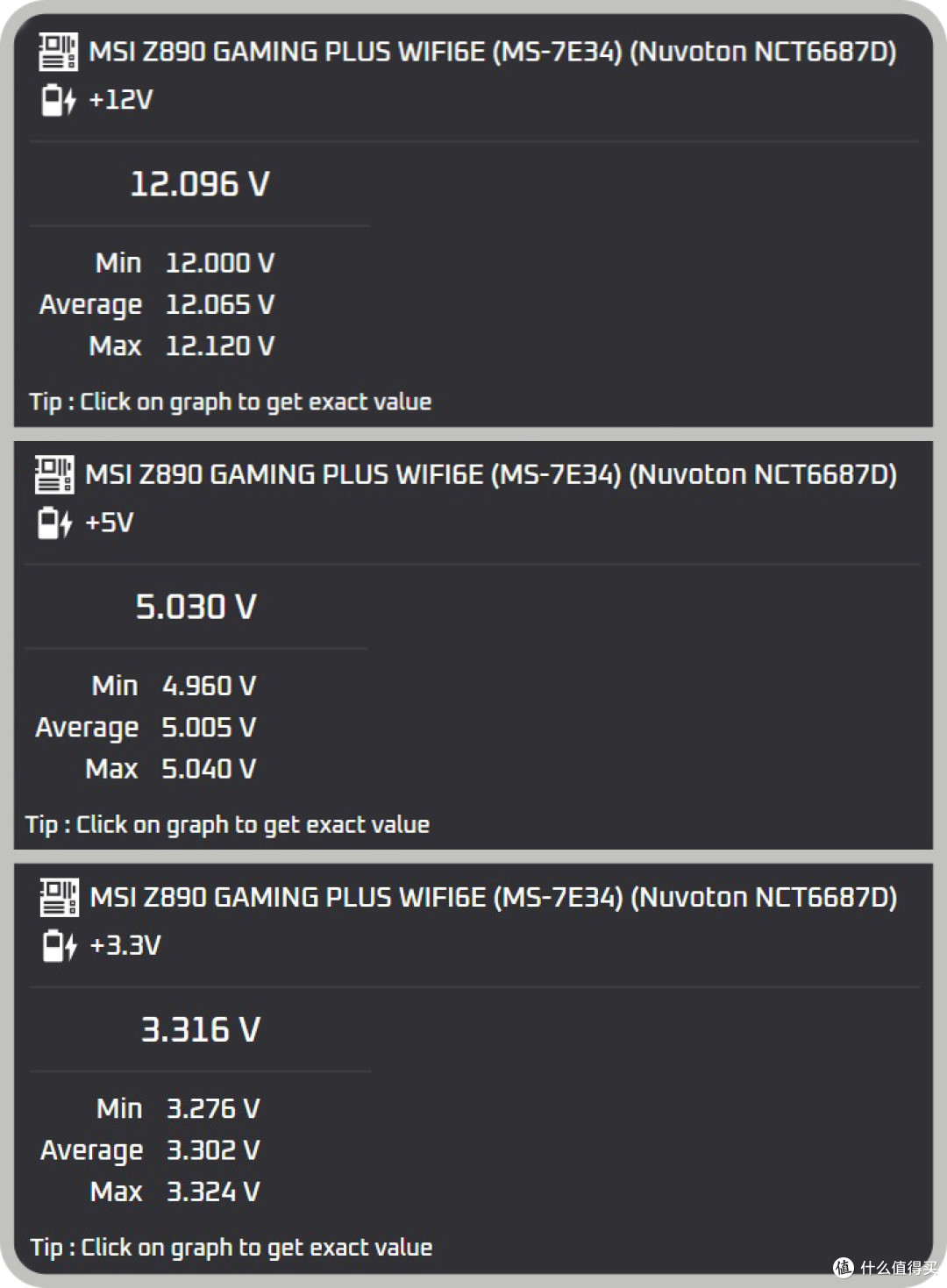

▼这次使用OCCT软件来考察电压偏离的情况

12V平均电压12.065v，电压偏离0.54%；最大偏离值为最大电压12.120v，电压偏离1%。

5V平均电压5.005v，电压偏离0.1%；最大偏离值为最小电压5.04v，电压偏离0.8%。

3.3V平均电压3.302v，电压偏离0.06%；最大偏离值为最小电压3.324v，电压偏离0.73%。

和刚才电源软件测得的偏离值相差不大，最大偏移值也只有1%，距离Intel ATX 的偏离幅度不得超过 ±5%标准还有很大的安全余量，而且电压波形稳定，波动很小。

最后

Ai1300TS还是挺贵的，而且有12年的质保，就不去做拆解了，看过这款电源的拆解，采用了交错式PFC+全桥LLC谐振+同步整流+DC-DC结构，全部采用日系105℃耐高温电容，三颗主电容总容量达到1590μF，以及碳化硅MOSFET元器件，用料还是可以放心的。

Ai1300TS在性能和噪音上的体验都算顶级，最大的特色还是数字监控系统，尤其是针对显卡“GPU SAFEGUARD+”功能，虽然价格不便宜，但对比现在RTX5080和5090的价格，真就是毛毛雨了！所以这款电源推荐给这两款显卡的用户，就当给自己的重要理财产品买个保修呗。
