这周的英特尔,信息密度有点超标。

美股那边,英特尔美东时间9月24日收盘大涨3.91%,报127.39美元,全天成交额146.86亿美元,市值回到6694亿美元。媒体直接给出了标题:英特尔股价创7月以来新高。微博微博

A股这边,9月23日全市场超过3500只股票下跌的日子里,玻璃基板方向逆势活跃,沃格光电、三峡新材涨停,公开报道把催化直接指向京东方大会披露的产业化进展。科技圈这边,英特尔公开了一项"把MicroLED埋进玻璃基板"的封装专利,还传出正找友达光电谈先进封装合作。知乎微博

三条看似不相干的线,指向的其实是同一件事:AI芯片脚下那块正在从有机物换成玻璃的基板。英特尔在这件事上已经埋伏了十三年,而这周,全行业像约好了一样集体亮牌。下面把技术账、进度账、行情账三本账对完,最后给架构党、盯股党、装机党分别说清楚:谁该看什么,谁该等什么,谁暂时不用管。

先把这周的时间线对齐

  • 9月20日:康宁率先上调玻璃基板价格15%——材料端第一个为"AI封装涨价潮"敲锣。知乎

  • 9月21日:英特尔公开2022年提交的《IC Package with Micro LEDs》美国授权专利。同一天,英特尔与友达洽谈MicroLED先进封装合作的消息见报。还是同一天,韩国零部件厂商JNTC签下约3470亿韩元(合2.9亿美元)的TGV玻璃基板产线投资备忘录。知乎微博知乎

  • 9月22日:京东方董事长陈炎顺在全球创新伙伴大会上宣布,未来五年研发投入超800亿元、采购支出超8000亿元。大会同时明确:一年内敲定玻璃基钙钛矿、玻璃基封装载板两条量产线投资。微博微博

  • 9月23日:供应链消息传出,英伟达要求日韩及中国台湾地区基板厂在两年内完成玻璃基板技术开发与验证,2028年前就可能正式导入。同日A股玻璃基板板块逆势涨停潮。知乎

  • 9月24日:英特尔官宣18A制程进入量产。股价当天收出7月以来新高。知乎

五天,五路信号。这不是巧合,是玻璃基板产业化走到了同一个临界点:需求端有人定闹钟,供给端有人砸钱,材料端有人涨价。

技术账:芯片脚下的"地板",为什么非换玻璃不可

先说清楚问题出在哪。有机基板给芯片当了三十年的地板,到AI时代参数集体到期:某头部AI芯片封装面积超过3000mm²(相当于半个身份证),信号速率冲上112Gbps,单芯片功耗直奔千瓦级。知乎

最致命的是翘曲。有机基板热膨胀系数约12-15ppm/K,硅芯片只有3ppm/K,一加热基板比芯片膨胀得快,3000mm²封装实测翘曲量超过400μm,而后续光刻工艺对平整度的要求是小于50μm——差了8倍。翻译一下:地板弯成这样,楼上没法装修。这不是良率低的问题,是物理上做不了的问题。知乎

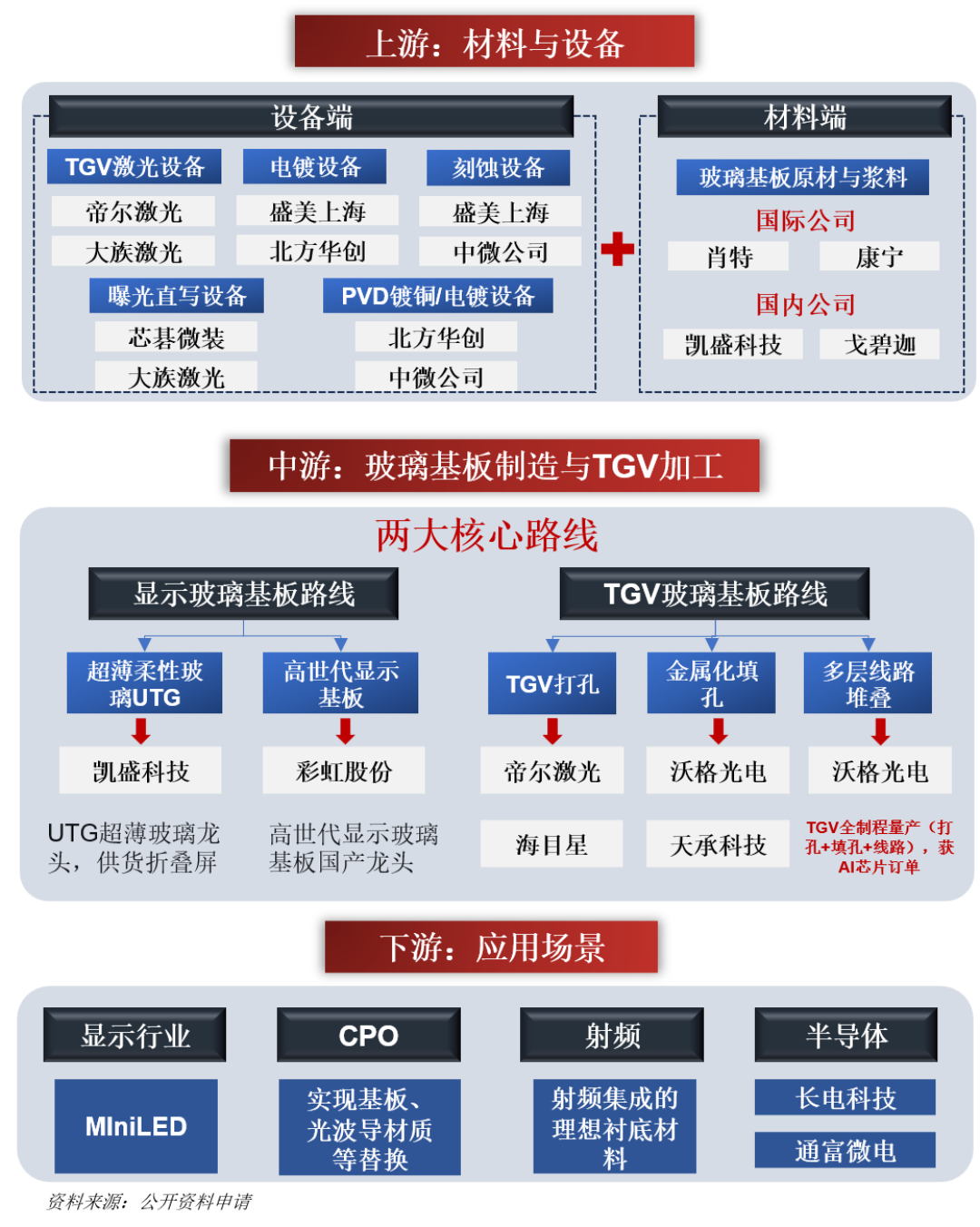

英特尔憋了十三年的一步棋,这周全行业集体亮牌:MicroLED埋进玻璃基板的专利公开、友达被传洽谈、英伟达定下2028死线、京东方拍出800亿——技术账、进度账、行情账对完,架构党看什么、盯股党盯什么信号、装机党为什么不用急,说清楚了

玻璃的强项正好逐条对上这些痛点:热膨胀系数与硅匹配且可调,介电损耗比有机基板低约10倍,高频信号跑得干净。杨氏模量高达50-90GPa,是有机的数倍,大尺寸也撑得住,线宽线距能做到2μm以下,而有机基板通常大于10μm。知乎知乎

核心工艺叫TGV(玻璃通孔):在玻璃上打出数百万个微米级通孔、填满铜、再铺几十层线路,让它接手有机载板的工作,成为下一代先进封装的地基。目前工艺节点已推进至亚10微米级通孔、深径比25:1,互连密度在逼近硅通孔(TSV)的水平。知乎知乎

英特尔憋了十三年的一步棋,这周全行业集体亮牌:MicroLED埋进玻璃基板的专利公开、友达被传洽谈、英伟达定下2028死线、京东方拍出800亿——技术账、进度账、行情账对完,架构党看什么、盯股党盯什么信号、装机党为什么不用急,说清楚了

英特尔的牌:最早起的床,最想秀的肌肉

英特尔做玻璃基板的时间线,比很多人想象的长得多:2013年启动研发,2023年发布首代样品,规划2028年左右实现规模化量产。十三年,熬走了好几任CEO,熬到了AI把玻璃基板从"可选项"变成"必选项"。知乎

这周公开的MicroLED专利,是最能体现英特尔思路的一步棋:不满足于玻璃只当地板,还要把灯埋进去。专利架构是把半导体裸片和MicroLED发光单元共同嵌入玻璃基板内部,靠TGV通孔实现垂直供电与信号互连,让LED成为封装的原生部件而不是外挂元件。知乎

英特尔憋了十三年的一步棋,这周全行业集体亮牌:MicroLED埋进玻璃基板的专利公开、友达被传洽谈、英伟达定下2028死线、京东方拍出800亿——技术账、进度账、行情账对完,架构党看什么、盯股党盯什么信号、装机党为什么不用急,说清楚了

拆开看,这个"会发光的封装"有四层用途。第一层是产线自检:MicroLED作为封装内部的原位测试指示灯,生产调试阶段直接亮灯显示电路通断和故障点位。知乎

第二层是状态可视化:在CPU表面实现发光字符和灯效,实时显示负载、温度、运行模式。知乎

第三层,装机党可以开始笑了:专利明确写了支持DIY电子产品的个性化发光装饰,可定制专属光效图案与品牌标识。"原厂自带灯效的CPU"这种赛博朋克画面,英特尔是真写进专利了。知乎

但第四层才是正事:为CPO(共封装光学)铺路。把光电器件埋进玻璃基板完成验证,支撑的是光电异构集成;坊间盘后信息甚至称英特尔与友达的合作直指CPO,而台积电那边也启动了CoWoS玻璃基板开发计划,联合Ibiden、群创验证方案。换句话说,英特尔赌的不只是"换个地板",而是把光和电都搬进同一块玻璃——这是它想从台积电CoWoS手里抢单的技术本钱。微博

合作伙伴方面,英特尔这两个月动作密集。蓝思科技7月下旬公告与英特尔签署合作备忘录,TGV先进封装是重点方向,3万平米专用厂房预计2026年底投产。知乎

传出洽谈的友达光电也不是空手:7月30日董事会刚通过86.41亿新台币(约合18.3亿人民币)资本支出,投向TGV、RDL产线及玻璃基板试产线。不过要提醒一句:英特尔与友达的合作目前停留在"据报道洽谈"层面,双方都没有官宣,这条消息的证据强度要打折。知乎

进度账:全行业卡在同一道门

热闹归热闹,把各家的进度摆到一起,会发现所有人卡在同一道门上:客户可靠性验证。

  • 三星电机:与住友化学合资的GlaSSEM,量产节点已从2027年下半年推迟到2028年。知乎

  • 三星电机的送样:更扎心的是,据韩媒The Elec报道,此前向客户送样的玻璃基板未通过可靠性评估,设备订单被推迟三次,需要重新制样再送评。

  • SKC旗下Absolics:在美国佐治亚州建成全球首条玻璃基板量产线,8月下旬增资募集4011亿韩元,钱明确投向客户认证和良率提升——全球最领先的玩家,钱也是花在"过验证"上。

  • 京东方:玻璃基封装载板试验线2026年上半年实现全自动化通线,设计月产能1000片,20层大尺寸样品已通过多项可靠性测试并送样,累计投入约14亿元。大会上给的下一个节点是:争取明年一季度达到量产投资决策条件。

  • 台积电:董事长魏哲家在股东会上的原话是,CoPoS试产线已在建设,但要达到相当规模还需要两到三年;同一场沟通里,英特尔说玻璃基板CPU样品已出、量产还要等,京东方说试验线通了、良率还没达标。知乎

把这些公开节点排在一起,行业的真实进度是:样品和试验线密集出现,客户认证成为共同瓶颈,量产时间窗集中在2027到2028年。而英伟达给基板厂定的"两年验证、2028年导入",本质上就是给全行业上了闹钟:谁先过验证,谁接住下一轮AI封装订单。知乎

英特尔憋了十三年的一步棋,这周全行业集体亮牌:MicroLED埋进玻璃基板的专利公开、友达被传洽谈、英伟达定下2028死线、京东方拍出800亿——技术账、进度账、行情账对完,架构党看什么、盯股党盯什么信号、装机党为什么不用急,说清楚了

反证也必须摆出来。行业调研给出的玻璃中介层良率目前还在40%以下。知乎一篇产业分析援引SemiAnalysis的数据称,四芯粒方案下封装良率低到不具备商业可行性,台积电的下一代封装CoPoS用玻璃基板替代有机基板能解决、翘曲度可降低50%以上,但量产最快也要2028年底——赶不上了,于是英伟达Rubin Ultra从四芯粒砍成双芯粒。(此为博主分析口径,非官方确认,参考时打个折。)知乎知乎

还有一条容易忽略的:这周刷屏的MicroLED专利是2022年提交的,专利从公开到量产之间,隔着的通常是以年计的工艺爬坡。方向是行业共识,节奏仍是谜——这是对玻璃基板现状最诚实的判断。

行情账:涨停的股票和量产的产线,不是一回事

最后算钱这本账,分两边说。

A股这边,9月23日涨停的那批标的,集中在材料、设备类公司,催化直接来自京东方大会的产业化表态。概念股抢跑、业绩后到,是这个板块的惯性节奏——按上面的进度账,玻璃基板真正进报表要等2027到2028年的量产窗。成本端还有个参照:目前玻璃基板整体成本比有机基板高15%-20%,要等量产良率突破85%后,单位成本才有望再降40%。良率不到、成本不降,故事就还停在故事层面。知乎知乎

英特尔憋了十三年的一步棋,这周全行业集体亮牌:MicroLED埋进玻璃基板的专利公开、友达被传洽谈、英伟达定下2028死线、京东方拍出800亿——技术账、进度账、行情账对完,架构党看什么、盯股党盯什么信号、装机党为什么不用急,说清楚了

美股这边,英特尔这波3.91%也不能全记在玻璃基板头上:同一天官宣的18A量产才是主菜。市场上还流传着英特尔与台积电深化代工合作的传闻,资金情绪有它的助攻。玻璃基板在这轮行情里是配菜。把配菜当主菜定价,是盯股最容易踩的坑。知乎微博

不过需求侧的信号倒是真的:不只康宁的玻璃基板在涨价,有机基板头部供应商味之素也因供应紧张宣布涨价。两条技术路线的地板一起涨,说明AI封装的需求不是概念,是实打实的产能缺口。知乎

三类人,三个动作

架构党,看三件事。一看谁先过客户验证:三星电机的重新送样结果、Absolics的认证进度,是最先能观察到的硬信号;二看TGV的工艺数字:亚10微米通孔、25:1深径比是现在的基准线,谁先突破谁有戏;三看英特尔下一次投资者活动会不会披露玻璃基板量产基地和首批客户。英特尔把玻璃基板从"算力互连"延伸到"光电集成",是它对台积电CoWoS的差异化出牌,这条线值得长线追。

盯股党,记四个信号。一,英特尔10月下旬财报会上对先进封装资本开支的口径;二,京东方明年一季度是否如期达到量产投资决策条件;三,英伟达2028年导入玻璃基板从"供应链消息"变成官方确认的那一天;四,康宁、味之素涨价的持续性——材料端敢连续涨价,才是需求过硬的证据。任何一个落地之前,别为单一叙事提前付钱。本文不构成任何个股买卖建议。

装机党,暂时不用管。你手里的平台,不管现在是LGA1851还是明年要来的新接口,用的都还是有机基板,玻璃基板第一波落地的是AI芯片和服务器CPU,离零售CPU至少还有一代产品的距离。装机决策该看什么看什么——唯一可以期待的是,等英特尔那个"可定制光效图案"的专利哪天真落地,CPU原厂自带灯效,RGB玩家的信仰灯可能要换供应商了。

写在最后

过去半年,玻璃基板的产线和中试线投资从韩国金泉、中国蚌埠一路落地到美国佐治亚州,金额动辄以亿计。这周集体亮牌不是偶然:英伟达定了闹钟,康宁涨了价,京东方拍了800亿,英特尔掏出了压了四年的专利。知乎

玻璃基板这场仗,已经从"谁的PPT更好看"打到了"谁先过验证"。十三年的局,英特尔定义了方向,但先撞线的不一定是它——下一块能装进你主机的玻璃,还得等良率报表,不是专利文书。
