🔬放大10W倍的英特尔芯片内部线路

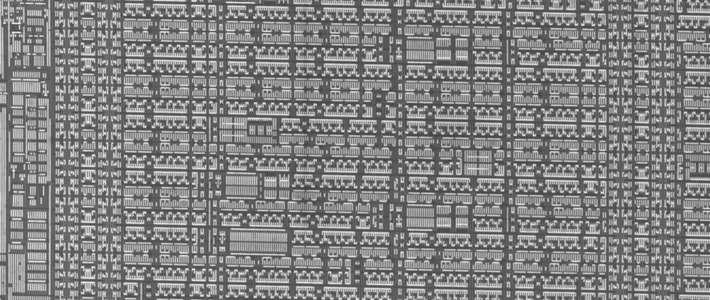

近日,一组英特尔Xeon E5-2667 V3芯片的扫描电镜图引起了关注。这些由科技爱好者拍摄的显微影像,将芯片内部纳米级的金属线路放大了10万倍,清晰地展示了作为高性能计算核心的微观物理结构。这款曾广泛应用于工业服务器的处理器,其精密的晶体管排列直观地呈现了半导体制造工艺的技术高度。
参数项规格详情
芯片型号Intel Xeon E5-2667 V3
发布年份2014年
核心/线程8核心 / 16线程
基础主频3.2GHz
最大睿频3.6GHz
架构/工艺Haswell-EP架构 / 22nm FinFET

Intel Xeon E5-2667 V3 基础参数

该芯片基于英特尔22nm FinFET(鳍式场效应晶体管)工艺制造,采用立体鳍状结构。这种设计大幅提升了晶体管的性能与集成度,同时有效降低了漏电损耗。凭借出色的多核心性能,这款处理器曾轻松胜任虚拟化、海量数据计算等繁重任务,在当时的工业服务器领域属于主力选手。
01SRAM区域与显微解析
电镜图拍摄的具体区域是芯片上的SRAM(静态随机存取存储器),这是整颗芯片上晶体管密度最高的部分,功能相当于CPU的数据缓存。其工作流程是:内存条(DRAM)中的数据在送入CPU逻辑电路运算之前,必须先缓存至该区域,以实现极高的数据存储与传输速度。
02微纳加工技术的巅峰
  • 极致集成度
    在数毫米的尺寸内整合了数以亿计的微型电路器件,体现了人类微纳加工技术的精密水平。
  • 规整结构
    显微照片下显示的规整微观结构,是半导体工艺高度标准化的物理证据。
  • 效率基石
    这些存在于手机、电脑内部不足半米距离内的纳米级线路,构成了现代社会工作与生活效率提升的硬件基础。
综上所述,从宏观的性能参数到微观的晶体管结构,Intel Xeon E5-2667 V3不仅代表了特定时期服务器计算的技术标杆,其内部的微观构造也直观诠释了半导体工业将海量算力压缩进微小尺度的工程能力。
