本文多图预警 + 长文慎入。这不是一篇"看完就能学会修表"的教程帖,而是一个从"我把它搞坏了"到"我把它救回来了"的实况记录——每一步都走得战战兢兢,每一步都在和"再捅一下就彻底没救"的心理阴影做斗争。
之所以写下来,是因为4天里我无数次想把表扔了。能修好,靠的不是技术,是便宜——屏幕总成26块包邮;以及一点点"死马当活马医"的偏执。
一、起因:扬声器里居然能养鱼
前几日在庐山带女儿游玩的老婆打过来电话,称女儿玩漂流的时候忘记摘手表了,现在手表不开机,且发烫严重,问我怎么办?我本想说赶快关机,抠出电池……可是臣妾做不到啊,女儿的这款古董米兔4C手表还号称IPX8级别防水。
我心里第一反应是——"完了,进水 + 发热 + 自动关机 三个症状凑齐,这表大概率是要报废的节奏。"

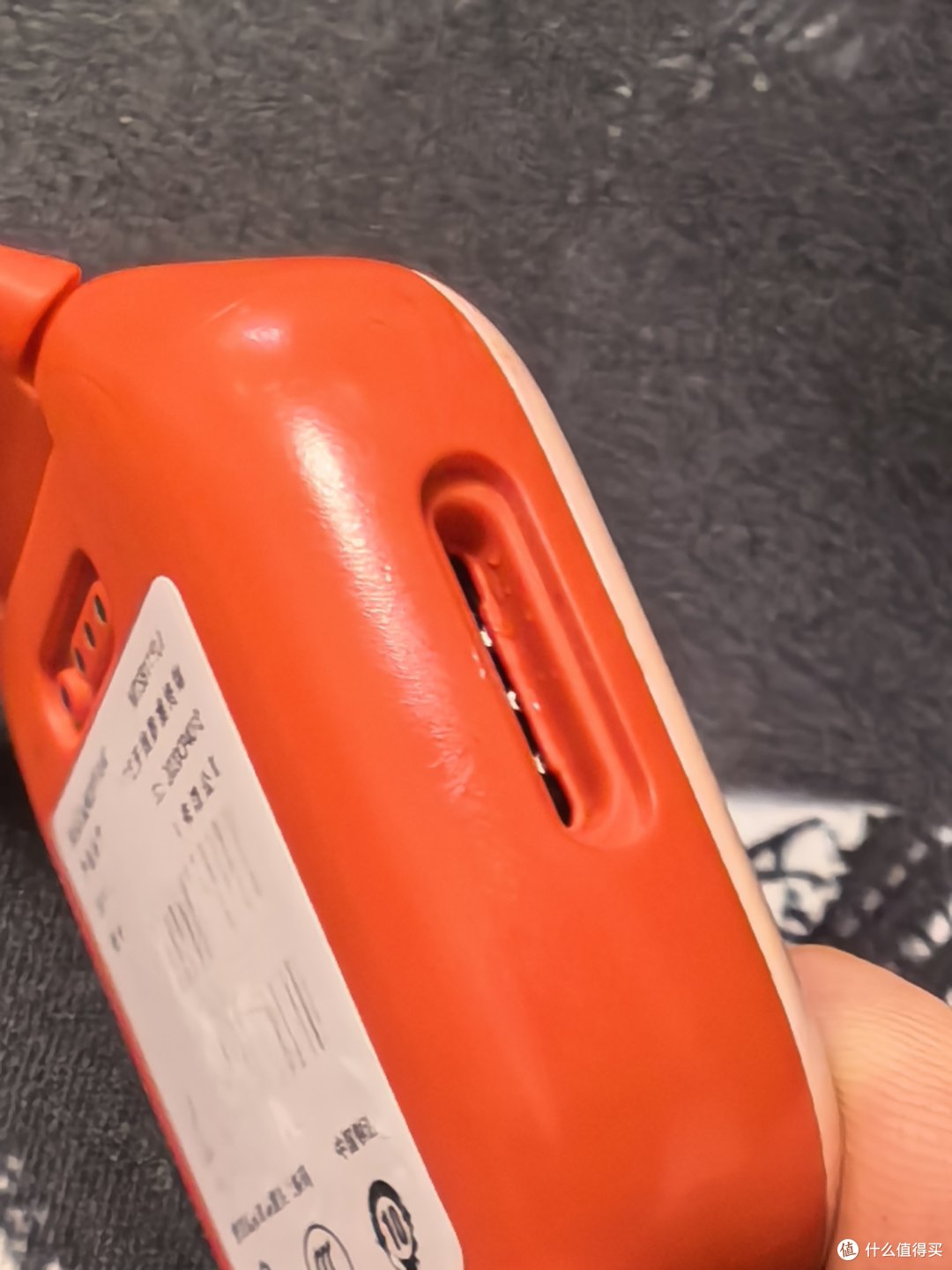

等到次日后,看到手表,打开SIM卡卡槽发现已经可以养鱼了。手表里面的水都快要溢出来了。

二、拆机:主板上全是"青苔"
米兔4C比较老,不像5C是后盖螺丝,是用一圈双面胶+塑料卡扣固定的,我用吹风机加热,用撬片沿表盘缝隙一圈慢慢细心的撬,再用99%异丙醇辅助。

费了九牛二虎之力才扣开,表壳下的天线几乎快要被撬片撬断了,打开发现一层厚厚的黑色防水胶,果然IPX8的功力都放在防止让人撬开上了。

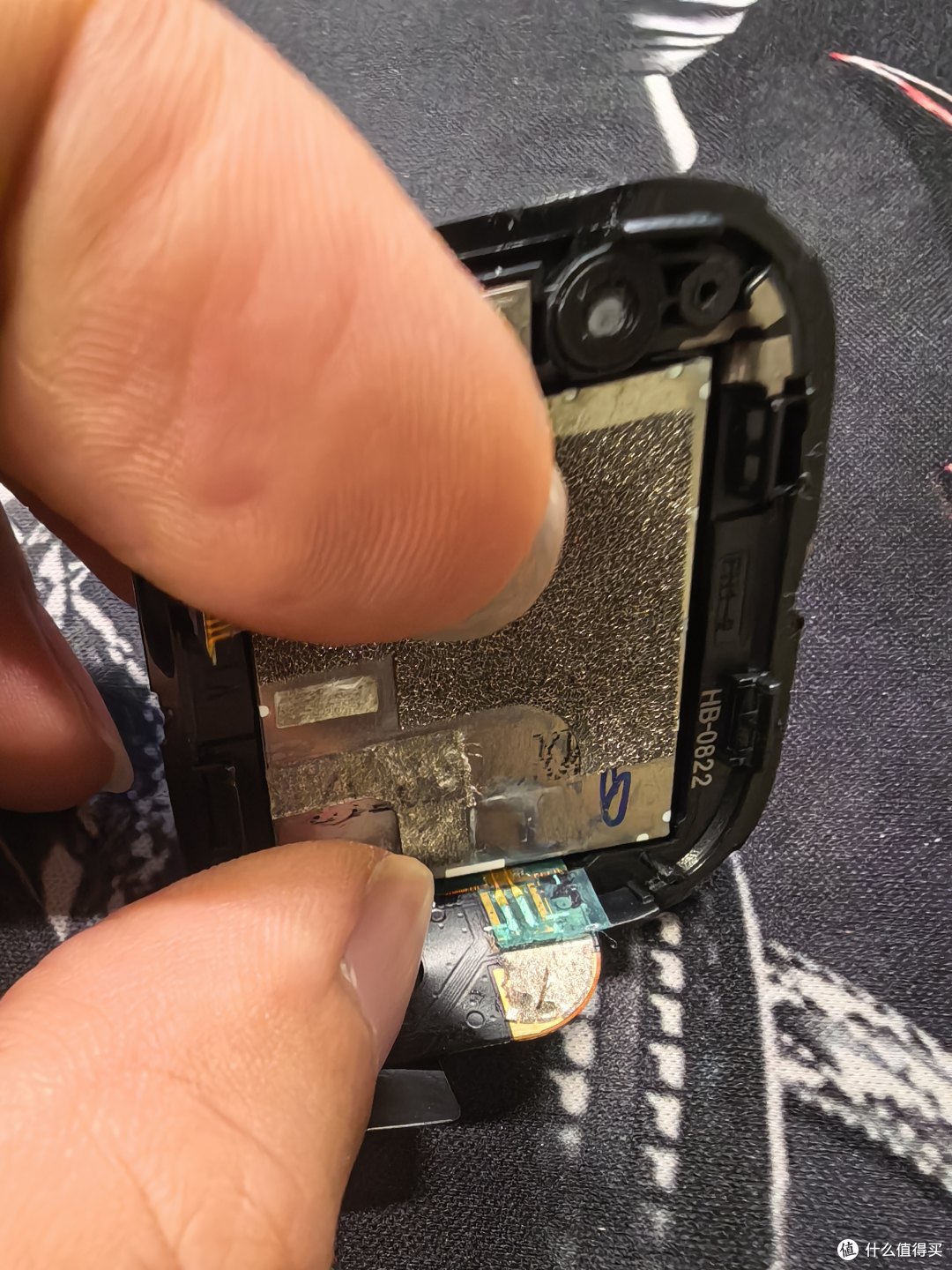

打开表盖,整个电路舱里能看到一滩水印,电池上的贴纸都洇湿了。我先把电池 FPC 排线卡扣挑开,断开电源——这是保命的动作,否则主板上残存的水可能直接把你刚修好的表干报废。

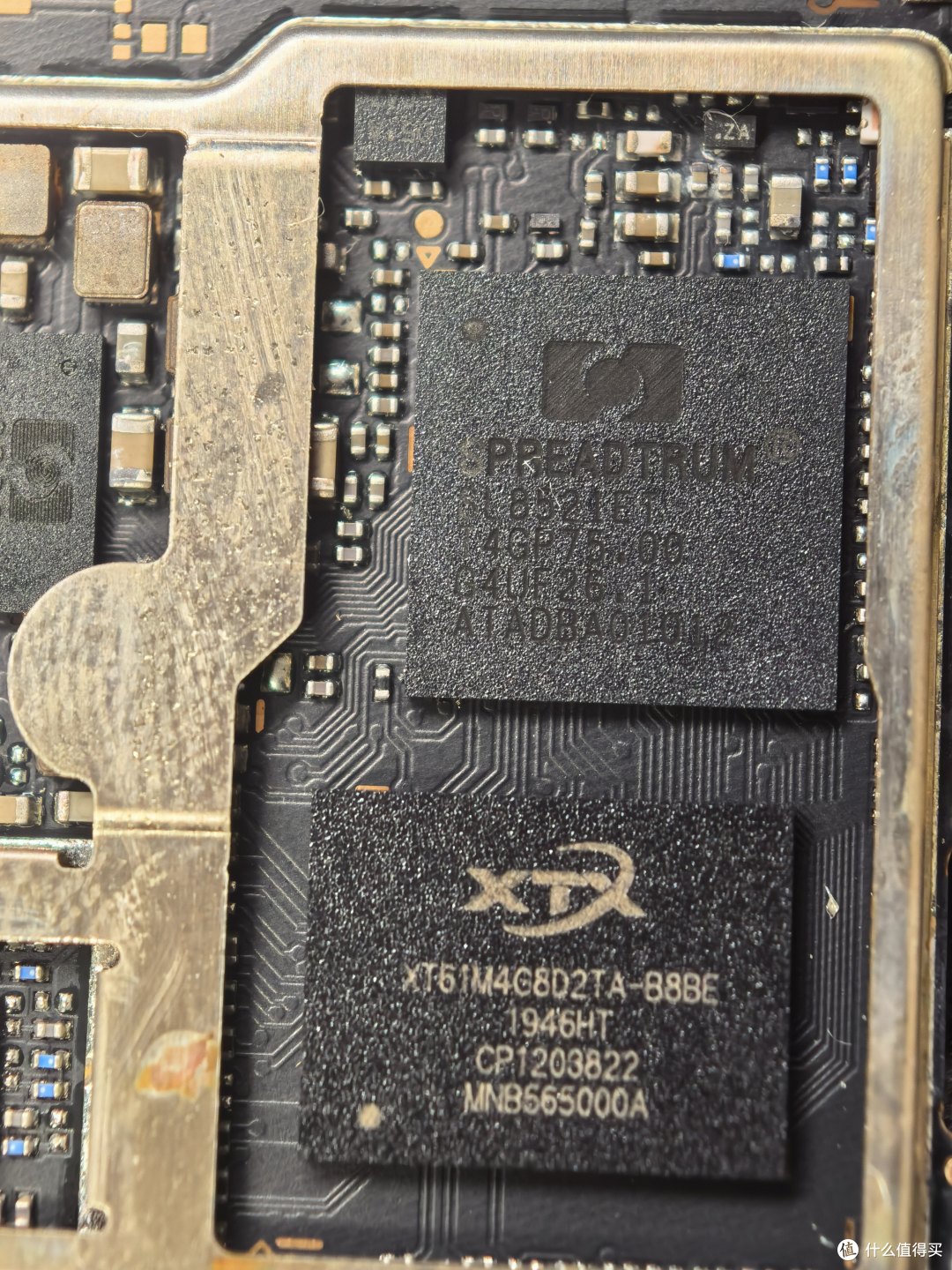

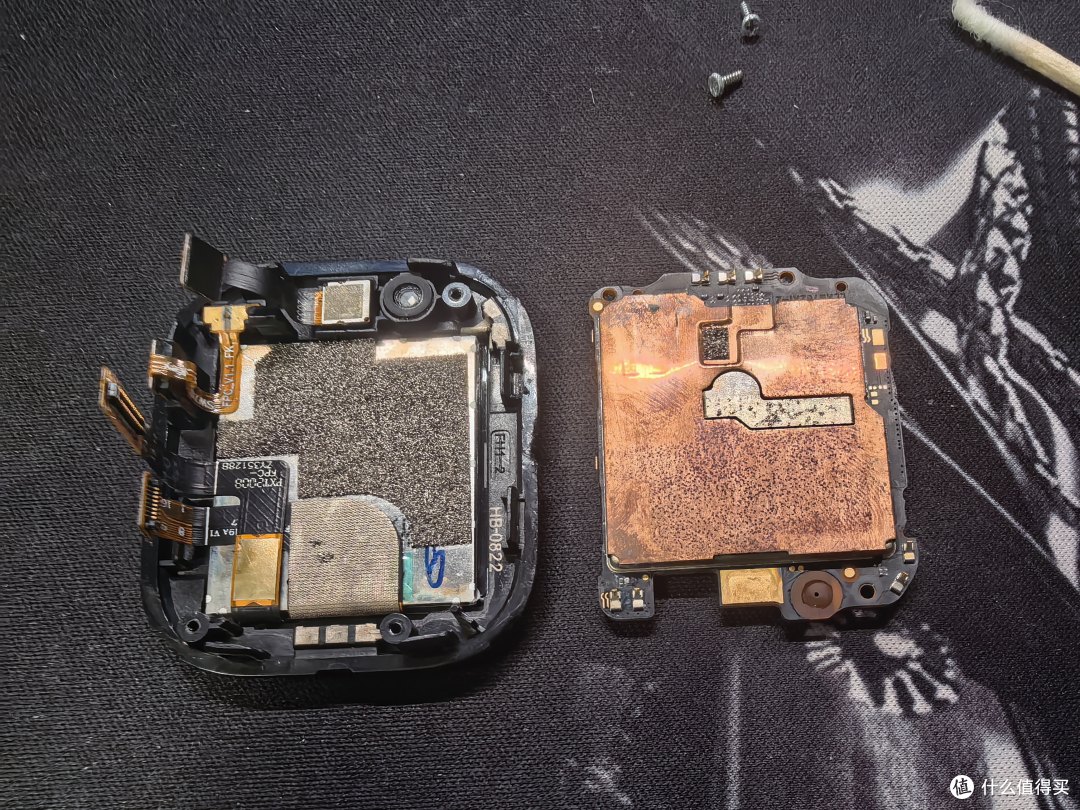

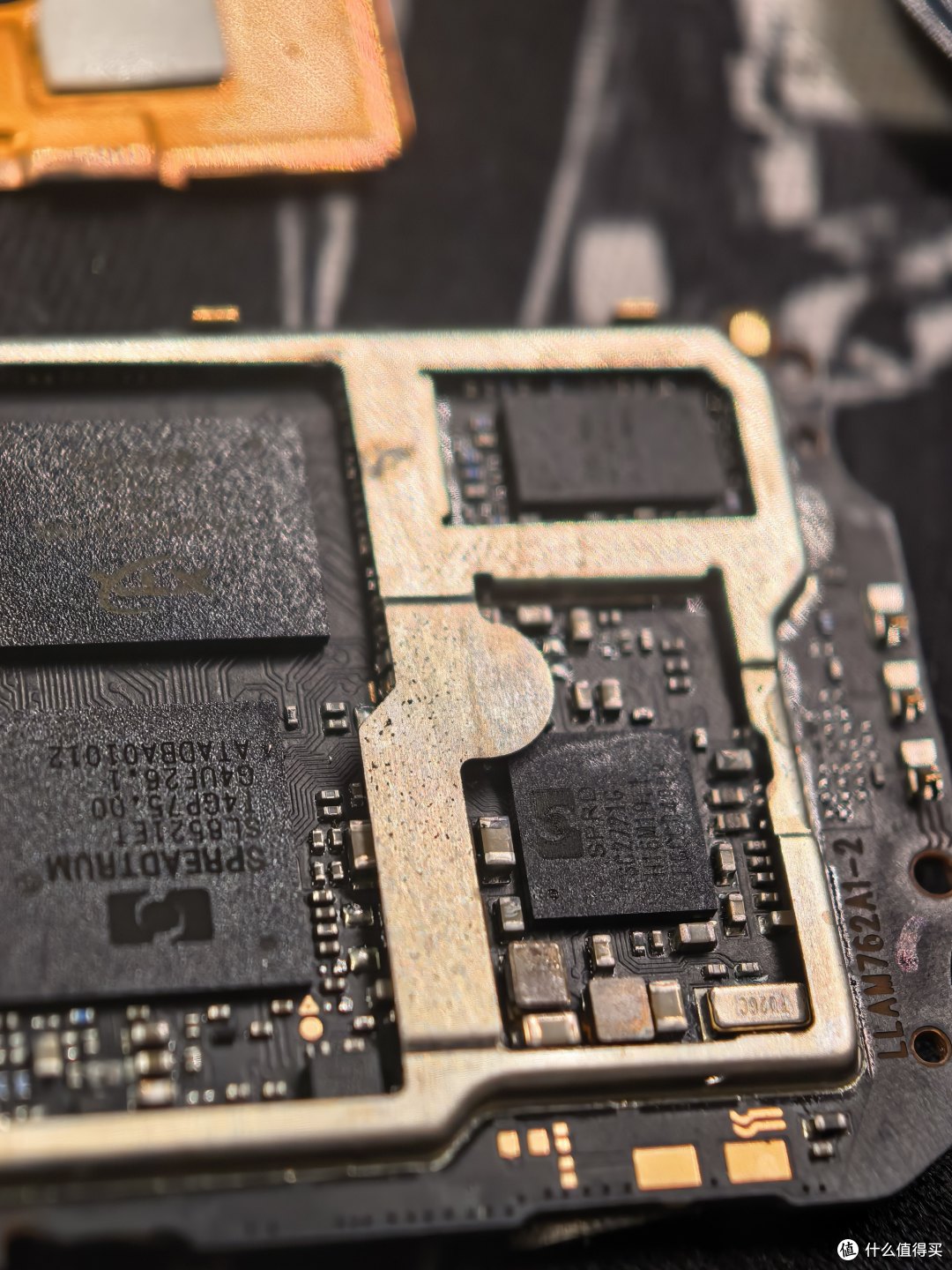

然后把主板、电池、屏幕都拆出来摊在桌上。第一次看到主板的瞬间,我的表情可以用"我在故宫看到青铜器"来形容。

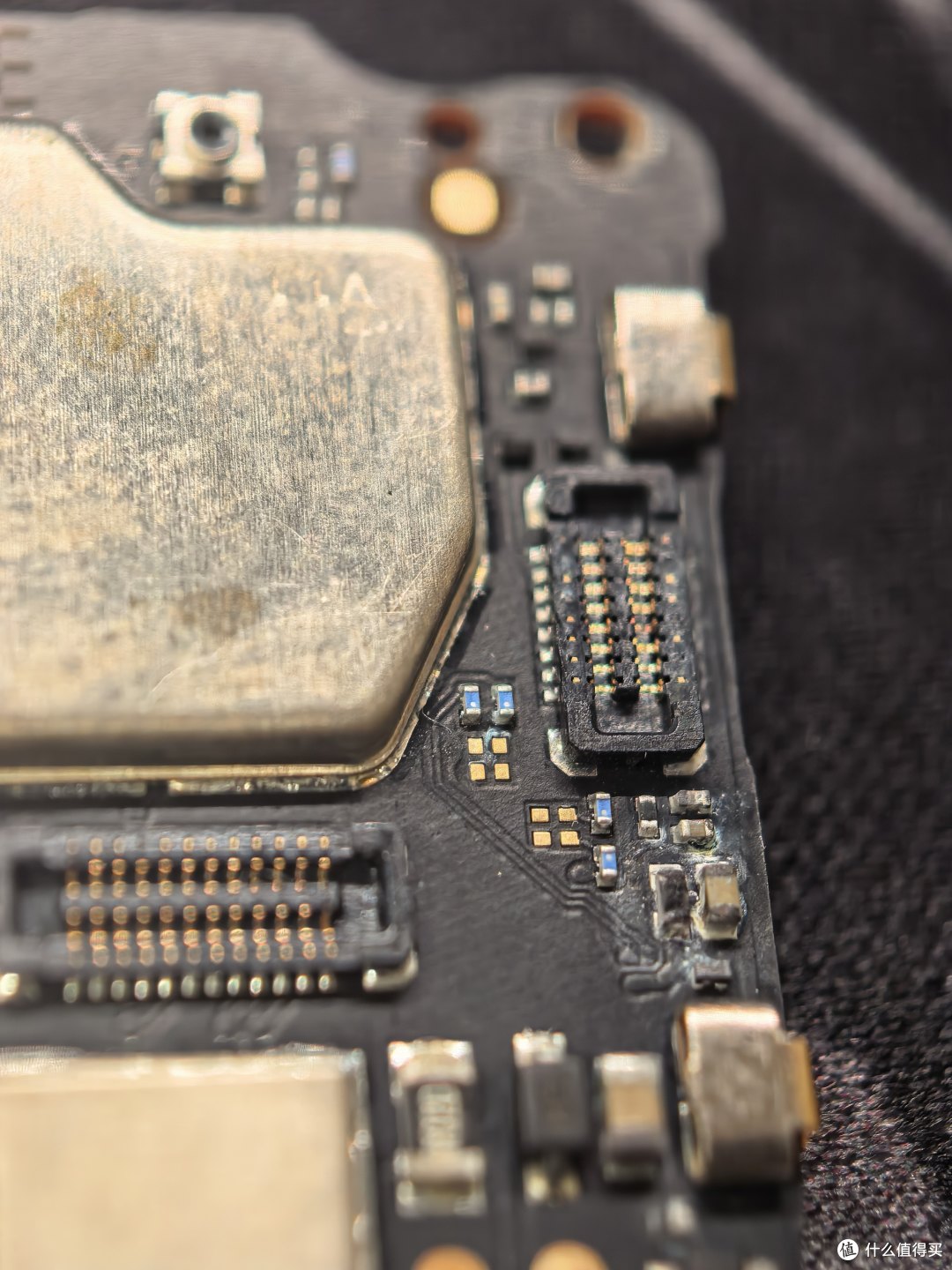

排线座周围是整个主板相对干净的区域,但仔细看针脚根部仍然有一层薄薄的白雾。这层东西如果不去掉,等通电之后可能就直接击穿。

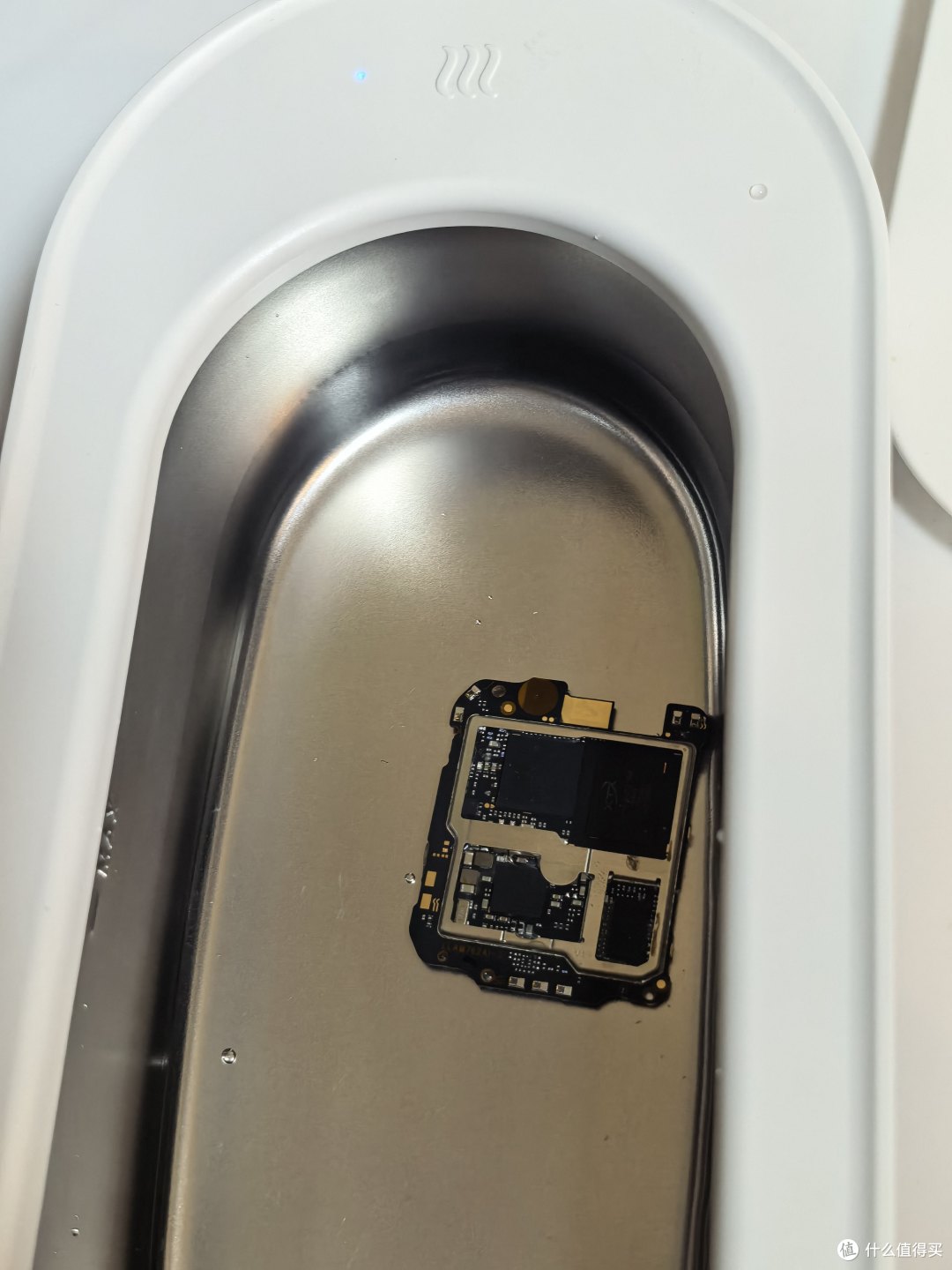

最后把整个主板放到大妈送的2000天签到礼物中——超声波清洗机里洗个澡。

三、干燥剂袋里的两天

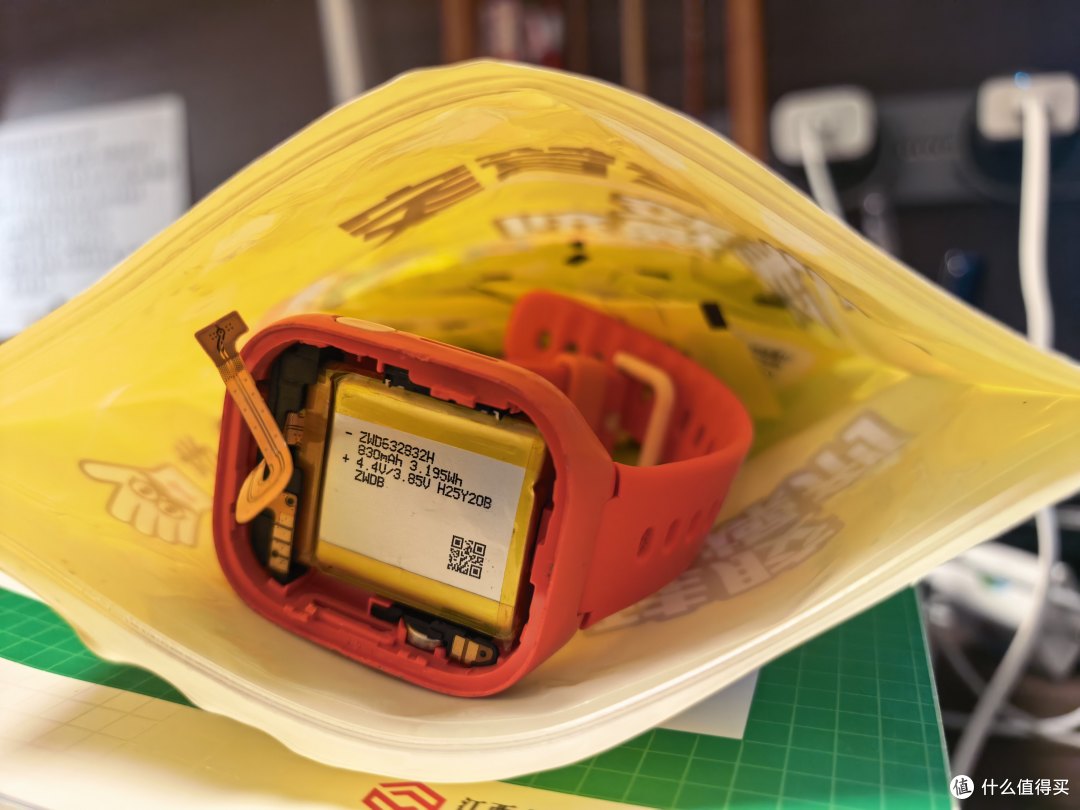

清洁完表面后,我没有立刻装机。我翻出家里之前给手机干燥用的一包食品级硅胶干燥剂,把拆下来的主板、屏幕、电池、扬声器小模块全丢进一个密封袋里。对这种小物件的余水,48小时应该足够。

四、两天后第一次通电:屏幕分裂了
我怀着侥幸心理把干燥完的零件全装回去,扣上后盖,按下电源键。

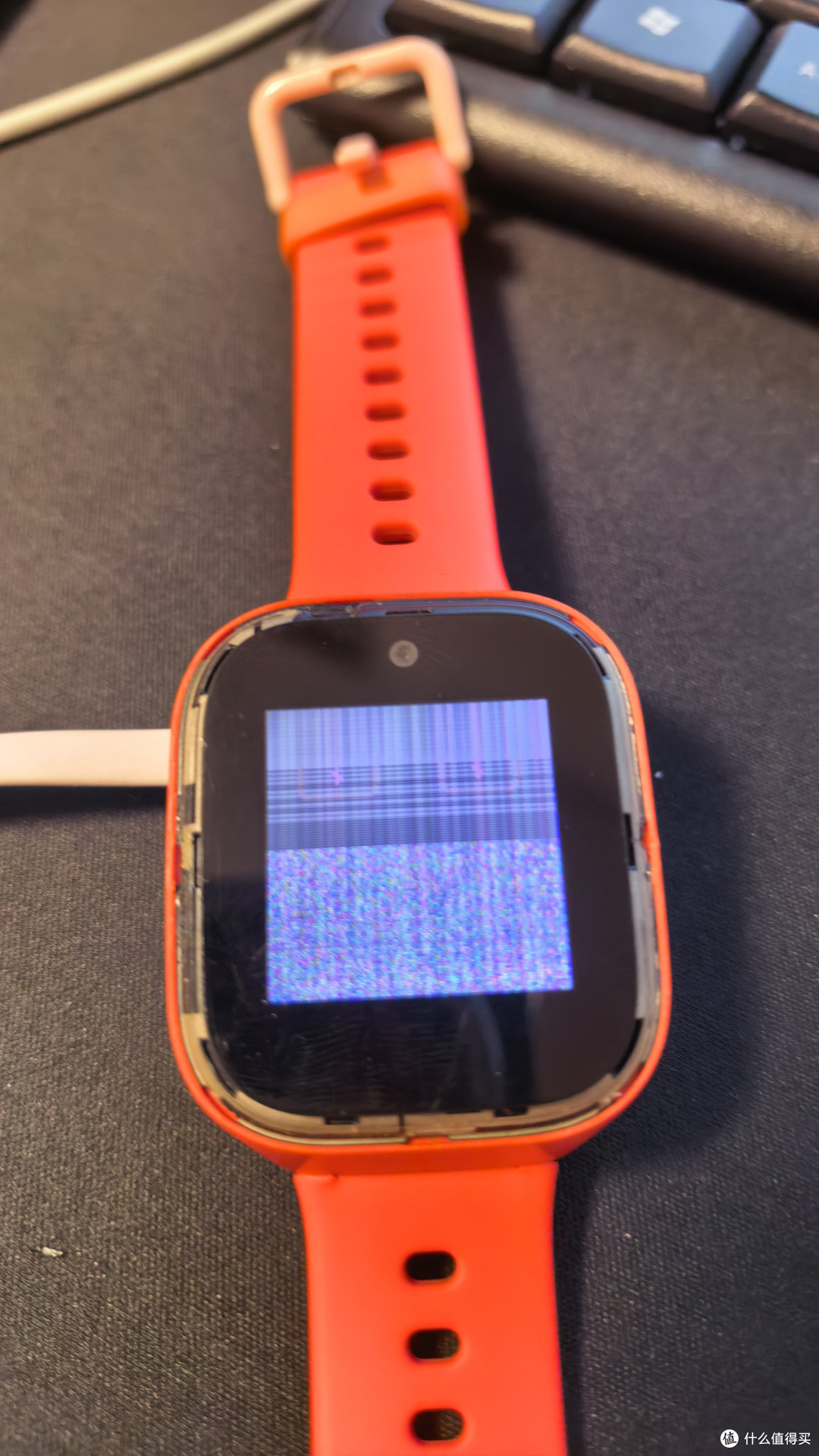

手表震动了一下,开机画面出现了——但屏幕变成了下面这个样子:

现象描述:
- 原主屏内容被压缩成了两个四分之一大小的画面,分列在屏幕的左上和右上;
- 下半区全是彩色雪花噪点;
- 上半区有横向的彩色条纹;
- 触控在左上那块小画面里还能动,但完全是错位的。
我盯着这块"艺术屏幕"看了良久,遂发帖求助,然未果。

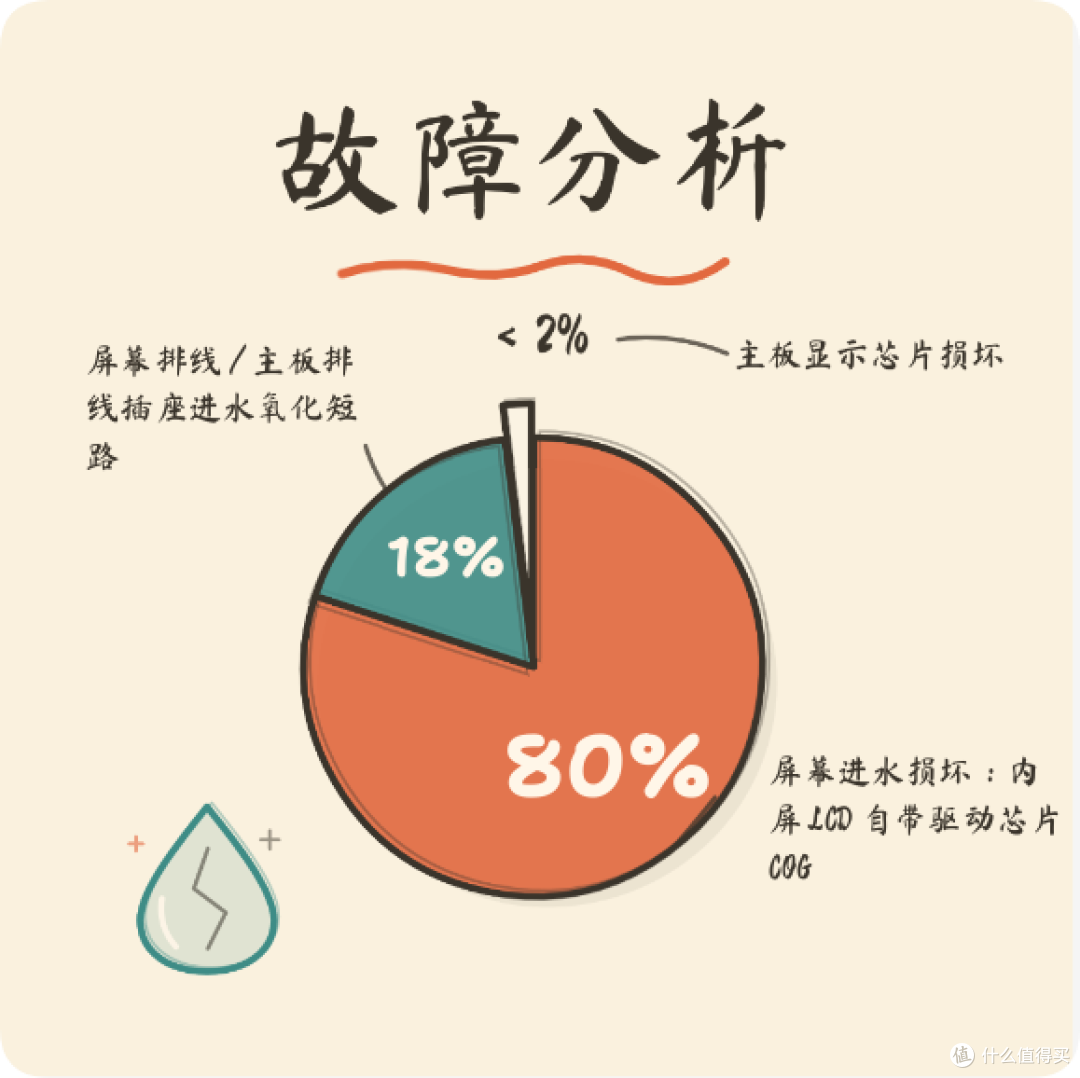

五、求助AI:80% 概率是屏幕本身

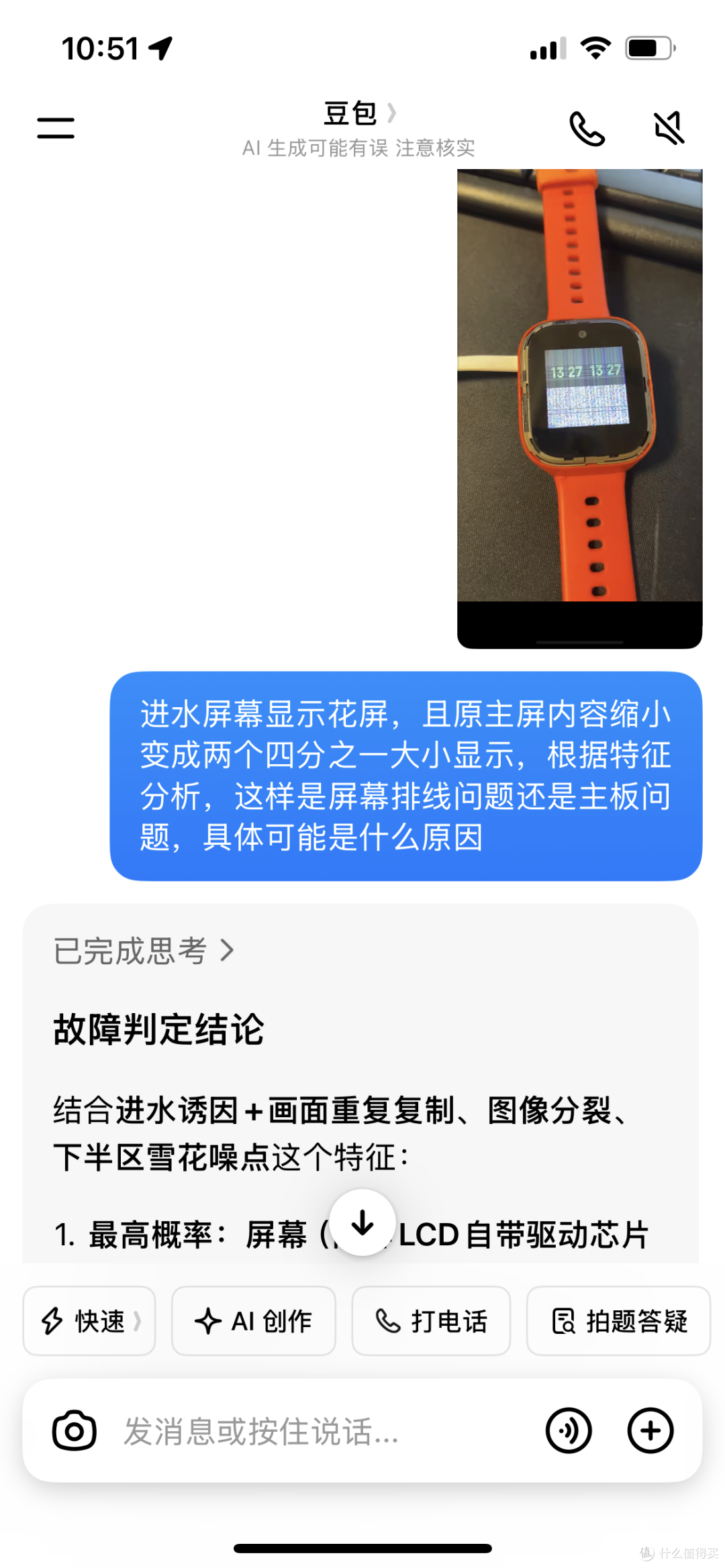

于是我把上面这张照片+症状描述,发给了豆包:


如果主板坏了概率最小,于是我做了一个折中方案:
• 如果排线问题能解决,0元搞定;
• 如果排线没问题,那就老老实实买26块屏幕总成。
六、清洁 FPC 排线:一次抱有希望的尝试

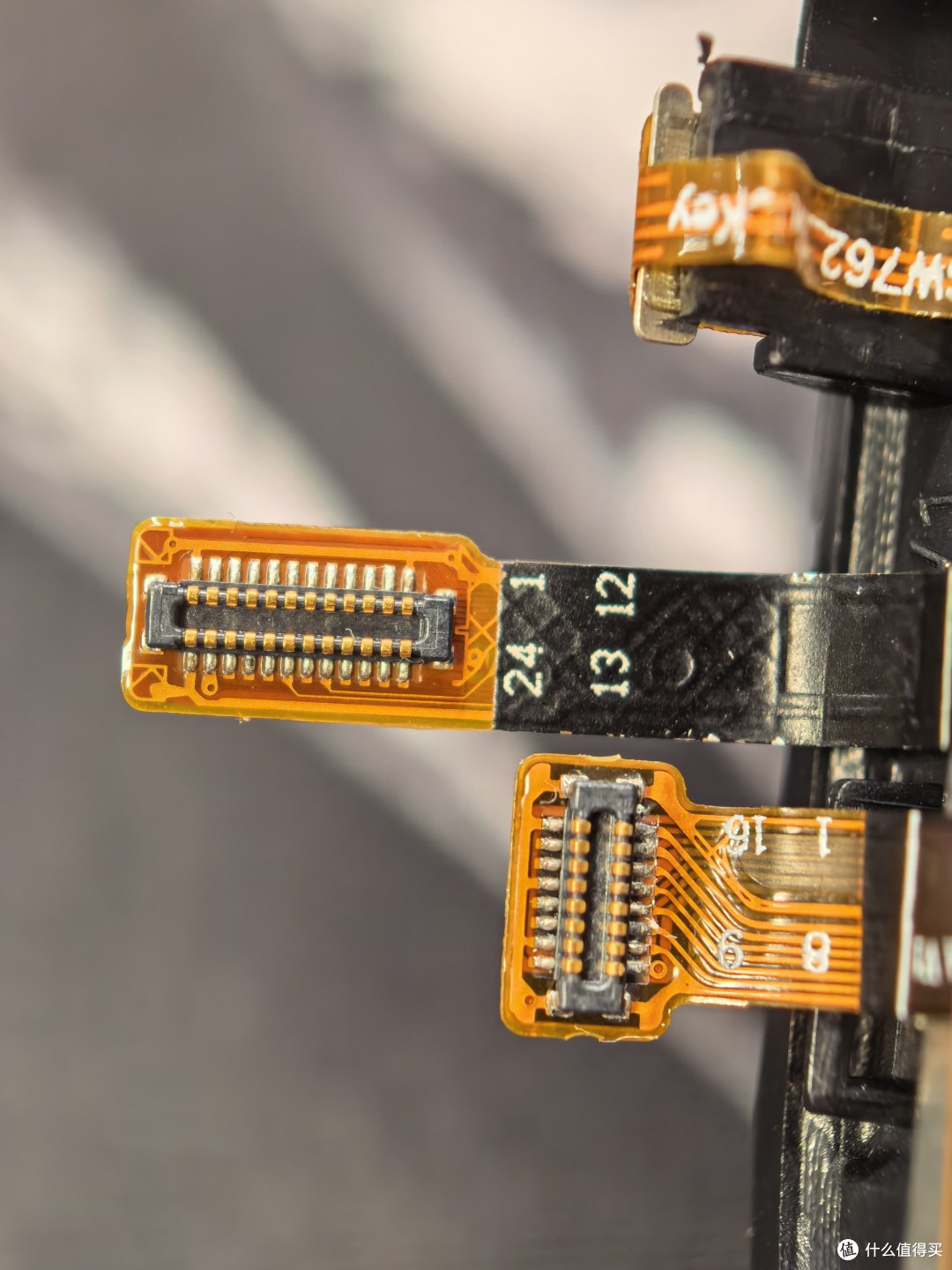

排线连接器用的是 BTB连接座,掀开固定盖板就能抽出 FPC。我用无水酒精+无尘棉签,把排线两端的金手指和主板上的针脚都来回擦了三遍。


屏幕排线的根部也用无水酒精反复擦拭,晾干。
但,花屏依旧。
跟干燥之前一模一样。
也就是说,豆包给的 18% 概率没落到我头上。排线没坏,是屏幕内部的 COG 绑定已经挂掉了。
既然排线这条路堵了,该花的26块钱就躲不掉。
七、26块钱的屏幕总成:网购+验货
我选的是米兔4C 屏幕总成不带框版26元包邮,送B-7000胶水和撬片。如果为了图省事,可以加10元升级带边框版。
一天后到货,验货。

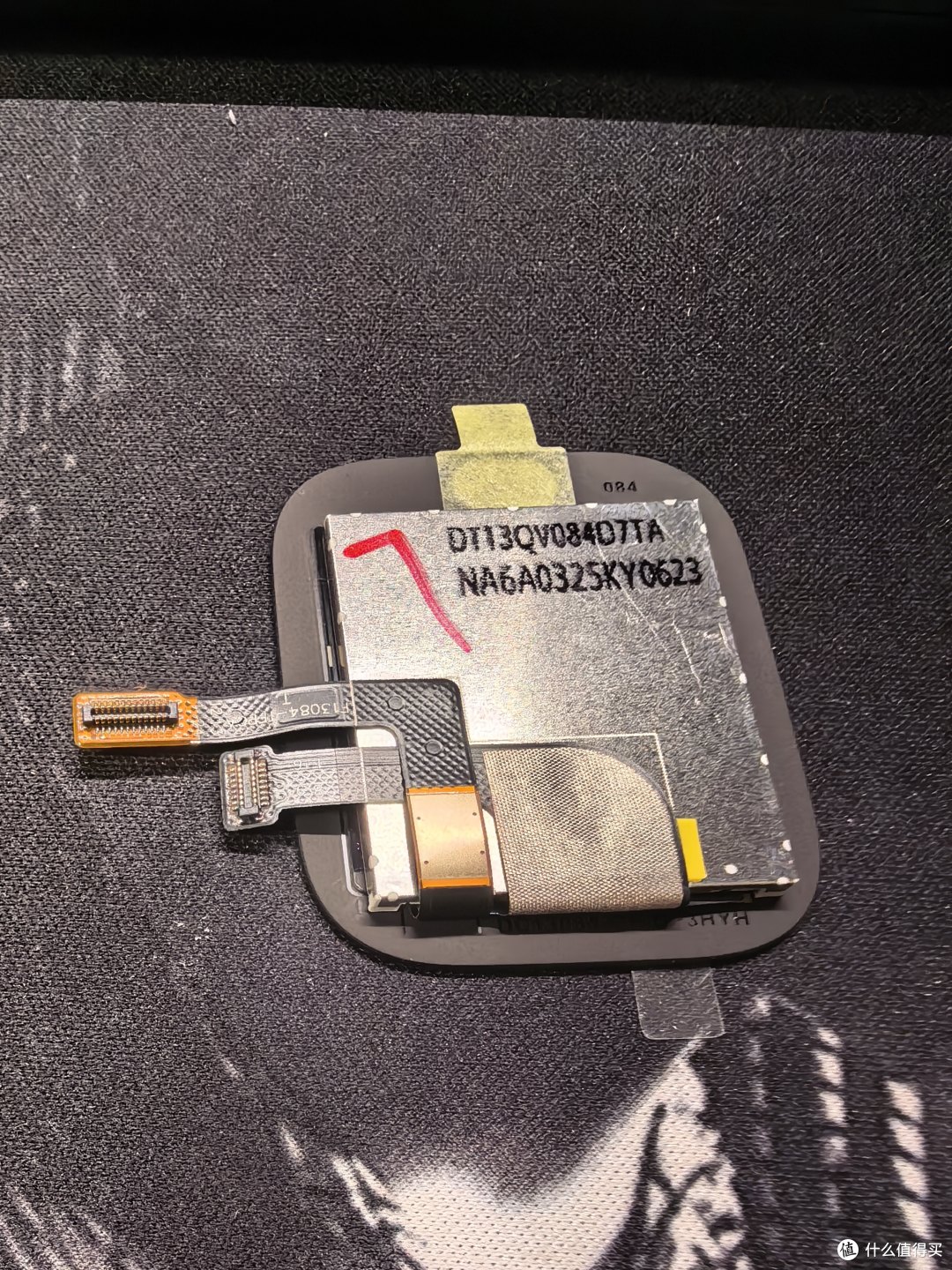

新屏背面的型号是 DT13QV08401TA / NA6AQ325KY0623,跟旧屏一致。排线方向、长度、连接器位置完全对得上。
我没有直接装机,而是先做裸板点亮测试:
• 把新屏幕的 FPC 排线插到主板的 BTB 座上,不拧螺丝、不贴胶、不扣后盖;
• 电池 FPC 临时接上;
• 短按电源键。

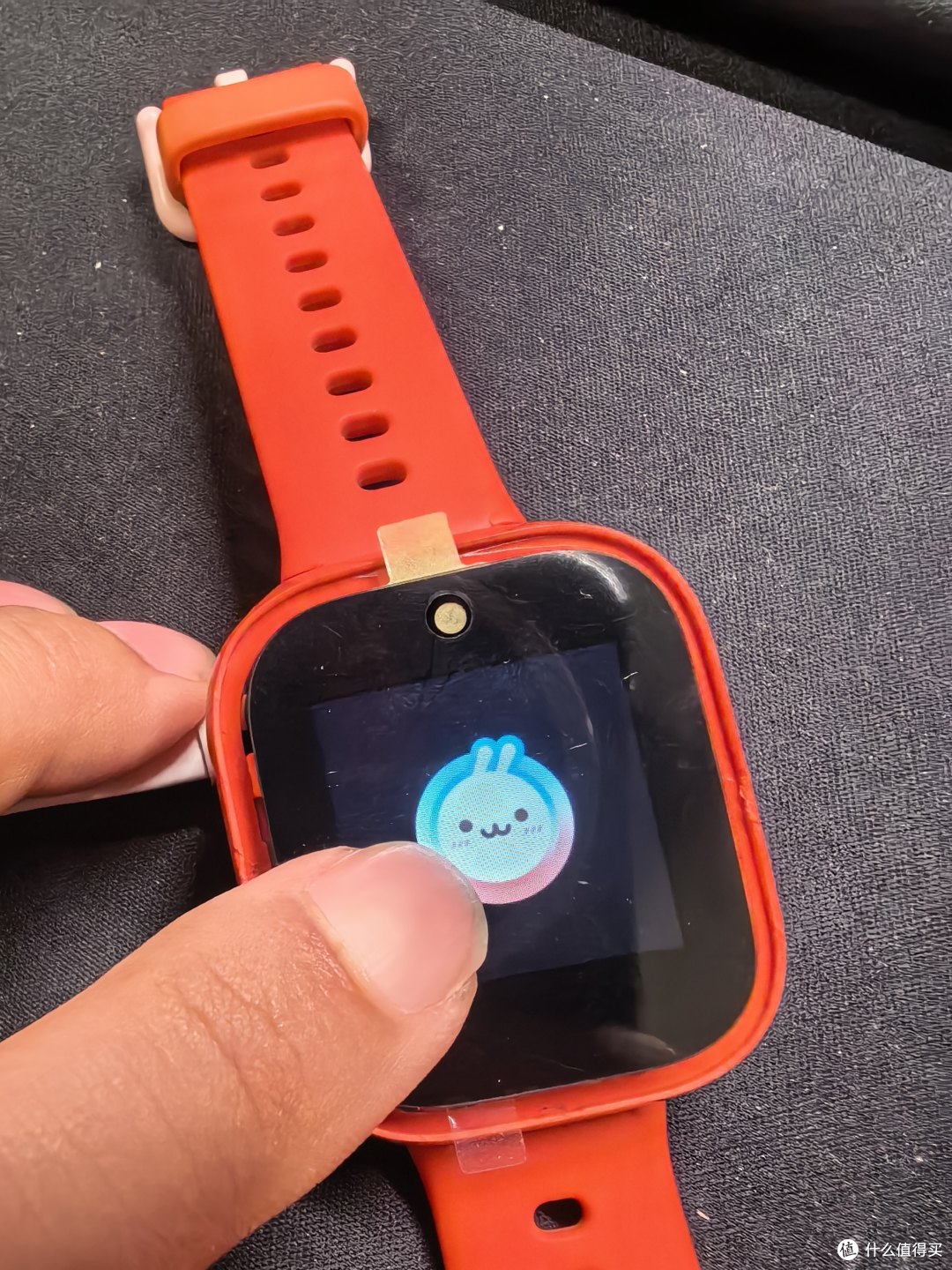

米兔 LOGO 出来了! 不花屏、不抖、不闪、颜色正常。我当时长出一口气,之前压了一晚上的赌注终于见亮了。
八、拆原屏,打胶装配
裸板测试只是证明硬件没毛病,真正让一块表能用,还要过"打胶"这一关。

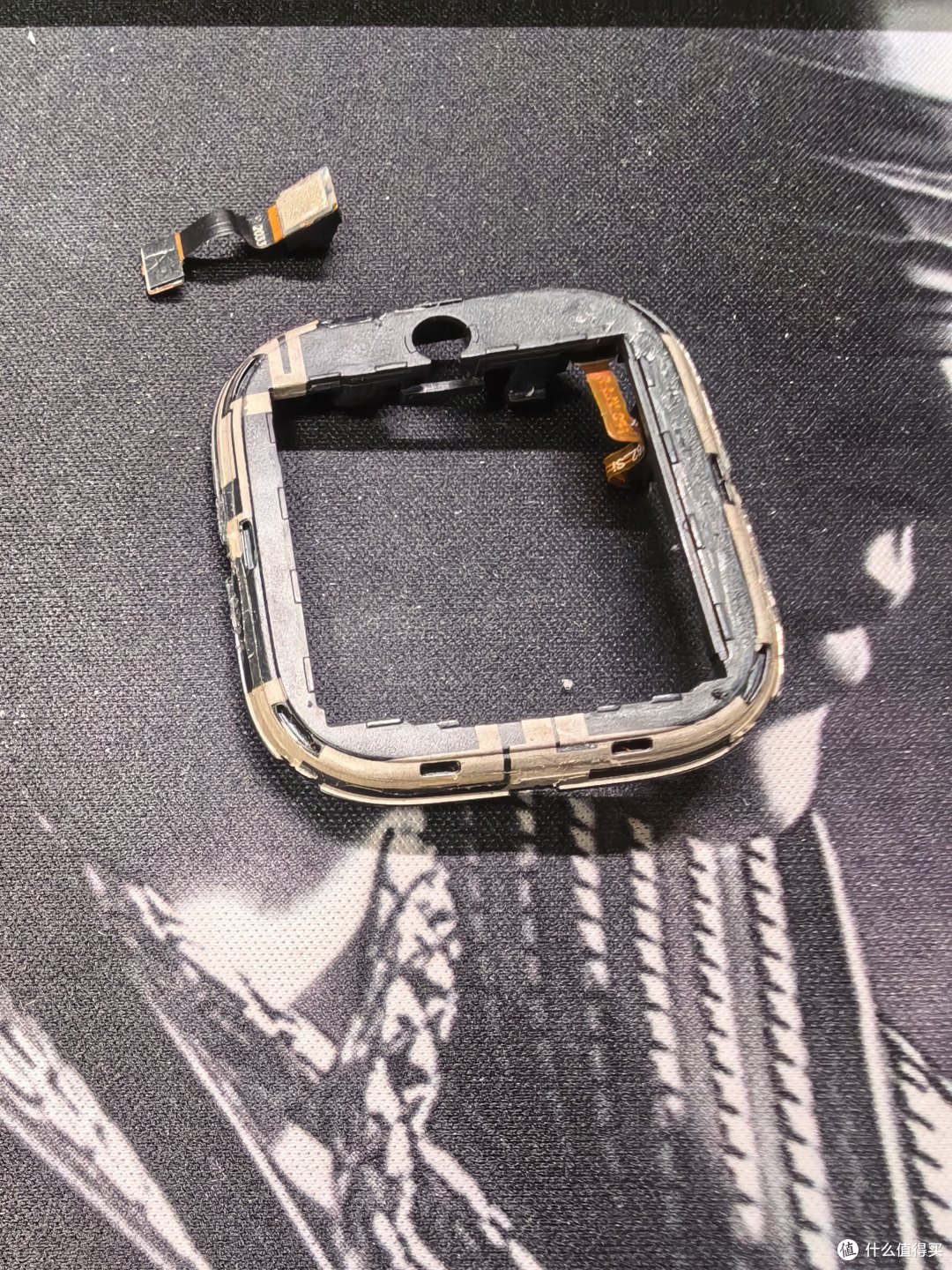

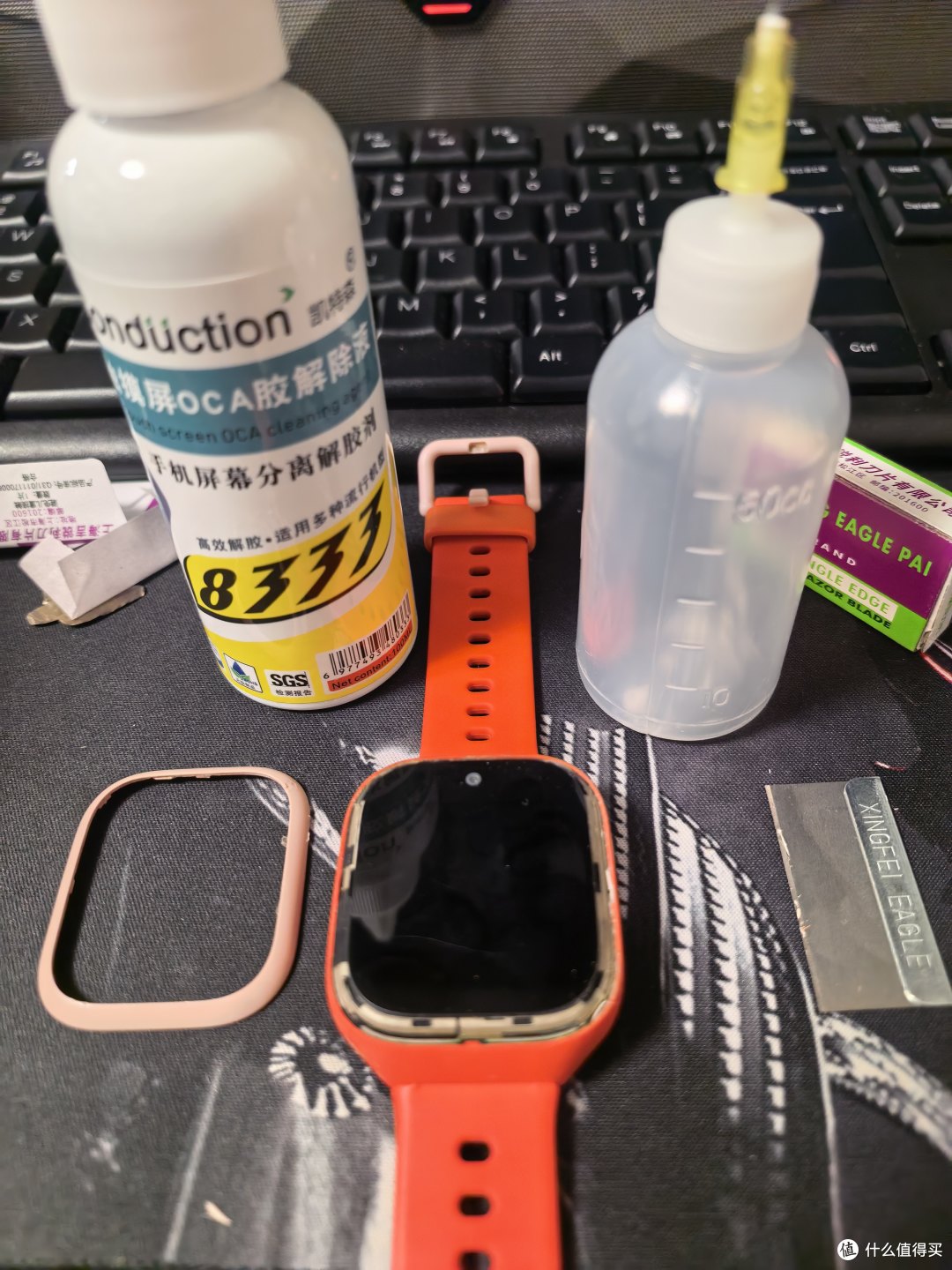

首先把原屏用吹风机加热后用撬片小心翼翼撬下来,保留边框和摄像头模组。

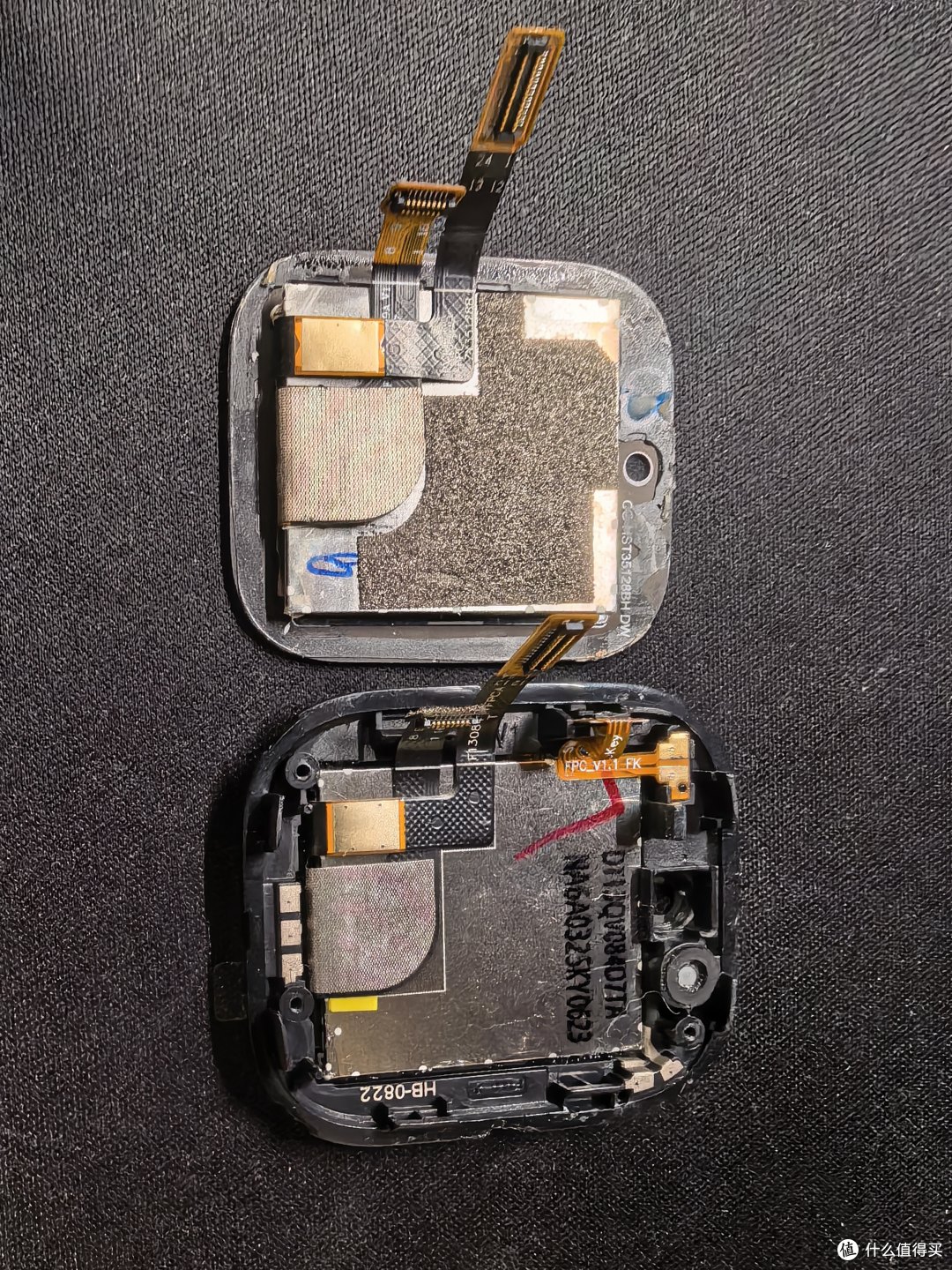

打胶沾上新屏幕总成。下图是拆下来的屏幕和粘好的新屏幕。

屏幕外框的粘贴这一步我是故意拉闺女一起做的。原因有两个:
1. 表本来就是她玩坏的,让她知道"修"不是免费的——一块屏幕26块,她一周的零花钱都不够赔;
流程是这样的:
1. 用棉签蘸 B-7000 涂在屏幕中框的四个边角和主要受力点;
2. 把新屏幕总成对准卡扣位慢慢按下去;

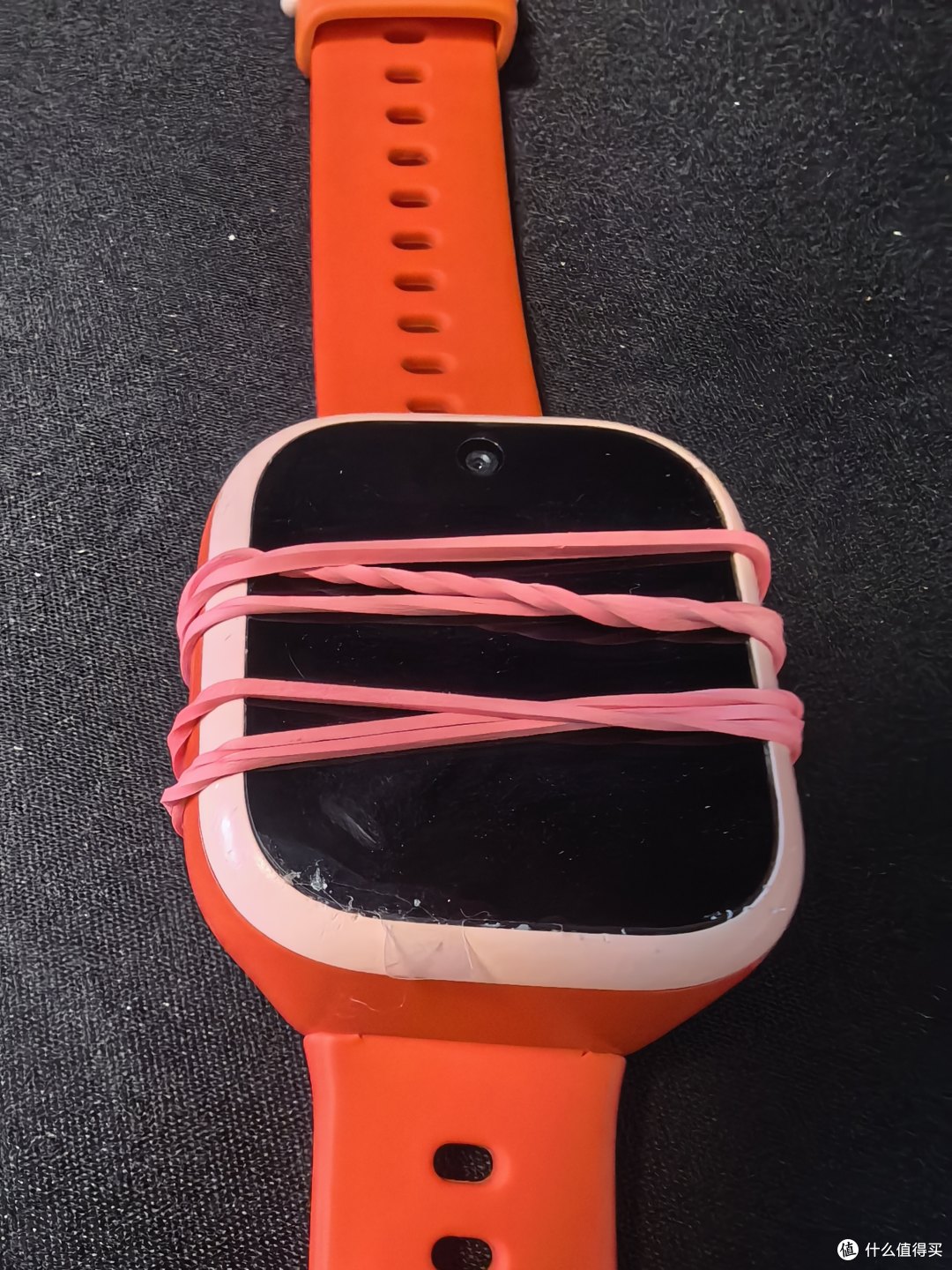

3. 用橡皮筋把屏幕和后盖缠紧,施压 12 小时让胶初固。
女儿用棉签沾着胶水往屏幕外框中涂胶水,这是我见过她最专注的一刻——比看动画片还专注女儿用棉签沾着胶水往屏幕外框中涂胶水,这是我见过她最专注的一刻——比看动画片还专注
九、12小时后:最终功能测试
第二天早上拆掉橡皮筋,开机测试:
开机正常,进入"一键排水"功能测试,按钮能正常调出——这其实反过来说明:
• 触摸功能是好的(点得动);
• 防水密封的 mic/speaker 模块是好的("一键排水"会驱动扬声器震动排水);
• 系统没崩(设置/功能菜单都能进)。
拨打电话和拍照也都正常,到这里,维修算正式结束。

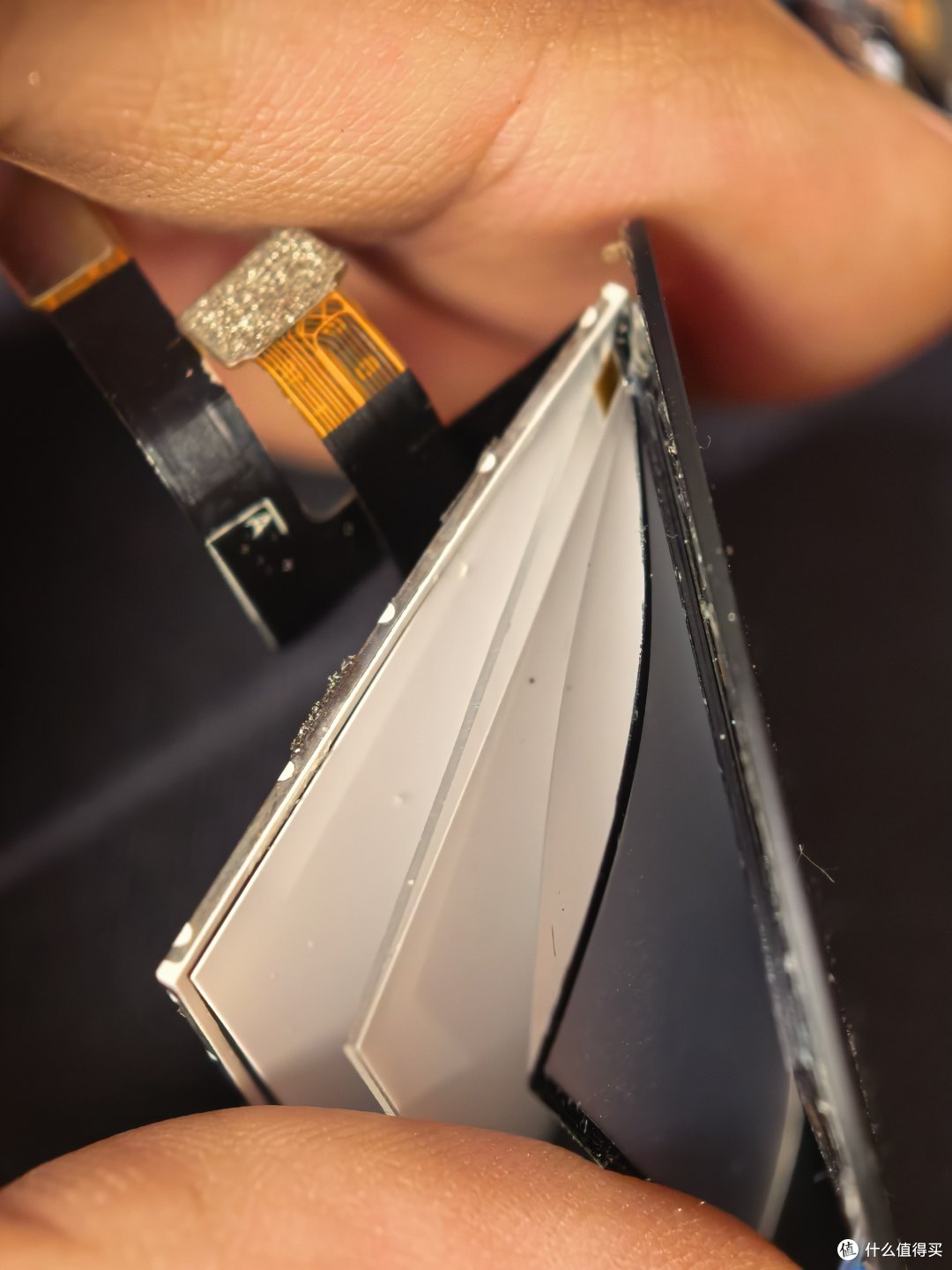

拆下来的4c原装屏后来女儿拿去研究LCD结构了,看来以后有希望传承我的衣钵。
