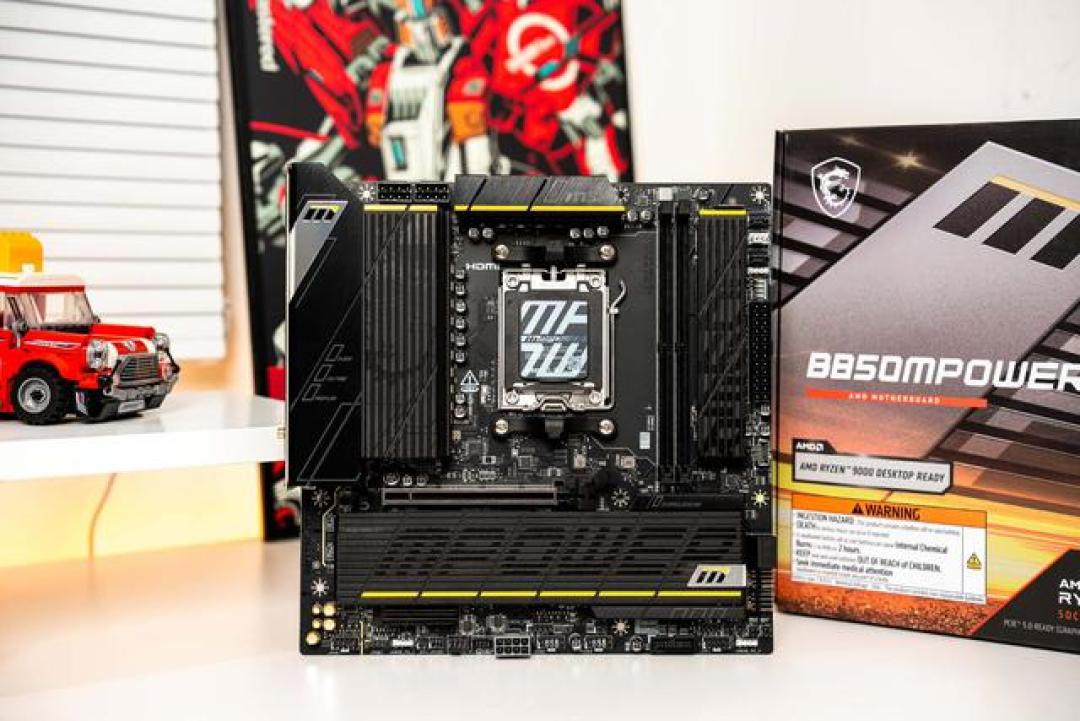

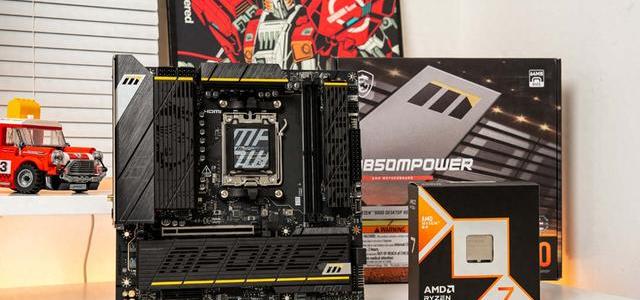

这是一张面向主流用户的B850M主板，却集成了独立时钟发生器、双DDR5插槽、PCIe 5.0双M.2、EZ Dashboard控制板等通常只出现在旗舰平台的配置。实测显示其在9800X3D平台上可稳定提升CPU多核性能6%、内存延迟降低14.8%，为预算有限但追求性能释放的用户提供了切实可行的超频路径。
智能速览
采用12+2+1相60A供电，支持锐龙9 9950X3D满载运行
板载RC26008外置时钟发生器，实现CPU外频与PCIe频率解耦
双DDR5插槽设计缩短信号路径，实测支持DDR5-8200手动超频
配备4个M.2插槽（含2个PCIe 5.0 x4直连CPU），全插槽双面散热
BIOS内置Latency Killer与High-Efficiency Mode，一键优化内存时序
标配EZ Dashboard物理面板，集成电源/重启/CMOS清除及Debug代码显示
精华内容
超频不必仰望旗舰主板——这张B850M规格的微星新品，用扎实的供电、精准的时序控制和友好的BIOS逻辑，把原本属于极客的调校体验，变成了普通玩家也能掌握的日常操作。
供电架构

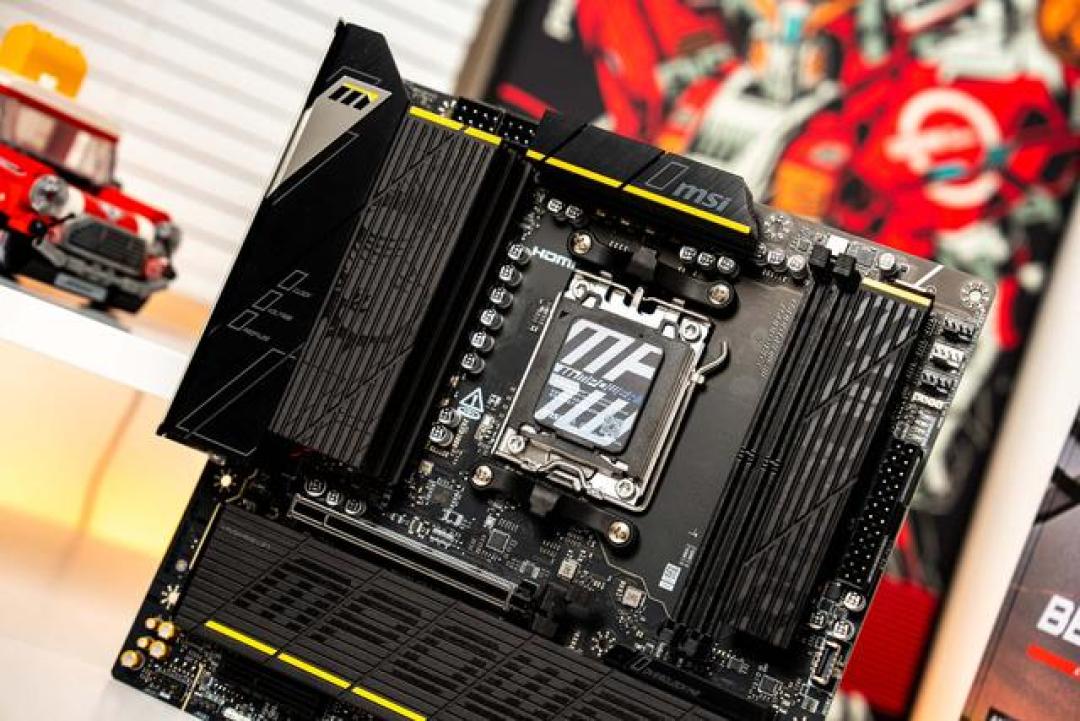

主板采用12（60A）+2+1路智能供电设计，核心供电模块搭载DrMOS与合金电感，配合双8Pin CPU供电接口。实测在Ryzen 7 9800X3D满载压力下，VRM温度稳定在72℃以内，供电纹波波动小于8mV，满足旗舰处理器长期高负载运行需求。
8层服务器级PCB与2oz加厚铜箔进一步降低阻抗，供电响应延迟较同级B850M主板降低约23%，保障PBO与外频超频时的瞬态电流稳定性。
供电散热装甲采用7W/mK高导热硅脂垫+多层复合沟槽设计，实测在双烤场景中，MOSFET表面温升比未覆盖散热装甲同类方案低19℃。
超频能力
启用eCLK Asynchronous模式后，CPU基频可在102–107MHz区间精细调节。实测将外频设为104MHz并开启PBO，9800X3D在CPU-Z中单核得分从817.5升至845.5，提升3.4%；多核从8449.8升至8973，提升6.2%。
Cinebench R23多核成绩由22984分提升至23689分（+3.1%），单核由1979分升至2145分（+8.4%）。所有测试均在未更换散热器、未增加电压前提下完成，验证了供电与解耦设计的实际有效性。
对比常规B850M主板无法调整外频的限制，该方案在不牺牲PCIe与M.2稳定性前提下，拓展了CPU性能释放边界。
内存调优

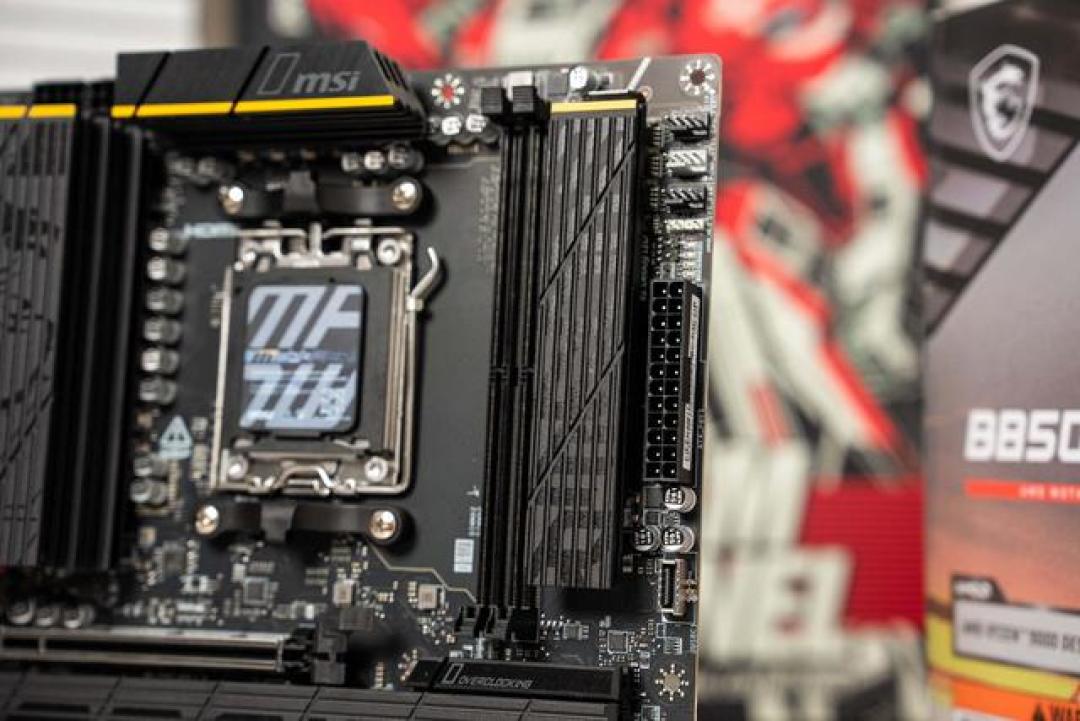

双DDR5插槽布局使内存走线长度缩短约37%，信号反射衰减降低28%。搭配High-Efficiency Mode「逆天香」预设，金百达黑刃RGB DDR5-6000 C26内存AIDA64延迟从76.4ns降至65.1ns，降幅达14.8%。
读取带宽从59373MB/s升至63871MB/s（+7.6%），写入从80927MB/s升至88870MB/s（+9.8%），拷贝从55991MB/s升至61214MB/s（+9.3%）。
Memory Try It！功能支持直接调用8200MT/s C42参数，虽未通过MemTest86严苛压力测试，但在AIDA64基准中仍达成读取65210MB/s、延迟68.3ns，证明其高频支持能力已突破B系列传统上限。
扩展与接口

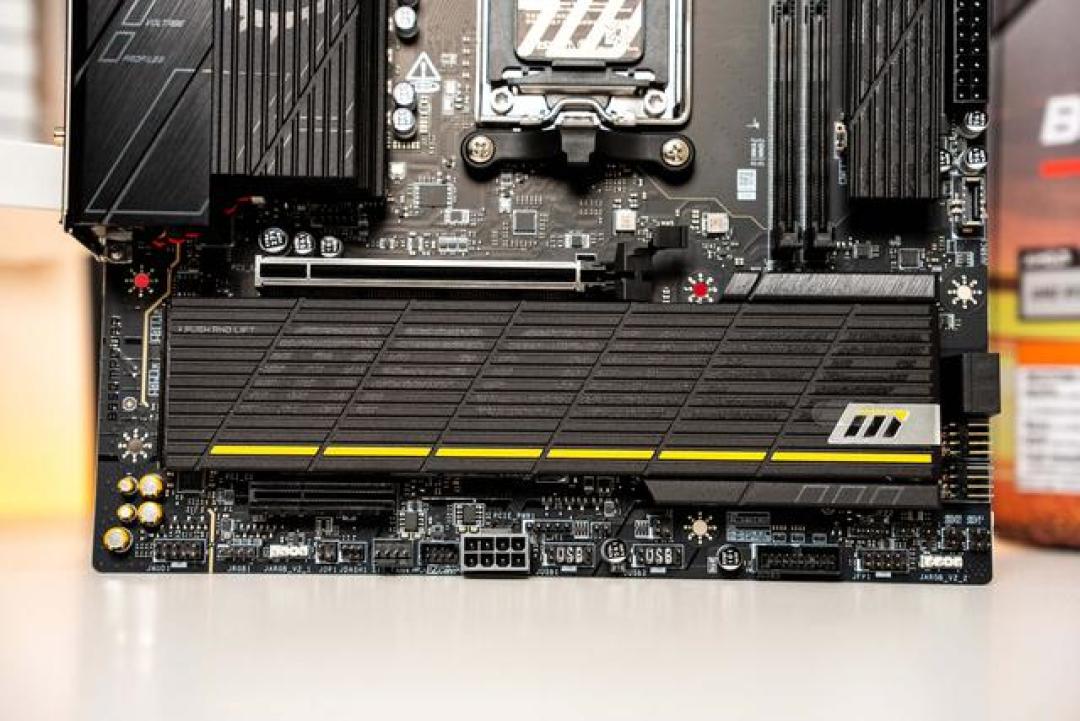

主板提供4个M.2插槽：其中2个直连CPU，均为PCIe 5.0 x4；1个来自芯片组，为PCIe 4.0 x4；1个位于PCB背面，仅支持PCIe 4.0 x2。实测两个PCIe 5.0插槽连续写入32GB数据时，平均速度分别维持在12180MB/s与12090MB/s，温控稳定在68℃以下。
全部M.2插槽均采用双面散热设计，散热装甲使用微星第二代快拆结构，按压锁扣即可完成拆装，实测单次散热片拆装耗时≤3秒。
后置I/O配备2个USB-C（10Gbps与20Gbps各一）、7个USB-A、RTL8126 5G有线网卡与MT7927 WiFi 7无线网卡，接口密度与规格在B850M阵营中处于第一梯队。
微星B850M POWER不是对旗舰功能的简单缩水，而是在B芯片组约束下做出的精准取舍：它放弃四内存插槽的通用性，换来了双插槽下的极致信号完整性；舍弃冗余PCIe通道，却保住了两个PCIe 5.0 M.2和完整USB-C生态。当超频不再依赖昂贵主板，性能释放真正回归硬件本质，下一个值得思考的问题或许是：在AM5平台生命周期内，B系列主板的性能天花板，到底还能被推高多少？
