二次元装机：撼讯9070XT夜岚+七彩虹B850M超级黑刃+联力miniV2

今天分享一套二次元风的装机给大家，因为我最近收到了一张来自撼讯PowerColor带来的一款二次元主题显卡Radeon RX 9070 XT 「REVA夜岚」显卡，这也是撼讯品牌首款二次元主题显卡产品。这里也围绕这张显卡做了一次黑白配色的装机分享，整体配置也是时下流行的3A平台了。

具体配置方面是9800X3D+RX 9070 XT这样的组合，主板选择了最近七彩虹刚刚发布的B850M超级黑刃，只要799价格的B850M主板配置上可以说是性价比拉满的选择了。机箱选择了联力的O11D mini V2，虽然可以说是一款ATX机箱，但是内部可变的结构设计还是让我选择了他。散热也是来自联力的隐流2代，除了延续了之前隐蔽水冷管的设计之外，更是在冷头上也做了隐蔽线材的设计，让冷头部分都不需要额外的供电线了。其他具体配置可以参考下方配置单：

CPU AMD R7 9800X3D

主板 七彩虹BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃

显卡 撼讯PowerColor Radeon RX 9070 XT 「REVA夜岚」

内存 金士顿 Beast 超级野兽 RGB灯条6000MHz CL36 16*2

SSD 闪迪 WD_BLACK SN7100 1TB

水冷 联力 隐流2代 360CL

机箱 联力 O11D mini V2

风扇 联力 SL-INF 120积木风扇

整机展示：

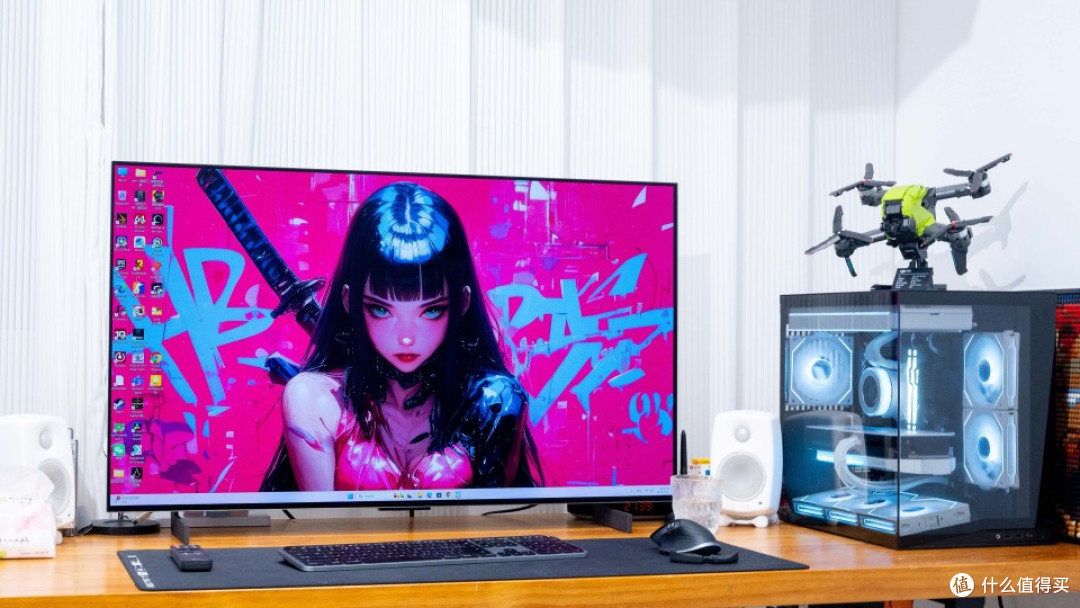

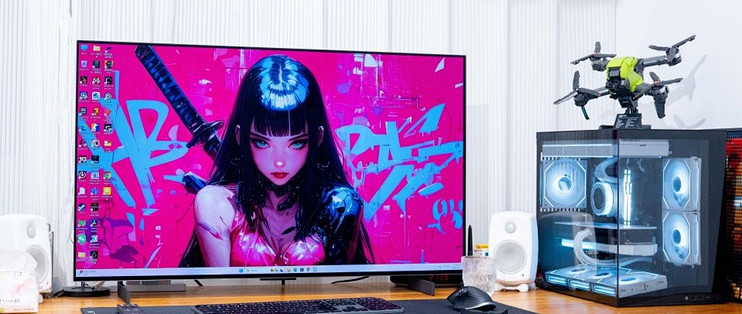

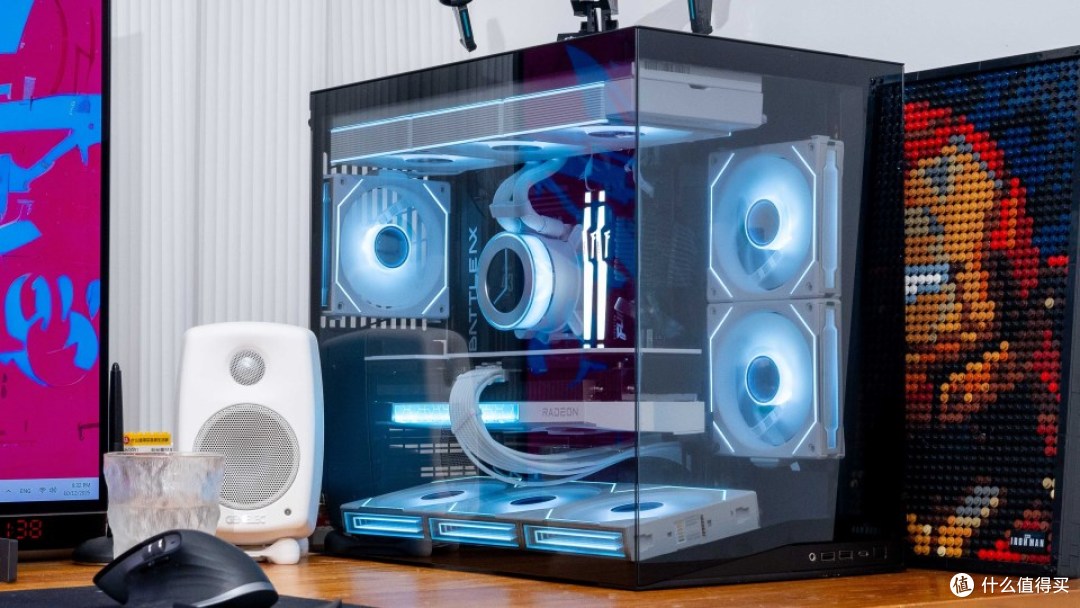

首先是桌面合影，可以注意到我最近还换了显示器，等后续书房改造了好一起和大家再分享。

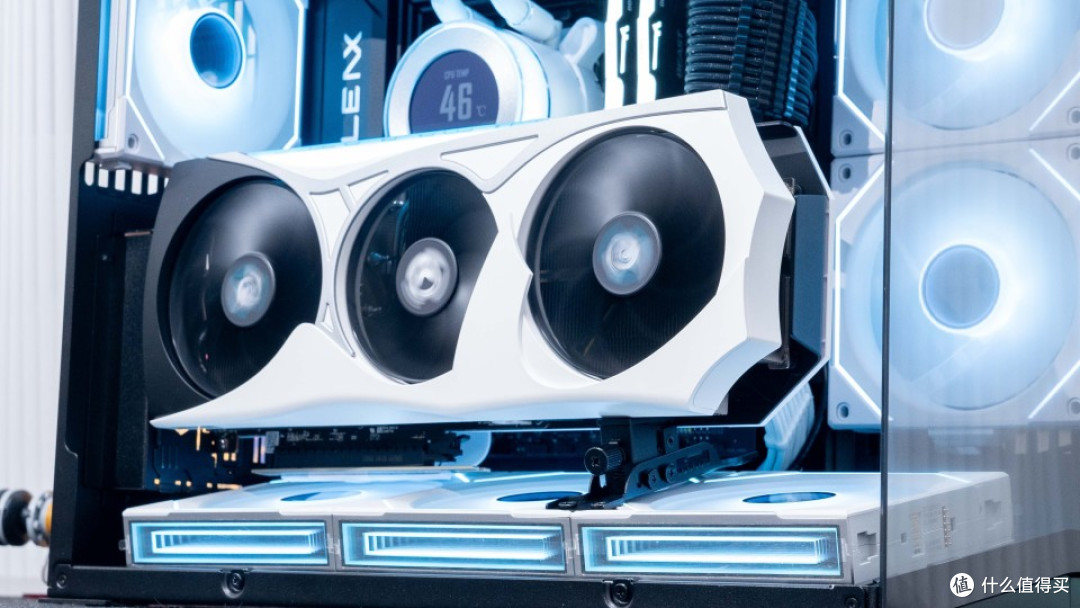

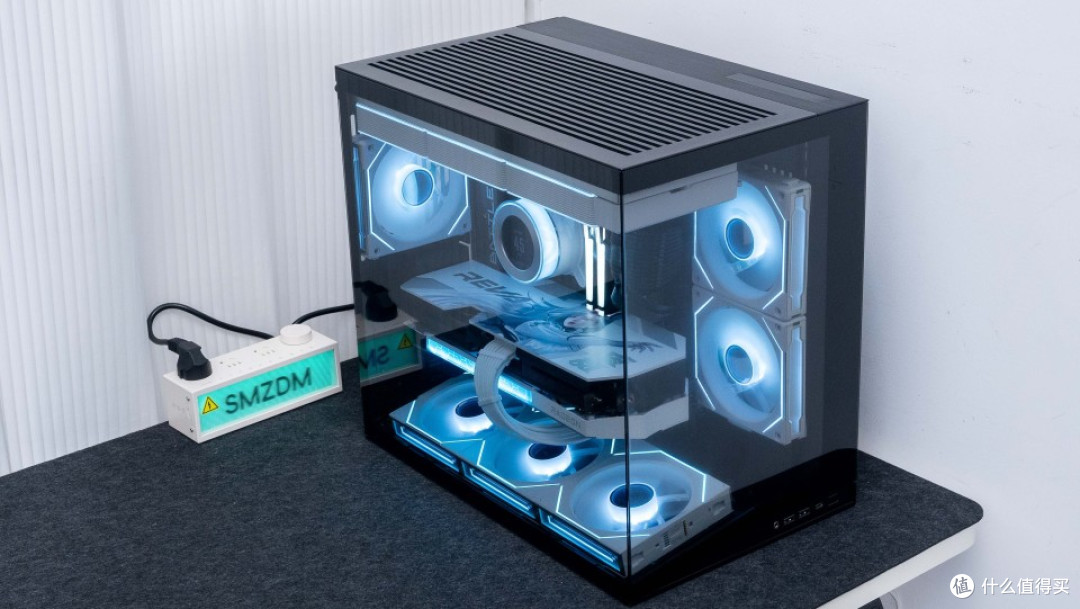

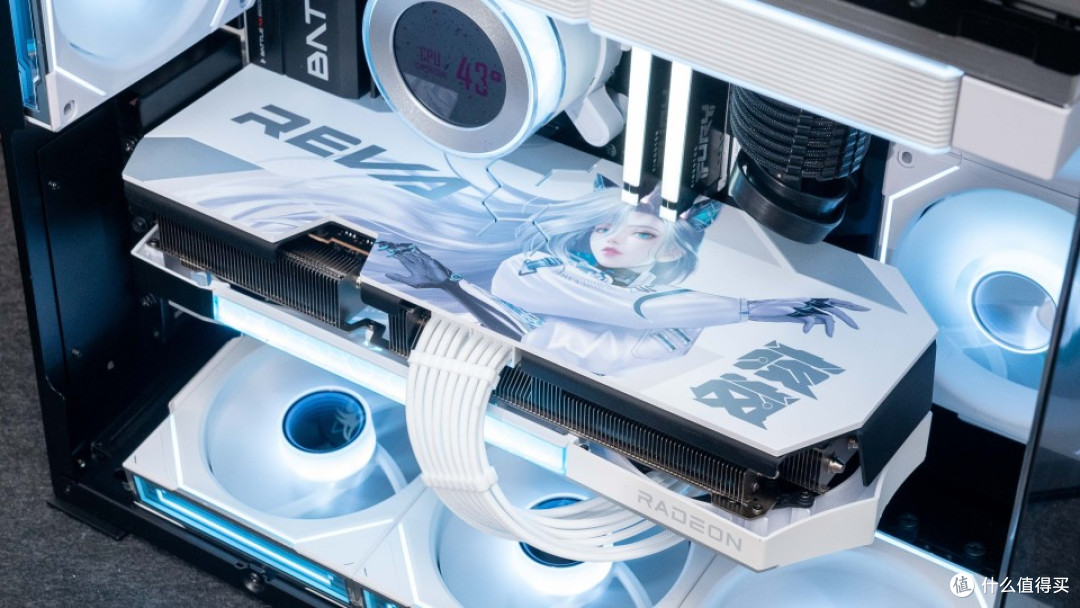

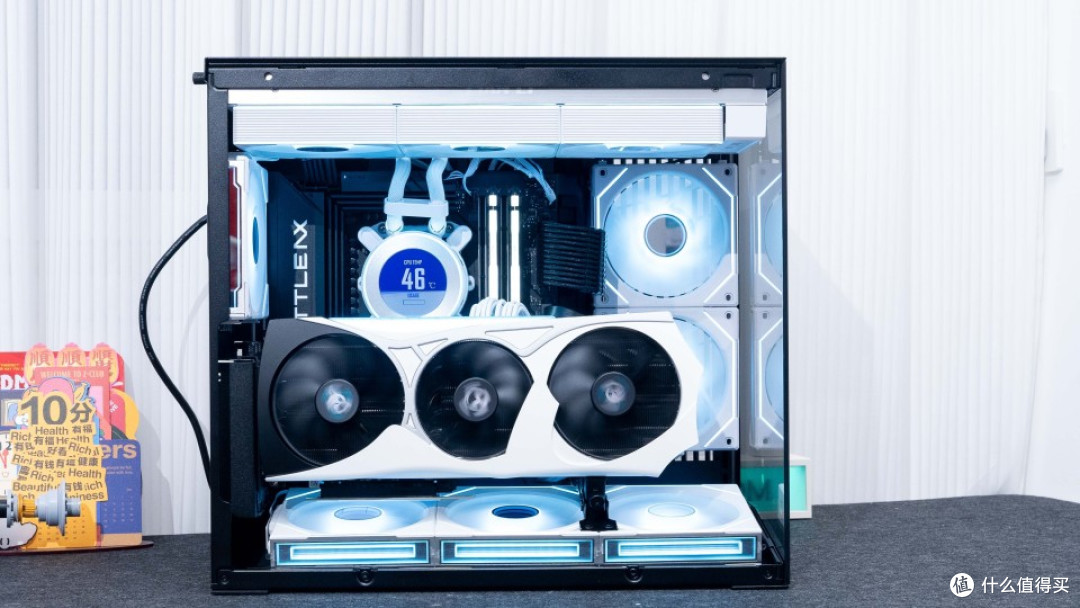

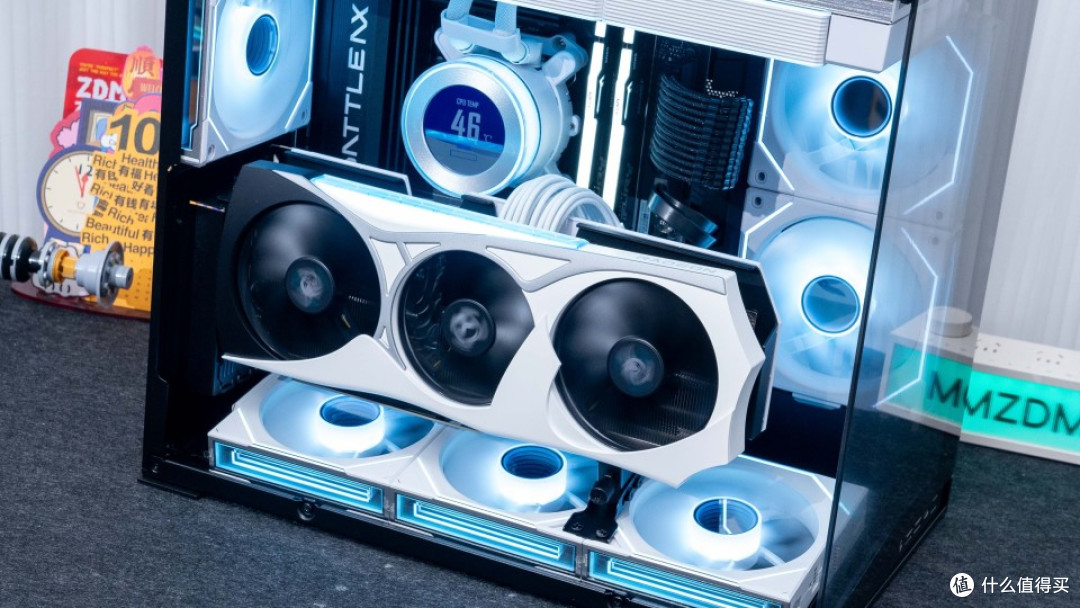

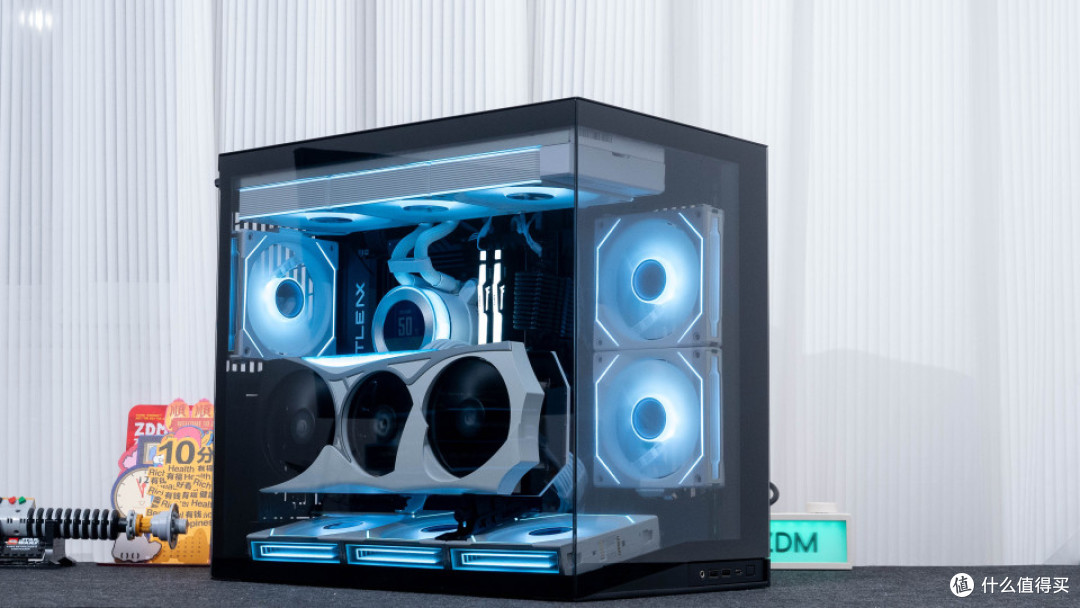

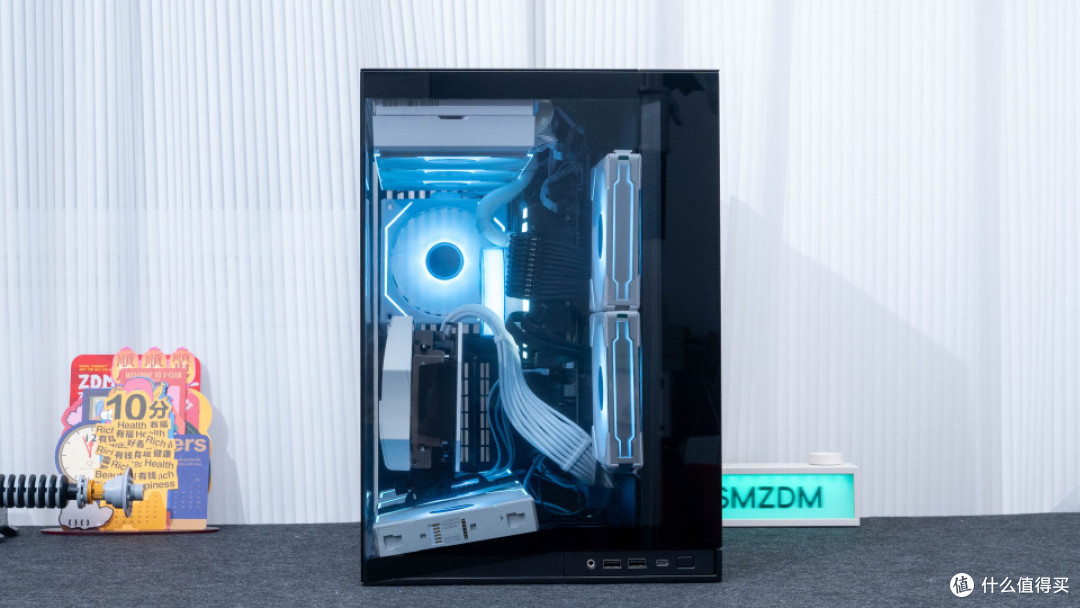

联力O11D mini V2支持显卡竖装，这样也可以更好展示我这次选择的「REVA夜岚」显卡外观。

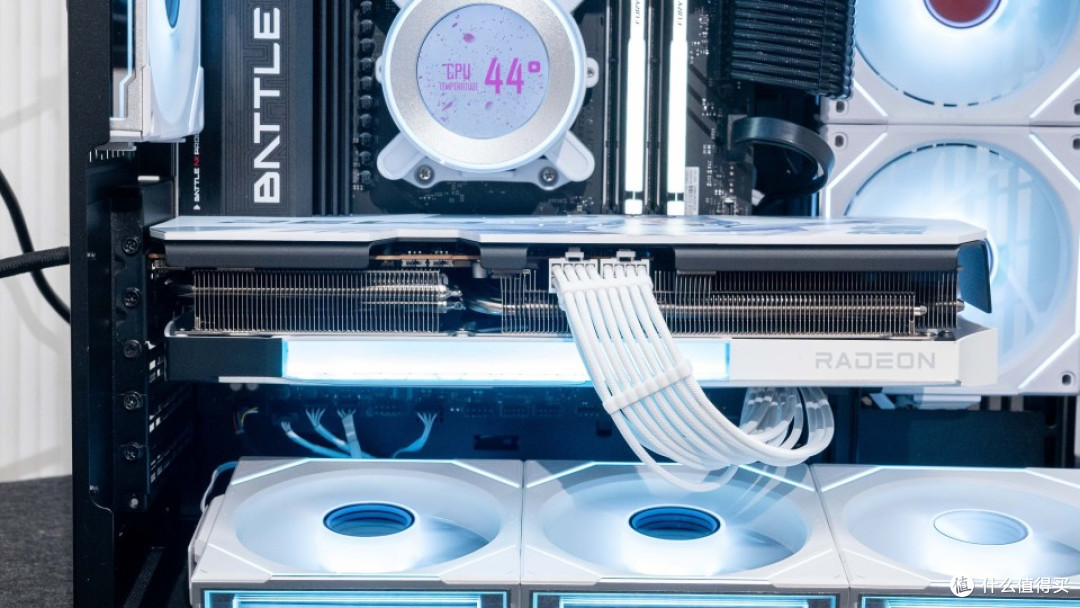

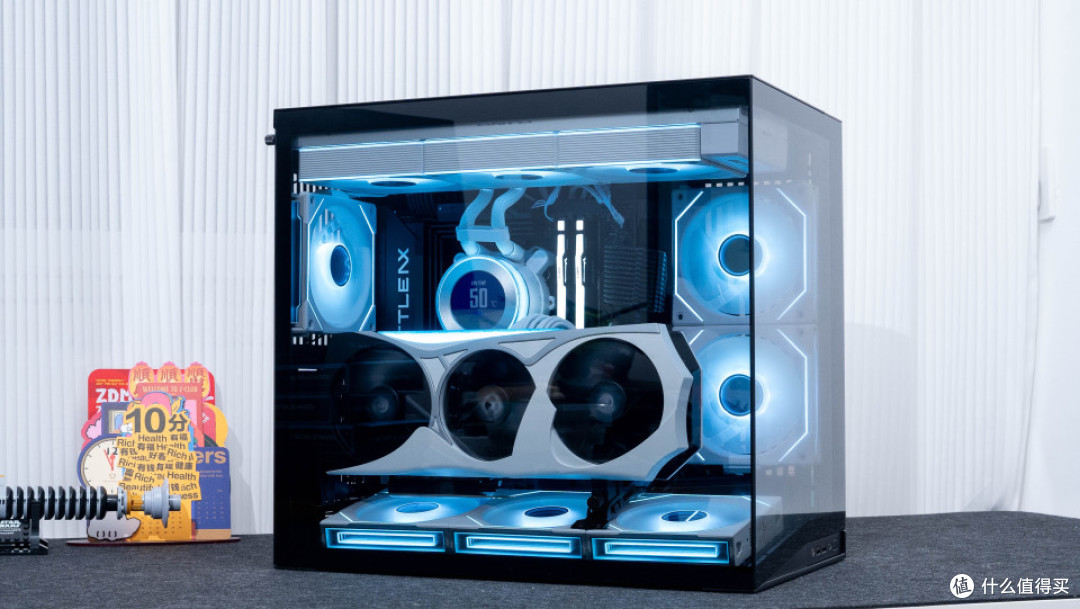

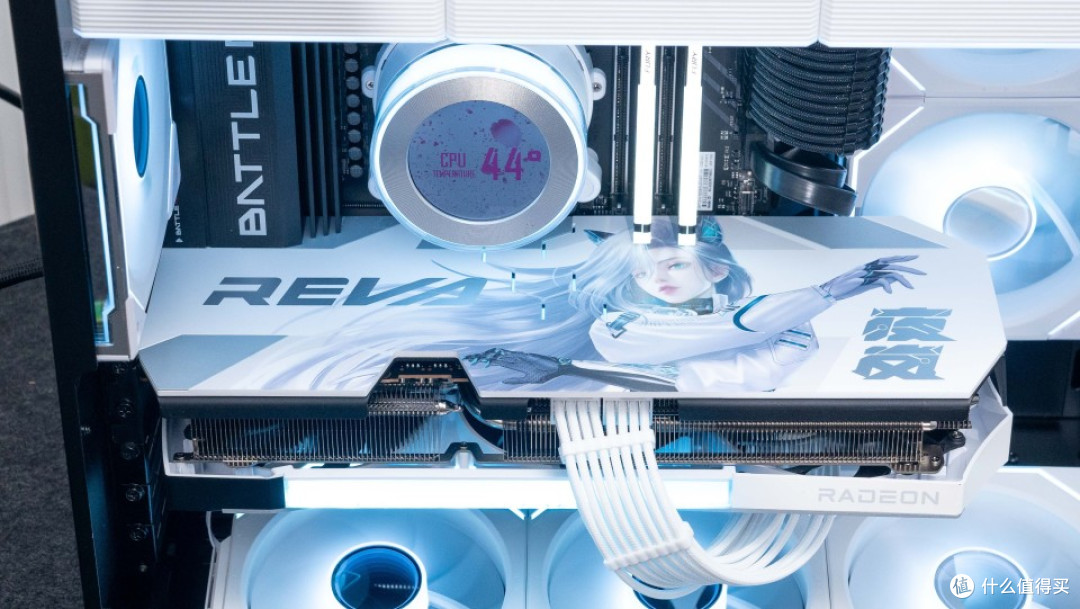

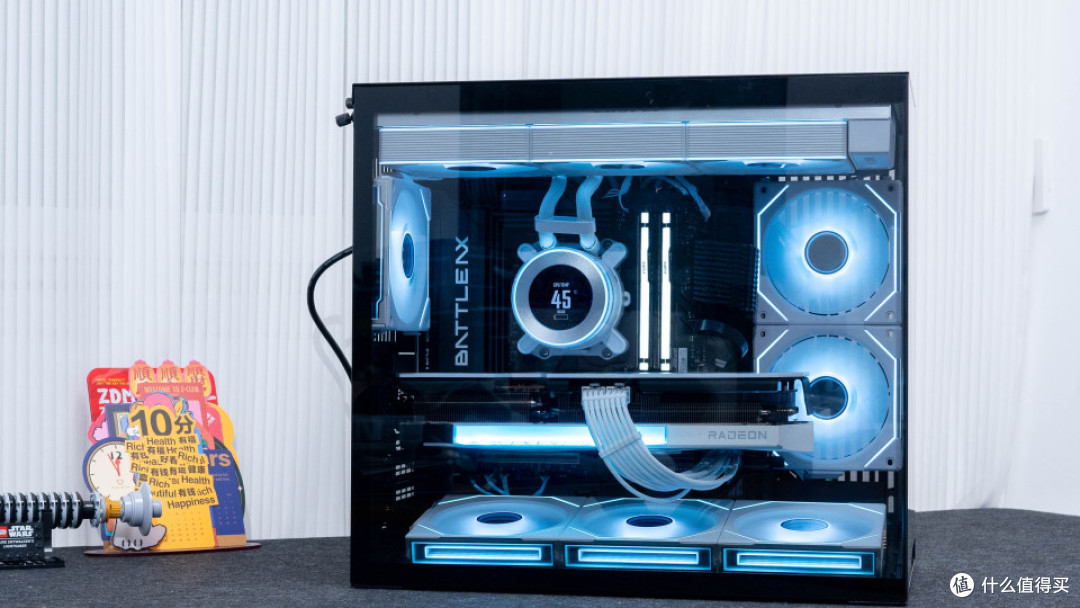

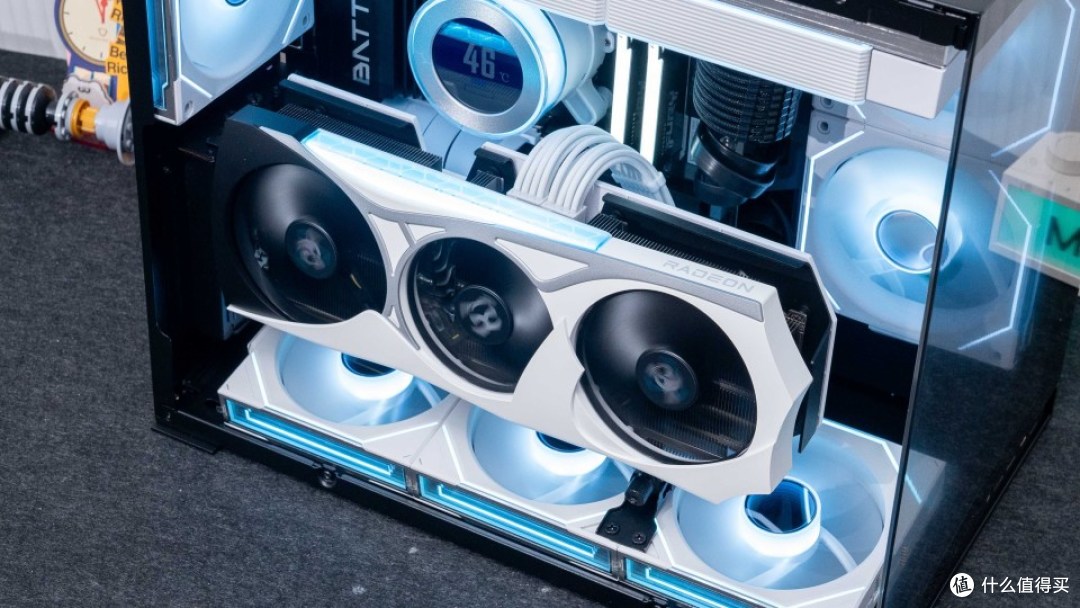

显卡正常安装效果，「REVA夜岚」显卡侧面的半透灯光区域灯光也可以与整机灯光呼应。

对于传统海景房玩家来讲，联力确实作为先驱会在细节上做得更好。当下的很多海景房机箱，真的只是模仿了联力海景房的型，没有考虑到内在的精华所在。

当然联力现在除了机箱，最吸引玩家的肯定还是积木风扇了。

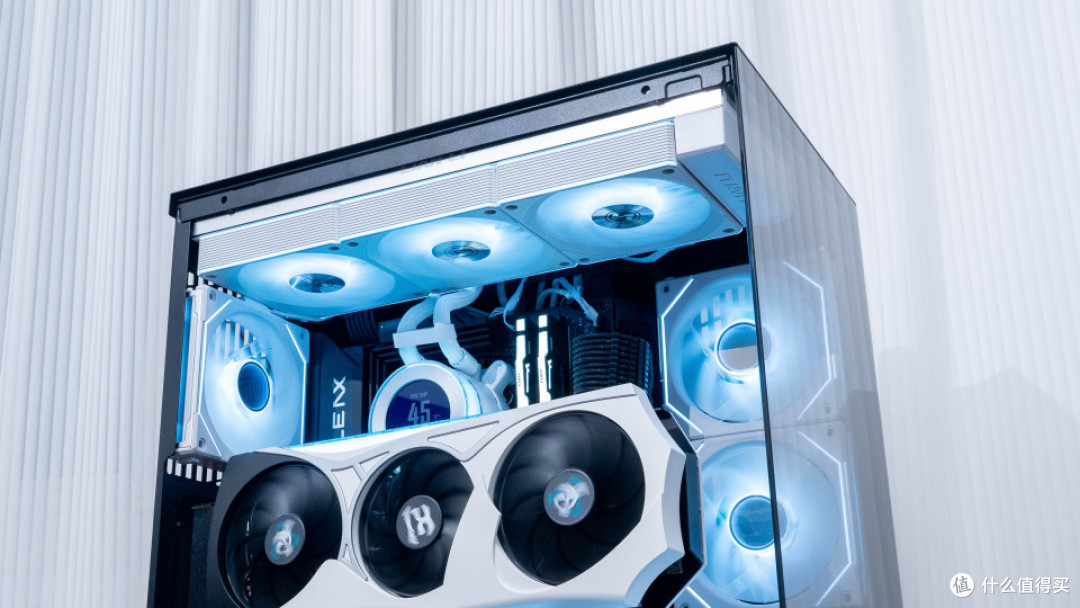

机箱顶部安装的联力隐流 360CL RGB灯光效果。

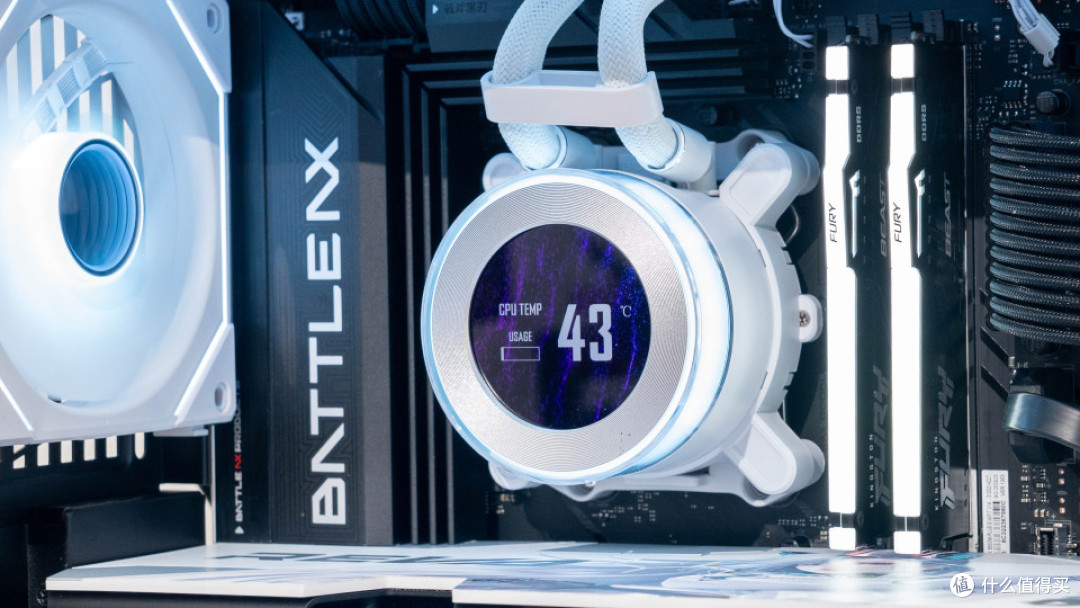

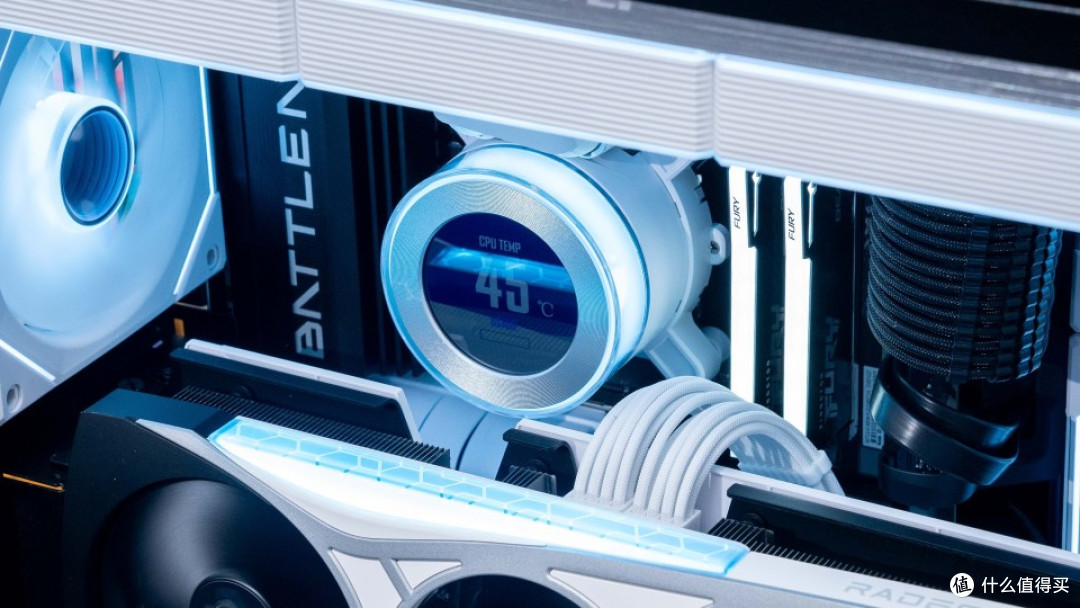

冷头部分还是很有细节的，而且2.1英寸屏幕提供了足够的亮度。而且一周灯环效果真好看，隐藏式线材设计好评，建议所有厂商都跟上。

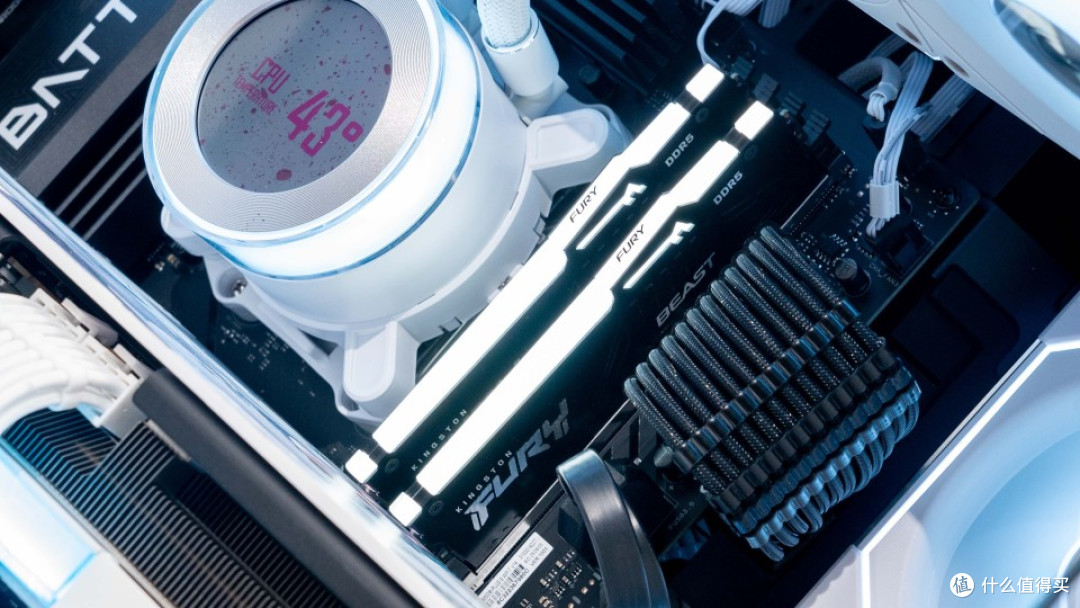

金士顿 Beast 超级野兽 RGB灯条同步白光效果。

撼讯PowerColor「REVA夜岚」显卡也真地很有特点，现在也可以看到很多品牌都加入了二次元设计。「REVA夜岚」这个二次元女神性能真的不错。

磁吸背板设计，正常安装下可以更好的展示背后的「REVA夜岚」二次元形象。

我自己装机是更喜欢显卡竖装的效果。

在此好评联力机箱附件中的这个显卡竖装支架，联力真的太懂玩家需要了。

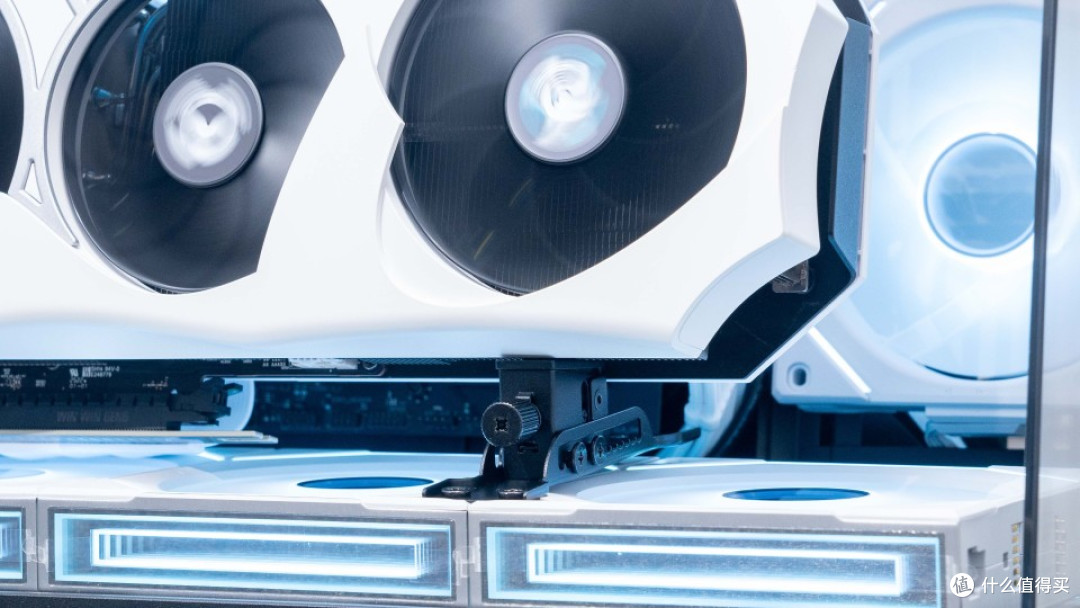

可以直接固定在底部风扇上，而且还设计了千斤顶结构可以方便调整支架高度，太细节了。

硬件展示：

前面也提到了这次选择了一款二次元显卡，就是来自撼讯PowerColor带来的一款二次元主题显卡Radeon RX 9070 XT 「REVA夜岚」显卡，这也是撼讯品牌首款二次元主题显卡产品。包装方面撼讯打造的这个「REVA夜岚」的二次元形象也是真的好看。

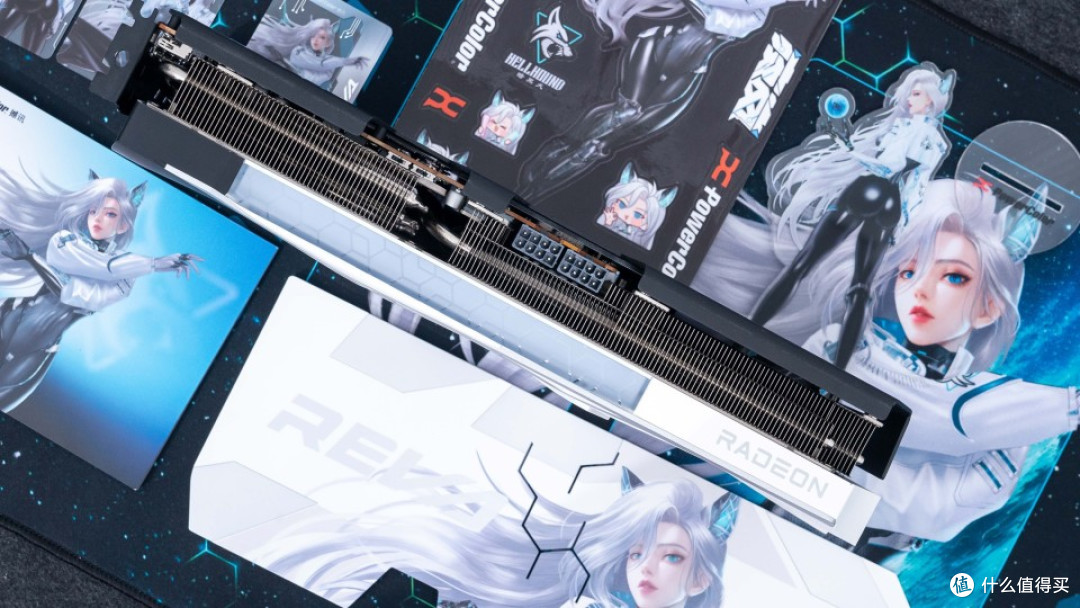

在DIY圈子里，这两年流行的二次元设计也是越发繁荣了。撼讯打造的这个「REVA夜岚」的二次元形象也不只是显卡外观，而在显卡附件盒里还有一整套的「REVA夜岚」周边，如鼠标垫、徽章、立牌、闪卡和摆件等。

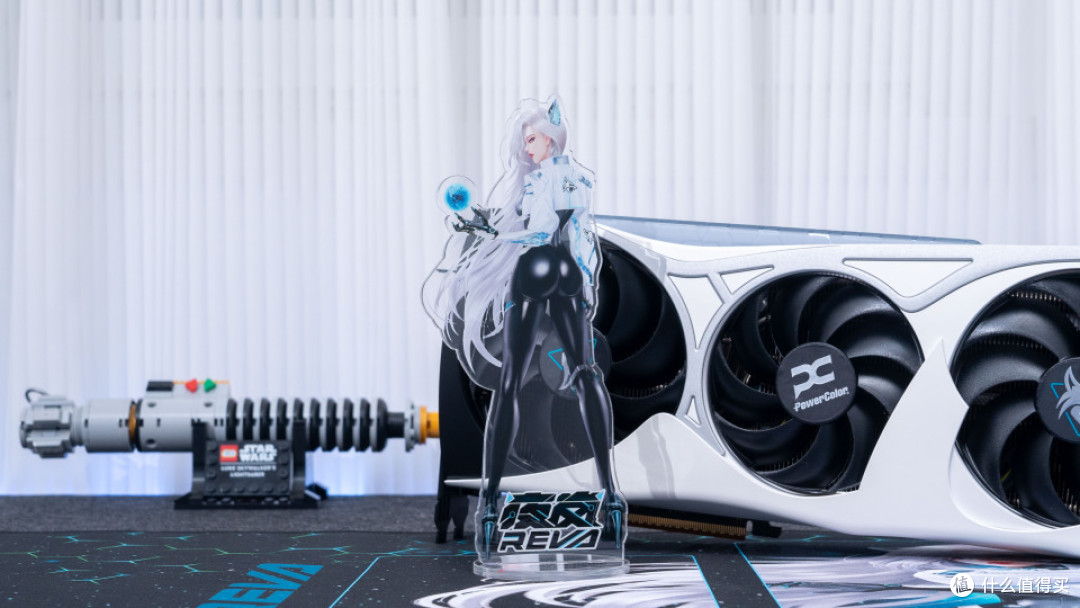

不得不说撼讯打造的这个「REVA夜岚」的二次元形象还是很有设计感的，真的有很多二次元玩家的喜好。立牌都设计得很好看。

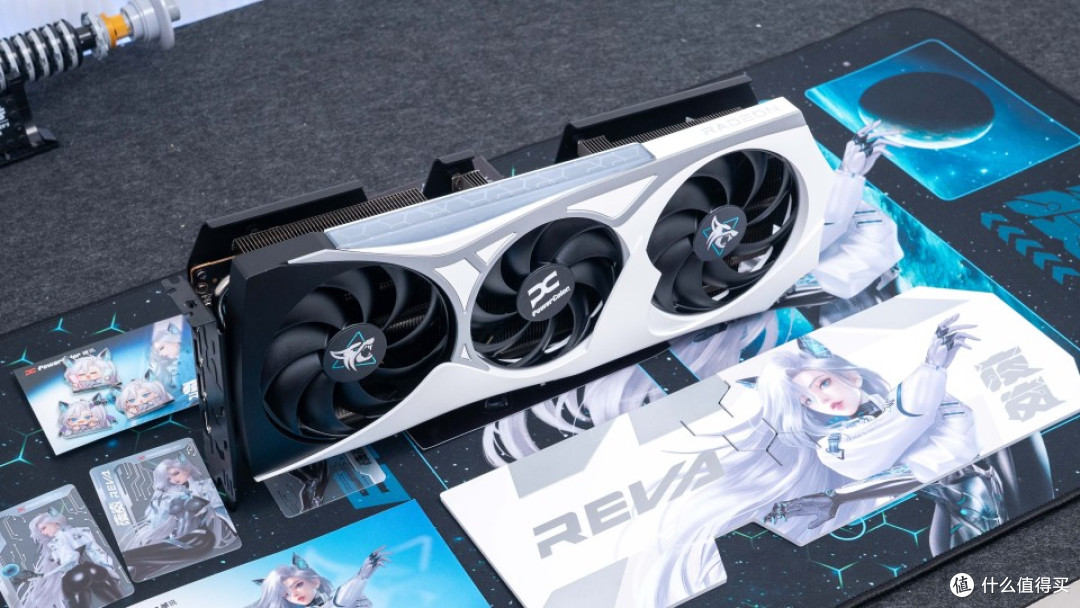

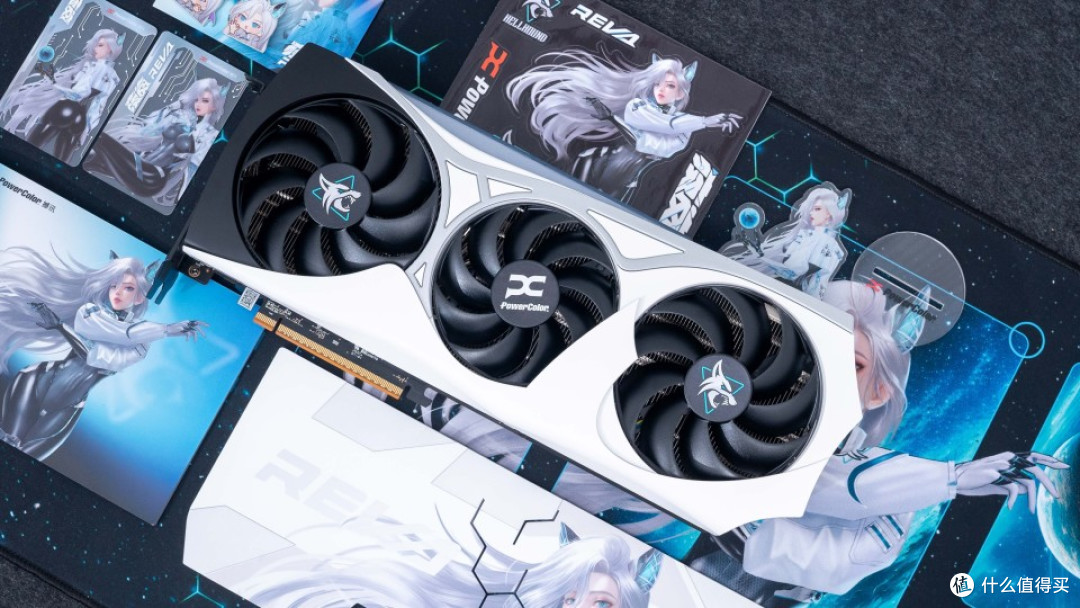

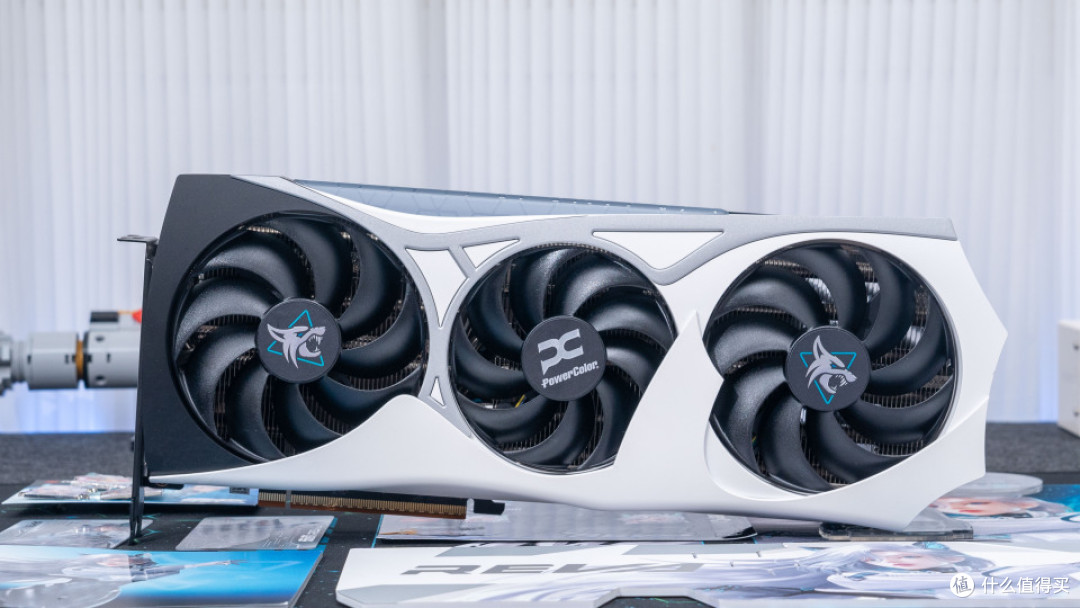

Radeon RX 9070 XT 「REVA夜岚」显卡外观上采用了黑白配色设计，三风扇设计。两侧风扇尺寸大，中间风扇尺寸小。

显卡厚度大概接近3槽设计，侧面设计了半透明发光区域。

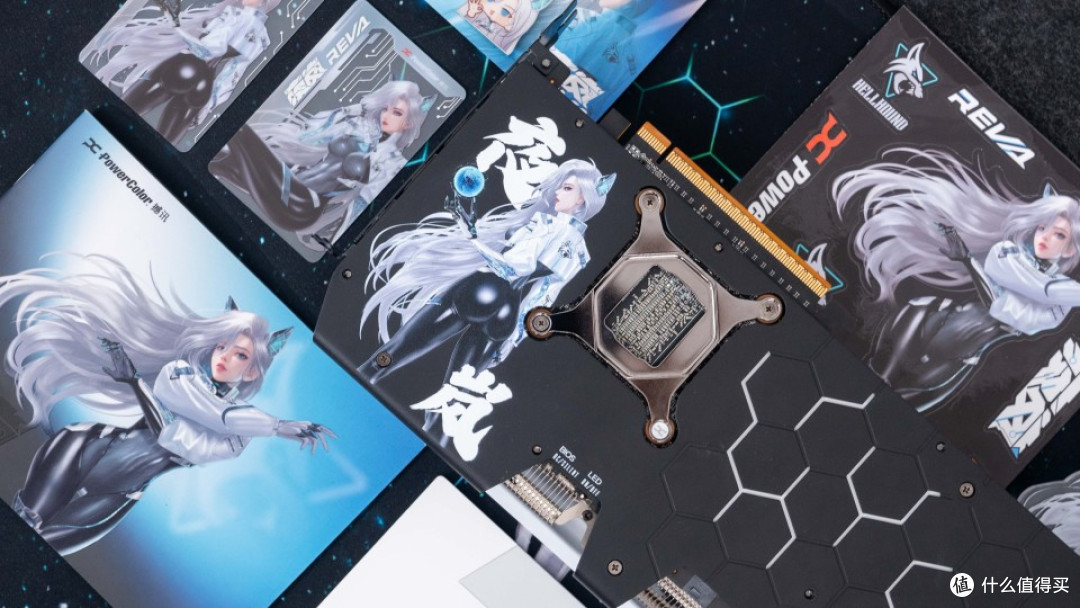

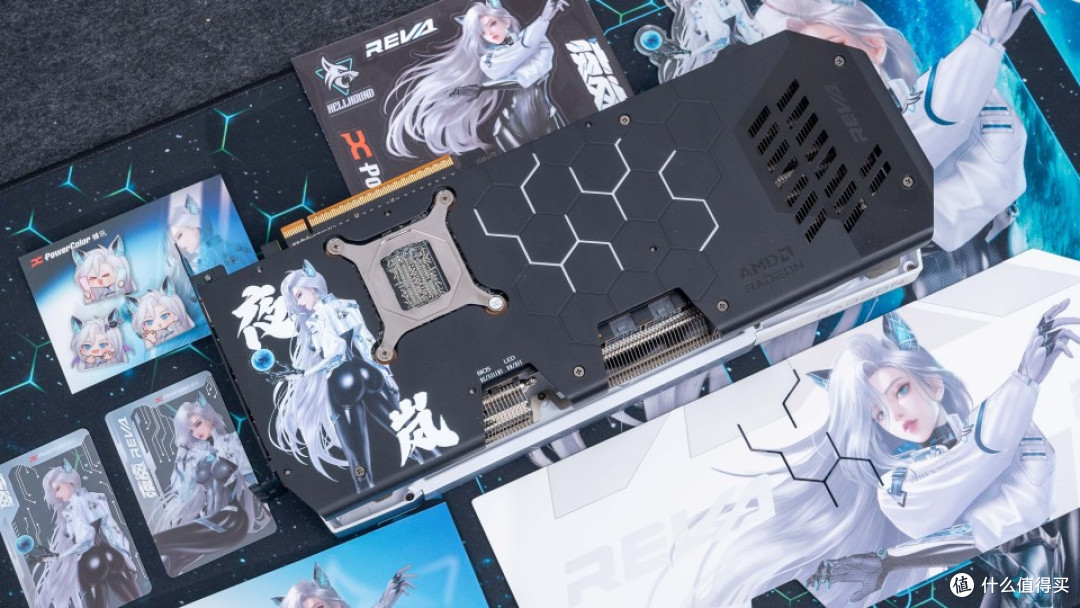

黑色的金属背板自然是这个级别显卡的标配，背板上也有「REVA夜岚」二次元形象装饰。当然作为首款「REVA夜岚」二次元显卡，它还附带了一个磁吸的背板设计。

黑色的金属背板后「REVA夜岚」装饰特写。

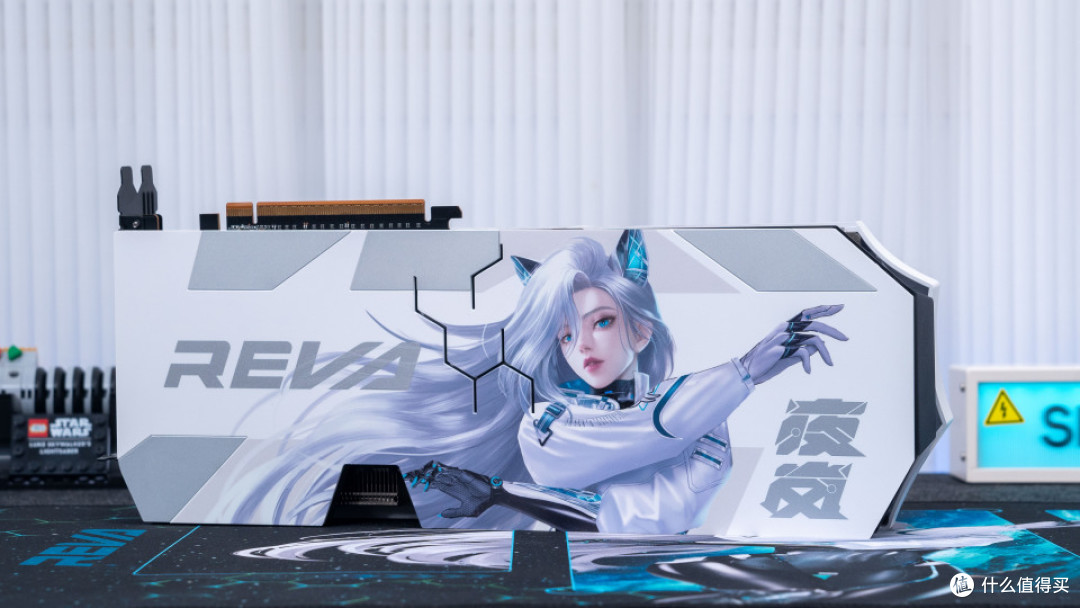

搭配磁吸设计的白色版本，让显卡整体充满了更多的二次元设计。

磁吸背板安装效果。

显卡整体外观与撼讯产品类似，风扇一侧设计的也是棱角分明。

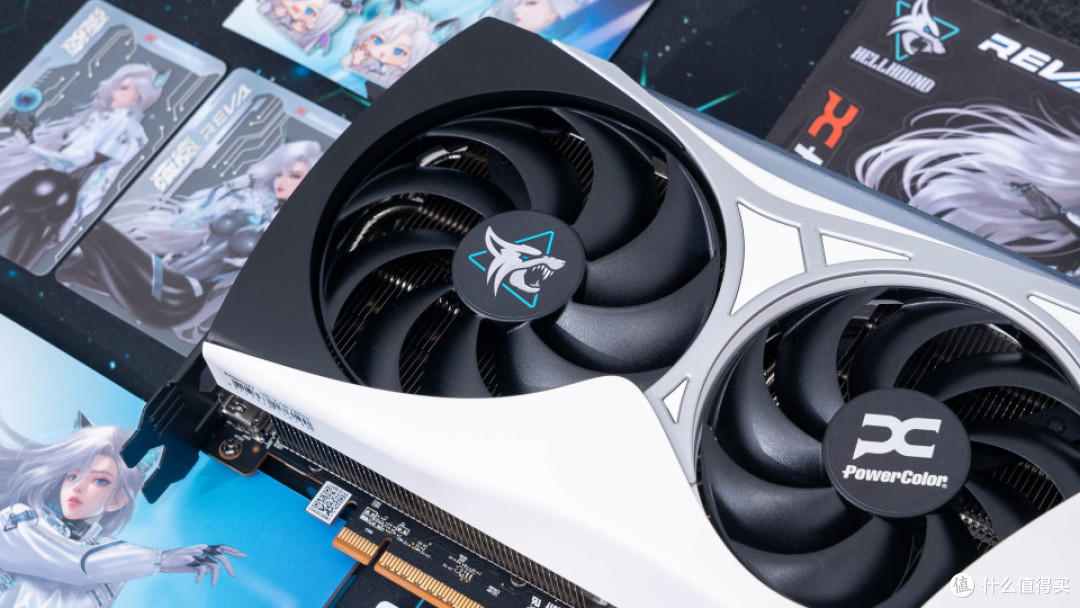

风扇正中装饰的是撼讯暗黑犬的logo，如果替换成「REVA夜岚」的Q版形象应该符合二次元玩家的喜好。

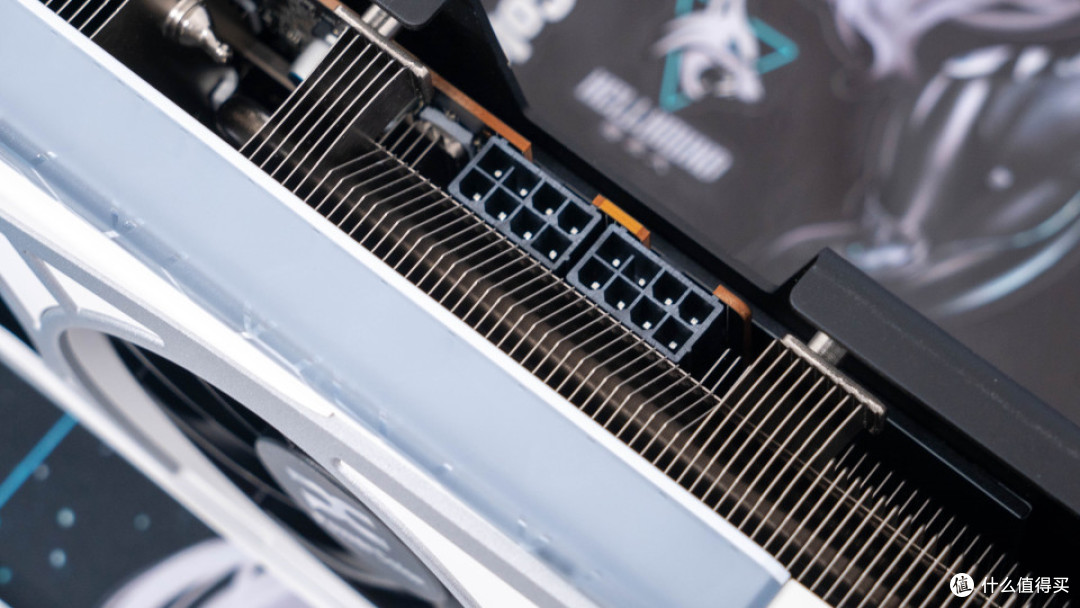

显卡供电方面是双8 Pin供电设计。

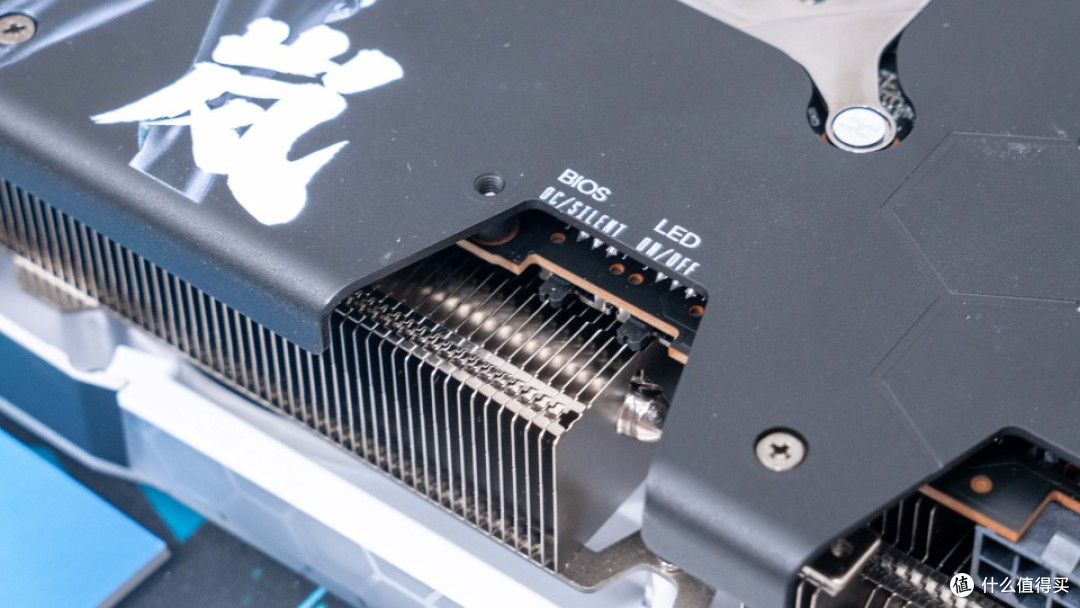

电源接口一侧是双BIOS切换按键以及LED灯光开关。

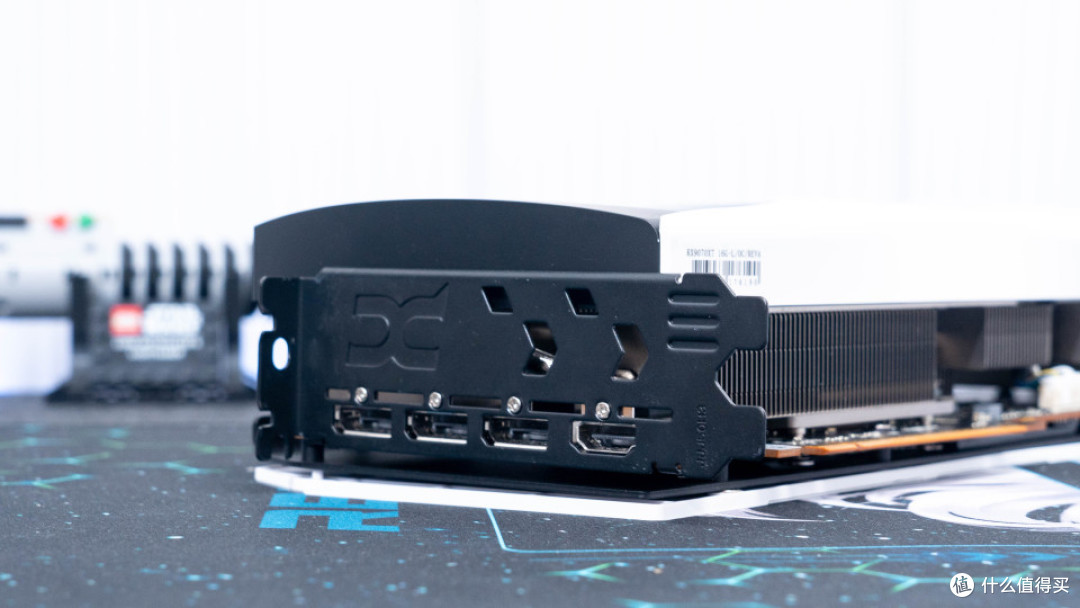

设计了黑色的PCIe挡板与三个DP一个HDMI接口。

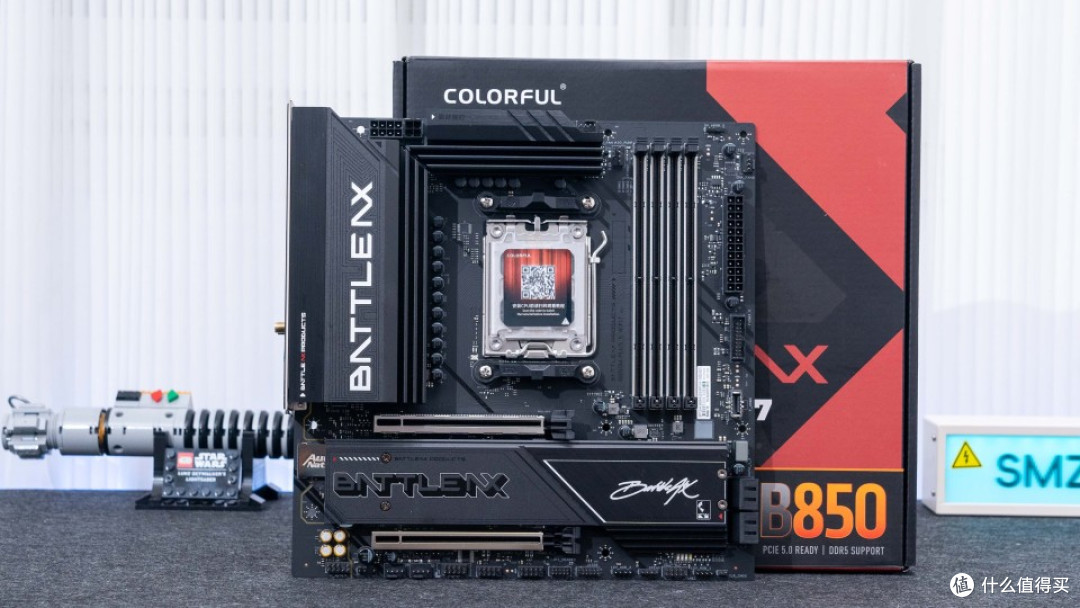

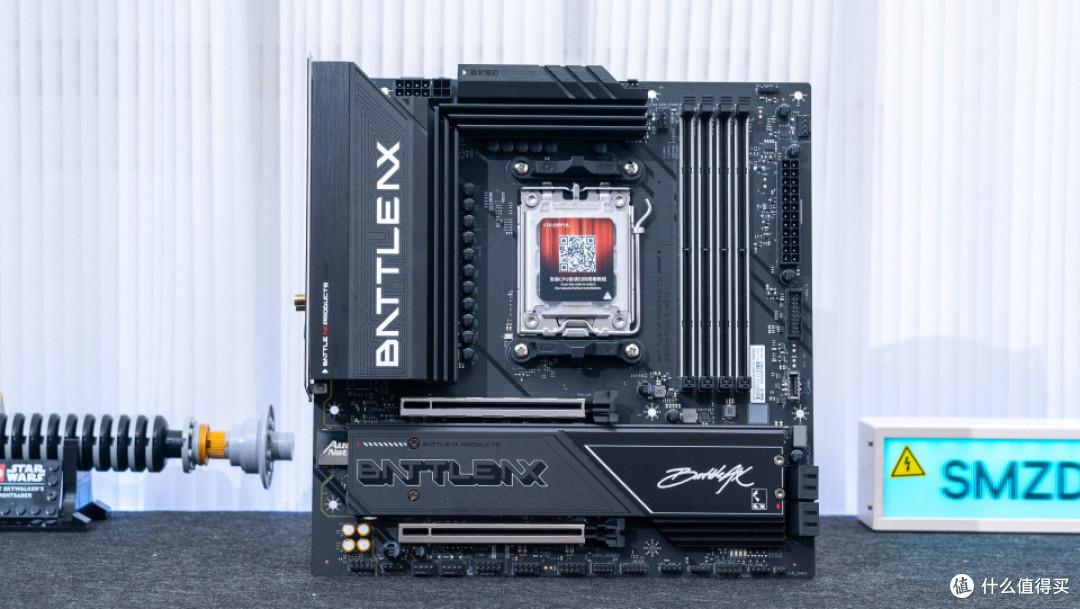

主板方面考虑了MATX规格的七彩虹BATTLE-AX B850M-PLUS S WIFI7 V14 超级超级黑刃，这款主板属于七彩虹的战斧系列，主打高性价比。

但是从外观上来讲，这张B850M超级黑刃主板用料与配置都还是蛮高的，看上去至少是一张千元主板的规格吧。而且网卡方面还给到了Wi-Fi 7的配置，可以说七彩虹为玩家拿出了一款极具性价比的选择。

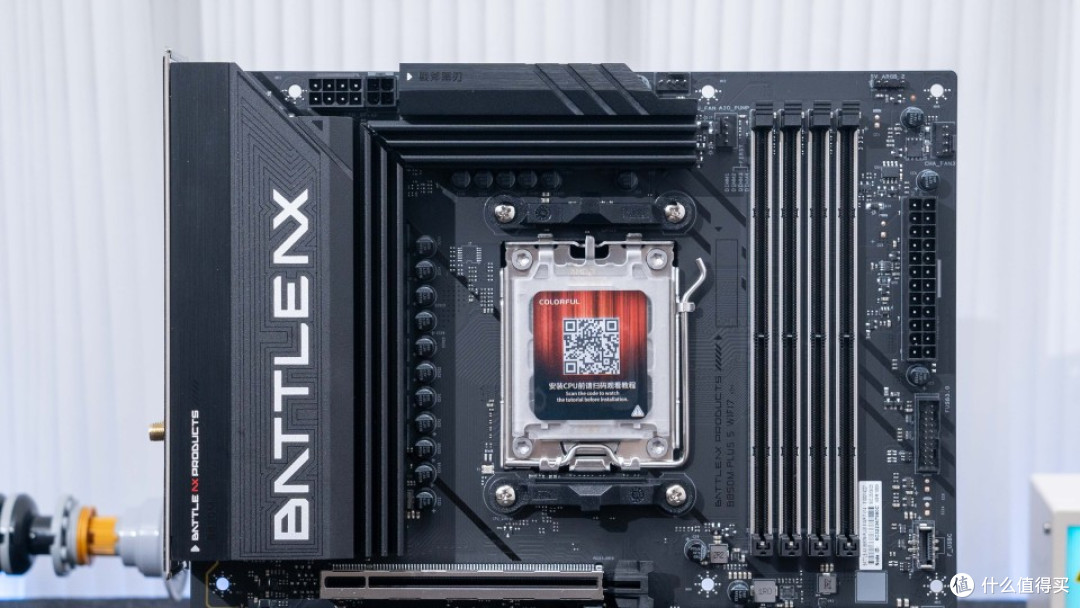

主板整体都做了黑化处理，10+2+1相DrMOS强化供电设计配合全黑的散热装甲也都十分有味道。

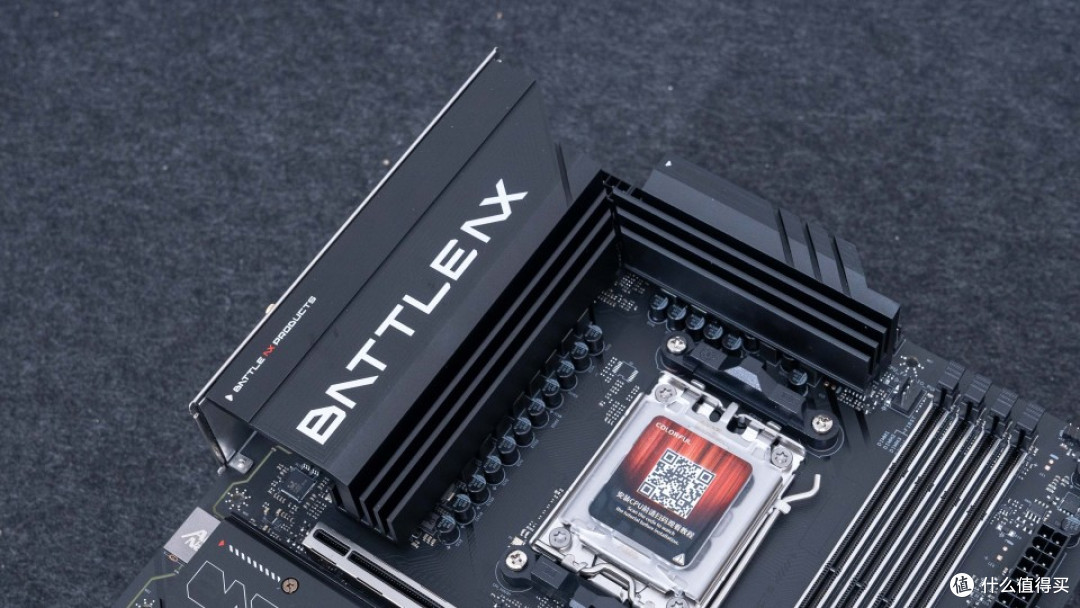

主板供电区域的散热装甲规格都很厚实，而且还做了散热片截面设计了大面积的开槽，通过增加与空气的接触面积来提升被动散热效果。

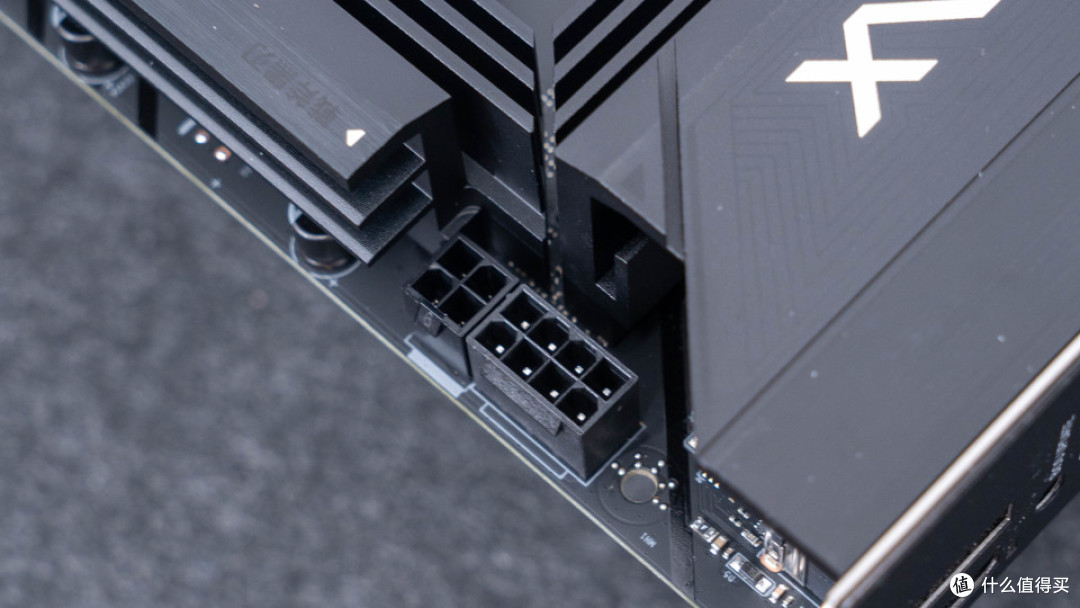

8+4 Pin CPU供电设计，我觉得倒不如给单8Pin或者直接给双8 Pin的更好。

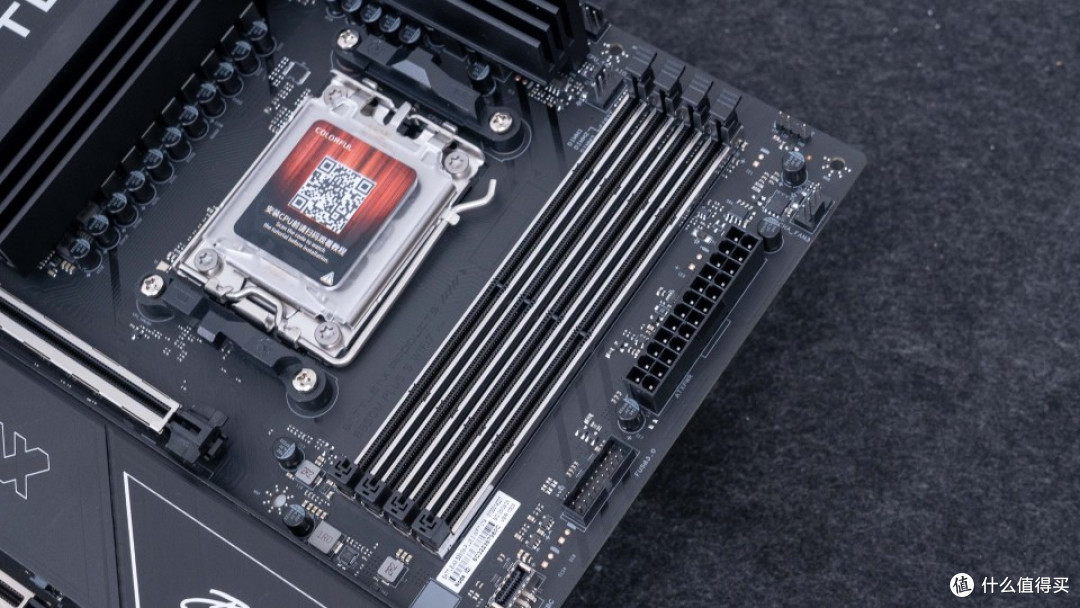

四根内存插槽设计，也都做了金属加固。最大支持8000MHz 内存，最大支持192GB容量设计。

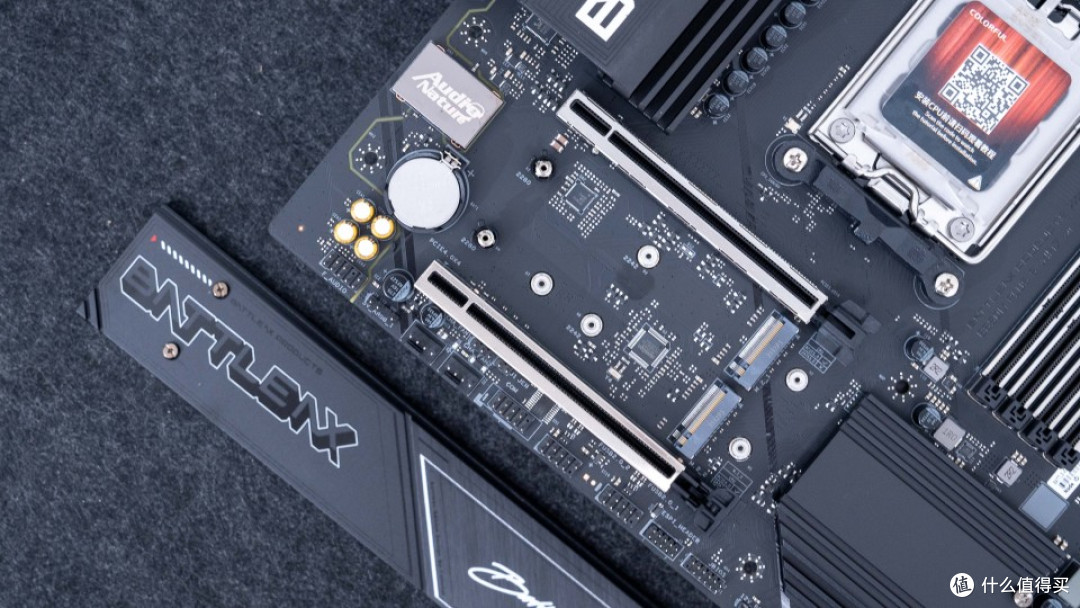

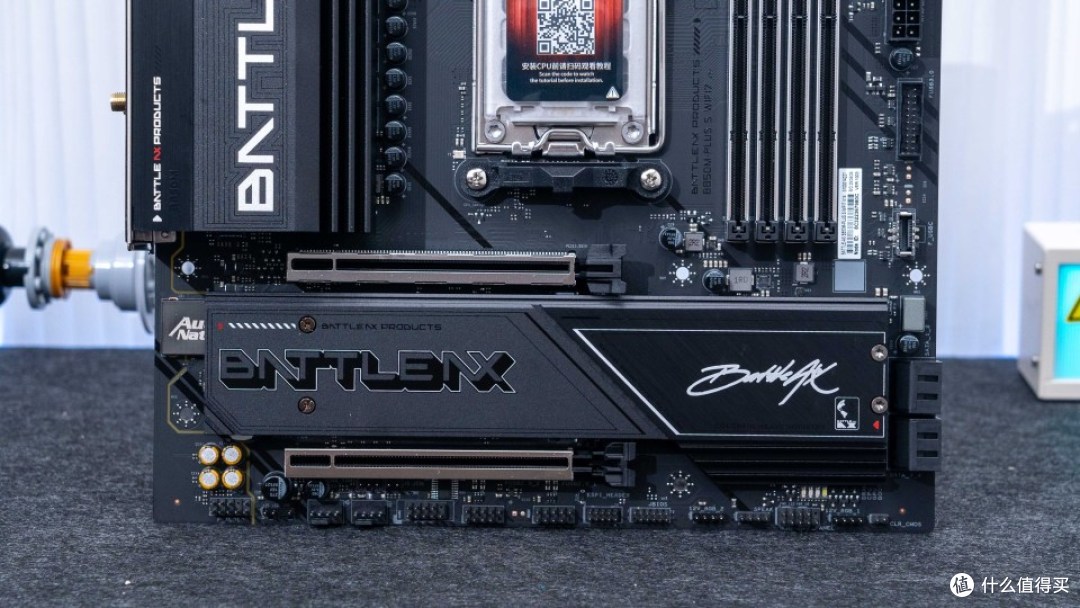

提供了两根PCIe 全尺寸插槽，也一样都做了金属加固设计。其中一个为PCIe 5.0 x16一个为PCIe 4.0 x4设计。

打开一体设计的M.2 SSD散热装甲可以看到下方是两个M.2 SSD插槽设计，一个PCIe 5.0 x4一个PCIe 4.0 x4设计，均为CPU直连。

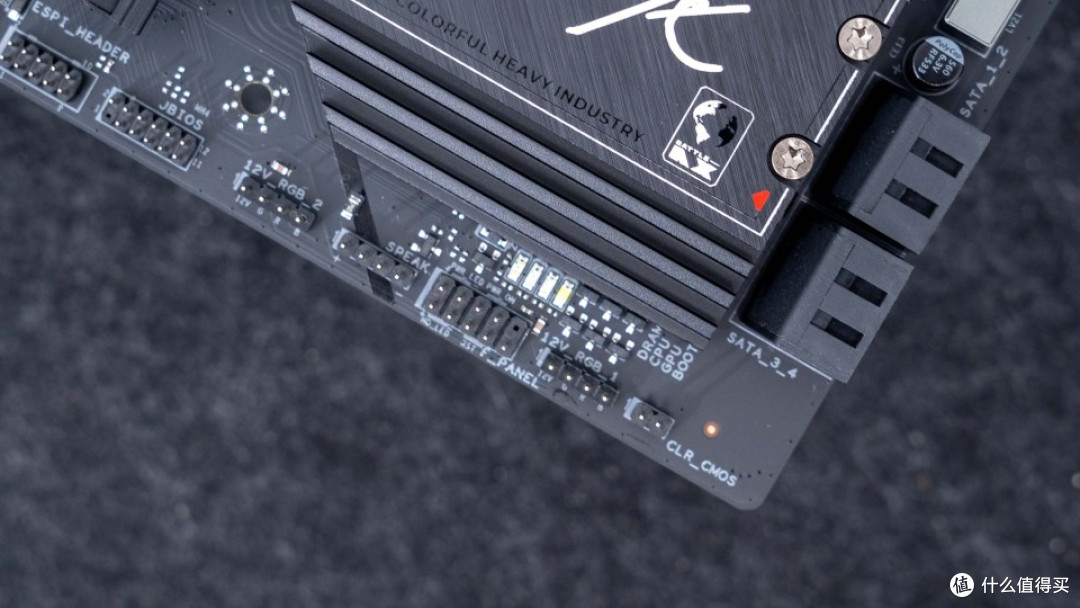

Debug LED灯设计在主板底部，此外这款主板还配置了2个5V ARGB和12V RGB插针接口。

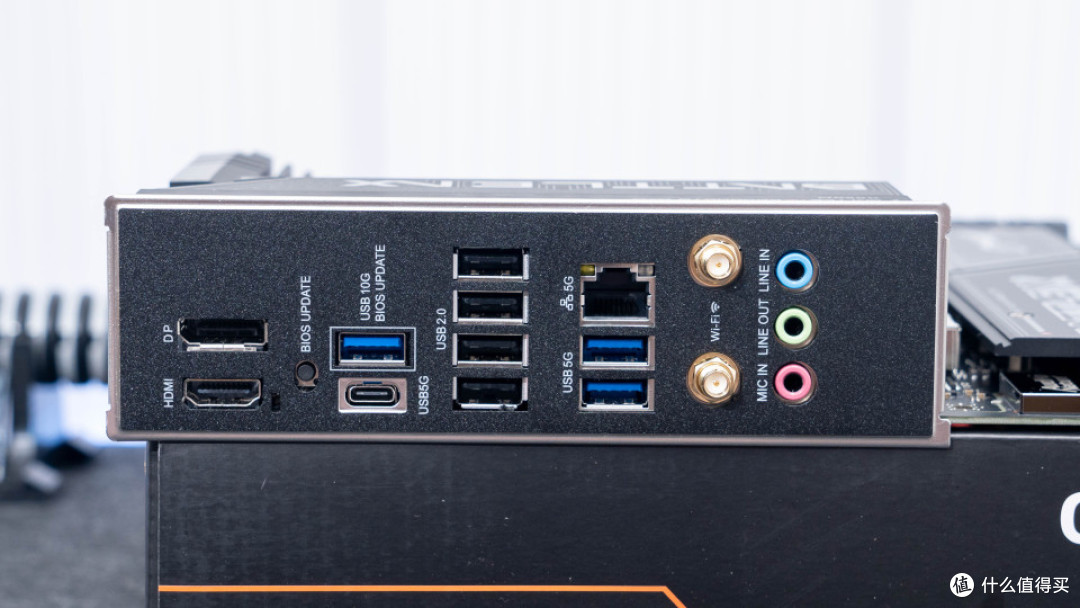

后置IO接口方面最大的亮点还是在这个价位上竟然给到了5G 的有线网口以及WiFi 7无线网卡的配置，这样的组合很多千元主板都没有的设计。

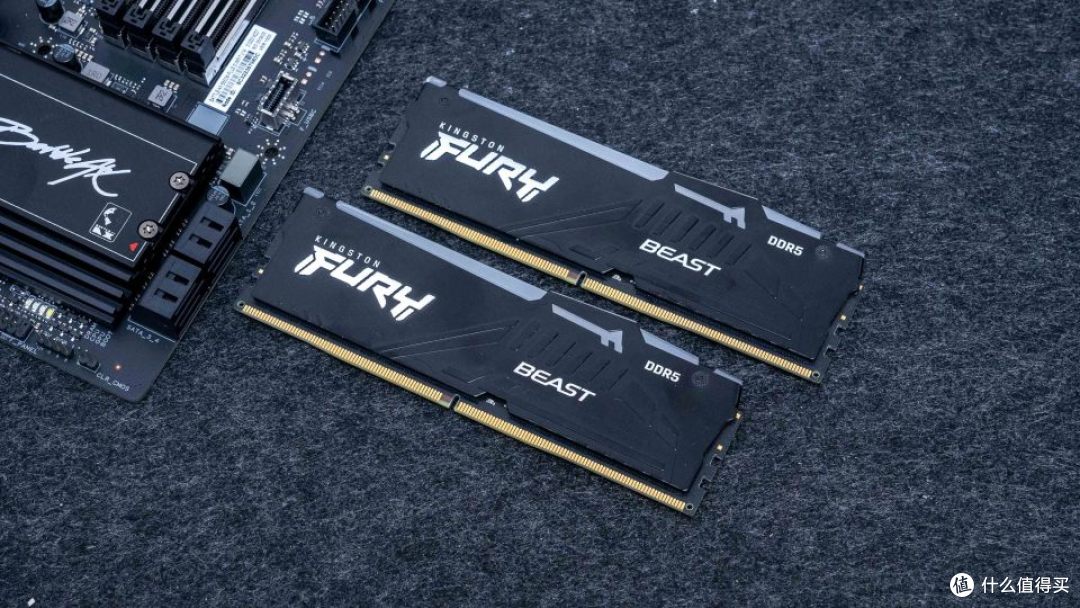

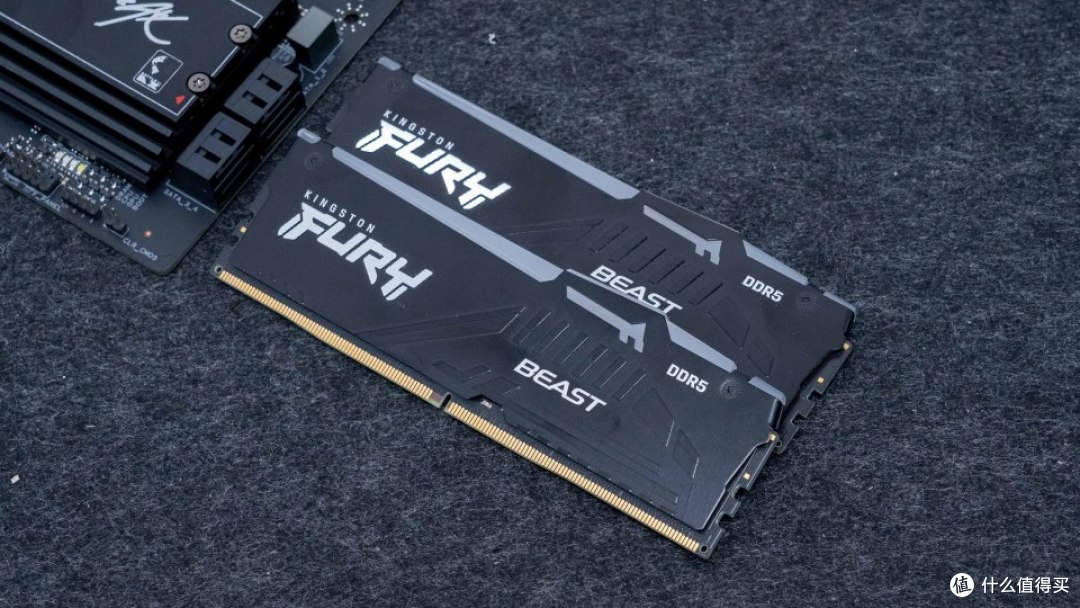

内存选择了金士顿的Beast 超级野兽 RGB灯条，6000MHz CL36设计，容量为32GB（16GB x2）容量。

外观还是金士顿的经典设计，配合黑色金属马甲的灯条。金属马甲上装饰了FURY与BEST装饰。

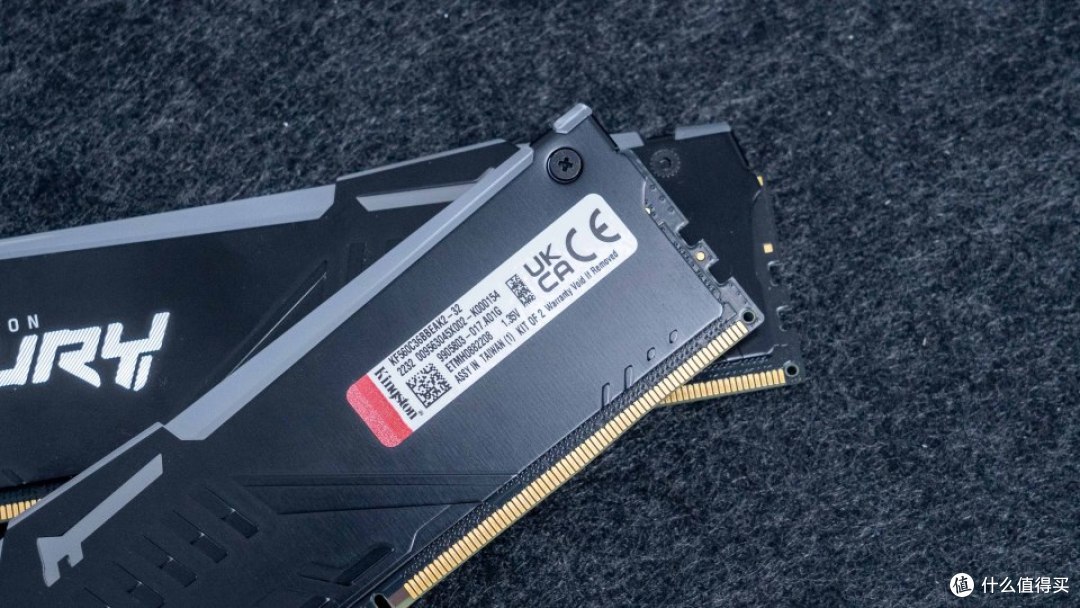

内存背后可以看到产品信息以及各种认证标识。

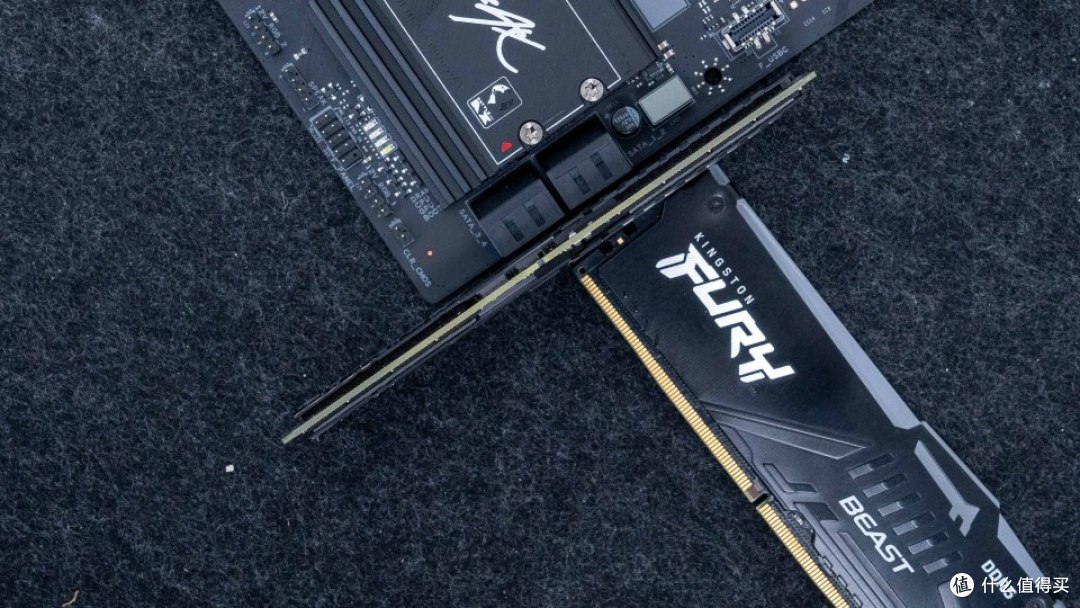

16GB容量为单面颗粒设计。

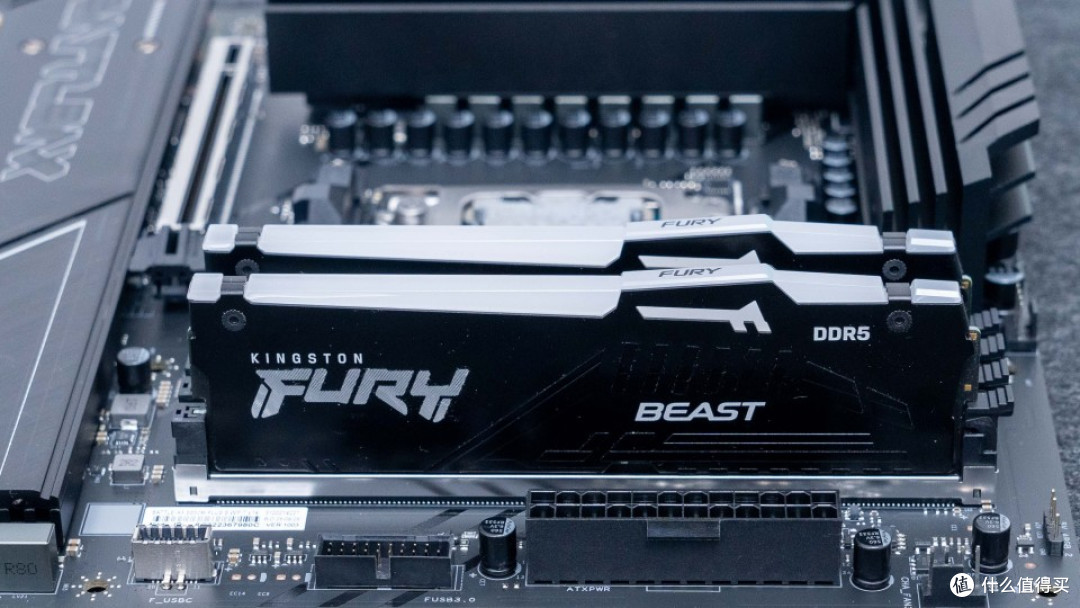

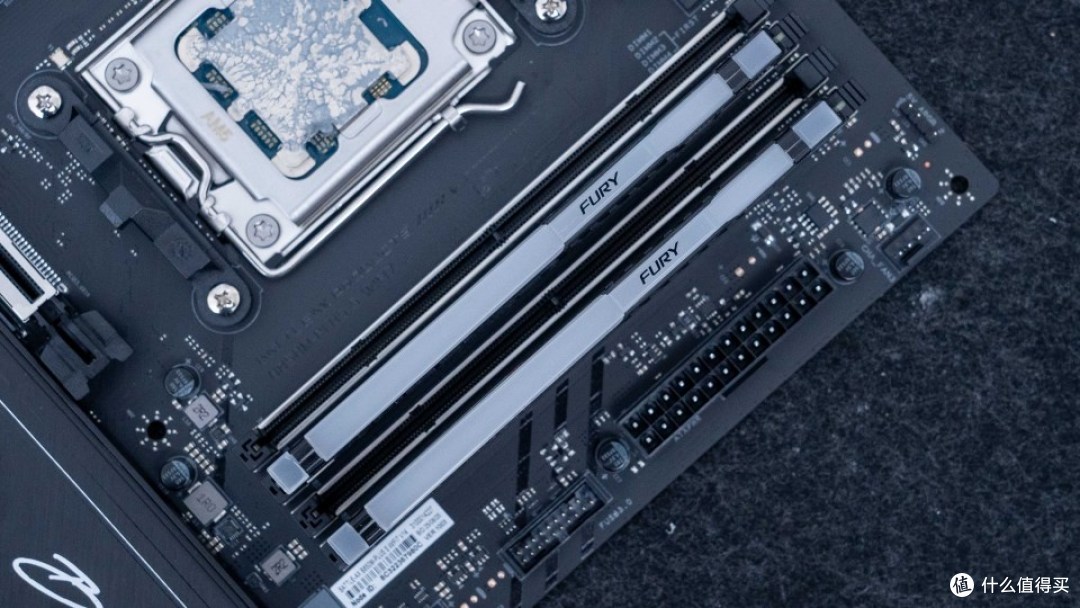

内存安装效果，内存顶部区域内嵌了12颗独立LED灯珠设计，支持18种预设灯光效果。日常可以与主流板厂实现一键灯光同步，也可以通过FURY CTRL软件进行灯光控制。

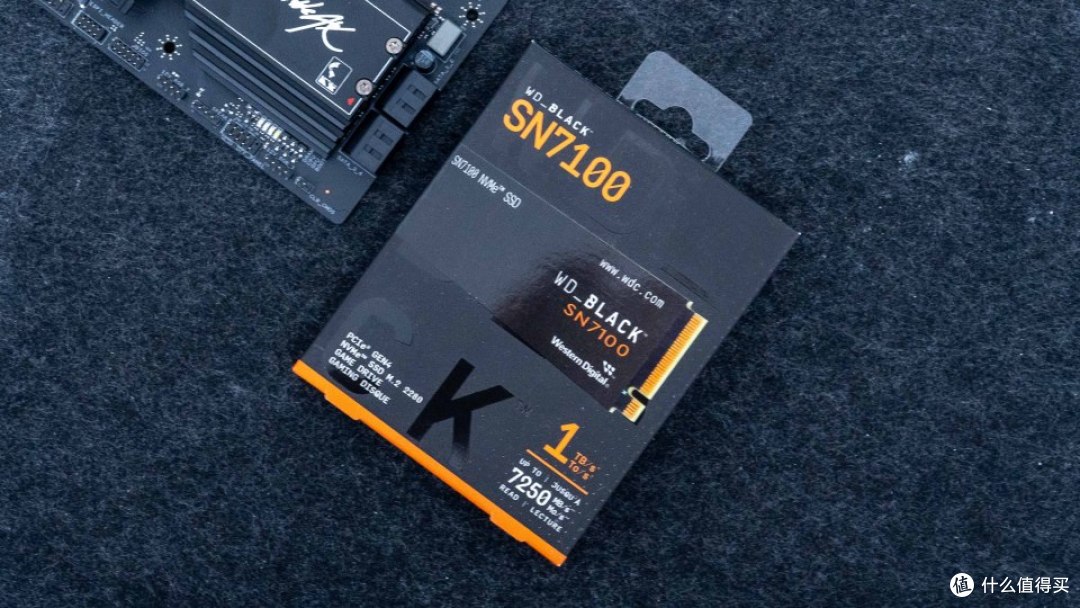

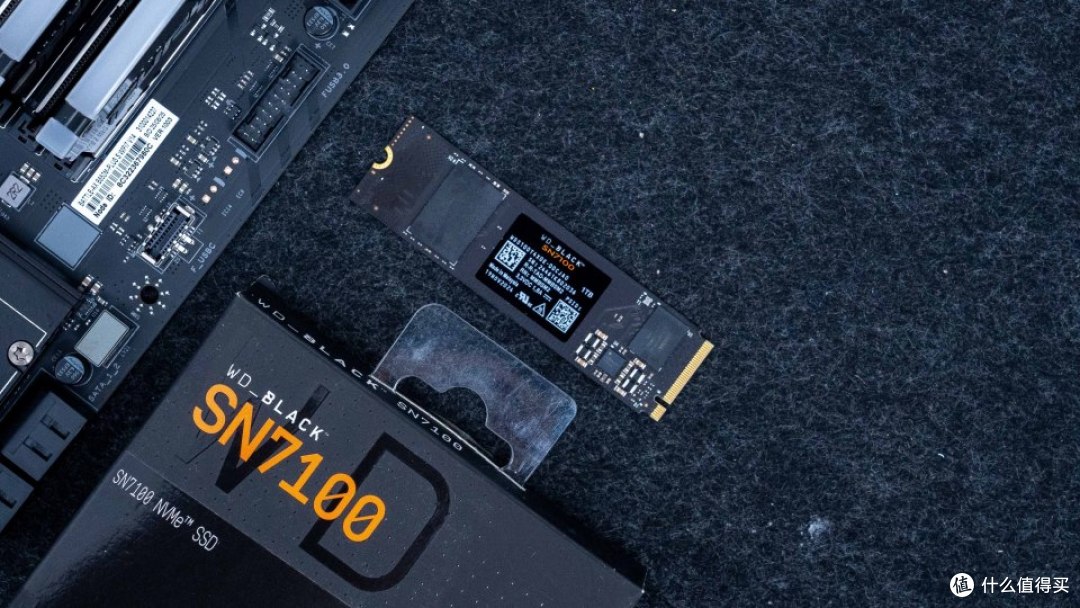

装机测试的内存是闪迪 WD_BLACK SN7100 PCIe 4.0 1TB，包装还是熟悉的黑色点缀了醒目的中黄色突出产品型号、容量等重点信息。

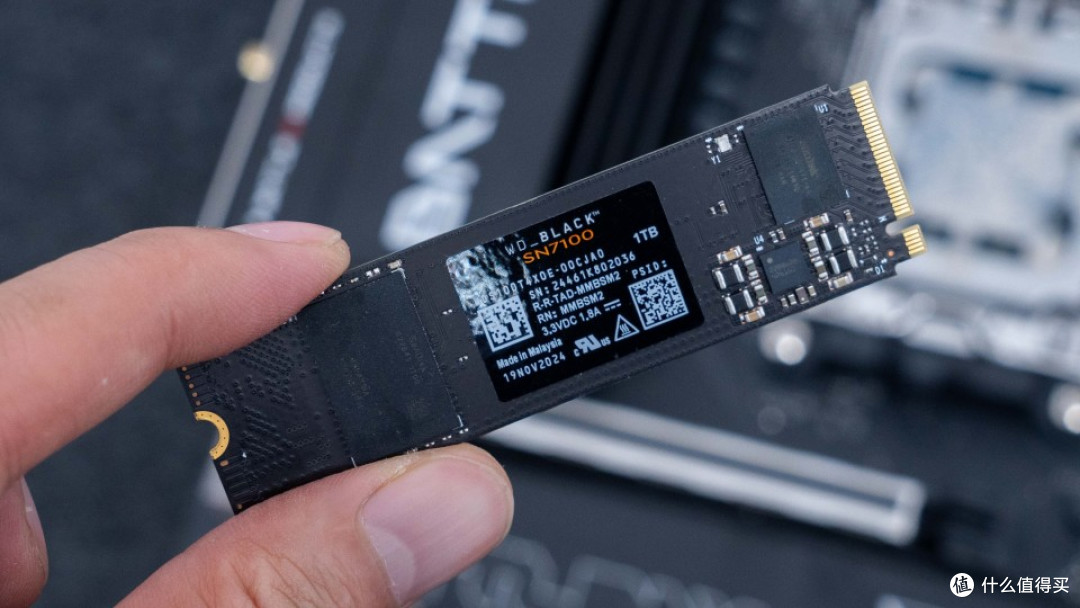

SN7100 是标准的2280规格设计，黑色的PCB两端是主控与颗粒芯片。

可以直观地看到采用闪迪的最新的BiCS8 TLC 3D NAND颗粒设计，型号为022643 2T00。

PCB背面是各种认证信息。

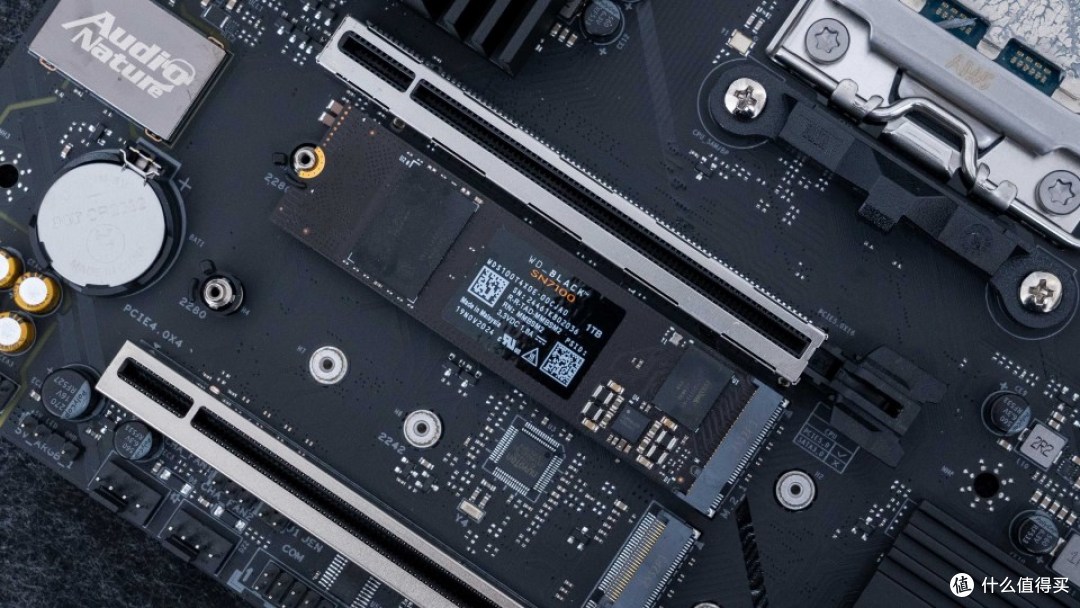

安装效果如图，B850M超级黑刃主板支持M.2 SSD免工具拆卸安装还是很方便的。

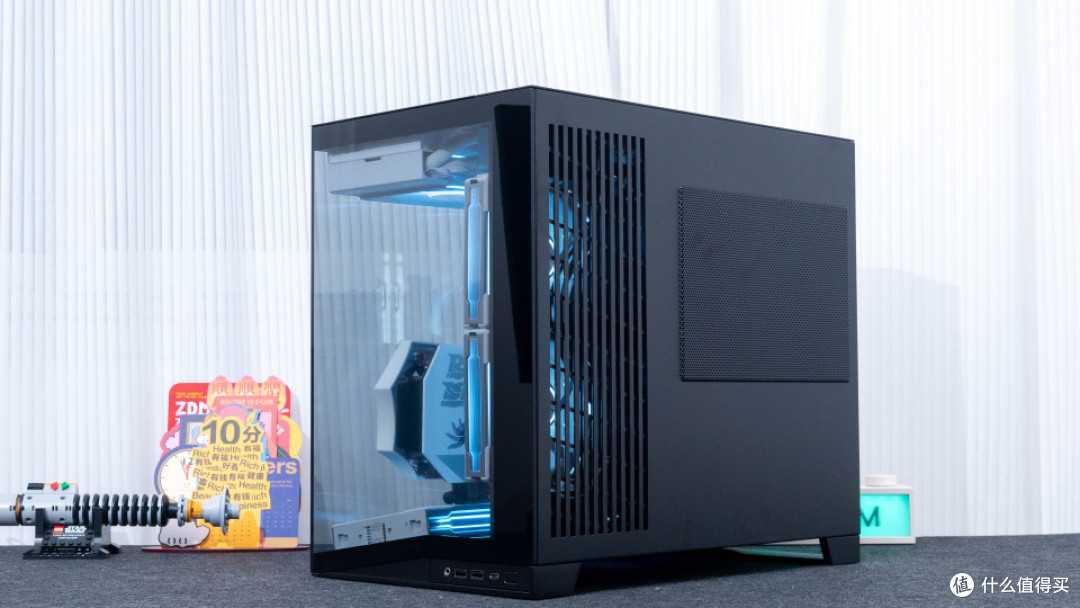

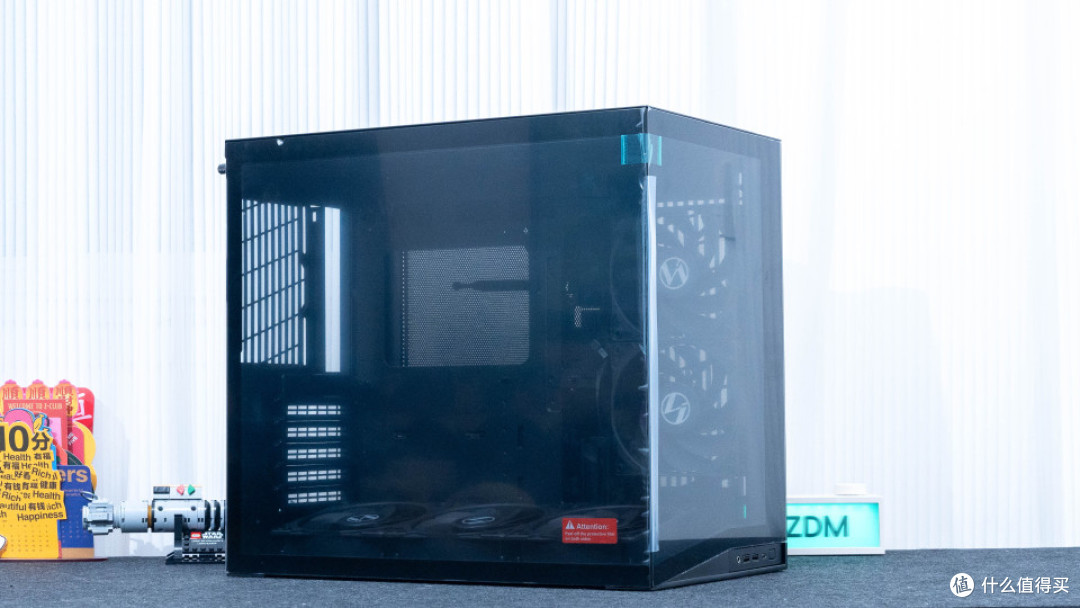

机箱部分其实想分享得比较多，可以说联力包豪斯O11D mini V2这款机箱真的升级的地方比较多。三围尺寸：423.6*273.3*391.95mm，外观看上去还是标准的无A柱海景房设计，但是内部空间可以说是很多品牌学不来的。联力真的在机箱内部花了很多心思。

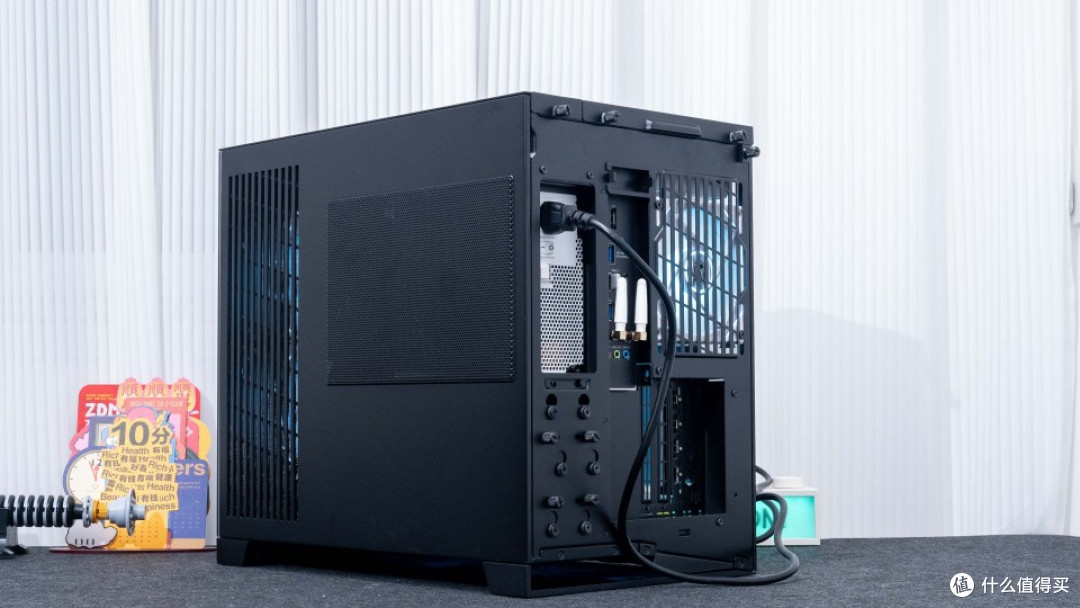

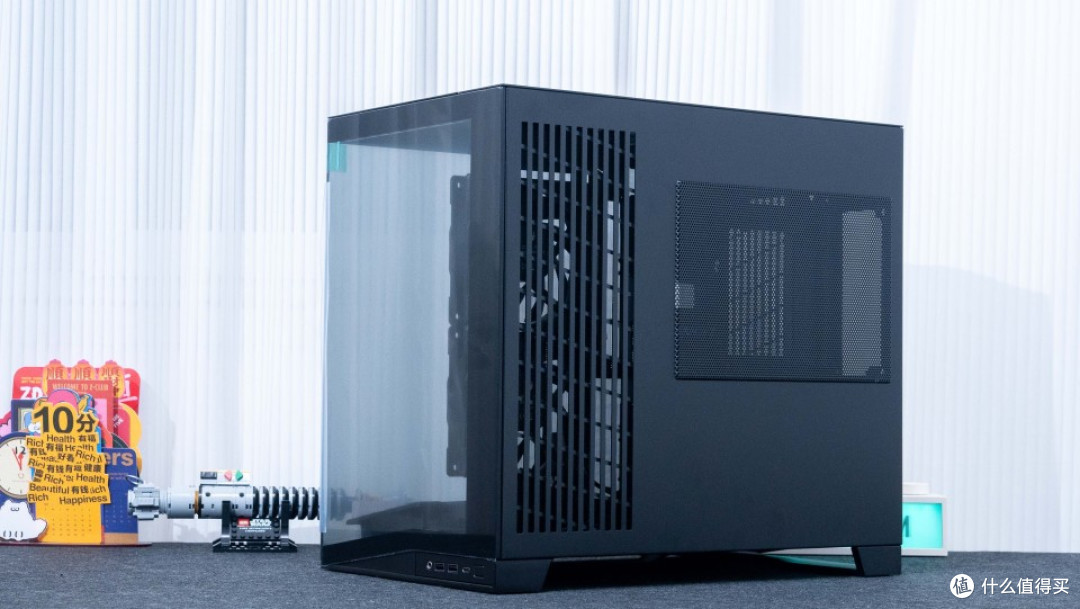

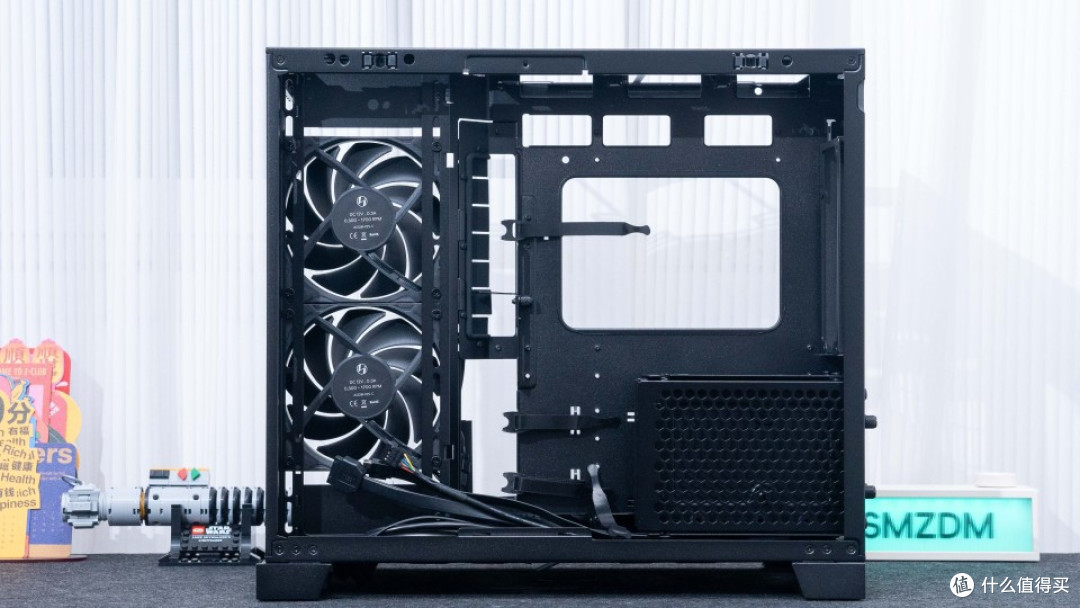

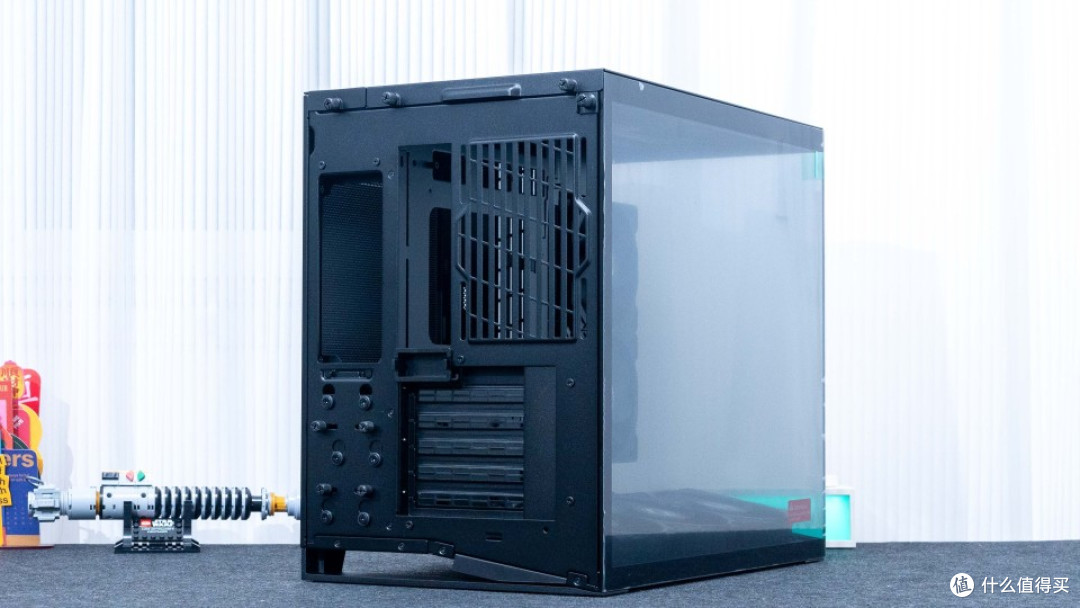

机箱背面一览，取消了大面积的Mesh开孔取而代之的分区开孔设计。背后风扇出风口位置和电源仓位置都做开孔。风扇位置为长方形格栅开孔，电源位置为外凸的Mesh开孔。

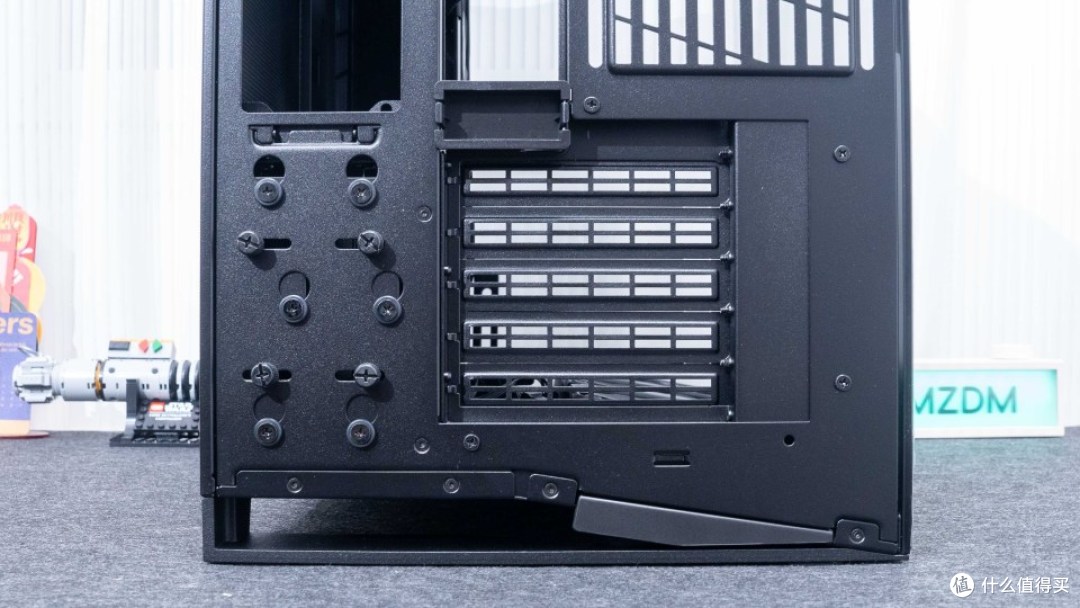

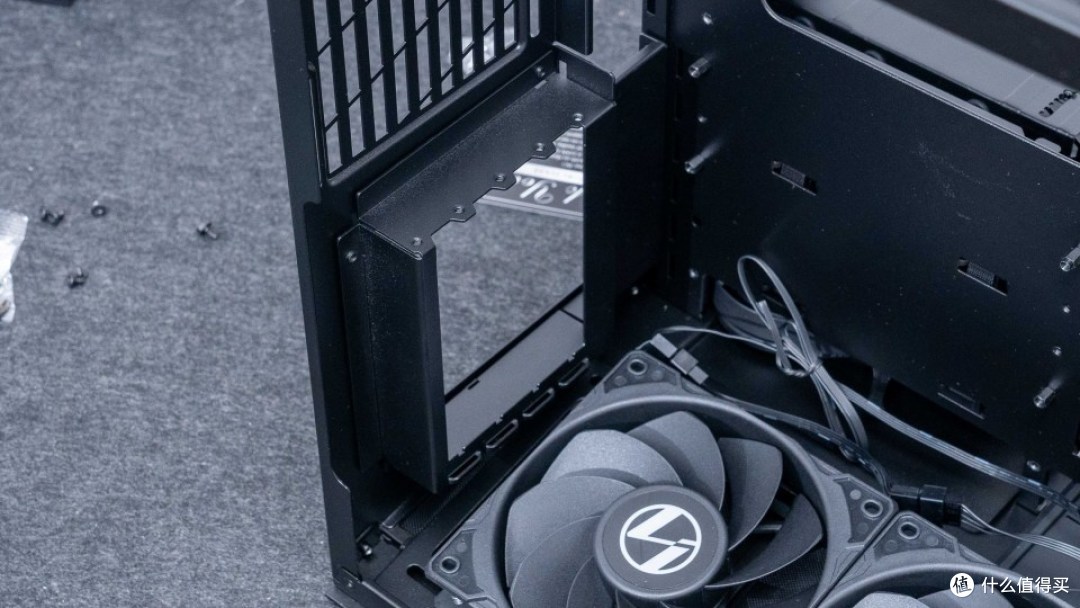

联力海景房机箱最有意思的部分就是后置IO区域与PCI的可调节设计，这样一个紧凑型的机箱内可以选择安装ATX主板以及顶部360mm一体式水冷，也可以根据配置调整内部结构，选择MATX主板后也不会受到主板第一槽位影响使用。

另外机箱底部这个10°的倾角设计也很巧妙，可以为现款提供直吹设计。当然更巧妙的是附件内的显卡支架就做得更有趣了。

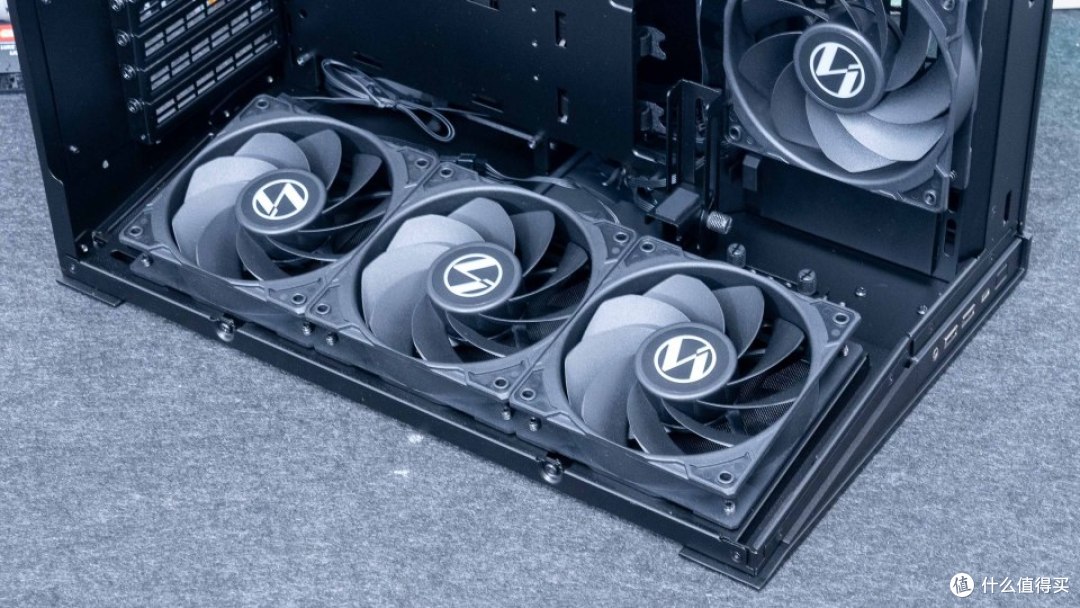

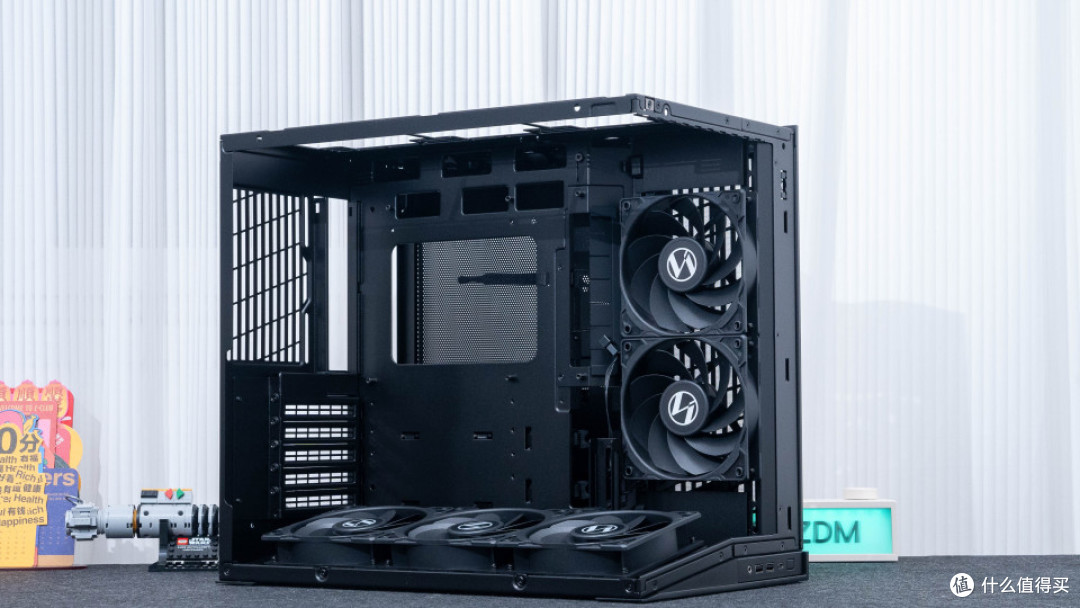

我这个是预装风扇的版本，机箱内预装了5把反叶的120mm PWM风扇。10°倾斜设计的底部真的很巧妙。

机箱内部在外观三围变大之后，对于硬件的兼容性更好了。机箱顶部和底部均支持360mm一体式水冷的安装，侧面也支持240mm水冷冷排的安装。

机箱背面则预留了足够的理线空间，预装风扇也都是串联设计的，理线方便。

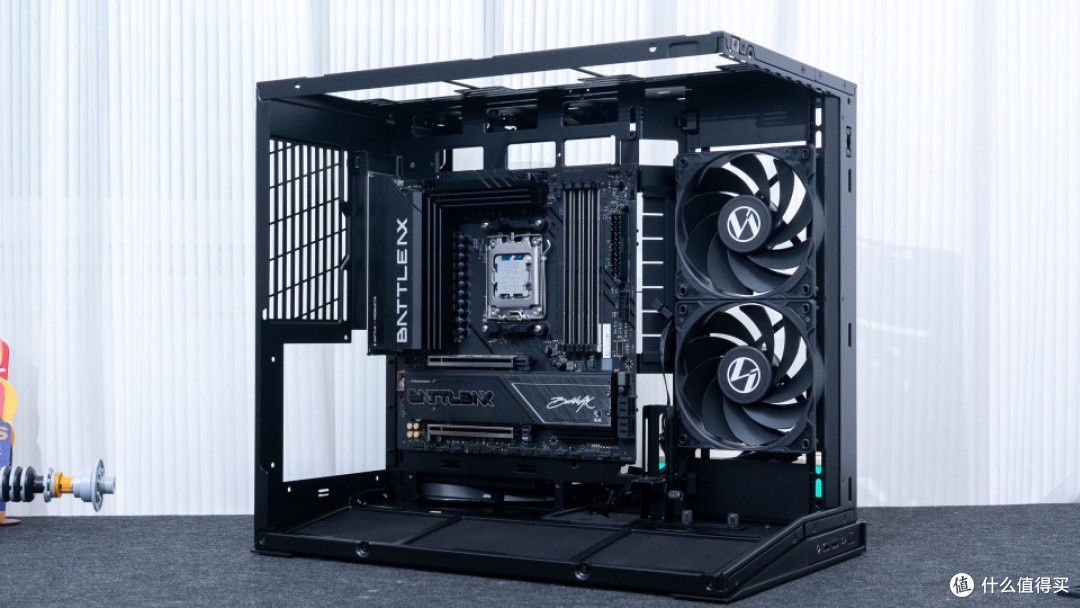

这里我搭配的是MATX尺寸主板安装，安装时我调整了螺丝柱孔位。实际默认下的ATX孔位也是可以安装的，但是要注意MATX主板多是第一槽PCIe显卡插槽设计。如果是默认孔位安装，就需要通过附件中的显卡竖插支架，搭配显卡PCI延长线安装了。

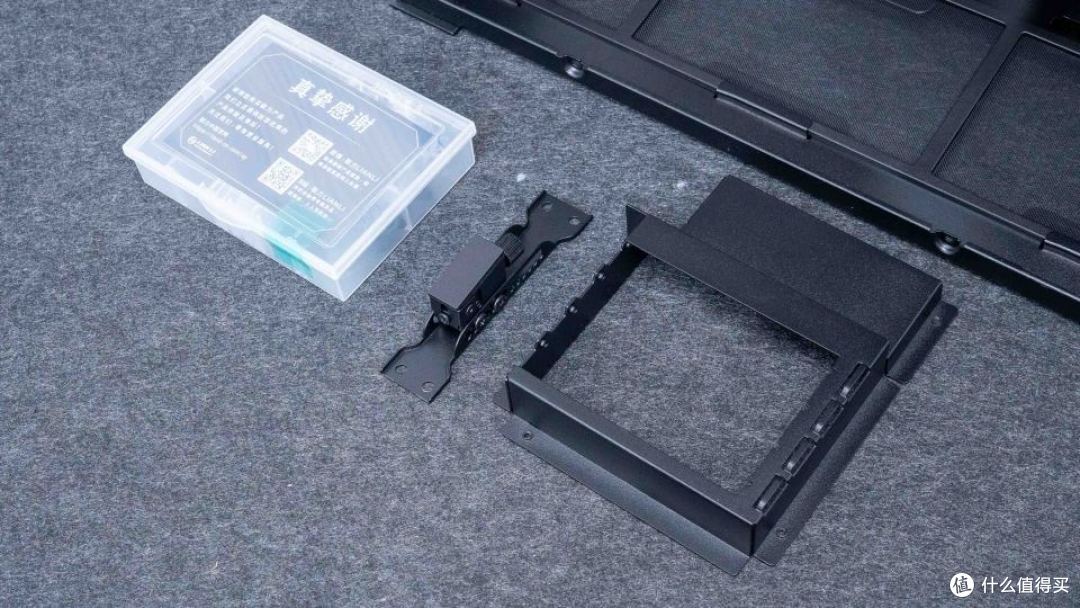

500价位的机箱附件真的有的说，除了通过了显卡竖装支架来解决主板第一槽PCI问题之外，还提供了显卡竖装支架设计。真的单独开模做个这个支架太细节了。

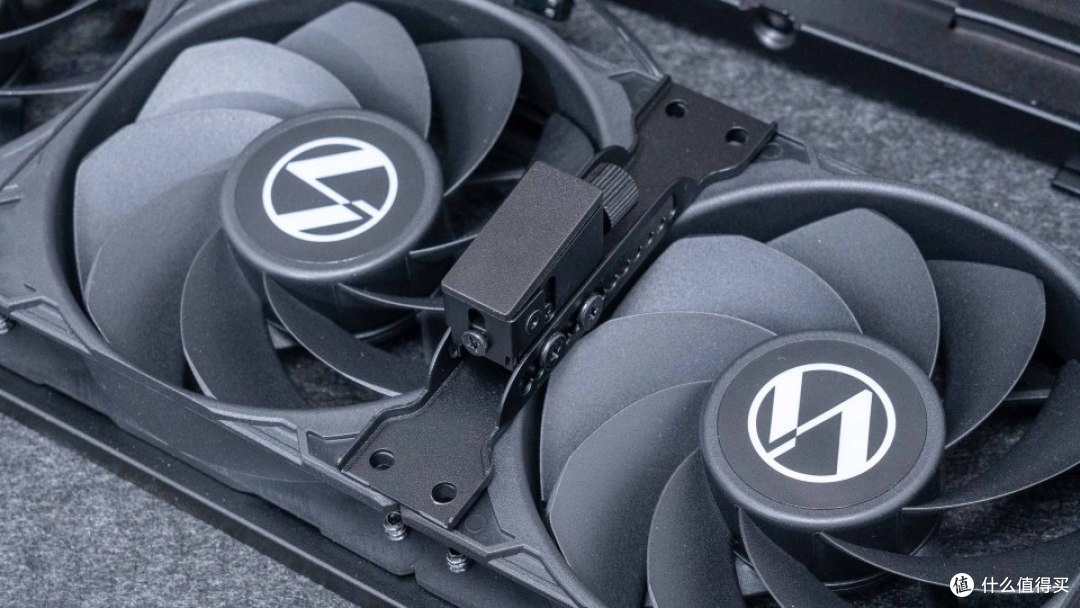

显卡竖装支架安装效果如图。

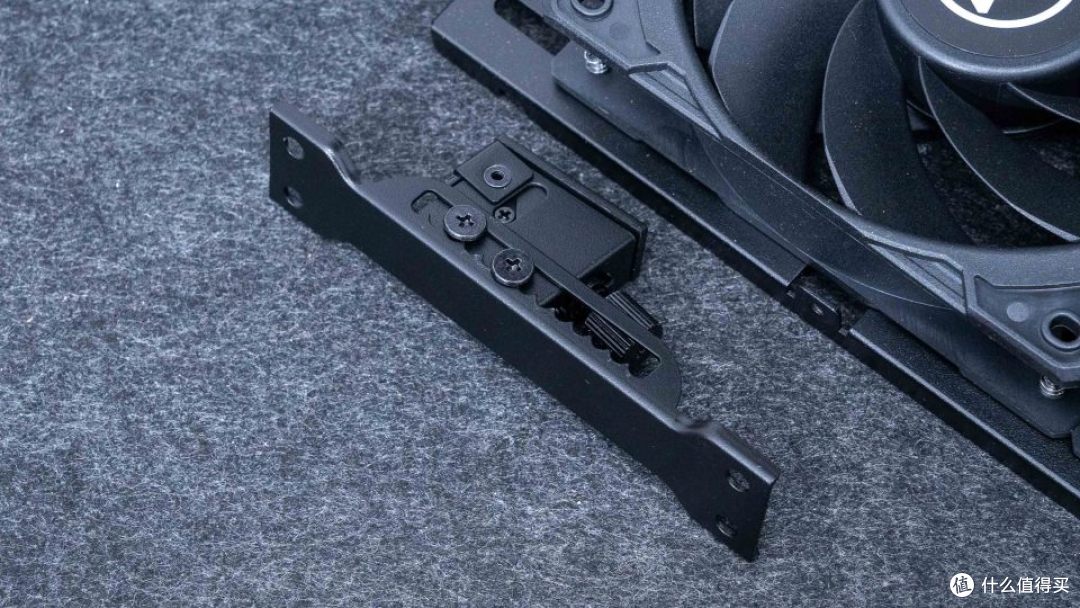

显卡竖装支架细节，可以根据显卡安装有很多的可调设计。

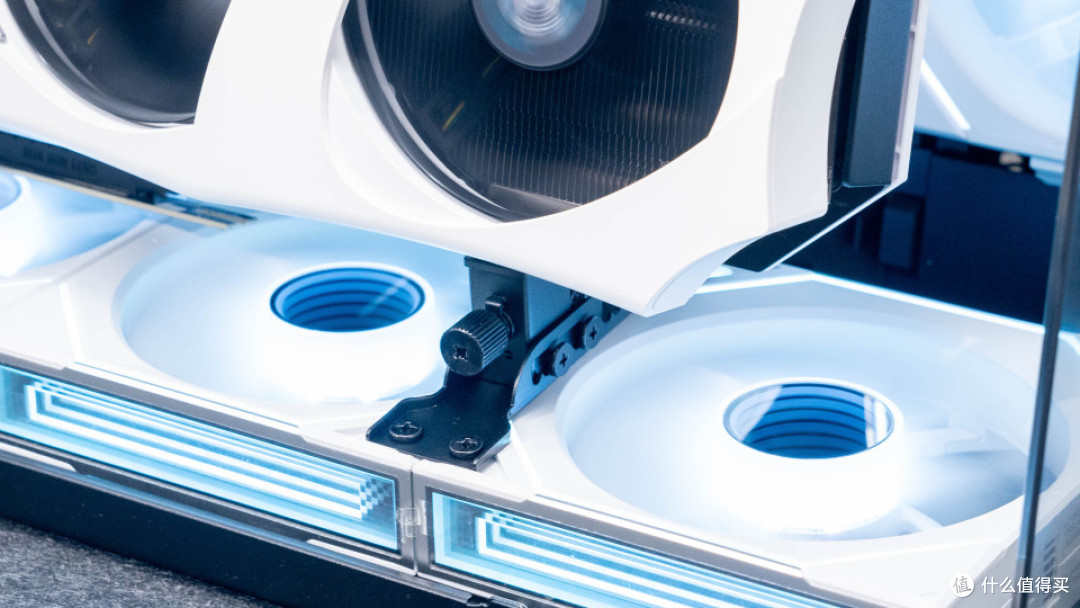

安装效果，因为Mini V2底部是有10°的倾斜角度设计，所以显卡支架部分也有斜面的。还做了一个内部的千斤顶结构，可以调整显卡支架高度，以适应不同高度的显卡安装。

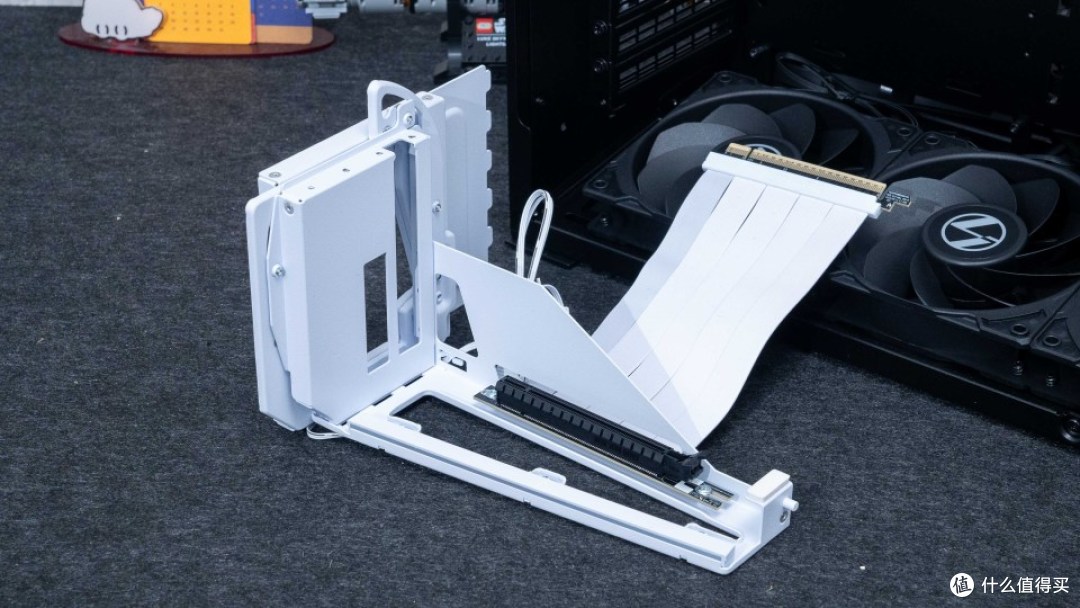

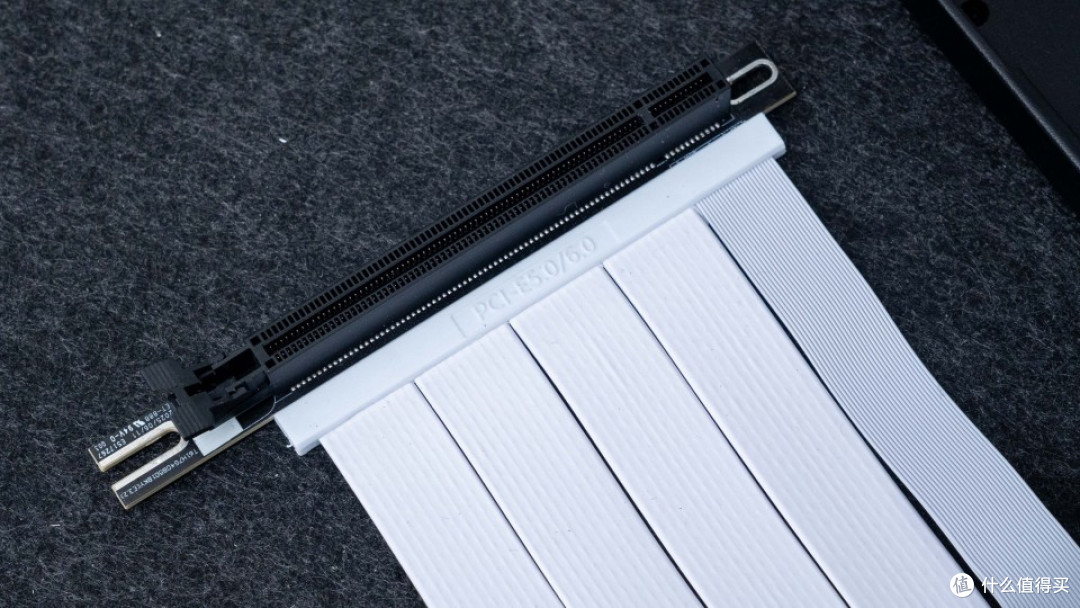

这里我也选择了联力的VG4 多向垂直显卡支架，PCIe 5.0延长线设计。这个支架除了内置了RGB灯效之外，还可以调整多角度展示显卡。另外附带的PCIe 5.0延长线是最大的亮点。

这也是目前少数几个品牌PCIe 5.0延长线的选择。

散热方面是我很早就入手的联力隐流2代 LCD-C 360CL版本，说实话联力的一体式水冷可选择的很多，毕竟联力现在最出名的一定是积木风扇的设计了。玩家可以跟喜好选择合适配置的风扇，甚至也可以选择无风扇版本。

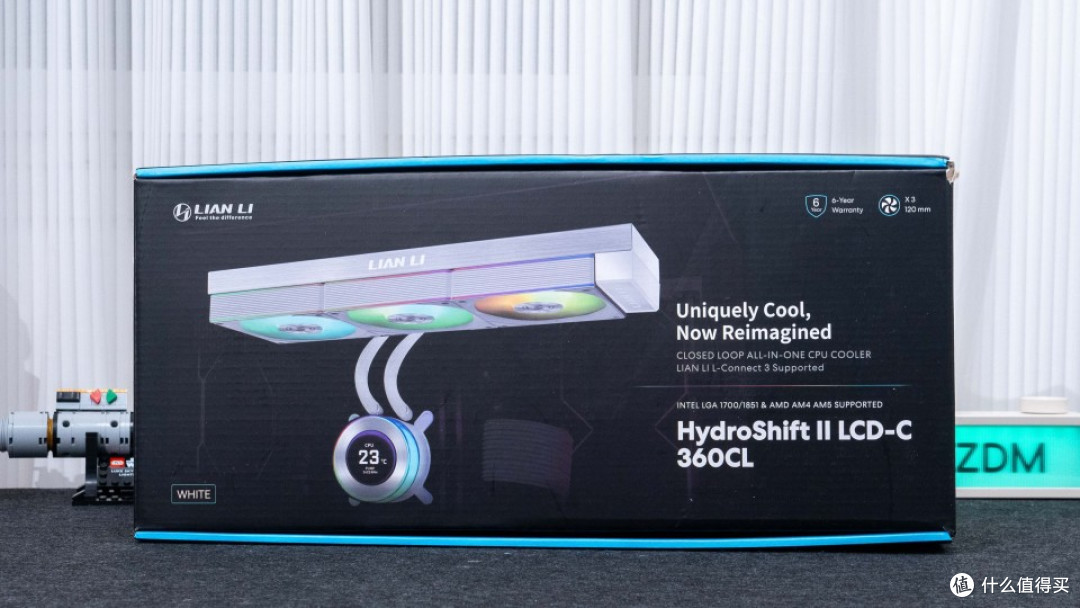

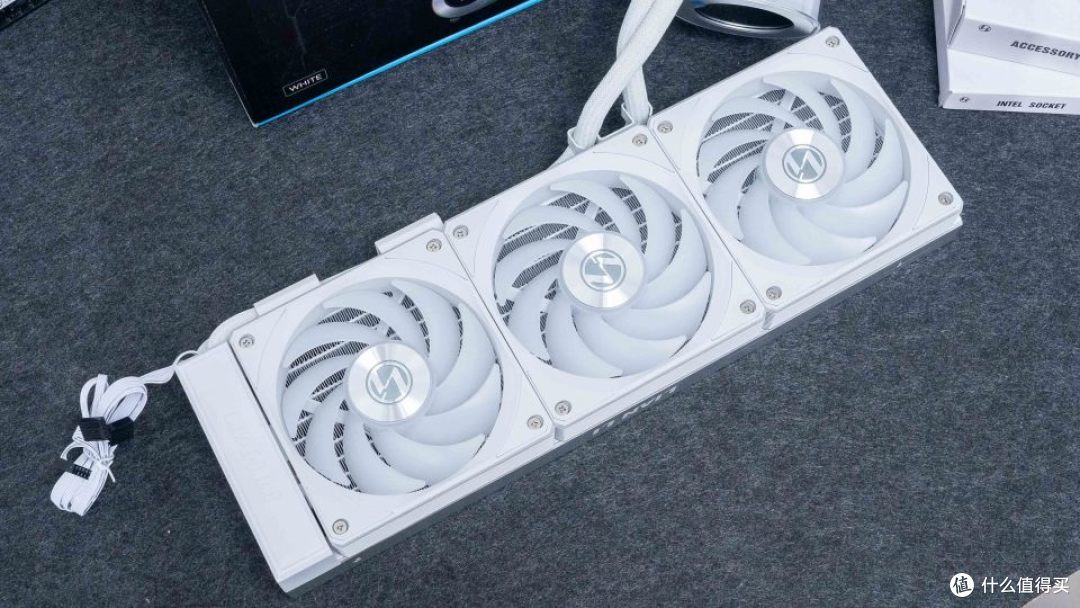

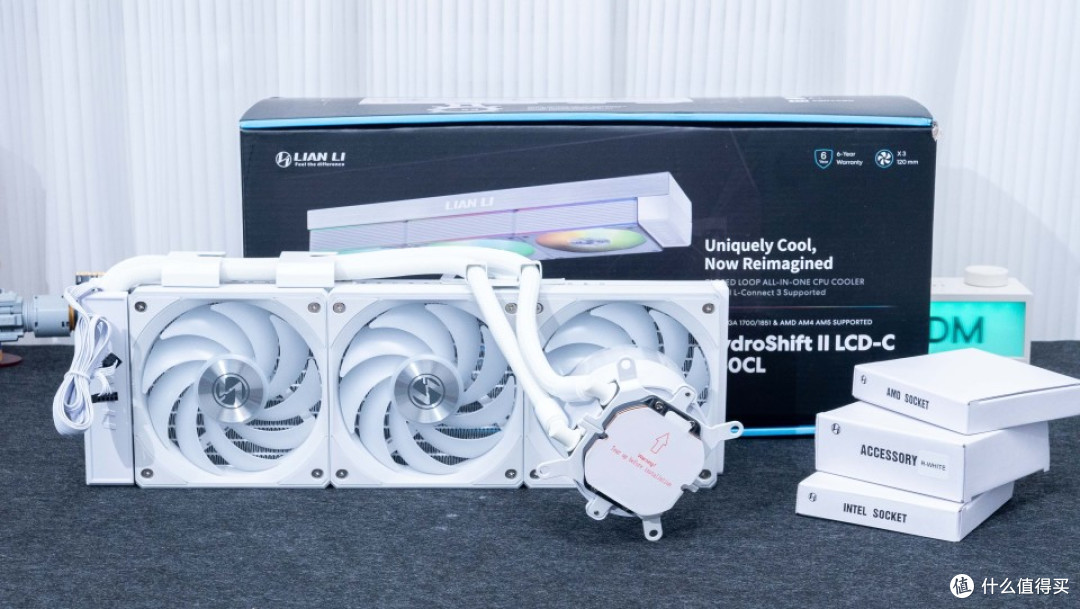

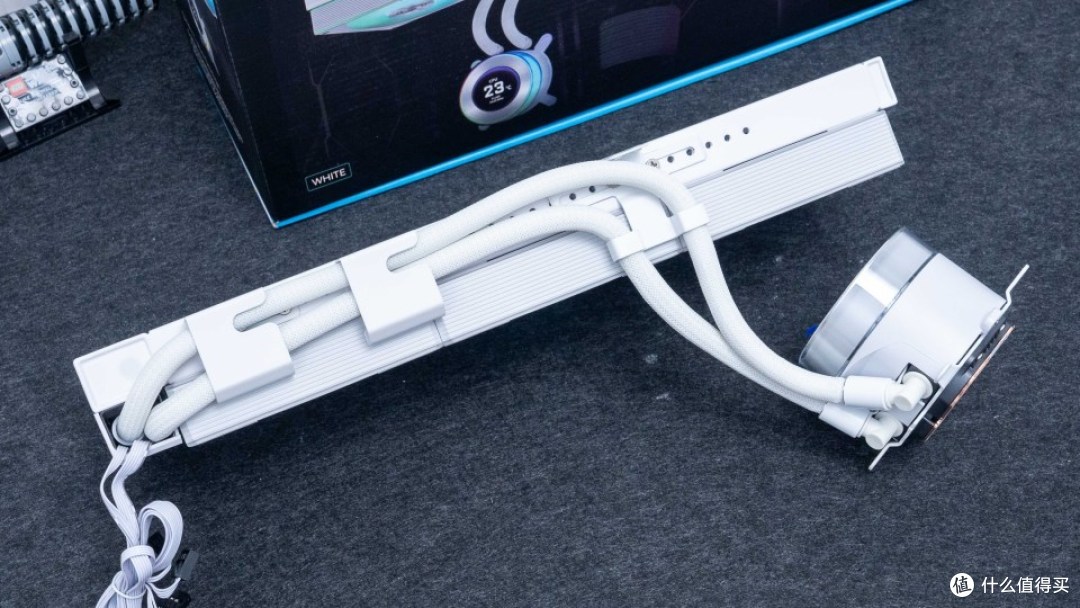

打开包装可以看到已经预装好了风扇，隐流2代 依旧采用隐藏式水冷管设计。附件也针对不同平台扣具提供了三个附件盒。

联力是最早开创隐藏式水冷管设计，隐蔽设计下的水冷可以更好地展示其机箱内硬件，不会再有水冷管影响内存或者主板IO区域灯光的遗憾了。

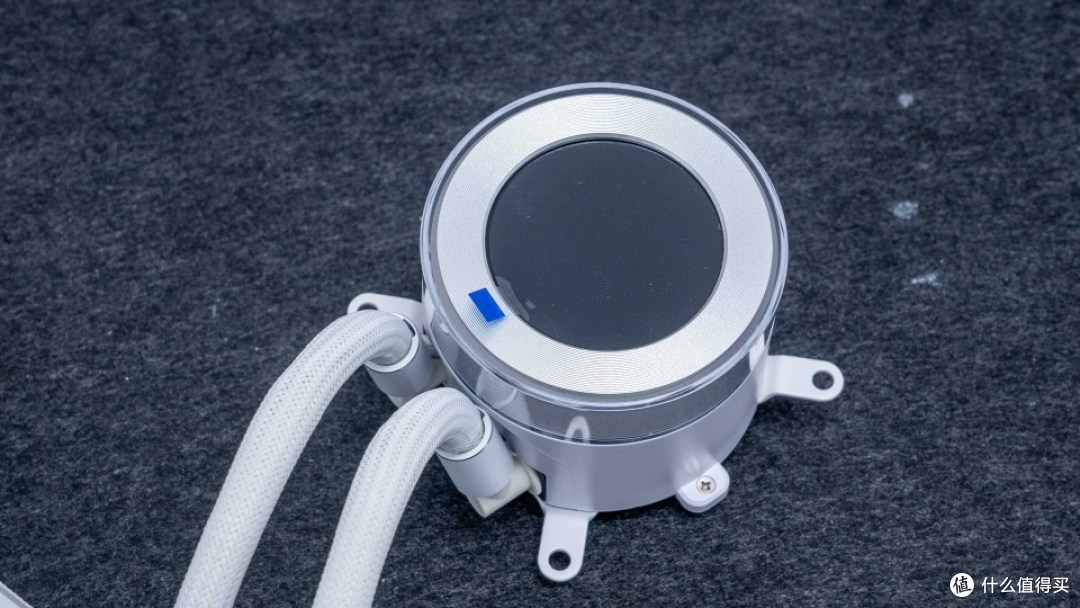

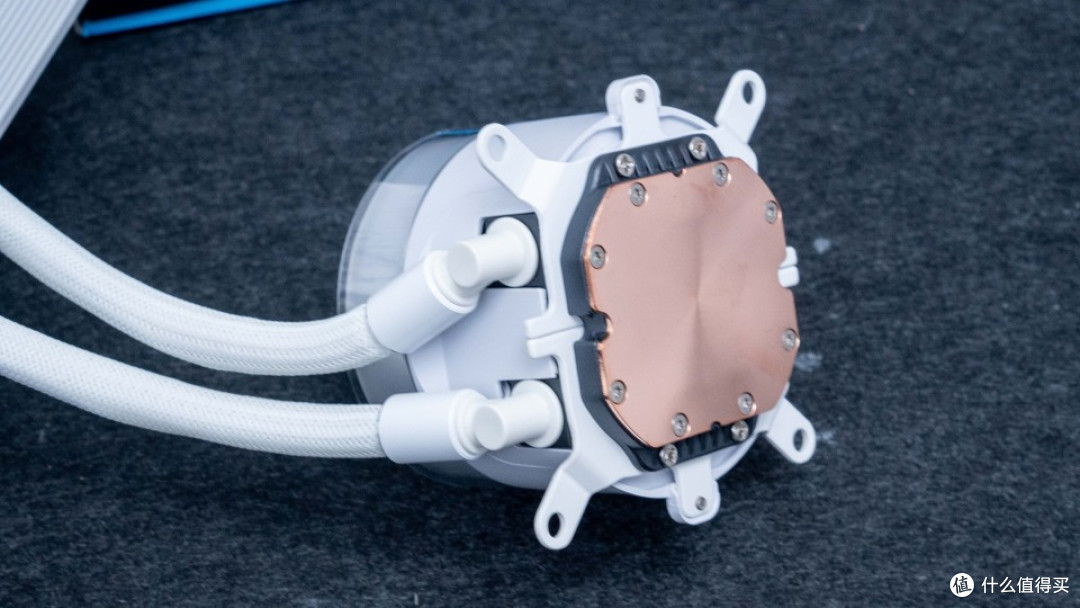

冷头部分采用纯铜底面设计，不同平台安装时也不用拆卸冷头扣具。另外可以注意的是联力的这款隐流2代直接做到了冷头部分无线缆的设计，现在也不用担心冷头上突出来一坨线了。这点真的非常好。

依旧是圆形的LCD屏幕设计。2.1英寸的IPS屏幕设计，500nits亮度支持60Hz刷新。甚至支持把屏幕当作显示器使用，只是屏幕真的有点小。

我的是积木风扇CL无线版本，可以给冷排带来高效的通风的同时，自身色彩也十分炫目。另外也有积木风扇无限版以及无风扇版本水冷可选。

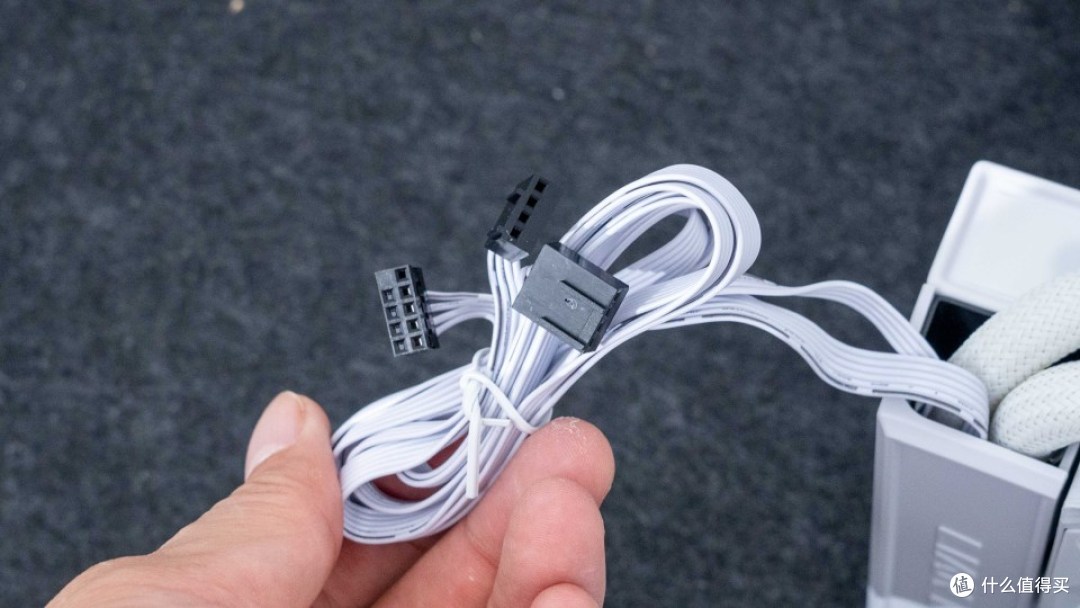

隐流2代整体只需要外接三根线就可以了，一根USB 2.0两根风扇的4Pin供电线。这点上真的非常友好，因为用过联力积木风扇的小伙伴应该都对USB 2.0接口数量不足有焦虑吧。

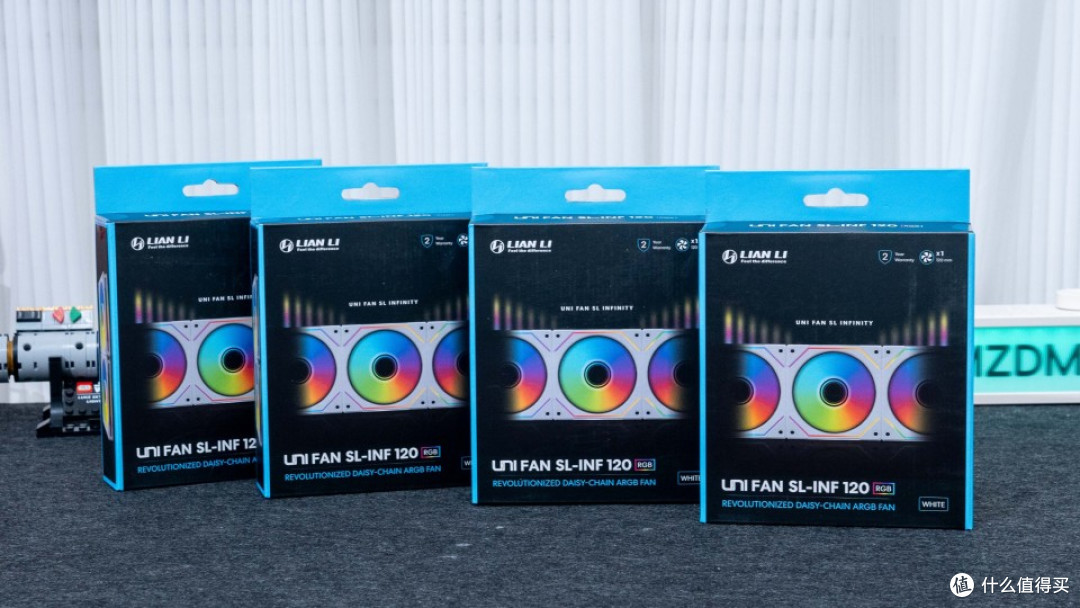

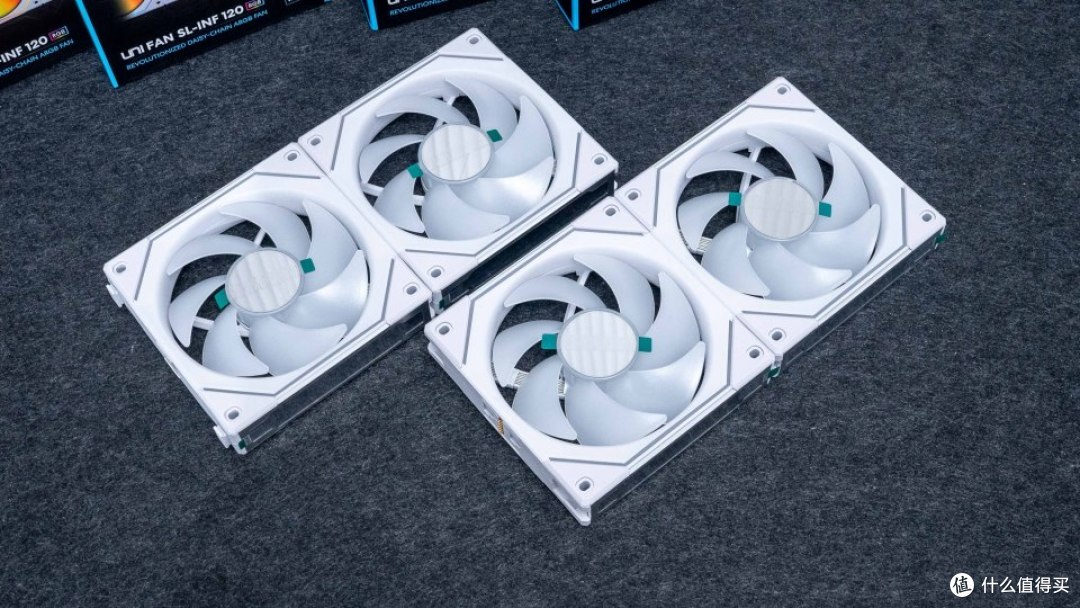

这里装机也搭配了联力积木风扇一起，选择的三代正叶的SL-INF 120 RGB版本。选择了单颗装设计，另外也有三颗套装可选。

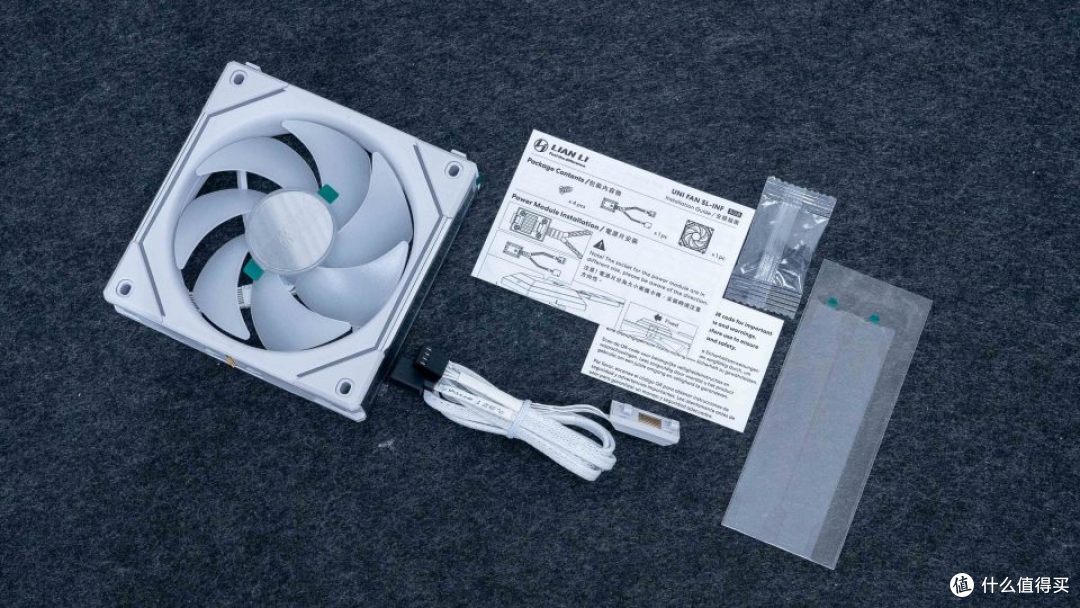

风扇采用无限镜设计，附件也十分简单。说明书、两侧保护贴以及风扇、数据线。

.

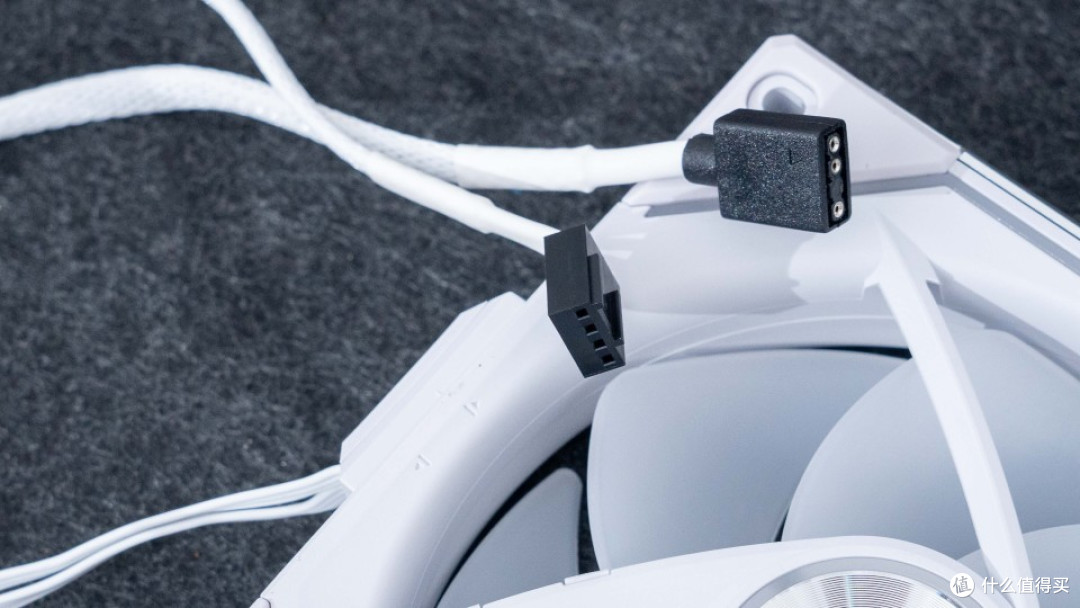

不同的是风扇供电线一头连接风扇分出的两根则分别是4 Pin风扇线与5V ARGB线材。现在他可以直接通过主板控制灯光部分了，这点可以说是进步很大了。

依旧支持积木拼接的安装方式，整体固定简单安装方便。

性能测试：

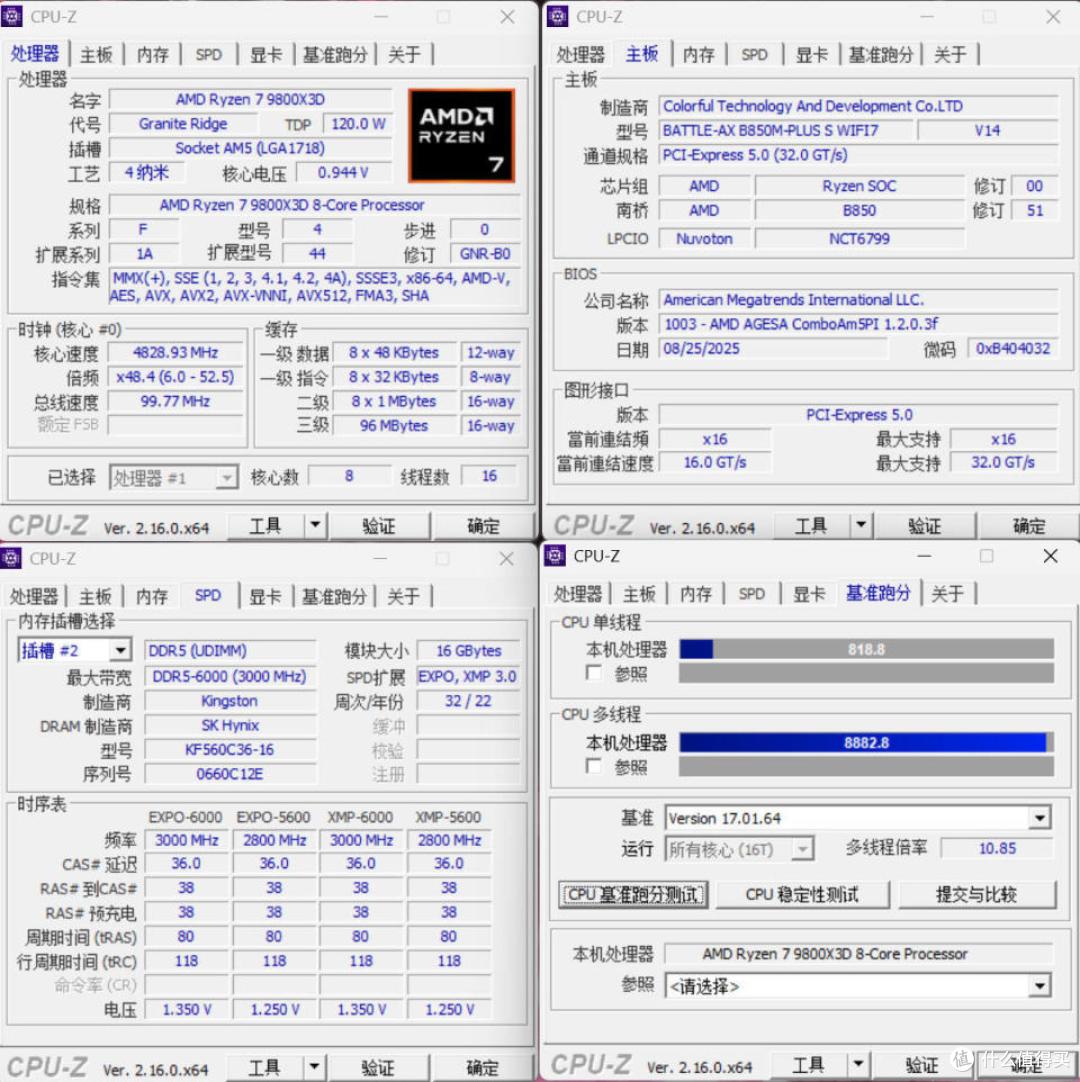

CPU-Z查看9800X3D参数与B850M超级黑刃主板以及内存参数，CPU-Z Benchmark 测试成绩如图，测试时已开启PBO 2。

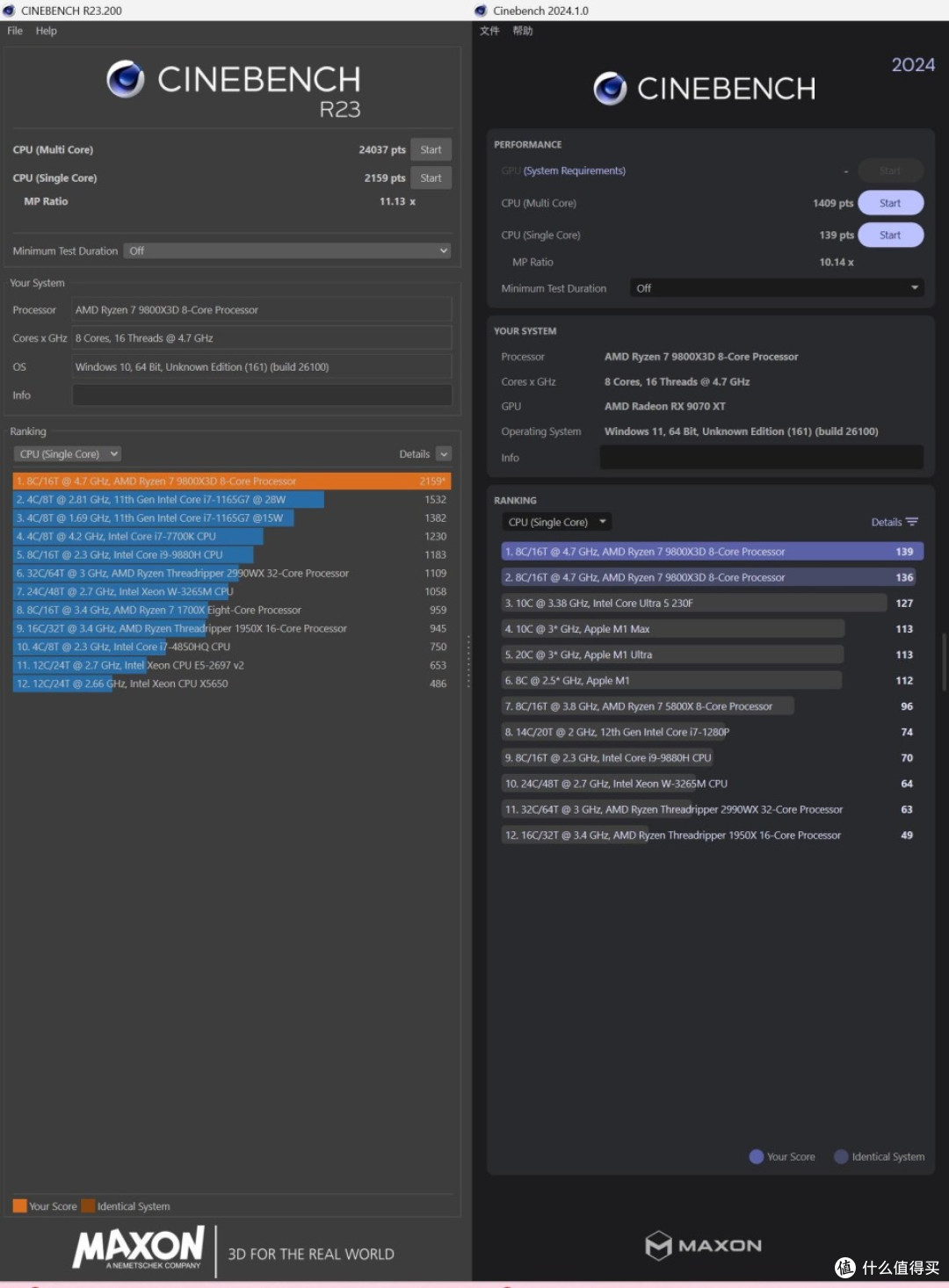

同样开启PBO 2之后的CINEBENCH R23以及2024测试成绩如图，通过测试也可以看到即便搭配这样一张799元的主板，也不会影响9800X3D开启PBO 2之后的性能释放的。

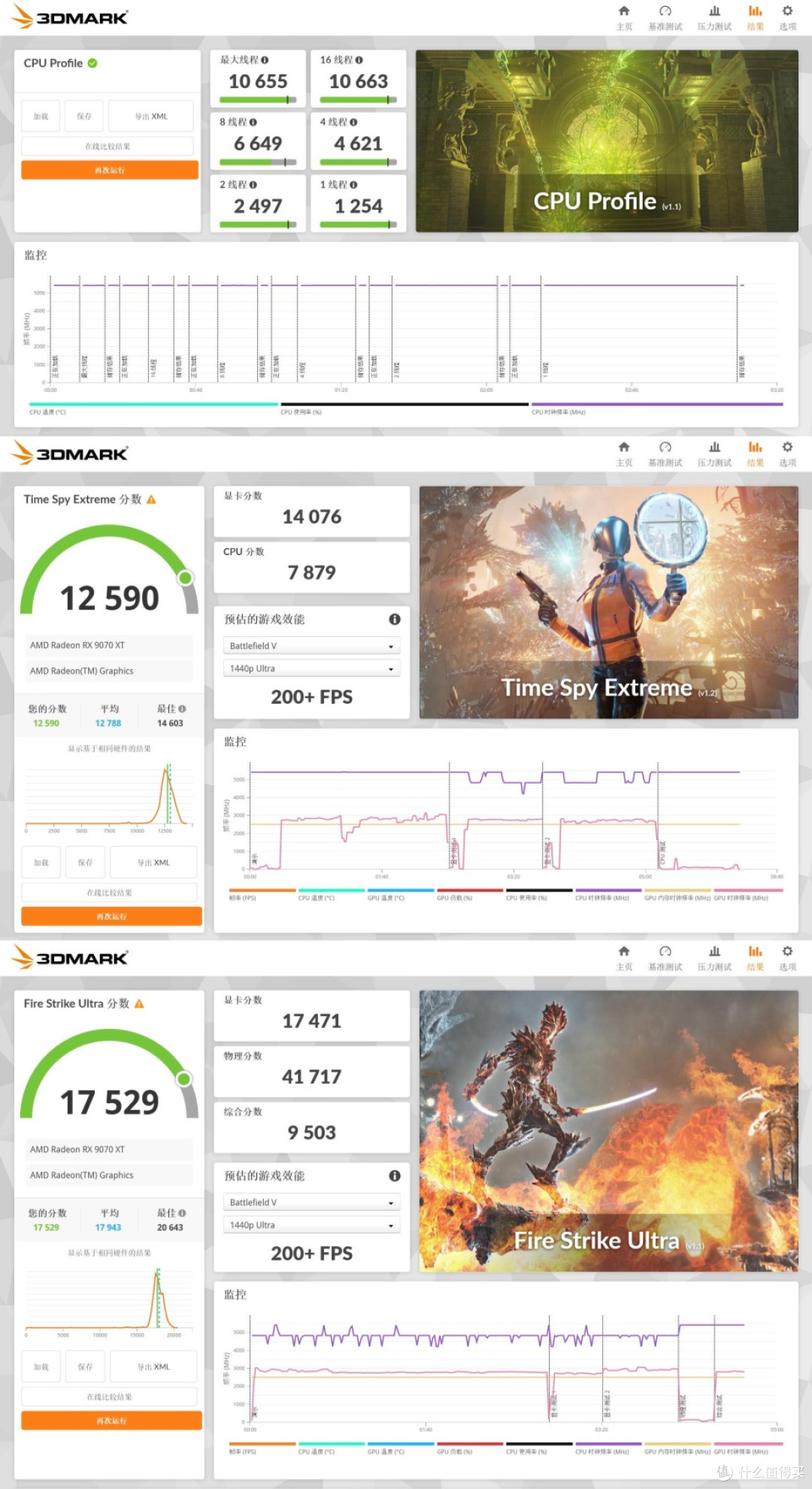

3D Mark 测试：

CPU Profile 最大线程 10655，1线程 1254；

Time Spy Extreme 分数12590，显卡 14076，CPU 7879；

Fire Strike Ultra 分数17529，显卡分数17471，物理分数41717；

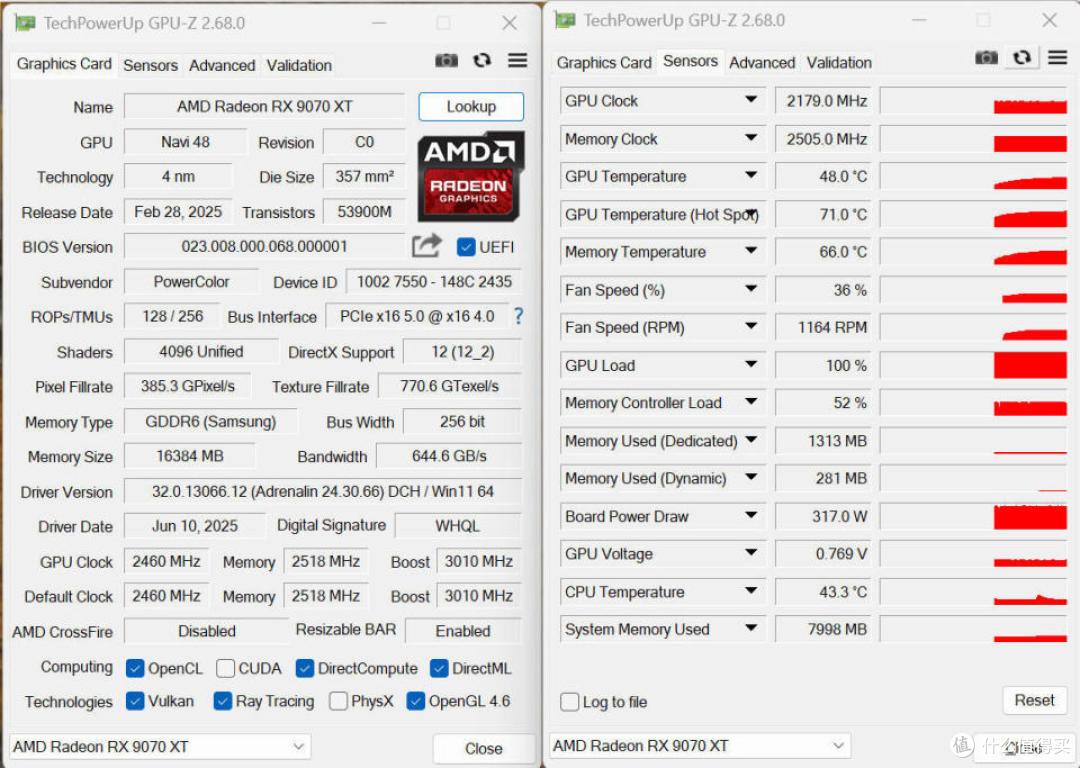

撼讯PowerColor Radeon RX 9070 XT 「REVA夜岚」显卡通过GPU-Z查看具体参数。

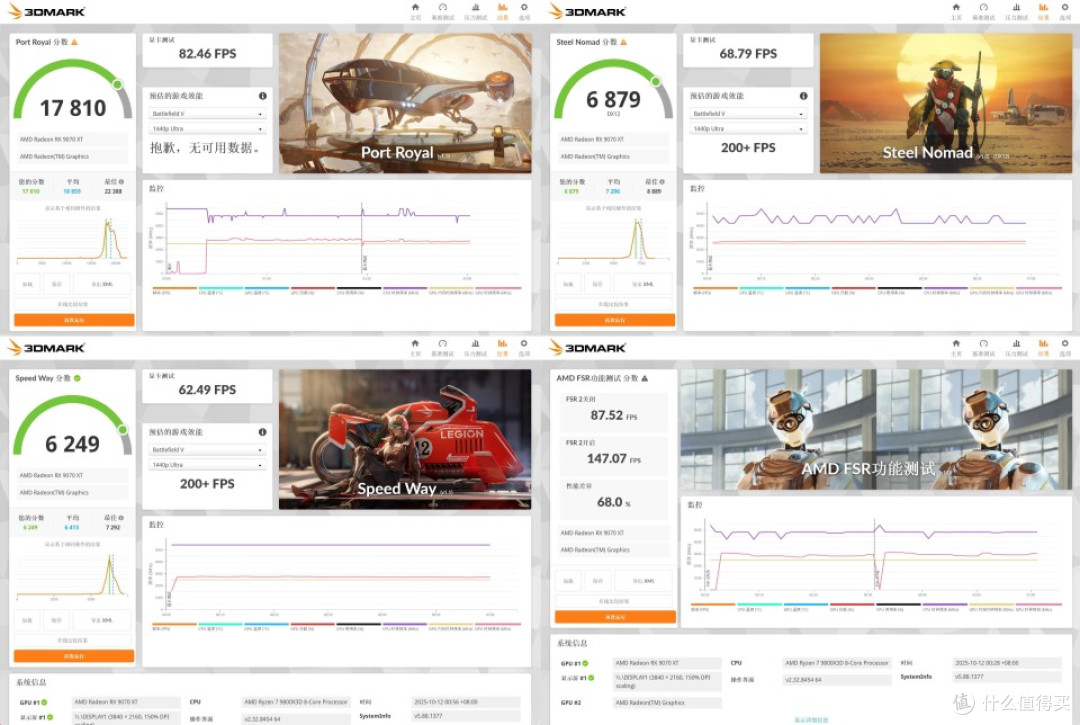

3D Mark 显卡性能测试结果如图。

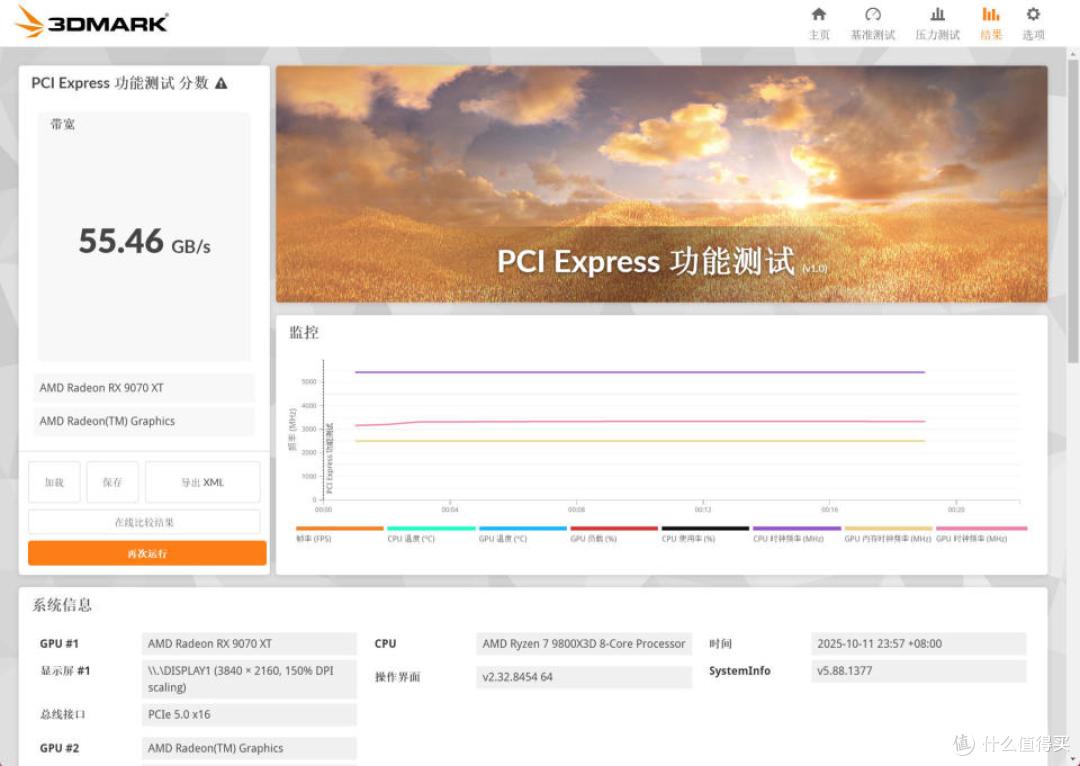

测试了一下显卡竖装的情况下，搭配联力PCIe 5.0 显卡延长线时的显卡带宽如图。

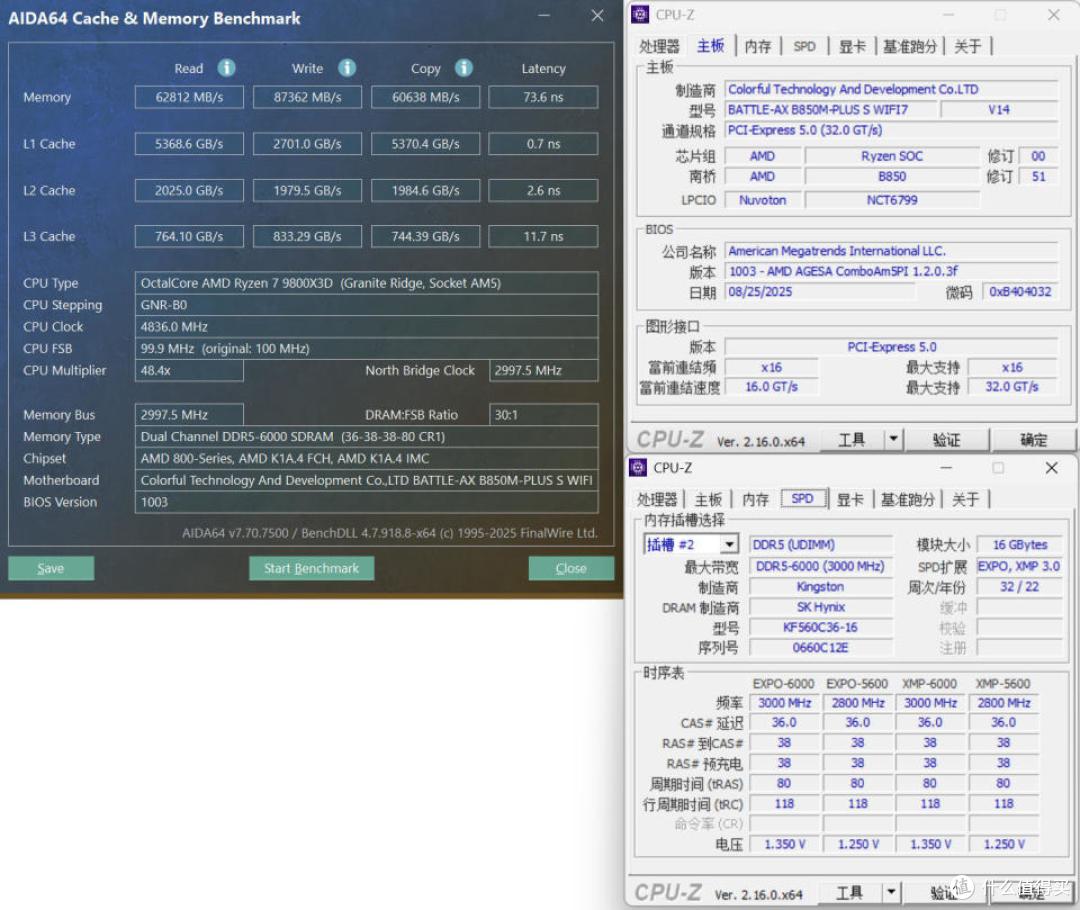

金士顿的Beast 超级野兽 RGB灯条，6000MHz CL36内存的AIDA 64内存读写与延迟测试如图，可以看到在七彩虹 BIOS中开启内存延迟技术之后，整体内存延迟表现控制得还是不错的。

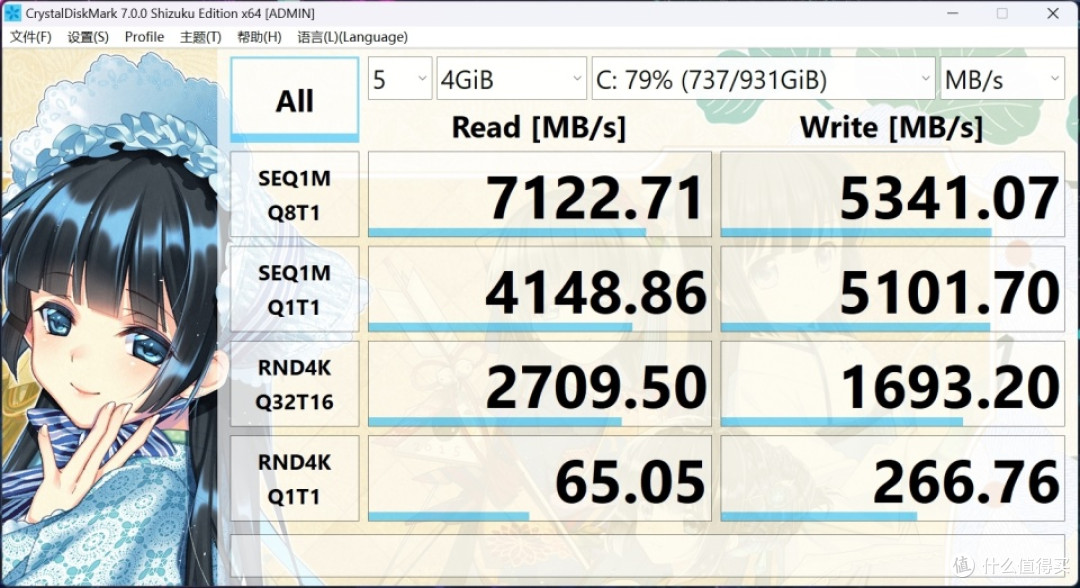

闪迪WD_Black SN7100 1TB PCIe 4.0 SSD读写测试成绩如图。

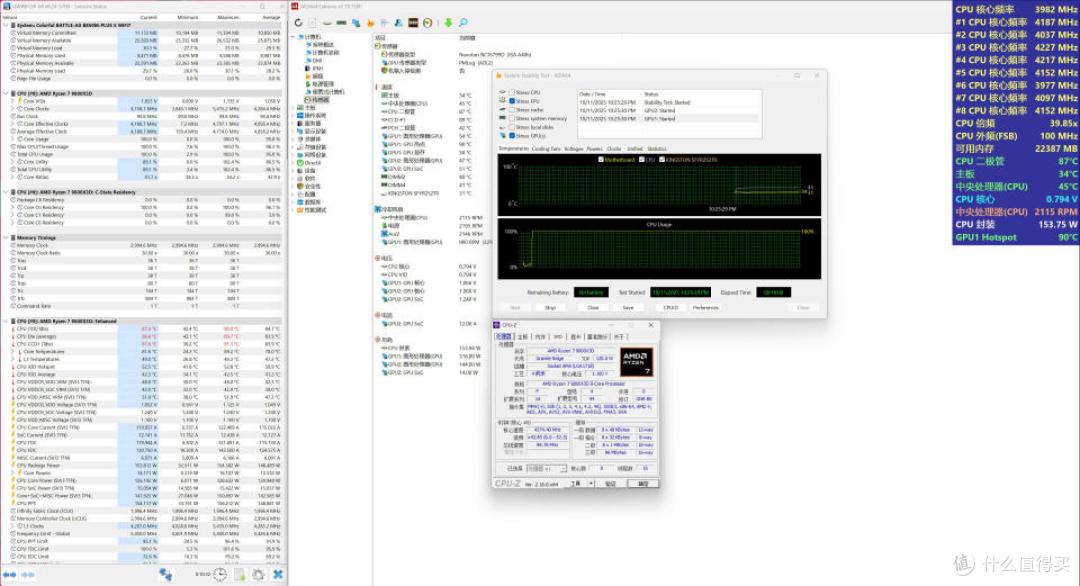

压力测试部分，在AIDA 64 FPU单烤情况下，因为设置了90℃功耗墙所以实际测试9800X3D处理器最高温度90℃，最高频率4.37GHz，TDP 154 W。

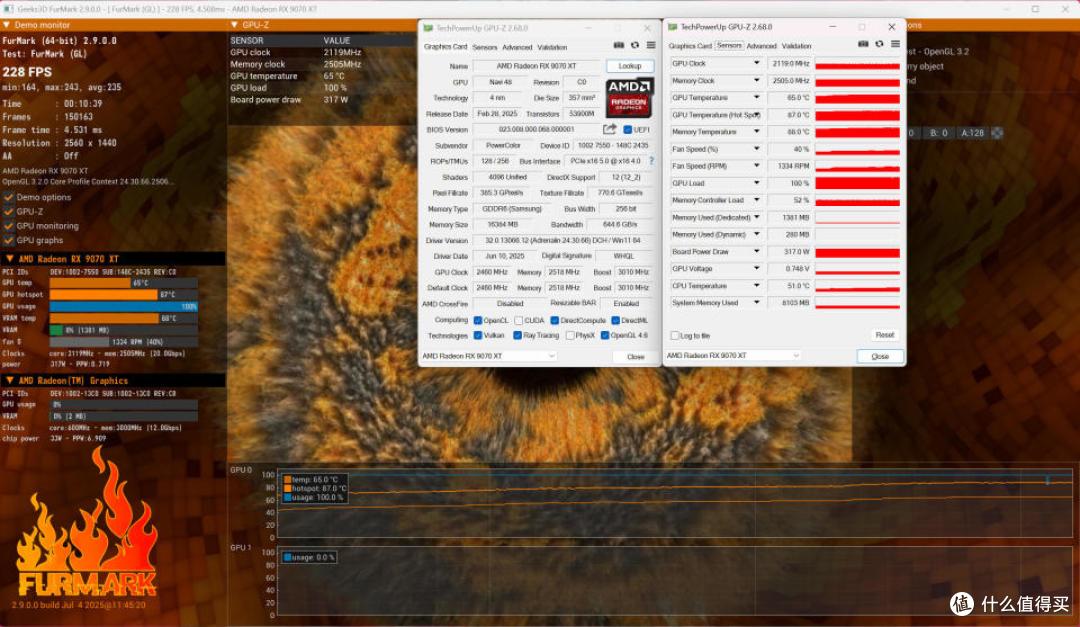

撼讯PowerColor Radeon RX 9070 XT 「REVA夜岚」显卡的Geeks3D FurMark 显卡单烤测试，GPU频率2119 MHz，显卡TDP 317 W，显卡核心温度 65℃。

游戏测试：

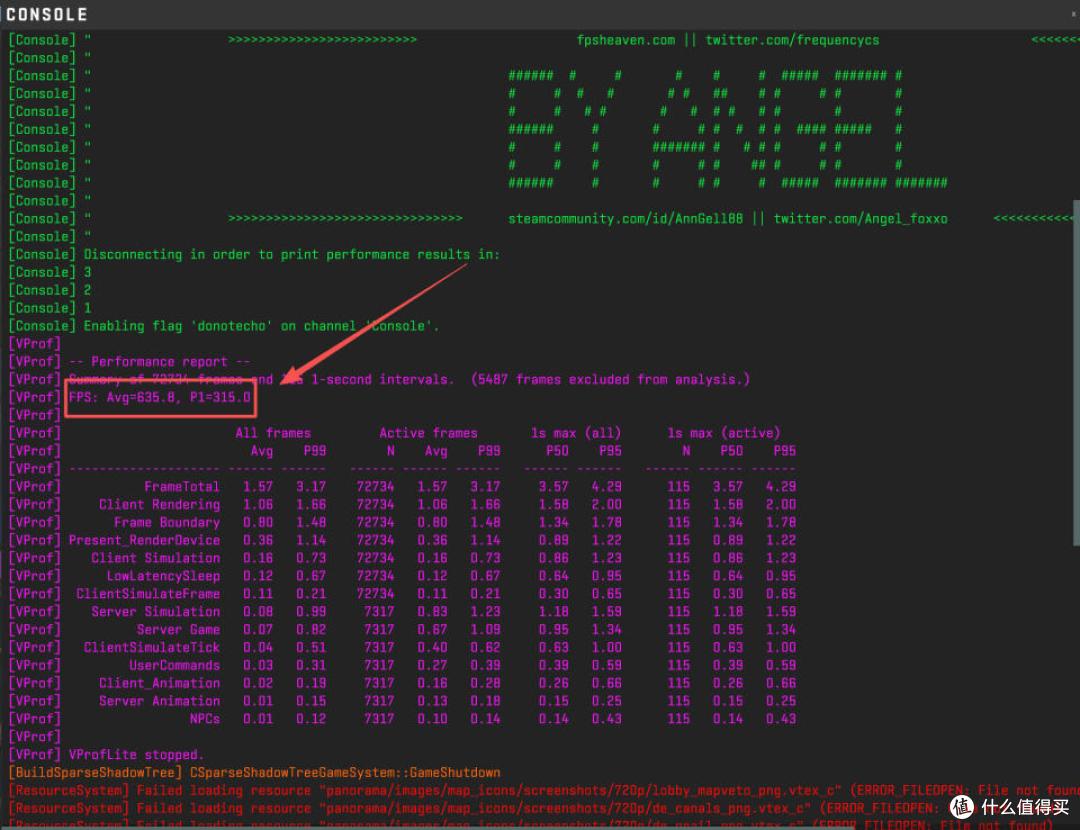

「CS 2」游戏1080P分辨率，低画质下游戏平均帧数635.5 FPS，最小帧315 FPS。

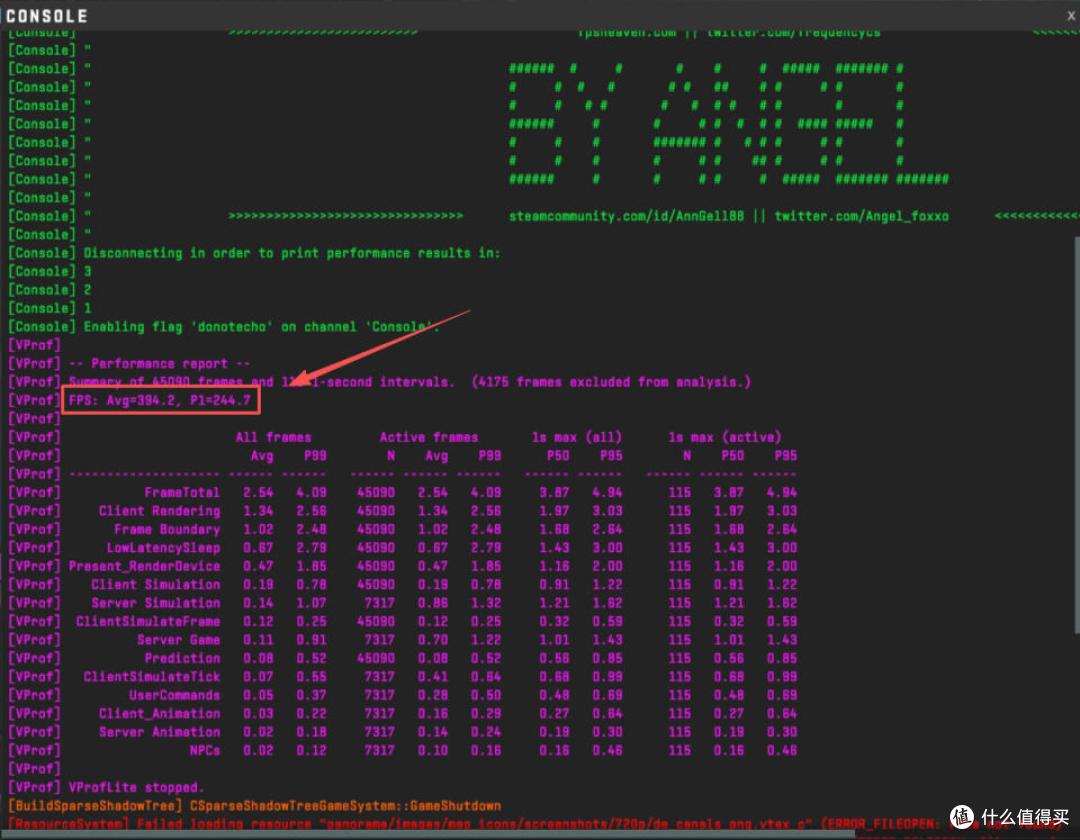

「CS 2」游戏1080P分辨率，非常高画质下游戏平均帧数394.2 FPS，最小帧244.7 FPS。

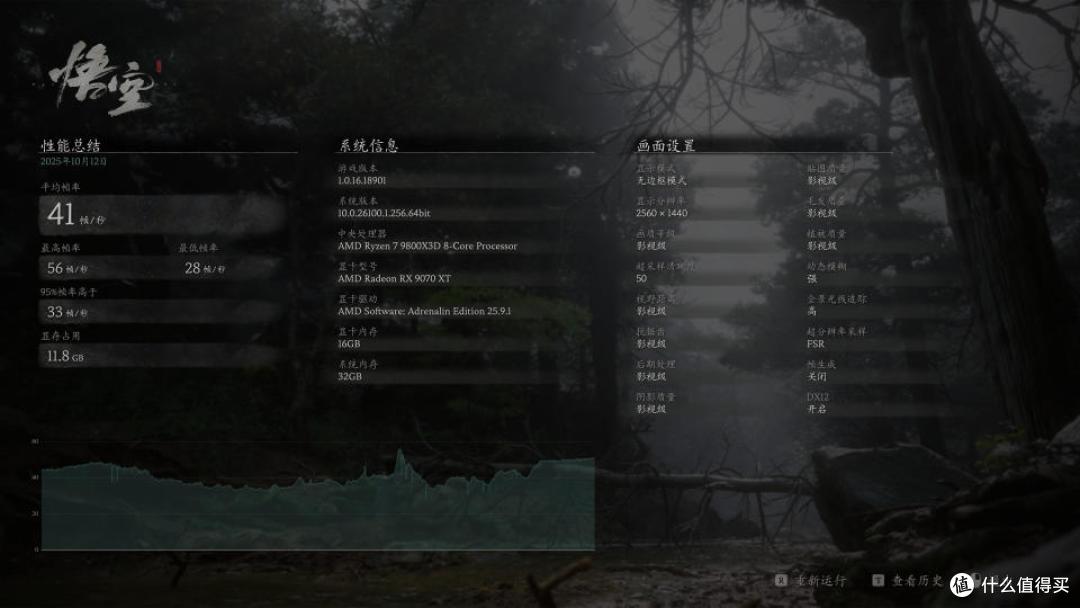

「黑神话悟空」游戏在2K分辨率下影视级画质，全景光线追踪-高，选择开启FSR ，帧生成：关闭，超级采样率50时游戏平均帧：41 FPS，最低帧：28 FPS。

「黑神话悟空」游戏在2K分辨率下影视级画质，全景光线追踪-高，选择开启FSR ，帧生成：自动，超级采样率50时游戏平均帧：76 FPS，最低帧：61 FPS。

以上就是这样，希望这次的装机分享各位可以喜欢，如果你对配置感兴趣也欢迎留下评论。
