针对物联网设备对超低功耗通信的迫切需求，传统无线电设计难以兼顾功耗与灵敏度。本文深入剖析了一种面向事件驱动应用的无线电设计方案，通过架构革新与电路优化，实现了极致能效，为无线传感器网络等领域提供了极具价值的技术路径。
智能速览
事件驱动型应用是超低功耗无线电设计的核心目标场景。
选用OOK发射机与包络检波接收机架构，极大简化电路并降低功耗。
创新的2-Tone技术有效解决了1/f噪声干扰与信号选择性问题。
数字辅助校准与动态增益控制技术，确保了系统在复杂环境下的稳定性。
实测结果表明，该设计在功耗和灵敏度上全面超越同期主流方案。
全文涵盖了从系统架构、电路设计到芯片实测的完整技术链条。
精华内容
如何在保证通信灵敏度的同时，将无线电的功耗降至极低水平？这需要对传统架构进行彻底的革新，并采用创新的电路技术来应对噪声与效率的挑战。
架构的取舍

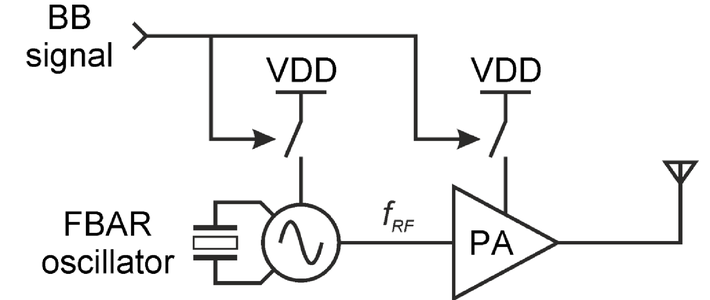

为满足超低功耗需求，设计上进行了大胆的精简。发射端摒弃了复杂的直接转换或极性调制架构，选用了结构最简单的OOK（On-Off Keying）直接调制电路，它本质上是一个高效开关电路，虽然信息承载量较小，但已满足事件驱动型应用的需求，且功耗最低。
接收端同样放弃了器件繁多的零中频接收机，转而采用包络检波接收机。该方案不仅去除了功耗巨大的超再生振荡器，甚至优化掉了ADC，直接使用阈值判定器检测信号，将功耗压缩至极致。
这种“能省则省”的架构选择，是实现超低功耗设计的基石。
噪声的挑战
极致简化的包络检波架构在带来低功耗优势的同时，也引入了新的挑战。其中，由晶体管产生的1/f噪声在低频段尤为显著，它会与经过下变频的期望信号混杂在一起，严重降低了接收机的信噪比和灵敏度。
传统的线性噪声分析方法在此受限，而非线性噪声分析，特别是针对1/f噪声如何影响灵敏度的研究，在当时几乎为空白。这一问题成为了制约包络检波接收机性能的关键瓶颈。
若不能有效抑制1/f噪声，接收机的灵敏度将大打折扣，无法满足实际应用需求。
双音的突破
为攻克1/f噪声难题，提出了一种创新的2-Tone（双音）解调方案。其核心思想是让发射机生成两个频率相近的载波（fC1, fC2），并将期望信号加载在它们的相对相位或幅值上。
在接收端，信号经过包络检波后会产生一个频率为fC1-fC2（即fIF）的差频信号。巧妙之处在于，这个有用的差频信号被搬移到了远离1/f噪声主导的直流区域，从而可以通过后续的带通滤波器轻松滤除噪声。
这一方法从根本上解决了1/f噪声的干扰，极大地提升了接收机的灵敏度和选择性。
电路的实现
为实现上述架构，电路设计上融合了多项精细技术。发射机采用了基于单个振荡器和两次上变频的方案来生成2-Tone信号，避免了传统双锁相环带来的高功耗和相互干扰问题。LC VCO中采用PMOS与NMOS互补结构，降低了输出摆幅与功耗。
接收机前端则引入了同步开关技术，先将信号频谱搬移，从而规避低频噪声。基带放大器设计为可编程增益放大器，可根据信号强弱动态选择5条不同的放大链路，在保证增益的同时优化功耗。
这些具体的电路实现是理论走向实用的关键。
性能的验证
经过实际流片与测试，最终的芯片性能表现卓越。在发射端，OOK调制下的2-Tone差分信号展现了最高的功耗效率。接收端，通过输入匹配优化，在目标频段（如915MHz）实现了低于-20dB的反射系数。
灵敏度测试结果表明，采用2-Tone调制方式时，接收机在低数据速率下的灵敏度显著提升，其干扰抑制能力（CIR Tolerance）也优于其他调制方式。
最终数据有力证明了，该超低功耗事件驱动无线电设计，在能效和通信性能上均达到了当时世界的领先水平。
