国产中高端5G芯片_紫光展锐T820（T9100）

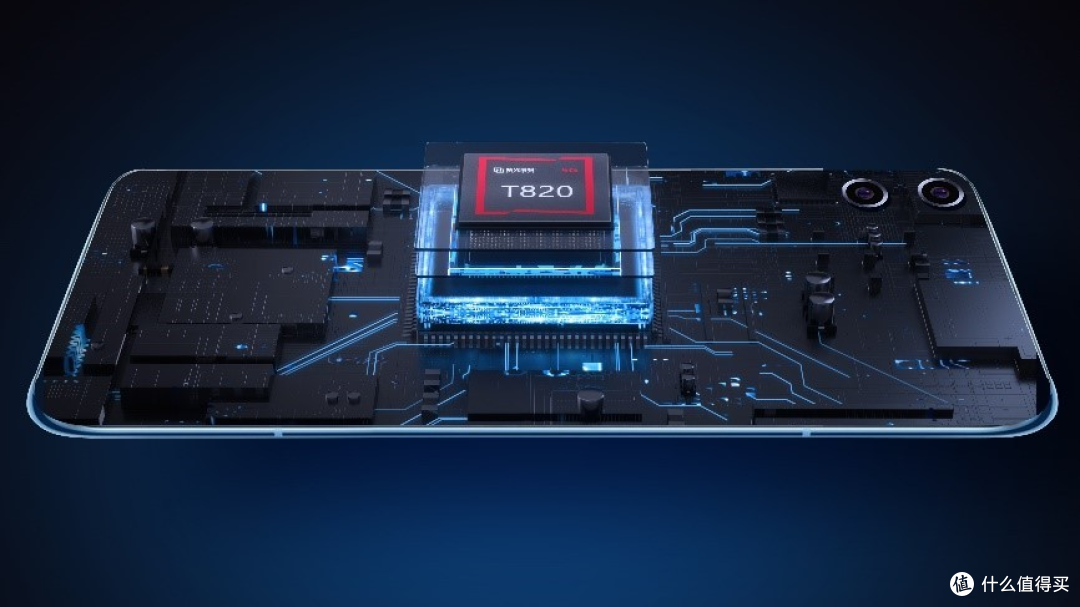

紫光展锐T820作为国产5G SoC芯片的代表作，采用台积电6nm EUV先进工艺，集成1+3+4三丛集八核CPU架构（1×2.7GHz Cortex-A76+3×2.3GHz Cortex-A76+4×2.1GHz Cortex-A55），搭配Mali-G57 MC4 GPU（850MHz）和8TOPS AI算力的NPU，整体性能接近高通骁龙765G和联发科天玑920水平。其安兔兔V9跑分约43万，GeekBench5单核639分/多核2283分，GFXBench曼哈顿3.1测试37FPS，已能满足中端智能手机的性能需求。

一、性能架构：能效平衡的6nm设计

T820的6nm EUV工艺相较前代提升18%晶体管密度，降低20%漏电率，在视频播放和游戏场景中功耗降低40%。其动态调度机制能智能分配任务：2.7GHz大核应对高负载游戏，2.3GHz中核处理多任务，2.1GHz小核负责后台进程，使《王者荣耀》等手游可稳定60帧运行。存储方面支持LPDDR4X内存和UFS 3.1闪存，3MB三级缓存显著提升数据吞吐效率。

图形处理上，850MHz的Mali-G57 MC4 GPU渲染效率比前代提升35%，不仅支持120Hz高刷屏（FHD+）和60Hz 2K屏，还能通过GPU加速AR渲染等AI任务。显示接口兼容4K HDR10+，智能刷新率调节技术可在《原神》等游戏中降低20%功耗。

二、全场景5G连接与金融级安全

T820的5G基带支持NSA/SA双模、Sub-6GHz全频段和双卡双待，理论峰值速率5Gbps（实测下载10GB文件仅12秒），并通过"全场景覆盖增强技术"扩大100%网络覆盖范围。其独特的动态频谱共享技术可最大化利用现有4G/5G频段，已通过沃达丰等国际运营商的网络兼容性测试。

安全性能是T820的突出亮点：内置金融级iSE安全单元采用物理隔离设计，相较外置SE方案攻击难度提升10倍，运算能力提高2倍，存储容量扩大20倍，支持国密SM2/SM3/SM4等加密算法。该方案已获国家金融科技认证中心认证，应用于天翼铂顿10等安全手机，实现远程数据清除等金融级功能。

三、AI与影像：全栈智能体验

T820的AI算力达8TOPS（较前代提升67%），支持4bit-16bit多精度计算和TensorFlow/PyTorch框架，可部署700亿参数大模型实现实时视频超分等应用。在云迹科技服务机器人中，T820将AI算力卸载至云端，实现多机协作的"机器人3.0"升级。消费端则应用于AI降噪（通话清晰度提升）、AI-HDR（自拍优化）和智能调度（续航延长15%）等场景。

影像系统搭载四核ISP和第六代Vivimagic引擎，支持108MP拍照、16亿像素/秒处理能力和全链路4K录制，通过AI算法实现40%暗光降噪、30% HDR增强及像素级虚化。14bit RAW结合多帧技术使夜景暗部细节恢复率提升50%，Face ID解锁速度快至0.8秒。

四、应用生态：从消费电子到行业终端

T820凭借丰富接口（4×MIPI CSI摄像头、PCIe 3.0、USB 3.2等）已应用于：

- 智能手机：如支持卫星通信的天翼铂顿S9，依托天通系统实现全国无信号覆盖区通话；

- 服务机器人：赋能云迹科技实现"一机多舱"分时复用，提升酒店服务效率；

- 金融/工业设备：凭借金融认证安全性，用于智能POS机和工控终端。

其开放式架构降低AI部署门槛，开发者可通过归一化接口快速适配安防、车载、医疗等场景。目前紫光展锐以11%份额位居全球移动芯片市场第四，T820的推出进一步巩固了国产芯片在中端市场的地位。

五、安全与场景驱动的差异化突破

T820通过"6nm工艺+全内置安全+场景化AI"的组合，实现了与国际竞品的差异化竞争。虽然CPU仍采用A76架构，但其金融级安全性和5G全场景适配能力已形成独特优势。随着天翼卫星手机和商用机器人的落地，T820正推动国产芯片从"可用"向"好用"进化，为华为等受制企业提供了可行的5G解决方案。在5G与AI融合加速的背景下，紫光展锐通过T820证明了：中国芯不仅能追赶标准，更能定义场景。

目前新移科技推出自研的5G安卓核心板XY820，是一款基于紫光展锐的虎贲T820平台、工业级高性能，可运行Android 13.0操作系统的5G智能模块，支持NR-NSA/LTE-FDD(CAT-15)/LTE-TDD(CAT-15)/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式；支持WiFi5，802.11 a/b/g/n/ac，BTv2.1+EDR，3.0+HS，v4.1+HS，v5.0，支持北斗，GPS，GLONASS，GALILEO，QZSS等多种制式卫星定位；拥有多个音频、视频输入输出接口和丰富的GPIO接口。
