荣耀路由5 拆机BE3600千兆版

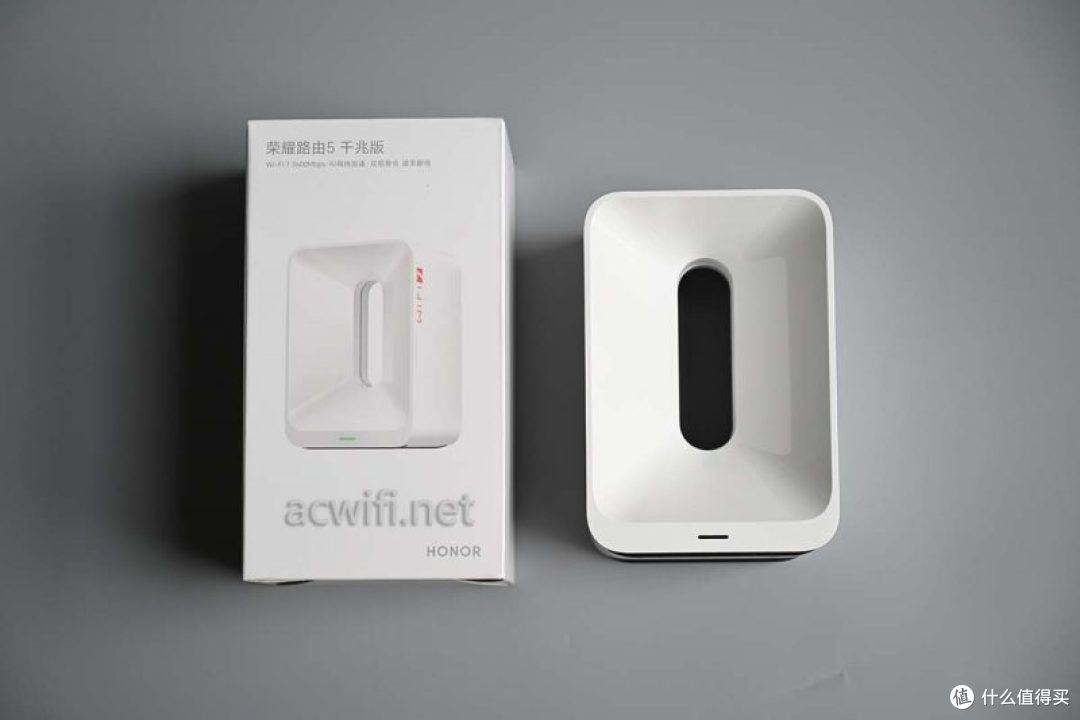

荣耀路由5的机身呢，如果卧着摆放，形象就不太雅观了，你们觉得呢？

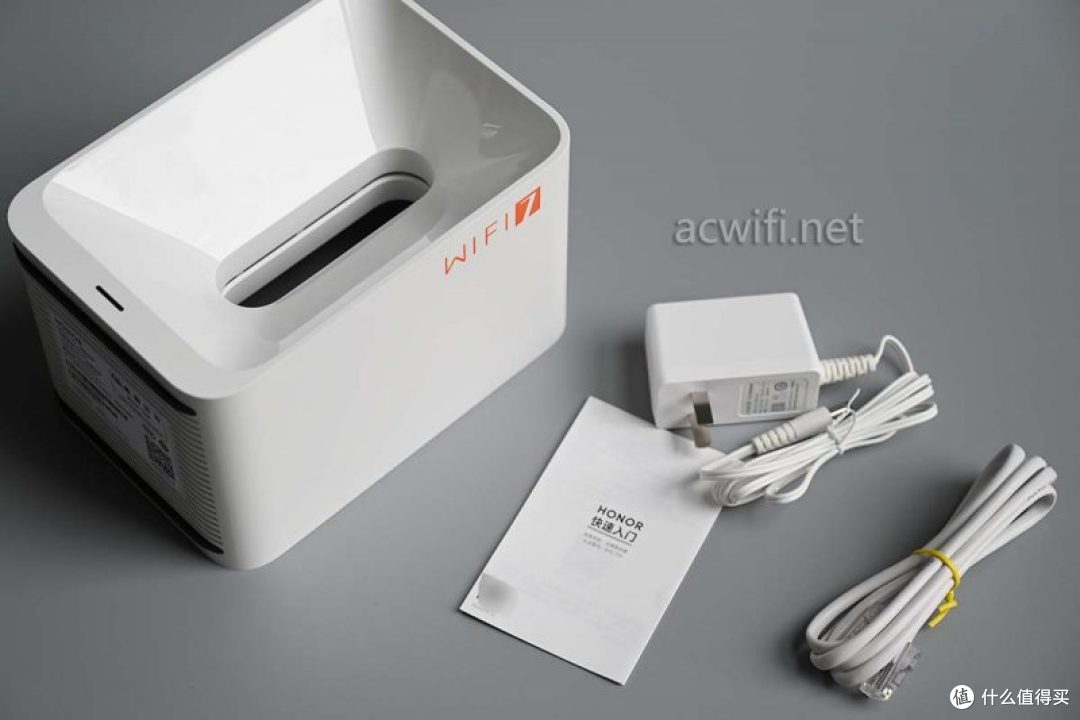

Image link配件：

Image link

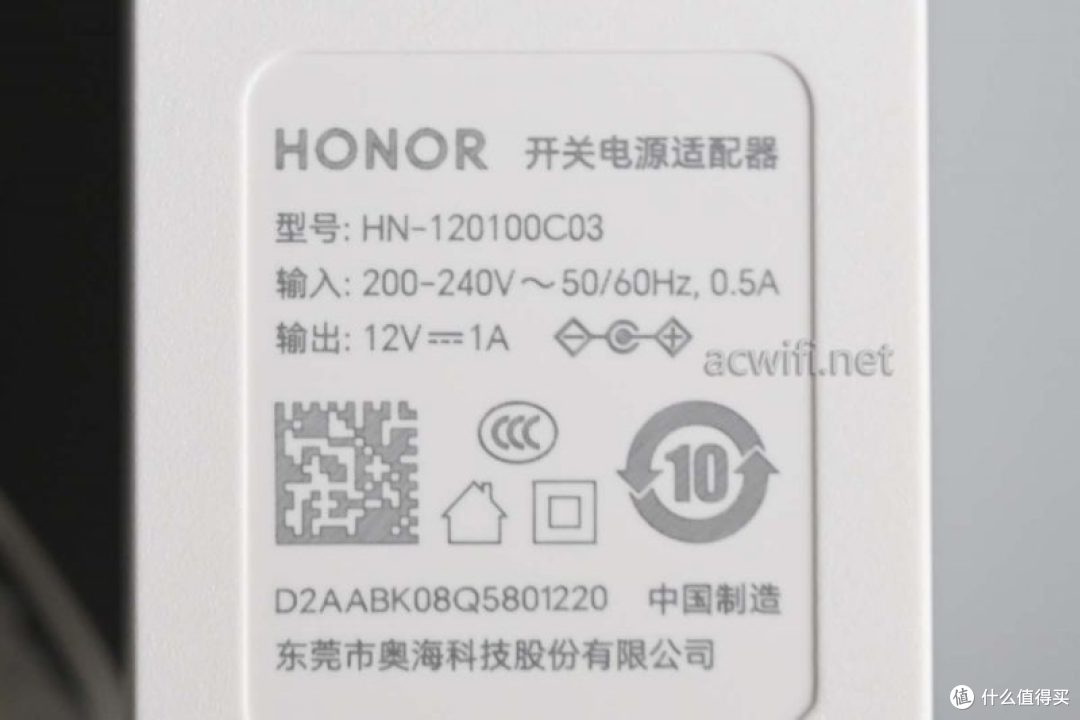

电源输出规格是12V/1A，实测空口待机功率为4.56W：

Image link

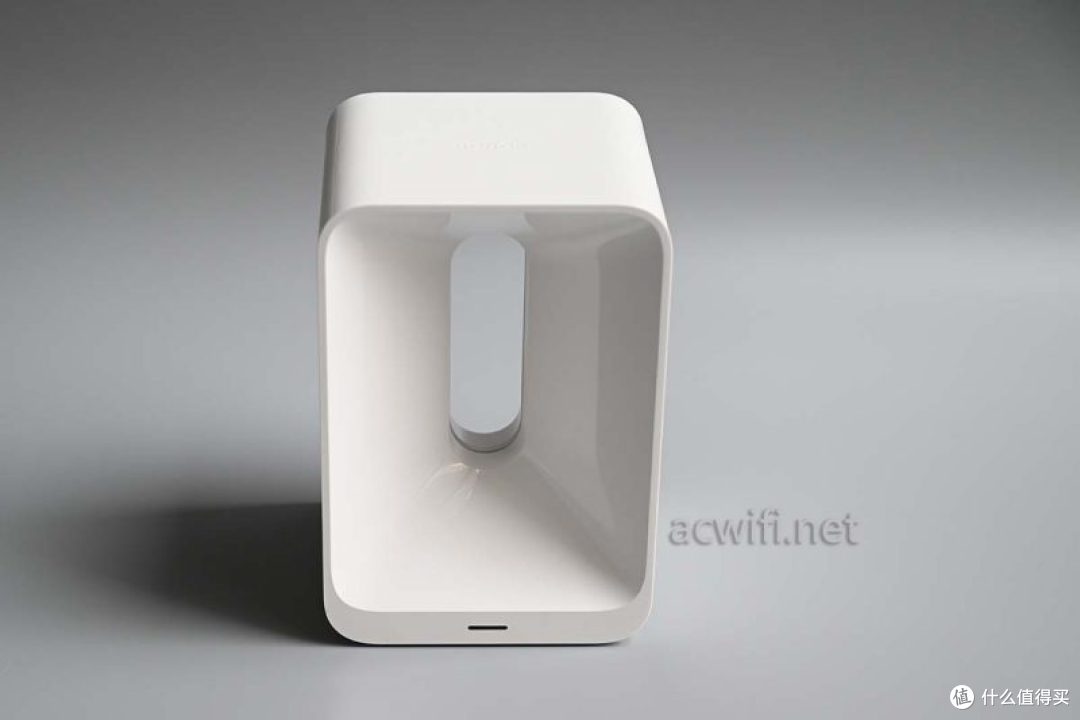

机身正面：

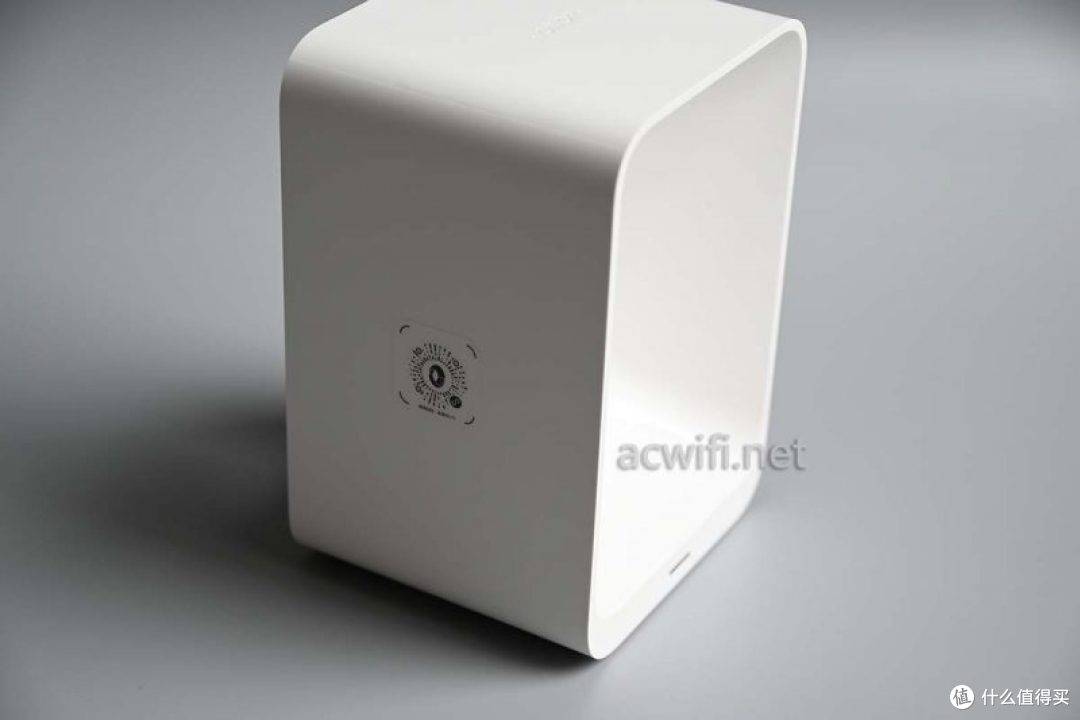

侧面：

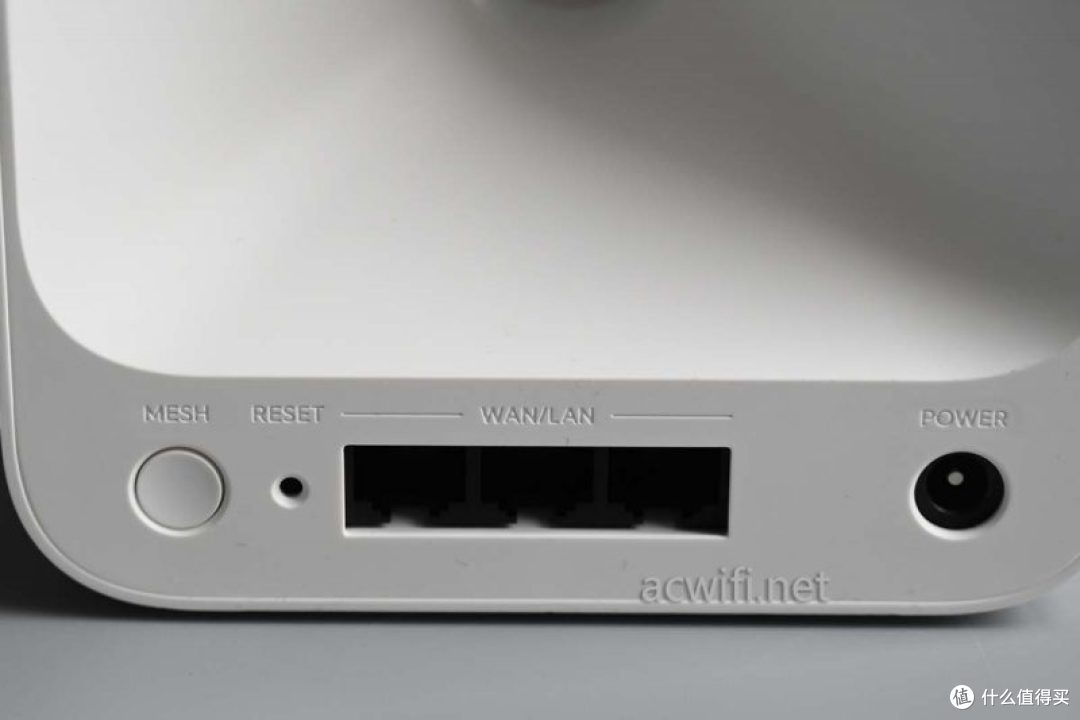

背面有三个千兆网口，是的三个，4个才够用的就不要考虑荣耀路由5。

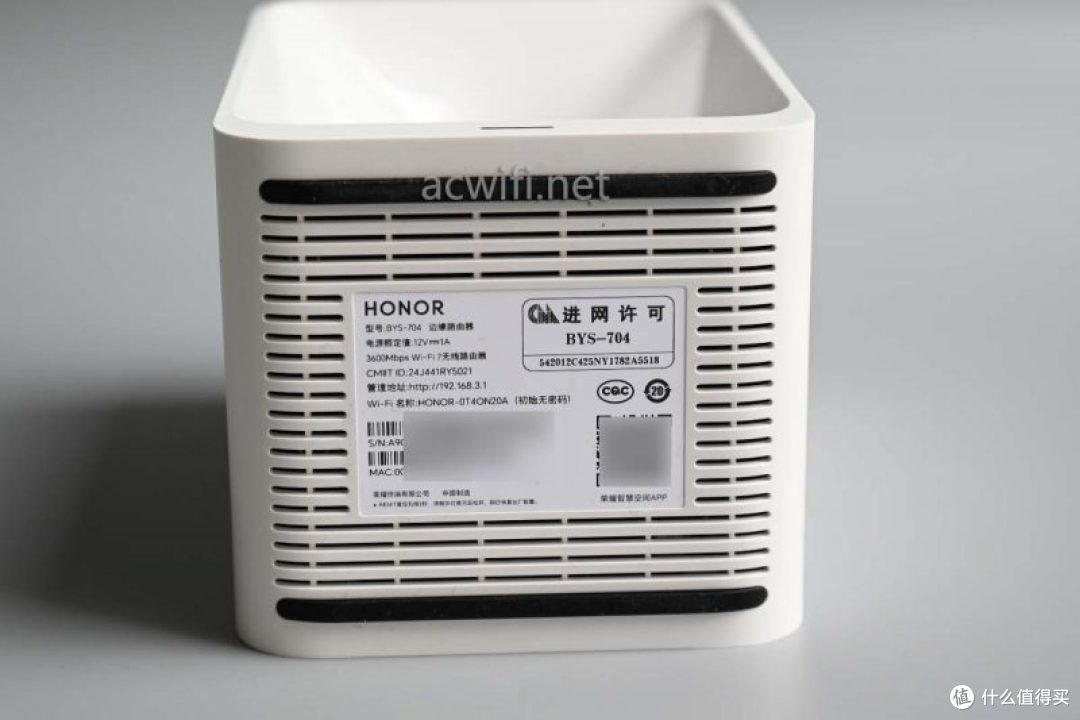

机身底部：

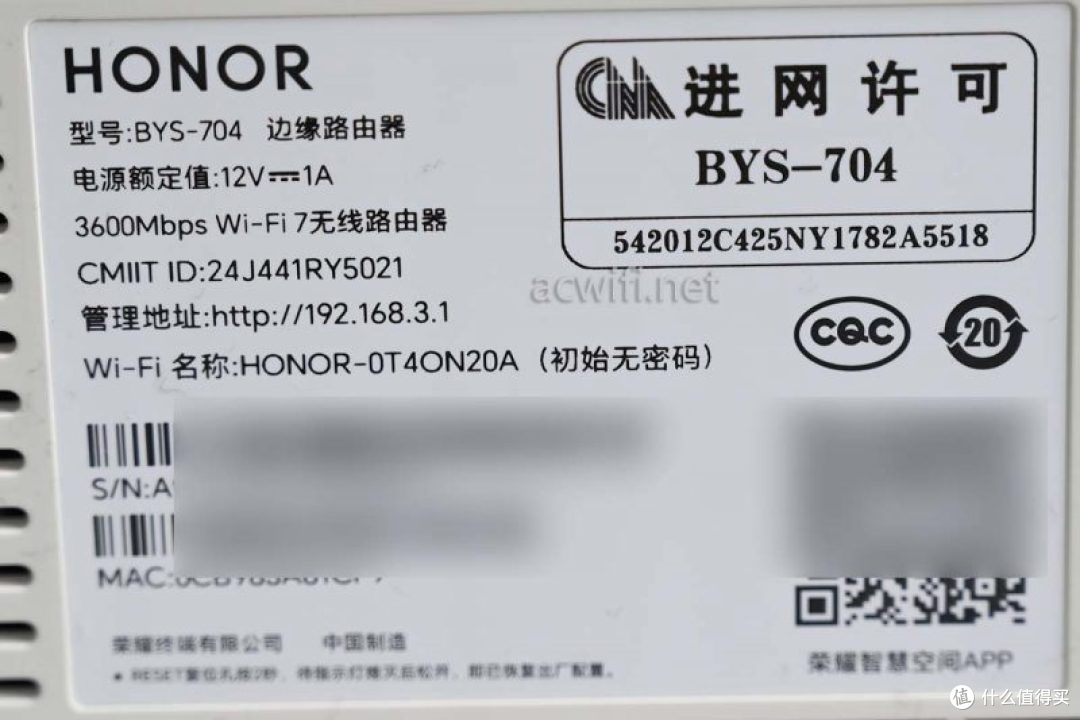

标签内容：型号BYS-704。

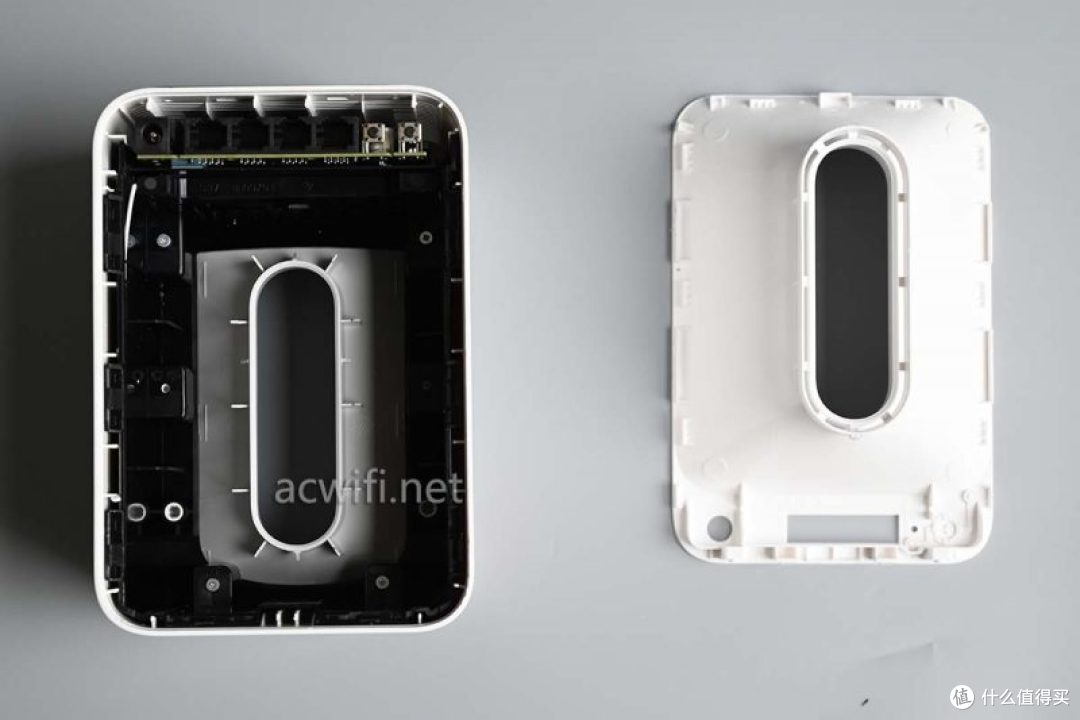

要拆开这个壳真不容易：

看看这个图就明白了:

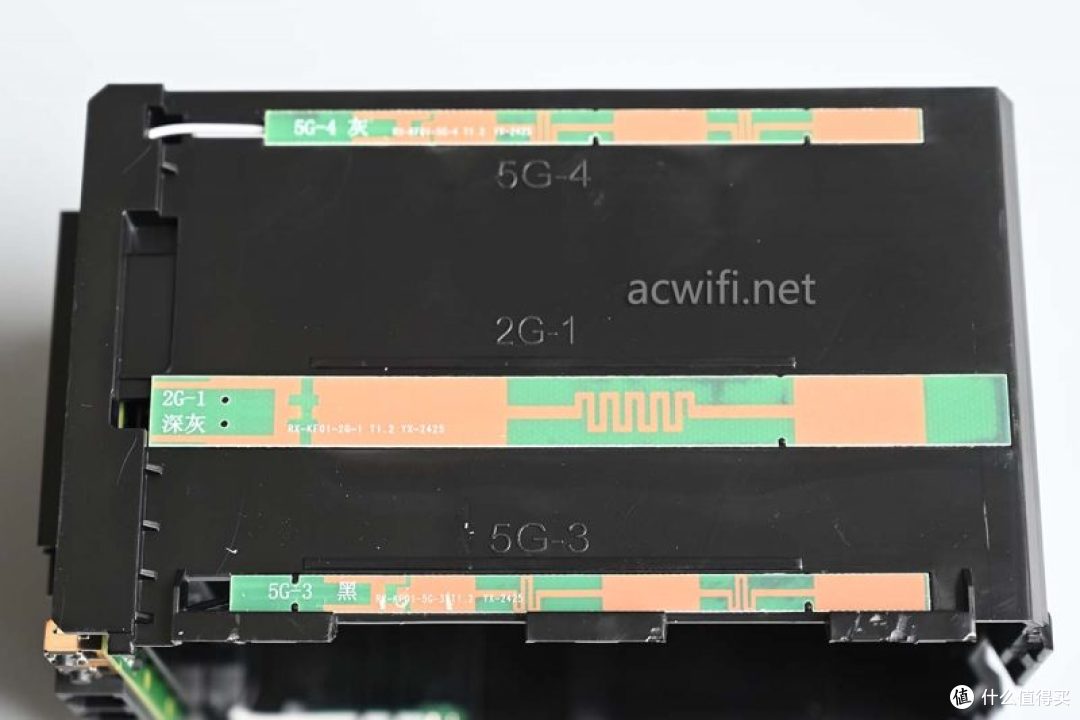

两个侧面均有天线：

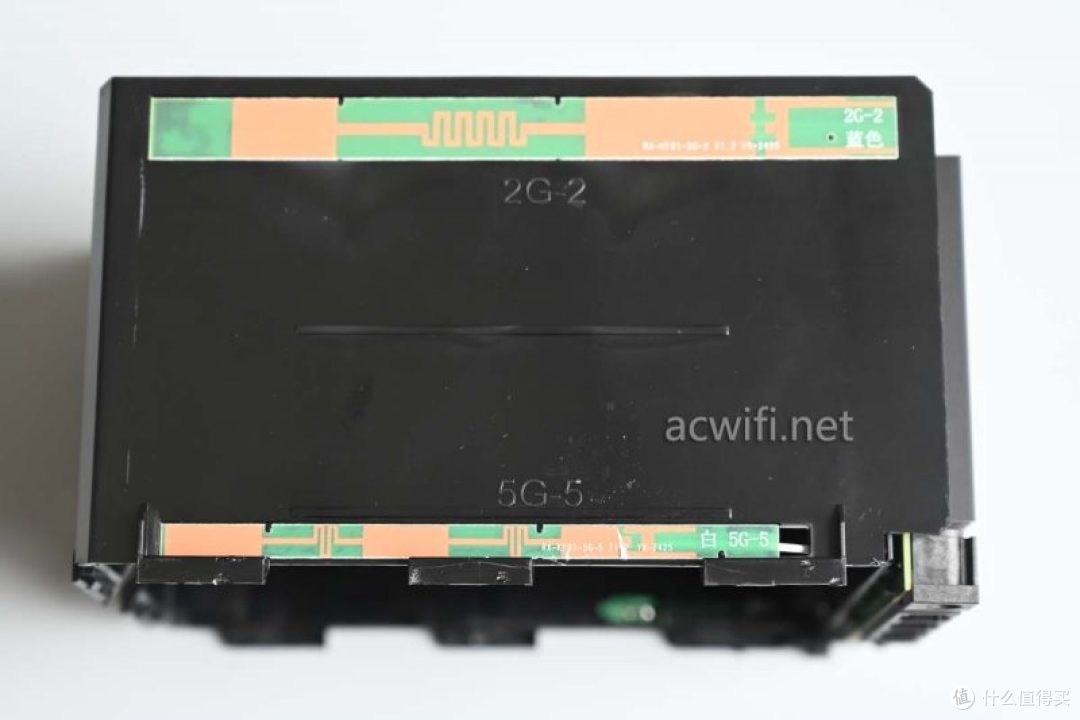

两个侧面一共贴有5片天线，在BE3600无线规格里面，吾使问阿贵都知道是什么无线芯片。

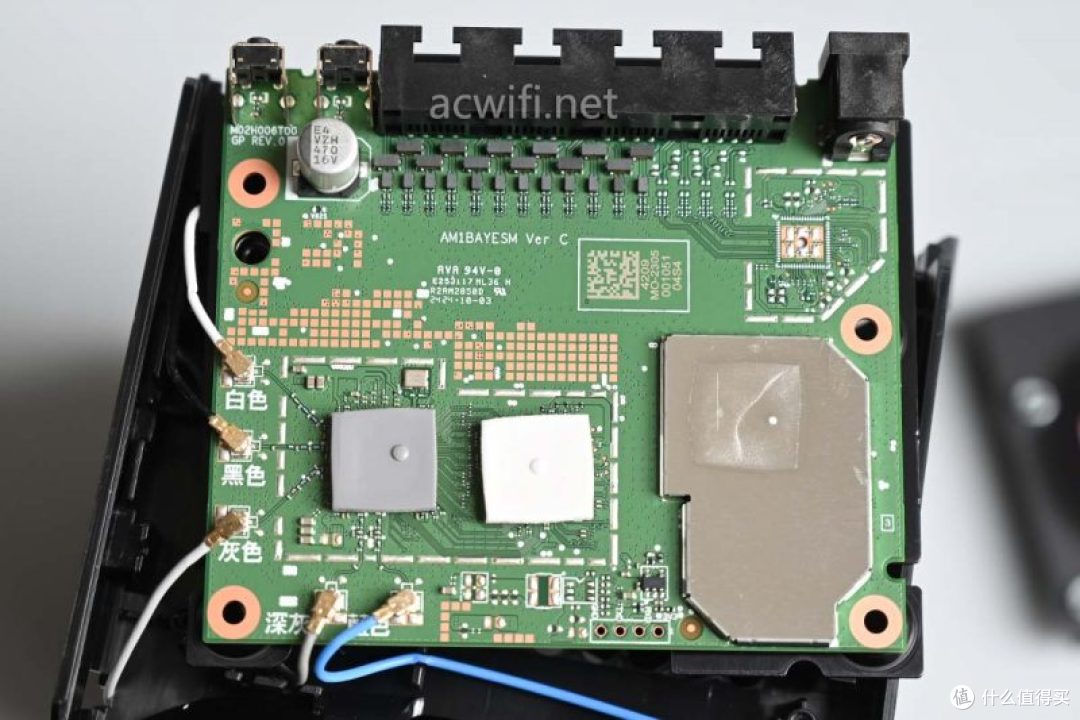

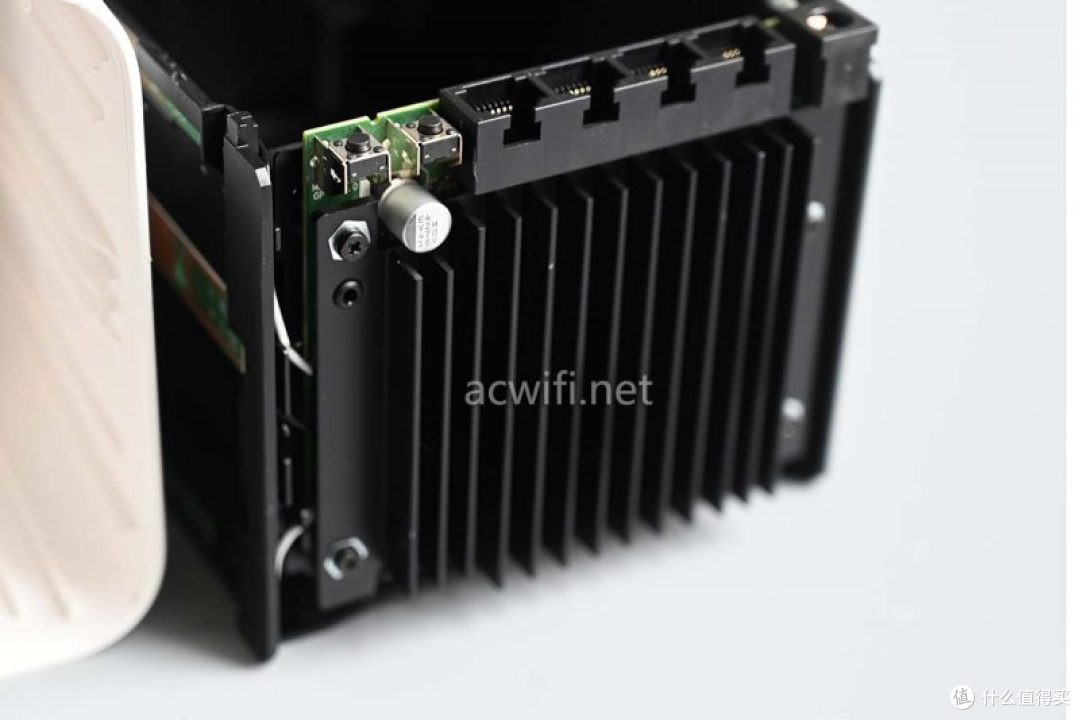

主板在底部：

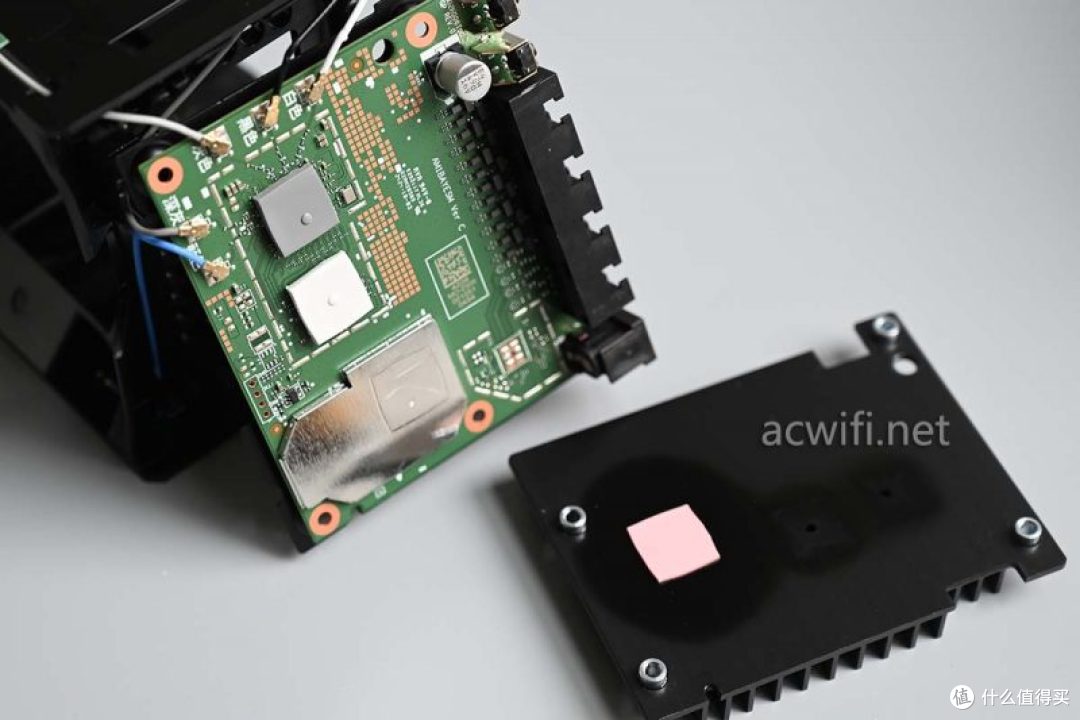

拿下散热片：

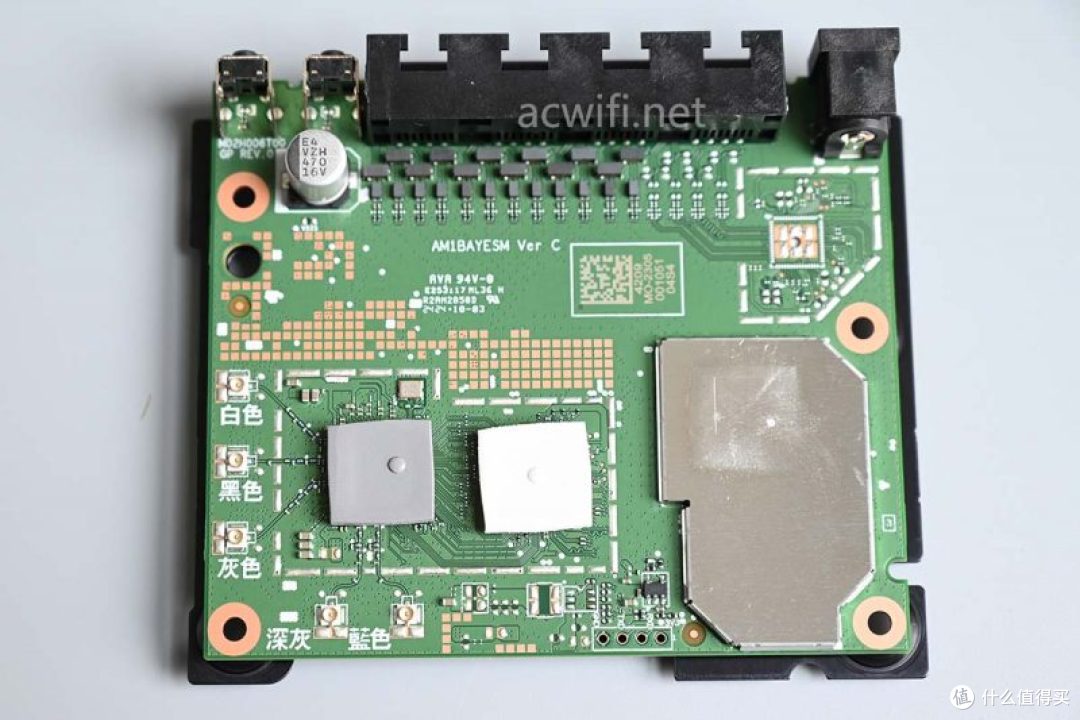

这是主板正面：

拿走2片导热硅脂垫片，撬开屏蔽罩：

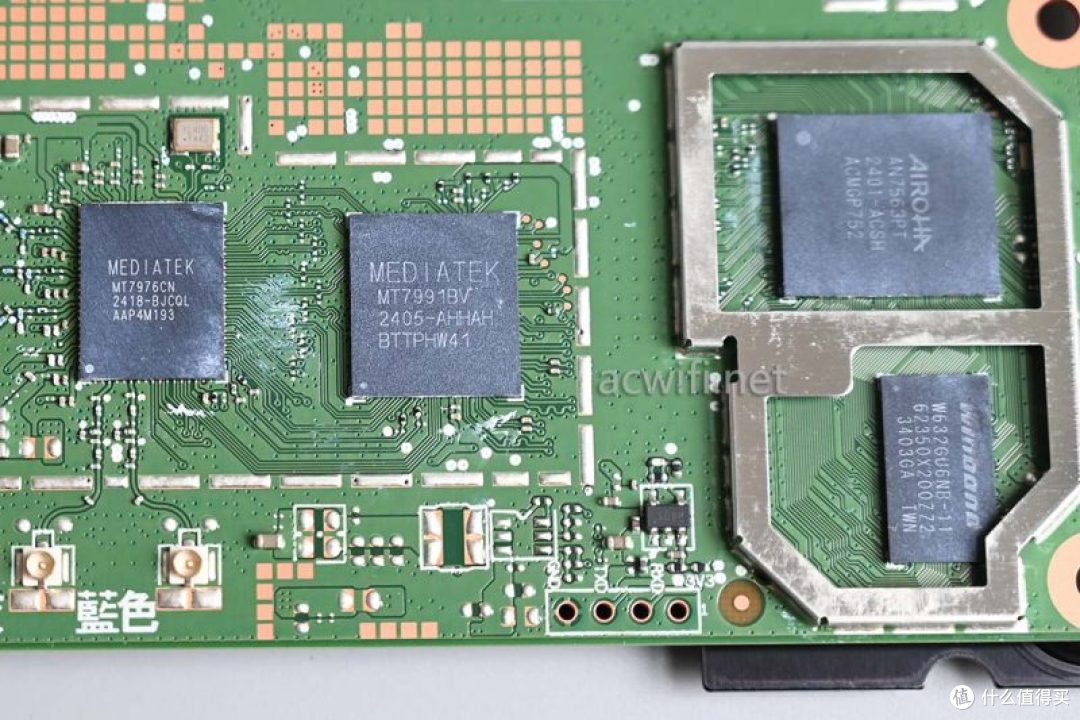

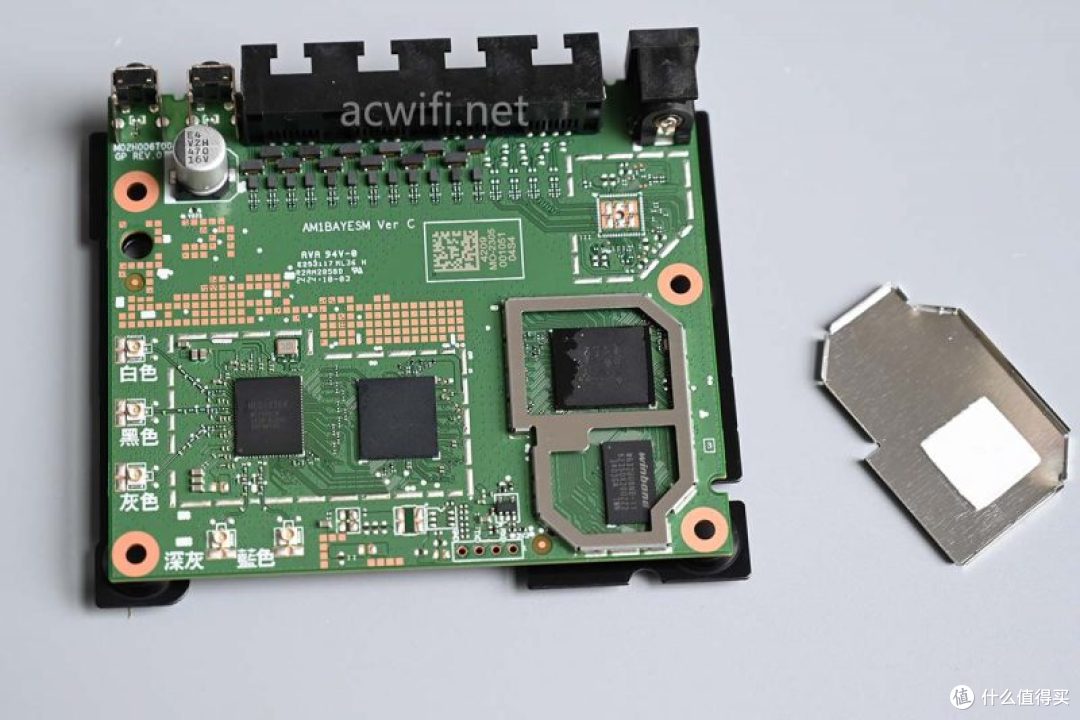

CPU和内存还有无线芯片都看得清楚了吧：

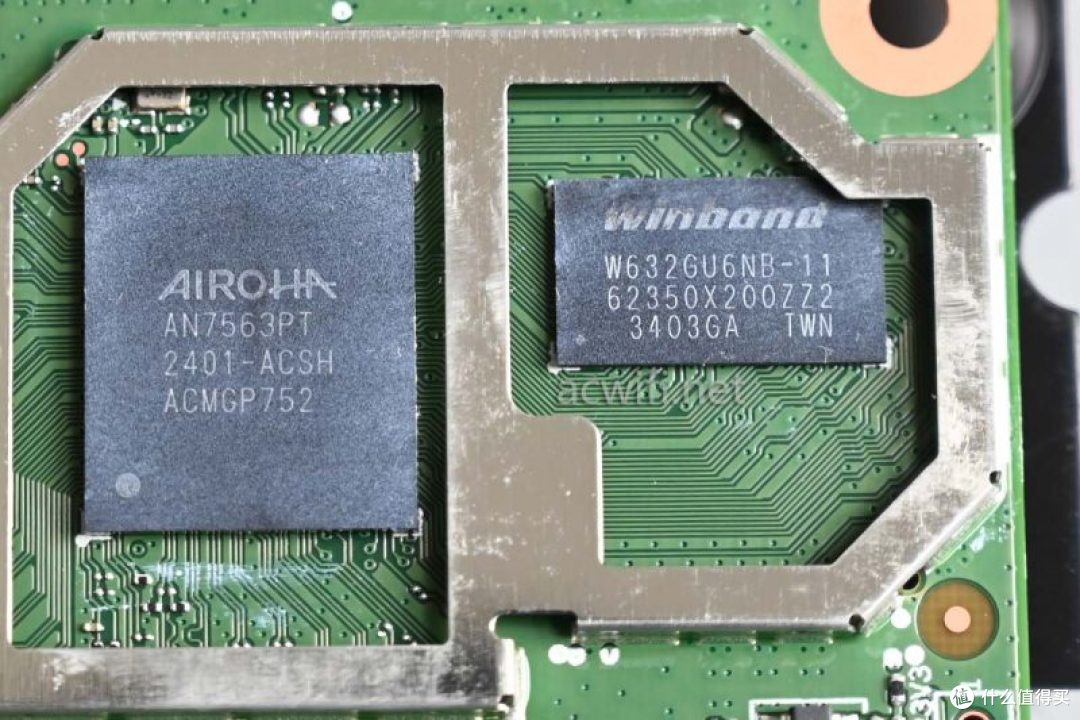

CPU是这颗AN7563PT，双核1GHz，旁边的内存芯片W632GU6NB-11，DDR3Ｌ，容量256ＭＢ：

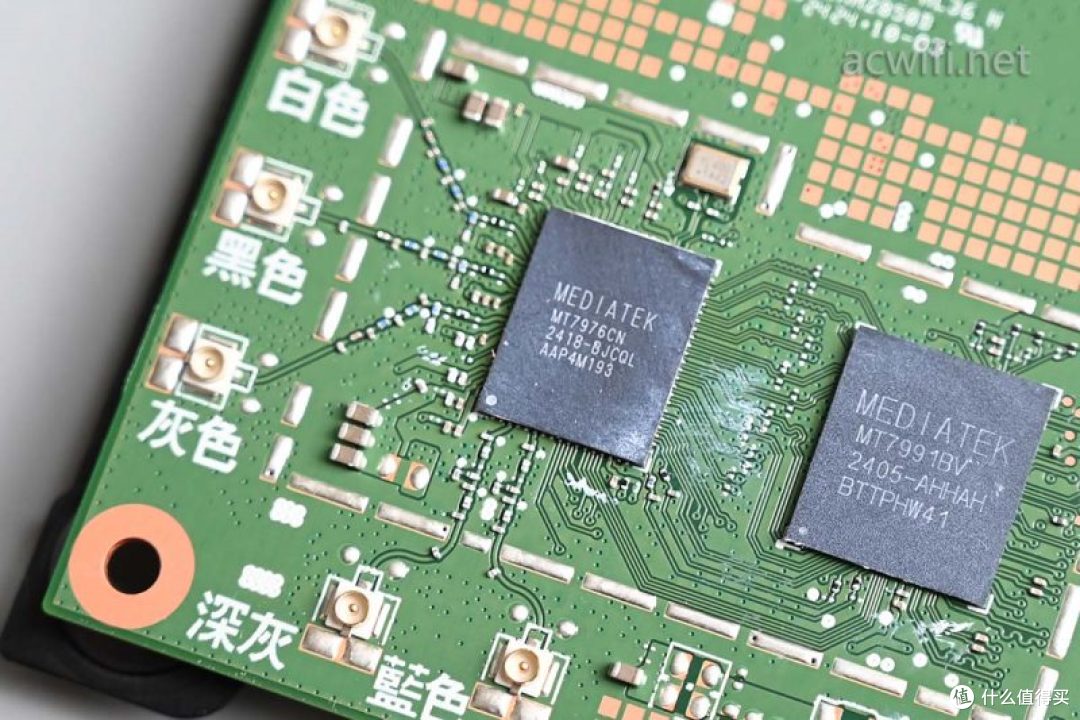

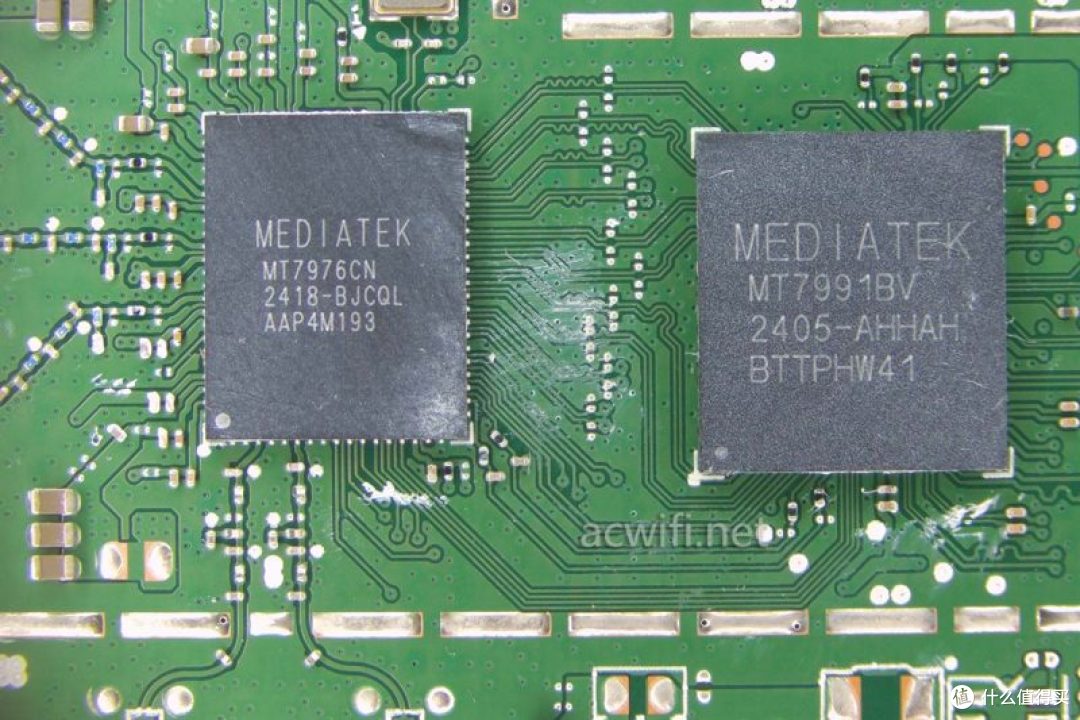

双频无线基带芯片是MT7991BV，2.4G支持2x2MIMO，最高速率688Mbps，５G支持2x2MIMO，在160MHz频宽下最高速率2882Mbps；

无线射频芯片是MT7976CN，2.4G支持2T2R，集成2.4G FEM，5G支持3T3R，集成5G FEM。

MT7976CN接在只支持2x2MIMO的无线基带芯片，它的5G也会多一路收发，即5G射频是3T3R。我不知有没有说楚。

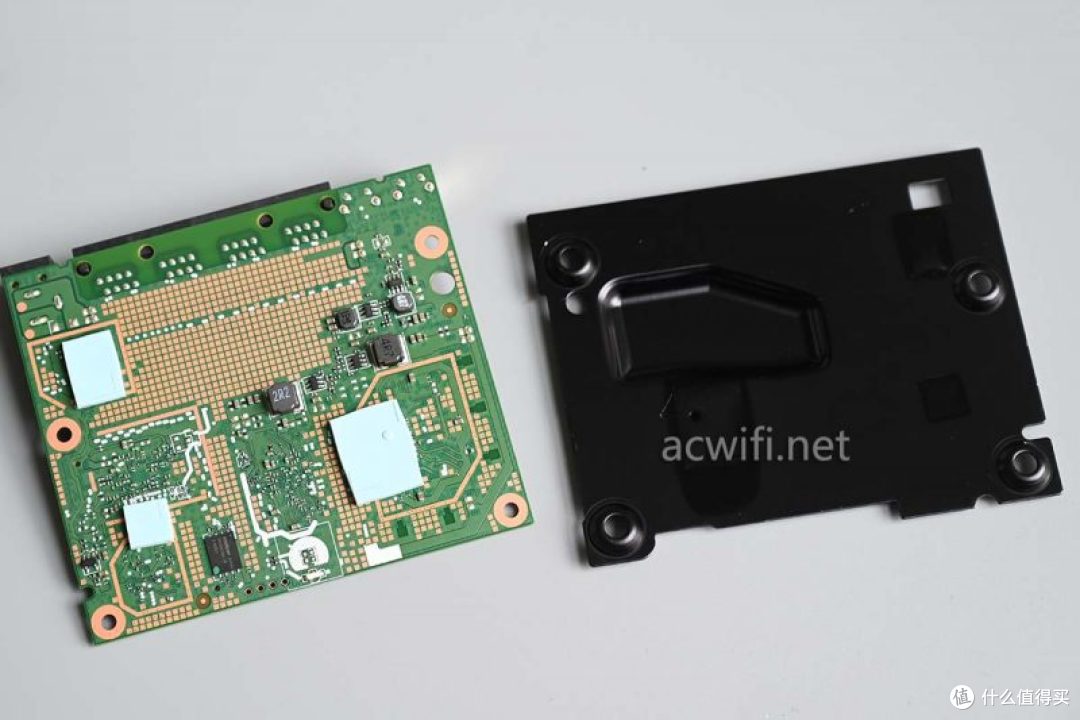

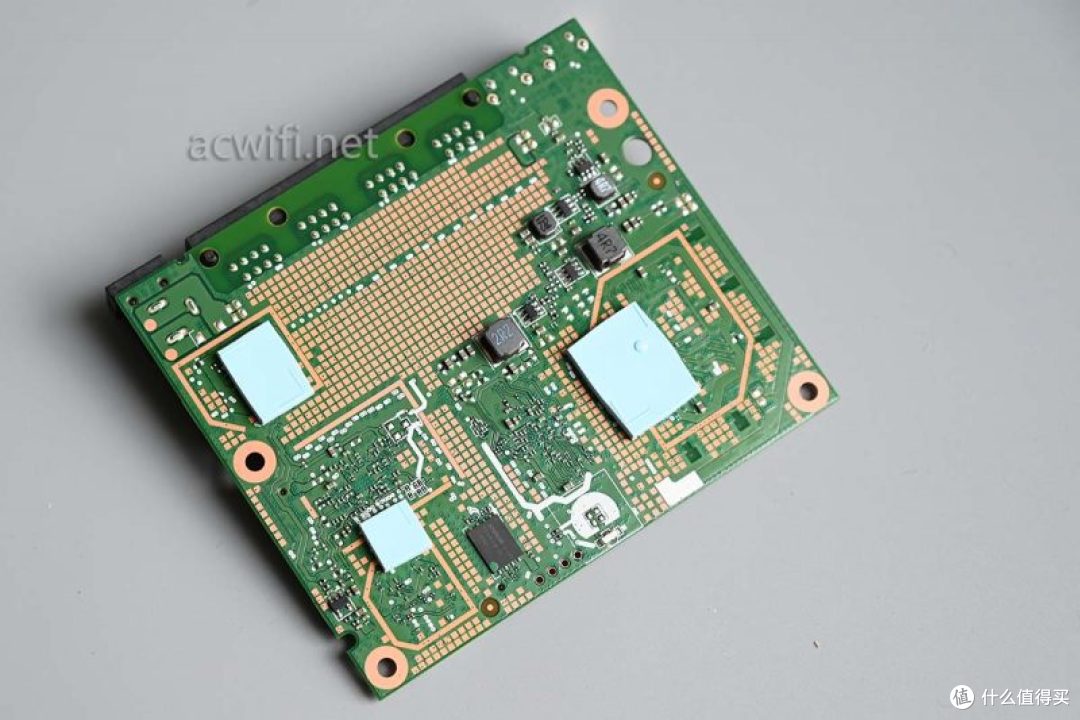

主板背面一片均热板，拆下来：

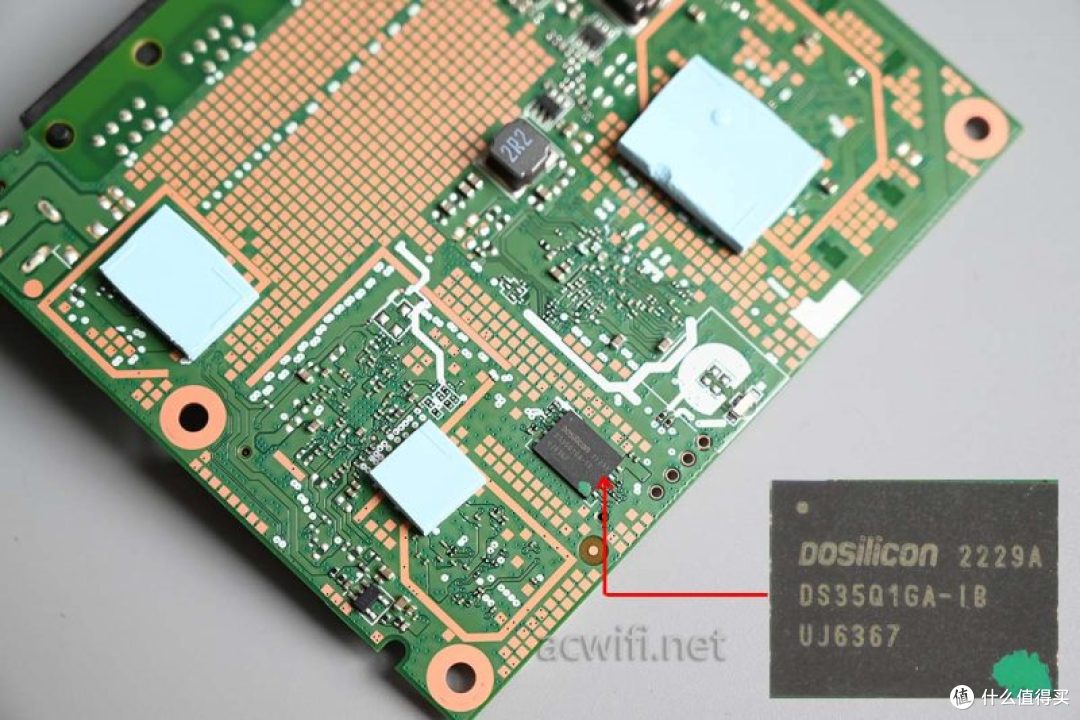

这一面放了闪存芯片，型号是DS35Q1GA-IB，容量128MB：

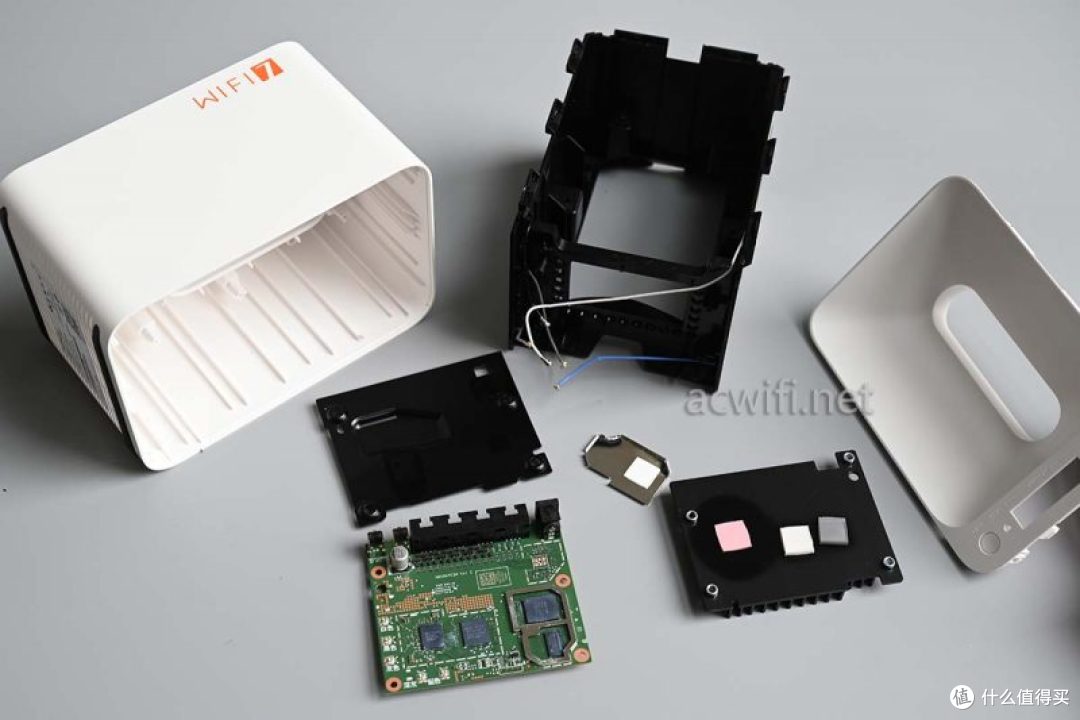

荣耀路由5千兆版拆机完成了：

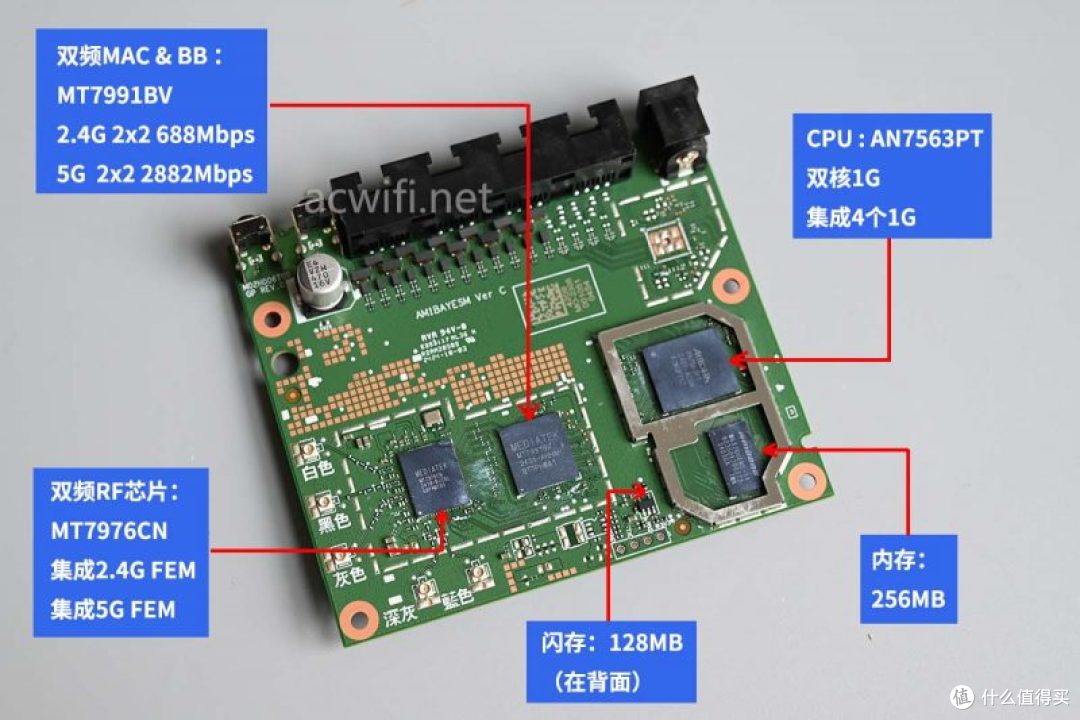

所有芯片型号汇总图如下：

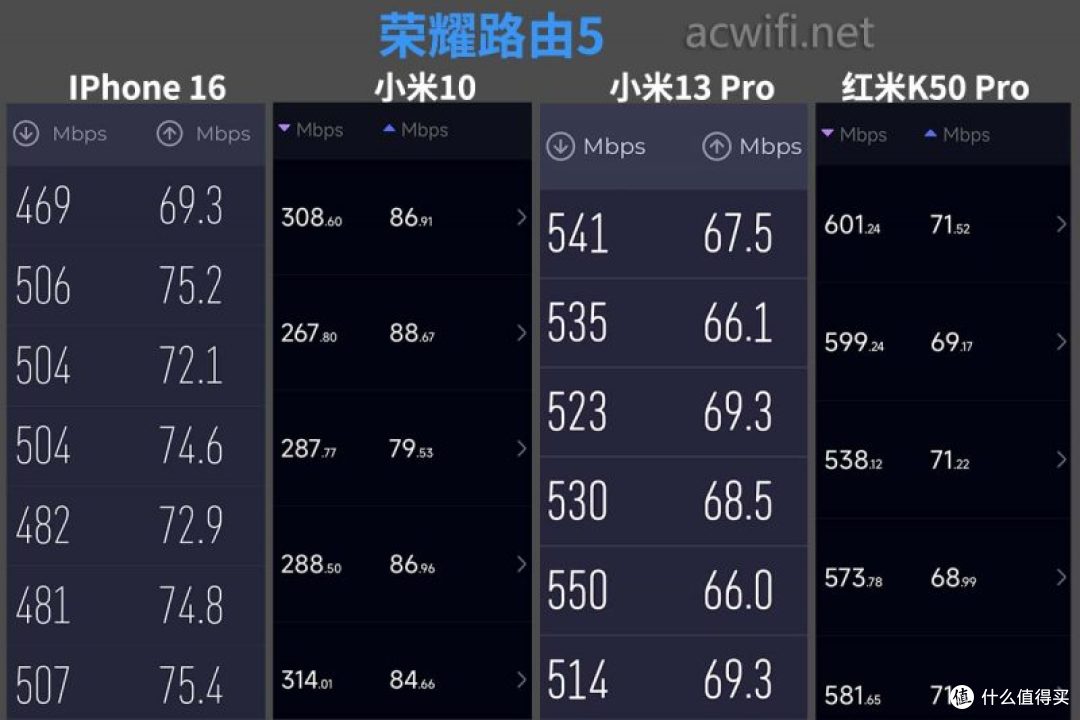

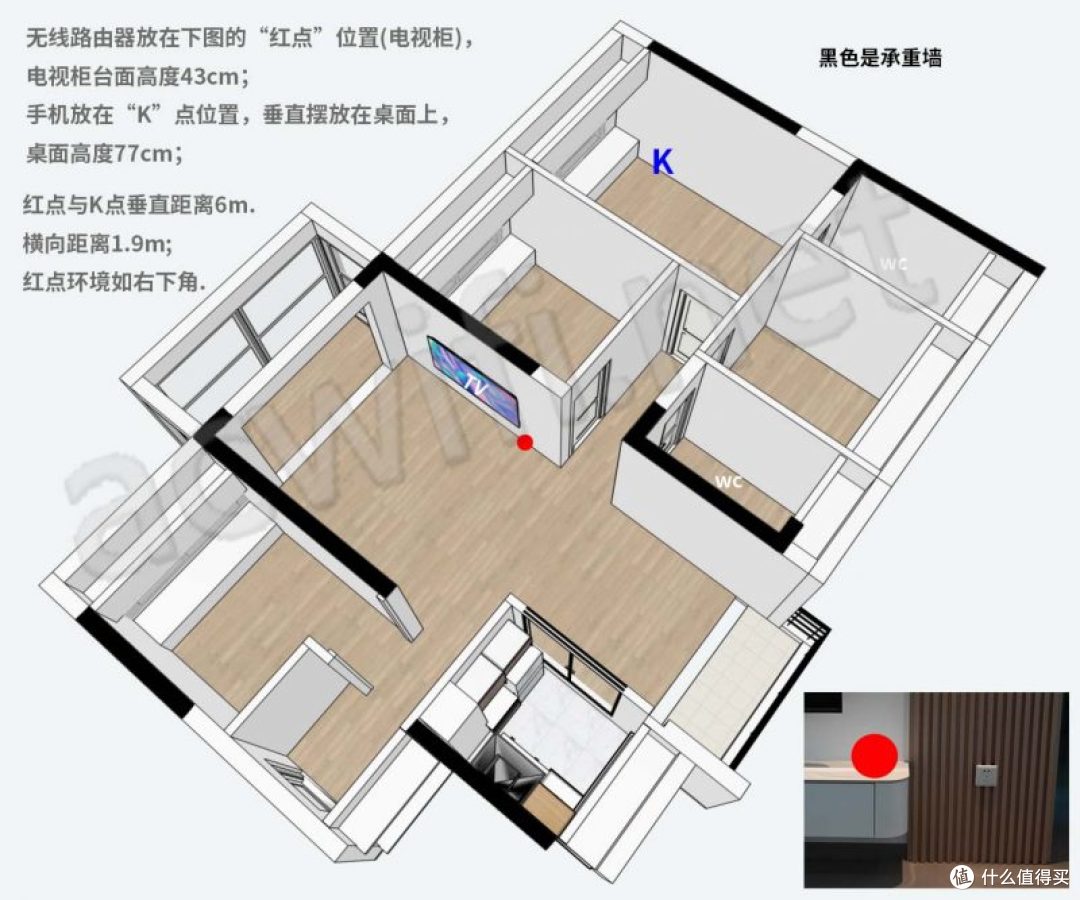

用四台不同的手机在快测点K点的测速结果如下：

只支持80MHz频宽的小米10手机，也能有300兆，从上图结果来看，无线信号挺好的。

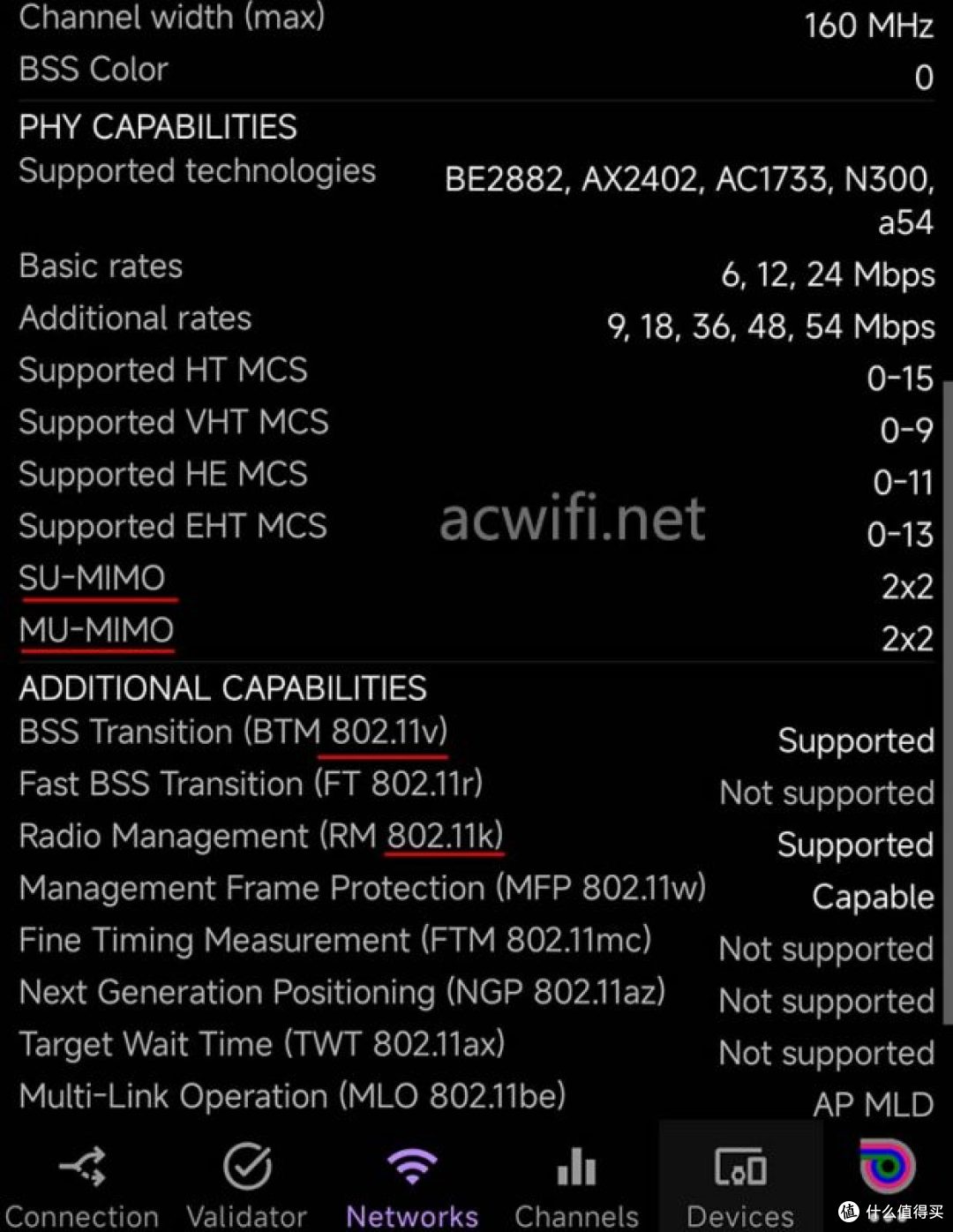

无线默认支持MU-MIMO,也就支持波束成形，默认支持802.11k和802.11v：

我看见有单2.5G网口的荣耀路由5，不过价格要329元，一个网口就要贵多100元，我认为不太值得买单2.5G口的版本。

有啥疑问可以留言。
