前言

如果说去年上市了13代的新CPU和Z790新平台是让12代的牙膏再次挤爆的话，那这次1月份英特尔的13代非KCPU和不超频B760系列的上市，则是将13代的挤爆牙膏和性价比再次仅仅联系在了一起（AMD：我马上降价扣出一堆非X的CPU来）。当然了，13900、 13700、13400、13100这几颗非K和带F的标准版CPU看到的好多都是盒装价格，而intel的最大性价比则在于散片，散片目前才刚上市价格下来嘛得等等才会再下来（再过一两个月估计AMD又得降价应战了）。对于B760和B660的主要区别在于虽然的PCIE总通道数是一样的，但是B760的第二根PCIEx16插槽可支持Gen4（PCIE 4.0*4），B660的最大速率为Gen3（PCIE 3.0*4）。部分CPIE x1和M.2的插槽，也可能会从Gen3升级到Gen4。另一个区别则是能支持更高频的DDR5，其他就看各个厂家的设计了。

而今天要开箱的则是intel的B760芯片组中的一款微星MAG系列迫击炮——B760M MORTAR WIFI迫击炮，微星这次对B760的迫击炮一口气推出了六款型号：MAG B760M MORTAR、MAG B760M MORTAR WIFI、MAG B760M MORTAR DDR4、MAG B760M MORTAR WIFI DDR4、MAG B760M MORTAR MAX WIFI、MAG B760M MORTAR MAX WIFI DDR4，从名称就可以看出来区别，其中MAX是可以超外频的意思，而今天的这款则是DDR5的WIFI款，废话不多说下面我们就从产品开箱开始看看吧

• 开箱

•







开箱前先了解一下这块微星MAG B760M MORTAR WIFI 迫击炮的大致参数

主板的包装依然是系列包装一贯风格，中间是颗迫击炮，下面标识填满了其型号为微星主板、MAG、B760M、MORTAR、WIFI迫击炮 ，左上角则是微星龙盾logo和三年质保800电话，右边则是intel13代和B760芯片组的双蓝标，底部则标识了TPM 2.0和WIN11兼容以及lightning GEN 5

包装的背面则展示了其产品的重要特性，这代迫击炮又又又又增强啦，特别是其12路75A的智能供电（总共12+1+1），这再次刷新了“中端主板”的规格，另外还升级了无线到WIFI6E以及支持蓝牙5.3，还有两个高达20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5内存频率则都是常规升级了

主板的侧面基本都是龙盾logo和标识了型号

配件方面主要是说明书、保修卡、保修单、有害物质标识和微星的logo贴纸

物件主要有SATA线、M.2螺丝和M.2便捷卡扣，还有两根双频天线

接下来就是主板的本体啦，迫击炮还是那个迫击炮，拿在手中感受到非常厚重，铝原色的扩展型散热片让主板黑白双色皆可搭配

主板的背面设计，右下角有六层板标识，而内存采用新一代的SMT贴片工艺增强了电气性能，而且第一条PCIE5.0也是同等工艺

扩展型散热片配合底部的高性能导热垫可以快速散发12（75A）+1+1强大供电产生的热量，上面的拉丝效果和MSI的点缀可以说简约即是美，如果想要装饰还可以用配件的贴纸

顶部的VRM散热片上依然有个MAG的标识，双8P的供电已经成为了迫击炮的标配，毕竟功耗、核心数量都是成正比的

供电设计上再次刷新规格，已然来到了12相75A智能供电，总计12+1+1共14路钛金电感，能充分发挥13代处理器的性能潜力，不超频下带个13900KS也应该是非常轻松的吧

13代的LGA1700 CPU插座，两代下来插槽未更新也算是个成本小福利吧，如果有上一代的主板则无需更换主板即可升级13代处理器

微星的DDR5 内存加速引擎能使B760M迫击炮超频速度支持高达7000+MHz，四条单边卡扣且中间有加固设计，主板背面也能看到SMT贴片工艺提升内存性能

B760芯片组散热和上面的MORTAR标识，铝合金切割纹路以及拉丝设计，做到了简约美的效果

PCIe扩展区域，左边是声卡部分，主区有一条配备钢铁装甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一条 PCIe 4.0 X 4

两条M.2均支持PCIe4.0 X 4 ，不过只配备了一个M.2冰霜铠甲，但是对于现在的固态大多数都配备散热的4.0 m.2来说问题也不大

一体式IO护盾背板，从左至右依次提供了如下接口：4个USB2.0、集显DP和HDMI口、1个20Gbps的USB3.2 GEN 2X2 Type-C口、3个10Gbps的USB3.2 GEN2 Type-A口、2.5G有线接口、WIFI6E接口以及7.1声道音频接口

• 拆解

接下来是拆解，拧下六颗固定螺丝即可拆解主板所有散热片，每块铝制散热片都非常厚重

同时还做了各种切割增加表面积来达到最大化被动散热的目的

拆下散热之后的迫击炮裸板

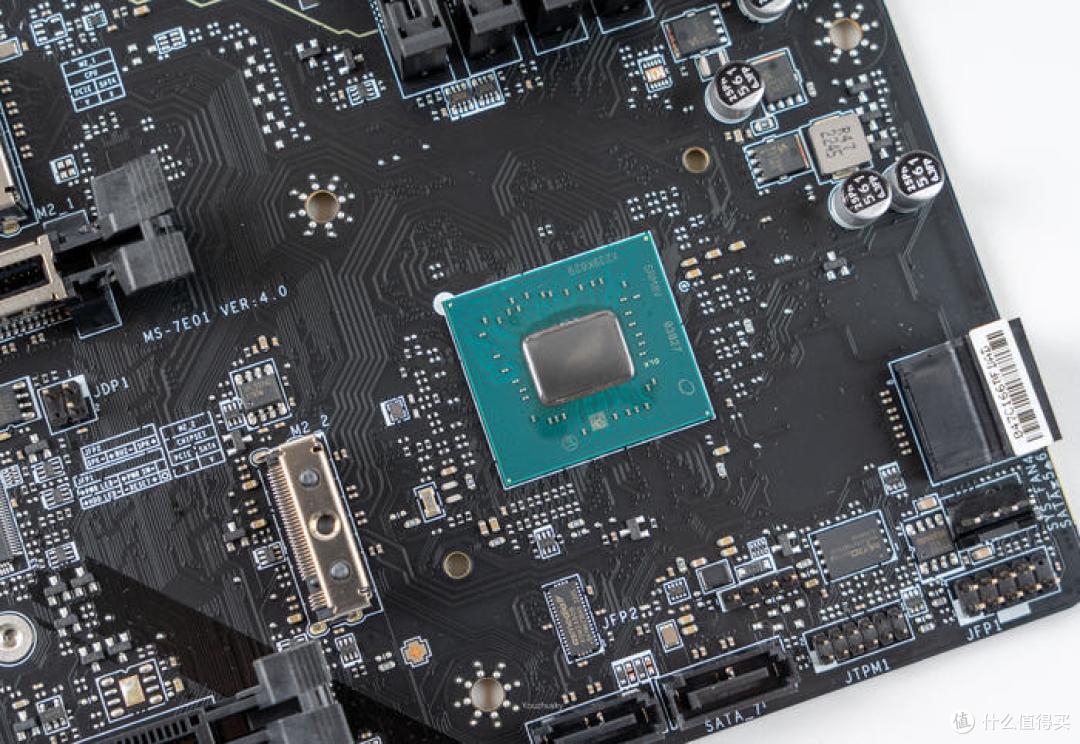

最大的那颗当然是intel这颗TDP 6W的B760芯片组

接口处主要是一些扩展芯片例如2.5G有线网口小螃蟹RTL8125BG、USB HUB的创惟GL3590、10Gbps的双口USB芯片达尔科技P13EQX

主板的主供电区域和双CPU 8P接口

CPU供电模块的PWM主控芯片瑞萨RAA229132

每相搭配一颗瑞萨RAA220075R0 DrMOS(75A)

每相搭配一颗瑞萨RAA220075R0 DrMOS(75A)，左边还有一颗美国芯源MPS的MP87670

供电元件美国芯源MPS的M2940A

声卡为ALC897，在声卡隔离区外还有一颗NUVOTON的NUC1261NE4AE为RGB灯效提供接口

NUVOTON的NCT6687D为监控芯片

拆解全家福

• 测试

本次的测试没有使用非K的13代CPU，而是使用了13700KF，看看迫击炮能不能搞定这颗基础功耗125W、最高睿频功耗253W的处理器吧，同时使用了影驰的4070TI金属大师OC来测试游戏性能，为保证处理器散热问题没有瓶颈使用的散热为九州风神冰魔方360——LT720一体式水冷，电源则是安钛克的NE850W电源保证冗余功率测试，配置清单如下：

主板：微星（MSI）MAG B760M MORTAR WIFI 迫击炮

CPU：英特尔 13代 i7 13700KF 处理器

显卡：影驰（Galax） Geforce RTX 4070TI 金属大师 OC

内存：影驰（Galax） HOF OC Lab名人堂 幻迹S RGB D5-5800 16Gx2

SSD：影驰（Galax） 名人堂HOF EXTREME 系列 1TB SSD固态硬盘

电源：安钛克(Antec) NE850W 金牌全模组电源

散热：九州风神（DEEPCOOL) LT720 冰魔方360水冷散热器

微星(MSI)MAGB760MMORTARWIFIDDR5游戏主板支持CPU13400F/13600KF/13700KF(IntelB760/LGA1700)1449元京东去购买

影驰GeForceRTX4070Ti金属大师OC12G台式机直播游戏独立显卡RTX4070Ti金属大师OC6899元京东去购买

九州风神（DEEPCOOL）冰魔方360CPU水冷散热器（无限镜像冷头/高性能马达/PWM调速/多平台易安装/LT720）799元京东去购买

安钛克AntecNE850纯白色金牌全模组/台式机电脑主机机箱电源850W（双8pin/全日系电解电容）749元京东去购买

影驰（Galaxy）1TBSSD固态硬盘M.2接口(NVMe协议)PCIe4.0名人堂HOFPro20系列729元京东去购买

测试环境

测试环境

测试显卡使用的是RTX4070TI金属大师OC，显卡和微星B760M迫击炮都是金属风格非常相配，而且都是作为中端主力吧（4070TI算是中端吧？“确实”是啊，我还只是4090标价的一半，溢价的4090则占比更少了）

正正方方的全金属造型RTX 4070TI 金属大师OC，RTX 4070 Ti采用AD104核心，提供了60组SM单元和7680个 CUDA处理器，49152KB的L2缓存，晶体管数量358亿个，显存位宽192bit，采用12GB的21Gbps速率的GDDR6X显存。另外RTX 4070TI金属大师OC则是2310Mhz的基础频率，2655Mhz的加速频率，以及285W TGP、MAX320W

测试中的RTX4070TI金属大师OC，得益于8根6mm热管的寒光星散热器，上面的3个102mm净霜风扇基本只有在高负载游戏或者是显卡占用时才会转动一下

虽然使用的是B760M迫击炮，但是为了验证主板的带载能力所以测试使用13700KF处理器，而为了不因散热影响主板测试，使用的散热器为九州风神冰魔方LT720——360一体式水冷

LT720水冷无光设计的新风扇FK120，配合新的冷头设计，来自蒙德里安“几何形体派”，呈现了不同风格的空间几何之美，开启灯效时就更加不一样了

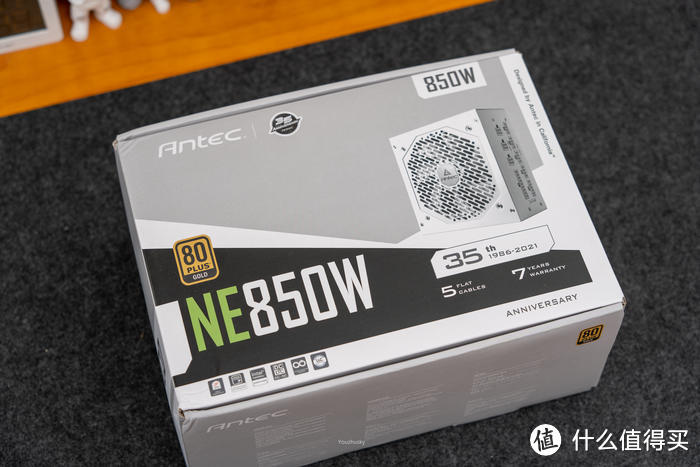

13700KF+4070TI的中端配置使用了安钛克NE850W电源，金牌认证，这款电源为安钛克35周年限量版

电源采用全日系电容和智能启停技术，LLC+DC-DC成熟方案提供强悍的交叉负载能力，并且质保为7年只换不修

测试中的安钛克NE850W，提供的纯白全模组扁线满足了白色需求

固态硬盘是影驰名人堂的HOF EXTREME系列 1TB，群联的E18控制器支持PCIE4.0和7000/5500MB每秒顺序读写性能

测试中的HOF EXTREME ,棱镜散热器可以压制PCIE4.0固态的高发热量

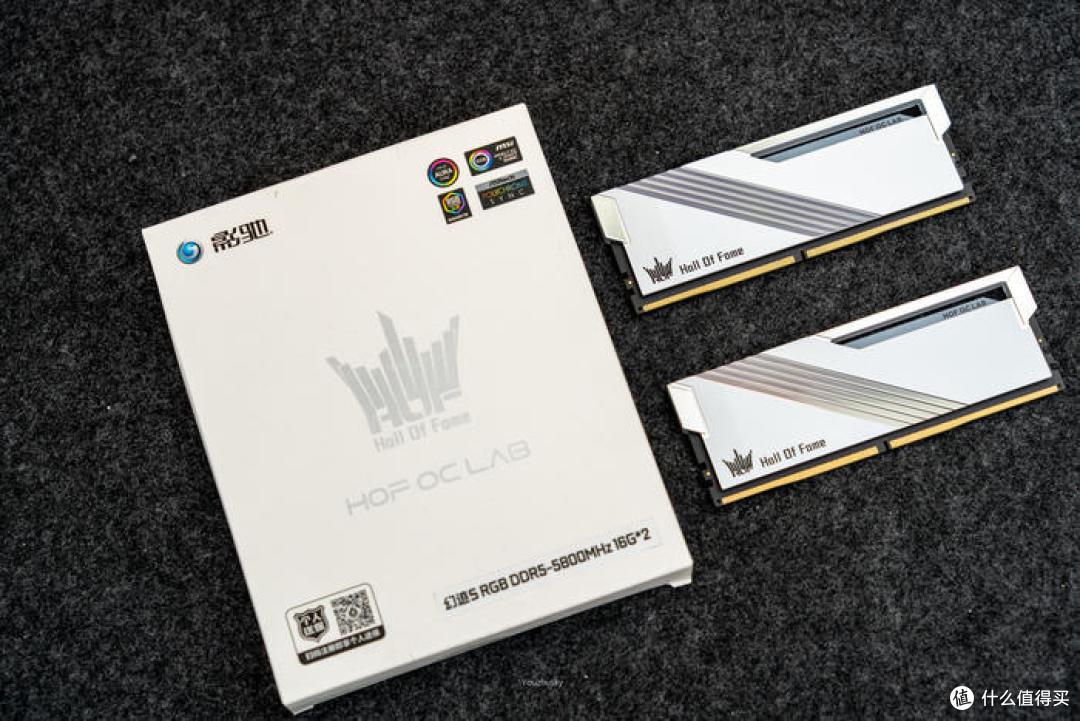

内存是影驰的幻迹S RGB DDR5-5800 32GB(16G×2)套装

测试中的幻迹S，主板联动ARGB效果

测试ing

迫击炮供电散热上的MSI

• 测试结果

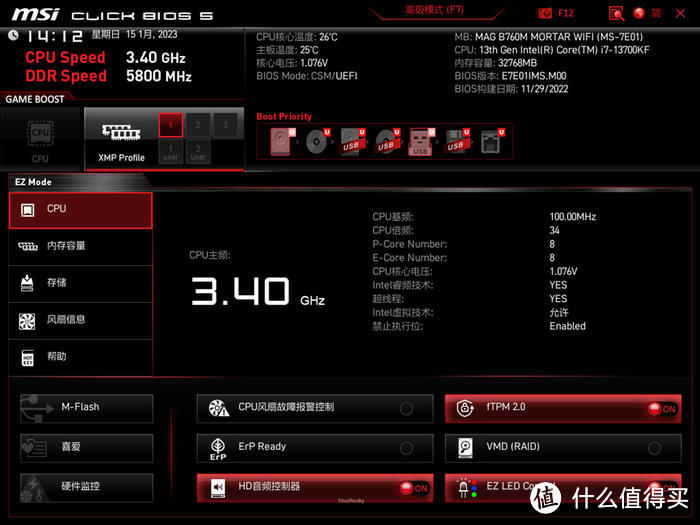

BIOS简易模式显示信息一目了然，目前只有初版BIOS，本身B760也是脱胎于B660而来，从Z790降规格而至，所以BIOS本身也算是比较稳定，后期更新应该也是从稳定性上着手吧

需要仔细调整的话，还是得按F7可进入这里的高级模式

OC选项下有对CPU和内存的多种调整选项

CPU调整页面可对超线程、P核心、E核心等多种选项的开关

内存和电压也有多种选项可调整

CPU的负载线矫正

HARDWARE MONITOR 可以对CPU、水泵、SYS FAN等多种风扇的转速曲线进行调整，默认虽然够用，但是还是可以根据夏冬天还有每个风扇的转速以及个人对声音的敏感程度进行调整

CPU-Z测试相关信息，13700KF单核单核心866.9，多核心12499.9，这个成绩基本与Z790上的差不多，可以说B760M没有影响不超频下的13代i7的性能发挥；下面显示的的是B760M迫击炮的相关信息

CineBench R23 测试 13700KF单核成绩2096，多核心成绩30899

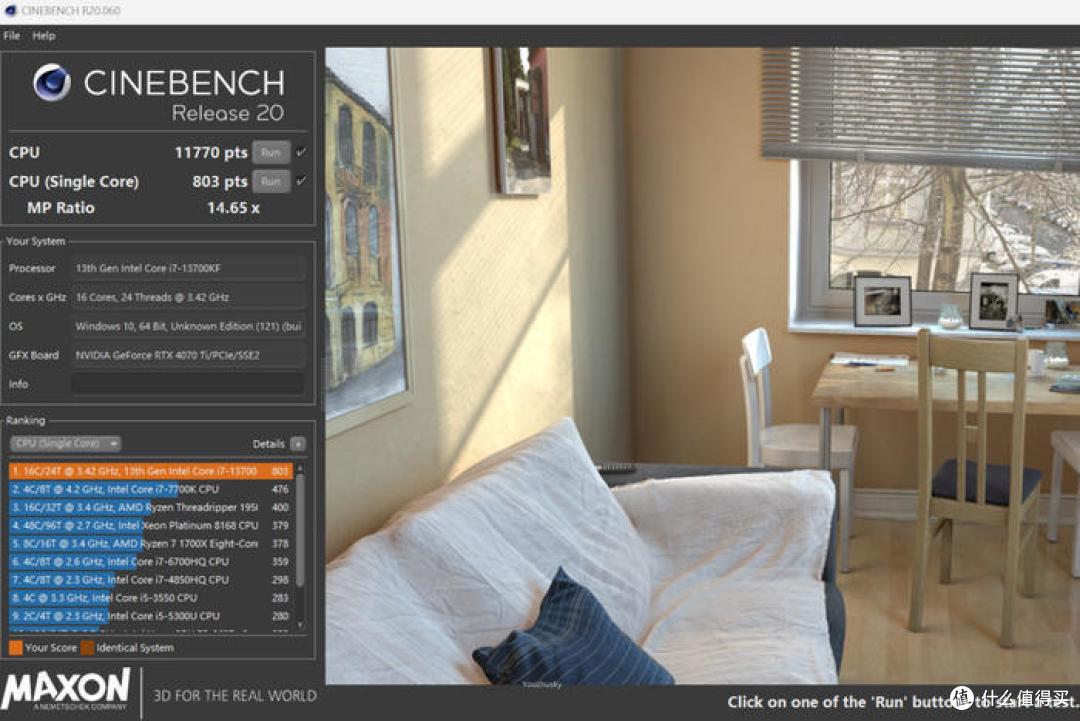

CineBench R20 测试 13700KF单核成绩803，多核心成绩11770

GeekBench 5 测试单核心成绩2062、多核心成绩20770

鲁大师显示的整个测试环境

鲁大师测试整个测试环境跑分256万

影驰名人堂 幻迹S DDR5 5800测试XMP模式下内存测试读写拷贝分别为90、80、81 GB/s，延迟71.1ns，也正常发挥出了这款内存的性能

对HOF EXTREME 1T固态进行了 CrystalDiskMark和TxBench测试也基本发挥出啦该款固态硬盘的性能

FPU单烤机测试，13700KF正常发挥功耗来到270W温度87度，也是与默认状态的Z790下性能相当，也是全核5.3G烤机没有降频

影驰RTX 4070TI 金属大师 OC

下面是3DMARK 的测试结果：

CPU PROFILE

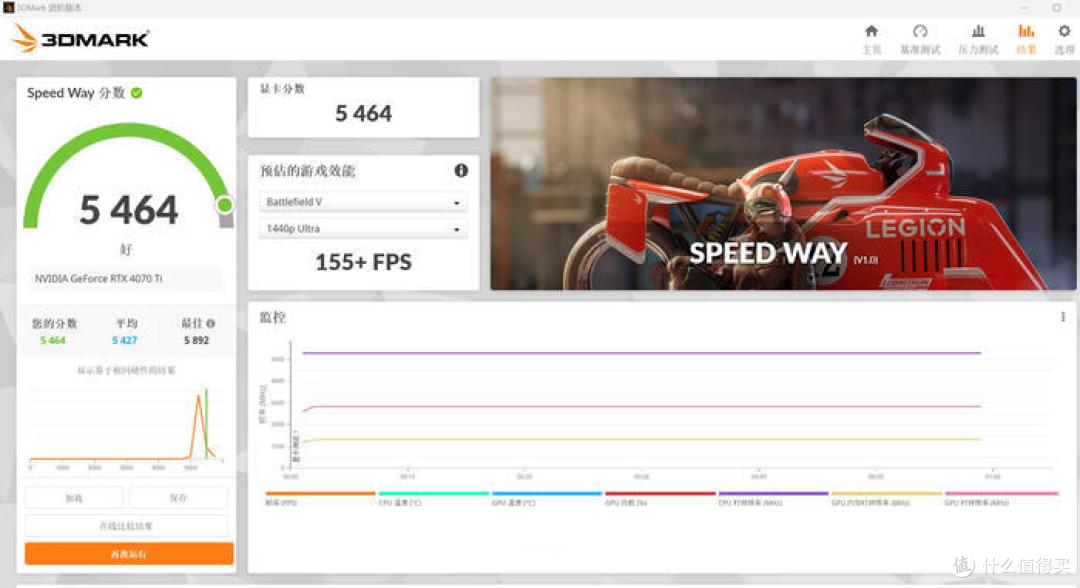

3DMARK SPEED WAY 测试显卡分数5464

3DMARK PORT ROYAL 测试光线追踪显卡分数为14207

3DMARK TIME SPY EXTREME 测试分数为10886

3DMARK TIME SPY 测试分数为22158

3DMARK FIRE STRIKE ULTRA 测试分数为13976

3DMARK FIRE STRIKE EXTREME 测试分数为26506

3DMARK FIRE STRIKE 测试分数为44537

荒野大镖客2在4K分辨率的最高特效下并开启超高性能DLSS测试平均127FPS

古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均97FPS

战争机器5在4K分辨率超高特效下测试平均85.5FPS

FARCRY6 在4K分辨率的ULTRA特效下测试平均85FPS

地平线5在4K的极端特效下测试平均102FPS

好了以上就是本次对微星MAG B760M MORTAR WIFI 迫击炮的全部测试内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
