厚桌子(带挡板)怎么使用显示器支架分享
一直以来都想把显示器用支架的桌面空间给腾出来,所以显示器支架是首选。碍于桌子下面有挡板(图1),且桌子延伸出的尺寸太窄,遂放弃。但双十一到来支架价格迎来史低,于是又开始悸动起来想要改造一番。但所有购买的支架都是常规款夹具,无法在我这种桌面夹持,同时也不想破坏桌面用穿孔的方式去安装,于是便在网上搜索相关攻略。
攻略少之又少,只搜到了两位作者的文章
思路
第一位作者展示了厚桌子也可以通过额外的金属件延长作为连接加以固定。
第二位作者展示了除了金属件延长之外可以定制一个加长的夹具以解决厚度问题。
感谢二位的分享,看完后我拓宽了思路,夹具为显示器底座及支架提供基础支撑,那么无非是让夹具以稳固的方式固定在桌面上,那么只要是满足了这个前提,垂直向夹持的固定方式就可以改变了。
设计
因为桌子边缘结构如图1,所以根据剖面设计夹持方案如下:
1.方案一
如图2所示,制作延长夹具并折弯至桌子挡板底部,安装原装夹具及额外购买的夹具。转念一想,太复杂了吧,遂放弃。
2.方案二
如图3所示,需制作延长夹具并从桌子挡板底部延长至桌面下方,网上其实是有这种方案的,如图4所示,不过桌子面板+挡板厚度已超过15cm,所以没有量产的方案可以适配。
3.方案三
思量过后,决定改进设计方案,于是设计了最终版本(图5),其中开孔及头部的尺寸均是根据原夹具的尺寸设计的,也就是先买支架,后设计。
定制
定制过程还算顺利,根据作者二模糊的订单信息,按图索骥,找到了店家,发图纸,等成品。
时间不长,快递到货,到手后检验一番。

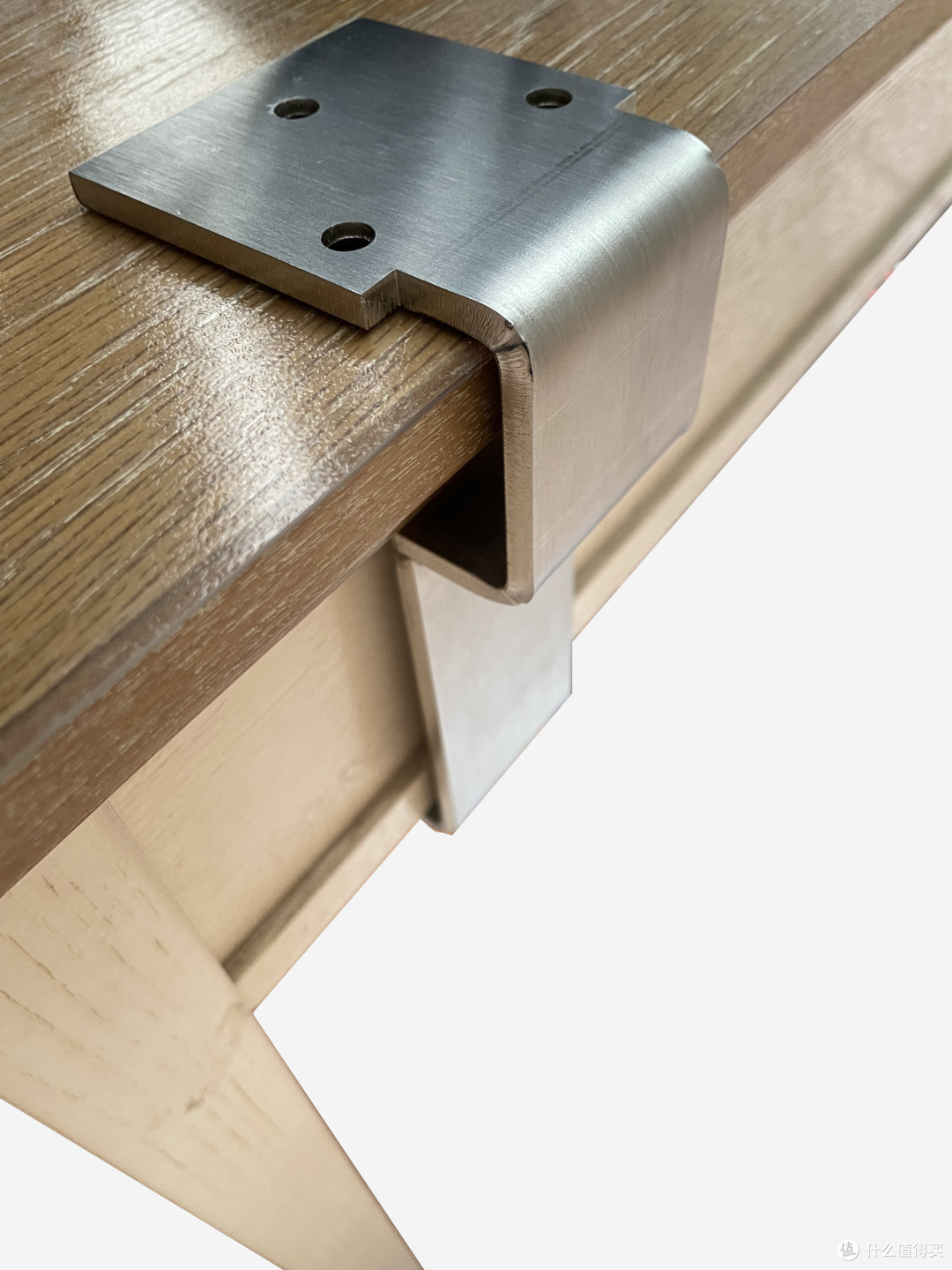

整体材质是201的不锈钢,可以看到图7无法弯折的部位采用了焊接,也是特地嘱咐店家采用满焊的方式,可以增加强度,图8可以看出蛮有分量的,图9厚度也是足够。
上桌看效果
安装

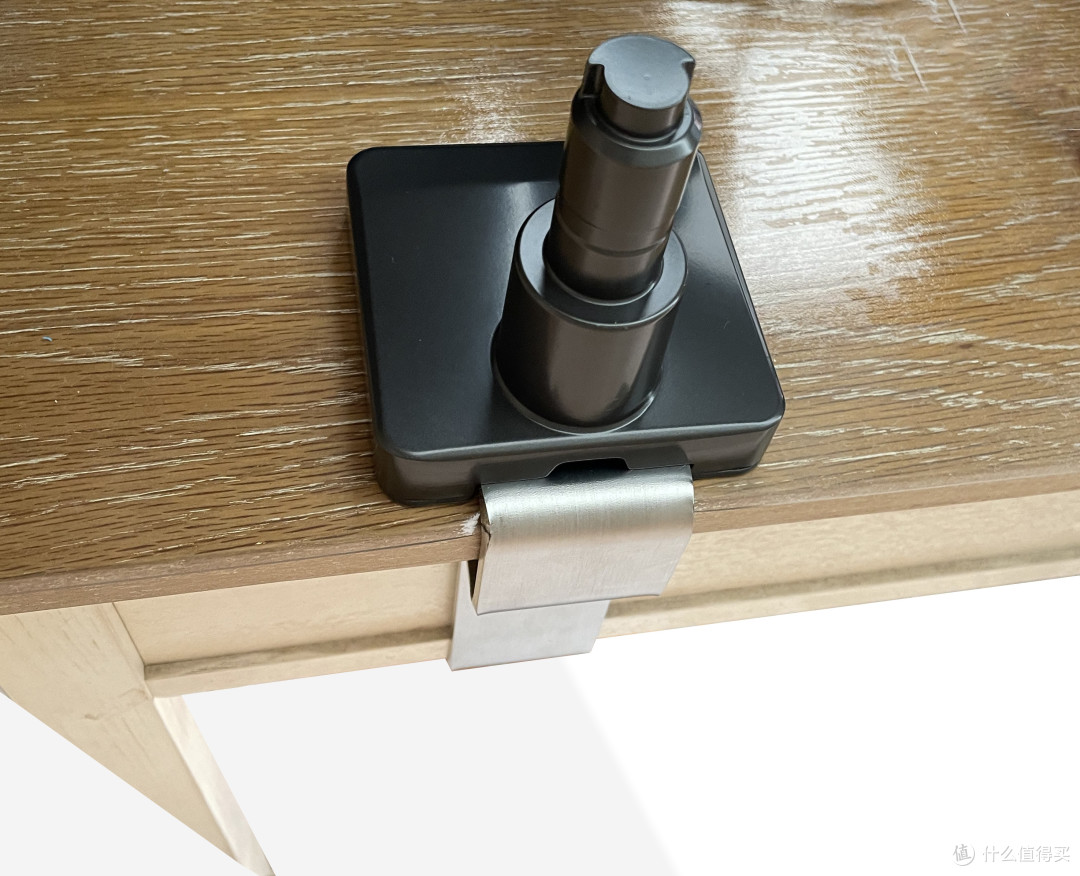

安装过程需要想一下先后顺序,首先固定支架的底座(图12),之后在安装夹具(图13),拧紧之后就可以正常安装支架了。

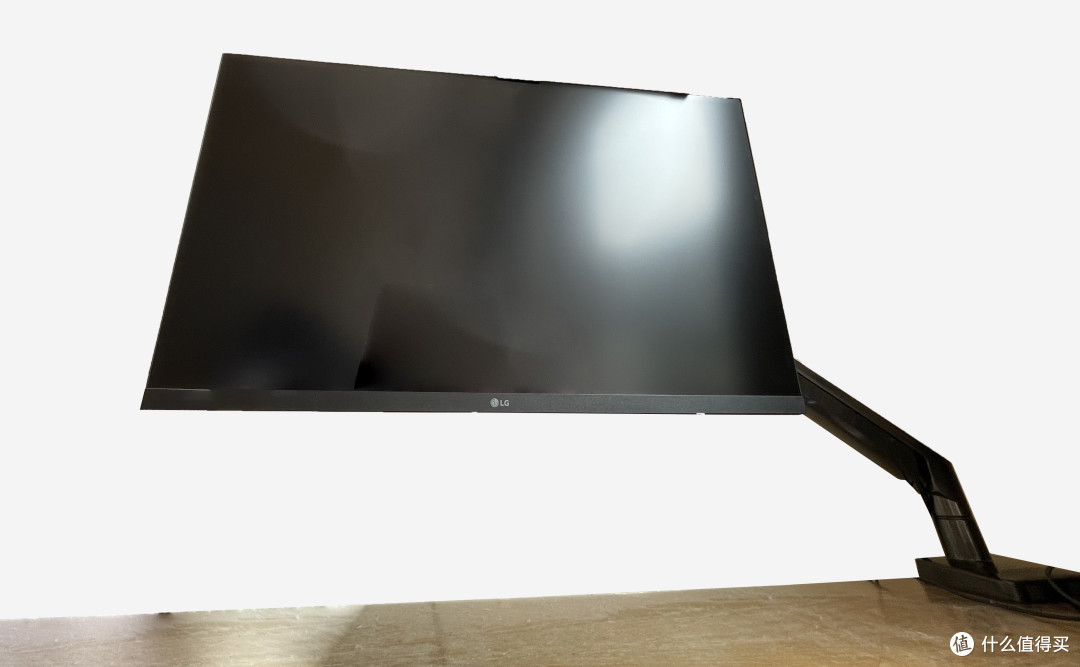

成果
总结
只要思想不滑坡,办法总比困难多
