霍尔元件 篇一：AR41F双极锁存插件霍尔开关

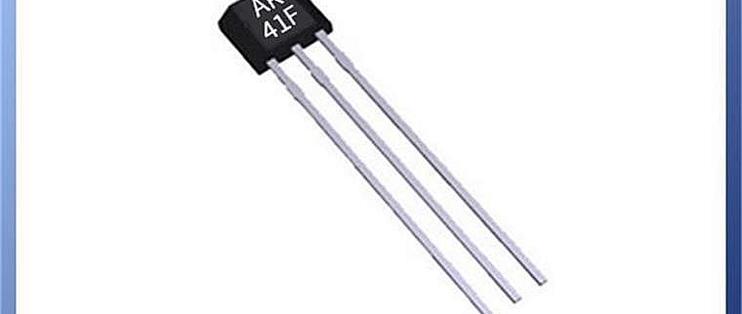

AR41F双极锁存插件霍尔开关

AR41F采用高压bipolar工艺制程，是一款耐高压双极霍尔开关传感器。该芯片内部由电压稳压单元，霍尔电压发生器，差分放大电路，温度补偿电路，集电极开路输出电路组成。输入磁感应强度，输出为数字电压信号。可耐高电压冲击，具有极强的抗噪能力。工作温度范围为-40℃至150℃，工作电压从3.8V到60V，可驱动电流最大30mA。适用于各种消费类电子、汽车和工业控制等领域。提供TO92S和SOT23-3L两种封装形式，且所有封装都符合RoHS标准。

特征：

工作电压从 3.8V 至 60V

过压保护能力 80V

ESD 性能达±4 kV

集电极开路输出

工作温度范围-40℃~150℃

电源引脚反向电压保护

适用于汽车和极端工业环境

TO92S 和 SOT23-3L 封装

典型应用：

无刷直流电机换向

速度测量

计数

角位置检测

接近检测
