【前言】

上次给弟弟装完新主机,错误的在朋友圈晒了一波手足情。表弟看了以后发来羡慕的请求,让本人也给配一台ITX主机。那行吧,毕竟他生日逐渐临近,一寻思就装台给他作为生日礼物。

将ITX进行到底!AMD锐龙3700X装机纪实

【装机思路&配件介绍】

将ITX进行到底!AMD锐龙3700X装机纪实

与弟弟那台的思路大致相同,依旧采用当前性价比极高的AMD锐龙3700X处理器。但是细节上略有不同。首先是主板的选择,上次已经体验过技嘉B550I迷你雕主板。于是这次就想换个口味,恰好表弟是微星林大的粉丝,那就安排上微星的MSI B550I Gaming EDGE WIFI主板。

京东 AMD 锐龙 R7-3700X CPU处理器 3.6GHz 2449元
实时价格18小时前已更新
去购买

表弟有NAS的计划于是放弃东芝机械硬盘,考虑到1TB性能级SSD都比较贵,所以索性上了支持PCI-E 4.0协议的十铨C440冰雪女神,仓库盘则用性价比非常高的金士顿KC2500 1TB。

在内存方面,一直认为光条杀马特,外观低调且性能不错价格又合理的产品非十铨莫属,所以选择默认就能达到3600MHz锐龙快乐频率的冥神3600 8Gx2套装。

其次考虑到极有可能在未来更换上RTX 3080之类的显卡,遂电源方面选择海盗船的SF750白金。

京东 USCORSAIR 美商海盗船 SF750 电脑电源 (750W) 1399元
实时价格18小时前已更新
去购买

显卡使用珍藏多年的公版卡NVIDIA GTX1060 6G。理由是觉得非公显卡热量容易在机箱内积聚,从而影响到CPU散热。而10系公版的抽风设计,保证了2个发热大户的热量排出互不干扰,最大限度发挥各自性能。反正现在买新显卡等于耍猴,还是等明年的3080大量铺货再看看更好,这段时间就用1060勉强维持一下。

京东 GALAXY 影驰 GeForce RTX 3080 黑将 显卡 10GB 5499元起
实时价格18小时前已更新
去购买

由于不想厚此薄彼,配置也就基本相似。上一台装的是乔思伯A4,这次依旧选用熟悉的老盆友——乔思伯A4 ver1.1。

京东 JONSBO 乔思伯 A4 Ver1.1版本 机箱 银色 799元起
实时价格18小时前已更新
去购买

将ITX进行到底!AMD锐龙3700X装机纪实

介于他是个微星笔记本的粉丝,那微星B550I Gaming EDGE WIFI主板必须安排上,而本人喜添B550 ITX主板收集进度(2/3),下次再装台败家之眼就功德圆满了。

将ITX进行到底!AMD锐龙3700X装机纪实

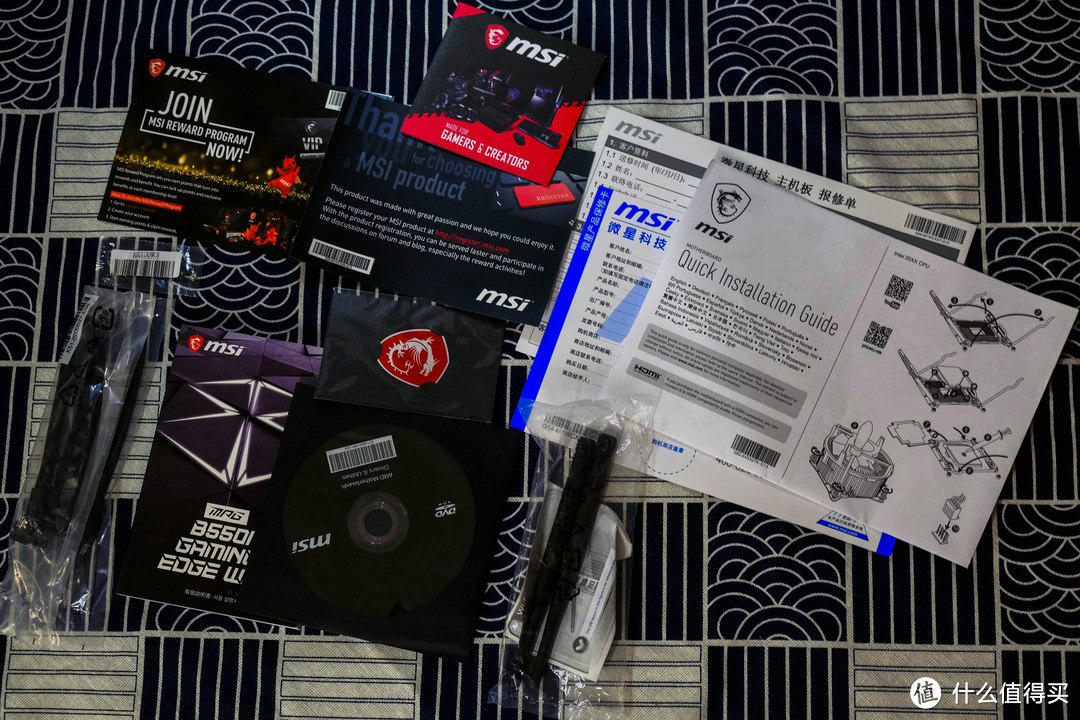

随主板赠送的配件相当齐全,感谢信、微星俱乐部邀请函、产品推广册、SATA3硬盘线、M.2螺丝、“筷子”WIFI6天线、金属信仰贴、防弹说明书(含快速导读)以及一张上古可见使用的驱动光盘。

将ITX进行到底!AMD锐龙3700X装机纪实

主板上的电子元器件铺设的十分密集,毕竟是尺寸受限的Mini-ITX板型。主板的各种可供接驳接口主要在右侧和下部,虽然版型小巧但是麻雀虽小五脏俱全。

将ITX进行到底!AMD锐龙3700X装机纪实

在空间有限的情况下,微星B550I Gaming EDGE WIFI主板把主M.2接口放在南桥芯片上面。通过金属卡托在固定SSD的同时,也负责将南桥的热量更快排出。

将ITX进行到底!AMD锐龙3700X装机纪实

SSD托盘下面有被硅脂包裹的南桥芯片,同样是来自ASMEDIA的产品。不同于X570自家操刀的芯片,不需要安排那么多PCI-E通道,功耗和发热自然也是小了不少。即便如此微星也安排上了一系列的散热措施,尽可能让热量散发出去。

将ITX进行到底!AMD锐龙3700X装机纪实

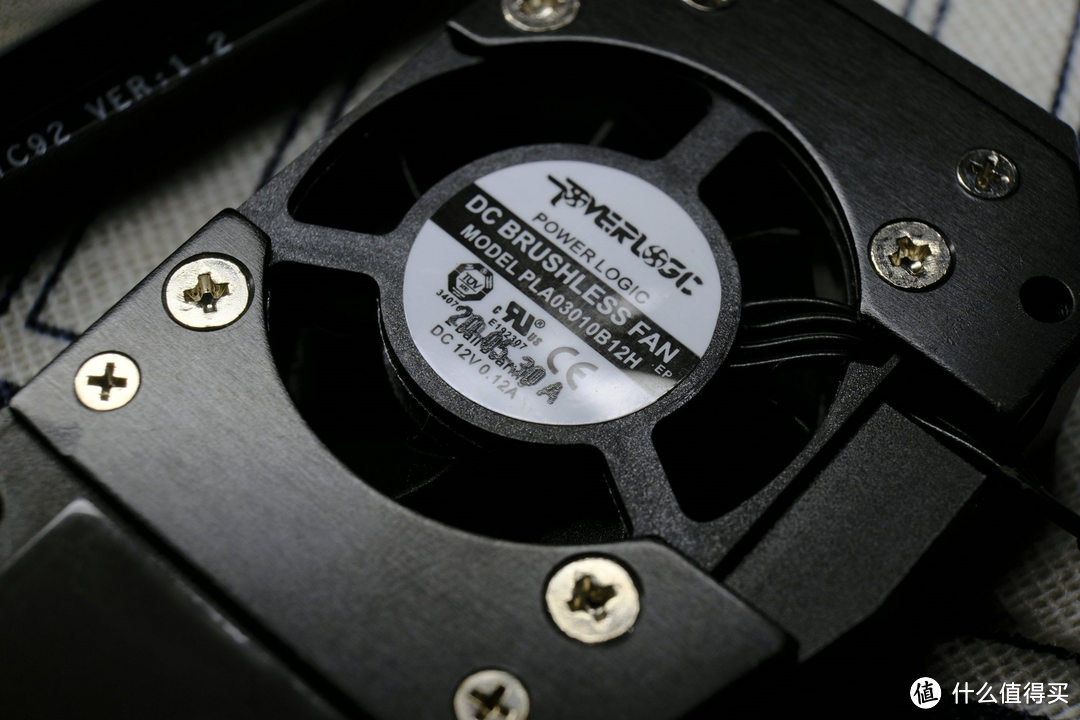

原本以为小风扇为了达到散热效果,高转速不可或缺,同时带来了巨大的噪音。但微星主板上的无刷风扇在使用过程中非常安静,令人十分惊喜。

将ITX进行到底!AMD锐龙3700X装机纪实

主板为8+2+1相数字化供电系统,核心供电部分的PWM控制器为MPS公司MPS2007/MP2855,可惜MPS公司并未公布此控制器的详细性能参数。

将ITX进行到底!AMD锐龙3700X装机纪实

在PWM控制器左侧,布有10颗DrMOS,右侧有1颗,提供8+2+1相供电。同样为MPS的新型产品,较为mini的尺寸也更适用于使用在Mini-ITX规格板型上,单颗DrMOS最大可承载最大60A电流。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

无线网络部分使用的是来自隔壁牙膏厂的AX200 WIFI6无线模块,支持OFDMA和双向MU-MIMO功能,可提供最高2400Mbps的高速无线体验以及蓝牙功能。

将ITX进行到底!AMD锐龙3700X装机纪实

而有线网络部分则使用一颗来自小螃蟹瑞昱的RTL8125B芯片,这应该是目前最为主流的2.5G以太网络解决方案。且在小螃蟹网卡的附近还安排了一个MXIC芯片用于存储数据,也方便安排流量监控等功能。

将ITX进行到底!AMD锐龙3700X装机纪实

BIOS芯片是来自MXIC的NOR型存储器,容量为32MB,可以在提供图形化BIOS界面的情况下塞进更多的内容以支持更多的CPU型号。等ZEN3发布后,也能通过更新BIOS和微码轻松支持。

将ITX进行到底!AMD锐龙3700X装机纪实

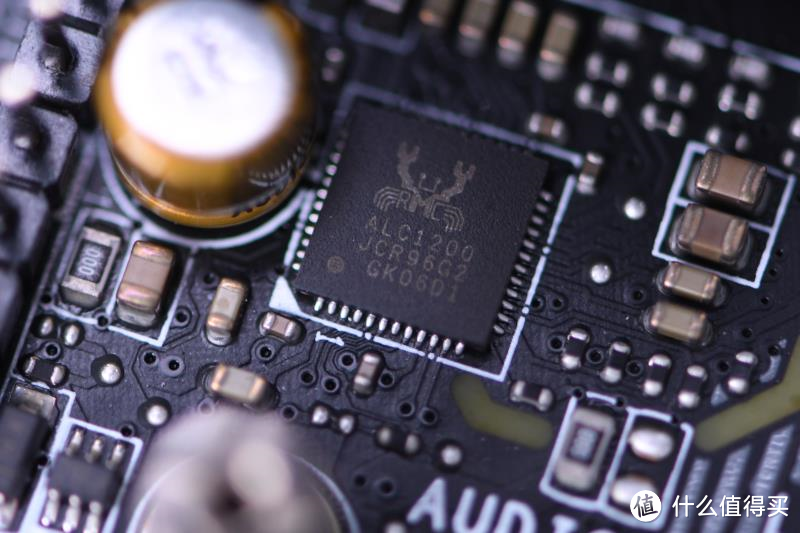

音频方面,使用的仍为小螃蟹瑞昱的ALC1200芯片。这颗小家伙虽体积不大,但却是目前小螃蟹家的旗舰,配合日本尼吉康专业音频电容,带来更为纯净的音频体验。而电容金色的点缀也给主板添上了画龙点睛的一笔。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

主板的IO控制器来自于这颗NUVOTON的NCT6687D-R芯片,它掌控着主板上各式各样的IO接口,名副其实的IO管家。

将ITX进行到底!AMD锐龙3700X装机纪实

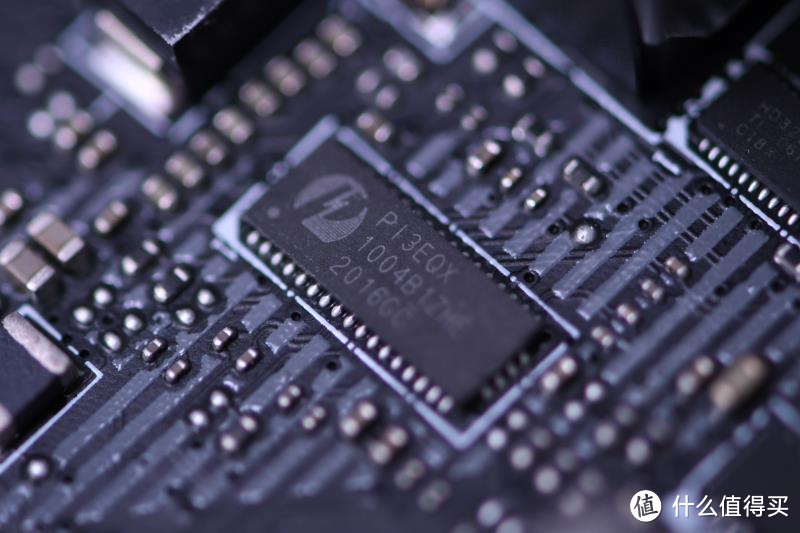

在PI3EQX1004B芯片的帮助下,主板可为前面板提供一枚USB 3.2 GEN1 TYPE-C接口。

将ITX进行到底!AMD锐龙3700X装机纪实

主板原生带有一颗USB Type-C接口,可通过接驳机箱前面板的USB延长线,完成对前面板USB TYPE-C接口的支持。

将ITX进行到底!AMD锐龙3700X装机纪实

主板背面的右上侧,有一颗DA20ACFDPC芯片,似乎是用于控制HDMI视频输出的,但是没有找到具体资料。

将ITX进行到底!AMD锐龙3700X装机纪实

处理器方面仍旧是特挑的20批次锐龙R7 3700X,上次弟弟那颗3700X体质就较为不错,功耗和散热的压力都不是太大。这次也毫不犹豫的再来一颗,盒装在更有保障的同时,原包装做抽纸盒也是不错的选择。

将ITX进行到底!AMD锐龙3700X装机纪实

内存使用的是十铨T-FORCE DARKZ冥神3600 8G*2套装。京东的活动价经常500多就能入手的CJR颗粒内存,XMP较为保守只给到了3600C18-22-22-22-42。基本上都能3600C16走起,性价比十分高的条子,就差RGB了。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

最开始在思考要不要用上次那块东芝机械硬盘,但是考虑到会占用一个底部风扇位和他不需要那么多“学习资料”的情况下,那前后2个M.2接口足以满足需求。

将ITX进行到底!AMD锐龙3700X装机纪实

这块占用了4根PCI-E 4.0通道的性能怪兽,达到恐怖的5000MB/S读取以及4400MB/S写入。除每代都买不起的星星星9X0 Pro系列,应该是目前最速阵营。

将ITX进行到底!AMD锐龙3700X装机纪实

在SSD正面的颗粒上,附有十铨C440冰雪女神特有的陶瓷散热片。可惜微星B550I主板自带散热马甲,在装机过程中必须拆下,失去了原有风采。

将ITX进行到底!AMD锐龙3700X装机纪实

十铨C440冰雪女神使用群联PS5016-E16主控芯片,SK hirix缓存颗粒以及3D NAND TLC存储颗粒,这套成熟方案成就了几乎市面上所有PCI-E 4.0的SSD。

将ITX进行到底!AMD锐龙3700X装机纪实

当然海力士512MB缓存颗粒也没有缺席,通过把主控大缓存和外挂单独内存颗粒,让数据分级写入有了更大的缓冲空间,高性能保持得更为持久,提高硬盘吞吐效率。

将ITX进行到底!AMD锐龙3700X装机纪实

主板背面的M.2接口安排了块1TB金士顿新品KC2500作为仓库盘,一共2TB的SSD用来存些软件和游戏应该是够用了。

将ITX进行到底!AMD锐龙3700X装机纪实

包装内随SSD附赠一套散热马甲,帮助SSD能在高负载时快速带走热量,降低热衰风险。但乔思伯A4背面需要用PCI-E转接卡连接显卡,无法放下这么“胖”的散热马甲。突然想起,十铨冰雪女神那块陶瓷散热片不是还在吗?安排上!

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

SSD正面由4颗96层TLC NAND存储颗粒与主控组成。不过颗粒金士顿后期打磨过,型号和性能不明。

将ITX进行到底!AMD锐龙3700X装机纪实

主控使用慧荣科技SM2262EN主控芯片,市售许多NVME 1.3 PCI-E 3.0 ×4 SSD都是使用这颗主控。读写也由上代KC2000的3200MB/S和2200MB/S提升到3500MB/S和3000MB/S。

将ITX进行到底!AMD锐龙3700X装机纪实

由于无法使用自带马甲,眼光一转,十铨冰雪女神那块陶瓷散热片不是还在吗?贴上马甲后,这俩SSD瞬间给人一种“双兔傍低走,安能辨我是雌雄”的既视感。

将ITX进行到底!AMD锐龙3700X装机纪实

供电是机器中最分核心的部件,由于考虑表弟极有可能更换上RTX 3080之类的显卡,使用海盗船旗舰SFX电源——海盗船SF750白金电源。

将ITX进行到底!AMD锐龙3700X装机纪实

海盗船SF750电源是100×63.5×125mm标准规格SFX电源,额定功率750W,通过80Plus白金认证。电源自带9cm风扇,支持低负载下停转来确保静音。单路12v就达到62.5A的大电流,带锐龙3900X+RTX 3080应该够。

将ITX进行到底!AMD锐龙3700X装机纪实

CPU散热方面使用海盗船H100i RGB PRO XT,相较上代,风扇换成性能更强但不带RGB的版本,冷头也换成240旗舰一体式水冷H100i铂金版同样造型的样式。

将ITX进行到底!AMD锐龙3700X装机纪实

海盗船水冷可以通过ICUE软件进行控制灯光转速等属性。但单独采用线材与主板连接,容易显得线路杂乱。目前主流一体式水冷更多应该会考虑走各家板厂的灯效ARGB线路,降低线材的同时做到神光同步。

将ITX进行到底!AMD锐龙3700X装机纪实

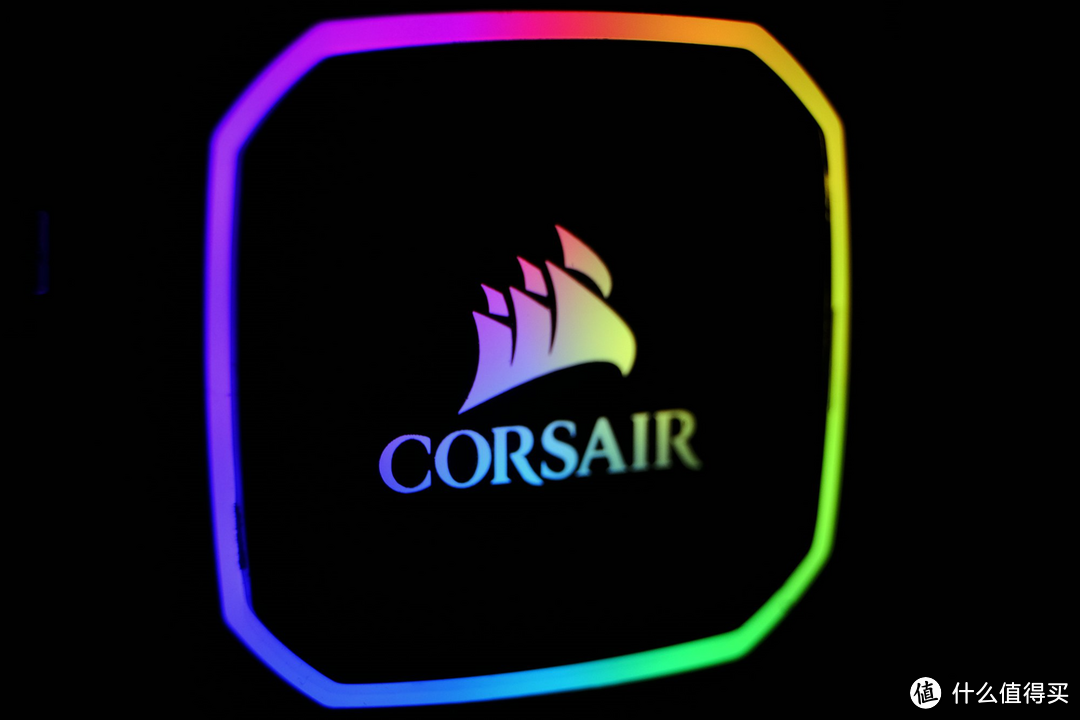

当然小钢炮还是以性能为主比较好,RGB神马的,不必太过于追求。更何况冷头和旗舰铂金版H100i是同款,在漆黑机箱中也是分外好看。

将ITX进行到底!AMD锐龙3700X装机纪实

为了组成乔思伯A4机箱的垂直风道,机箱底部使用2颗安钛克星云风扇。因为不确定表弟以后会不会去使用RGB功能,先优先考虑12CM的大风压、风量的RGB扇子,其次考虑静音。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

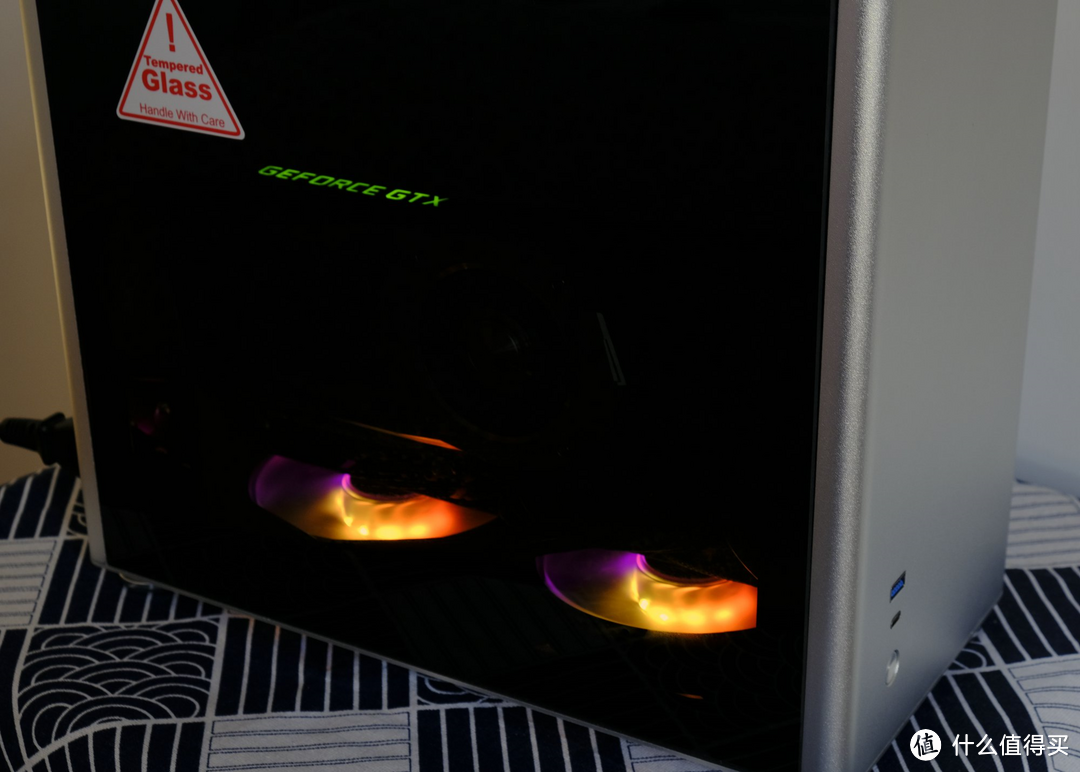

不过失算的是,忽略了海盗船H100I RGB XT PRO的风扇并没有灯光。导致机箱底部五光十色,机箱顶部黯然失色。有点翻车。。。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

【性能测试】

默认设定CPU会开启BOOST,单核分数达到4.4Ghz的水平,所以单核心分数较强些。但也因为单核心拿走了更多的电力供应和散热,其他几个核心会处于较低功率状态,多核心分数则会弱一些。

将ITX进行到底!AMD锐龙3700X装机纪实

在CineBench R20中,3700X默认状态跑出4574分的多线程分数,在八核心十六线程处理器中还是非常不错的。

将ITX进行到底!AMD锐龙3700X装机纪实

默认XMP状态下十铨T-FORCE DARKZ冥神3600内存提供1800MHz的快乐FBLCK频率,通过AIDA64的内存带宽测试可以看出延迟在70.5ns。

将ITX进行到底!AMD锐龙3700X装机纪实

得益于群联主控与PCI-E 4.0的加持,十铨T-FORCE C440冰雪女神的成绩算是十分亮眼。ASSSD测试中总分高达6813分,顺序读写更有是4.2GB/S和3.96GB/S,这在以往PCI-E 3.0盘上是完全无法想象的。

将ITX进行到底!AMD锐龙3700X装机纪实

CDM测试项目读取速度更是接近了5GB/S,写入也达到了4.2GB/S,非常亮眼。

将ITX进行到底!AMD锐龙3700X装机纪实

反观金士顿KC2500 1TB,虽说并未给上最新的PCI-E 4.0协议加持,性能上也没有多么夸张和亮眼。但是其稳定的极佳表现,作为机器的仓库盘那是相当合适,ASSSD中得分也达到了3805分的上游水准。

将ITX进行到底!AMD锐龙3700X装机纪实

在CDM项目中,读取几乎达到了PCI-E x4 3.0的极限3.1GB/S。

将ITX进行到底!AMD锐龙3700X装机纪实

默频下CSGO跑到300FPS,对于一般玩家来说足够用。想想当年AMD翼龙955似乎就能如此,CSGO真是在优化上一步步靠近育碧啊。

将ITX进行到底!AMD锐龙3700X装机纪实

《DOOM永恒》,1080P几乎全开特效也能120FPS流畅玩耍,杀戮的快感能流畅感受。

将ITX进行到底!AMD锐龙3700X装机纪实

RIDE3也能超过60FPS玩耍,但是游戏过程中,显卡几乎是满载运行,仿佛就是单烤显卡。这里也体现了公版GTX1060的优势。即使显卡满载运行,由于涡轮的风道设计,显卡的热空气并不会影响CPU,极大程度的保障两者都能满血运行。

将ITX进行到底!AMD锐龙3700X装机纪实

【超频测试】

GPU自10系列开始,官方的自动超频基本上榨干了显卡极限。再往上有点得不偿失,于是超频主要在CPU和内存时序部分。CPUZ跑分上虽然单核提升不大,毕竟没有单核自动睿频到4.4Ghz的状态跑分高,但是多核心性能提升不少,达到了5433分。

将ITX进行到底!AMD锐龙3700X装机纪实

首先是CPU部分,很简单的抄作业,第一次设定的是比较保守的4.2Ghz 1.2v电压,同时开启了最高等级的防掉压。CineBench R20多线程分数为4910分。

将ITX进行到底!AMD锐龙3700X装机纪实

内存时序与上次给表弟的所设定相同,一次点亮16-19-19-19-39。虽然可能还有提升的空间,但这次就算了,表现已经较为满意。频率由于原厂XMP调教的3600Mhz基本满足AMD锐龙R7 3700X的FCLK,所以也不动了。 经测试压缩CL时序到16后内存延迟突入了70ns大关为69.7ns。

将ITX进行到底!AMD锐龙3700X装机纪实

同样测试了一局csgo,按照以往的经验,一般测试时长越长,说明战况越发焦灼。那更高闪光弹致盲,烟雾浑水摸鱼等场景,将导致较低帧数的频繁降临,带来更低的平均帧数,超频后的平均帧数达到322FPS。

【全文总结】

本次装机最大的失算就是误以为H100I把型号里RGB标的那么大,却失去了上代的RGB风扇,换来的是性能更好却无RGB的风扇。并同时将风扇灯光控制的4pin接口换成了3pin接口,提高了更换风扇的成本。也让这台机器的顶部显得空落落的,算了还是关了RGB吧,眼不见心不烦。

将ITX进行到底!AMD锐龙3700X装机纪实

将ITX进行到底!AMD锐龙3700X装机纪实

这次的生日装机大作战算是告一段落,锐龙系列再一次证明自己是可以将性能与价格做到同时让人说出YES!似乎20批次的出现就是为了让人们坚信AMD的确YES!也越发让本人期待ZEN3的表现会给人带来何种的惊喜。
