微星Creator X299主板评测:内容创作者的最佳搭档

2019-11-27 16:50:36 1点赞 1收藏 0评论

Intel今日终于解禁了基于Cascade Lake-X架构的第十代Core X系列处理器,最高端的是18核的Core i9-10980XE,它是首款采用Intel DL Boost技术实现AI加速的高端台式机,借助它的力量,AI推算速度比上一代提高了2.2倍,此外Cascade Lake-X架构与现在Skylake-X架构相比有个不太明显的变动就是CPU所提供的PCI-E 3.0通道数量从44条增加到48条,接口依然是LGA 2066,X299主板可以使用第七、第九和第十代的Core X系列处理器。

微星Creator X299主板评测:内容创作者的最佳搭档

所以台系厂商都借此机会推出新的X299主板,微星也第一时间发布了Creator X299、X299 Pro 10G和X299 Pro三款产品,当中的Creator X299是最为豪华的,它脱胎于此前的MEG X299 CREATION,两者都是E-ATX,版型是相似的,不过配色换成了黑色为主调,也加入了一体式I/O背部使其与高端旗舰的角色更适配,我们也在第一时间拿到了这款主板。

微星Creator X299主板评测:内容创作者的最佳搭档


微星Creator X299基本介绍

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299强化了灯光方面的设计,在PCH散热器和I/O装甲上加装了水晶状的透镜,通电后灯光亮起会让主板颜值暴增,功能方面,主板加入了对USB 3.2 Gen2x2接口的支持,此前的RTL8125 2.5Gbps网卡也升级到Aquantia AQC107 10Gbps网卡,无线网卡也从WiFi 5升级到WiFi 6,主板供电没变,依然是超豪华的12相CPU供电,3个8pin供电接口,配送一块M.2 Xpander-AERO扩展卡,可以扩展出4个直连CPU的M.2 22110接口,还有一块THUNDERBOLT M3扩展卡。

内存接口

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

LGA 2066 CPU插座两侧各有四条DDR4内存插槽,全部都是单边卡扣设计并且有金属装甲包裹,可支持DDR4-4266+的内存频率,最大容量256GB。

PCI-E插槽

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

主板提供了四条PCI-E x16插槽,均由CPU所提供,全部都有钢铁护甲加固,三个M.2 22110接口全部都有M.2散热器照顾,这三个M.2接口中只有第一个是连接PCH的,它支持PCI-E 3.0 x4和SATA 6Gbps,第二和第三个M.2接口是直连CPU的,只支持PCI-E 3.0,由于有两个直连CPU的M.2接口,再加上CPU的PCI-E通道数有48条、44条和28条三种可能性,所以PCI-E插槽的工作状况会比较复杂。

当使用48条PCI-E通道的CPU,也就是第十代Core X时,PCI-E插槽可工作在x16/x0/x16/x8或x8/x8/x16/x8模式;


当使用44条PCI-E通道的CPU,也就是第九代和第七代Core X的i9时,PCI-E插槽可工作在x16/x0/x16/x8或x8/x8/x16/x8模式,但如果第三条M.2插槽被占用时PCI_E4接口会工作在x4模式;


当使用44条PCI-E通道的CPU,也就是第七代Core X的i7时,PCI-E插槽可工作在x16/x0/x8/x0或x8/x8/x8/x0模式,第四条PCI-E插槽是完全失效的。

存储接口

微星Creator X299主板评测:内容创作者的最佳搭档

主板提供了八个SATA 6Gbps接口,一个U.2接口,这个U.2接口是连接PCH的,支持PCI-E 3.0 x4,两个前置USB 3.2 Gen 1扩展针脚,前置USB 3.2 Gen 2 Tpye-C接口一个。

背部I/O接口

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299的I/O装甲是全金属的,而且有一定厚度,再加上已预装好的一体式I/O背板,整个I/O部分被包得严严紧紧的,有极佳的保护能力和电磁屏蔽能力。

背板接口包括一个PS/2接口,两个USB 2.0接口,七个USB 3.2 Gen 1接口,一个USB 3.2 Gen 2x2 Type-C接口,一个Intel I219V千兆网卡,一个Aquantia AQC107万兆网卡,Intel AX200无线网卡,支持WiFi 6和蓝牙5.0,音频接口包括一个光纤S/PDIF输出和5个镀金的3.5mm口,两个按键分别是清空CMOS和Flash BIOS Button,它配合旁边白色框的USB 2.0接口可以在不安装CPU、内存、显卡的情况下刷入新BIOS。

主板其他细节与拆解

微星Creator X299主板评测:内容创作者的最佳搭档
去掉全部散热器后的主板PCB

微星Creator X299主板评测:内容创作者的最佳搭档
这主板用了8层的PCB,真够豪华的

12+1+1相供电设计

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

这主板的供电配置和MEG X299 CREATION主板是完全一样的,有三个8pin CPU供电接口,采用了12+1+1相供电,12相核心供电,1相VTT供电和1相辅助供电,其中核心和VTT供电被布置在主板顶部,辅助供电则在CPU与PCI-E插槽之间,供电是散热也挺强的,CPU核心的散热器有热管一直连接到I/O部分的另一个散热器,有足够大的散热面积去降低Mosfet的工作温度。

微星Creator X299主板评测:内容创作者的最佳搭档

但是用料就有些不一样了,主板使用了英飞凌最新的原生16相供电PWM控制器XDPE132G5C,所以不用倍相器就能驱动12+1相供电,每相供电都配备一个Intersil ISL99390,单颗最大输出电流是90A,比MEG X299 CREATION的更为强劲。而用的电容是一样的,二级滤波电容是是扁平的聚合物电容,一级滤波电容则是日化的黑色定制固态电容。

主板散热模组

微星Creator X299主板评测:内容创作者的最佳搭档

CPU供电MosFET上覆盖有散热器,还有一根热管连接旁边的I/O装甲,其实这个I/O装甲就是一个庞大的散热器,它上面刻画出不少的散热鳍片增大自身散热面积,而且这装甲本身是一块很大的铝块,有较大的热容,另外这个I/O装甲除了帮CPU供电散热外还压着Aquantia AQC107万兆网卡和Asmedia ASM3242 USB 3.2 Gen 2x2转接芯片。

Audioboost音效增强系统

微星Creator X299主板评测:内容创作者的最佳搭档
声卡依旧是小螃蟹Realtek ALC1220,外加Chemi-Con专业音频电容,音频电路位于主板左下的独立PCB空间

微星Creator X299主板评测:内容创作者的最佳搭档
前置音频输出还配备OP1652耳放

主板上其他的一些东西

微星Creator X299主板评测:内容创作者的最佳搭档

内存插槽旁边有电压测量点、一键超频按键、Debug LED和简易Debug LED

微星Creator X299主板评测:内容创作者的最佳搭档

主板底部有电源和重启的触点开关,BIOS切换切换开关,那个5针接口是用来连接雷电3扩展子卡用的

微星Creator X299主板评测:内容创作者的最佳搭档
Aquantia AQC107万兆网卡

微星Creator X299主板评测:内容创作者的最佳搭档
Intel Wi-Fi 6 AX200无线网卡

微星Creator X299主板评测:内容创作者的最佳搭档
Asmedia ASM3242芯片为主板提供一个USB 3.2 Gen 2x2接口

微星Creator X299主板评测:内容创作者的最佳搭档
前置USB 3.1 Gen 2 Type-C扩展接口是由Asmedia ASM3142芯片所提供的

M.2 Xpander-AERO Gen 4和THUNDERBOLT M3扩展卡

微星Creator X299主板评测:内容创作者的最佳搭档

配件里有M.2 Xpander-AERO Gen 4扩展卡和THUNDERBOLT M3扩展卡,前者相当强调自己是支持PCI-E 4.0的,然而目前Intel平台并不支持,它是一块PCI-E x16的M.2 SSD扩展卡,可以把PCI-E x16拆分成四个PCI-E x4,接入4只M.2 SSD,甚至可以自由组RAID,同时为保证4只M.2 SSD不会过热掉速,采用MSI 独家TORX fan风扇技术专利扇叶设计。

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

这块扩展卡可以安装四个M.2 22110的SSD,每个SSD都准备了一个温度探头,可以使用微星的软件查看SSD的温度状况,散热器则是纯铝的,还有个6pin供电接口。

微星Creator X299主板评测:内容创作者的最佳搭档

THUNDERBOLT M3扩展卡是这款主板的另一个特色配件,它上面有两个DP输入口和两个USB 3.1 Type-C的雷电3接口,可提供完整的4K视频体验,还可以通过Daisy-chain菊花链技术连接多达6个的雷电设备,可同时传输视频和文件,大大提升工作效率。

主板上的灯光

主板上有两处会发光的地方,一是I/O装甲上面,另一个则是主板PCH散热器上面,采用了水晶状的透镜,通电亮灯后相当漂亮,主板还有一个4pin RGB接口、两个3pin ARGB接口和一个海盗船专用扩展口可扩展各种灯光设备。

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档


Creator Center

微星Creator X299主板评测:内容创作者的最佳搭档

主板定位明确,面向创作者,所以微星Creator X299可以使用Creator Center,它其实整合了微星的多款软件,比如微星的CPU超频工具、系统监测器、网络优化、Mystic Light等等,它可以快速调整整机的系统环境设置,有预设的高性能、均衡、静音及省电等四种模式。

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

而在创作者模式这一主界面里,这款创作者中心软件可以识别到多款创作类的应用,adobe全家桶、Director系列、MAGIX系列、SoildWorks、3ds Max、AutoCAD、Vegas等均可进行系统性能上的控制,例如当有一款或多款应用软件运行时,可以选择分配给它们的运行优先权、优化GPU或内存效能,以及执行的处理器线程数目等,为多任务多线运行提供更好的优化模式。

主板BIOS介绍

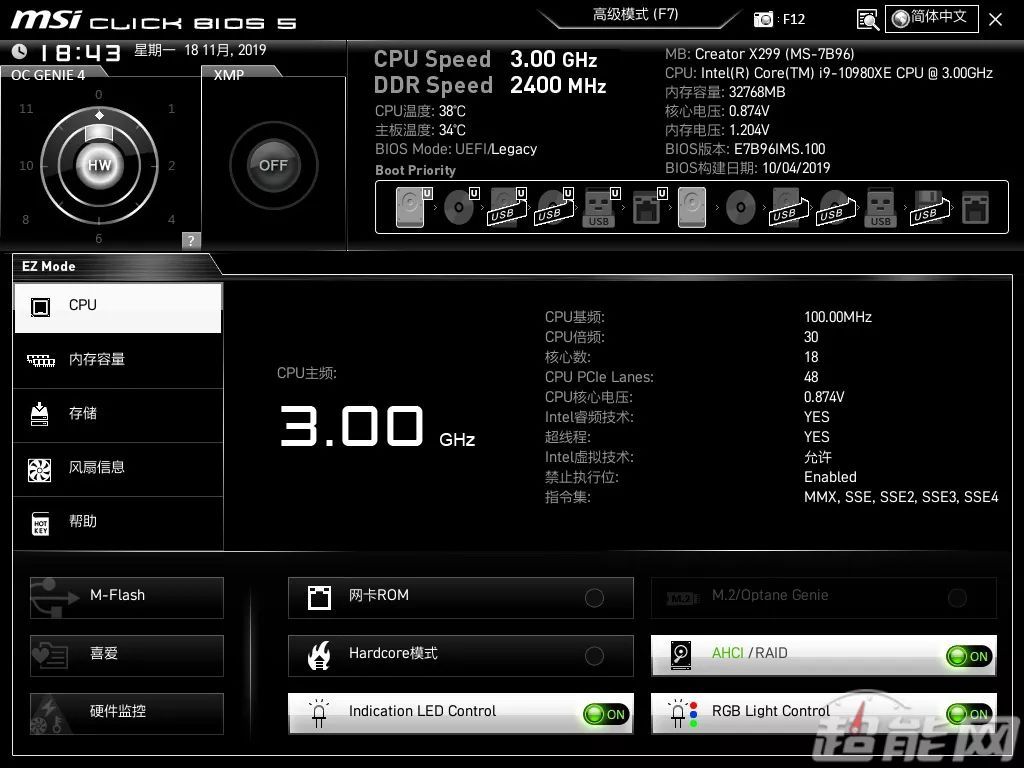

主板有简易模式和高级模式两个界面,方便不同级别的玩家使用,简易模式如上图所示。在这个界面下,用户可以直接查看当前CPU、主板状态,开启XMP,开启GAME BOOST一键超频,还能进行一些常用的BIOS设置。在高级模式的超频界面上,主板直接显示CPU里面那个核心的体质比较好能上高频,这么多核心的处理器想全部核心都达到一个比较高的频率是不太现实的,分开来弄比较现实。

微星Creator X299主板评测:内容创作者的最佳搭档

微星Creator X299主板评测:内容创作者的最佳搭档

Core i9-10980XE超频测试

微星Creator X299主板是和第十代Core X处理器一同发布的,所以我们肯定要拿最新的Core i9-10980XE处理器来试试它。

微星Creator X299主板评测:内容创作者的最佳搭档微星Creator X299主板评测:内容创作者的最佳搭档

经过一晚上的折腾,最后能稳定FPU全核不降频的结果是1.0V@4GHz,可以看到由于核心数量庞大,不同核心之间的体质差异明显,温度能相差二十度。继续降压会导致蓝屏,而加压会过热降频,由于目前手里没有超过360一体水冷性能的散热,这也就是这颗Core i9-10980XE的烤机极限了,此时平台功耗为511W,CPU功耗也有400W以上。

微星Creator X299主板评测:内容创作者的最佳搭档
全核超到4.8GHz的话还是可以通过R20测试的

微星Creator X299主板评测:内容创作者的最佳搭档
全核超到4.9GHz的话就只能在CPU-Z里面截图了


CREATION再进化

微星Creator X299可以说是MEG X299 CREATION的改良优化版本,把2.5G网卡升级成10G网卡,加入了对USB 3.2 Gen 2x2的支持,升级支持Wi-Fi 6和蓝牙5.0,这使得主板的扩展能力变得更为强大。供电用料上也有所改良,PWM不再需要倍相器就能完整支持12相核心供电,造型也有所改良 ,现在的水晶状LED灯真的相当漂亮。

微星Creator X299主板评测:内容创作者的最佳搭档

主板12+1+1相的数字供电在X299主板中也是相当顶级的配置,三个8pin CPU供电的主板也实属少见,这主板推动18核的Core i9-10980XE完全没有问题,只不过这CPU运行AVX指令时的温度实在是太高了,高温限制了它的超频能力,我们建议超频后设置一下AVX的偏置,降低运行AVX,特别是AVX-512指令集时的频率以降低温度。

附件里的M.2 Xpander-AERO扩展卡可用PCI-E 3.0 x16接口扩展出四个M.2口,可以直接用来组RAID,为内容创作者带来极速的存储速度,减少读取和存储时间,提升生产力;而THUNDERBOLT M3扩展卡可提供完整的4K视频体验,还可以通过Daisy-chain菊花链技术连接多达6个的雷电设备,可同时传输视频和文件,大大提升工作效率。

作为一款旗舰级的X299主板,微星Creator X299售价并不便宜,官方定价是6599,但我相信真正需要这款主板的创作者并不会介意它的售价,毕竟整套工作站购买的价格要贵多了,而且这主板为内容创作者从硬件到软件都做了很多优化,它们成为创作者的最佳搭档
