Thermaltake S500 TG 机箱评测:弹性显卡安装方式

2019-10-16 16:10:38 2点赞 3收藏 0评论

文 | 尹宝霆

中塔、甚至全塔机箱,相对于更为小巧玲珑的Mini-ITX机箱来说,有体积更大、重量更重、对放置空间的要求更大这些特点,这些特点则赋予了大机箱拥有ITX所无法媲美的大容积和兼容性,在风道和散热方面也没有ITX机箱那么多讲究。360的高端水冷,多机箱扇提供的通风性能,市场一抓一大把的标准规格设计显卡,ATX机箱在选购、组装和运行时比注重小巧的ITX有着这些符合更多受众需求的优势。所以,现如今市场的DIY主流还是ATX的中塔机箱。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

相信电脑硬件的爱好者们对于Thermaltake(Tt,曜越)这个牌子是不会有陌生感的。作为中国台湾的知名品牌公司,曜越在散热器、电源、机箱和散热风扇等领域颇有建树。Tt S500 TG这款机箱整体上看起来就非常巨大,565 x 240 x 500 mm,高度只比2018年推出的20周年纪念版高端机箱LEVEL 20 GT矮了那么一点点,但体型偏瘦,同时除了传统侧透面外,其他面都是钢板,外形上保留了经典的优雅弯曲线条和现代主义设计,干净的钢板非常简约,而框角处的弯折处理又让它的棱角柔和,达成了某种意义上的平衡。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

外观:厚实钢板,边角圆润

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

顶部是一字排开的各种接口和按钮,可以看到有两个USB 3.0 Type A和两个USB 2.0,预带有软胶质地的防尘塞,比较贴心;底部可以看到大面积的橡胶防滑垫,正常放置时,水平方向基本是不会出现滑动的现象,有一块推拉式的长方形防尘网,可以看到前面板距离它后面的主体钢板还有很大的空间,而且前面的钢板和顶板一样,有着还算密集通风透气孔。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

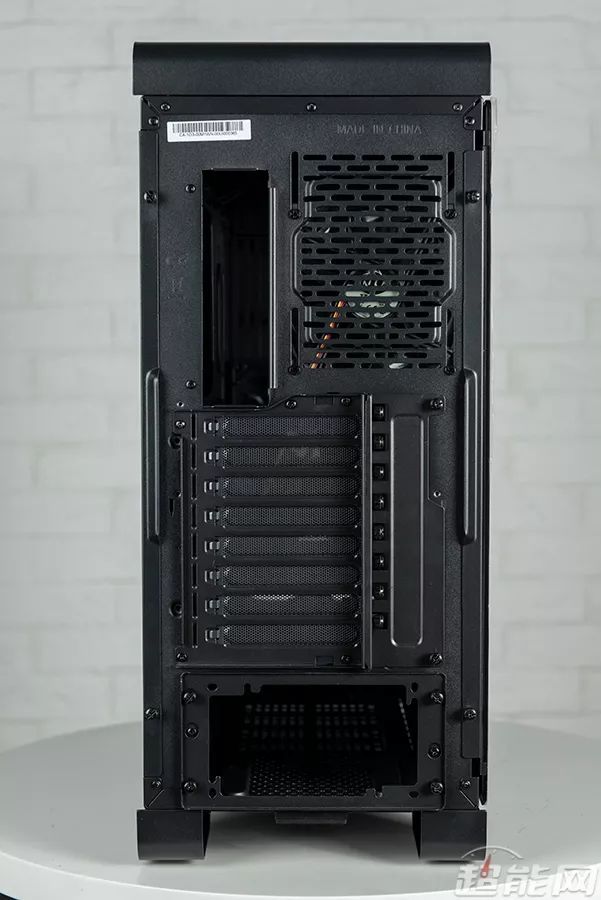

背部可以看到一个预装的12厘米机箱风扇,可重复利用的PCI槽有8条,而且这个面板其实是可以兼容显卡垂直安装的,后面我们会提到,电源仓外部有一个固定架,支持无工具安装。全部面板都可以拆卸下来,侧板则采取了无打孔的设计。

结构:可动手变换的显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

和此前的海盗船硬质合金系列的678C类似,曜越S500 TG在结构上也使用了模块化的设计理念。顶板和前面板均是可以拆卸下来的,而且由于是比较厚实的钢板板材,所以会比较沉,拿在手里很有分量感。拆开两块面板后可以看到密密麻麻的机箱风扇安装固定空位,S500 TG机箱对风扇和水冷冷排的兼容性较好,前部和顶部可以支持两个20厘米的机箱风扇,或者360甚至420的水冷冷排。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

S500 TG的内部看起来是纵向更为狭长(瘦),理论上最大支持ATX主板,主板安装的面板上有多处走线孔位以供玩家理线。在内部结构上,Tt S500 TG的模块化设计得到体现。曜越S500 TG理论上,总共支持6个2.5寸硬盘(其中4个和3.5寸硬盘共用),2个在正面的独立电源仓和硬盘架上;2个在硬盘架;2个在背面的硬盘托架上,2.5寸硬盘采用的是拧螺丝的固定方法。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

3.5寸的硬盘安装位置有3个(全部可替换为2.5寸硬盘,背面位置只可安装1个3.5寸硬盘),2个在硬盘架,1个在背面。硬盘支架可以在它上方的空间进行自由的位置活动,硬盘支架可以被拆除,然后在这个位置上安装一些水冷套件,作为参照,理论最大可以支持360mm的水冷冷排。

至于后方的可变方向的PCI框,我们只需要把主体板上的螺丝拧下,再逆时针旋转90°,即可完成变形,再自行选购显卡垂直安装的相关套件,运用上机箱附带在电源仓上的固定托架,即可做到显卡垂直安装。但比较遗憾的是,我们拿到手的这个曜越S500 TG机箱这块区域的一个螺丝我拧到花了也拧不下来,最后不得已才放弃了显卡垂直安装的展示。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

机箱自带一个后置的12厘米风扇和一个前置的14厘米风扇,配件包在硬盘支架里,有两包螺丝和一捆黑色扎带。前面板和顶板的厚度约为2.2mm,箱体主体框架的板材厚度为0.9mm左右,侧面钢板的厚度约为1mm,钢化玻璃则有3.8左右的厚度。背部的走线空间宽阔,而且出厂即有自带的魔术贴扎带,预先帮我们理了一下下。

上机与温度测试

装机、测试平台与相关说明

本次机箱的测试平台,我们选用了英特尔酷睿i7-9700K,搭配技嘉AORUS Z390 XTREME主板,散热器为Tt冰龙240一体式水冷,以下为详细规格:

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

在装机过程中,由于我们选择的是Z390 XTREME这块标称规格为E-ATX(305 × 271mm)大小的主板,所以机箱自带的带有橡胶掩盖片的走线空位无法通过大多数的电源线缆,当然,隔壁的空洞这时就能利用起来了,粗壮的主板供电线缆就从这接上。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

至于硬盘的安装,2.5寸的硬盘如此前所说,把托架拆下,拧上对应的螺丝,即可完成安装;独立的硬盘笼顶上有一个2.5寸的硬盘位,安装方法一致,硬盘笼里也支持安装2.5寸硬盘,把单独的托架滑动拉出,拧上螺丝,接好线,再推回去就装好了。背部的托架理论支持两个2.5寸的硬盘安装,对应的螺丝位置已经标好,中部四个标注“A”的螺丝空位是给3.5寸硬盘的,另外八个标注“B”的则是给2.5寸硬盘的。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

电源的安装就比较省心了,把固定架卸下,整个电源仓就是两头通的状态,方便双手操作,旁边还有一个走线孔位,通过主板+显卡等供电线缆全无问题,侧面是一大块的开口,顶上也有条形的开孔,方面展示RGB电源的灯光,整体体验良好。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

散热测试结果

测试分为待机、模拟游戏和双烤三部分,首先待机半个小时记录温度;然后运行3DMark FireStrike压力测试模拟游戏当中的情况,烤机时间20分钟;接着静置半小时后同时运行aida64 FPU压力测试和3DMark FireStrike压力测试同时烤机20分钟,测试时室温为26°C。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式

从实际测试情况来看,英特尔Core i7-9700K在这样的散热环境下有不错的表现,双烤时它的温度在85℃左右,而实际上我们的使用更贴近于模拟游戏环节,这时它的温度约在54.5℃。显卡的温度不高,高负荷时在78~79℃之间。

总结:兼容性好,模块化设计讨喜

曜越S500 TG机箱的外观整洁,正面的钢板仅有一个Thermaltake的经典LOGO,而且箱体的用料非常实在,外板都有2.2mm的厚度,单手拎起来也是可以明显感知到它的重量。而它的模块化设计则是一个闪光点,模块化的硬盘安装理念,可以照顾到有多盘存储需求的用户;PCI槽可在显卡水平与垂直安装之间,消费者只需准备好PCIe延长线即可体验垂直显卡安装模式。同时S500 TG也鼓励玩家自己动手进行一些小改装,比如可以卸掉3.5寸的硬盘笼,以安装上360mm的水冷冷排。

Thermaltake S500 TG 机箱评测:弹性显卡安装方式
