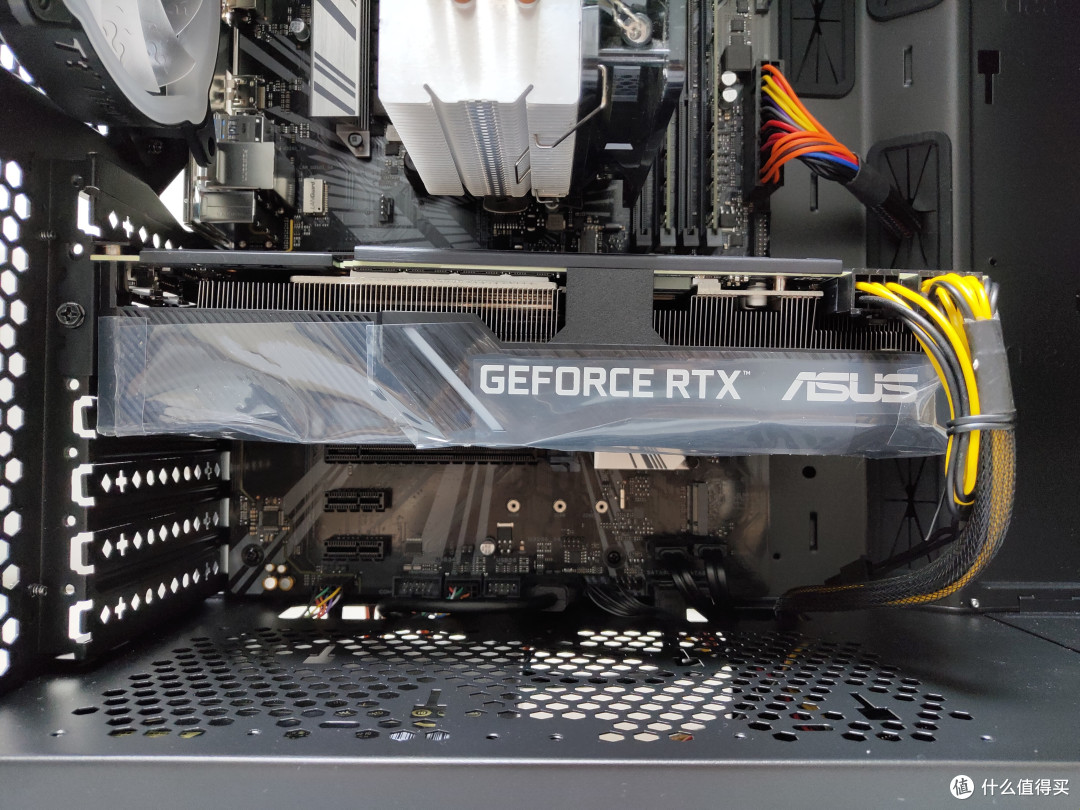

关于显卡的安装,最常见的无非是直插PCI-E插槽的安装方式,这种安装方式对于一般的双PCI-E槽双风扇显卡来说影响不大,但对于一些偏重或者偏长的高端显卡,比如下图占据2.5个近3个PCI-E槽位的2070Super来说,这种传统的安装方式就显得有点力不从心,可以看到显卡背板并不在一条水平线上,出现了形变的迹象,长此以往将损坏主板或者显卡,因此,主板厂商的一些高端系列主板均做了PCI-E加固设计,比如华硕的ROG玩家国度技嘉的AORUS等等。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

 而对于大部分没有这种设计的中低端主板,就可以选择一款简易的显卡支撑架,喜欢光效的还有各种幻彩版、RGB版等等,新装机的话选择一款支持显卡竖装的机箱显然要更好,不仅可以让显卡以最自然的状态安装放置,配合侧透机箱还可以更完美的展示显卡,不过一些朋友可能觉得竖装要用到PCI-E延长线,性能会不会有损失,温度会不会有影响,这些也是笔者想知道的,所以趁空闲时稍微测试了一下,下面和大家分享一下。

显卡支撑-商品搜索-京东在京东找到了显卡支撑345件显卡支撑的类似商品,其中包含了显卡支撑价格、显卡支撑评论、显卡支撑导购、显卡支撑图片等相关信息search.jd.com去看看

 显卡竖装安装并不难,步骤相对正常安装稍微繁琐一点点,下面以手上的金河田魔术师PRO机箱为例简单说下,然后是性能对比测试。金河田魔术师PRO是一款双面侧透的ATX中塔机箱,ATX2.0结构设计,支持120/240/280/360各种尺寸的水冷,重点是支持显卡竖装,也就是本文要测试的。魔术师还有一款单面侧透铁网版,同样支持显卡竖装,散热更好价格也更便宜。



 显卡竖装需要用到2个部件,一个是竖装支架,一个是PCI-E延长线,不同品牌的机箱显卡竖装支架造型不一样,但大同小异,安装方法大抵相同,下图是适用于金河田魔术师机箱的竖装配件。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

金河田魔术师这个机箱的PCI-E槽挡板可以整个取下,更换显卡竖装支架时相比其他品牌逐个拆下7个PCI-E挡板要省事不少,把对应的螺丝、铜柱拧好就完成了第一步。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

接着把PCI-E延长线安装固定好,当然也可以先将PCI-E延长线装在支架上后再同步安装进机箱,这个看你的机箱怎么方便些就怎么来,建议使用短一点的螺丝刀更顺手。

显卡竖装实用性如何?竖装显卡利与弊上机测试

安装显卡,显卡是华硕2070Super,对比左边同为双风扇1660Super,其厚度要高上近一个PCI-E槽位,同时重量也要重上不少,对于这种偏重的显卡,显然传统的安装方式不怎么适用了。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

把显卡垂直安装进去就完成了,安装完成后不论是背板、底部、以及靠近侧板的风扇部位剩余空间都是足够的,这对于竖装后显卡的散热是比较重要的一点,如果你的显卡竖装后风扇非常靠近侧板,那么建议尝鲜后回归原本的横装方式。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

安装完成后测试下性能变化,先来耳熟能详的鲁大师吧,传统横装安装方式显卡单独跑分316063分,竖装安装方式显卡跑分310254分,性能损失1%左右,差不多就相当于平时的跑分误差,可以忽略不计。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

再来测试一下3DMark与显卡相关的跑分测试,3DMark这软件相比鲁大师来说要专业了,可以看到无论是4K分辨率DX11的Fire Strike Ultra测试,还是DX12的Time Spy,两者分数可以说相差无几。

显卡竖装实用性如何?竖装显卡利与弊上机测试

再来看一下游戏测试,使用自带性能测试的《古墓丽影》,在相同设置下最终帧率仅相差3帧,也就是说显卡在使用PCI-E延长线竖装后对于显卡性能的影响是极其小的,并没有想象中的那么夸张。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

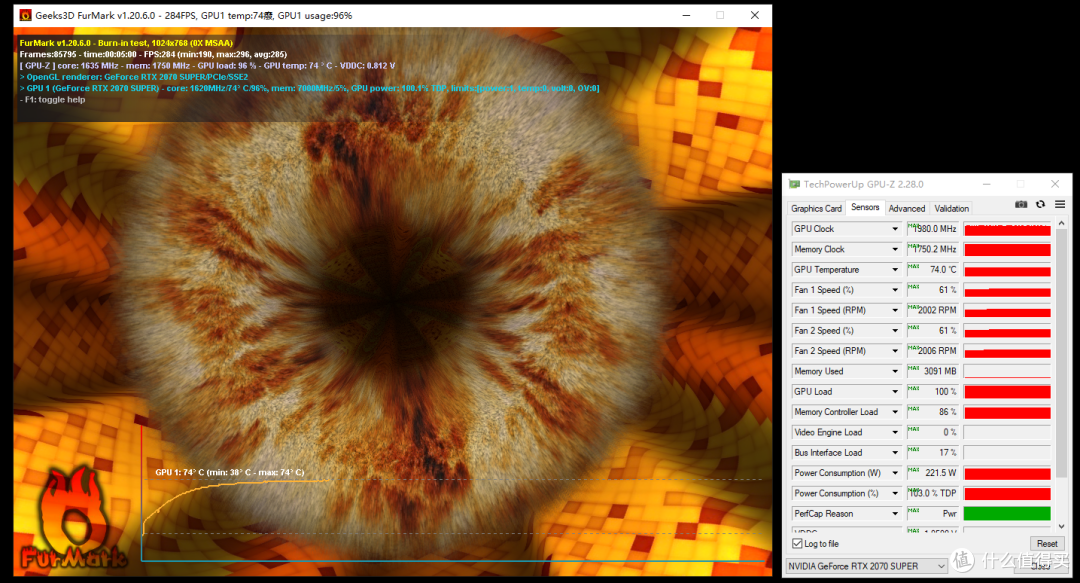

显卡竖装后还有一个可能带来的影响,那就是显卡温度,使用Furmark甜甜圈进行显卡压力测试,时间5分钟以上,最终显卡温度维持在73℃、74℃,两者温度相差仅1℃,当然如果你的机箱显卡竖装后比较靠近侧板,那么温度差可能就比较大了。

显卡竖装实用性如何?竖装显卡利与弊上机测试

显卡竖装实用性如何?竖装显卡利与弊上机测试

总的来看,在机箱设计合理的前提下,显卡竖装后对于性能的损耗以及散热并没有太大的影响,相反竖装后不仅可以更好的保护显卡和主板,在视觉效果上也更胜一筹,要说缺点,那就是你需要一个支持竖装显卡的机箱显卡竖装实用性如何?竖装显卡利与弊上机测试。
