穷车富表Diao丝电脑 篇七十三:Zen2快来了,我的Zen1终于折腾完了——最小量产EATX主机分享
购买理由
眼瞅着Zen2马上就要发布,各种消息满天飞,好像马上就要大杀四方让牙膏厂绝户了
然而对于目前99%时间里都在用笔记本的傲娇来说,这些都不重要了。与其随大流追首发,不如折腾一些没什么人会折腾的**玩意有意思,反正现在台式机已经变成了类似乐高的玩具,装的过程永远是最好玩的,装好之后反而只能摆在那看看好了
这次这台机器其实酝酿了很久,而且装好也有很长一段时间了,趁着现在拖延症好转了那么一丢丢赶紧发出来吧
所有折腾的起因在于一块C6E,搞机20年,内心多多少少还是觉得华硕牛逼,别的不说,这么多年都是主板一哥就很厉害了,而且后续发展出的显卡声卡路由器产品都能名正言顺的卖高价
学生时代一直就想弄块旗舰板回来玩玩,无奈经济不自主,现在工作有了点小钱,终于是可以不再压抑自己的冲动。之前写过晒单,这里就直接贴出来不再重复了
但是EATX主板还真的是不好找机箱来放,正常思路肯定是买那些个全塔大箱回来供着了,但是玩了很多年的ITX之后,我现在已经不能容忍一个庞然巨箱出现在桌面上了。所以花了很长时间去寻找一款能塞下EATX主板的小型化机箱。好在最后还是被我找到了,Diao丝伯U4,虽然是为ATX设计的低成本箱子,但是内部没有啥结构反而成了优点,只要不超过机箱的范围,任何尺寸的主板都能塞下。而且因为本身就是紧凑定位,所以体积没比我之前的ITX大太多
不过机箱贴里也提了,想要搞定C6E下面那个横置的大4pin接口还有点麻烦,得借助SFX小电源才有可能做到,所以这里我选择了陪了我好几年的银欣450w金牌全模,好电源投入一次就能用很久,性价比反而凸显出来
几个主要框架配件搞定,其他零碎部件就没什么压力了
处理器还是之前那颗1700,炒一炒能上4g,完全够用
当然如果想要超频释放全部性能的话,也可以顺便看看我之前的折腾教程,顺便打赏一波就更好了
内存采用了新入手不久的光污染bdie条,频率相比之前的一对芝奇可以上到更高
散热之前用的是利民单塔u120e

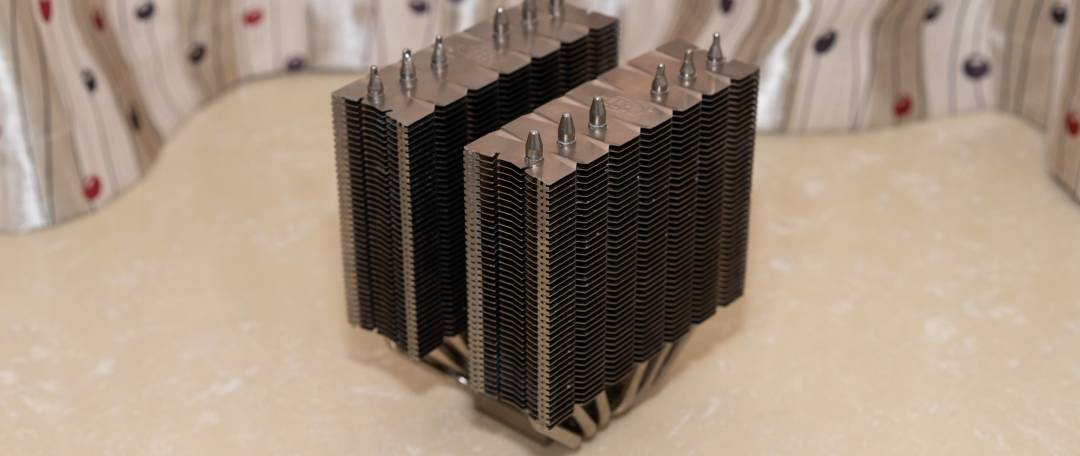

后来为了跑稳4g日常用,还是换了酷冷的双塔
不怎么打游戏,显卡直接用了古董770,缺点就是有点费电吧,不过基本也不开机就是了
固态是之前众测剩下的512g,目前固态正好白菜价,有点控制不住把C6E的m2插满的邪恶欲望了
外观展示
攒齐合适的配件之后,如何比较完美的装机也费了一番功夫来考虑
首先全模SFX电源一定是必须的,而且因为U4本来就没有设计什么辅助走线的结构,所以为了完美走线,只能选择从主板下方走,这样一来原装那些硬又黑的线根本就不能用。这样一来,CPU的8+4pin供电,主板的24PIN供电和显卡供电线都会挤在一起,主板背面和机箱之间的缝隙也有限,只能选择镀银定制线,如果用硅胶线的话可能会太厚
走线方案确定之后就是下单等线到了,记得找卖家多要一些理线工具

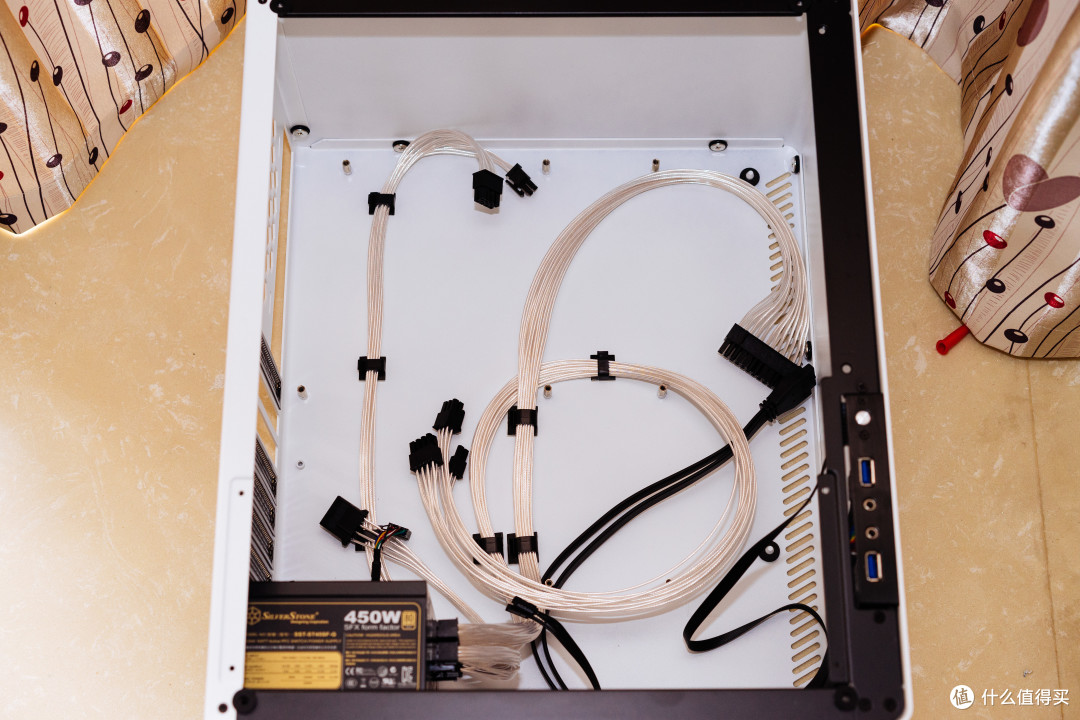

具体走线路线差不多就是这样,思路基本就是CPU单独拉出来一条路线,然后24PIN和显卡大致一起走,最后从主板背面冒出来之后分开
机箱前面的电源和USB线也要做好准备从主板背面走
说起来虽然简单,但是整机塞进去还是花了很长一段时间,好在最后效果还算不错,线基本都藏起来了没有太难看
看看一些细节,主板24PIN这边因为同时还有显卡的线,会比较挤一点,而且还挨着风扇支架,装的时候需要怼一怼
CPU这边空间就更小了,还是8+4的设计,拆装一次简直要命

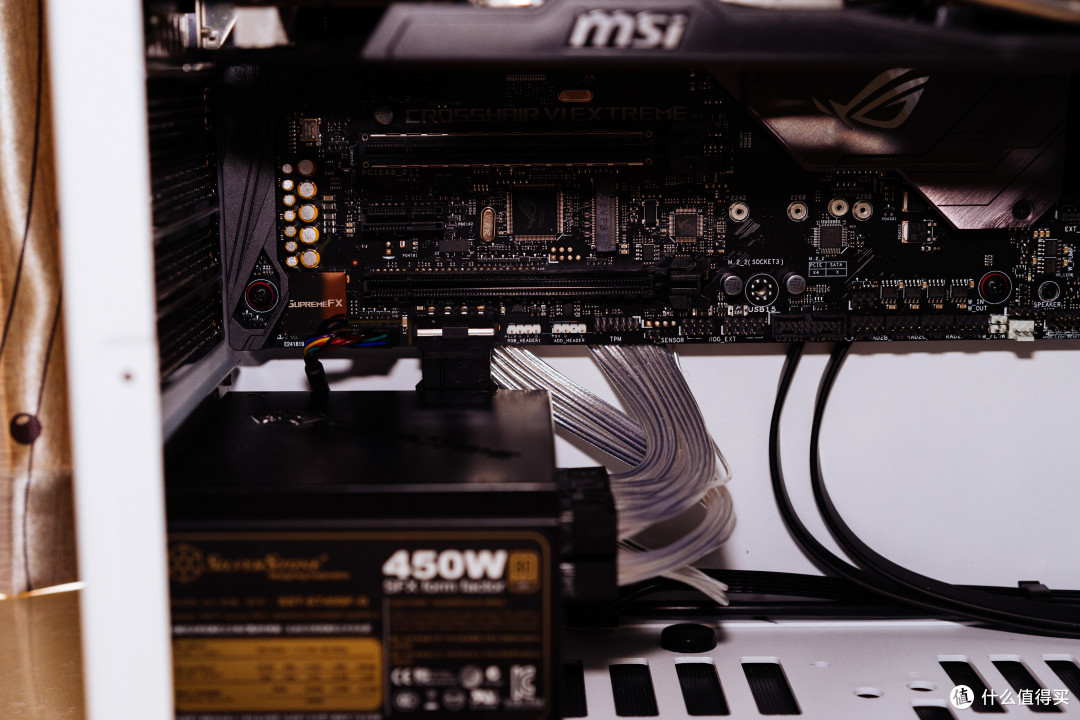

电源这边的线材出口,哪怕是比较细的镀银线,这么一大捆一起也是很厚的,感觉已经贴着极限在走线了,那个奇葩大4pin也同时搞定了,不过装的时候最好先插上主板侧的插头,再安装电源,因为插头和电源会有一点点怼到
机箱部分线材,也尽量贴边来走,藏起来
M2就是这种机箱里唯一的选择,不要试图装机械盘了,完全不知道怎么处理多出来的线材

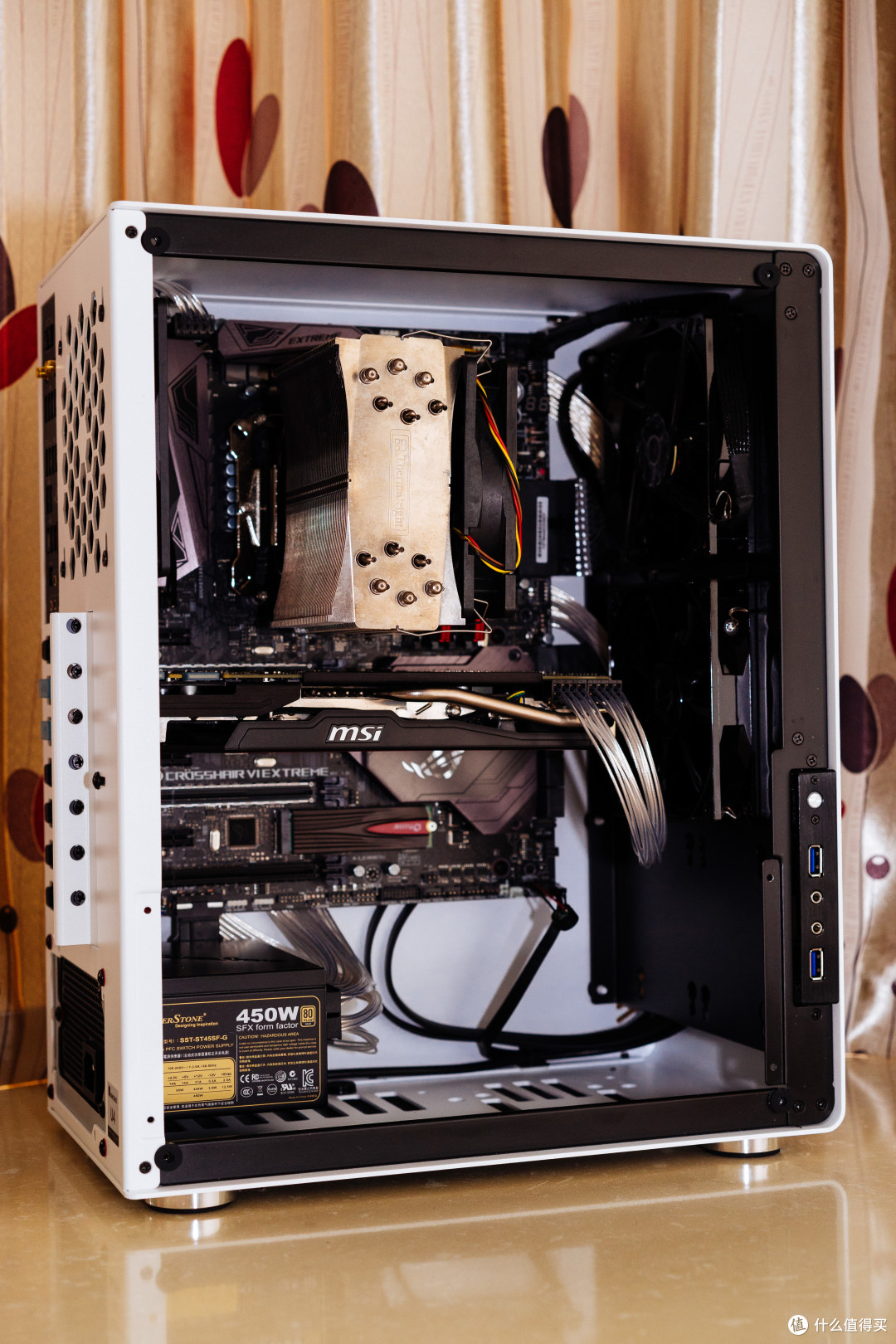

从这个角度看,大部分电源附近杂乱的线材都可以被盖板挡住,整理效果还是可以接受的

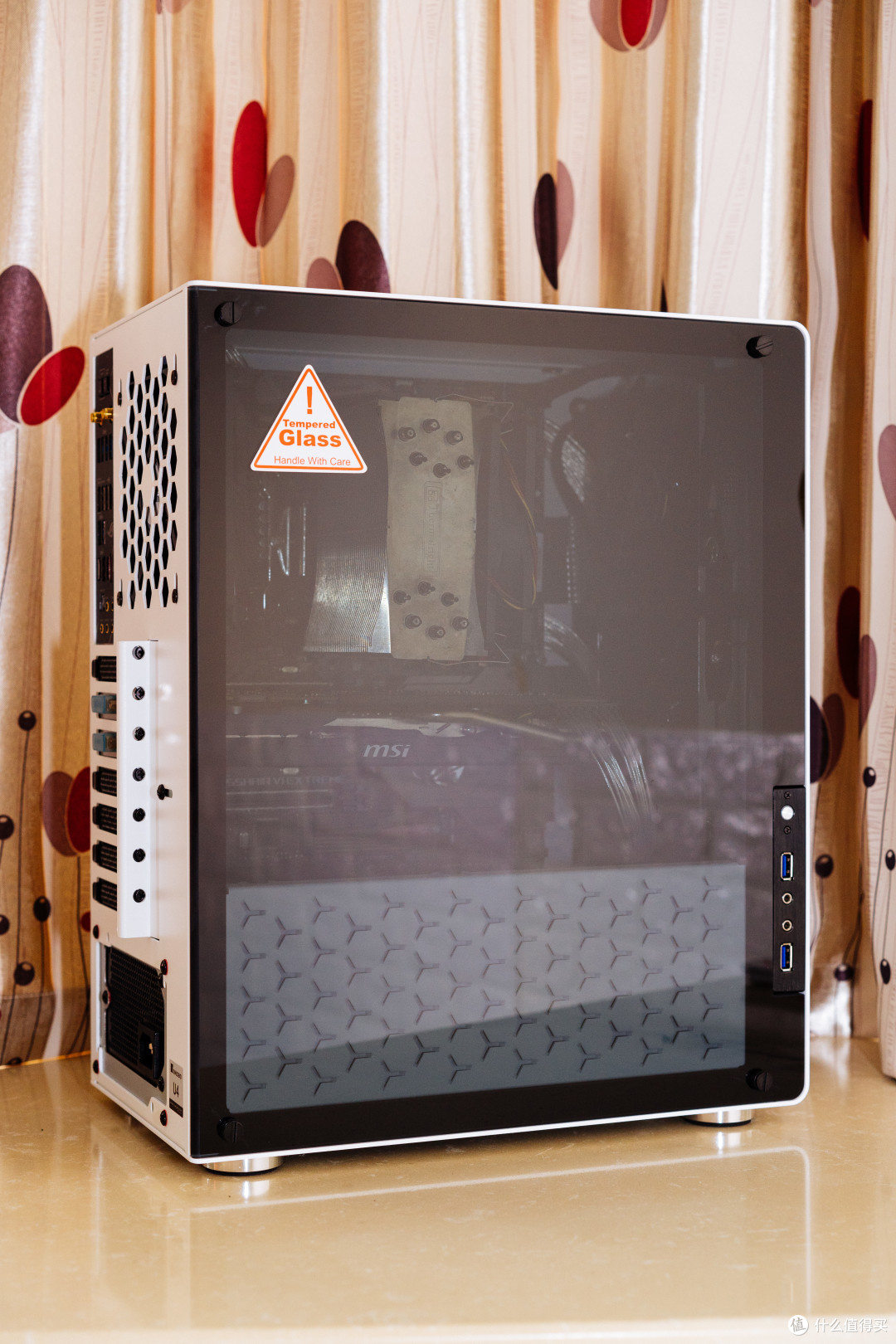

盖上盖板,装上玻璃侧板,就觉得很简洁了有没有
不过U4这个箱子小毛病不断,比如显卡如果越肩的部分比较大,会被卡住一点

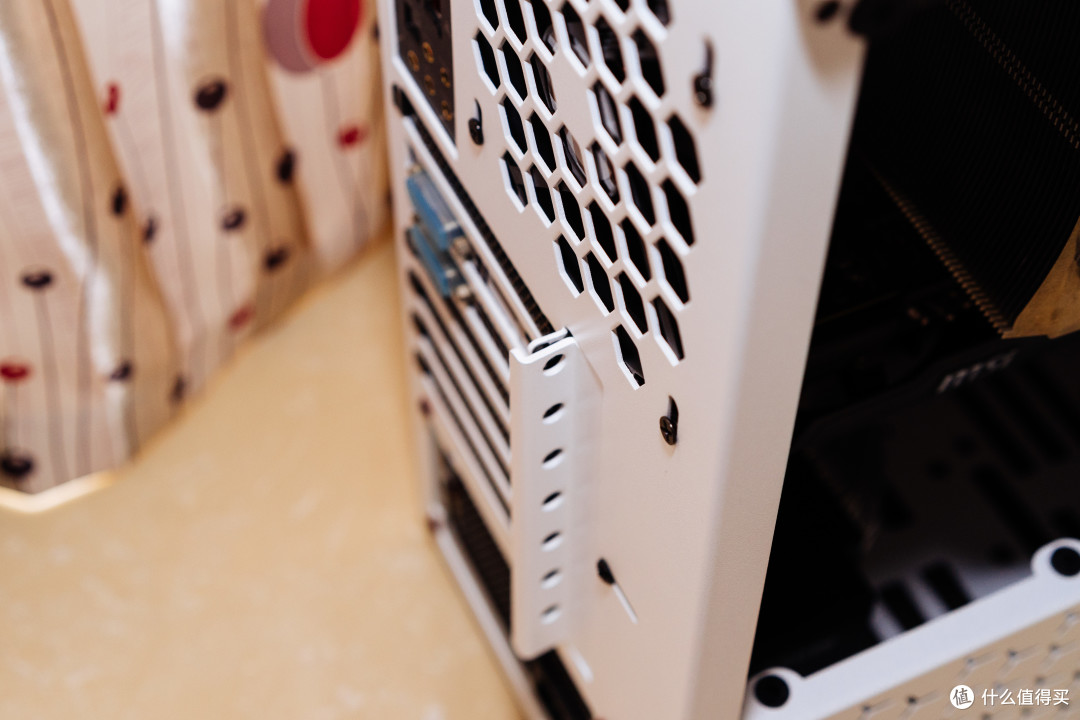

然后会导致外面这边的挡板翘起来无法装平
如此一来,这个挡板的螺丝孔位就没办法对齐了,强迫症表示无法接受。想要解决这个问题,只能购买非越肩设计的显卡了

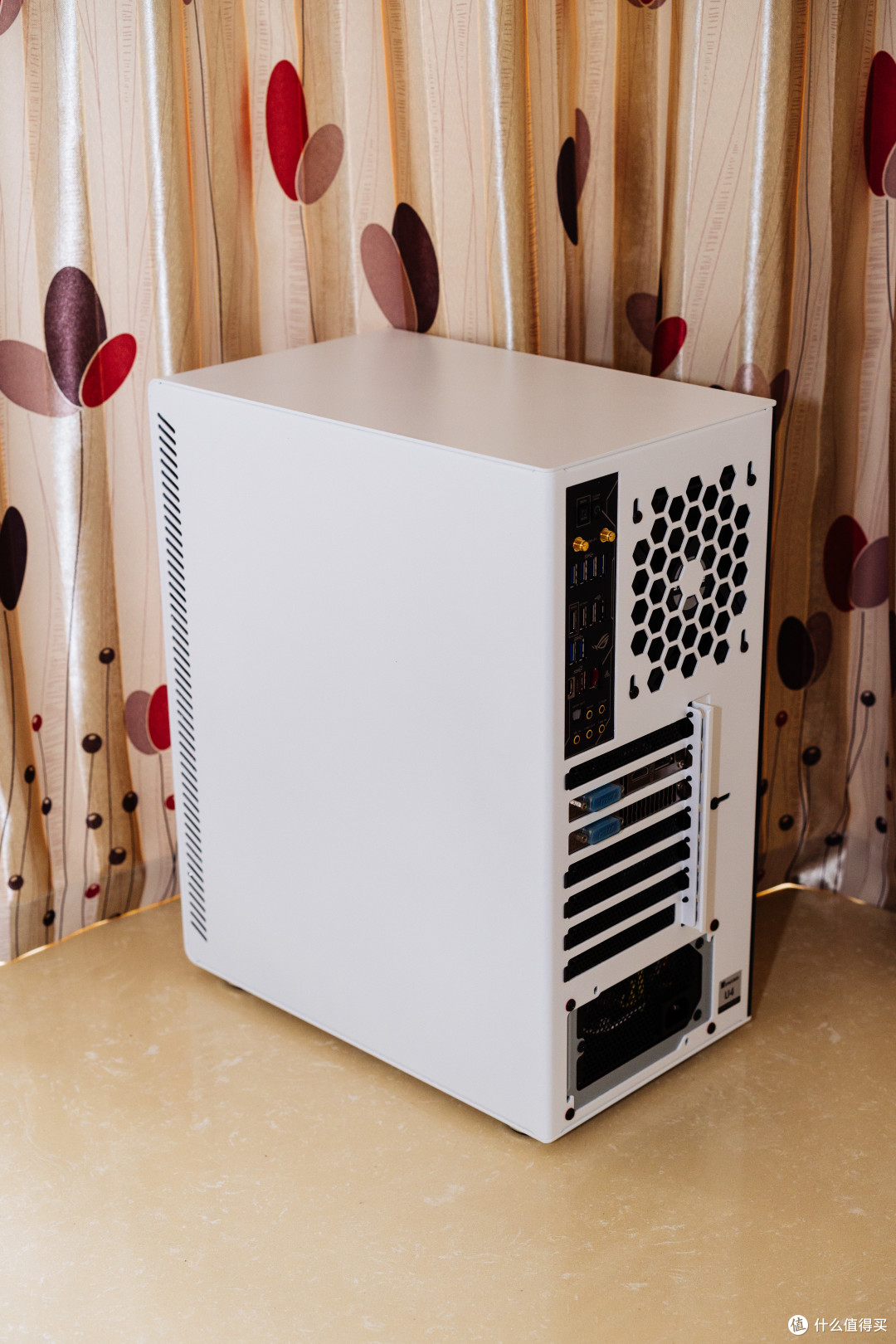

都装好之后,四个角度来看看,应该是目前最小的量产机箱装下EATX主板的机器了,也是我最新的**产物之一
使用感受
因为换了新内存和新家,所以装好之后还是超频跑分玩一玩,也算是对得起走线走出来的腰酸背疼
bdie就是好,直接可以3200c14跑分,先来看看3.8g的成绩
CB15跑到了1703分
然后华硕主板里有个类似作弊选项的东西,切换到CB15模式再跑分,内存延迟有了明显下降

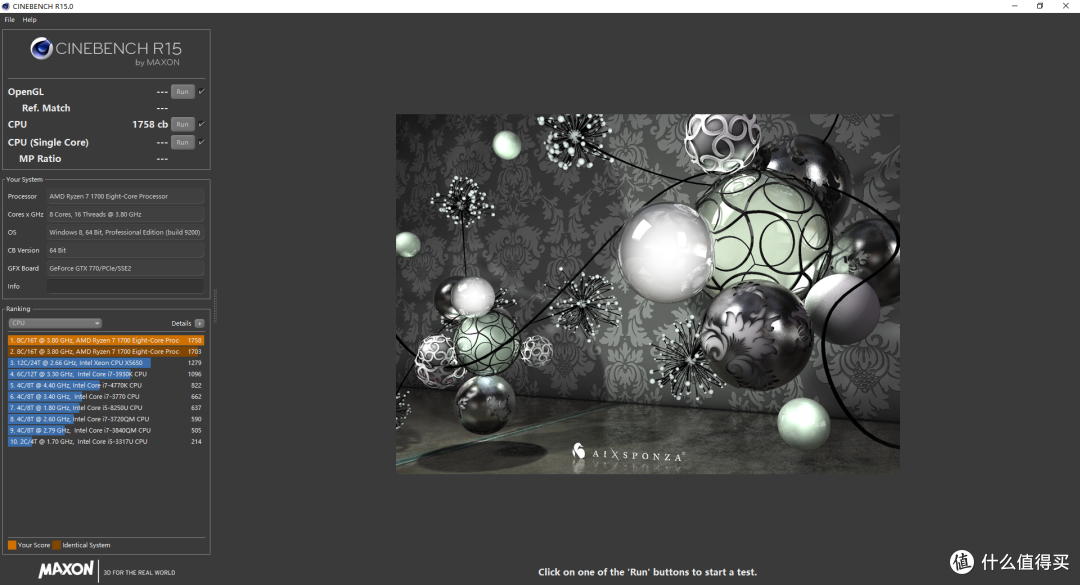

CB15在频率没变的情况下增加了55分,来到了1758
3.8只是热身,来看看4g的成绩,延迟进一步降低
CB15突破1800,来到1847
内存还没到极限,继续上到3400,CPU先调回3.8
CB15比之前1758小涨5分,看来从3200到3400对于渲染性能没有太明显的提高
CPU再来到4g,内存3400不变
CB15相比3200时只涨了1分,到1848,几乎可以算测试误差了
然后保持3400频率不变,时序缩到14-13-13-28-cr1看看
CPU还是3.8g
这次CB15进步有点大,来到了1771
CPU@4g,内存延迟缩到了65ns的水平
CB15同样进步明显,从1848进一步涨到了1860
不过为了稳定,最后把频率降了一档到3333,时序也稍微放宽到了14-14-14-30,跑个cpuqueen甩了大哥1800x一大截
象棋突破2w6
总结
折腾这块1700也两年了,算是一步步体会到了农企平台的提高,别的不说,内存这块现在已经算是看到牙膏厂留下的轮胎痕迹了,车尾灯虽然暂时还看不到,不过有流言说这次zen2内存可以上4000频率,难道能一举跃过看尾灯的阶段直接并驾齐驱?我个人是不太相信农企能挖到威震天的,姑且谨慎期待一下吧
不过之前测试的2700x相比1700来说确实没有太大的进步,这次zen2能不能脱胎换骨还真不好说
另外大家也可以看到除了内存频率之外,时序对最终性能也是有比较大的影响,目前很火的cjr颗粒虽然频率能上去,但是时序压不下来,综合来看可能还是bdie最好,另外镁光也出了新的edie,不知道能不能一扫ddr4到目前为止的颓势。趁着618也可能搞一点回来玩一玩
这次的**装机就是这样了,不知道大家看的开不开心,我反正一路折腾下来还挺开心的,除了理线理的腰有点疼
我们下次再见,泄泻
