NV的图灵架构显卡发布已经接近尾声，产品的发布循序基本是从高到低。图灵系列比较中低端的产品都被冠以GTX而非RTX。今天就来测试直接替代之前人气之王GTX 1066的GTX1660。对比一下在PC游戏最主力的价位区间上，新卡会是什么表现。

技嘉(GIGABYTE)GeForce GTX 1660 GAMING OC 6G 8002MHz 192bit GDDR5电竞游戏显卡1799元京东去购买

产品核心规格：
从核心规格来看，1408个流处理器，显存6G DDR5。核心规格上就明显比GTX 1066更高一些。

产品包装与附件：
这次的测试产品是技嘉的GTX 1660 GAMING OC。依然是彩印纸盒包装。

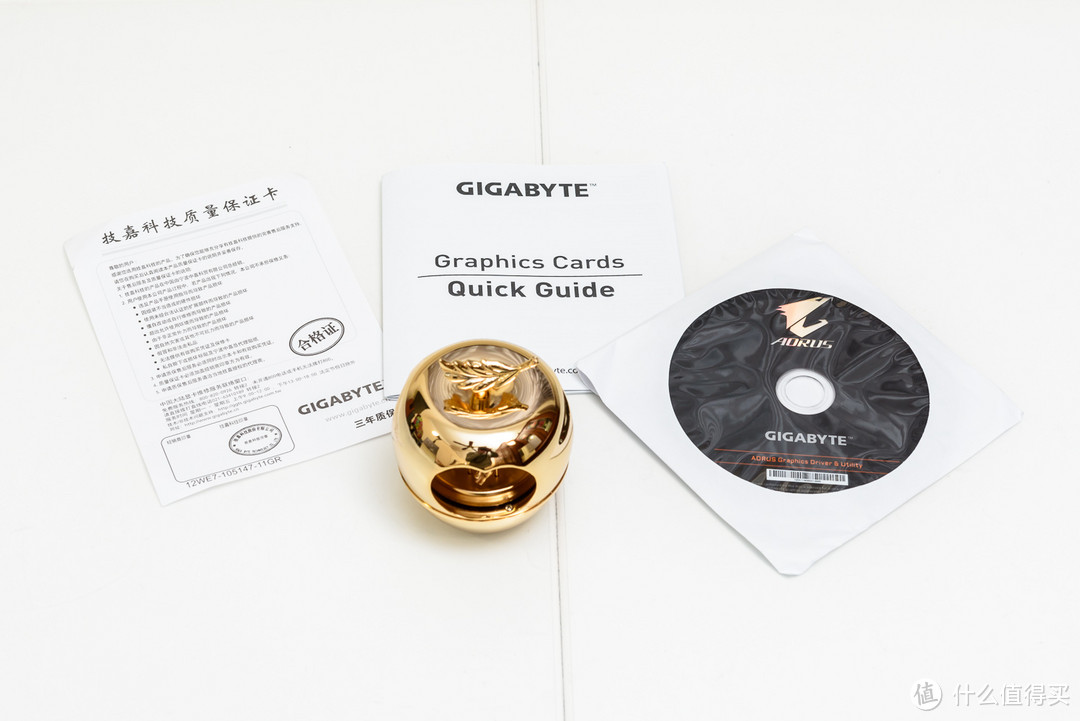

显卡的附件没有太多可以说的地方，都是一些印刷品。

产品外观介绍：
首先来看一下显卡的整体外观。

显卡背面覆盖了一张塑料背板。

显卡正面为三风扇架构。

显卡顶部有一个技嘉的LOGO，点亮会有灯光效果。

外接供电为单8PIN。

显卡的显示接口为3*DP+1*HDMI。

显卡的长度为28厘米，算是比较标准的双风扇，对机箱会有一定的要求。

显卡高度略高于PCI-E挡板，约14厘米。

产品拆解介绍：
接下来对显卡进行一下拆解，整张显卡分为风扇导风罩、散热器本体、显卡PCB、显卡背板四个部分。

显卡的风扇不支持快拆设计，是power logic生产的8010风扇，参数为12V 0.35A，算是比较温柔的产品。

显卡中框的工作被散热器整合到了一起，显存、供电MOS和电感都有额外的导热垫导热。

显卡背板则做的相当简单，由于是塑料背板，背面也没有必要再做绝缘。

显卡的底座为热管直触设计，底座没有做镜面处理。

显卡散热器为三热管，散热器鳍片总体做工比较好，间距很均匀。

散热器热管与鳍片之间采用回流焊处理。

热管的弯折做的比较一般，有比较多的褶皱。

产品PCB介绍：
最后来看一下显卡PCB的用料情况。

显卡供电接口后方有一颗R10感值的差模电感和一颗保险丝，保护电路比较完整。

供电的PWM控制芯片为UP9512R。

核心供电为6相，输入电容为4颗270微法16V的日化固态电容；每相供电均有1颗DRIVER驱动，型号为UP1965P；MOS为每相一上两下，上桥型号为6414A，下桥型号为6354；电感为每相1颗封闭式电感，感值R15；输出电容为6颗820微法2.5V的日化固态电容。核心供电相数比较充足，用料则中规中矩。

核心的VCC供电较为完整，各为1相。共用1颗输入电容，为270微法16V的日化固态电容；；MOS为每相1颗，型号均为GS9216；电感为每相1颗封闭式电感，感值1R0；输出电容为2颗820微法2.5V的日化固态电容。VCC供电算是做的比较好的。

显卡的核心代号是TU-116-300-A1，台积电制造。

这代图灵显卡的核心面积普遍增加了不少，即使是规格较低的GTX 1660，核心尺寸都与RX 580相当。

核心背面有4颗330微法的聚合物电容帮助稳定核心的供电电流。

显存供电为1相，PWM芯片共用核心供电的UP9512R；输入电容为1颗270微法16V的日化固态电容；每相供电均有1颗DRIVER驱动，型号为UP1966Q；MOS为每相一上一下，型号均为6354；电感为每相2颗封闭式电感，感值R68；输出电容为2颗820微法2.5V的日化固态电容。显存供电用料不算差，基本堪用。

显卡用了6颗镁光颗粒，合计容量6G，等效频率8G，与GTX1066相同。型号为8MB77 D9VVR。

PCI-E插槽供电部分的电路比较简单，由1颗保险丝，1个1R0的封闭式电感，1个270微法16V的日化固态电容组成。

显卡风扇插座旁边有一颗合泰制作的ARM CPU，型号为HT32F52241，用于显卡的RGB控制。HT32F系列芯片可以说是目前显卡上最为通用的RGB控制方案。

显示接口的低通部分做的比较简单，毕竟全部是数字接口了。

产品测试平台：
以下为测试平台的详细配置表。

主板是Z370-GAMING 5。

内存是金士顿的DDR4 8G*4。实际运行频率是2666C15。

SSD是三块INTEL，系统盘用的是比较主流的535，以保证测试更接近一般用户。240G用作系统盘，480G*2主要是拿来放测试游戏。

散热器是酷冷的冰神G360RGB。

电源是酷冷至尊的V1000。

测试平台是Streacom的BC1。

显卡性能测试：
测试结论：
由于测试项目很多很杂，为了避免小白看晕，首先提供一下精炼版的测试结论：

本次测试主要用到5张显卡，对比组是微星 GTX 1066，XFX RX 590，技嘉GTX 1660TI，技嘉RTX 2060。

理论性能测试，可以明显看出GTX 1660与GTX 1660TI架构相同，差距较为线性。GTX 1066则明显差距较大，尤其是整数运算的算力会相差很多，所以依然是怀疑DXR性能与整数运算有比较明显的挂钩关系。

跑分性能，GTX 1660与RX 590较为接近，比GTX 1066高12%，比GTX 1660TI低13%。

游戏性能，与跑分测试稍有区别，GTX 1660更多的领先于RX 590达到3%，与GTX 1066差距缩小到10%，与GTX 1660TI的差距扩大到14%。

硬件加速性能测试，这个环节一直是AMD比较强，GTX 1660依然是介于GTX 1660TI与GTX 1066之间，上下差距均为10%左右。

功耗测试，我手上这张GTX 1660是提频的型号，整体功耗较高，甚至超过了GTX 1660TI的水平（之前测试的GTX 1660TI是公版频率，功耗会显得较低）。大体上来说GTX 1660的功耗还是在GTX 1066这条线上。

实际运行参数：
手上这张GTX 1660对TDP的设置放的非常宽，VALLEY测试中频率可以达到1995（TDP 120W），甜甜圈测试中频率也达到了1935（TDP 140W）。TDP已经高于了我之前测试的GTX 1660TI，所以测试中的GTX 1660最终的功耗会更高。我认为对于现在的N卡来说，这样的TDP设置显卡虽然能承受但是完全没有必要。频率提升并不大，但是比较明显的增加了功耗，只是说可以改善一定的频率波动问题。考虑到功耗的因素，在风扇转速超过2000转的前提下，核心温度还是可以保持在65度左右（裸机）。距离功耗墙还是保留了比较大的空间。

性能测试项目介绍：
对于有兴趣进一步了解对比性能的童鞋，这边会提供详细的测试数据。测试大致会分为以下一些部分：GPU理论性能、GPU基准测试、游戏性能测试、硬件加速测试、功耗测试。老规矩，数据量会比较大。

显卡性能测试与分析：
GPU理论性能测试，是用AIDA64的内置工具进行的。

3D基准测试，主要是跑一些基准测试软件。

3D游戏测试，表格中将DX9~DX12不同世代的游戏进行了分类，这样会更加清晰一些。由于性能测试时间上有先后，所以测试项目上会有所不同。

游戏性能总体上来看，GTX 1660与N卡其他产品的差距大体还是比较线性的，具体到世代来看，DX9和DX12下表现比较好，但是在DX11下会显得稍弱一点。

按照分辨率来看，1080P下GTX 1660的表现会高于上一个表格的平均水平，与GTX 1660TI的差距缩小了1%，与RTX 2060的差距缩小了4%。不过GTX 1066对GTX 1660的差距也被缩小了1%。所以在1080P下，6G显存的N卡核心规模提升带来的增益会更小一些。

4K下的对比则与1080P下相对应，核心规模增加带来的增益会明显增加，GTX 1660与GTX 1066的差距会拉大1%，与GTX 1660TI的差距会这不废话1%，与RTX 2060的差距会拉大8%。RTX 2060的差距起伏较大显然是受到DDR6显存高带宽带来的。

硬件加速的性能测试简单看一下就好了。

显卡功耗测试：
功耗测试来看GTX 1660的功耗水平大致接近于GTX 1066的水平，具体的功耗需要视厂商的TDP设置来决定。

历史测试对比：
这边对比一下我这段时间以来测试过的显卡，图中不包含功耗测试的测试都是之前用6700K测试的。

简单总结：
关于显卡的性能：
我手上这张显卡已经大致接近于GTX 1660的上限，其他的GTX 1660一般来说在向下至多5%~10%的区间内。基本介于GTX 1066和GTX 1660TI之间，与RX 590相当。

关于显卡的功耗：
功耗表现一般，主要也是技嘉自己对这张GAMING OC调了一个比较夸张的BIOS，一般的GTX 1660大致会和GTX 1066相当。

关于显卡的做工：
技嘉整张卡的用料和方案相对来说不错，核心供电的相数给的更为充足，达到l6相。

关于显卡的散热：
散热在GTX 1660中算是比较好的三风扇三热管方案，即使是较为激进的调教还是可以保证较好的散热效果。而从整体来看各品牌的GTX 1660大多都沿袭GTX 1660TI和RTX 2060的散热器，所以这张卡的散热压力普遍都不会很高。

总体来说，随着早期20系列发售比较疲软，NV从RTX 2060开始对产品性价比做了提升，以保证新卡对10系列有更高的性价比。这点从GTX 1660发布后GTX 1066出现降价上也能看出。不过GTX 1660比较大的尴尬是与GTX 1066仍处于相近的性能区间内且显存容量相同，很难在使用体验上直接拉开明显的差异。所以这代图灵显卡很显然的挫伤了10系列用的更新欲望，但对于老卡更新来说，在两者价差接近的前提下还是建议优先考虑GTX 1660。
