一、背景

        其实个人对于路由器并不甚了解,之前一个腾达150M的无线路由器,随我大学时期一直用到去年11月家庭网络改造-单线复用实践总结 ,直到女票抱怨撸农药经常460,才想去这玩儿已经用了7-8年,用了这么久 实在是该换了,用这么久本着能用就用,坏了再买的思想(其实就是懒、穷)家庭网络改造-单线复用实践总结 。没办法啊,女票的抱怨必须办妥,去年双十二撸了一个TP-xxx路由器,主要看到是1300M双频,卧槽,牛逼,买买买! 刚换上,其实也没发现有啥不一样,主要是对网络需求不高,不怎么下载,不打游戏,就手游460情况少了些。就这样tp用了一年。直到前段时间,女票又开始抱怨撸农药不行了,卡得一逼,460,两个wifi信号切换不方便(家里有两个wifi:光猫wifi+tp路由器wifi,从客厅到卧室必须得切换信号),如下:



家庭网络改造-单线复用实践总结

另外,客厅电视连了iptv就不能用网线,只能连接光猫wifi,而光猫wifi信号不太稳定。

二、解决方案

以上就是背景,估计也是比较多人遇到的问题:装修时弱电箱到客厅和卧室等都是只预埋了一根网线,而弱电箱的位置基本都是房子比较边远的位置,放置路由器不理想,WiFi信号覆盖不理想。同时,客厅的话,一根网线要想同时使用IPTV和网络也是无法满足的。很不巧我家情况就是这样。必须改造,这就是这篇值文的来源。

路由器是必须得换。网线不够的问题,首先想到的是让装修的加一根网线,咨询后得知无法加穿网线。对于现在正装修的人,弱电箱到客厅以及将来放路由器的地方一定要埋两根网线!!!!!

加网线这就没得办法了,只能另寻办法,度娘后看比较多的三种方案: 一 是电力猫(据说电流会影响) ,二是分线器(但是分线后网速只能百兆),三是单线复用。考虑到家里200M宽带,当然是用第三种方法,单线复用。

三、设备购买

参考N多文章后,路由器决定买个中高端的华硕和网件,最后选了网件R7000(主要是比华硕对标产品AC68便宜),狗东会员698,以旧换新得个满500减80 的优惠券(把用了N多年的腾达150M换劵,个人觉得超级划算,这老古董卖二手估计贴钱都没人要),到手价618.



美国网件(NETGEAR) R7000 AC1900M 双频千兆无线路由器 变形金刚版699元京东去购买



网件R7000网件R7000

然后是交换机,做单线复用所用。看了不少值友推荐以及单线教程,貌似用网件的比较多。喵了下价格,果断放弃,一个两百多。我要求不高, 全千兆,可网管能做划分VLAN就行,反正其他功能也不会搞。最后还是从狗东选了一个水星的SG105 Pro 5口。别问我为啥选5口,便宜,90多一个,8口的要170(深的我们公司的价值观:低成本高价值),其实后面发现5口的还是有点不够用的。。。

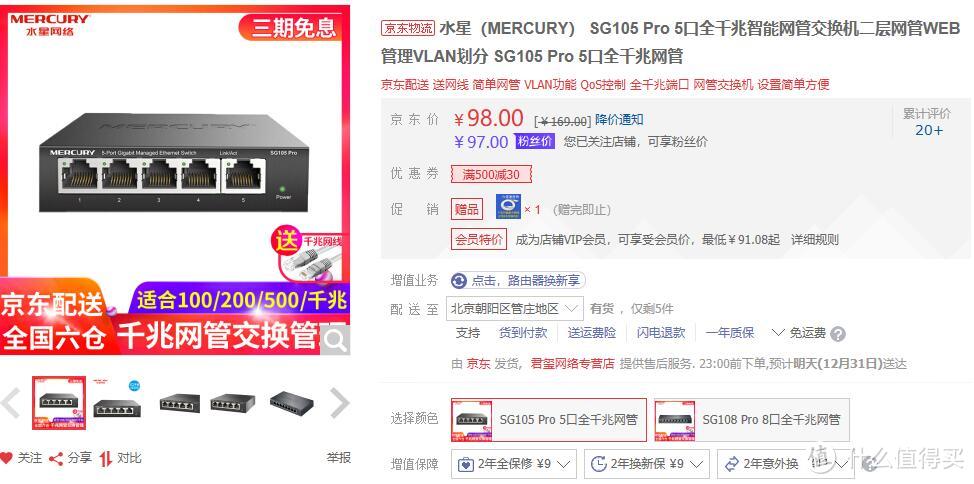

水星(MERCURY) SG105 Pro 5口全千兆智能网管交换机二层网管WEB管理VLAN划分 SG105 Pro 5口全千兆网管97元京东去购买看百科



SG105 ProSG105 Pro

四、开撸改造

网络改造过程也比较坎坷,主要有两个过程阶段

1、一阶段改造:更换路由器+客厅单线复用

R7000当然是刷梅林固件,这个不多说,网上教程很多。改造前网络拓扑如下:

家庭网络改造-单线复用实践总结

一阶段改造就是更换路由器,弱电箱到客厅设置单线复用。光猫是路由模式,光猫千兆LAN连到书房R7000路由器,光猫IPTV连接交换机1的1口,光猫百兆LAN连交换机2口,弱电箱到客厅网线连接5口。客厅电视柜端的交换机2也是同样接法。网络拓扑图如下:

网络拓扑图网络拓扑图

参考了大神的教程,思路是:交换机5口作为TRUNK口,端口1连接IPTV,端口2/3/4作为LAN口

家庭网络规划指南 篇二:ITV、主路由、NAS、游戏机一个都不能少!但只有一条网线怎么破?附MESH路由器详解hello,大家好,我是岁月~~上一篇关于家庭网络总体规划的原创,出乎意料的火爆,广大值友的热情和认可,让我受宠若惊~~当然,上一篇中也有不少的不足与遗漏,不过总体来说,值友们还是比较认可的~~岁月再次对广大值友表示感谢~~~其实在写文之前,我就考虑到这是个系统工程,所以特意开的是个系列文章,那么,逝去岁月| 1k 评论1k 收藏11k查看详情

交换机VLAN设置如下,是电视柜处交换机设置配置,弱电箱出同样配置即可。以下界面Tagged端口/Untagged端口在某些交换机是 TAG标记/无TAG标记,或者是T/U,其实都是一个意思。因为查看很多教程没见过这种交换机,所以我也是瞎搞的。我设置了VLAN 2和VLAN 3 ,VLAN 1是系统自带默认的,刚开始发现改不了,其实是可以改的。

VLAN2为IPTV口VLAN2为IPTV口

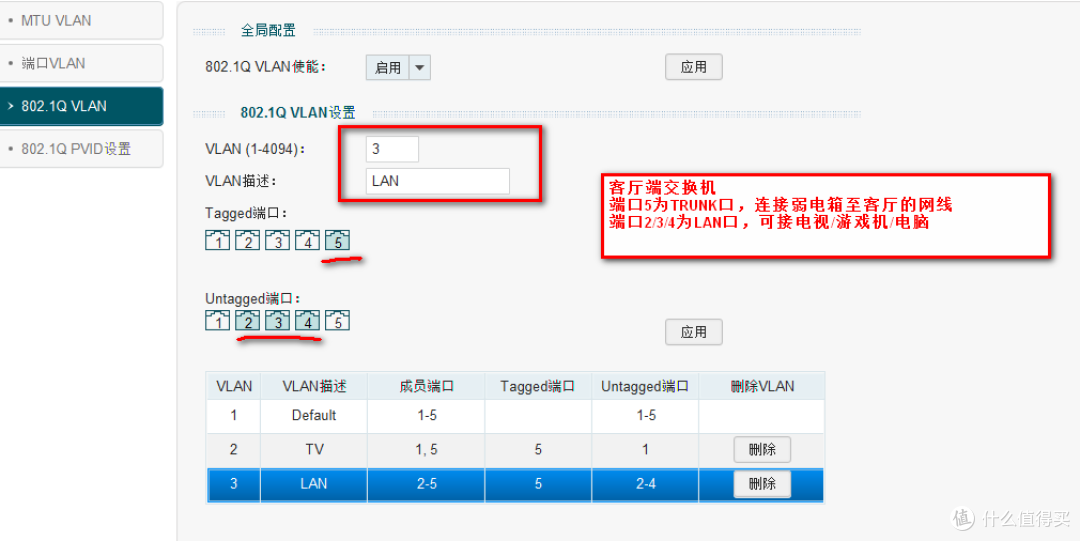

VLAN3为LAN口VLAN3为LAN口

划分好VLAN,然后是配置端口PVID。对于这个我不是很明白,但是照样画葫芦设置也没什么问题。按我理解如图红色字体。不知对不对

PVID设置PVID设置

设置好之后按上面的网络拓扑图连接好网线,一步成功,一根网线同时具有IPTV和网络,成功实现单线复用。至此一阶段的改造暂告一段落。

2、二阶段改造:光猫改桥接+弱电箱-书房单线复用

客厅可以单线复用后,消停了两天。随着对路由器梅林固件的了解:譬如远程控制,多拨,广告拦截,ss等。另外就是  客厅网络和路由器不在同一个网段,而且网速只有百兆。所以又开始手痒,又想折腾了。用别人的话就是一天不折腾,浑身难受。光猫改桥接要登录超级账号,超级账号要么破解,要么找电信要。光猫破解是不可能破解的,这辈子都不会破解的。所以给安装师傅打了个电话,提要求后非常爽快,把光猫背面的设备标识发过去一会就把超级账号密码发过来了。接着就是进光猫改为桥接然后路由拨号,比较简单。

光猫改为桥接路由器拨号上网后,就有一个问题,光猫桥接后没有网络,所有网络只能通过书房路由器发出,这就比较尴尬,因为书房到弱电箱也只有一根网线,客厅及其他房间的网线是从弱电箱发出的,其他地方就没法连网。所以之前说到放路由器的地方至少要有两根网线!!!如下网络拓扑图:

网络拓扑图2网络拓扑图2

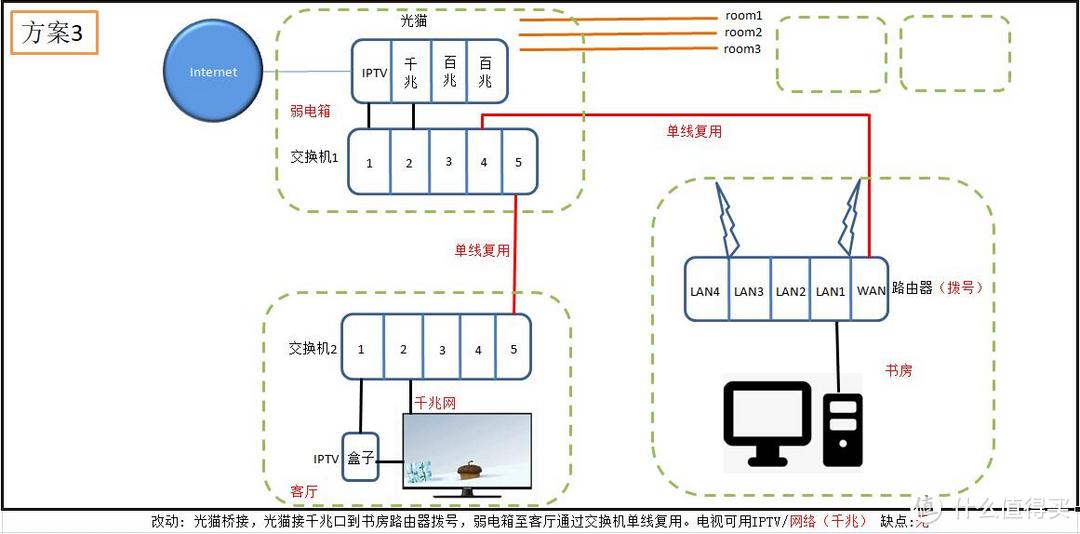

虽然有问题,但也不是没办法,没错,就是单线复用。既然弱电箱到客厅可以做单线复用,那弱电箱到书房理论上也可以做单线复用。但是参考了大量大神的教程发现,基本都是只做一路单线复用的情况,像我这种毕竟特殊需要两路单线复用的情况 貌似没找到。只能自己摸索看下,设计网络拓扑如下:

网络拓扑3网络拓扑3

因为之前已经做好了弱电箱到客厅的单线复用,客厅的交换机不动,只需配置弱电箱交换机和路由器(之前差点又买了一个交换机,都已经下了订单,后来在某篇教程发现网件R7000也可以划分VLAN,这样又退了订单,还好狗东退单还是比较方便)

路由器设置如下:

1、启动telnet功能;2、打开telnet客户端,登录路由器: 命令行输入telnet 192.168.50.1(路由器ip地址)回车,输入路由器管理账号密码即可;3、输入robocfg show 查看VLAN配置情况;4、路由器网页管理界面核实一下“系统管理”>>>“系统设置”>>>“Persistent JFFS2 partition”>>>“Enable JFFS custom scripts and configs”的设置为【是】;5、路由器进入“Tools”>>>“Script”添加类型为NAT-START的脚本,脚本地址为“/jffs/scripts/services-start”;6、telnet客户端输入一下命令:

robocfg vlans reset vlan 1 ports "0t 1 2 3 4 5t" vlan 2 ports "0t 5u"

端口0、1、2、3、4都配置为vlan 1;端口0 为vlan 2(0为路由器WAN口,1、2、3、4为LAN口)。再次“robocfg show”命令查看VLAN配置。

7、接着输入以下三条命令:

echo #!/bin/sh> /jffs/scripts/services-start
echo robocfg vlans reset vlan 1 ports "0t 1 2 3 4 5t" vlan 2 ports "0t 5u" >> /jffs/scripts/services-start
chmod a+rx /jffs/scripts/services-start

路由器设置路由器设置

然后是弱电箱交换机设置:思路是:在客厅单线复用的基础上,配置4口作为TRUNK口,与路由器WAN口连接,交换机2口连接光猫千兆LAN,客厅单线复用已经用掉端口5作为TRUNK口,端口1连接IPTV,只剩2、3、4口,现在就发现端口少了。第一次弱电箱交换机VLAN设置如下:为什么叫第一次,因为还有第二次 、第三次。。。家庭网络改造-单线复用实践总结

第一次VLAN第一次VLAN

要是按上面截图设置,光猫连接交换机,交换机连接路由器,路由器无法连接网络拨号。这个折腾了好久一直弄不成功,中途也改N多次 配置,仍是没法连接网络。我也再想难道是 弱电箱到客厅的单线复用,跟弱电箱到书房的单线复用有冲突没法配置,一度已经想放弃了。

然后度娘了很久,其中一篇教程有句话提醒了我。再此非常感谢作者!,原文如下:

其中的坎坷及疑点:
1. 一开始买的是百联SG108M,因为vlan id 1不能删除和修改,所以用了其它vlan id,死活折腾不成功。后来经过仔细翻看贴子(每个帖子的所有回复看了不下三遍),有高人指出可能是梅林系统限制,LAN固定为vlan id 1,设其它id都不行。故才买了GS105e,一次配置即成功。

就是因为梅林系统路由器,VLAN号的问题。路由器VLAN 1 ,VLAN 2需要与交换机VLAN 1,VLAN2对应,于是重新接线划分VLAN,路由器 vlan 1 ports "0t 1 2 3 4 5t" vlan 2 ports "0t 5u" 与 交换机VLAN1 "1 2 3 4 5t"  VLAN 2 "1 5t" 对应,如下图拓扑图

最终网络拓扑图最终网络拓扑图

当然弱电箱和客厅交换机也许重新配置如下:

弱电箱配置:

VLANVLAN

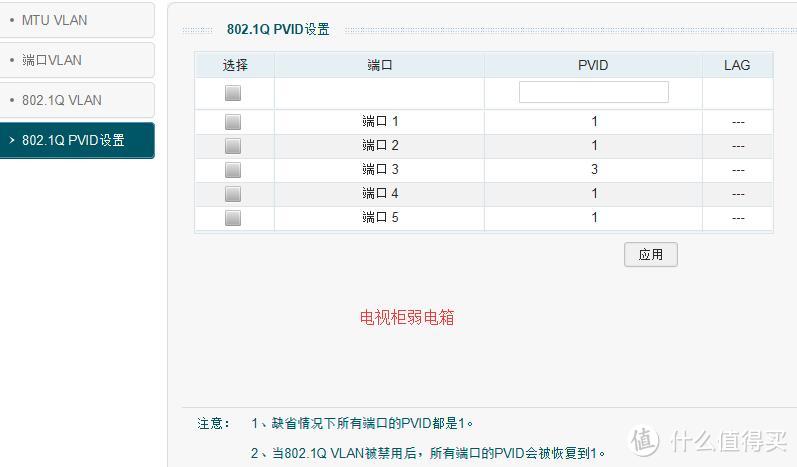

PVIDPVID

电视柜交换机设置:

VLANVLAN

PVIDPVID

设置好连好网线,奇迹般路由器可以拨号上网了,客厅电视直接可以连网了,IPTV也可以共用,所有IP都跟路由器同一IP段,所有网口都是千兆线路。最后看下效果

所有设备都通过路由器所有设备都通过路由器


后记

第一次发文章,写的不对的请多指正。两周之前,我还不知道什么是网件,什么是 梅林,什么是单线复用,从一个小白至今成功动手实现单线复用,相当于做成一个项目。写出了并不为了什么,而是作为一个经验总结,总结经验是为了 少走弯路,同时也给大家共同探讨学习。谢谢。
