骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

2021-07-23 22:46:41 0点赞 0收藏 0评论

随着蓝牙技术的快速发展,蓝牙音箱作为其主要的终端产品之一性能也在快速提升,并且在朝向着更加便携、更加智能的方向发展,成为目前音频市场非常火爆的产品。

消费者对于蓝牙音箱的传统印象多为通过蓝牙的方式传输音频,再通过喇叭单元输出。而今天将要拆解的这个蓝牙音箱earsopen逸鸥 docodemoSPEAKER SP-1却非常的与众不同,其内部并未搭载具体的发声单元,而是通过直接振动传导介质发声。

docodemoSPEAKER SP-1内部采用了一颗52mm的超级骨传导传感器,通过黏贴附着到其他物质上,使其伴随音箱震动,实现扩音的效果。根据物质材料的不同,能够呈现出非常多不同风格的声音。独特的发音方式必定会改变传统蓝牙音箱的内部结构,而今天便是来拆解看看这款产品的内部结构配置~

我爱音频网此前还拆解过earsopen逸鸥品牌的earsopen逸鸥 PEACE TW-1 真无线骨传导耳机、earsopen逸鸥 FIT BT-1 骨传导运动耳机和Earsopen逸鸥BT-5骨传导蓝牙耳机等。

一、docodemoSPEAKER SP-1骨传导音箱开箱

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

包装盒正面比较简洁,仅有docodemoSPEAKER的产品标志。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

包装盒标签上展示有产品的参数信息,包括型号:docodemoSPEAKER SP-1,适用机型:通用,电源:充电式锂电池,输入5V-0.5A,蓝牙:4.1,传输距离:10m,进口商:布谷鸟(上海)智能科技有限公司,制造商BOCO株式会社。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

包装盒内配件有充电线、操控指南、产品说明书和使用注意事项说明。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

音箱位于圆柱形收纳盒内。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

打开收纳盒可以看到音箱,收纳盒内四周均通过海绵保护,提供非常好的保护,此款为蓝色配色。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

音箱顶部采用了圆环的设计,四周分布有电源开关、加减音量和暂停播放四颗功能按键。长按电源开关即可通过蓝牙的形式与手机连接使用,中间区域是docodemoSPEAKER骨传导音箱的品牌标志。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

音箱侧边功能接口有防尘塞保护。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

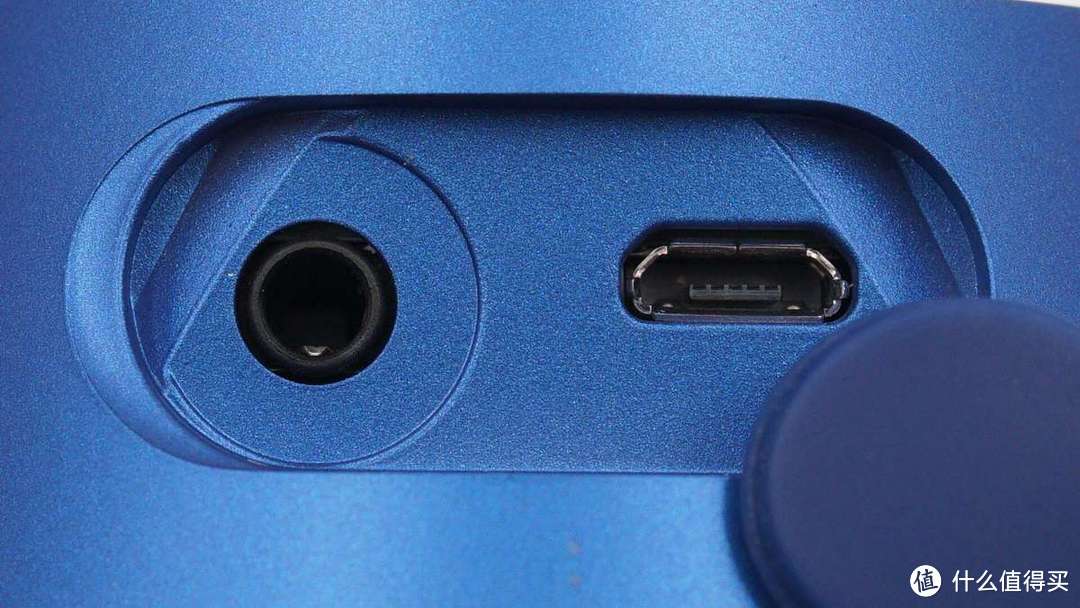

打开防尘塞、内部是Micro-USB充电接口,3.5mm音频接口用于有线的方式输入音频。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

音箱底部中间位置便是支撑其能够让介质发声的骨传导动态振子,上方标签信息与包装盒上一致。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

撕掉外层透明防尘贴,下方是具有很强粘性的硅胶垫,用以黏贴在其他物质上,使其伴随音箱震动,实现扩音的效果。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对docodemoSPEAKER SP-1骨传导蓝牙音箱进行有线充电测试,输入功率约为2.4568W。

二、docodemoSPEAKER SP-1骨传导音箱拆解

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

卸掉底部三颗螺丝即可轻松打开腔体。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

上层腔体内部结构一览。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

用于隔离骨传导传感器和电池单元的屏蔽缓冲垫。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

腔体内部元器件一览。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

骨传导传感器和电池导线均通过插座连接到主板。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

下层腔体内部结构一览,主要设置有骨传导传感器单元。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

接缝处设置有很厚的橡胶垫进行防护。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

下层腔体拆解一览。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

两层缓冲垫,用于降低腔体共振,使音箱能够稳定地固定在介质上。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

骨传导传感器特写。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

导线焊接在传感器侧边,通过绝缘胶带防护。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

经我爱音频网实测,骨传导传感器单元尺寸约为52mm。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

整体厚度约为31mm。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

振子和外壳通过弹片连接,螺丝固定,黑色防尘网防止异物进入单元腔体。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

防尘网使用双面胶固定,一旦发生破损也方便更换。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

锂离子软包电池型号BOCO002,容量1000mAh/3.7Wh,额定电压3.7V。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

电池配备有电路保护板,负责过充、过放、过流等保护功能。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

取出上层腔体内部框架。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

塑料框架采用ABS树脂材质,具有高强度、高韧性的优势。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

音箱内主板固定在腔体顶部。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

取出主板,顶部内侧功能按键结构特写。外壳材质同样是ABS塑料。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

指示灯导光柱特写。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

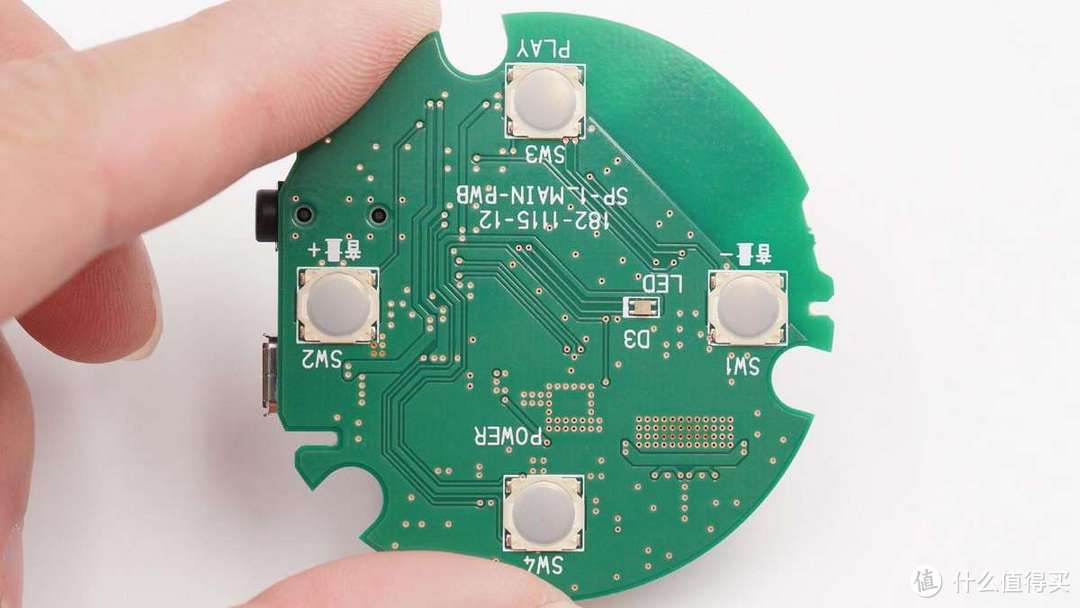

主板一侧电路一览,设置有4颗微动按键和一个LED指示灯。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

另外一侧电路一览。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

3.5mm音频接口母座特写。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

Micro-USB充电接口母座特写,镭雕信息V5 8507C7。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

220μF 10V耐压的钽电容。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

TI德州仪器 TPA3140D2 D类音频放大器,适用于以高达 10W、6Ω 或 8Ω(每通道)的桥接式立体声扬声器。 具有扩频控制以及 1SPW 调制方案的高级 EMI 抑制技术在满足 EMC 要求的同时支持在输出中使用价格低廉的铁氧体磁珠滤波器,从而降低系统成本,用于驱动振动单元。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

TI德州仪器 TPA3140D2详细资料图。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

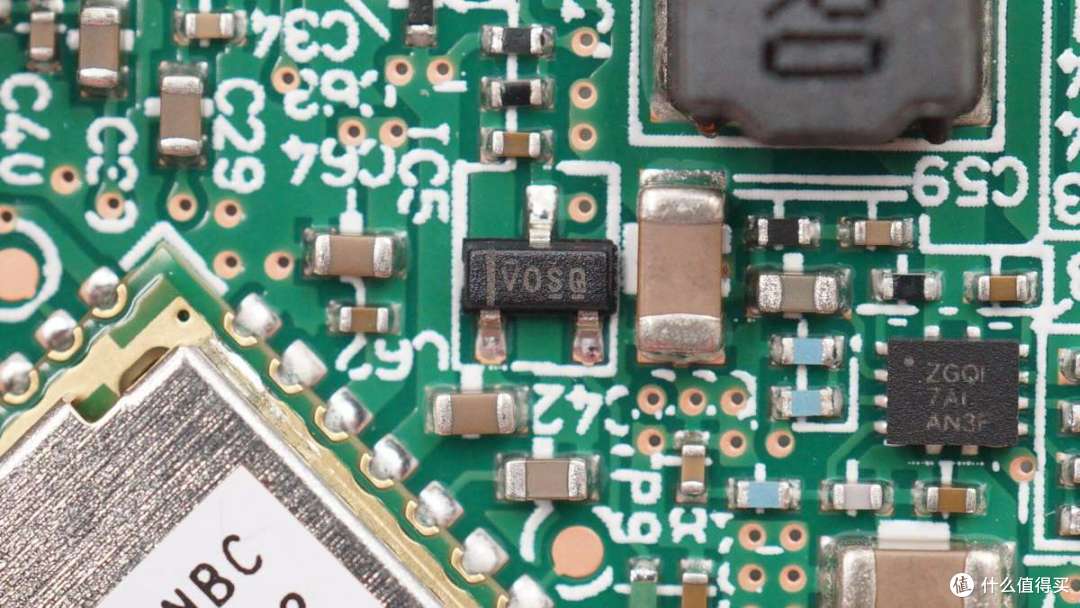

TI德州仪器 TLV803 3.3V供电的复位芯片,为蓝牙模块小板提供复位信号。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

TI德州仪器 TLV803 详细资料。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

TI德州仪器 TPS61089同步升压转换器,支持最高12.6V输出,支持单锂电池供电,内部集成开关管,为功放IC升压供电。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

TI德州仪器 TPS61089 详细资料。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

丝印1790GDC的输入过压保护芯片。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

主板上焊接有一块邮票板,邮票板一大半被屏蔽罩覆盖,另外一半印刷板载天线。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

板载蓝牙天线特写,蓝牙模块来自微芯科技。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

打开屏蔽罩,内部电路一览。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

丝印4AB1805的存储器IC。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

iSSC IS2020蓝牙音频SoC。IS2020立体声音频芯片是一个紧凑,高度集成,CMOS单芯片射频和基带集成电路,用于蓝牙v4.1版本,具有增强的数据速率2.4GHz应用。该芯片完全符合蓝牙规范,完全向后兼容蓝牙3.0、2.0或1.2系统。

集成了蓝牙1M/2M/3Mbps RF、单周期8位MCU、TX/RX调制解调器、5端口内存控制器、任务/跳频控制器、UART接口和MICROCHIP自己的蓝牙软件堆栈,以实现所需的具有EDR功能的BT4.1。还集成了DSP协处理器、PLL和专用于语音和音频应用的编解码器。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

iSSC IS2020详细资料图。

骨传导音箱是否值得买,拆解earsopen逸鸥SP-1骨传导蓝牙音箱看看

earsopen逸鸥 docodemoSPEAKER SP-1骨传导蓝牙音箱拆解全家福。

三、我爱音频网总结

docodemoSPEAKER SP-1骨传导蓝牙音箱在整体外观设计上相对来说非常的小巧精致,一只手即可轻松握持;但在重量上却非常的有分量,搭配底部具有很强粘性的硅胶垫,使其能够稳稳地固定在介质上,从而实现很强的爆发力量。

内部结构设计上比较简洁明了,下层腔体就是支撑其使介质发声的52mm超级骨传导单元,上层腔体内设置有ABS材质的防护框架。电池和主板位于音箱上层腔体顶部,与骨传导单元通过屏蔽垫隔离。

锂离子电池容量1000mAh,配备有电路保护板,负责过充、过放、过流等保护功能,通过导线与主板焊接。主板上,主控芯片为iSSC IS2020蓝牙音频SoC,支持蓝牙4.1,集成了DSP协处理器;德州仪器 TPA3140D2 D类音频放大器,用于驱动振动单元;以及德州仪器 TLV803复位芯片,为蓝牙模块小板提供复位信号;德州仪器 TPS61089同步升压转换器为功放IC升压供电等。
