改造汇流排 自己DIY配电箱 请大家指点
家里装修,配电箱拉了13路线,但是配电箱只有19位,问了下电工,电工说只能并线,也就是几个线路并一根接空开或者漏保,不过我觉得并不太好,从网上查了下,发现有1P+N紧凑型的空开或漏保,于是我就自己设想了几套方案:
方案一:2P总漏保(占4位)、剩下全部用1P+N(占1位)的空开;
方案二:2P空开(2位),剩下全部1P+N的漏保;
方案三:2P空开(2位),3个1P+N的漏保+111P+N空开;
方案一、方案二优缺点都比较明显,一个一跳就跳总闸;一个就是价格比较感人,尤其是紧凑型的漏保真心有点贵;所以最终想来想去,我选择了方案三,我把家里分了三个区域。各屋插座一组、厨卫一组、空调一组;空开和漏保为了省钱,也选择了国货品牌。
在分组空开内,由于1P+N的接线空间比较小,所以我想用汇流排接线,想着比较美观,而且看铜线排也比较厚,感觉比较踏实,但是我去网上一查,汇流排接线两极化很严重,有说不要用的,又说可以用的,谁也没说出所以然,于是我就汇总了几个缺点,看我是否可以接受,如果可以我就用,不可以就老老实实接线吧;
缺点1:容易放炮;我个人猜是因为1p+N间隔较小,打火导致;
缺点2:容易虚接,我觉得这个应该可以操作有关;
缺点3:不利于维护,我每个分组都有一个漏电开关,理论上还算好;
容易放炮这个问题,我也有点担忧,于是我就想如何改造一下汇流排可以避免,我想到了绝缘密封胶,于是我就买了这个。
介绍说可以绝缘,也耐热,我觉得是一个比较好的选择。我的方案就是,使用绝缘胶把汇流排做绝缘,字保留阵脚部分,这样就不会打火放炮了吧;
把汇流排分割成需要的长度,然后用胶遮盖漏出的部分,只保留了阵脚;最终效果如下:
请大家批评指正~
请大家批评指正~
请大家批评指正~
----------------------

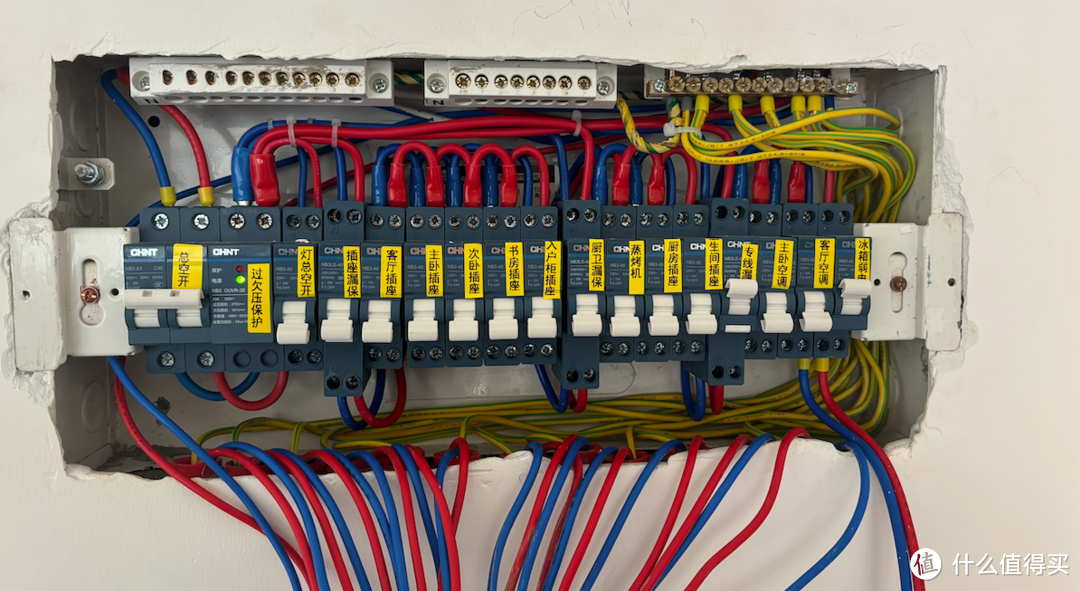

后续:最后纠结来纠结去,最后还是换了定制跳线,从淘宝定制的,花了149;
效果如下:
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
一九一五
1. 总开的容量是不是有些小了(可能是你空调不多的考虑)。6平方进户线配C40,10平方进户线配C63(刚查的)
2. 厨房插座为啥要跟烤箱分开?是怕空开容量不够?(我们家就是烤箱,洗碗机,电热水壶不能同时工作,否则必跳闸 )
3. 电冰箱可以和弱电放在一起,这两个都是非故障不断电的(不放心的可以在弱电箱配个插座式漏保,不过价格也感人 )。
4. 没有次卧和书房空调?(空调是建议每个单独一路,可以不用单独漏保,但总空开要带漏保。客厅柜机直接在插座上安装带漏保的空开)
5. 没看到洗衣机,或者阳台的一路空开。这也是要关注的,且要带漏保的(洗衣机,烘干机,自动晾衣架等)
6. 我在正泰京东自营店就没搜到你用的紧凑型漏保,后在正泰旗舰店用关键字“NB3LE”搜到了——比一般的1P+N贵一倍还多,就是为了少一半的空间。但是我看商品介绍就没有提及怎么判断这种漏保是工作正常的,因为从图片上看就没有测试按钮。
最后,从看“城阳电工”视频的经验,一定要确认家中地线是良好接地的。自己的经验,买个插座检测仪,确保家中插座火零线都是安装正确的,地线也是良好的。
自己的遗憾,家里电箱没那么大,没有空间去装一个过欠压保护器。
校验提示文案
语情
校验提示文案
rockerlk
校验提示文案
没钱最理性
校验提示文案
值友1541765939
校验提示文案
龙腾风云
校验提示文案
值友1672576431
校验提示文案
惆怅而又凄凉
1、汇流排没问题,有问题的是小作坊工厂和商家。
买施耐德汇流排就行了,合格安装,打火我吃了它。
2、几乎所有空开选型全部错误。
总空开应使用D63,次级空开应使用C32,终端空开应使用C16,而非C25。
你目前的配置在短路情况下,达不到保护选择性要求。
一个C16空开在持续负载情况下是超过32A的,只有瞬间负载超过3倍标定才会跳闸。
因此C16空开可以带1个7KW设备或数个小功率设备。
校验提示文案
海洋的思忆
校验提示文案
巴博萨买了一船
校验提示文案
Felix斌
校验提示文案
飞猪飞不会
校验提示文案
枫叶飘落
校验提示文案
泪雨随心
校验提示文案
机大宝
校验提示文案
天空956
校验提示文案
zstarweb
校验提示文案
值友6909150175
校验提示文案
爱迪生
可以加上过欠压、防浪涌这两个。
校验提示文案
饕餮之恋
校验提示文案
牛啦B梦
校验提示文案
削皮小土豆
校验提示文案
wxpla02
校验提示文案
THWL
主卧和次卧加上主卫共用一根零线!偷工减料 但是是四平方的 够用了 电工的逻辑 一个房间 一个回路 但是 经常是两根火线 一根零线 卫生间浴霸也是两火线 一零线太坑了
校验提示文案
然并卵
校验提示文案
夏服君
校验提示文案
巴博萨买了一船
校验提示文案
枫叶飘落
校验提示文案
枫叶飘落
校验提示文案
玖零痴汉
校验提示文案
剁手大王瞄人缝
校验提示文案
海洋的思忆
校验提示文案
x01oct
1.(本是吐槽的话,算了,删了)!
2.总开关C40问题不大,不用听有些回复说C63什么的,你进户是10mm2线的话,40A正好。
3.但是只有方案二是合理的,方案一和三都不合理!
4.插座漏保C32后所有的C25都是可能是错的,C16配2.5的线,C20配4的线,你C25的话,4平方能凑合用但是卡在临界点上,建议还是6平方,但是6平方进插座盒太难了。
5.要是我的话,我会把自恢复过欠压保护去掉,规范是需要设,但这东西再城市真的用处不大。
6.最后就是回路问题,第一段的5个插座回路,完全没必要,您这是自己给自己找烦恼。合并成1路或者2路就够用了。其他回路没问题,分开都合理,就是各回路不自带漏保不合理。
