追风者NV5+华硕+ROG Z790 DARK HERO+华硕ATS 4070显卡装机展示

今天分享一套ATX平台得装机展示，机箱选用的是追风者新推出NV5机箱，这是一款中塔型机箱采用双侧钢化玻璃无立柱衔接方式，相对与追风者之前推出NV7机箱尺寸方面NV5更加的小巧精干，另外官方还推出了与之匹配的灯效控件以及显示屏幕可供玩家自行添加选择，可玩性很足。其他硬件方面：华硕最新的ROG Z790 DARK HERO主板搭配英特尔14代14700K处理器，散热方面同样使用的是追风者的360T30散热器搭配了8枚追风者D30积木风扇，电源则是来安耐美的GX1200DF ATX3.0，为整个平台提供源源不断稳定可靠的电力。废话不多装机如下：

硬件配置

CPU INTEL i7-14700K

散热器追风者 360T30 v2

主板 ROG Maximus Z790 DARK HERO

电源安耐美 GX1200DF ATX3.0

机箱追风者 NV5 黑色

硬盘 SOLIDIGM P44 Pro 1TB

显卡 ASUS RTX 4070 ATS 巨齿鲨

内存芝奇幻锋戟 DDR5 6800 C36 32G(16Gx2)套装

整机展示

追风者NV5+华硕+ROG Z790 DARK HERO+华硕ATS 4070显卡装机展示

硬件展示

主板使用的是华硕最新的ROG Z790 DARK HERO主板，外观方面延续了老HERO系列的经典设计语言，对比上代 Z790 HERO主板变化不是很大，依旧是纯黑的全金属散热马甲覆盖到整张主板，不同的是M.2散热装甲规模更加庞大，上面的信仰之眼以及网格图案显得更加大气恢弘。2盎司铜8层PCB的设计也体现出这张主板的豪华堆料，上手就知道其分量感十足，板型为 ATX 规格（尺寸为：305mmx244mm)。

主板附件中包含了彩印的产品说明书，VIP卡片、信仰贴纸、SATA数据线、RGB转接线、M.2 固定螺丝与导热贴、ROG钥匙扣、一个风扇转接支架用于给内存进行额外的散热、易拆式WIFI天线以及驱动U盘。

CPU插槽接口依然为LGA1700，同时向下兼容13和12代酷睿处理器，三代同堂的场面也实属罕见。

供电部分采用20(90A)+1(90A)+2供电模组，其中 20 组处理器供电配备了 90A 的电源级芯片，因此具备极为强悍的供电能力，可充分满足酷睿 i9 14900K 性能释放及超频的供电需求。

PCIe 扩展方面，搭载两个 PCIe 5.0 16 插槽和一个 PCIe 4.04 插槽；板载M.2 插槽增加到了5 个，其中一个支持 PCIe 5.0，相比上代虽然没有配备单独的M.2转接卡，但是高集成度所带来的安装便捷是我所喜欢的。

所有 M.2 接口均配备了免工具拆卸的安装卡扣，日常拆装SSD硬盘非常便捷。

各类接口位于主板的边沿设计对于接驳和整理线材提供了极大的便利。

提供了1个前置USB3.0接口以及4个SATA存储接口，均采用垂直于主板90°的接口设计，安装接线便利而且美观。

显卡快拆按钮简直不要太喜欢，再也不用使用改锥或者筷子去拆显卡了，对于手指粗的我来说简直是福音啊。ROG MAXIMUS Z790 DARK HERO 前置有一个USB Type-C接口，不仅可提供20 Gbps高速传输，还支持Quick Charge 4+或USB Power Delivery 3.0快充技术，便于玩家玩游戏时也可为连接移动设备(手机、平板电脑等)快速充电。同时，通过USB Wattage Watcher功能，帮助玩家实时查看设备的充电功率，并检查设备的快速充电状态。

提供了4条单边卡扣设计的DDR5强化型金属隔板的 SafeDIMM 高强度内存插槽，最高可支持双通道DDR5-8000MHz（OC+），最大内存容量192GB。同时主板还支持 AEMP Ⅱ 技术和 DIMM Flex 技术，特别是新加入的 DIMM Flex 技术，可以根据 DDR5 内存的温度来智能调节内存频率，从而获得比传统 XMP 模式更高的性能和可靠性。

高端主板必备的重启按钮和开机按钮，对开放式平台用户较为友好。

主板顶部是Q-LED故障诊断灯，旁边是各类风扇接口以及5V RGB灯效接口。

CPU供电接口为双8PIN，并做了金属装甲加固。

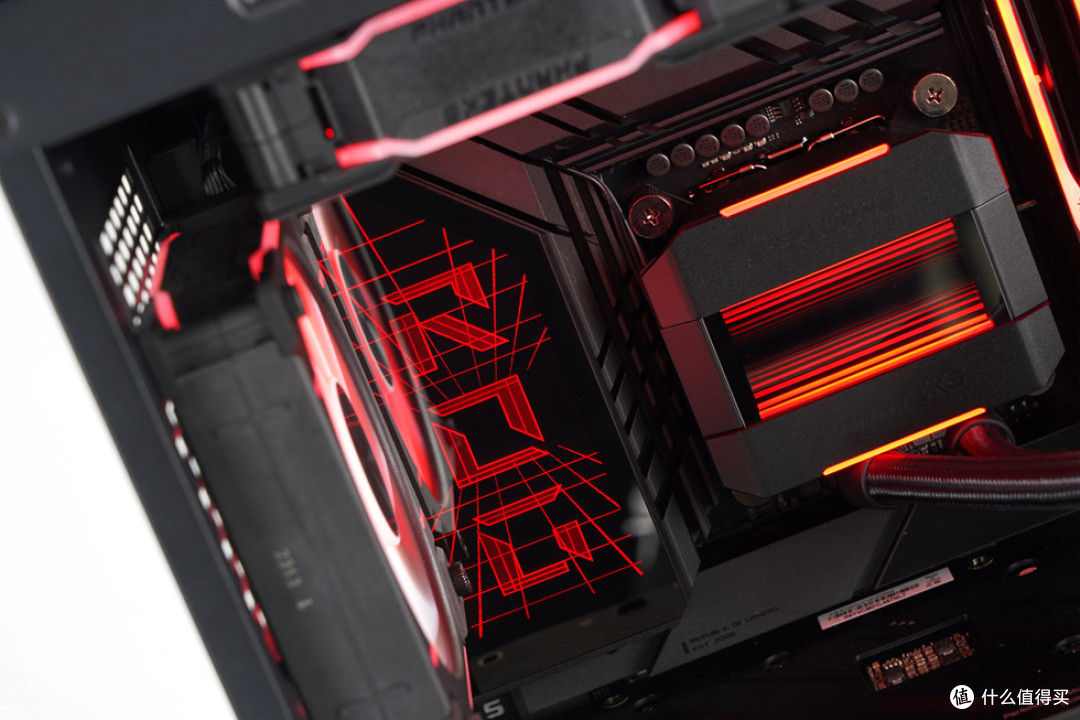

供电 I/O 散热装甲单面镜加入 Polymo 动态灯效，可同时呈现 2 种图案并支持动态效果，可变幻绚丽多彩的个性图案。左测还有 MAXIMUS DARK HERO 产品系列文饰。

一体式的IO背板已经成为中高端主板的标配，接口方面提供了：CMOS清空按钮、BIOS更新按钮、1个 HDMI 2.1接口、4 个 USB 3.2 Gen1 5Gbps Type-A 接口、2个Thunderbolt 4 Type-C 40Gbps 接口、5个USB 3.2 Gen 2 10Gbps Type-A 接口、1个2.5 Gbps 有线网口、1个USB 3.2 Gen 2 10Gbps Type-C 接口、全新的Wi-Fi 7 易拆卸天线接口以及5个3.5mm+1个S/PDIF光纤输出的音频组合接口。

主板背面配备了全金属背板，增加主板刚性的同时还能帮助散热。

为了镇压发热大户14700K处理器，散热器使用了追风者性能级的Glacier One T30 v2 一体式360水冷，其集合了目前性能强悍的第8代Asetek水泵、30mm厚冷排、追风者引以为傲的T30工业级风扇、立体视觉ARGB灯效的阳极铝盖板，同时提供了6年保和3年换新的漏液包赔保修政策。

包装附件一览。

取出散热器本体，整体设计简约做工精细。

冷头方面保持着原来的无限镜面灯效，取消了分离式水泵磁吸盖设计，冷头总高度增加到了 52mm。此外，水管的安装方向改为朝上下方向安装，不仅有着更好效能，且相较上一代更大的冷头并不会对内存的安装带来影响，冷头内采用了来自 Asetek 的第八代水泵方案，拥有更高的流量，更低的噪音，更大面积的纯铜底座，相较上一代方案性能提升 2℃/100W。

硕大的正方形状纯铜底座，导热范围以及散热效率也更佳，底座已经预涂了散热硅脂。

追风者的冷排为微水道、低水阻的高性能30mm厚冷排，使用了高密度大面积的鳍片。

冷排侧面还有镭射的PHANTEKS 品牌logo。

散热器搭配了三枚T30性能风扇，风扇材质方面采用了高成本的液晶高分子聚合物材料（Liquid Crystal Polymer，LCP），T30风扇规格为：直径120mm、厚度30mm，而我们常见的12cm风扇规格则是：直径120mm、厚度25mm，多出来的5mm厚度让追风者T30风扇拥有了远高于常规12025规格风扇的风量和风压，在3000RPM的最高转速下，其最高风量可以达到101CFM，静态风压可以达到7.11MM。

T30风扇支持PWM调速，风扇自带的Daisy-Chain串联接线可以实现多个风扇相互串联，只需要一条风扇延长线即可以连接主板，简直是理线的福音啊。

T30风扇还配有八个减震胶垫，以吸收机箱振动产生的能量，减少因共振产生的不规律噪音。

T30风扇采用了SUNON磁力悬浮技术，并搭配了DUAL VAPO轴承系统，让风扇在运作的时候减少摩擦、降低噪音，同时轴承内的油可以更稳定地循环，并防止污垢和灰尘进入，让T30风扇能长时间稳定运行，从而延长了使用寿命。风扇厚度的增加，让T30风扇可以配置更强力的三相六级绕线电机，转速最高可达3000 RPM。在T30风扇的中心有一个Switch开关，并提供了1200 RPM（Hybrid 节能模式）、2000 RPM（Performance 性能模式）和3000 RPM（Advanced 进阶模式）三档可调，用户可以根据使用情况对档位自行调节。

散热风扇选用的是追风者的D30 120积木幻彩风扇，外包装精致炫彩。

先来看附件，这是我见过附件最多的风扇了，线材方面提供了2条5V 转接线以及2条4Pin供电线，光螺丝就提供了三种，36mm牙长的M3M4各三包以及普通固定的短螺丝3包。

然后是6个角盖、4个链接桥、各类螺丝孔盖12个。

风扇本体。这款风扇以自家 T30 外观设计为基调，延续 T30 的 30mm 厚度大倾角叶片设计，带来更强的空气压力，保持更好的排风效果，增加 ARGB 元素，无线拼装安装模式，风扇更加绚丽美观。

黑框白扇叶，扇叶没有 RGB 灯效，只有边框和正面边缘具备 ARGB 灯效，采用较宽的扇叶设计，带来更好的散热性能。风扇正面中心同心圆金属纹理。四周配备 8 个减震胶垫设计，吸收机箱震动能量，减少噪音，消除共振产生的不规律噪音。

这款风扇采用免线拼接模式，其中一个侧面具备金属触点，采用桥式连接器连接，另一侧无触点则为同样形状的桥式护盖连接。

风扇背部。采用 FDB 液压轴承，密封结构，经久耐用，无需添加润滑免维护，减少摩擦降低噪音，常温 MTBF：50000 小时。性能方面，风量：64.3CFM，风压：3.01mmH2O，转速：250-2000RPM/Min。

每一组风扇仅需要一根线材即可。线材同样的卡扣设计。需要注意安装位置，按照贴纸提示的方向来安装。

显卡是来自华硕的RTX 4070 ATS巨齿鲨，外包装方面变化不小，由之前代表着ATS系列的鲨鱼形象更换为了炫酷可爱的鲨鱼姬二次元机甲新形象。华硕RTX 4070巨齿鲨显卡搭载了AD104 GPU核心，集成了5888 个 CUDA，核心默认频率为2475MHz，Boost频率为2550MHz，显存容量为12GB GDDR6X，位宽 192-bit，支持光线追踪/ DLSS 3.0 技术，供电采用了8+2相的高品质SAP II超合金供电设计，TGP功耗为200W。此外RTX 4070 巨齿鲨显卡还拥有双 BIOS ，可在性能和安静两种模式下随意切换。

显卡采用黑灰配色对称式造型，整体线条简约凌厉，透着一股浓郁的机甲风。

在散热方面，显卡正面采用了3枚全新的变曲面双轴流风扇，可增加21%风量，叶片根部的形状为减少噪音进一步优化，另外中央的风扇使用了反转设计，让散热效率更加高效。

显卡三维尺寸为:317mm×136mm×54mm，显卡厚度为2.5槽，对大多机箱还是非常友好的。

显卡金手指。

显卡顶部中间位置采用深蓝色装饰片，上面还有ASUS的品牌LOGO，内置ARGB灯带支持神光同步灯效。

供电采用单8PIN接口。

双BIOS切换开关。

显卡背部配备全铝合金背板，可以为PCB带来全方位的保护性，并且提升了显卡整体结构强度。

背板尾部做了开创处理，能有效带走热气流，减少机箱的热堆积，从开窗处可以看到显卡的散热模组，采用大面积的散热鳍片加4热管的组合。

接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，配置齐全完全满足日常使用。

电源选择是安奈美最新的旗舰GX1200DF ATX3.0，外包装采用黑橙配色的风格，从包装上的图标可以看出，这是一款ATX 3.0标准的电源，支持PCI-E 5.0供电规格、采用100%全日系电解电容，并通过了80Plus金牌认证，核定功率为1200W，官方也为这款电源提供了长达10年的质保服务。

打开包装盒，电源本体和线材分开单独包装。

自带的线材质地扁平柔软，装机走线时候很方便。

取出电源本体，电源整体尺寸为140mm*150mm*86mm，采用14cm 短机身设计，搭配各类机箱有着更好的兼容性。

电源内置了一枚12CM FDB 轴承的静音风扇，最高转速为2300RPM，电源会在低温低负载的状态下停转风扇，使自身的运行噪音达到最低。另外比较特别的是这款电源还具有逆转弹尘自清洁的功能，就是电源风扇在启动前10秒以较高转速逆转然后再顺转，可将吸附在电源内部的灰尘带离以达到自清洁的效果，安奈美也为这项技术专门申请了专利。

电源侧面的贴纸同样标注了电源的功率以及技术特性。

电源接口采用全模组设计，电源端提供有一组18PIN+10PIN接口(对应主板端的24PIN接口)、5组8PIN接口(对应主板端的CPU供电与PCI-E显卡供电接口)、4组6PIN接口(对应其他设备的SATA供电和大D4供电接口)。1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口。

电源铭牌信息：电源采用了主动PFC模块，支持100-240 VAC，47~63Hz宽幅输入；另外内部采用了单路+12V架构，且单路+12V最大输出100A，最大功率1200W。

电源尾部：AC接口旁边配有独立的电源开关，尾部的出风口采用蜂窝状的全镂空设计，让电源内部的热量更容易排出。

追风者NV5机箱是一款中塔型机箱，采用双侧钢化玻璃无立柱衔接方式，相对与追风者之前推出NV7机箱尺寸方面NV5更加的小巧精干，机箱整体采用 0.8mm 钢架结构、1mm 加固件，结构坚固，做工扎实。机箱三维尺寸为：239×477×528mm，约为 62 升。

机箱顶盖处做了大面积的散热开孔，顶盖固定采用免工具设计拆卸非常方便。

机箱的IO接口位于机箱顶部，从下到上为重启按键、电源开关按键、两个灯效控制按钮、一个type-C接口、一个USB3.0接口以及二合一音频接口。

机箱前面板和左侧板采用了两块4mm厚度高透钢化玻璃，玻璃交汇处采用无立柱设计，整个箱体非常通透，可全方位展示整机的硬件及灯效。

机箱尾部：右侧上方的风扇位置默认可安装一枚120MM风扇，配备了7条水平的PCI扩展槽，电源位的设计采用倾斜的方式，最大化提升底部电源的进风散热。

机箱右侧板风扇位置也做了大面积的散热开孔。

机箱侧板的固定方式采用免工具手拧螺丝设计，安装拆卸非常便捷。

取下全部侧板，模块化开放式的设计也降低了装机的难度。

机箱内部还提供了一个坚固的显卡支架，支架与显卡接触的部分还有减震海绵，可通过底下手拧螺丝可以实现上下调节。

机箱底部的风扇位同样采用了倾斜抬高的设计，风扇固定架可拆卸。

机箱内部：最大支持E-ATX规格的主板，CPU散热器限高180mm，显卡限长440mm，机箱顶部、正侧、底部以及尾部设置了8个风扇安装位，其中顶部和正侧可支持安装3把120MM风扇以及360MM冷排，底部以及尾部可安装1把120MM风扇。左侧电源仓边缘还预置了一条RGB灯带，同时官方还推出了匹配机箱的灯效套件以及显示屏幕可供玩家自行添加选择。
