ITX板子还是这么贵!微星B760I主板评测体验
近年小型主机需求稳定发展,想省空间的玩家开始转向寻找高性能 ITX 主板,因此板厂顺应市场推出性能更强的 ITX 主板,通过良好的供电散热设计,着重超频性及重视扩展性与兼容性,让 ITX 爱好者有更多组出极致性能的小主机的选择。
2023 年微星利用 B760 芯片组推出 MPG B760I EDGE WIFI DDR4 主板,凭借 PCI-E 5.0 X16 与同样支持DDR4 的竞品拉开距离,稳占市场一席。之前微星在 B660 ITX 上缺席,今年重返 B760 平台会带来那些看点呢?

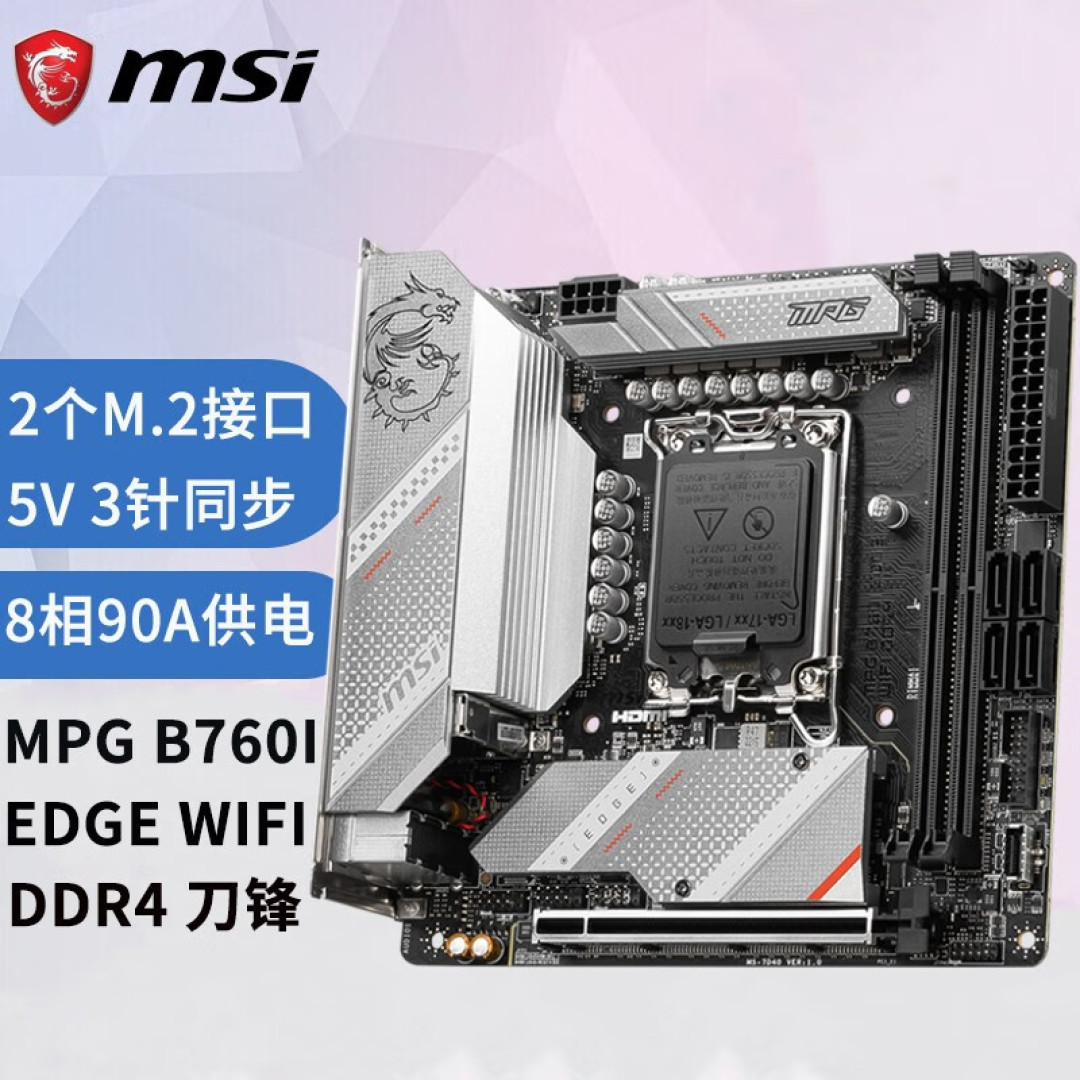

微星B760I EDGE WIFI DDR4 主板介绍:
因为 ITX PCB 面积较小,银白色的供电散热片上和 M.2 散热片显得更大更鲜明,主板背面没有任何金属散热片辅助供电模块降温,有不少芯片都被放置在 PCB 背面,下方位置有 1 根 M.2 插槽。
供电散热
散热片上印有微星龙魂图案以及 MSI 与 MPG 字样,使用延伸式的散热片设计,以高质量的 7W/mK 导热贴覆盖供电模块。两块铝制散热片的侧面设有多条切削凹槽,以扩大散热表面积。不过没有使用导热管,将两块散热片连接起来。

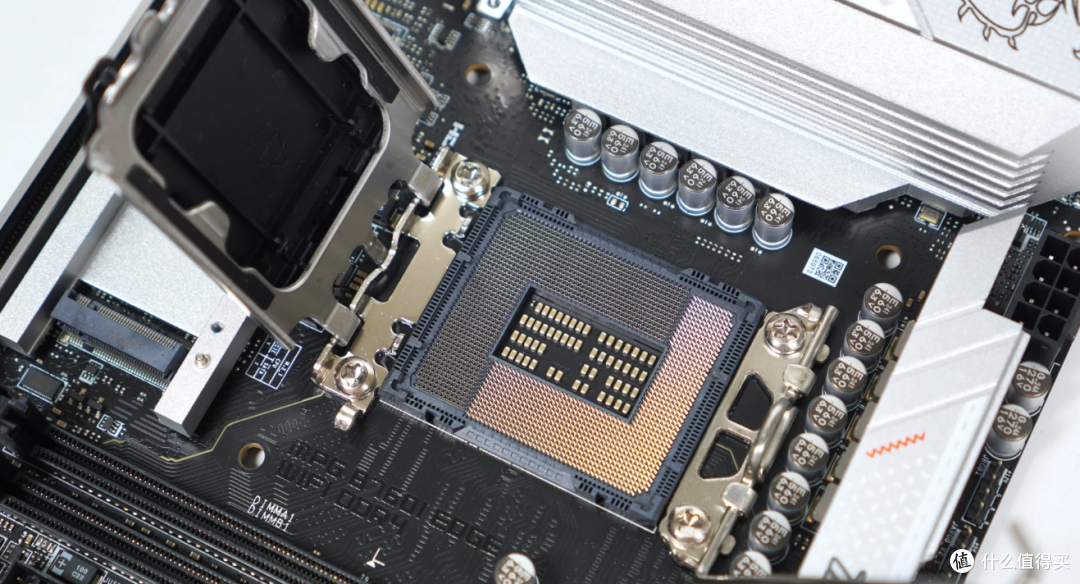

CPU 插座
LGA 1700 插座支持 Intel第12代和第13代桌级 CPU,B760主板通吃两代而不需更新 BIOS。支持DDR4是LGA 1700 的一大卖点,让消费者能够选择更便宜的内存方案。

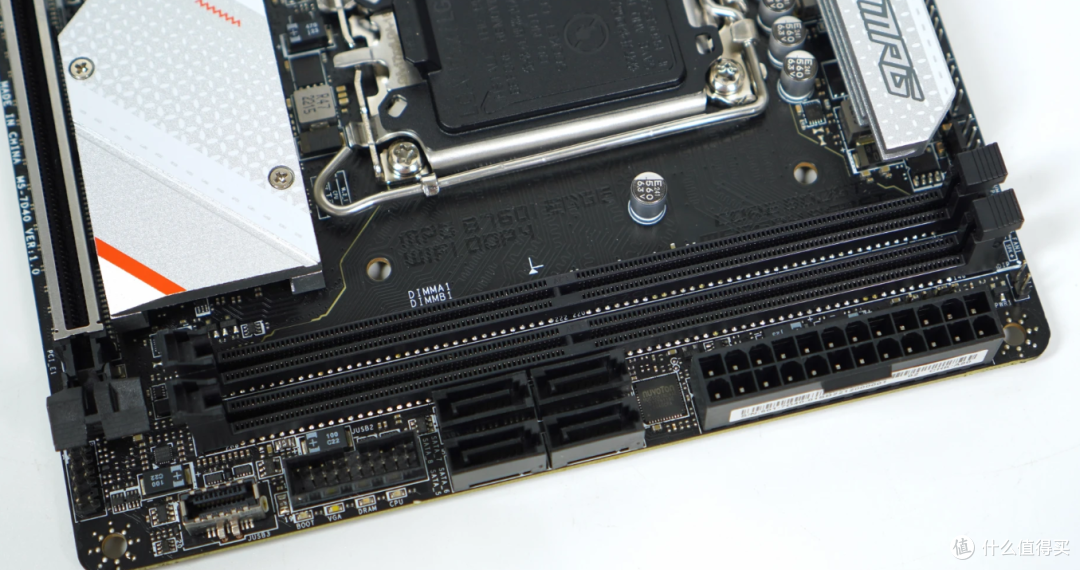

内存插槽
2 根 DDR4 内存插槽采用穿孔式 DIP 工艺固定在 PCB 上,插槽采用单边扣设计,且未使用内层走线设计。
I/O接口:
I/O 的部份有预先安装好银色的一体式挡板,提供多个 USB 连接口,可惜没有免 CPU 更新 BIOS 的实体键。
1 个 HDMI 2.1
1 个 DISPLAY PORT 1.4
2 个 USB 2.0 TYPE-A
4 个 USB 3.2 GEN 1 5Gbps TYPE-A
1 个 USB 3.2 GEN 2 10Gbps TYPE-A
1 个 USB 3.2 GEN 2 10Gbps TYPE-C
1 个 2.5Gbps 有线网络端口
1 组无线网络 Wi-Fi 天线
3 个音效口
前置 USB 3.0 19-PIN 插座,外侧有 4 颗 LED 灯,能够反应开机自检过程中的故障点。 1 个 ARGB 3-PIN 和 1 个 RGB 4-PIN RGB灯光同步接针。
PCI-E 5.0插槽
PCI-E 5.0 X16 插槽,此插槽以贴片式 SMT 工艺銲接在 PCB 的表面。

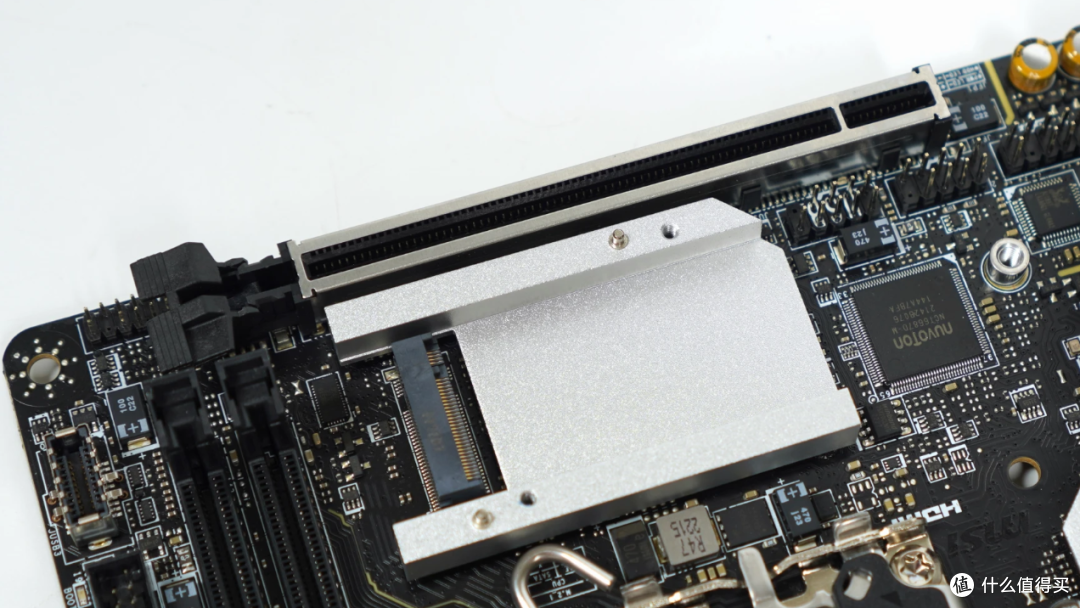

M.2接口
主板提供 2 根 M.2 插槽,正面的 M.2 插槽附有金属散热片为 M.2 SSD 降温,当 M2_2 插槽被安装 SATA M.2 SSD 时,其中一个 SATA 口会被停用。
M2_1 (正面) 由 CPU 提供 PCI-E 4.0 X4 的 PCI-E 通道,支持2280 规格的 PCI-E NVME SSD。
M2_2 (背面) 由 B760 芯片组提供 PCI-E 4.0 X4 的 PCI-E 通道和 SATA 控制支持,支持2280 规格的 PCI-E NVME SSD 和 SATA M.2 SSD。

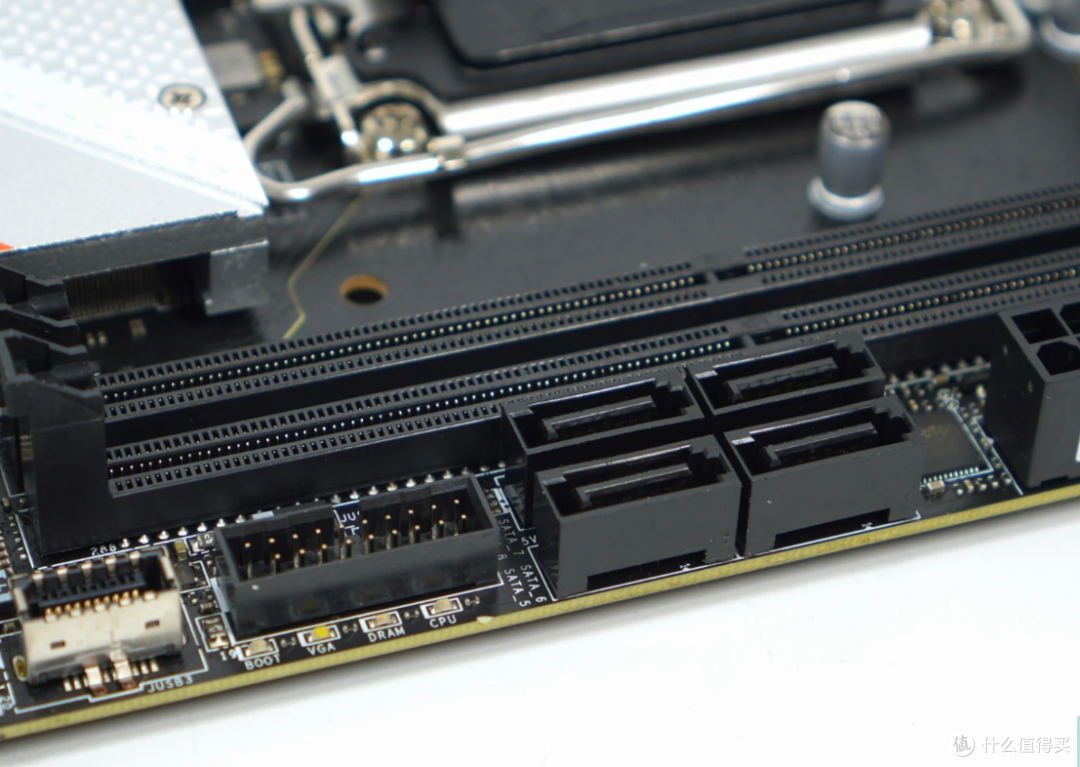

SATA接口
4 个 SATA 由芯片组 B760 原生提供。
主板拆解介绍

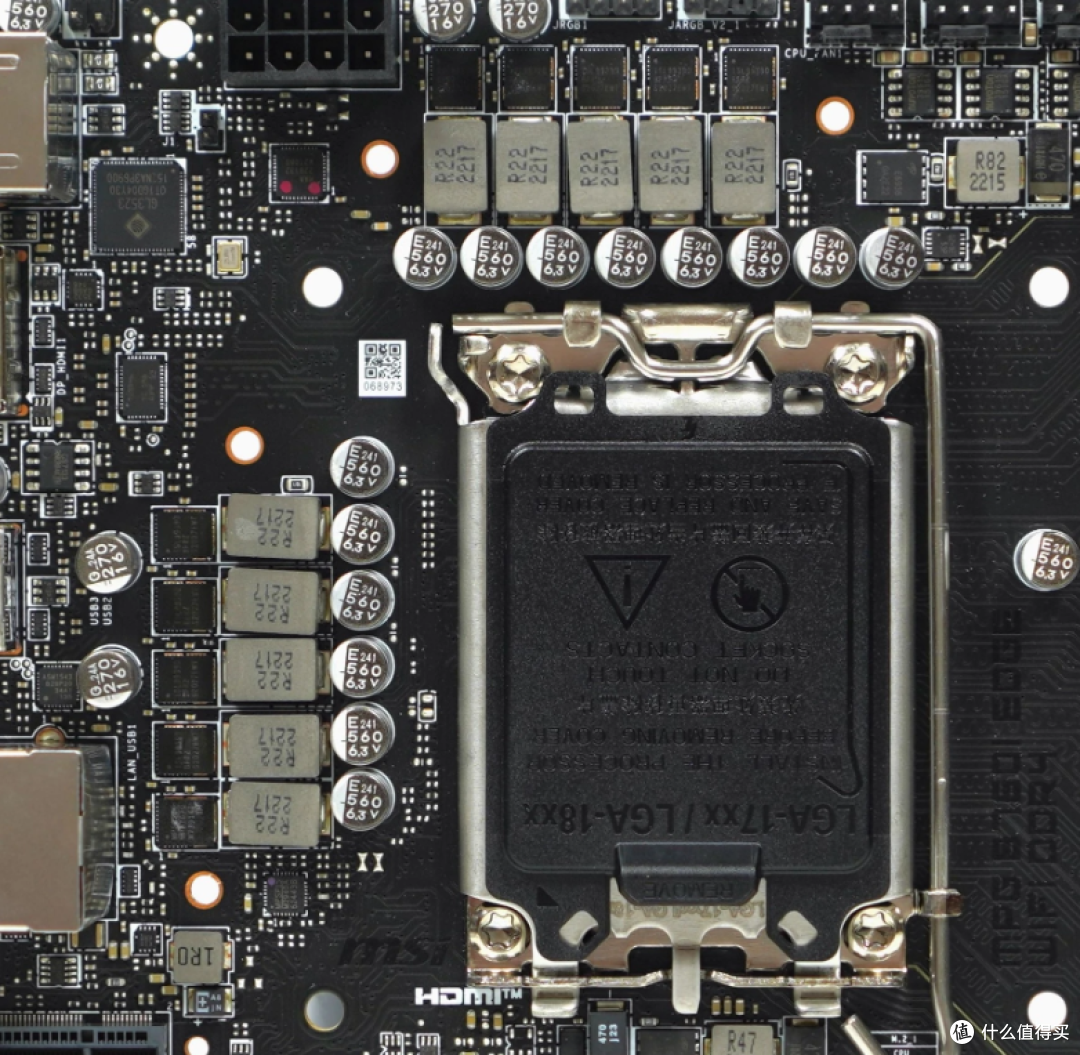

整个 CPU 供电设计是 8 + 1 + 1,供电输入是 8-PIN,采用大量日系固态电容作输入和输出电容,并使用 R22 电感。
8 颗 RENESAS ISL99390 90A 一体式供电模块转化 CPU 核心电压,1 颗 RENESAS ISL99390 90A 一体式供电模块转化 CPU VCCGT 电压,两路电压由 RENESAS RAA229132 PWM 控制器负责,以 8 + 1 形式输出 9 组 PWM 讯号直连控制 8 + 1 供电模块。
VCCAUX 由 MONOLITHIC POWER SYSTEMS M2940A PWM 控制器以 1 组 PWM 讯号直连控制自家一体式供电模块 MP87670 80A 所转化。
ALPHA OMEGA AOE6936 是 1 颗 N-CHANNEL MOSFET,采用包含上桥和下桥的整合封装设计,并由 RICHTEK RT8125H (QZ=) 单相 PWM 控制器直连,输出 DDR4 电压。

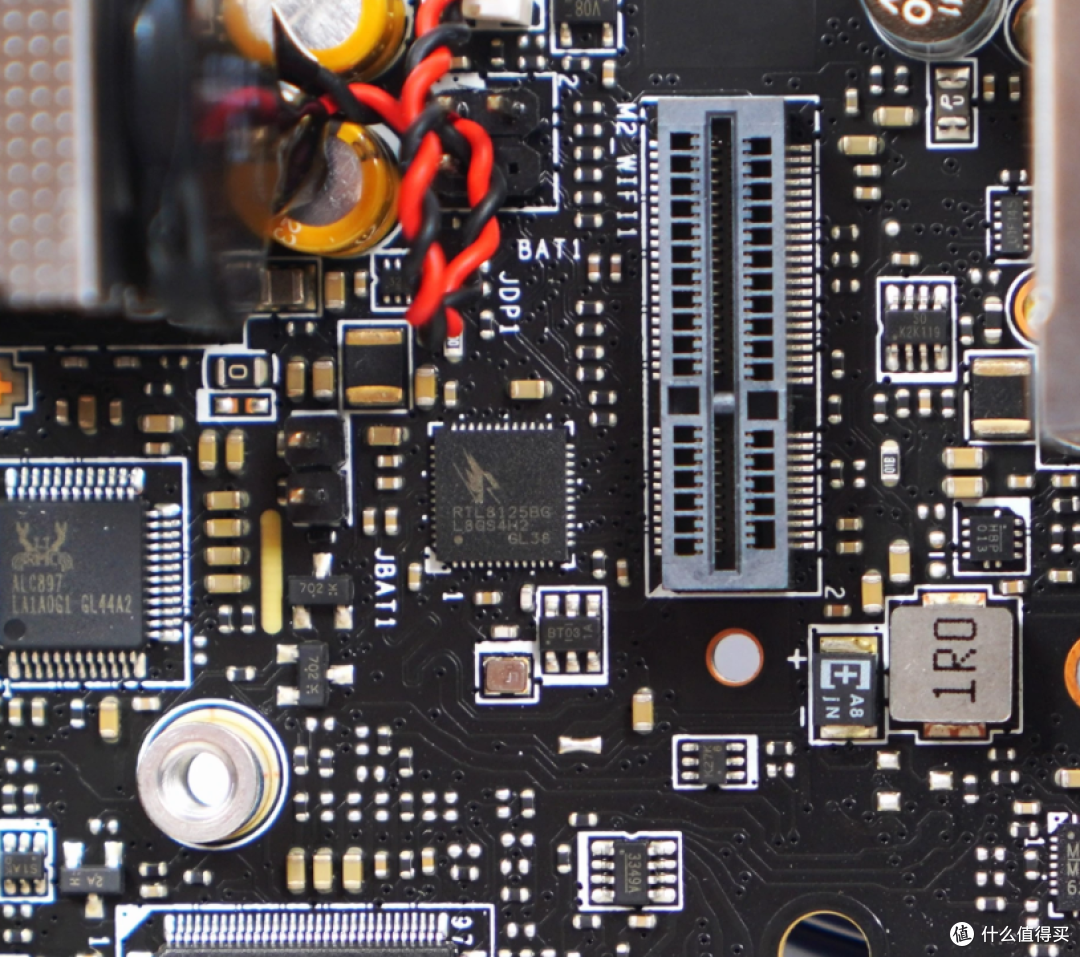

网络连接
无线网络连接的部份微星使用 INTEL AX211 CNVIO2 WIFI 6E BT 5.2 模块。
REALTEK RTL8125GB 2.5Gbps 有线网络控制器,提供 1 个 2.5Gbps RJ-45网络端口。
音效设计
REALTEK ALC897 音效编码译码处理器,搭配 2 颗日系音效电容和数颗 MOSFET 确保音质纯净无爆音。
总结
MPG B760I EDGE WIFI DDR4 ITX 主板用料上乘,在有限的空间上塞满好料,供电、存储、USB、GEN 5、RGB 连接等等,扩展部分都做得很好。银白色的配色,再加上这是市场上为数不多支持DDR4 的 B760 小板,还有微星出色的 BIOS 调校和强大的 MEMORY TRY IT 功能,应该能让 ITX 爱好者组装出性能不妥协的强悍小主机。
但是要说缺点吧,就是这价格,作为B760芯片组主板,竟然卖到1599,不能说这价格良心吧!不急的小伙伴可以等等,降一降咱们再入手。
