PP装 篇三:拆解,超频,压力测试看我玩爆水冷显卡——iGame GeForce RTX 2070 Neptune OC
开箱

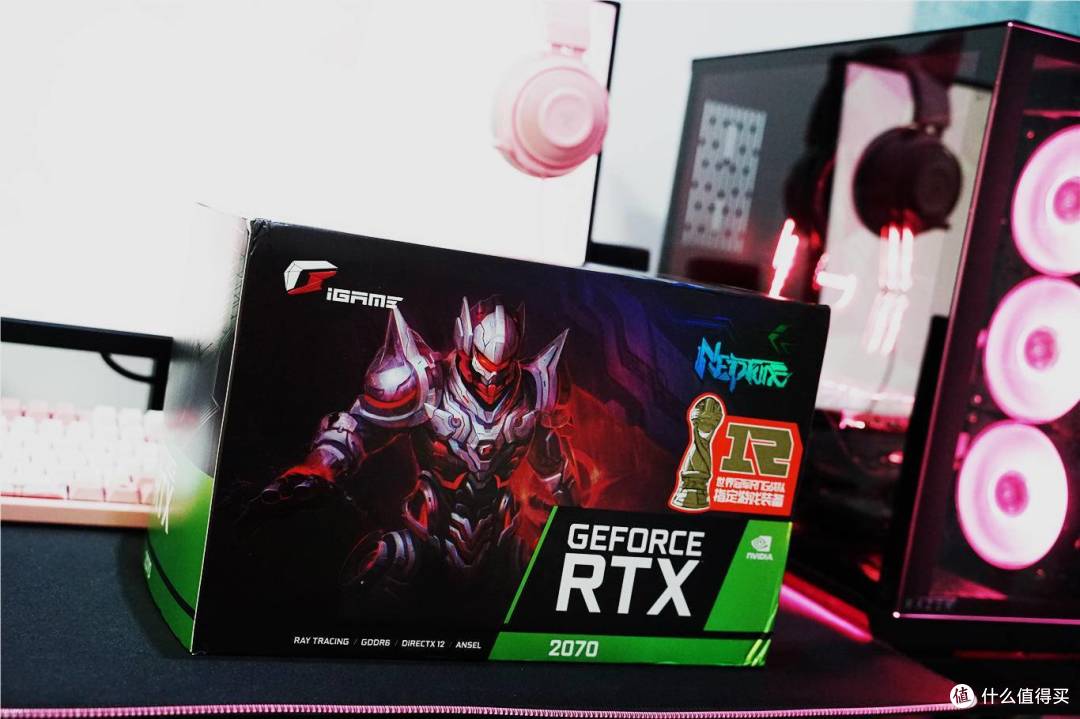

这个外观和之前开箱过的2080Ti大同小异。只是右上角额外增加的镭射Neptune 显得额外显眼。
信仰贴纸和海报。
白手套和工多功能工程钳子,非常实用的小工具。白手套内置了防滑硅胶,算是工作手套里比较高端的那种。

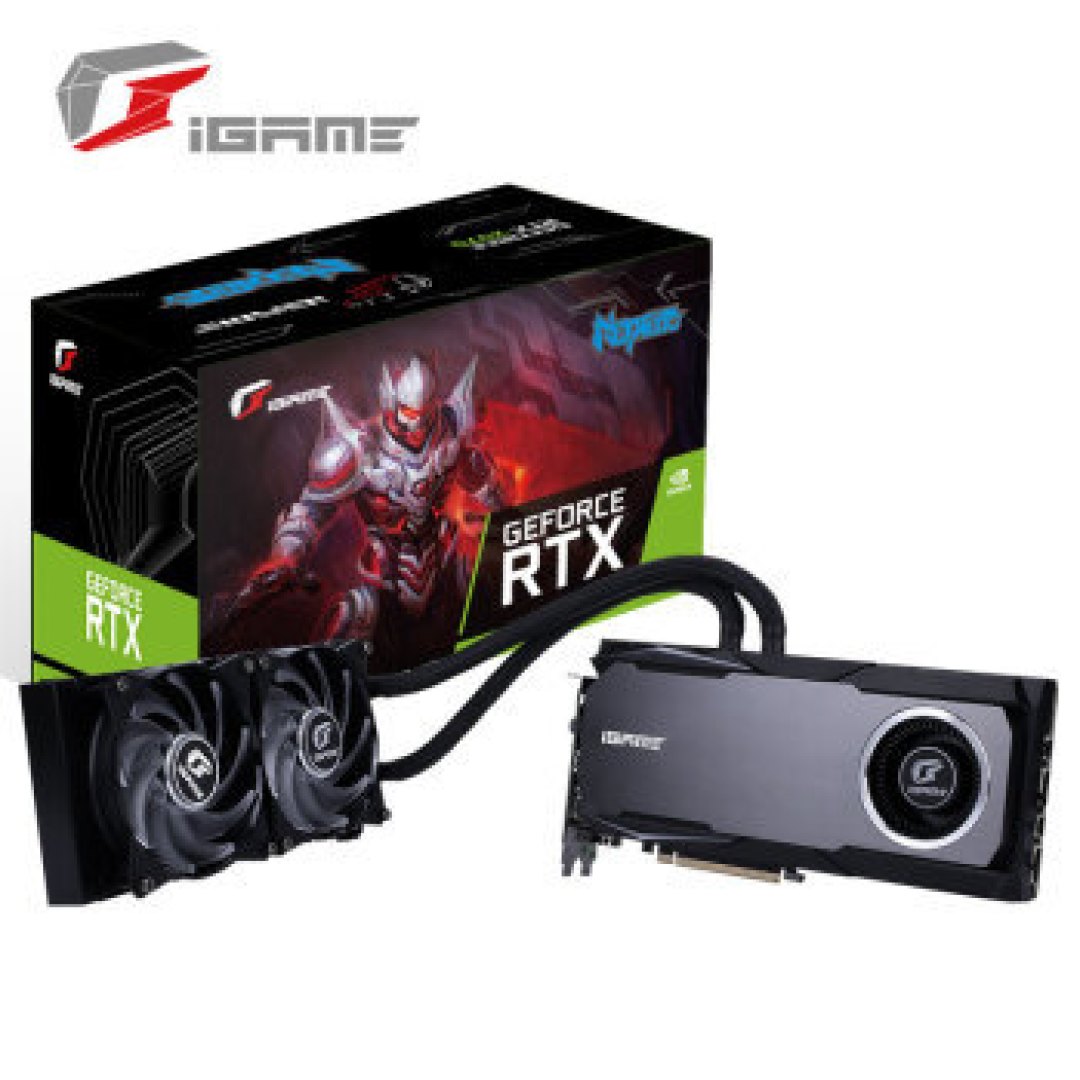

显卡部分包裹了银色金属拉丝外甲,看起来很帅气。虽然是水冷散热,但是只限于GPU部分和显存部分,所以还是安排了一个涡轮风扇,用来给供电降温。同时风水混动还能进一步提升水冷的散热效率。
双8pin供电,LOGO灯可以用iGame Dynamik Light修改灯光效果。
背板是没做什么特殊处理,一整块金属面板上有一个大大的Neptune。不明白为啥没有考虑做成银白或者是灰白的颜色,这个蓝色看起来有点突兀。

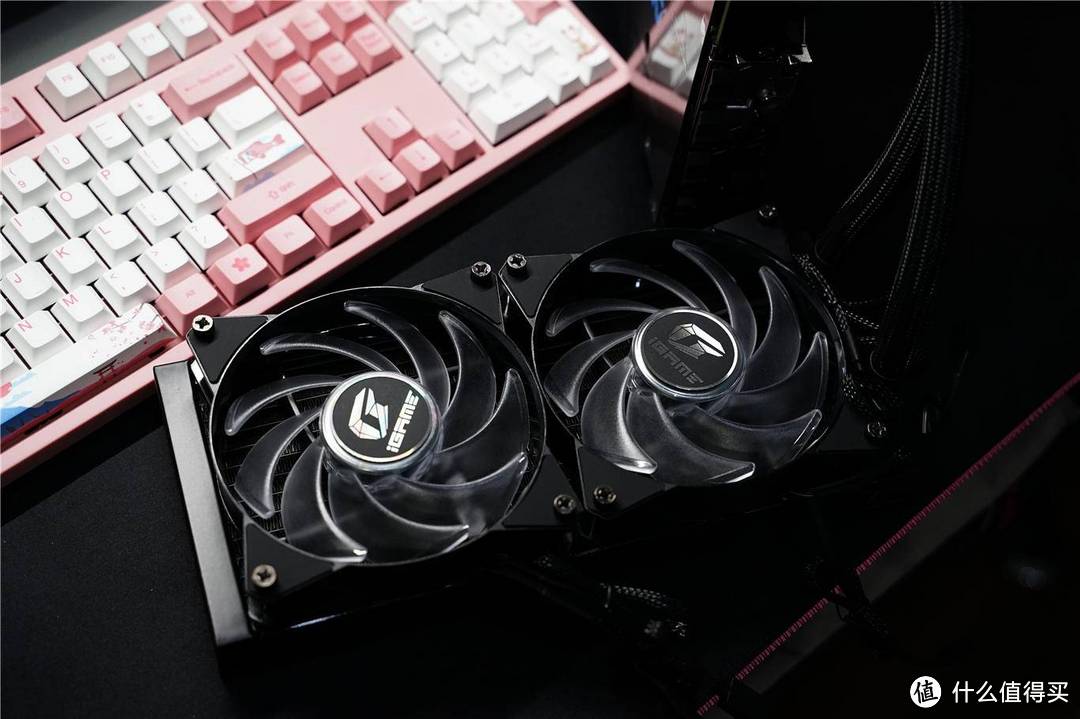

作为酷冷的死忠粉,这个冷排部分我瞟一眼就知道肯定是酷冷的。
冷排侧面还内置了一个logo灯,这个冷排应该是基于酷冷G240S打造的。
拆开风扇,印证我的猜测。果然是G240S,连风扇都没换过。
拆解
手残的朋友建议就不要拆解这款显卡了。这款显卡的拆解还是有一定的难度的。PCB覆盖一体压铸工艺制造的铝板,表面铸有条状散热柱,可以增加散热面积,还能增强整卡牢固度。
所有的接线都是在显卡尾部完成的。拆下外壳的同时也要解除卡扣。

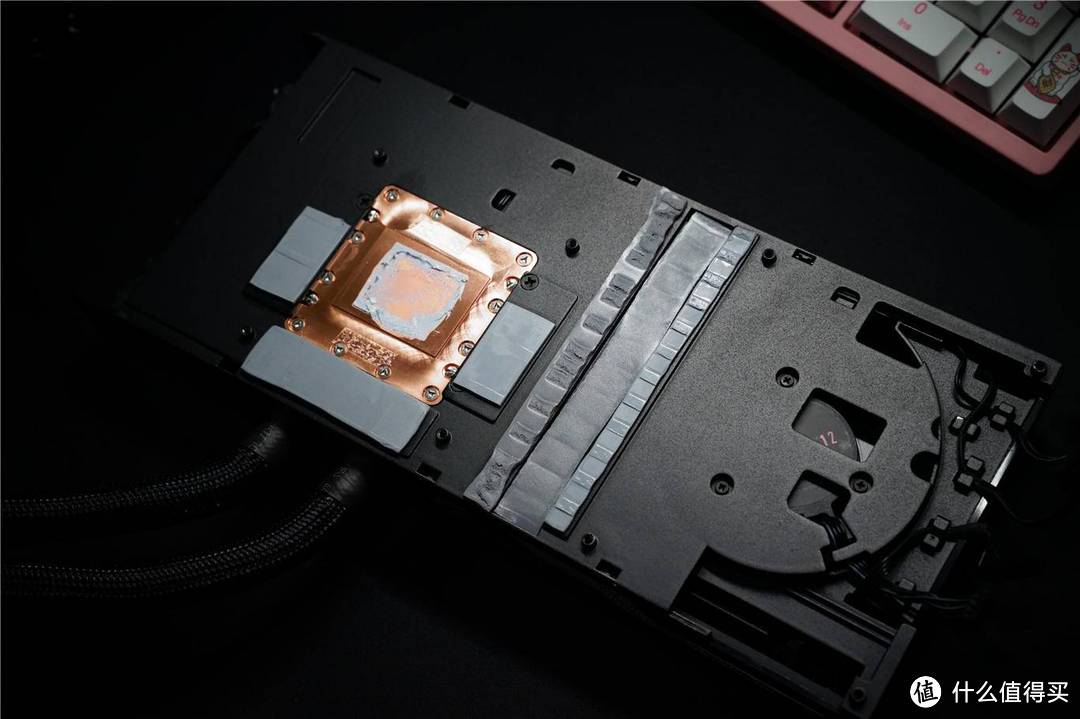

冷头底座采用紫铜材质打造,有不错的导热效率,显卡的硅脂和硅胶帖一般都很黏,建议拆下之前先用吹风加一下热。

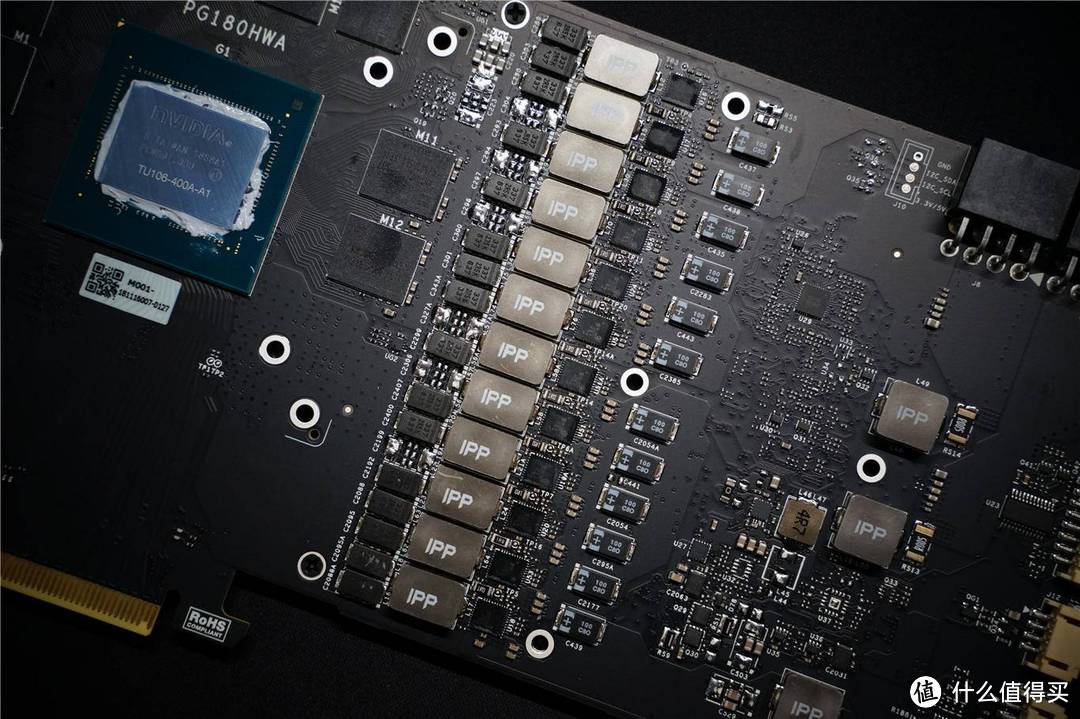

10+2相七彩虹自研I.P.P+钽电容的供电特别显眼。
核心为超频版的TU106-400A-A1核心
显存部分采用的是由8颗1GB的三星K4Z80325BC-HC14组成。K4Z80325BC-HC14采用256M x 32架构,速率14.0 Gbps(1750MHz),刷新16K / 32 ms,180FBGA封装。可以通过七彩虹一键boom加速到1815MHz
主要供电部分由钽电容,七彩虹自研I.P.P电感以及安森美FDMF3170 DrMos,安森美FDMF3170 DrMos最大通过电流为70A。这个供电在这个价位上还是给得非常足的。为其提供了不俗的超频空间。
PCB正反两面均有一个uP9512P的PWM控制器,uP9512P具有独立8个PWM控制通道。正面的uP9512P的PWM控制器应该是用于控制显存的2相供电,而背面的这颗uP9512P的PWM控制器则是通过2颗uP7561Q倍相器进行倍相控制剩下的10相供电。uP9512P属于NVIDIA定制的PWM主控,支持NVIDIA Open VReg Type 4i + PWMVID技术,具备自动相数检测,在低耗或待机时,自动关闭多余相数以达到节电的目的。
超频
七彩虹自研的iGameZone ll就是一个不错的超频工具,非常简单好用,可以对显卡的频率、显存频率、功耗、温度等进行自由设定,核心电压是锁定状态,不允许修改,不过也不建议各位对核心电压做修改,毕竟超频损坏也是在拒保条款里的。而且这几个设定对玩家而言完全够用了。

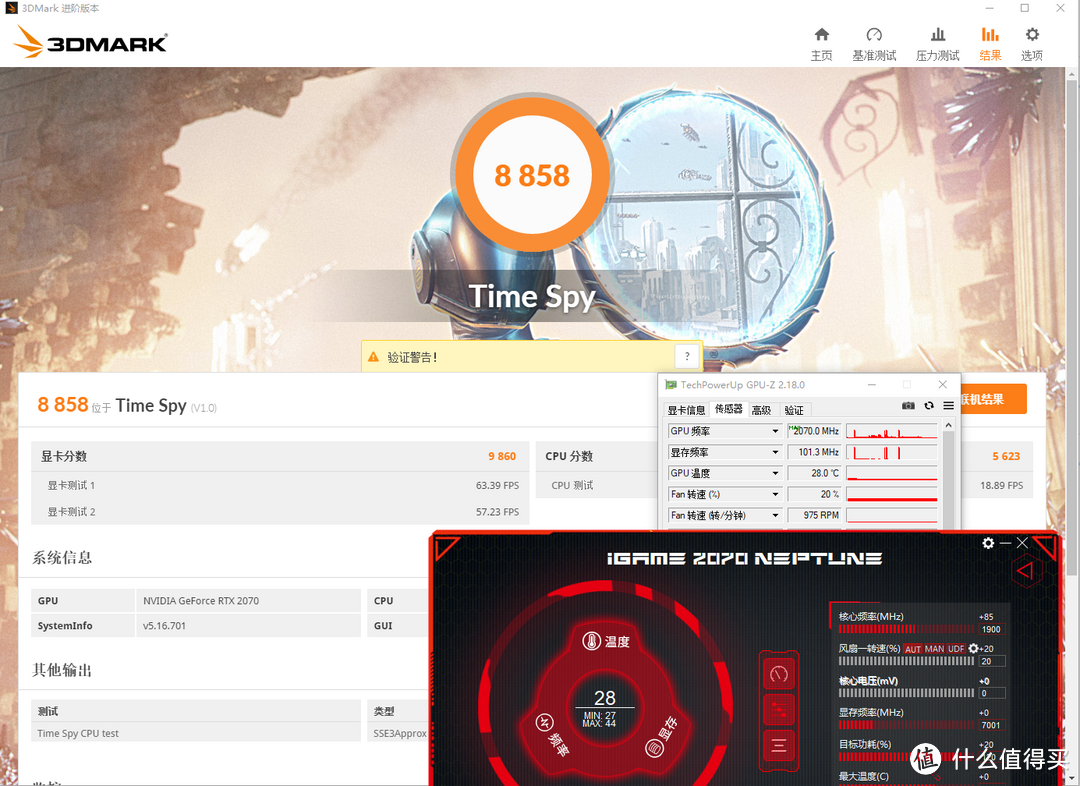

我尝试了2种超频方案,第一种功耗加到120%,频率最高可到1900(事后我又做了更详细的测试我这个显卡在120%最高能达到1911),只需要调节这2个参数。这个作为日常使用的超频设定非常不错,此时的Time Spy分数为9860。最高boost频率为2070。
随后我又测试了iGameZone ll极限条件下频率,因为iGameZone ll最高支持130%的功耗设定,先拉满功耗,然后经过多次尝试最终频率被锁定在了1950。此时的Time Spy分数为10137。最高boost频率已经达到2175了。

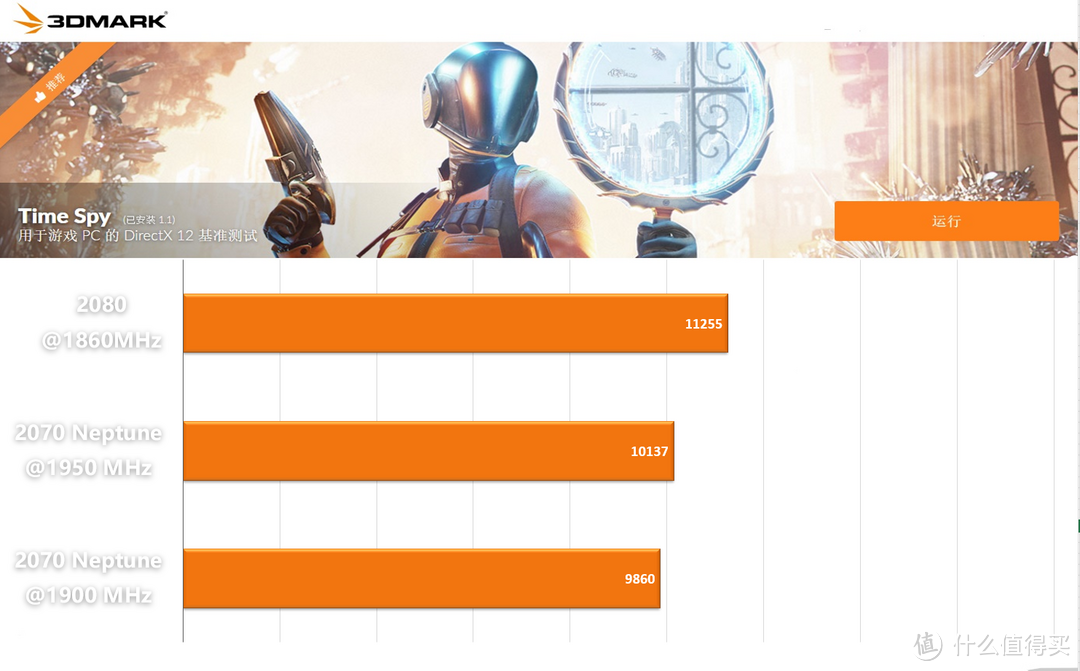

这个得分已经算是摸到2080的屁股了,差距大约只有10%了。此时,有些人肯定会担心,超频会不会温度爆炸,稳定性之类的。就让我们来烤个机试试。
此时的室温大约在20℃这样,还是超频到130%,1950的频率,持续30分钟,温度基本稳定在了51℃。水冷毕竟水冷,你大爷还是你大爷~温度表现很好,没有出现任何花屏,黑线等问题,就是功耗爆炸了。此时的显卡功耗已经达到了300W。
此时的整机功率更是达到了400w的水平。
灯效
灯效啥的就不做过多赘述了,感兴趣的朋友可以参考这篇文章了解。
测试
侧面带了一个一键boom的按钮,可以让显存在1620和1815之前切换。

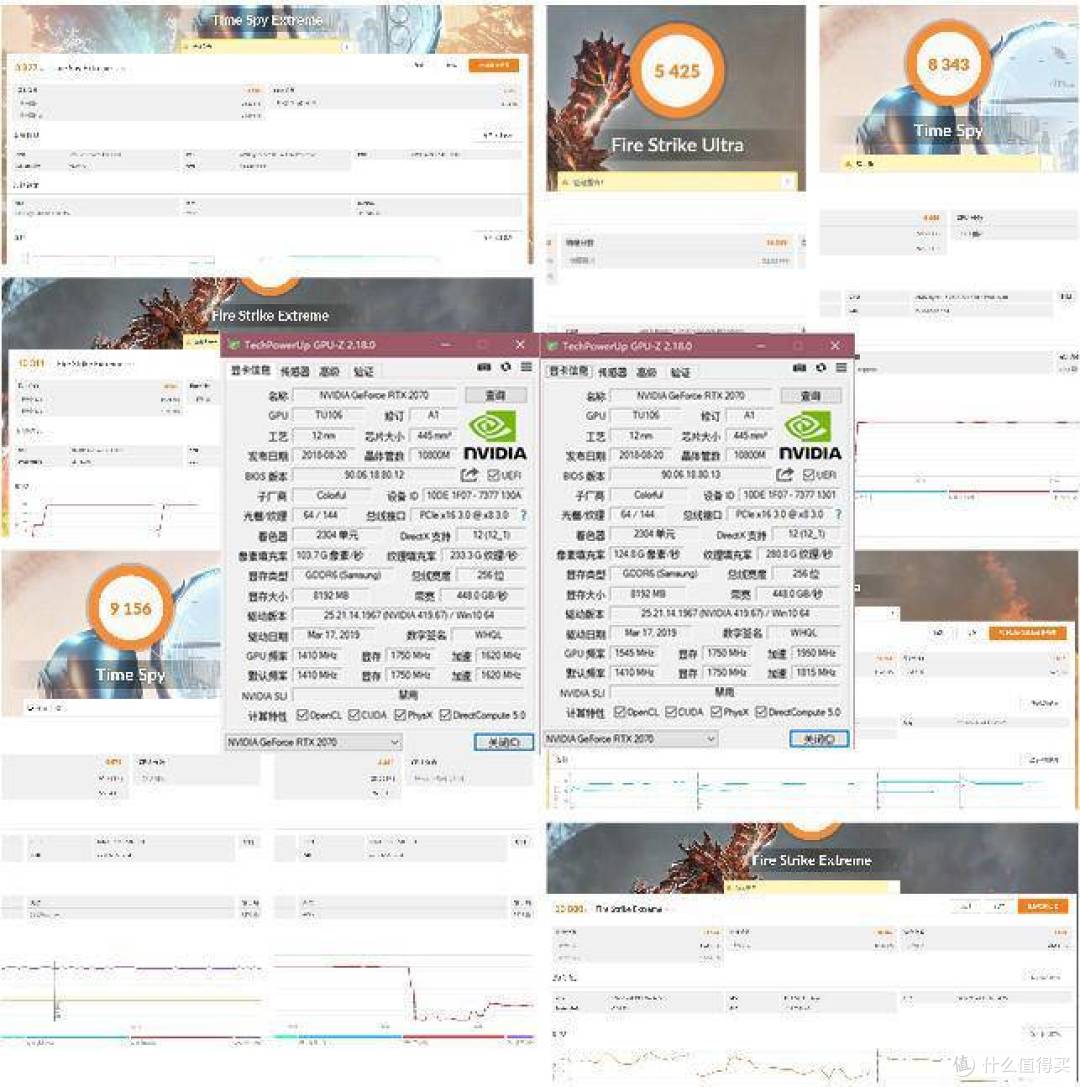

我分别测试了2种显存模式下的得分情况。不废话了,直接上图。
结果还是很明显的2个显存模式下的性能差距大约在6%左右。
游戏测试我选择了最新版的古墓丽影,开启了DLSS,然后在各种模式下对1810MHz模式下的2070 Neptune进行了测试。废话不多说,上图。
测试分辨率选择了2K这种主流模式,看到在开启光追高和超高状态下平均帧数也有50+,但是实际在测试过程中出现了几次明显的卡顿,所以现阶段想要体验光追,可以考虑在最高模式下把光追的模式降一档到中档,或是将画质降为高+光追高方可流畅体验游戏。
最后
最后再瞎侃一下。七彩虹2070 Neptune水冷版和Vulcan X火神版采用了同款PCB,之间的差别应该就只有散热器的区别了,两款显卡的京东售价一毛一样,但是Neptune水冷版的散热器就是酷冷G240S的改版,而酷冷G240S的零售价约为900元。。。而且,火神版的风能是肯定无法把130%功耗下的2070压在51℃的。所以,性价比显而易见。
虽然性价比显而易见。但是iGame GeForce RTX 2070 Neptune OC有一个在选择上的致命伤,就是机箱限高(参考CPU散热限高就行)。我机箱限高为155cm这款显卡放在我的机箱里非常怼,水冷管的扭曲度个人觉得有点太大了,这个对与水冷管的健康来说还是有影响的,个人推荐至少使用限高为160cm的机箱为宜。同时也要顾及一下冷排的安装位置。其实这个问题只要把水冷管做成和显卡90°垂直就可以很好解决。希望七彩虹在后面的产品设计上注意到这一点@七彩虹显卡设计师。
总的来说,iGame GeForce RTX 2070 Neptune OC是一款性价比挺不错的高阶显卡,在显卡市场同质化很严重的情况下,Neptune OC还是带给我挺多惊喜的,在机箱和价格能够接受的情况下还是可以选择入手的。
琢磨弄一个5星评分系统,个人观点,仅供参考(PS.是我可是非常严苛的!)
iGame GeForce RTX 2070 Neptune OC
性价比: ★★★★☆
颜值:★★★★☆(背板没亮点扣一分)
安装难度:★★★★★(不给90°弯管,确实不好整。)
