键盘鼠标外设 篇四十七:稀有轴键盘分享,樱桃Cherry G84-4125 ML轴机械键盘
最近什么值得买上有我爱捡垃圾的征文活动,差点以为自己进入了图吧。既然活动,就分享一下qianseyue收藏的这把二手购入的废品风Cherry G84-4125 ML轴机械键盘。

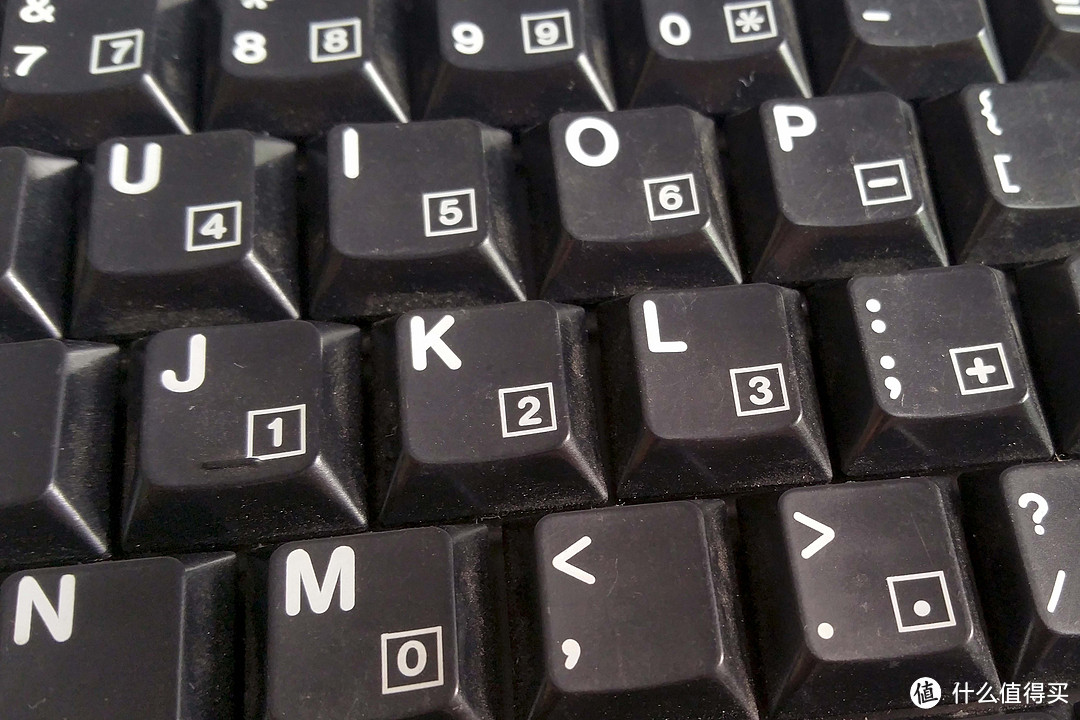

外观展示
大概在09年之前,某宝上有很多很便宜的樱桃机械键盘,大多是工控设备配件,价格在50以下不包邮,例如这把Cherry G84-4125 ML轴机械键盘。
历史上樱桃开发过多种轴体,例如ML,MX,MY等等轴体,可惜目前仍在产的只剩下MX轴,而ML轴和MY轴已经成为历史。
使用樱桃ML轴的是樱桃Cherry G84系列机械键盘。最初定位是专门针对工控平台的迷你键盘,价格偏高,销量走不起来。
侧面来看,樱桃G84-4125键盘与当年主流的火山口薄膜键盘厚度是很接近的。
樱桃G84-4125键盘外观与樱桃G84-4100键盘相似,差异在主控。原键盘的数据线是RS485工业接口的,无法转接成usb接口,所以兜兜转转不知被卖了多少手。某宝上有定制的4125改4100主控,可是我没上车。
外壳被前任卖家刷了个大佬配色,背面的标签贴纸也被撕掉。

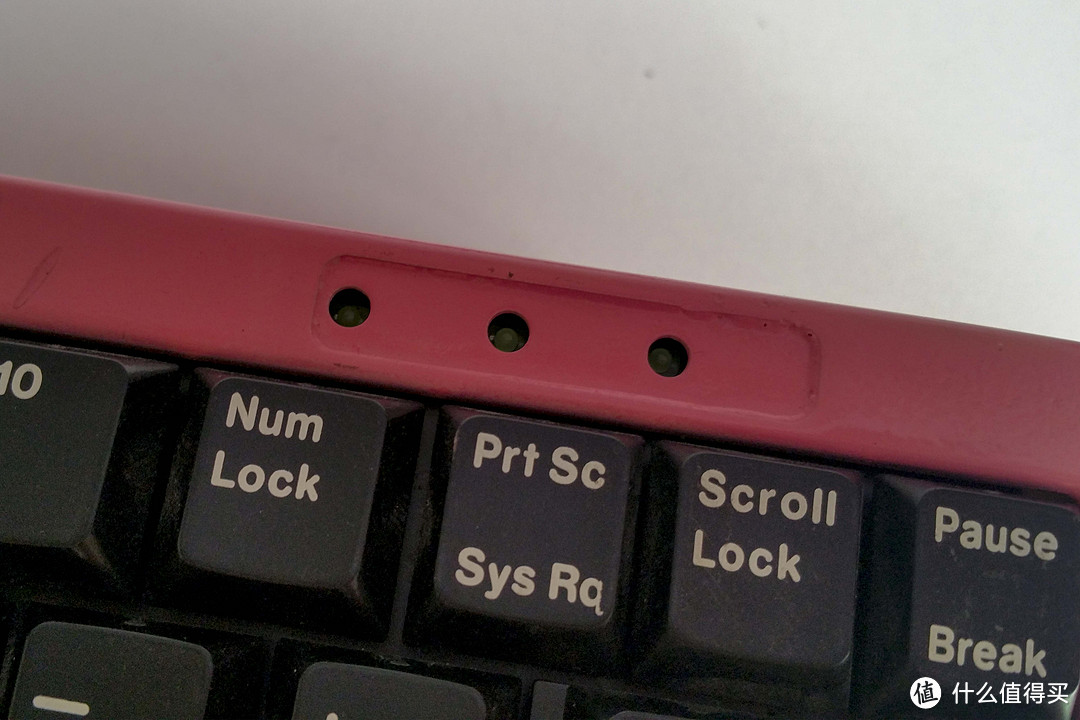

脚撑只有一档。
卸掉螺丝,拆解给大家看看。

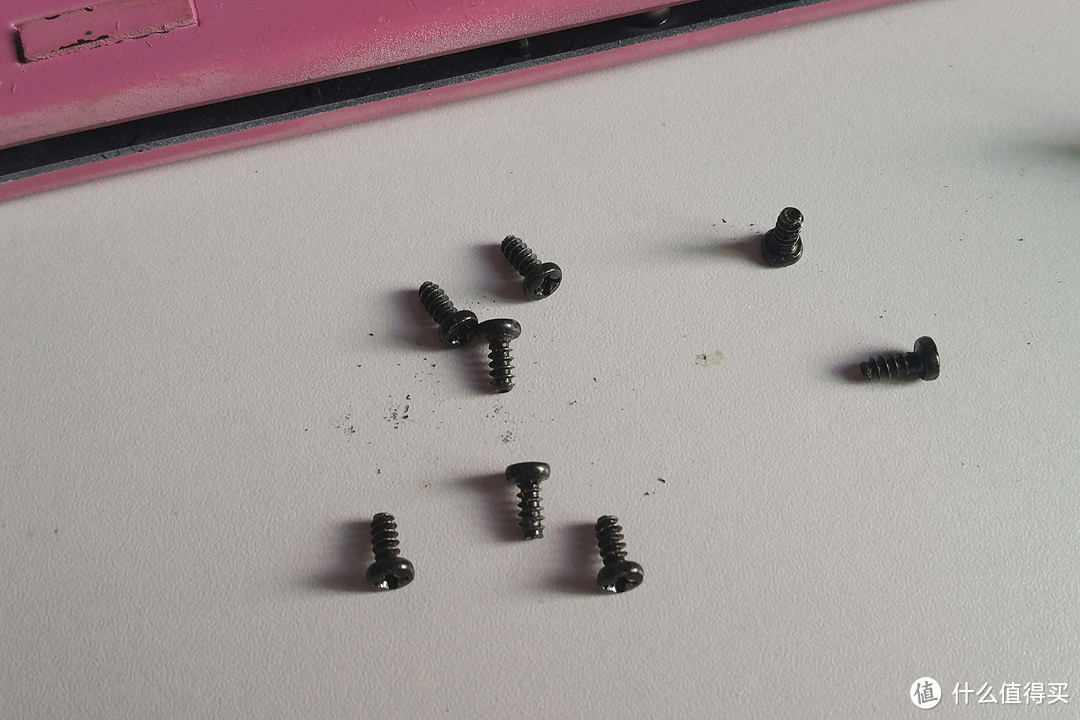

总共有8个螺丝。
拆掉后盖,露出PCB本体。

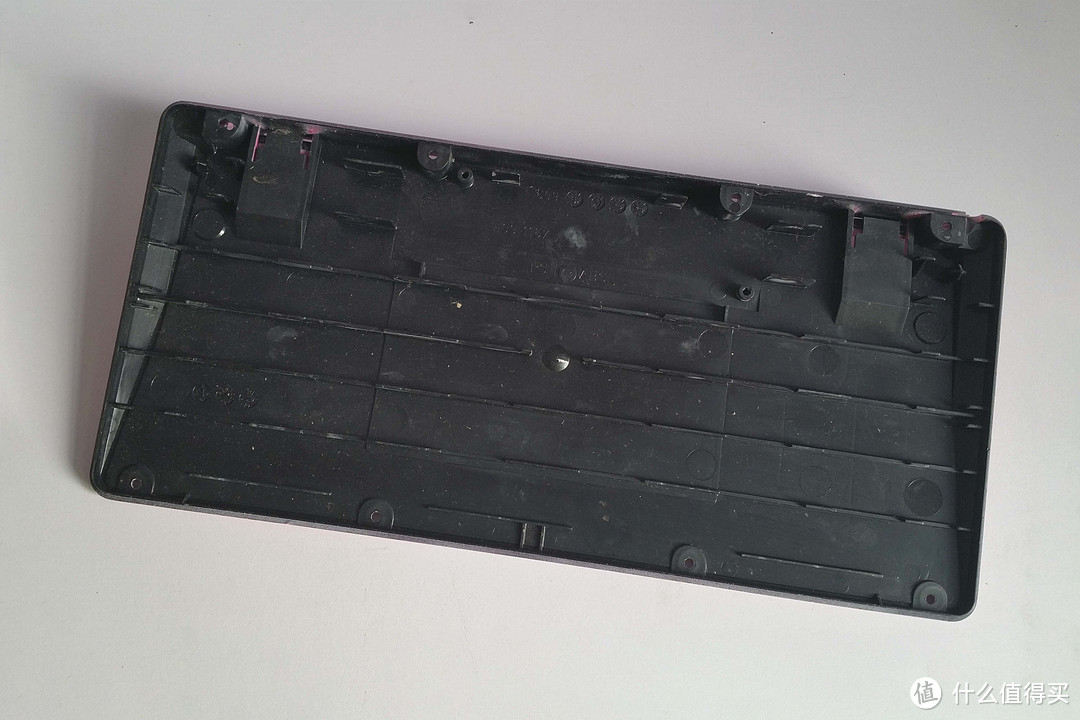

底壳的加强筋不多,也没有钢板之类的负重,所以键盘整体有些轻飘飘。
键盘的PCB是分体式的。
卸掉上盖,轴板有点类似10年时的笔记本键盘。
主控板一览。板上写着1973年2月,是Cherry最初生产机械键盘的日期。
主控的排针是28针。
数据线接口则是7针的。
主控板的背面没什么原件。
板子焊点饱满,线路也没有断掉,保养得很好。
ML轴是七脚的,其中三个脚是固定脚。
收集到的ML轴电子原理图。
樱桃ML轴是最薄的机械轴,只有9.6mm,比最近的MX矮轴11.9mm还要薄。
键帽非十字孔,所以不能和MX轴的键帽通用。
网上搜集到的樱桃ML轴尺寸数据图纸。
大键位只有三个,分别是左shit、enter和space键,类型上相当于平衡杆。

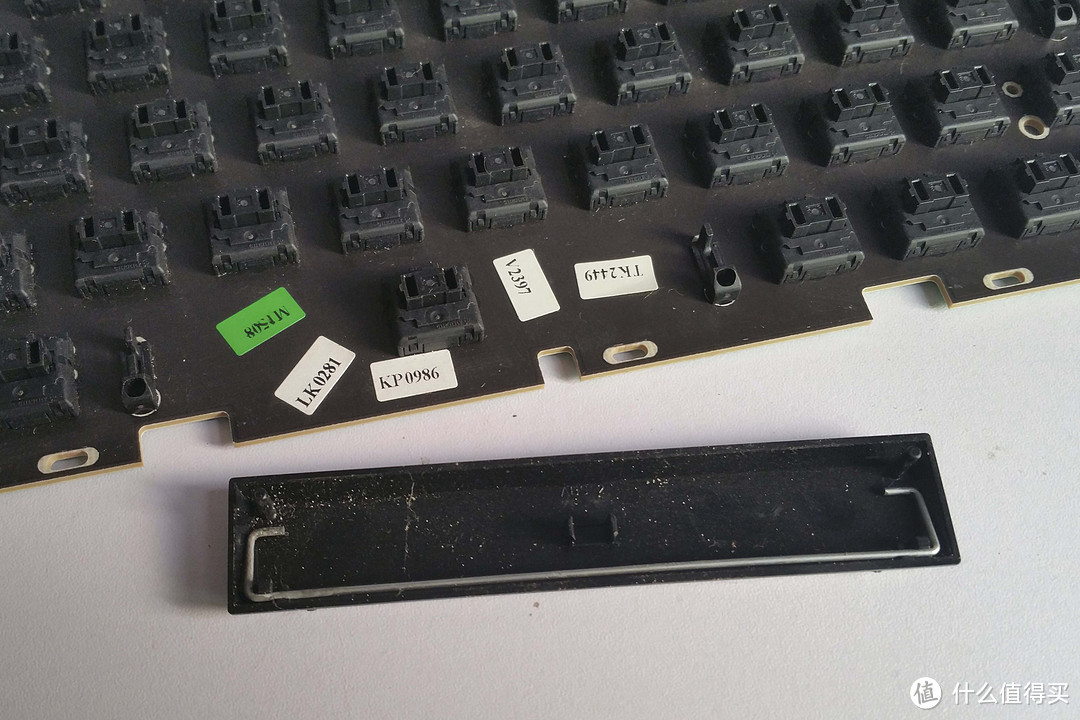

空格键盘下面有一堆看不明白的贴纸。
卸下全部键帽。
和原厂MX轴键盘一样,键盘是没有钢板的。
拆解樱桃ML轴。
结构上跟樱桃MX轴接近,都是上盖,轴心,弹簧,铜片,底壳等组件。轴体内的铜片没有锈迹,没用进水痕迹。
轴体上盖有四个卡扣,外壳塑料很薄。时间长后会很脆,容易压碎压坏轴体,所以寿命低不耐用。
轴体的键程是3mm,额定电流10mA,反应时间5ms。
弹簧长度是1.8mm,压力数为45cN,接近MX黑轴。
全新的樱桃ML轴手感接近樱桃MX黑轴与茶轴之间,或者说接近火山口的薄膜键盘。使用时间长后就会变得很涩,经常性卡轴,非常不好用。
凯华后来复刻过这款樱桃ML轴,推出了凯华巧克力轴,细分有青、红、茶三个型号。热度不高,没几款键盘使用凯华的矮轴。
后记
修复的话只能换一个主控,ML轴手感我不喜欢,键程太短不顺手,所以一直提不起兴趣去修改。目前这把樱桃 Cherry G84-4125 ML轴机械键盘只能作为收藏品,躺在柜子里吃灰。
个人比较喜欢折腾的,从硬件装机、家庭影院搭建、网络布置到智能家电组网都有,感兴趣的可以关注下我的账号qianseyue。
