全网首拆——LINKSYS 领势 MR9000X拆解报告

追加修改(2019-11-02 10:53:19):
【特别更正】MR9000X的内存是512m,闪存是256m，我给写反了，实在不好意思。

LINKSYS MR9000X采用三频千兆网络，拥有2个5Ghz信道和1个2.4GHz，拒绝延迟。搭载高通四核芯片，支持Mesh组网，能够实现大户型的无死角覆盖，支持MU-MIMO多入多出技术，全千兆网口，无线速率3000MHz。本次有幸获得了内测机会，使用评测已经有人发过了，下面我将对这款产品做一个拆解。

首先来一张产品的外观图，和MR8300几乎一模一样的壳。

接口也是一样的

同样还是不可拆卸的天线

这是我刚开始准备的拆解工具，后来发现只靠这几样根本不行。到最后用上了电烙铁 ×1，电吹风×1，这才勉强完成了拆解作业。

下面开拆，先用撬棒翘起四个脚垫，螺丝就隐藏在这下面。

使用双面胶粘贴的脚垫

和一般螺丝不同，采用的是梅花螺丝，使用对应的螺丝头迅速拧开。

很轻松就全部拧了下来，螺丝长度大概1cm左右。

接下来使用撬棒，沿着边缘的缝隙撬，不需要使用太大的力气。

不到2分钟就拆开来了，顶部的led是投射上去的，所以没有电路连接。

大致看一下，除了几根信号线，几乎没有飞线。布置比较整齐，做工很不错。两块硕大的散热片很是显眼啊。

led灯就是靠这个通道把光线汇聚并投到顶部的

LED灯特写

除了螺丝以外，边缘全都是靠这样的大小卡扣来完成固定的。

全金属屏蔽的USB3.0接口，金属屏蔽罩是完全焊接在电路板上面的。

照片中央的这几个针脚应该是测试用的

继续欣赏一下这足够厚实的散热片

另外一块散热片，面积更大，厚度也更厚了。

换个角度再来一张，有种未来城市的感觉。

拔掉天线插头以后，很容易就把电路板翻起来了，完全是利用卡扣固定的，所以拿出来很轻松。

背面看上去有点像卫星地图，密密麻麻的电器元件像是一个个村庄和建筑物。

Mxic公司(旺宏电子)的闪存芯片

MXIC的MX30LF2G18AC-TI，512M的闪存。

南亚科技的内存芯片

南亚NT5CC256M16ER-EK，256M内存，DDR3低压版。

拿掉电路板的底壳，密密麻麻的散热孔。

上图中长方形的编号为LG1P109N的是网络变压器，美国BOTHHAND牌，和高通的以太网收发器是个好搭档。

立龙RXW电容

网口、USB口等特写

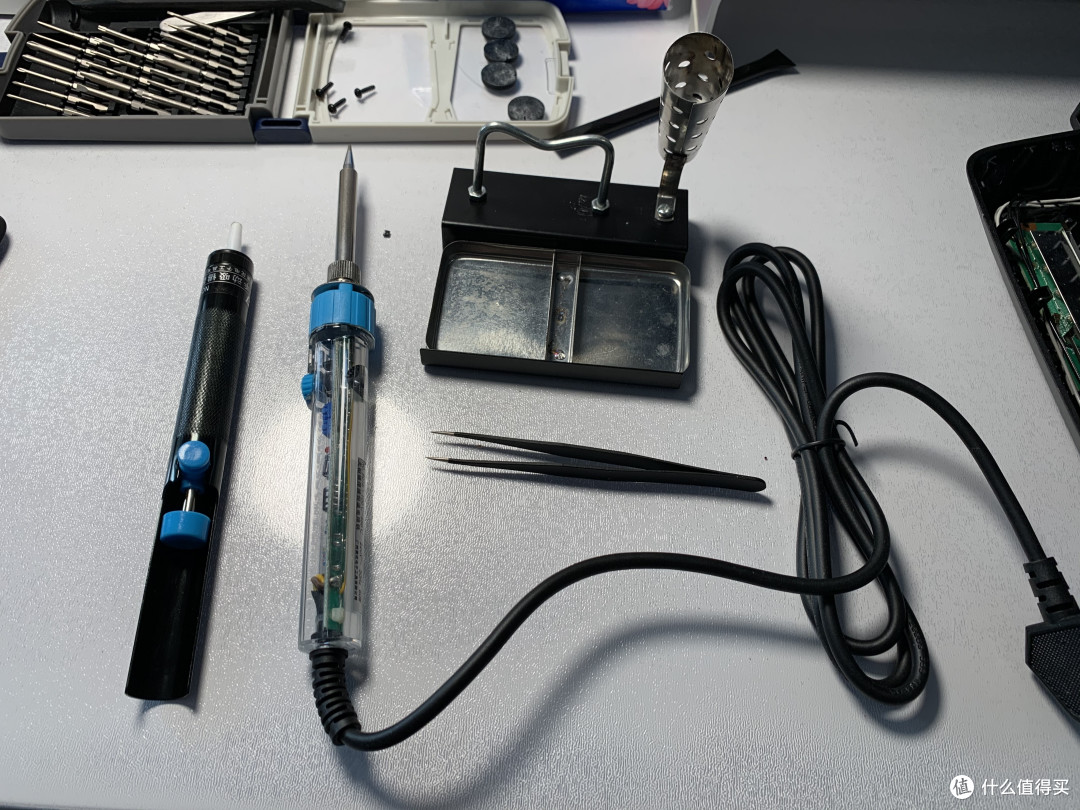

使用电烙铁、电吹风开拆散热片！

固定散热片用的铆钉，是用焊锡固定在电路板上的。也就是说散热片除了双面胶以外，还使用了铆钉来加固。

拆解的思路是先用电烙铁融掉焊锡，然后趁着焊锡不注意，赶紧翘起散热片，带动铆钉脱离焊锡的固定。

虽然粘的牢，但是用电吹风加热以后就可以轻松的翘起来点。

焊锡融掉以后我还使用了吸锡器帮助拆解

成功拆掉一块散热片

背面的胶很多

拿掉金属屏蔽罩，左边海绵下边的是无线模块，右边4个小的正方形芯片是功放芯片，也就是信号放大器。照片中这块是负责5G高频的工作。

海绵拿掉以后就是这样子，需要擦一擦才能看清上面的字。

高通QCA9988无线芯片，支持4×4mimo。

当然也支持高通的wifi son技术

接下来照猫画虎，拆掉另外一块散热片。

拿掉其中一个屏蔽罩，我们可以看到另外一块无线芯片，还是高通的IPQ-4019。

高通IPQ4019 是一款MU-MIMO Wave 2 802.11ac SoC 解决方案

高通QCA8075以太网收发器，高通QCA8075以太网收发器是一个5端口，10/100/1000Mbps三速以太网PHY。QCA8075以太网收发器为半/全双工10BASE-Te、100BASE-TX提供物理层功能。和全双工1000 BASE-T以太网，通过标准的5类(cat-5)无屏蔽双绞线传输和接收数据。

来个整体图看看，这块是负责5G低频和2.4G的工作。

拆成这样就差不多到头了，不能再拆了，再拆就该回收了。

信号放大器

SKYWORKS的信号放大器，6颗85755+2颗85330。其中4颗85755 用于5g2，2颗85755用于5g1，2颗85330用于2.4g。

有点像码头的LED灯

这个角度看上去更像了

背面细节欣赏

散热片欣赏

散热片确实挺厚，linksys真舍得堆料啊

复原以后还能放进去，看来我的拆解水平又进步了。好了，本次拆解就到这里了。通过本次拆解我们可以知道linksys MR9000X使用的是QCA9988+OPQ4019的组合，支持4x4mimo，256M RAM，512M ROM，支持MU-MIMO技术。做工比较扎实，用料也很厚道。推荐大家购买2台（土豪）组网，或者是MR9000X+Velop组网也可以的。
