简便组装的凯酷84优联K375S键盘
好久没来这里看看了,距离上一次发文章已经好久了,上一次的优联84虽然组装起来可以使用,但是由于刚开始绘制PCB,板子做的不是很好看,有些朋友反映说板子有的轴是反装的,强迫症忍受不了
而且板子上的走线也是很难看,开孔过发不方便安装定位板,所以针对如此,我参照了一些大佬对板子定位的设计,将定位板孔位稍微上移,所有轴正装,灯位在上,轴安装采用兼容焊接和插拔的方式,上图
这样板子的一致性得到了保证,板子看起来更舒服点。如果有人不喜欢灯,可以直接焊接安装轴体。
在主控的安装上,也是参照大佬的,放在了壳子的右上角,采用两颗铜柱固定,上图
两颗铜柱固定主控,一个弹片直接给主控供电,省去了主控接线的麻烦。
在触摸调光的触摸引线上,直接采用焊接线,也是参照大佬的方案,用了一个可以插拔安装的引线。
在之前的板子上,我是做了一个小板子来当充电和分离板,后来想到凯酷旗舰店的壳子都会带一个分离的小板,并且上面预留了焊接开关的地方,在这一次的板子上,做了适配凯酷新壳的小板。
在你用新壳组装的时候,只需要焊上一个小开关就可以组装使用,上图
这样省去了买新壳还要再去买分离板的麻烦简便组装。
之前的方案,K375S的三颗指示灯是放在F1 F2 F3三个轴位上的,这也造成了不统一,这次的板子用一颗RGB灯来代替,并放在了空格下面,上图
蓝色F1 绿色F2 红色F3

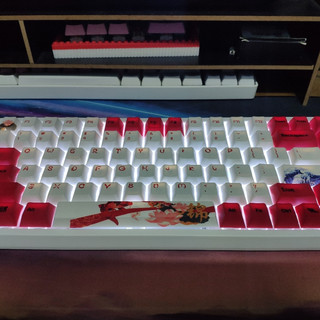

安装好的板子就是这样啦
