“软硬兼施”的分体式水冷方案,另类的ITX机箱装机SHOW!

2020-10-15 19:39:15 2点赞 7收藏 4评论

想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY装机工具,自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里<

创作立场声明:本文产品均为本人实际体验及感受,如有异议或问题可楼下交流及询问!

前言

这次的方案应该是我筹划时间最长的一次了,不是因为安装麻烦或耗时,而是因为此前一直在水路板及硬管水路上纠结所致!看到很多文中机箱的分体式水冷方案都千篇一律,要么“七扭八歪”的硬管水路设计,要么刻板固化的水路板设计,且两者都在个别位置出现“越位”(超出机箱本身体积轮廓)情况。当然,我并不是对此看不惯或不屑,只是个人感觉多多少少破坏了机箱本身的结构美学。

所以,我思考许久之后(电竞椅夏天入手,这是第一次出镜,你们细品一下),决定来一次“软硬兼施”的分体式水路方案(很适合入门水友),你说我妥协也好,另类也罢。我个人还是对此次方案比较喜欢的,效果也是可圈可点。进而分享一下,抛砖引玉!

正文

机箱是安钛克 STRIKER,中文直译“锋芒”,其为开放式结构的ITX机箱,明快的黑白配色,采用异形外壳并辅以三面玻璃侧透。简单的外观下,包含了很多有意思的设计语言。面板I/O接口包含:USB 3.0*2、电源开关、音频接口、USB Type-C*1;机箱体积:420*230*410mm。而现在唯一值得注意的就是,选择了开放式结构的机箱,就要对积灰问题做好心理准备!

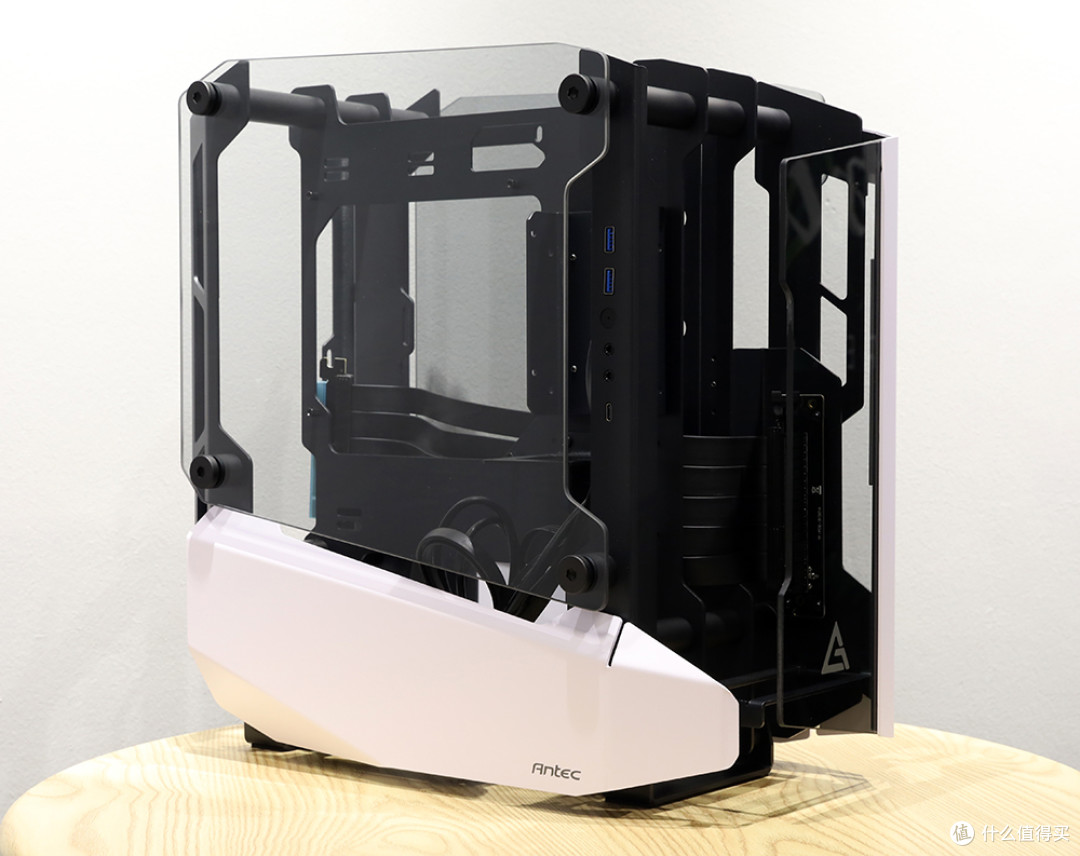

安钛克 STRIKER 机箱 外观①安钛克 STRIKER 机箱 外观①

安钛克 STRIKER 机箱 外观②安钛克 STRIKER 机箱 外观②

安钛克 STRIKER 机箱 外观③安钛克 STRIKER 机箱 外观③

安钛克 STRIKER 机箱 外观④安钛克 STRIKER 机箱 外观④

安钛克 STRIKER 机箱 配件安钛克 STRIKER 机箱 配件

安钛克 STRIKER机箱,采用钢铝结合的内部结构,在保证结构强度的同时尽力轻量化。分层结构的硬件安装位设计,在中间留有约4.5cm的理线空间。最具特色的当属逆时针90°的主板安装方向和延长至前面板处的显卡安装位。后置及背置两处240冷排或风扇安装位,供玩家自由选择。双2.5英寸硬盘安装位前后各一个,且下方都有DDC水泵安装位(支架)。值得注意的时电源限长160mm、显卡限长330mm、散热限高75mm(所以官方建议水冷散热)。

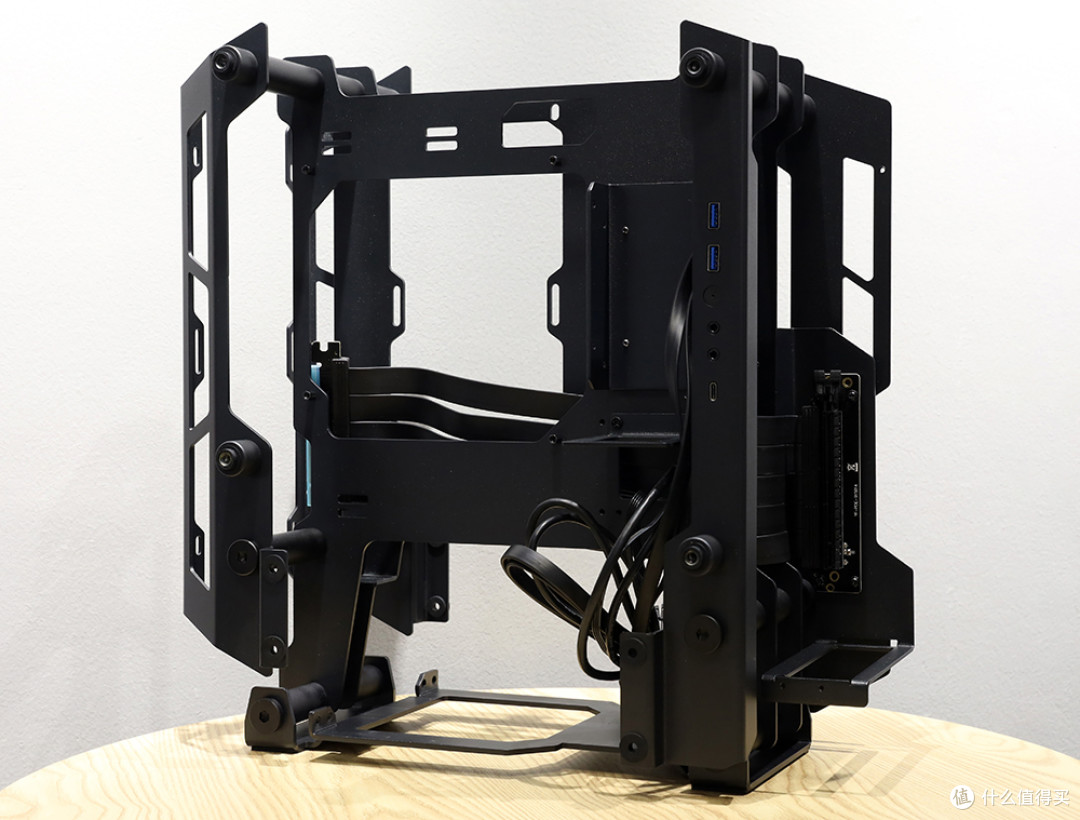

安钛克 STRIKER 机箱 内部结构①安钛克 STRIKER 机箱 内部结构①

安钛克 STRIKER 机箱 内部结构②安钛克 STRIKER 机箱 内部结构②

安钛克 STRIKER 机箱 内部结构③安钛克 STRIKER 机箱 内部结构③

安钛克 STRIKER 机箱 内部结构④安钛克 STRIKER 机箱 内部结构④

安钛克 STRIKER 机箱 内部结构⑤安钛克 STRIKER 机箱 内部结构⑤

做为振华旗下首款支持ARGB灯效的电源,LEADEX ARGB 850W的外包装也变得五光十色起来了,金牌全模组,十年质保(金牌及以上)。其在160*150*86mm体积内安装了13cm ARGB风扇,且支持ECO智能节能温控(ON为48℃以下时风扇停转,48℃以上时风扇随温度升高而提高转数;OFF为风扇开机低速运转并随温度升高而提高转数),此举可减少积灰、降低噪音。而水晶模组接口(也有RGB光效)旁边的5V ARGB SYNC接口可与主板5V ELD连接并联动光效,其连接主板后,RGB Ready按键(自带7种光效切换键)就失效了。介于原配的黑色线缆太突兀,所以军威品创的定制线也就惯性入手了,定制线包括:主板 24Pin*1、CPU 4+4Pin*1、显卡 6+2Pin*2、3节SATA*1、2节SATA*1。选择的镀银线版本质感十足,也更符合水晶接口配色及导光效果!

振华LEADEX ARGB 850W 电源 外包装振华LEADEX ARGB 850W 电源 外包装

振华LEADEX ARGB 850W 电源 外观①振华LEADEX ARGB 850W 电源 外观①

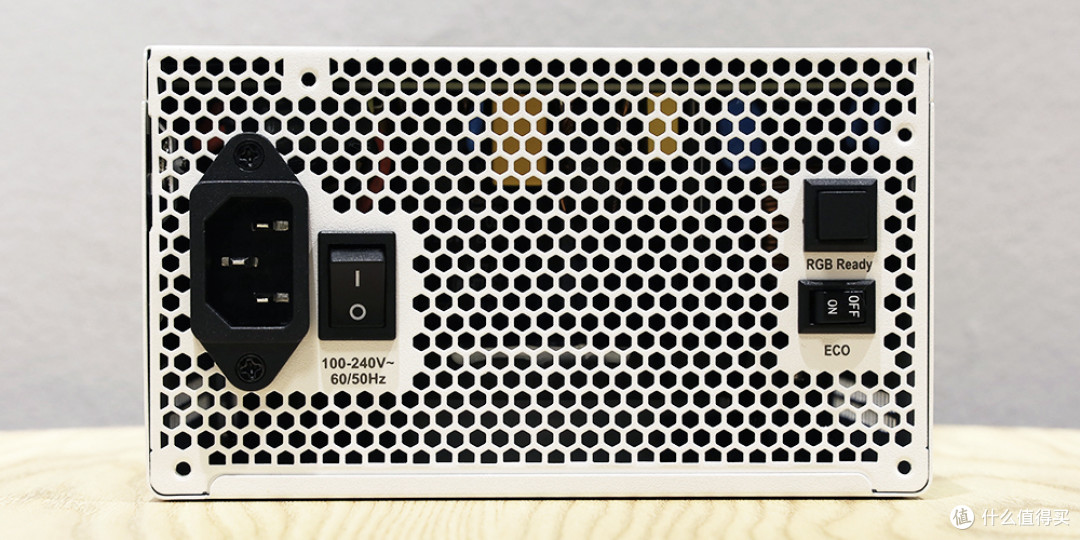

振华LEADEX ARGB 850W 电源 外观②振华LEADEX ARGB 850W 电源 外观②

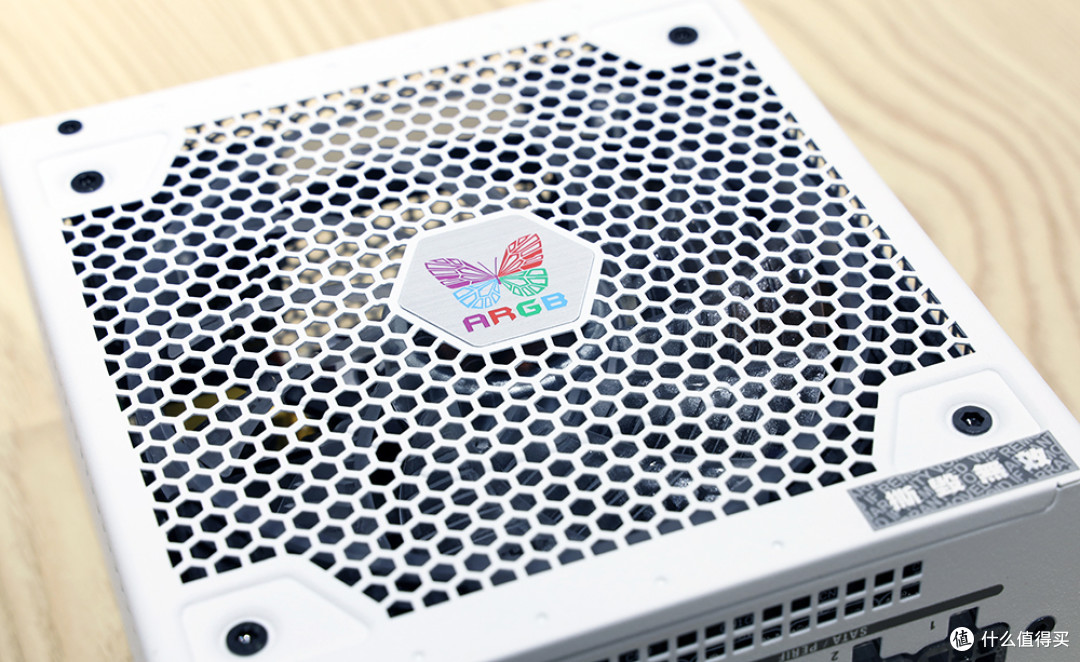

振华LEADEX ARGB 850W 电源 外观③振华LEADEX ARGB 850W 电源 外观③

振华LEADEX ARGB 850W 电源 外观④振华LEADEX ARGB 850W 电源 外观④

振华LEADEX ARGB 850W 电源 外观⑤振华LEADEX ARGB 850W 电源 外观⑤

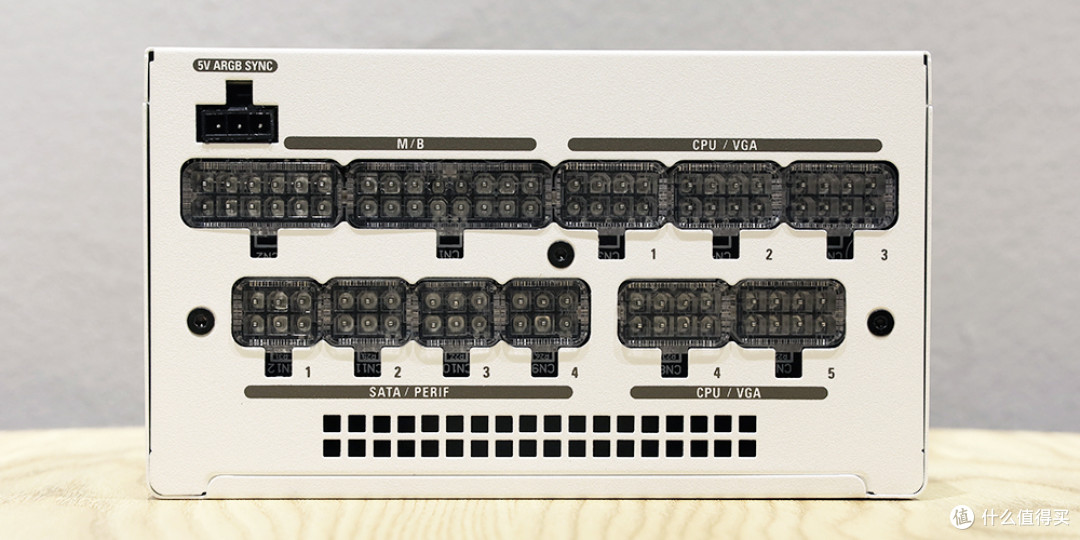

振华LEADEX ARGB 850W 电源 外观⑥振华LEADEX ARGB 850W 电源 外观⑥

振华LEADEX ARGB 850W 镀银定制线 外观振华LEADEX ARGB 850W 镀银定制线 外观

华硕ROG Crosshair VIII Impact 主板(以下简称C8I),作为AMD平台的旗舰级ITX主板,外观上质感十足,背部全覆盖金属背板。将常规17*17cm面积的PCB变更为20.3*17cm,即新板型Mini-DTX。由于体积变动(长出3cm),对于不支持双PCI位机箱来说,是无法安装C8I的。

华硕ROG C8I主板 外包装华硕ROG C8I主板 外包装

华硕ROG C8I主板 外观①华硕ROG C8I主板 外观①

华硕ROG C8I主板 外观②华硕ROG C8I主板 外观②

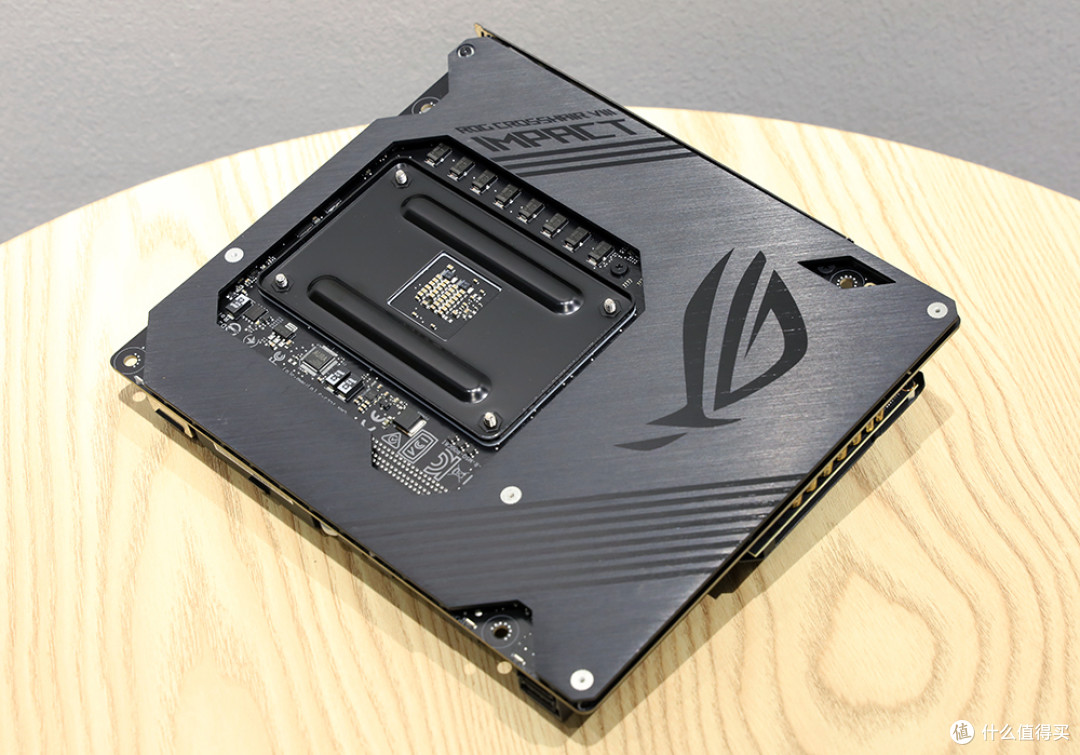

华硕ROG C8I主板 外观③华硕ROG C8I主板 外观③

华硕ROG C8I主板I/O接口十分丰富,却没有任何视频信号输出接口,也说明了其仅支持独立显卡用户的使用需求。受板型所限及观察的便利性,Debug灯被集成与I/O位。值得玩味的就是“Flexkey”功能,就是可将reset键在BIOS中设定为以下三种功能键:
①Aura On/Off —— 将reset键变为打开或关闭灯效
②Dirctkey ——将reset键变为开机后直进Bios
③Safe Boot —— 将reset键变为开机进入安全模式

华硕ROG C8I主板集成双风扇的一体化I/O上盖,可将位于下部的VRM和PCH芯片的热量迅速带出。水平安置的独立PCB声卡,ES9023P DAC及S1220 CODEC方案,尼吉康专业音频电容,且整体有金属(装饰)保护盖。而最具特色的配件——SO Dimm.2扩展卡,相比上一代在体积上缩小了不少,比例也更匹配ITX板型,但最大仅支持2280规格M.2固态了。高度匹配主板风格的散热马甲下,还有可发光的ARGB LED。而一侧PCB上还有一个5V ARGB和两个4pin风扇接口,来增强板载接口扩展性。

华硕ROG C8I主板 I/O接口一览华硕ROG C8I主板 I/O接口一览

华硕ROG C8I主板 集成双风扇的一体化I/O上盖华硕ROG C8I主板 集成双风扇的一体化I/O上盖

华硕ROG C8I主板 独立PCB声卡华硕ROG C8I主板 独立PCB声卡

华硕ROG C8I主板 SO Dimm.2扩展卡华硕ROG C8I主板 SO Dimm.2扩展卡

内存是金士顿的HyperX Fury DDR4 16G*2(3200C16),包装简约(吸塑包装),配件也仅有纸片说明书及LOGO贴纸。内存的外观质感也不错,金属散热马甲采用冲压铸型而成。顶部贯穿式的导光带发光效果很赞,且支持A-RGB灯效(可与主板光效同步),其独有的红外同步技术可以让内存间光效统一,完全杜绝延迟、错乱现象。

金士顿 HyperX Fury DDR4内存 包装金士顿 HyperX Fury DDR4内存 包装

金士顿 HyperX Fury DDR4内存 配件金士顿 HyperX Fury DDR4内存 配件

金士顿 HyperX Fury DDR4内存 外观①金士顿 HyperX Fury DDR4内存 外观①

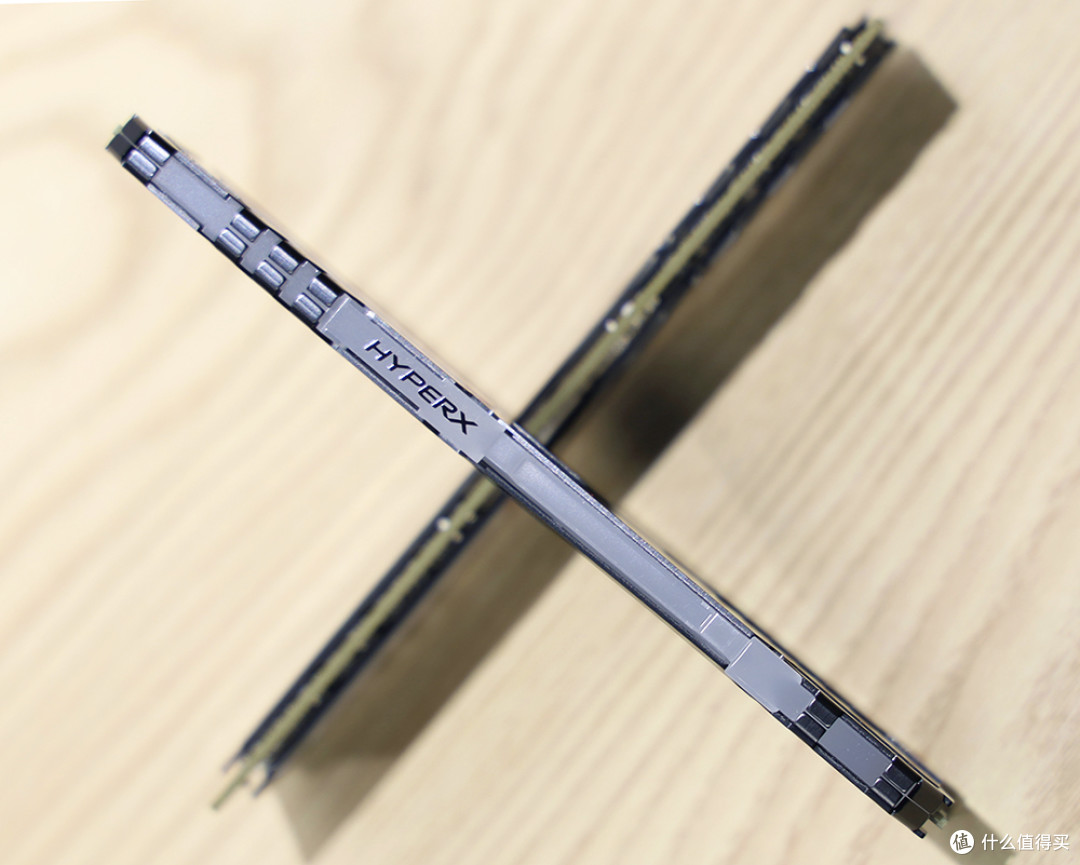

金士顿 HyperX Fury DDR4内存 外观②金士顿 HyperX Fury DDR4内存 外观②

固态硬盘是金士顿的KC2000 1TB(官宣性能最好的容量版本,约930G可用容量)。包装也是很简约,灰黑配色并辅以相关图文介绍。固态硬盘版型为2280,采用东芝原厂闪存、慧荣主控,支持NVMe协议、PCIe 3.0 x4规格也让性能得到保障。而配送的TT定制(被动)散热片,分上下两面,可以照顾到其双面颗粒的解热。但此次选用主板的安装位有(被动)散热设计,所以就这次就用不上这个小配件了!

金士顿 KC2000 M.2 固态硬盘 外包装金士顿 KC2000 M.2 固态硬盘 外包装

金士顿 KC2000 M.2 固态硬盘 内包装及配件金士顿 KC2000 M.2 固态硬盘 内包装及配件

金士顿 KC2000 M.2 固态硬盘及散热马甲金士顿 KC2000 M.2 固态硬盘及散热马甲

金士顿 KC2000 M.2 固态 适配SO Dimm.2扩展卡效果金士顿 KC2000 M.2 固态 适配SO Dimm.2扩展卡效果

EK品牌的水冷产品,一直是业界顶级产品之一。旗下诸多狠货,且种类繁多。无奈高高在上的售价难到了很多玩家,但Classic系列的出现缓解了这个尴尬。同样出色的设计与性能,却带来相对亲民的价格,也让我有了这次尝鲜的机会!

先来看下Classic系列的显卡冷头与金属背板,包装依旧是EK图腾的灰色系+产品型号及相关介绍,配件丰富。产品细节工艺精湛,设计出色,面板亚克力通透,可看到中置分流式微水道设计,镀镍的金属散热板大面积覆盖显卡PCB发热源。冷头为超薄设计,且支持12V RGB光效。金属背板用料及质感十足,外观也与冷头设计契合。

EK-FC RTX 2080 +Ti Classic RGB / Backplate Classic 外包装EK-FC RTX 2080 +Ti Classic RGB / Backplate Classic 外包装

EK-FC RTX 2080 +Ti Classic RGB / Backplate Classic 内包装及配件EK-FC RTX 2080 +Ti Classic RGB / Backplate Classic 内包装及配件

EK-FC RTX 2080 +Ti Classic RGB 外观①EK-FC RTX 2080 +Ti Classic RGB 外观①

EK-FC RTX 2080 +Ti Classic RGB 外观②EK-FC RTX 2080 +Ti Classic RGB 外观②

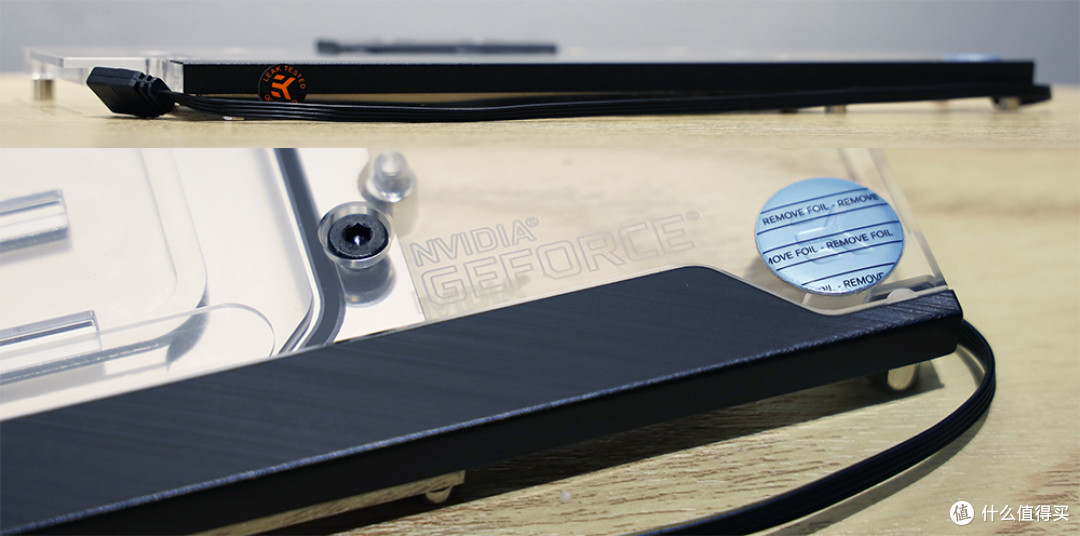

EK-FC RTX 2080 +Ti Classic RGB 外观③EK-FC RTX 2080 +Ti Classic RGB 外观③

EK-FC RTX 2080 +Ti Backplate Classic 内包装及配件EK-FC RTX 2080 +Ti Backplate Classic 内包装及配件

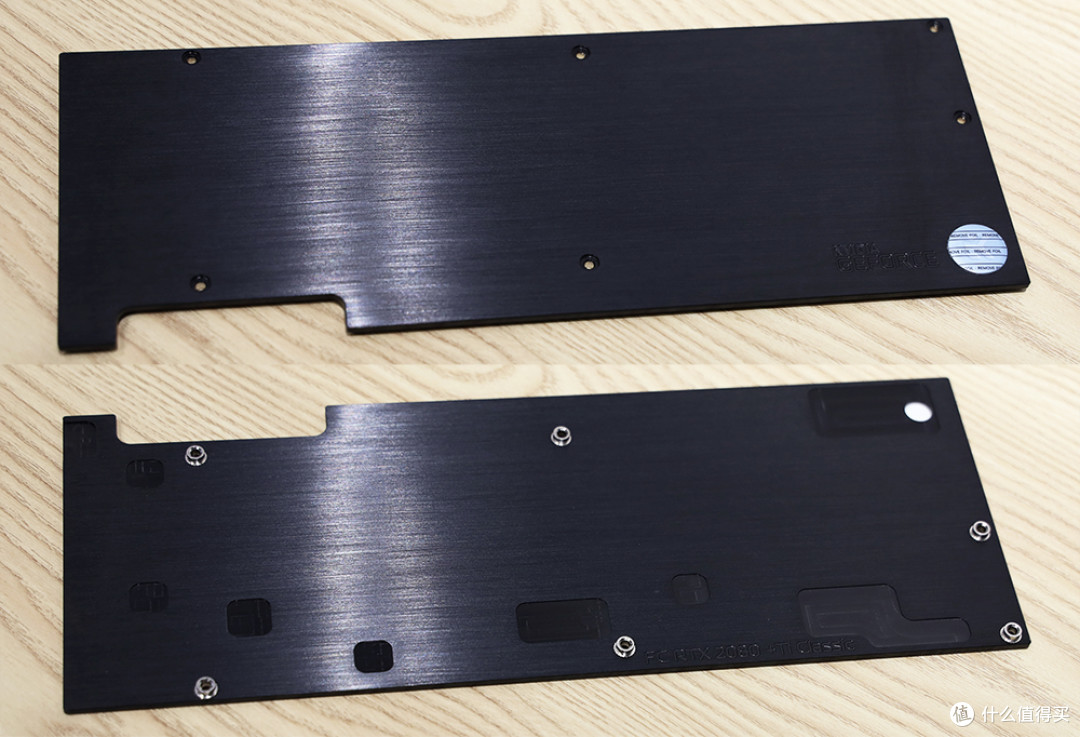

EK-FC RTX 2080 +Ti Backplate Classic 外观EK-FC RTX 2080 +Ti Backplate Classic 外观

安装方面,对于老手来说很简单,对于新手就要扫描二维码去学习下了。我是第一次用EK水冷产品,很佩服EK的严谨性,显存导热硅胶居然是裁好了的,安装起来很便利。其他部分按需裁剪就好了。而此次选择的型号是完美适配2080 Super系列的, 最后的适配效果如下,质感满满,极致浅薄,是我对其的第一印象,后面就看他的解热效能啦!

NVIDIA RTX 2080 Super 适配冷头自带导热硅胶NVIDIA RTX 2080 Super 适配冷头自带导热硅胶

NVIDIA RTX 2080 Super 适配冷头效果NVIDIA RTX 2080 Super 适配冷头效果

NVIDIA RTX 2080 Super 适配背板效果NVIDIA RTX 2080 Super 适配背板效果

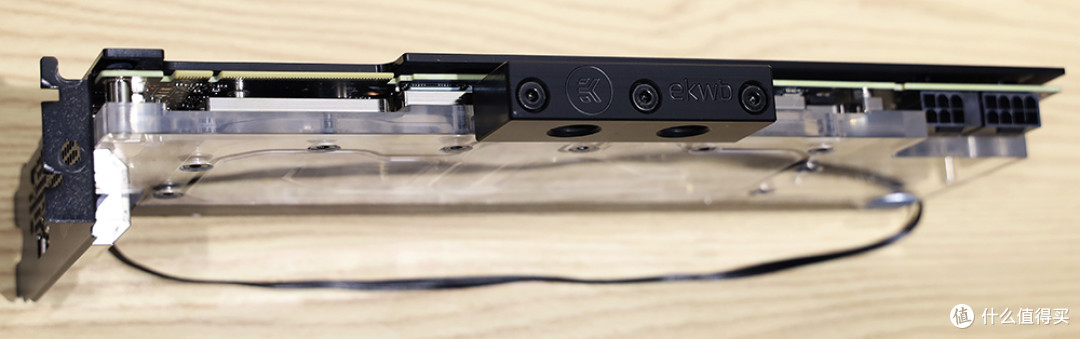

NVIDIA RTX 2080 Super 冷头超薄设计NVIDIA RTX 2080 Super 冷头超薄设计

一体式DDC水泵水箱,型号XRES 140 SPC PWM Classic RGB。140mm高度的柱形水箱与DDC相连,4Pin PWM 供电接口,12V RGB光效接口,最大扬程2.2m,最大流量250L/h;亚克力箱体通透,并附有DDC缓震脚垫设计及支架赠送(图中适配了机箱DDC支架)。

处理器冷头,型号Supremacy Classic RGB(AMD扣具)。外观设计与水泵风格一致,同样拥有12V RGB光效接口,镀镍纯铜吸热底座镜面设计。其沿用了屡获殊荣的Supremacy EVO核心散热技术,可在水泵低速时也可以达到最好的散热效能。

EK-XRES 140 SPC PWM Classic RGB / Supremacy Classic RGB-AMD 外包装EK-XRES 140 SPC PWM Classic RGB / Supremacy Classic RGB-AMD 外包装

EK-XRES 140 SPC PWM Classic RGB 内包装及配件EK-XRES 140 SPC PWM Classic RGB 内包装及配件

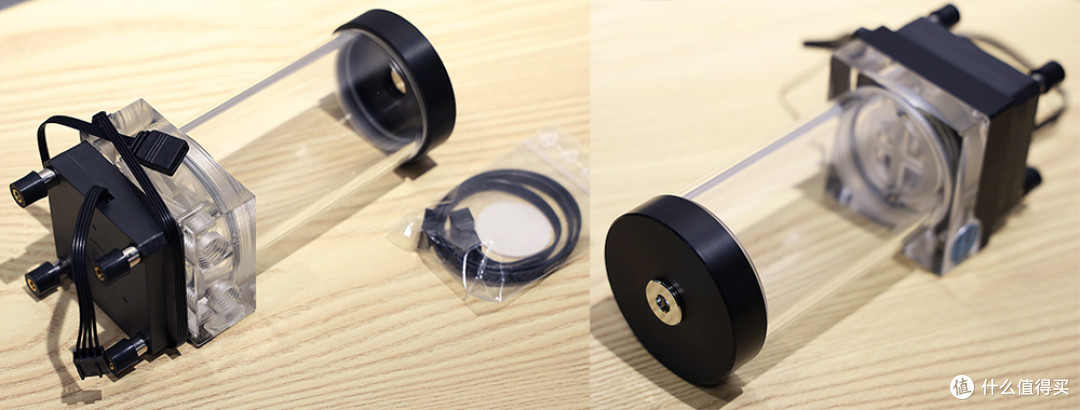

EK-XRES 140 SPC PWM Classic RGB 外观EK-XRES 140 SPC PWM Classic RGB 外观

EK-XRES 140 SPC PWM Classic RGB 细节EK-XRES 140 SPC PWM Classic RGB 细节

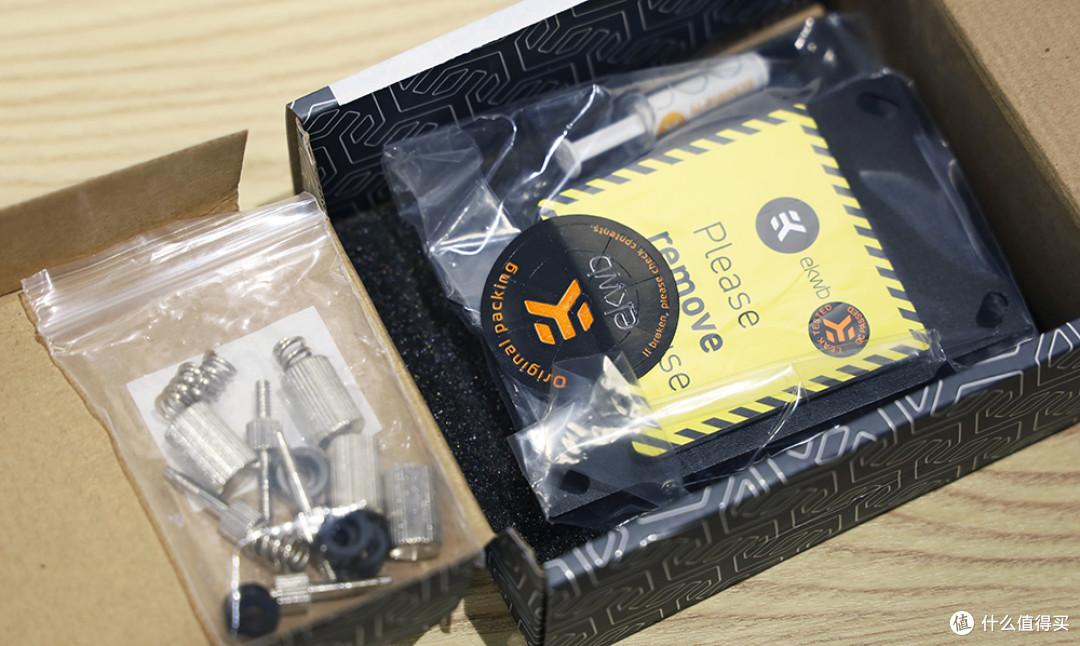

EK-Supremacy Classic RGB - AMD 内包装EK-Supremacy Classic RGB - AMD 内包装

EK-Supremacy Classic RGB - AMD 外观①EK-Supremacy Classic RGB - AMD 外观①

EK-Supremacy Classic RGB - AMD 外观②EK-Supremacy Classic RGB - AMD 外观②

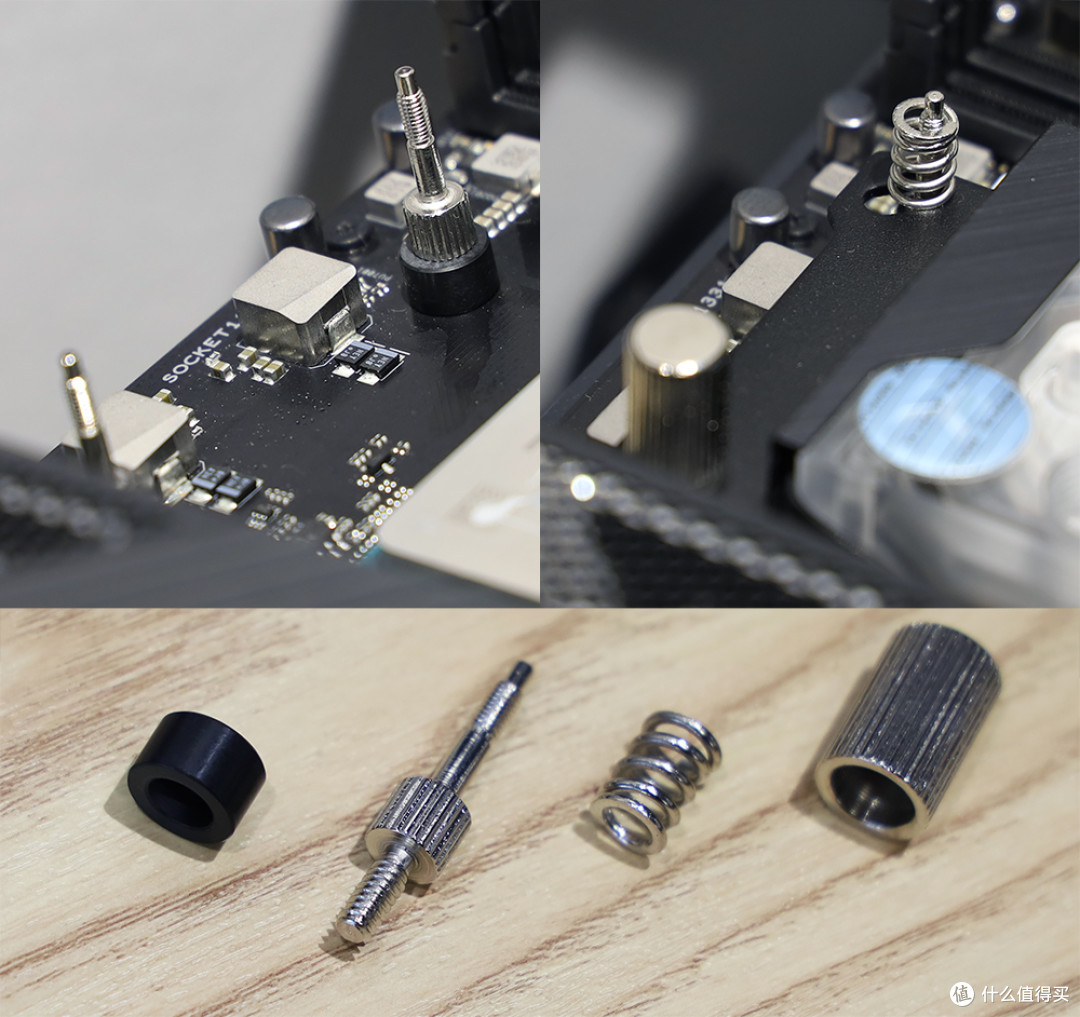

EK-Supremacy Classic RGB - AMD 扣具安装示意EK-Supremacy Classic RGB - AMD 扣具安装示意

冷排为CoolStream Classic SE系列的240规格冷排,273 x 120 x 27mm的体积属于薄排,但铜质的冷排性能却不遑多让,效能十分出色。整体外观简约,鳍片通透。而AF Classic Angled旋转弯头与HTC Classic硬管快拧,必然时此次水冷的最佳搭配;其均采用黄铜材质,经过CNC设备精加工制成;外观与质感也秉承了EK的简约与质感。快拧底座内设有9mm内六角孔可用角扳手进行拆装,外壳与底座间有胶质O-ring密封圈来锁紧水管以防漏液发生。

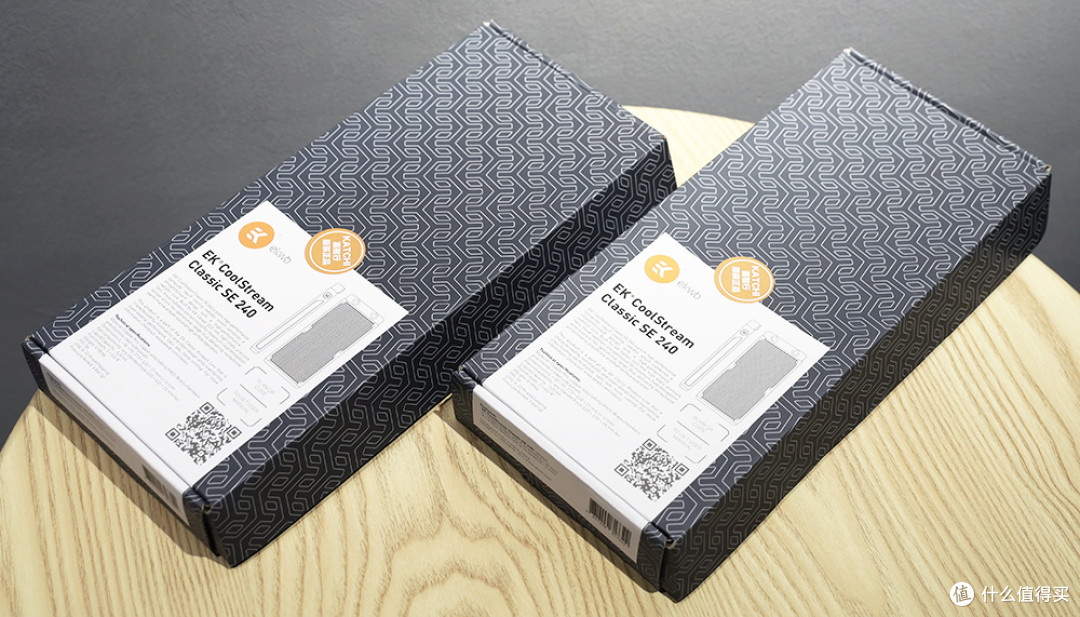

EK-CoolStream Classic SE 240 冷排 外包装EK-CoolStream Classic SE 240 冷排 外包装

EK-CoolStream Classic SE 240 冷排 内包装及配件EK-CoolStream Classic SE 240 冷排 内包装及配件

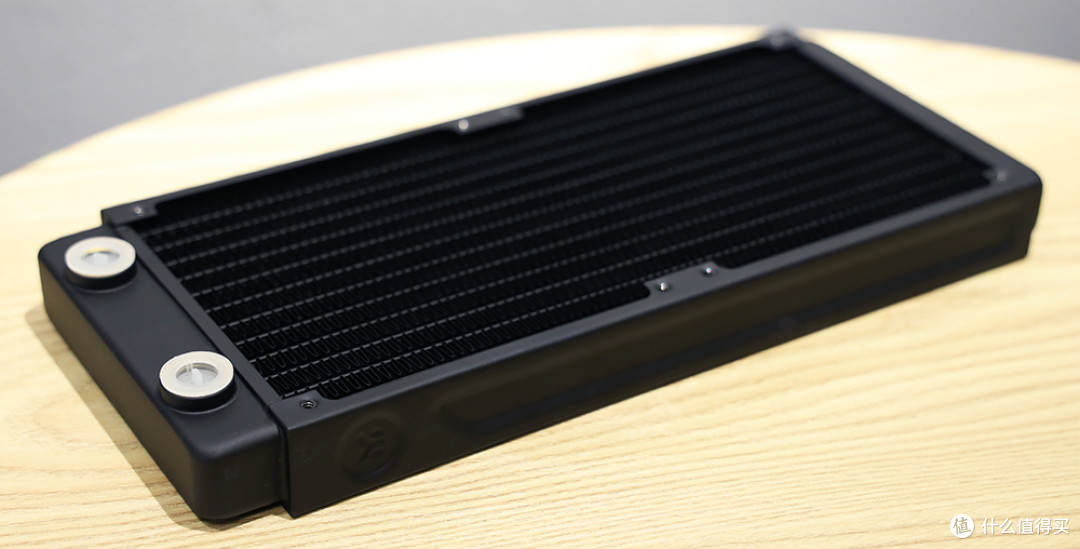

EK-CoolStream Classic SE 240 冷排 外观①EK-CoolStream Classic SE 240 冷排 外观①

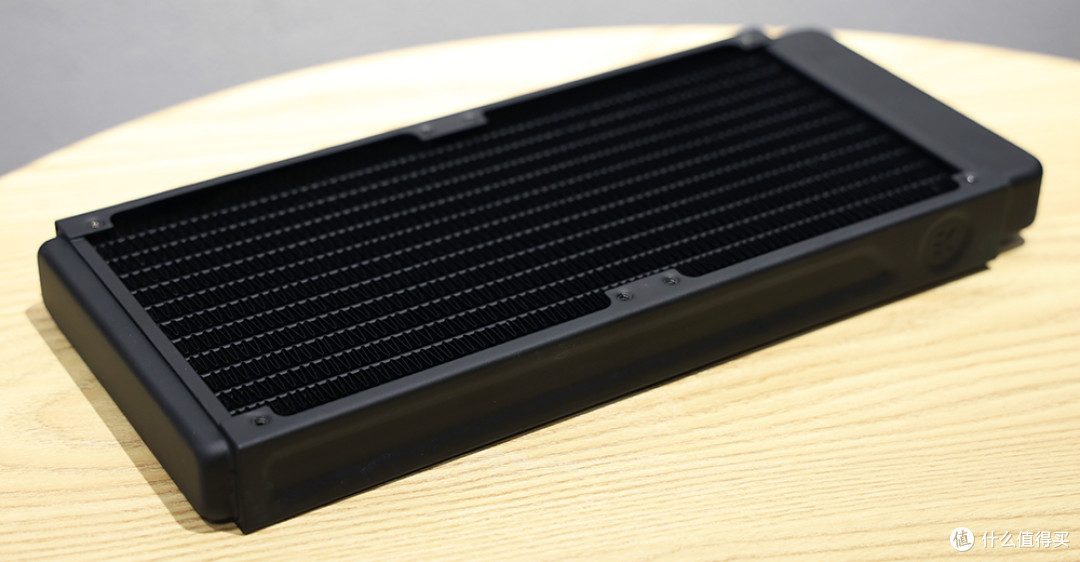

EK-CoolStream Classic SE 240 冷排 外观②EK-CoolStream Classic SE 240 冷排 外观②

EK-CoolStream Classic SE 240 冷排 外观③EK-CoolStream Classic SE 240 冷排 外观③

EK-CoolStream Classic SE 240 冷排 外观④EK-CoolStream Classic SE 240 冷排 外观④

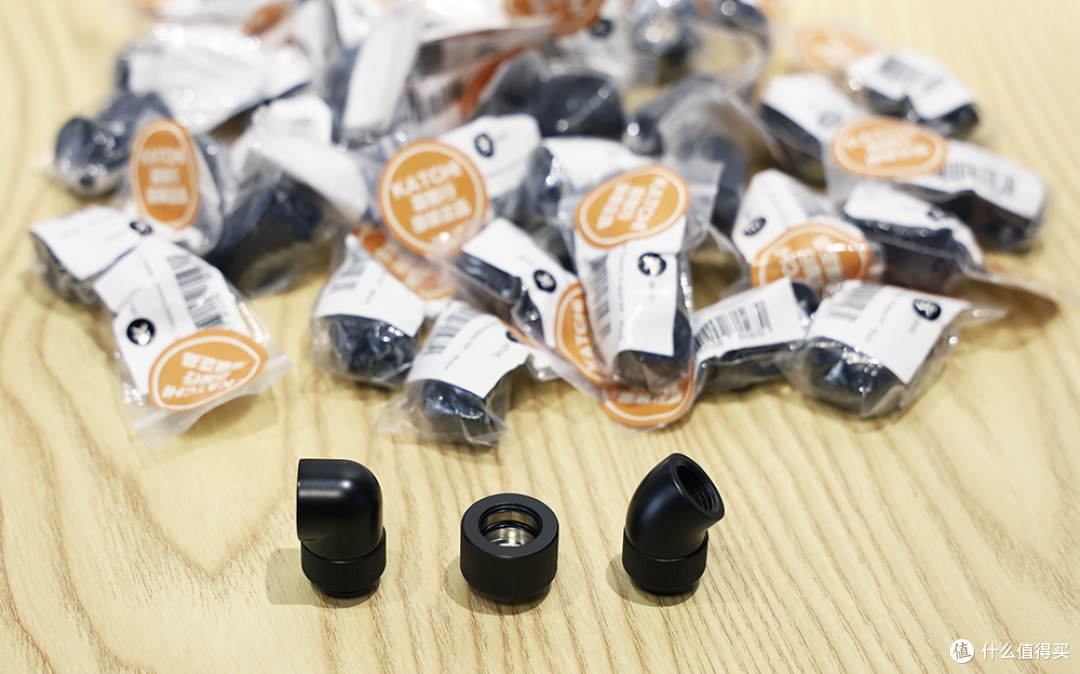

EK-AF Classic Angled (45°/90°) / HTC Classic 14mm - BlackEK-AF Classic Angled (45°/90°) / HTC Classic 14mm - Black

ALPHACOOL(阿尔法酷)的快拧止水快插,31cm软管带有防折弹簧设计,壁厚1.5mm的水管外11内8mm规格,通用G1/4接口的快拧接头还有90°旋转弯头款,而本次选用的为垂直款。止水快插公母头分离式自动断水(会有几滴残水溢出,做好防护即可),结合后自动通水,水阻并不是很大。而选择快插软管,是因为机箱水路空间有限,且维护繁琐,所以用到了软管快插方案,最终效果也是很耐看的!

ALPHACOOL(阿尔法酷) 软管快拧止水快插 外包装ALPHACOOL(阿尔法酷) 软管快拧止水快插 外包装

ALPHACOOL(阿尔法酷) 软管快拧止水快插 内包装ALPHACOOL(阿尔法酷) 软管快拧止水快插 内包装

ALPHACOOL(阿尔法酷) 软管快拧止水快插 外观ALPHACOOL(阿尔法酷) 软管快拧止水快插 外观

ALPHACOOL(阿尔法酷) 软管快拧止水快插 细节ALPHACOOL(阿尔法酷) 软管快拧止水快插 细节

Antec(安钛克) Prizm Cooling Matrix RGB风扇,采用模组化设计,体积24x13x2.6cm。其将双12cm PWM风扇组合为一体式240规格,特殊优化的11片扇叶具有更好风压和降噪表现;风扇罩两侧有铝合金饰条,且有5V ARGB灯条设计;风扇供电及光效可通过HUB控制器设定速度和灯效,当然也支持接驳主板上的供电及ARGB光效同步。而我选用其的原因是整体性、便利性很高,而光效、性能也是不错的。

Antec(安钛克) Prizm Cooling Matrix RGB风扇 外包装Antec(安钛克) Prizm Cooling Matrix RGB风扇 外包装

Antec(安钛克) Prizm Cooling Matrix RGB风扇 内包装及配件Antec(安钛克) Prizm Cooling Matrix RGB风扇 内包装及配件

Antec(安钛克) Prizm Cooling Matrix RGB风扇 外观Antec(安钛克) Prizm Cooling Matrix RGB风扇 外观

Antec(安钛克) Prizm Cooling Matrix RGB风扇 细节Antec(安钛克) Prizm Cooling Matrix RGB风扇 细节

Antec(安钛克) Prizm Cooling Matrix RGB风扇 HUB控制器Antec(安钛克) Prizm Cooling Matrix RGB风扇 HUB控制器

Antec(安钛克) Prizm Cooling Matrix RGB风扇 控制器接驳示意Antec(安钛克) Prizm Cooling Matrix RGB风扇 控制器接驳示意

正夏时入手的DXRacer迪锐克斯 AIR电竞网椅,看中的是其舒适性及透气性。整体电竞风格很明显的流线塑框设计,高弹性网布清理也很方便。细节设计及用料也很考究:弹簧避震、滑轨腰托、4D(金属)扶手、可调试头枕(记忆棉);而4D扶手及滑轨腰托的可动范围也很大很灵活。

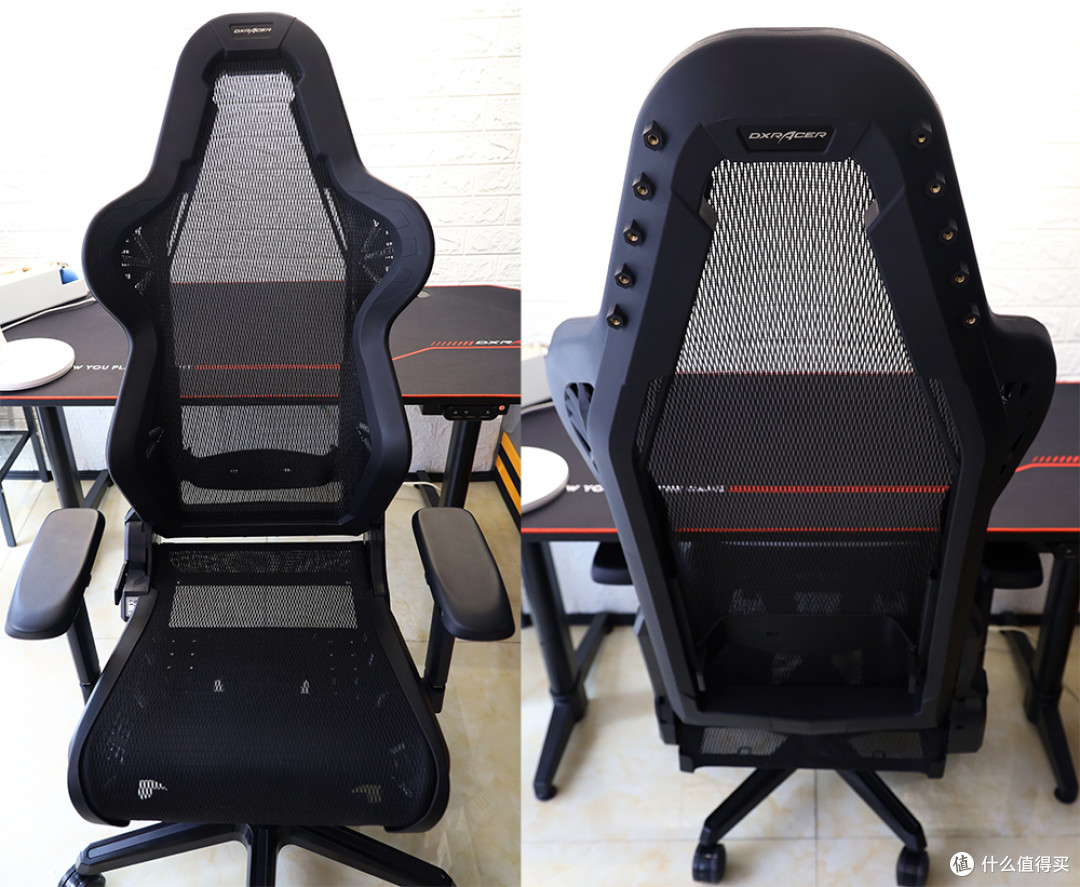

DXRacer迪锐克斯 AIR电竞网椅 外观DXRacer迪锐克斯 AIR电竞网椅 外观

DXRacer迪锐克斯 AIR电竞网椅 细节①DXRacer迪锐克斯 AIR电竞网椅 细节①

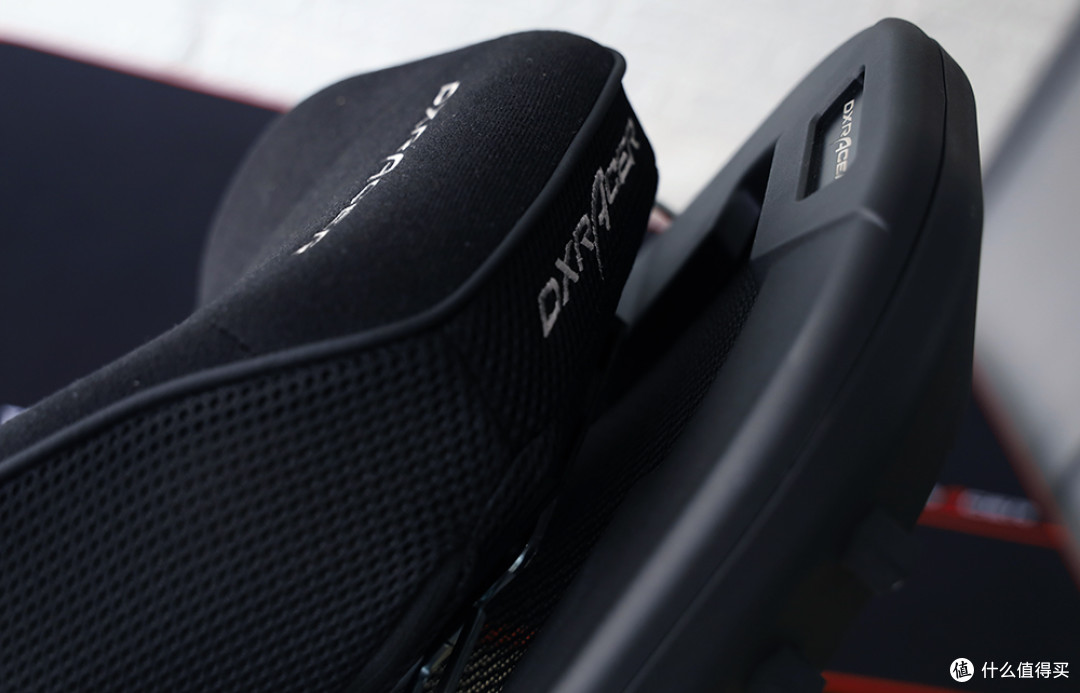

DXRacer迪锐克斯 AIR电竞网椅 细节②DXRacer迪锐克斯 AIR电竞网椅 细节②

DXRacer迪锐克斯 AIR电竞网椅 细节③DXRacer迪锐克斯 AIR电竞网椅 细节③

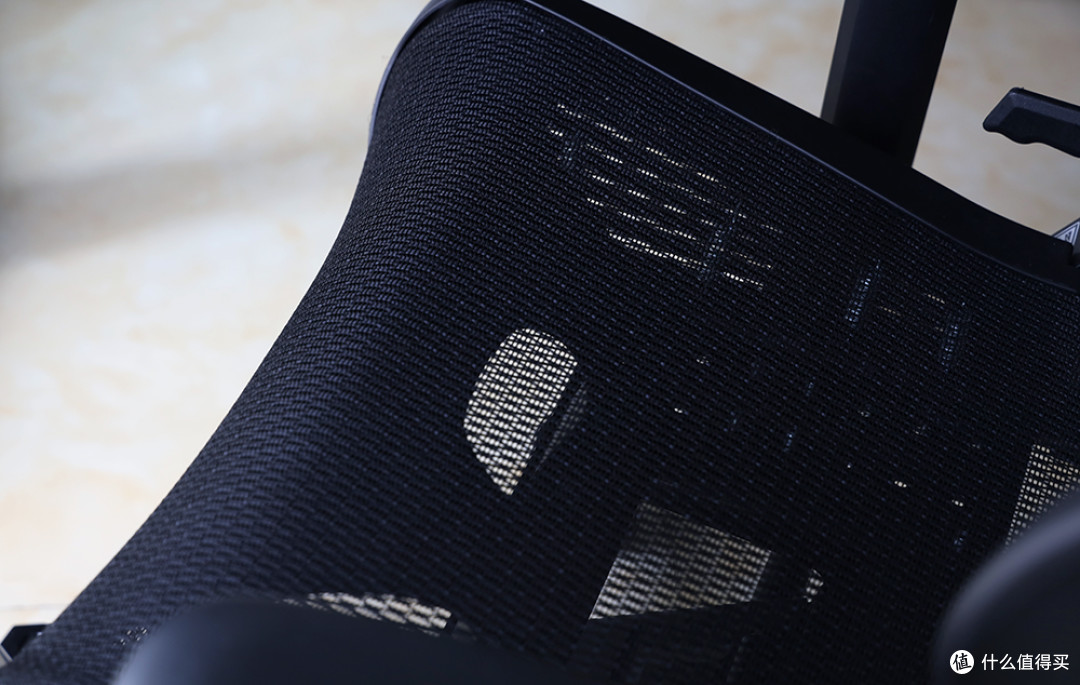

DXRacer迪锐克斯 AIR电竞网椅 细节④DXRacer迪锐克斯 AIR电竞网椅 细节④

DXRacer迪锐克斯 AIR电竞网椅 细节⑤DXRacer迪锐克斯 AIR电竞网椅 细节⑤

DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示①DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示①

DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示②DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示②

DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示③DXRacer迪锐克斯 AIR电竞网椅 4D扶手 动态展示③

DXRacer迪锐克斯 AIR电竞网椅 滑轨腰托 动态展示DXRacer迪锐克斯 AIR电竞网椅 滑轨腰托 动态展示

DXRacer迪锐克斯 AIR电竞网椅,在设计初期就为后续的扩展性上做了很多超前设计。这里介绍下两款专属椅套,一款是适合深冬时节使用的植绒椅套,萌感十足;一款是四季通用的经典皮质椅套,电竞风格浓郁。两款椅套安装后均十分贴合座椅,且质地柔软、材质亲肤、易打理。

而接下来的DXRacer迪锐克斯 多功能支架十分有趣,外观精巧,质感满满,可以兼容旗下椅子或桌子安装使用;主要部件均采用金属材质,让结构更加稳定和牢靠。其可以凭借两个双段支撑臂来实现对手机、PAD、笔记本等设备的多维度放置,安装十分简便。

DXRacer迪锐克斯 AIR电竞网椅 专属椅套及安装说明DXRacer迪锐克斯 AIR电竞网椅 专属椅套及安装说明

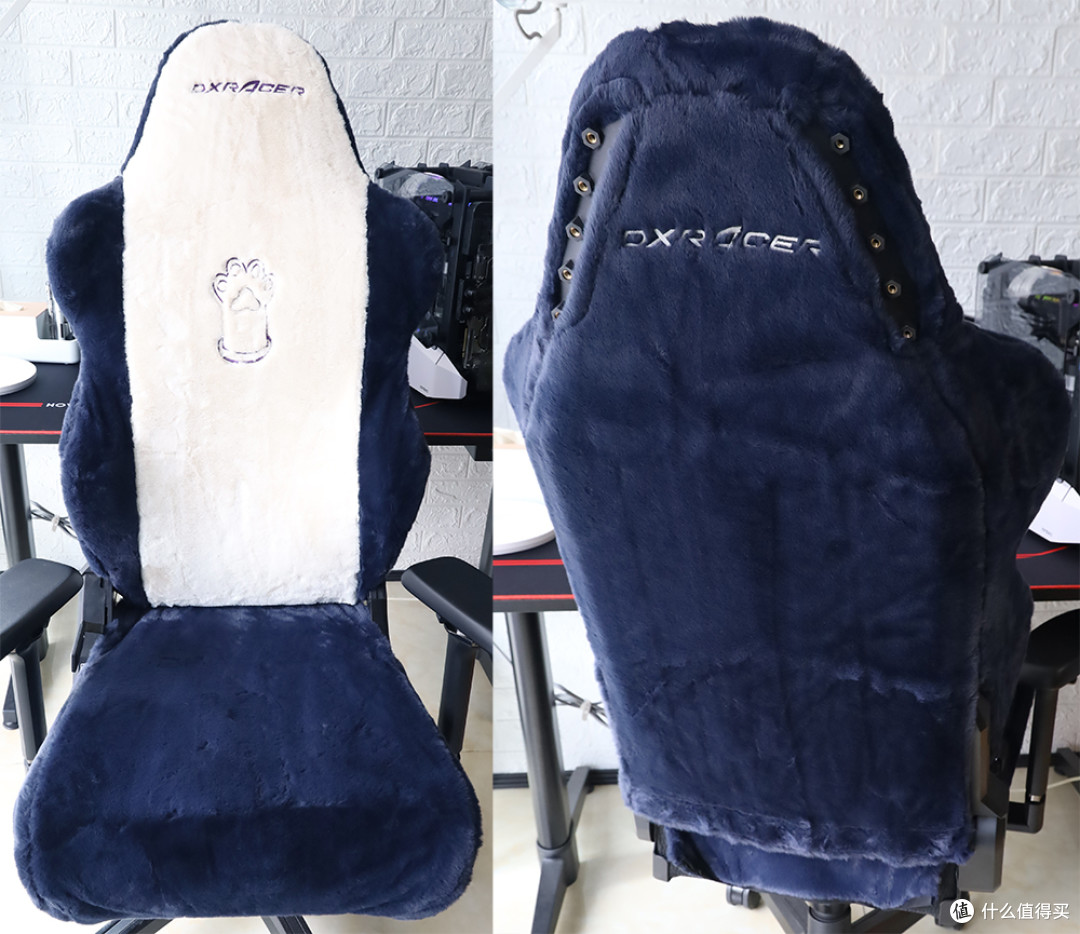

DXRacer迪锐克斯 AIR电竞网椅 激萌毛绒椅套 适配效果DXRacer迪锐克斯 AIR电竞网椅 激萌毛绒椅套 适配效果

DXRacer迪锐克斯 AIR电竞网椅 激萌毛绒椅套 细节DXRacer迪锐克斯 AIR电竞网椅 激萌毛绒椅套 细节

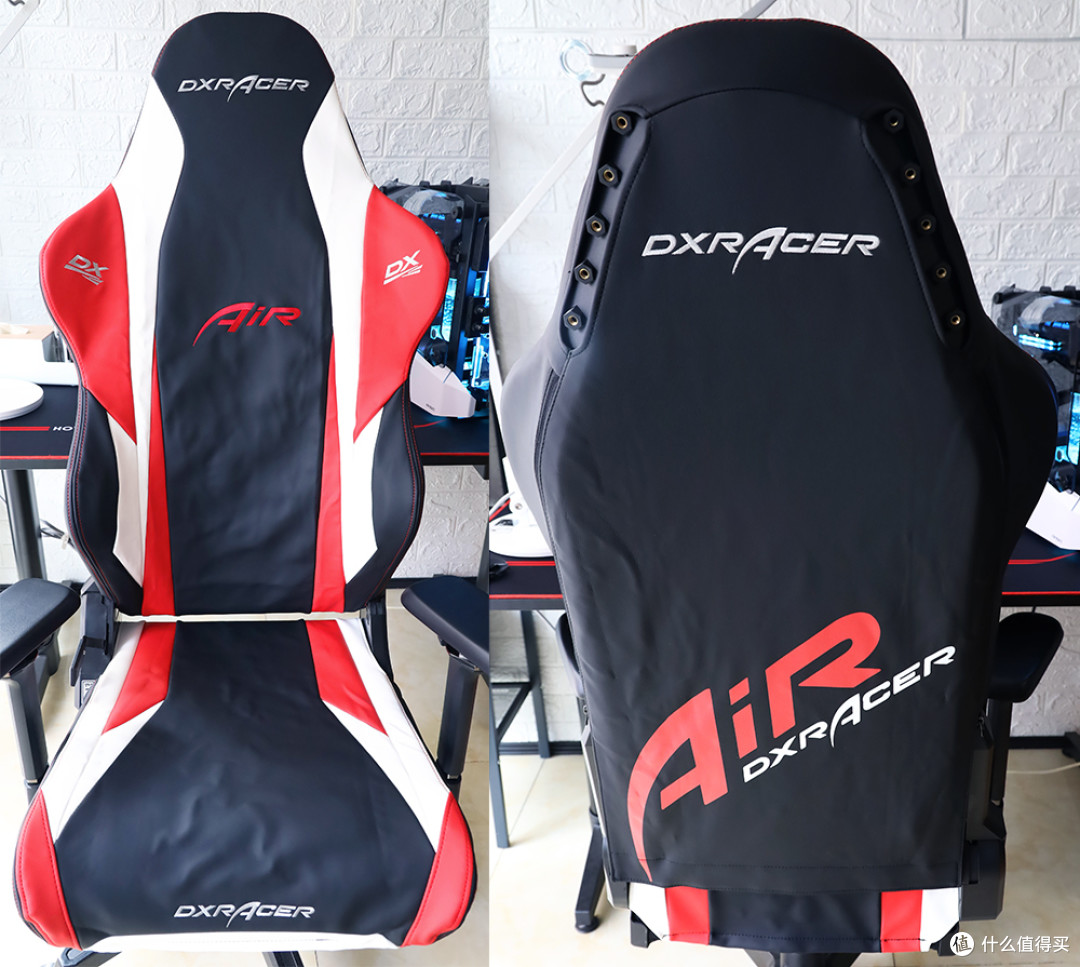

DXRacer迪锐克斯 AIR电竞网椅 经典皮质电竞椅套 适配效果DXRacer迪锐克斯 AIR电竞网椅 经典皮质电竞椅套 适配效果

DXRacer迪锐克斯 AIR电竞网椅 经典皮质电竞椅套 细节DXRacer迪锐克斯 AIR电竞网椅 经典皮质电竞椅套 细节

DXRacer迪锐克斯 多功能支架 外包装DXRacer迪锐克斯 多功能支架 外包装

DXRacer迪锐克斯 多功能支架 内包装DXRacer迪锐克斯 多功能支架 内包装

DXRacer迪锐克斯 多功能支架 配件①DXRacer迪锐克斯 多功能支架 配件①

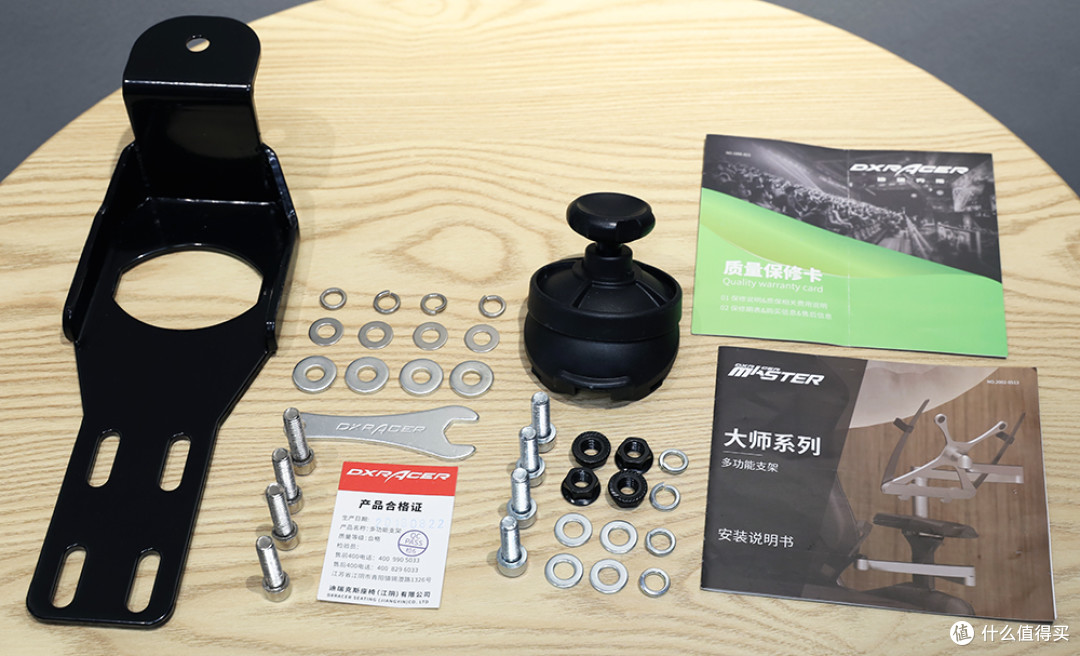

DXRacer迪锐克斯 多功能支架 配件②DXRacer迪锐克斯 多功能支架 配件②

DXRacer迪锐克斯 多功能支架 配件③DXRacer迪锐克斯 多功能支架 配件③

DXRacer迪锐克斯 多功能支架 安装说明DXRacer迪锐克斯 多功能支架 安装说明

奥睿科(ORICO)铝合金电脑显示器增高架HSQ-01(钛金灰),215 x 500mm面积的金属上盖质感一流,可承重15KG;75mm高度的塑质支脚(含防滑垫)下可容纳500mm宽度内的键盘或物件,以求保持桌面整洁。当然也可以让不支持高度调节的显示器抬高75mm的视角,进而矫正坐姿,例如此次选用的华硕便携屏就受益匪浅!

奥睿科(ORICO)铝合金电脑显示器增高架 外包装奥睿科(ORICO)铝合金电脑显示器增高架 外包装

奥睿科(ORICO)铝合金电脑显示器增高架 上壳外观奥睿科(ORICO)铝合金电脑显示器增高架 上壳外观

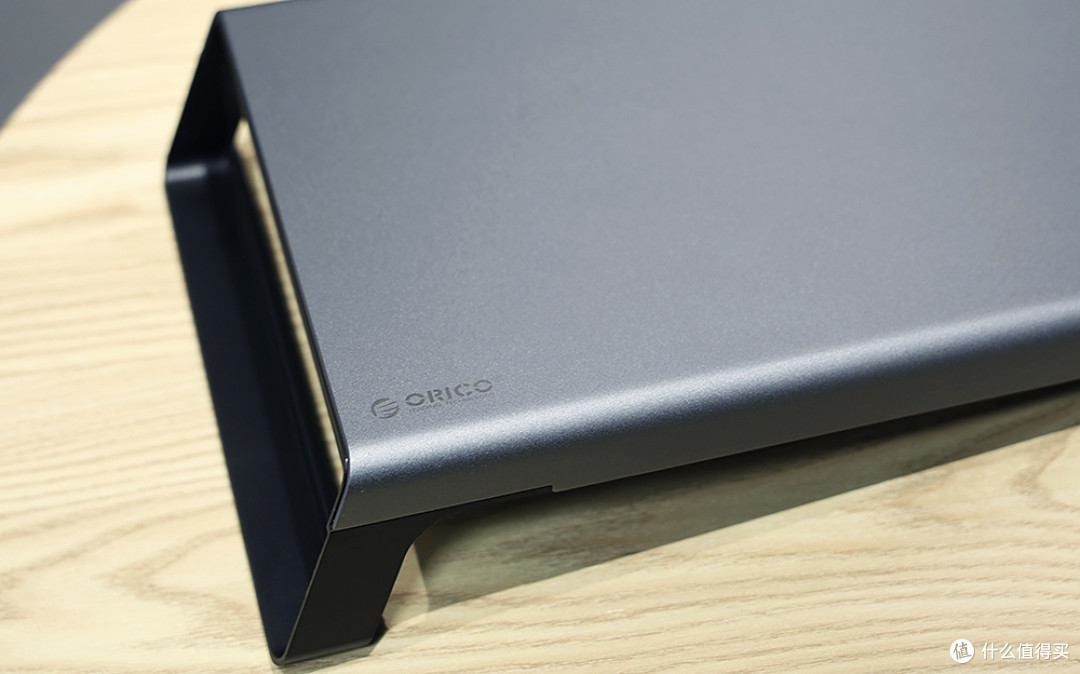

奥睿科(ORICO)铝合金电脑显示器增高架 上壳细节奥睿科(ORICO)铝合金电脑显示器增高架 上壳细节

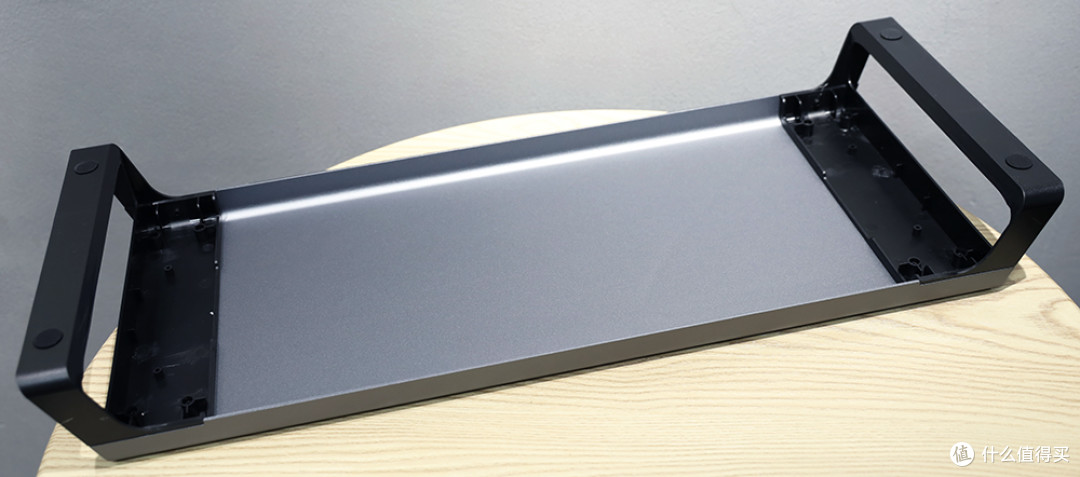

奥睿科(ORICO)铝合金电脑显示器增高架 底部外观奥睿科(ORICO)铝合金电脑显示器增高架 底部外观

奥睿科(ORICO)铝合金电脑显示器增高架 底部细节奥睿科(ORICO)铝合金电脑显示器增高架 底部细节

看了这么多配件介绍,想必大家也是倦了,所以这里直接上干货啦!利用快插软管适配分体式水冷的方案,我也是第一次玩。好处就是水路设计不在受限局促的空间,方案灵活度更高,安装便利性更甚。而这样“软硬兼施”的分体式水冷方案你们喜欢吗?我们来看看最后的定妆效果!

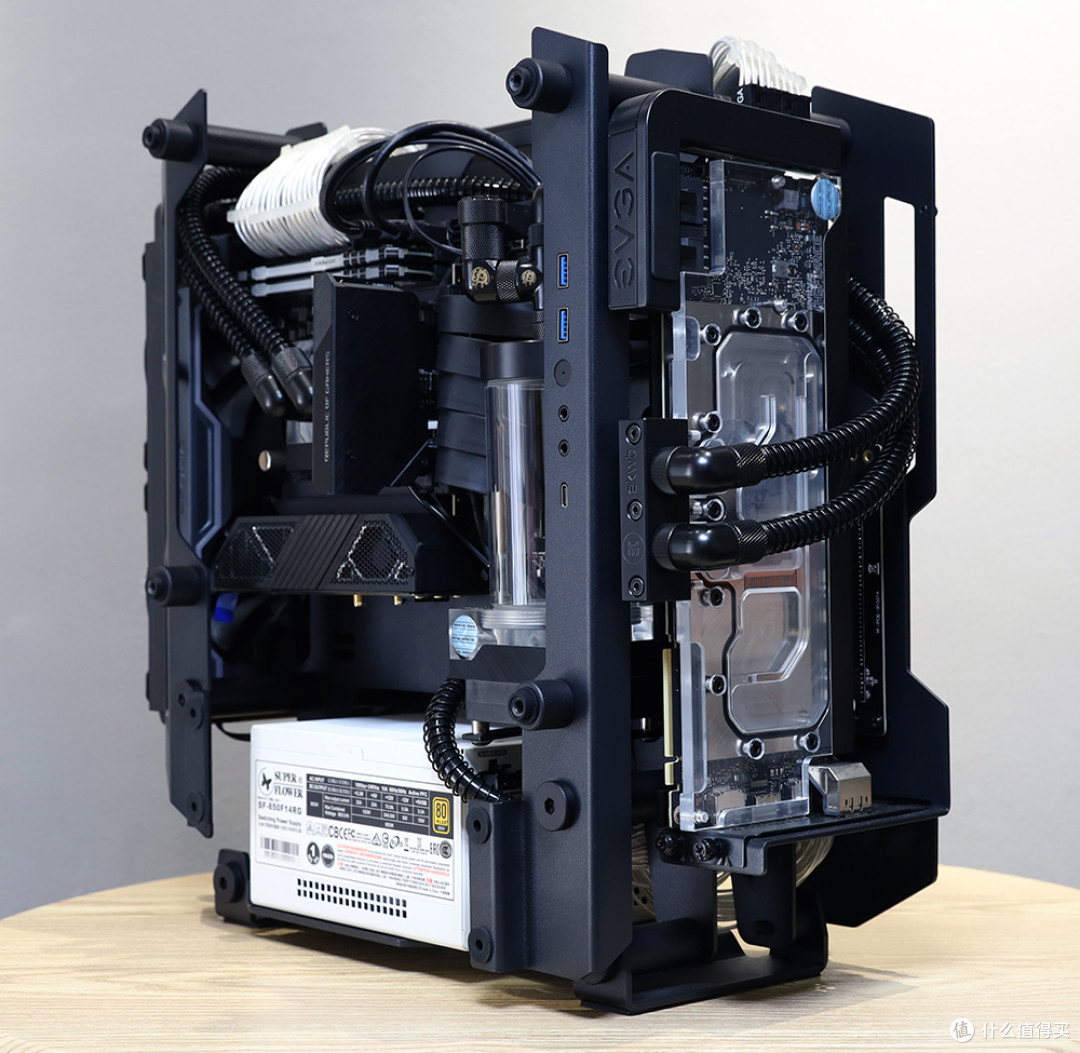

“软硬兼施”分体式水冷 ITX机箱 定妆照①“软硬兼施”分体式水冷 ITX机箱 定妆照①

“软硬兼施”分体式水冷 ITX机箱 定妆照②“软硬兼施”分体式水冷 ITX机箱 定妆照②

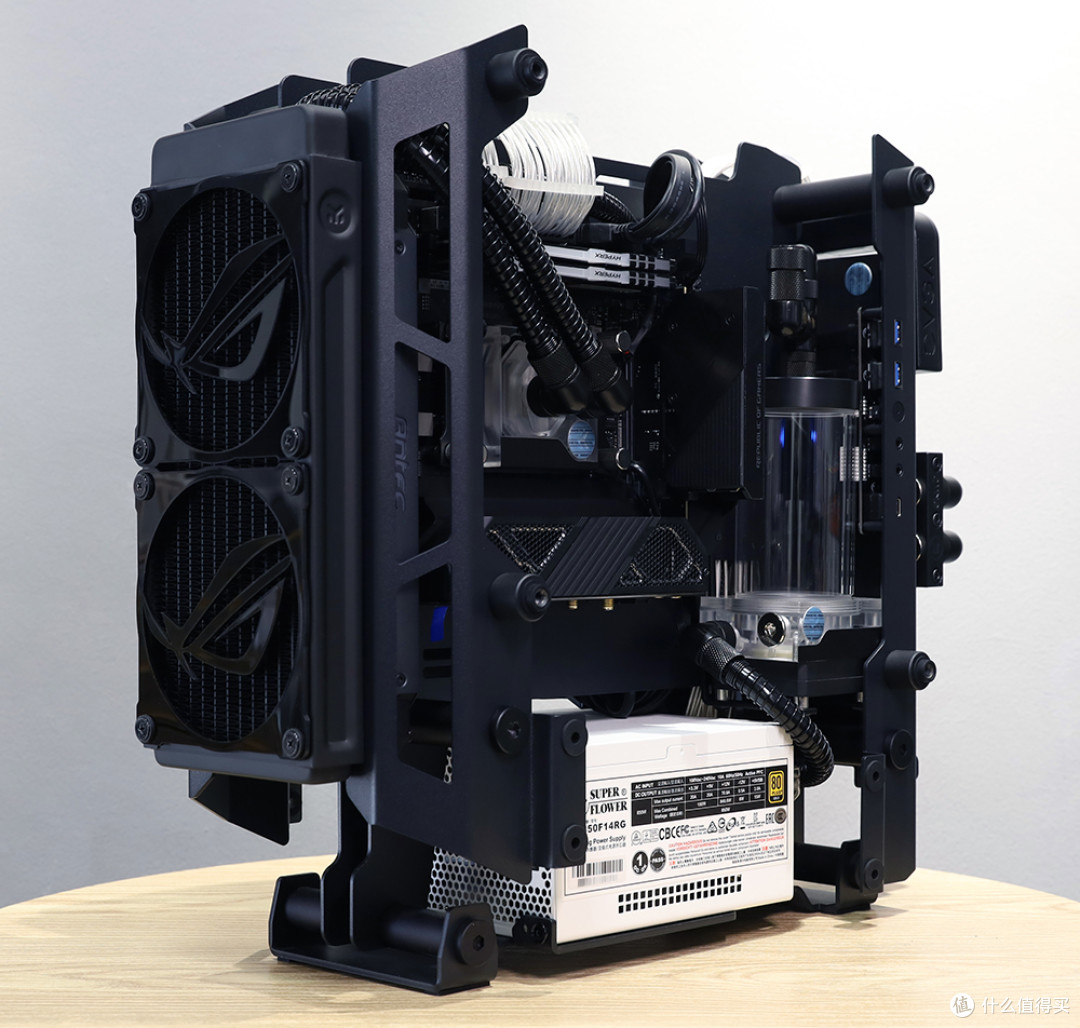

“软硬兼施”分体式水冷 ITX机箱 定妆照③“软硬兼施”分体式水冷 ITX机箱 定妆照③

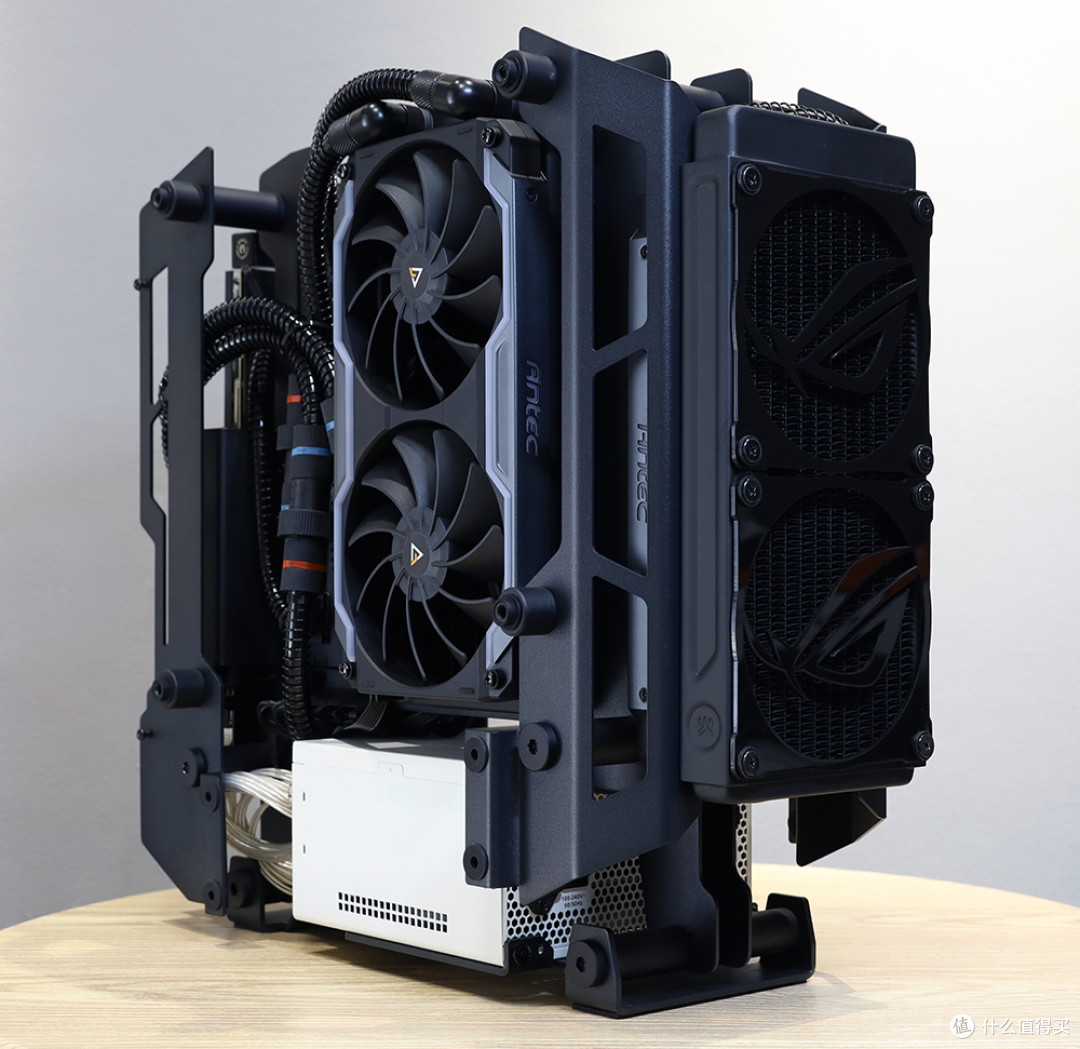

“软硬兼施”分体式水冷 ITX机箱 定妆照④“软硬兼施”分体式水冷 ITX机箱 定妆照④

“软硬兼施”分体式水冷 ITX机箱 定妆照⑤“软硬兼施”分体式水冷 ITX机箱 定妆照⑤

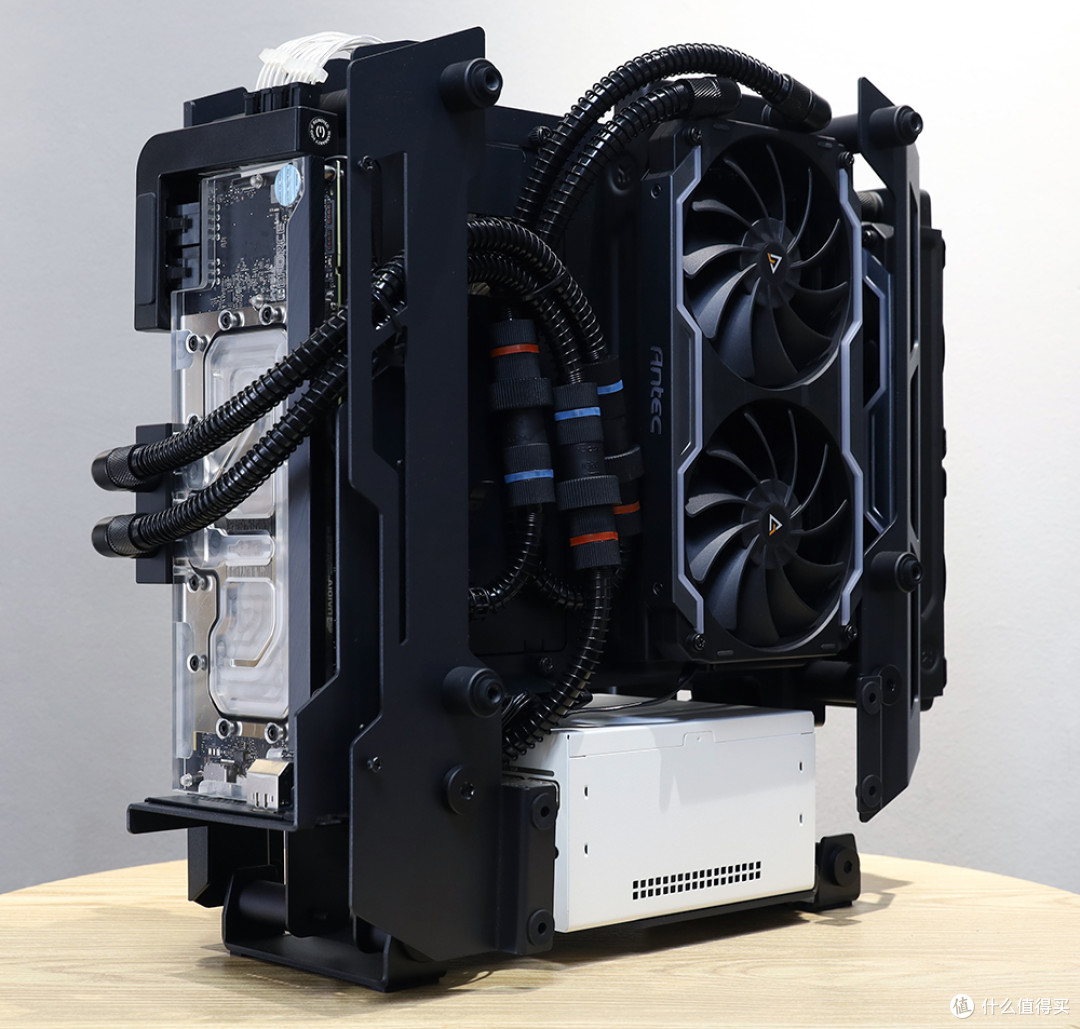

“软硬兼施”分体式水冷 ITX机箱 定妆照⑥“软硬兼施”分体式水冷 ITX机箱 定妆照⑥

“软硬兼施”分体式水冷 ITX机箱 定妆照 细节①“软硬兼施”分体式水冷 ITX机箱 定妆照 细节①

“软硬兼施”分体式水冷 ITX机箱 定妆照 细节②“软硬兼施”分体式水冷 ITX机箱 定妆照 细节②

“软硬兼施”分体式水冷 ITX机箱 定妆照 细节③“软硬兼施”分体式水冷 ITX机箱 定妆照 细节③

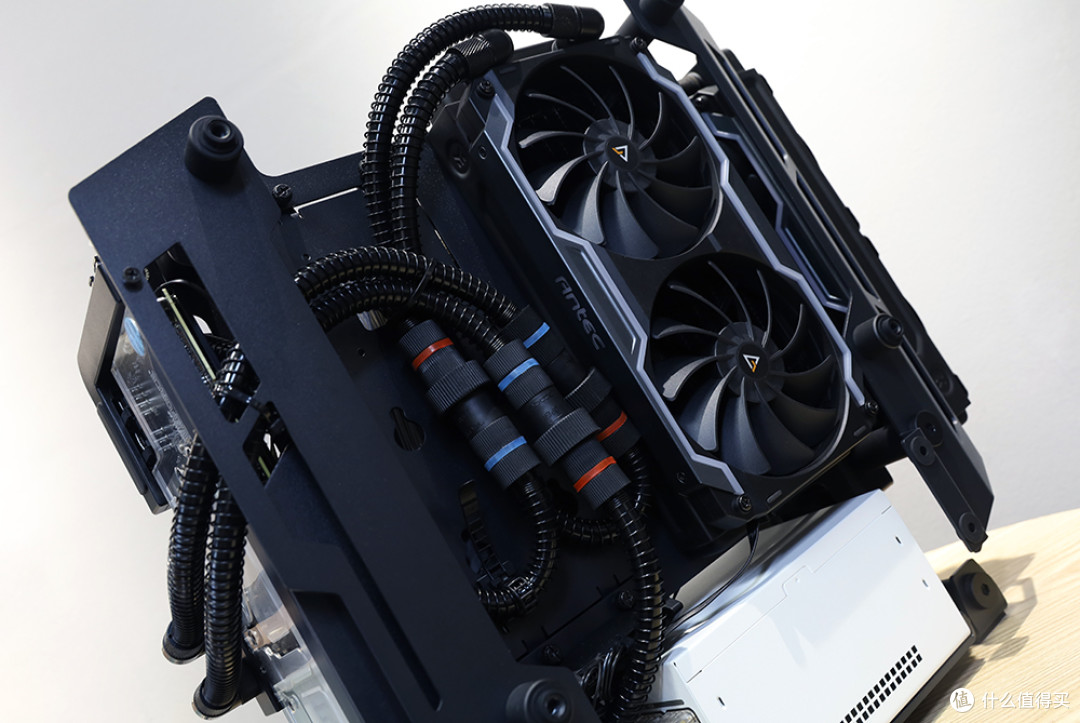

“软硬兼施”分体式水冷 ITX机箱 定妆照 细节④“软硬兼施”分体式水冷 ITX机箱 定妆照 细节④

“软硬兼施”分体式水冷 ITX机箱 定妆照 细节⑤“软硬兼施”分体式水冷 ITX机箱 定妆照 细节⑤

对于“软硬兼施”的分体式水冷方案,不在有“横平竖直”的刻板印象,且多了几分灵动,也更好的与线缆的曲线相契合。除了没有(透明)硬管水路的透光性,其他方面还真是有过之而不及!发光硬件多而不乱,灯光效果繁而不杂!最终光效也很有朦胧的美感,且没有硬管水路“越位”的尴尬之处!不知道能有多少XD能get到呢?哈哈哈~O(∩_∩)O!

“软硬兼施”分体式水冷 ITX机箱 光效展示“软硬兼施”分体式水冷 ITX机箱 光效展示

“软硬兼施”分体式水冷 ITX机箱 光效细节①“软硬兼施”分体式水冷 ITX机箱 光效细节①

“软硬兼施”分体式水冷 ITX机箱 光效细节②“软硬兼施”分体式水冷 ITX机箱 光效细节②

“软硬兼施”分体式水冷 ITX机箱 光效细节③“软硬兼施”分体式水冷 ITX机箱 光效细节③

“软硬兼施”分体式水冷 ITX机箱 光效细节④“软硬兼施”分体式水冷 ITX机箱 光效细节④

“软硬兼施”分体式水冷 ITX机箱 光效细节⑤“软硬兼施”分体式水冷 ITX机箱 光效细节⑤

“软硬兼施”分体式水冷 ITX机箱 光效细节⑥“软硬兼施”分体式水冷 ITX机箱 光效细节⑥

“软硬兼施”分体式水冷 ITX机箱 最终光效展示①“软硬兼施”分体式水冷 ITX机箱 最终光效展示①

“软硬兼施”分体式水冷 ITX机箱 最终光效展示②“软硬兼施”分体式水冷 ITX机箱 最终光效展示②

“软硬兼施”分体式水冷 ITX机箱 最终光效③“软硬兼施”分体式水冷 ITX机箱 最终光效③

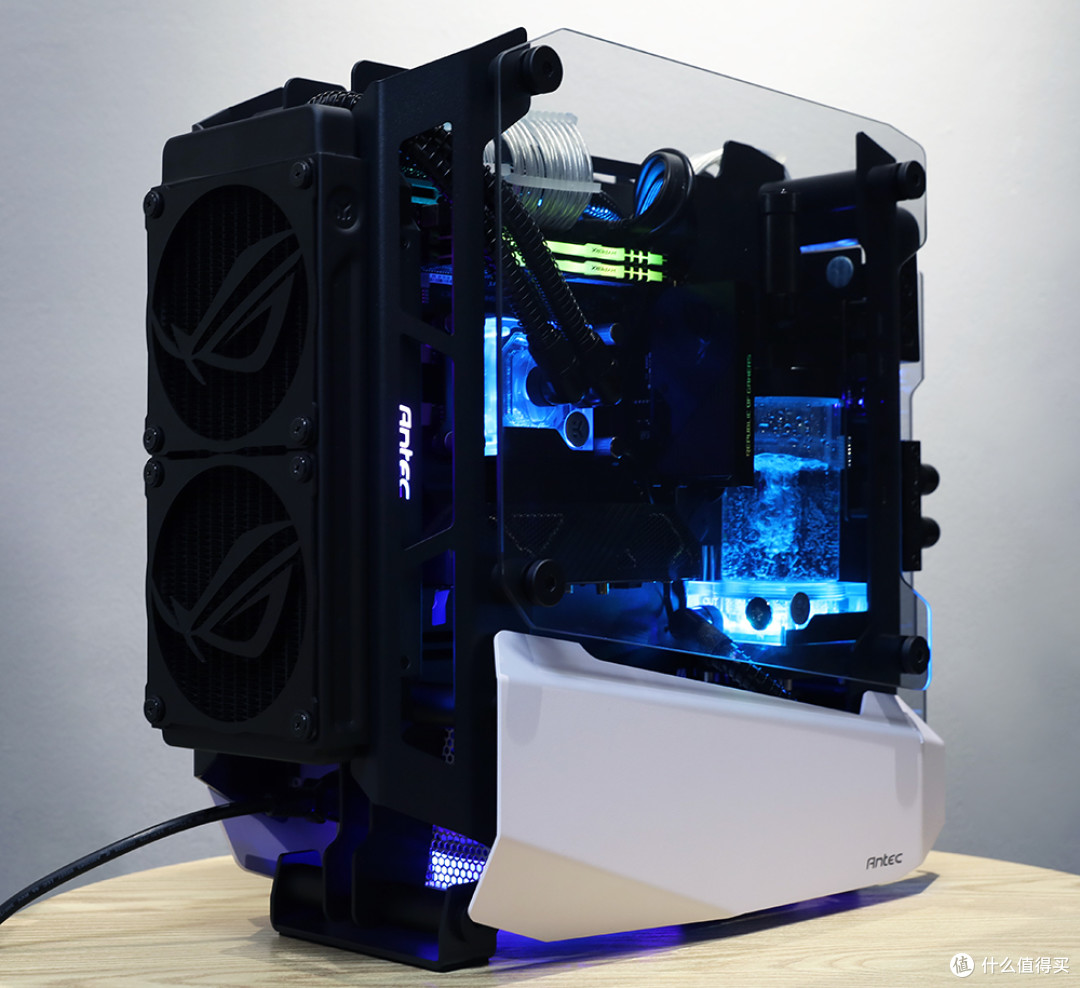

“软硬兼施”分体式水冷 ITX机箱 最终光效④“软硬兼施”分体式水冷 ITX机箱 最终光效④

最后的桌面效果,分为1.0和2.0版。1.0版是利用奥睿科(ORICO)支架和USB HUB下整理得来的效果,桌面硬件有条不紊,主机右置安放。2.0版是在加装DXRacer迪锐克斯 多功能支架得来的效果,可以在站立时更好的操作屏幕内容。

PS:因为桌子可电动升降(DXRacer迪锐克斯),显示器支持触控操作(ASUS华硕),所以DXRacer迪锐克斯 多功能支架对站、坐姿势切换时有很大的帮助,让使用体验更加良好和从容!

“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 展示①“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 展示①

“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 展示②“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 展示②

“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 细节①“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 细节①

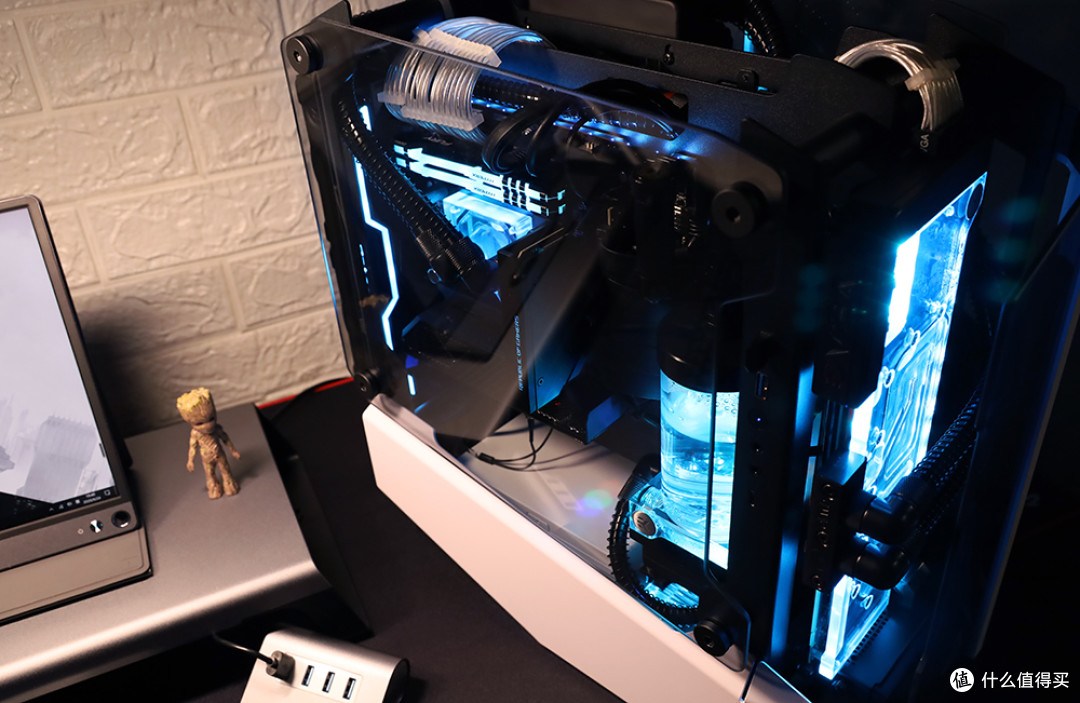

“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 细节②“软硬兼施”分体式水冷 ITX机箱 1.0版 桌面效果 细节②

“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 细节①“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 细节①

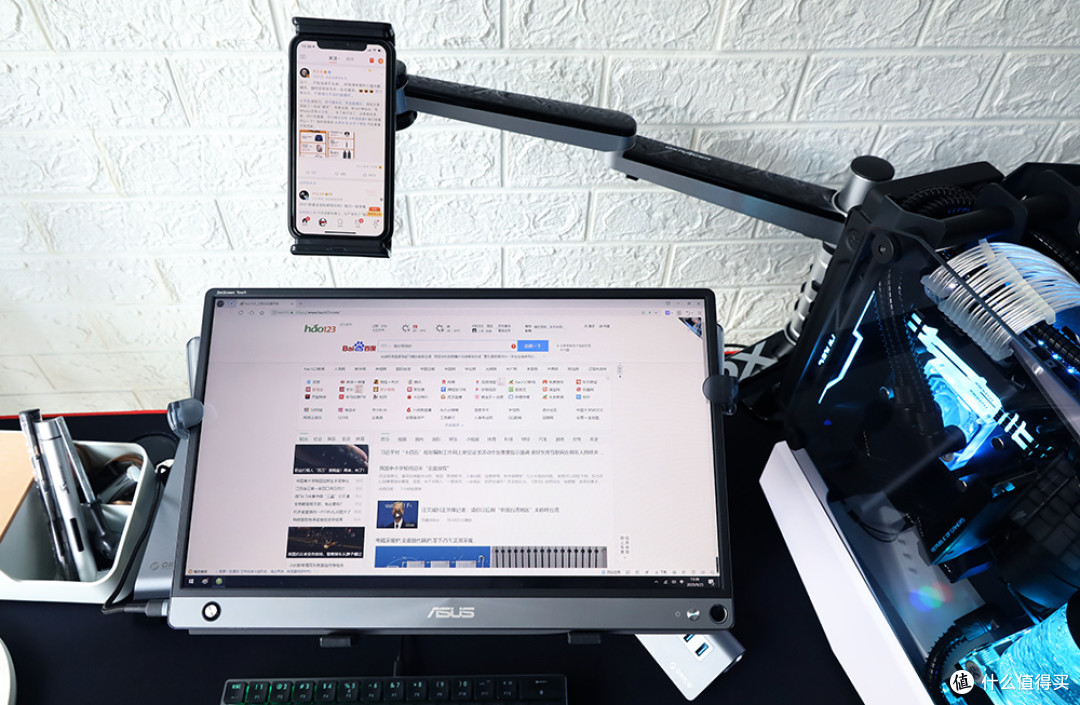

“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 细节②“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 细节②

“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示①“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示①

“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示②“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示②

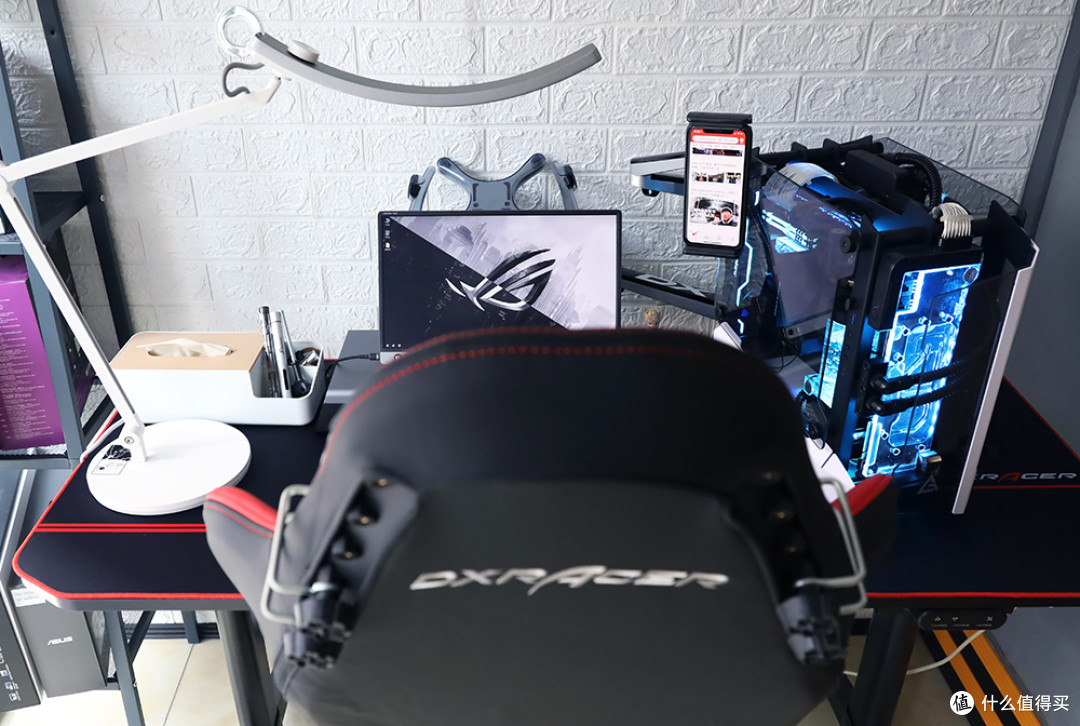

“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示③“软硬兼施”分体式水冷 ITX机箱 2.0版 桌面效果 展示③

性能测试方面,金士顿 HyperX Fury DDR4内存(16G*2)在默认2400C17与预设(X.M.P)的3000C16及3200C16差距还是不小的,所以建议大家开启主板BIOS里的内存X.M.P。金士顿 KC2000 M.2 固态硬盘得益于NVMe协议、PCIe 3.0 x4规格,加上慧荣主控与东芝原厂闪存,其(长时)读、写性能已经达到了标称的3200MB/s、2200MB/s,性能确实不错。NVIDIA RTX2080S FE显卡的3DMARK的各项测试成绩如下,虽然已经被3070打得有来有回,但玩些主流游戏还是游刃有余的,特别是对2K分辨率及以下的显示器用户来说!

温度测试方面,实时环境温度24℃,风扇PWM,默频默压的显卡和处理器(温度)通过软件测得如下数据:显卡——待机38℃左右、满载62℃左右;处理器——待机32℃左右(表壳) / 39℃左右(核心)、满载63℃左右(表壳) / 74℃左右(核心)。对于分体式水冷散热系统来说,温度控制的已达预期,特别是对显卡的温度压制,这也是分体式水冷的最大意义(保证游戏及应用对显卡的高效调用)!

金士顿 KC2000 M.2 1TB 固态硬盘 测试成绩金士顿 KC2000 M.2 1TB 固态硬盘 测试成绩

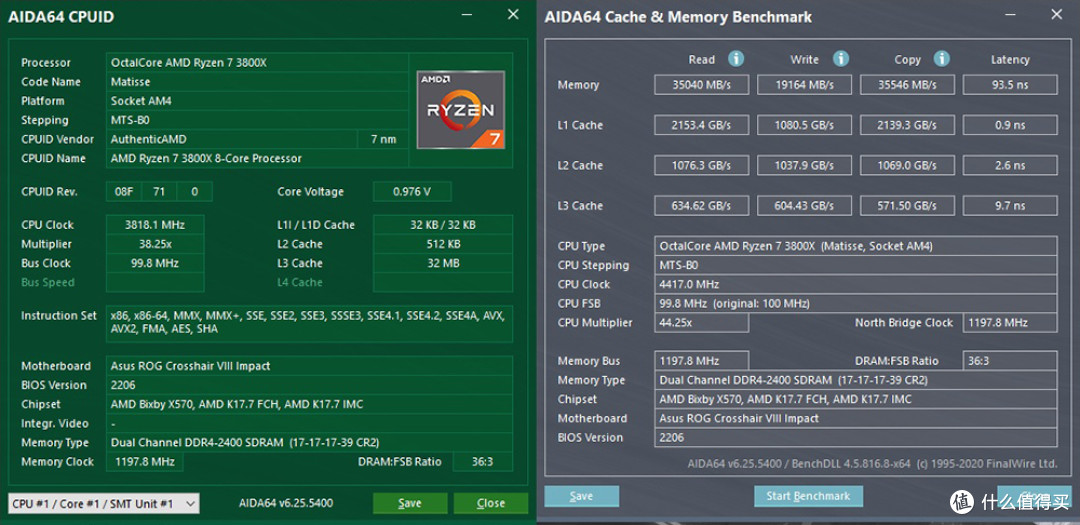

金士顿 HyperX Fury DDR4内存 16G*2 2400C16 测试成绩金士顿 HyperX Fury DDR4内存 16G*2 2400C16 测试成绩

金士顿 HyperX Fury DDR4内存 16G*2 3200C16 测试成绩金士顿 HyperX Fury DDR4内存 16G*2 3200C16 测试成绩

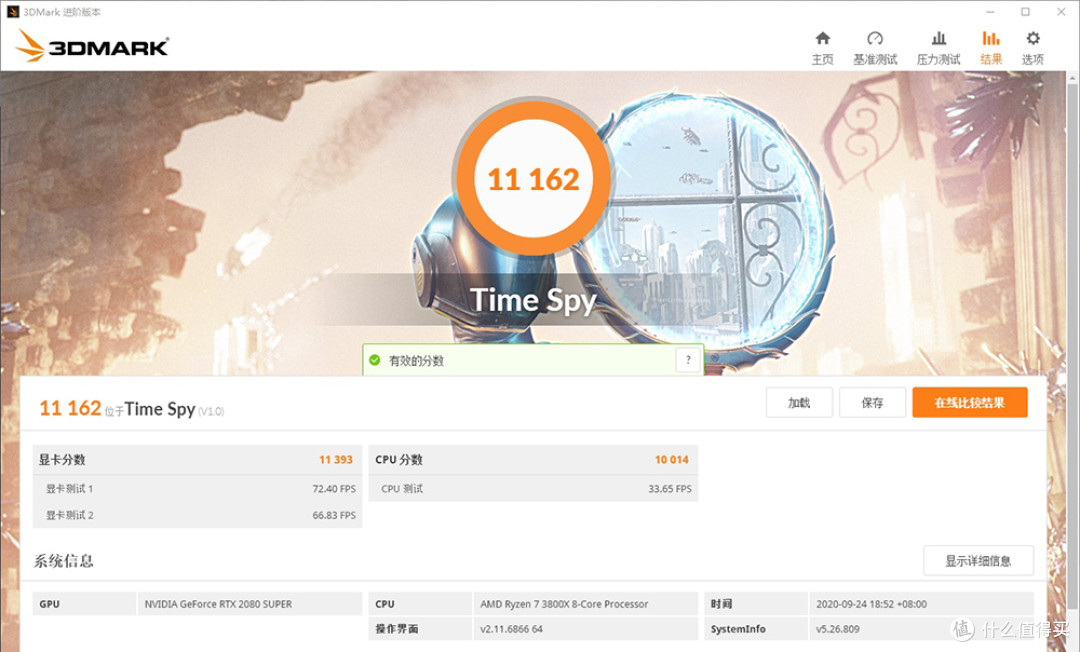

NVIDIA RTX2080S FE 显卡 3DMARK Time Spy 测试成绩NVIDIA RTX2080S FE 显卡 3DMARK Time Spy 测试成绩

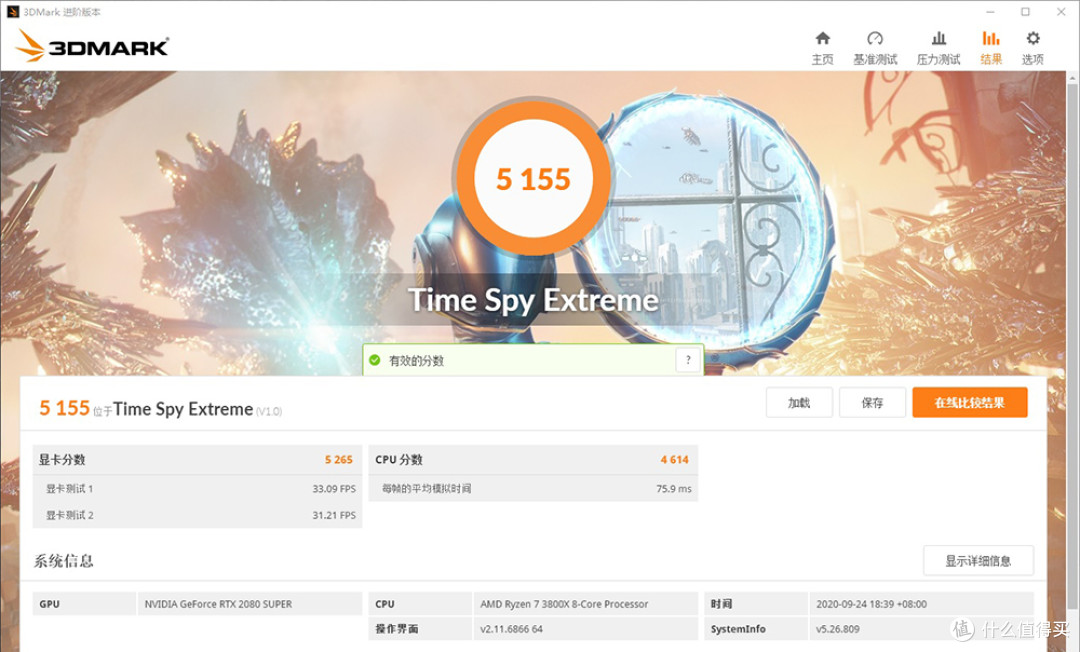

NVIDIA RTX2080S FE 显卡 3DMARK Time Spy Extreme 测试成绩NVIDIA RTX2080S FE 显卡 3DMARK Time Spy Extreme 测试成绩

NVIDIA RTX2080S FE 显卡 3DMARK Port Royal 测试成绩NVIDIA RTX2080S FE 显卡 3DMARK Port Royal 测试成绩

NVIDIA RTX2080S FE 显卡 3DMARK Fire Strike Ultra 测试成绩NVIDIA RTX2080S FE 显卡 3DMARK Fire Strike Ultra 测试成绩

NVIDIA RTX2080S FE 显卡 3DMARK Fire Strike Extreme 测试成绩NVIDIA RTX2080S FE 显卡 3DMARK Fire Strike Extreme 测试成绩

NVIDIA RTX2080S FE 显卡 FurMark 满载温度表现NVIDIA RTX2080S FE 显卡 FurMark 满载温度表现

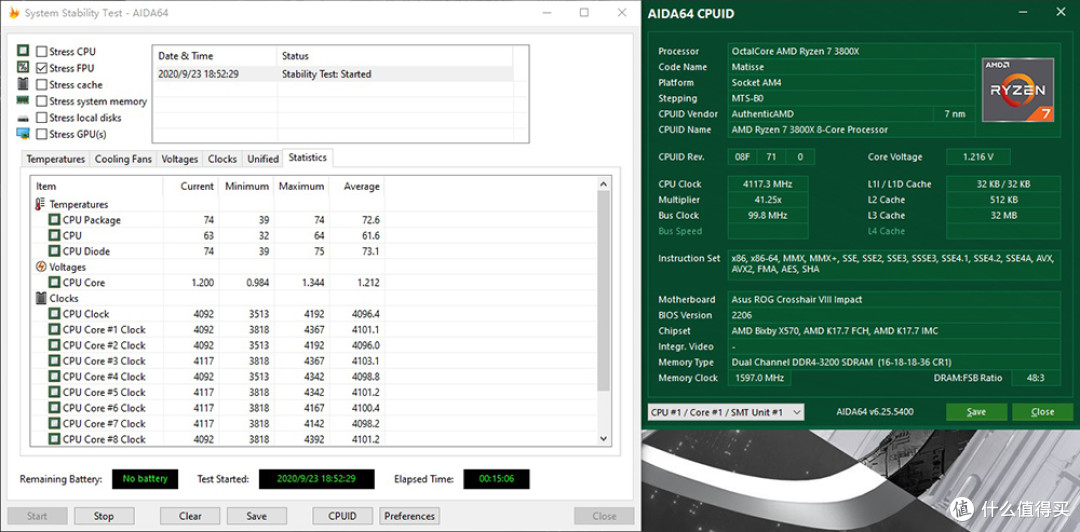

AMD R7 3800X 处理器 AIDA64(单钩FPU) 满载温度表现AMD R7 3800X 处理器 AIDA64(单钩FPU) 满载温度表现

总结

通过此次“软硬兼施”的分体式水冷方案搭建,我对快插式软管方案有了更为深入的了解。其最大好处在于不受空间局促性影响,安装及维护更为便利,性能也依旧高效,很适合入门水友!而电竞座椅和桌面周边产品的加入,也让玩家使用体验得到提升:便利、舒适、实用!

最后,祝值友们2020年搞机愉快!如有问题请楼下回复交流,我会在看到后第一时间答复(*^__^*) 嘻嘻!
