拆解报告:智能儿童身高计

2020-10-19 10:04:07 4点赞 3收藏 1评论

不知道大家小时候有没有贴着墙根测量身高的经历呢?孩子的身高问题在儿童成长过程中一直是受到最多关注,看着孩子一天天的变化,不少父母都想记录下这一过程。因此在墙边站立画下身高便成为了小编我小时候经常会被动做的一件事,而看着阶梯式的直线一天天爬高,除了高兴的父母,自己心里也是充满喜悦之情。

而此次,我爱音频网则是为大家带来了另外一种方式——智能儿童身高计。这款产品由中科传启(苏州)科技有限公司研发生产,该公司一家位于苏州高新区的高科技企业,主要从事麦克风阵列信号处理和超声波信号处理应用和产品开发。此产品主要面向婴童市场,产品采用了萌萌的卡通形象设计,利用超声测距,实现一键操作,一秒测量身高的功能。并且支持语音播报、LED显示、手机记录、云端储存和健康管理功能。下面就让我们一起来全面的看看这款产品的内部结构配置吧~

一、智能儿童身高计开箱

拆解报告:智能儿童身高计

包装盒比较简洁,正面有产品渲染图和产品名称:智能儿童身高计。

拆解报告:智能儿童身高计

侧面有产品的三种配色渲染图和6项功能图文展示:超声测高、语音播报、LED显示、手机记录、云端储存、健康管理。

拆解报告:智能儿童身高计

底部有部分产品的参数信息。产品型号:CQ-UL-HM-01;产品材质:ABS/食品级硅胶/亚克力;测量范围:30cm-199.9cm;显示屏:隐藏式LED显示;制造商:中科传启(苏州)科技有限公司等。

拆解报告:智能儿童身高计

另外一侧展示有图文的操作指南。

拆解报告:智能儿童身高计

顶部是微信小程序信息。

拆解报告:智能儿童身高计

打开包装盒,包装盒内有身高计、电池和一把螺丝刀。

拆解报告:智能儿童身高计

身高计正面一览,顶部“眼睛”是超声波头,蓝色“耳朵”是两个LED指示灯,中间位置是开关按钮。底部有SENSEED品牌LOGO。

拆解报告:智能儿童身高计

身高计侧面展示。

拆解报告:智能儿童身高计

身高计背面展示,头部有扬声器开孔,机身为电池仓;下方还有握持凸点。

拆解报告:智能儿童身高计

身高计底部有微信小程序,扫码可直接打开【身高计】管理小程序。

拆解报告:智能儿童身高计

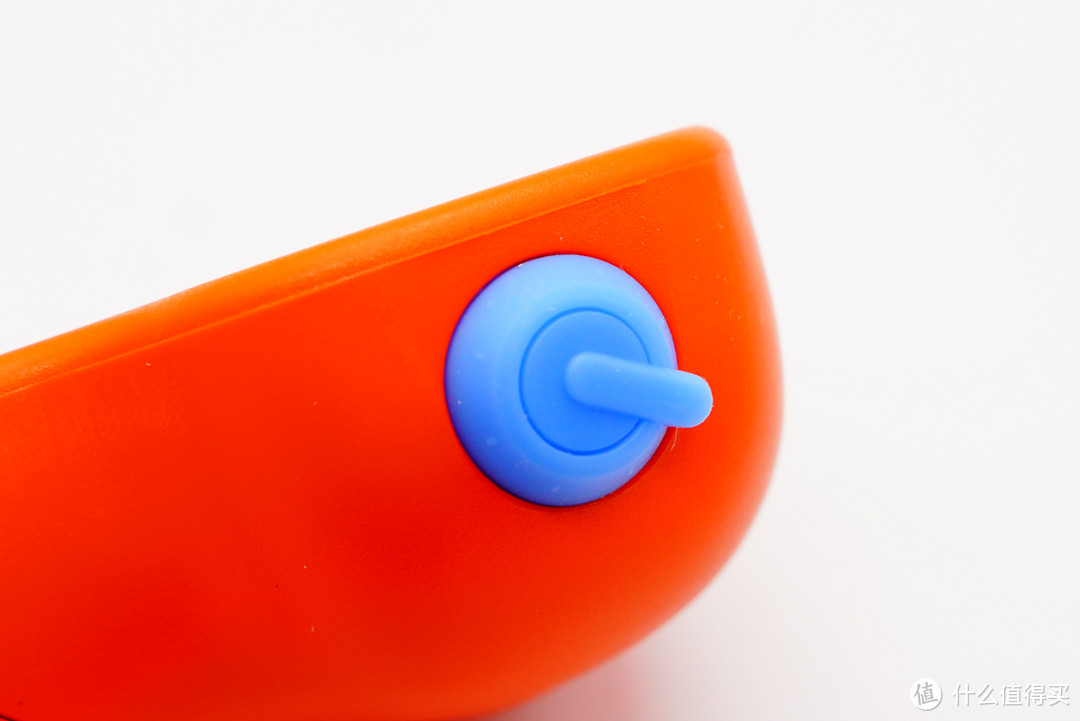

身高计开关按钮特写。

拆解报告:智能儿童身高计

超声波换能器特写,外侧有防护网覆盖。

拆解报告:智能儿童身高计

LED指示灯特写,半透明软硅胶材料。

拆解报告:智能儿童身高计

背部握持凸点特写,起到防滑作用。

拆解报告:智能儿童身高计

背部扬声器开孔特写。

拆解报告:智能儿童身高计

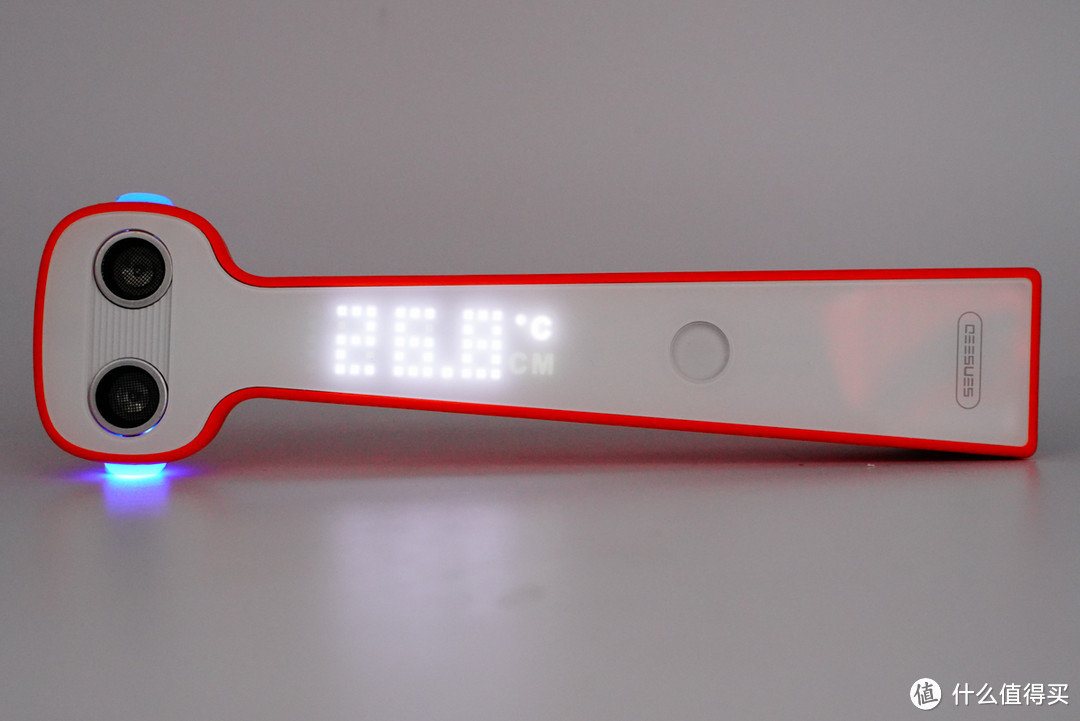

智能儿童身高计工作状态展示,显示环境温度。

拆解报告:智能儿童身高计

智能儿童身高计大小展示。

拆解报告:智能儿童身高计

取掉后盖,电池仓特写。采用2节AA电池,后盖螺丝固定,有效防止儿童打开电池盖。

拆解报告:智能儿童身高计

电池仓内有电池正负极摆放指示。

二、智能儿童身高计功能测试

拆解报告:智能儿童身高计

使用方法,孩子靠墙站立,将身高计置于头顶。

拆解报告:智能儿童身高计

孩子离开仪器下方,按动测试按钮,即可听到语音播报身高数据。

拆解报告:智能儿童身高计

上图分别为:扫码进去小程序主界面、接收身高信息界面、身高曲线界面。

首次使用小程序,需先添加宝宝信息,可以同时管理多个宝宝,这也是给二胎多孩家庭准备的。体重数据目前只能手动输入,可以在【成长记录】里看到身高记录、体重记录、BMI指数,此小程序的健康记录管理功能还是挺全面的。

有个小亮点是,小程序连接连接身高计时只需手机开启蓝牙,无需蓝牙配对,方便的用户体验。

三、智能儿童身高计拆解

拆解报告:智能儿童身高计

首先取掉最外层亚克力面板。腔体上有4颗螺丝固定。

拆解报告:智能儿童身高计

卸掉螺丝,取掉正面盖板。

拆解报告:智能儿童身高计

腔体内部结构比较简洁,PCB板形状与身高计外形相同。

拆解报告:智能儿童身高计

主板后面扬声器单元特写,通过导线与主板连接。扬声器规格阻抗16Ω,功率0.25W。

拆解报告:智能儿童身高计

主板正面元器件一览。

拆解报告:智能儿童身高计

主板背面元器件一览。

拆解报告:智能儿童身高计

超声波探头有圆柱形屏蔽罩防护,防止损坏。

拆解报告:智能儿童身高计

一颗无标的扬声器放大IC。

拆解报告:智能儿童身高计

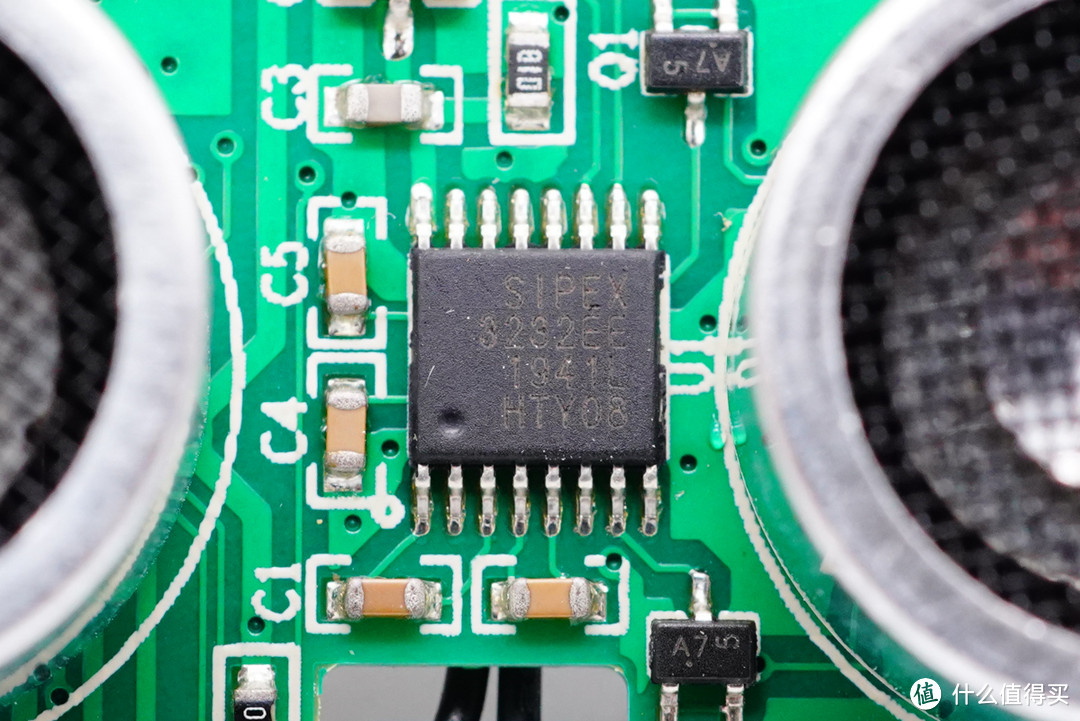

SIPEX SP3232E RS-232收发器,具有高效率的电荷泵电源,在3.3V电压下仅需0.1µF电容器。适用于笔记本或掌上电脑等便携式或手持应用。

拆解报告:智能儿童身高计

SIPEX SP3232E详细资料图。

拆解报告:智能儿童身高计

CKS中科芯 CKS32F103C8T6 32位单片机,最高工作频率为 72MHz,内置高速存储器。拥有丰富的增强 I/O 端口和9个通信接口。

拆解报告:智能儿童身高计

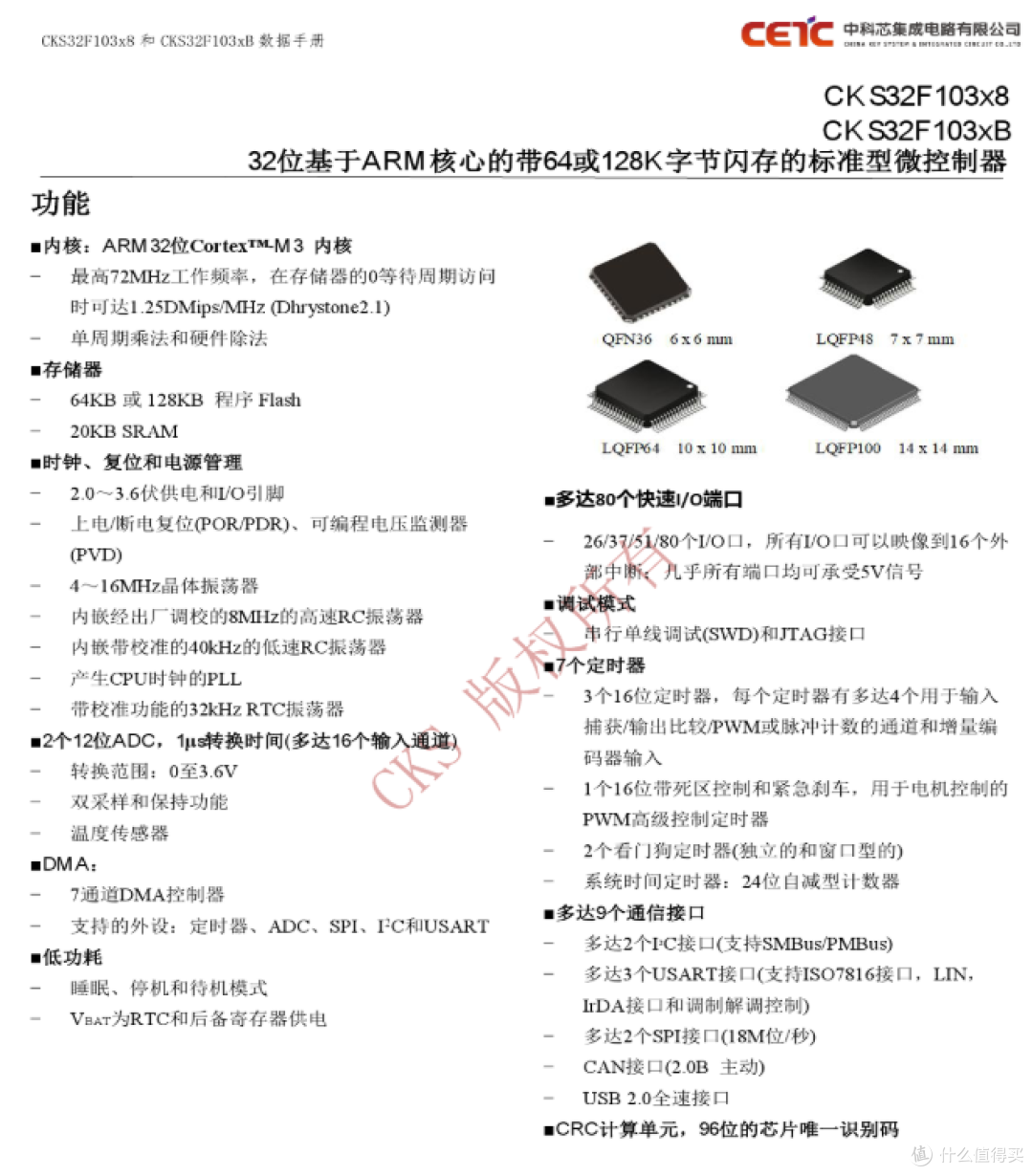

CKS中科芯 CKS32F103C8T6详细资料图。

拆解报告:智能儿童身高计

16.000MHz的晶振特写。

拆解报告:智能儿童身高计

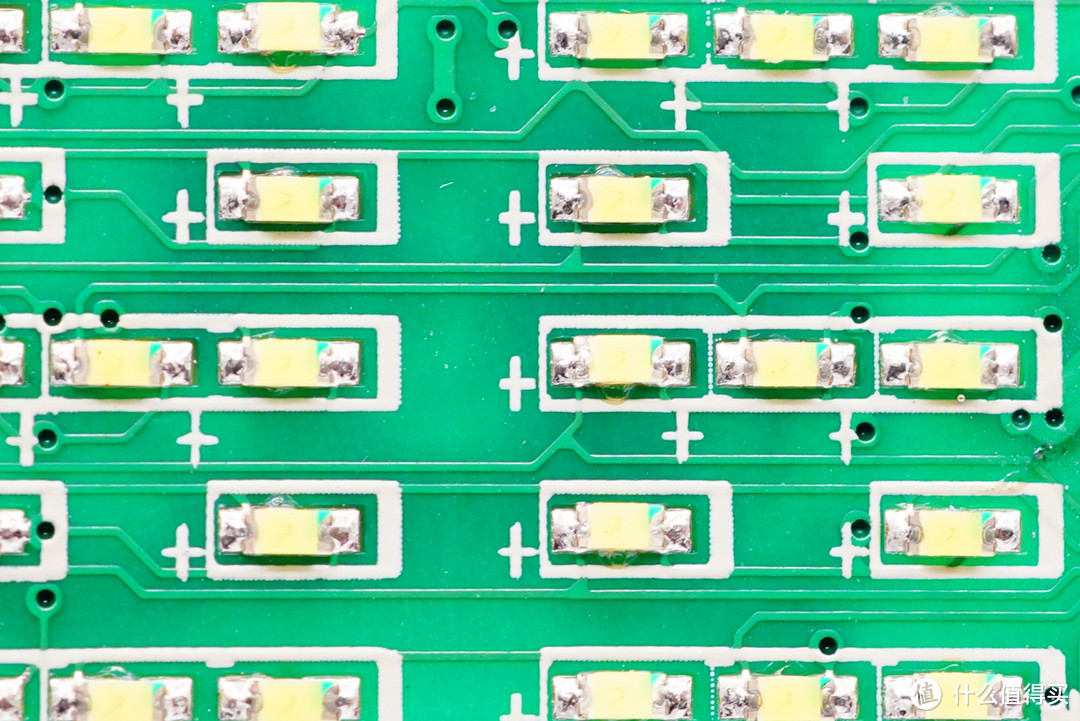

矩阵式LED灯光组,为身高计LED显示提供光源。

拆解报告:智能儿童身高计

TITAN MICRO天微电子 TM1628 LED驱动芯片,是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。

拆解报告:智能儿童身高计

TITAN MICRO天微电子 TM1628详细资料图。

拆解报告:智能儿童身高计

一颗100μF、耐压16V滤波电容特写。

拆解报告:智能儿童身高计

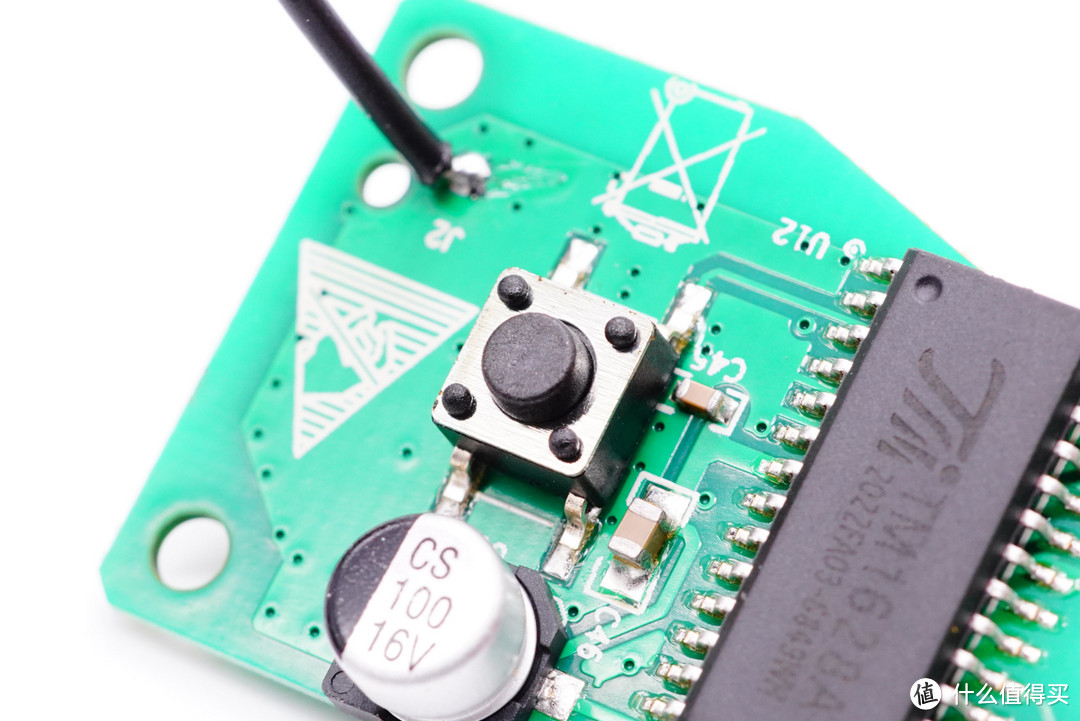

主板上开关按钮微动按键特写。

拆解报告:智能儿童身高计

一颗LED灯特写,为身高计“耳朵”提供光源。

拆解报告:智能儿童身高计

检测环境温度的热敏电阻。

拆解报告:智能儿童身高计

丝印SS24 肖特基整流管。

拆解报告:智能儿童身高计

3PEAK TP104低功耗运放,TP10系列是CMOS双、四RRIO运算放大器,具有低偏置、低功耗和稳定的高频响应。

拆解报告:智能儿童身高计

3PEAK TP104详细资料图。

拆解报告:智能儿童身高计

丝印M3UG的IC。

拆解报告:智能儿童身高计

第二颗16.000MHz晶振。

拆解报告:智能儿童身高计

一颗10μh电感,贴片焊接。

拆解报告:智能儿童身高计

68μh贴片焊接电感特写。

拆解报告:智能儿童身高计

丝印L50E的升压IC。

拆解报告:智能儿童身高计

扬声器单元背面特写,阻抗16Ω,功率0.25W,用于语音播报。

拆解报告:智能儿童身高计

经我爱音频网实测,扬声器单元约为20mm。

拆解报告:智能儿童身高计

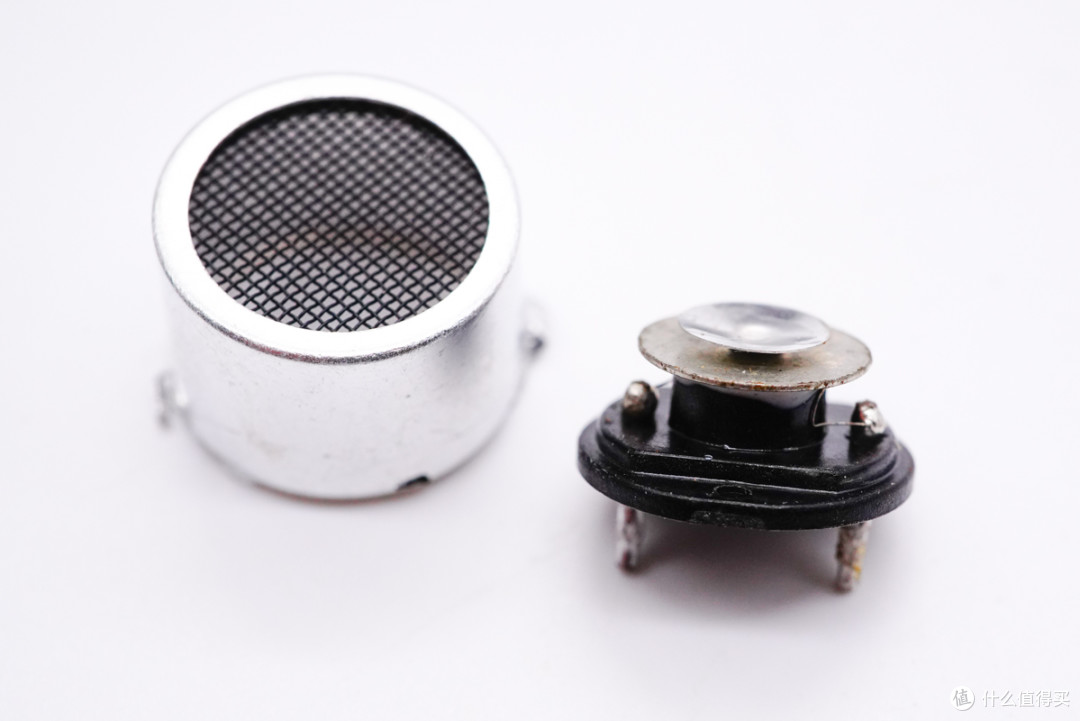

超声波探头特写。

拆解报告:智能儿童身高计

智能儿童身高计拆解全家福。

四、我爱音频网总结

这款智能儿童身高计在外观上依据儿童喜爱设计,采用了卡通形象以及幼儿语音播报。材质为ABS+食品级硅胶+亚克力,避免儿童因好奇吞食产生危险。利用超声测高,实现一键操作,使用简单便捷。无线传输、手机记录云端储存等功能帮助家长记录孩子成长的时刻。

内部配置上,电路比较简洁,仅有一块PCB主板和扬声器单元组成。扬声器尺寸约为20mm,可提供0.25W的输出功率;信号处理方面采用了CKS中科芯 CKS32F103C8T6 32位单片机,最高工作频率为72MHz,3PEAK TP104低功耗运放进行协助;其他方面还采用了SIPEX SP3232E RS-232收发器,TITAN MICRO天微电子 TM1628 LED驱动芯片等。
