本文详细记录了一辆东风E70网约车的高压系统故障维修全过程，从保险丝熔断的初步诊断到BMU更换与软件刷写的完整解决方案，为新能源汽车维修技术人员提供了宝贵的实战经验和标准化操作流程。
智能速览
F15保险丝一插就烧断，初步锁定BMS供电回路短路
通过电阻测量精准定位BMU内部电源短路故障
严格遵循高压安全断电流程，确保维修人员安全
使用CATL专用工具进行BOOT和APP程序刷写
PCAR01-00120项目需特别注意软件版本匹配
更换BMU后必须清除故障码并进行系统复位
精华内容
当新能源汽车的高压系统出现故障时，精准诊断和专业维修是确保车辆安全的关键。本案例通过系统化的故障排查，展现了BMU（电池管理单元）故障的完整解决路径。
故障诊断
故障表现为无法上高压，F15保险丝一插就烧断。初步诊断使用E2/E2Pro连接车辆，发现无法读取BMS数据，整车无数据通讯，表明问题出在BMS或其供电回路。
电路分析显示F15保险丝为高压电池BMS常电源，保险丝一插就断说明存在严重短路。关键测量步骤中，断开电池低压控制插头后，测量常电源对地电阻仅为0.5Ω，异常偏低。

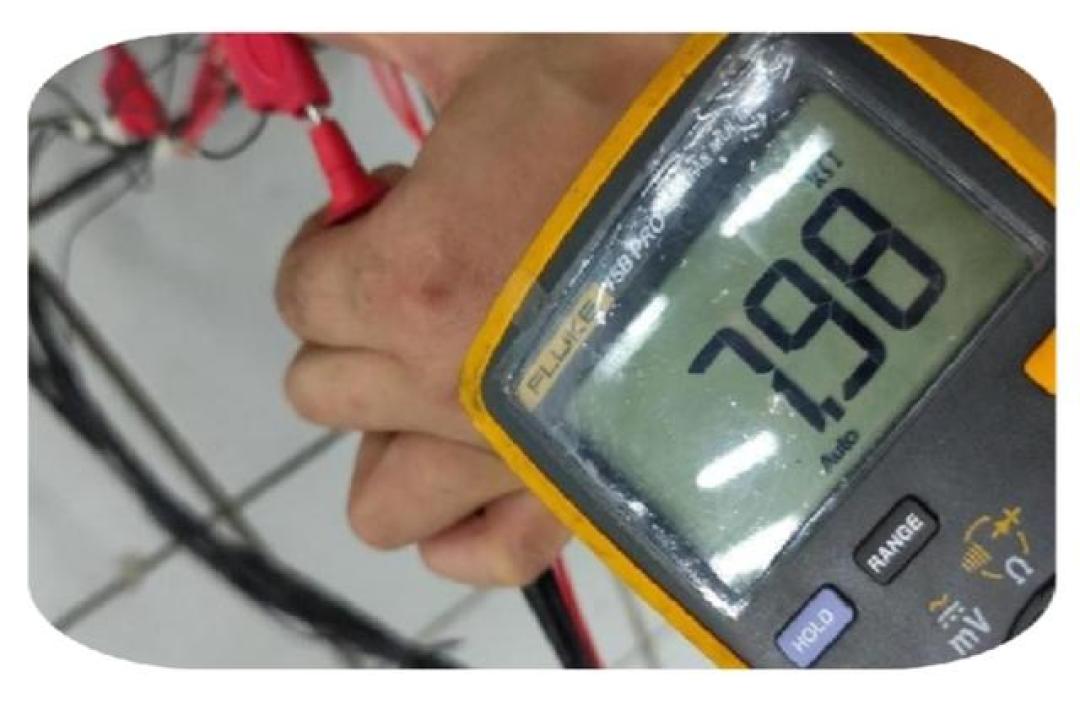

断开BMU插头后，电阻变为无穷大，初步判断故障点在电池内部低压控制线束或BMU内部。最终通过更换新BMU验证，电源对地电阻恢复至正常值7.98KΩ，确认故障原因为BMU内部电源短路。
安全断电流程
高压系统维修前必须严格遵循安全断电流程：首先关闭点火开关，等待至少10分钟让高压电容自然放电；然后断开12V低压蓄电池负极，切断低压电源；最后从后排座椅前方地板装饰板下方找到橙色高压维修开关，佩戴绝缘手套后旋转90度并垂直拔出。
使用绝缘胶套封闭拔出的维修开关接口，防止意外触电。这套流程确保了维修人员的安全，是新能源汽车维修的基础要求。
BMU更换步骤
BMU更换需要专业操作：先断开电池包上的所有低压连接器，使用专用工具拆卸电池包固定螺栓并移除电池包。定位BMU位置通常在电池包内部或顶部，断开BMU连接器后拆卸固定装置。
取出故障BMU，安装新BMU时确保连接器插接牢固。重新固定电池包，连接所有低压线束。整个过程需要细心操作，避免损坏其他部件。
软件刷写要点
软件刷写使用CATL专用BMSFlashTool连接新BMU。BOOT刷写先用FBL_Update_ECAR_BMU_ST2.1_170503_500K[F148].hex擦除程序，再用FBL_UPDATE_ECAR_BMU_STV1.0_500K_190227_EOL[V6.0b_F148E_EOL].hex软件版本。
APP刷写使用4100_4109_S00BMUC039VE0S12.hex程序。刷写完成后检查软件版本匹配性，确保系统正常运行。PCAR01-00120混装项目需特别注意软件版本选择。
故障验证数据
维修后的验证数据证明了解决方案的有效性：重新连接车辆电源后，F15保险丝不再熔断；诊断设备成功读取BMS数据，通讯恢复正常；高压系统绝缘值恢复正常，满足安全上高压条件。
路试验证了车辆启动、行驶、充电等功能的完全恢复。关键数据对比显示，维修后的系统参数均回到正常范围内，确保了车辆的安全性和可靠性。
本案例完整展示了新能源汽车高压系统故障的专业处理流程，从故障诊断到维修验证的每个环节都体现了技术要求。面对日益复杂的新能源汽车三电系统，标准化的维修流程和专业的技术能力将成为保障车辆安全的关键。如何建立更完善的技术培训和标准化体系，将是行业发展的重要课题。
