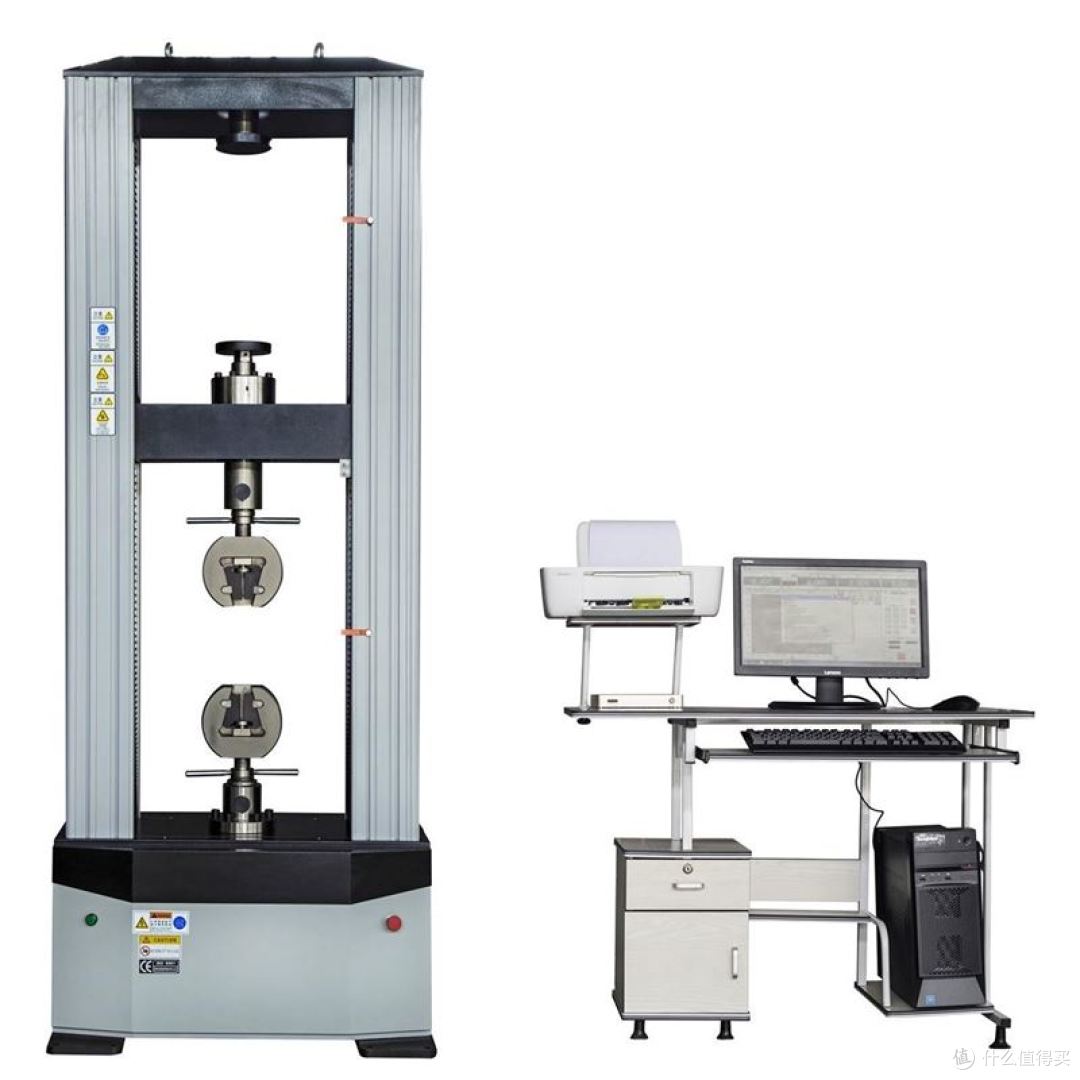

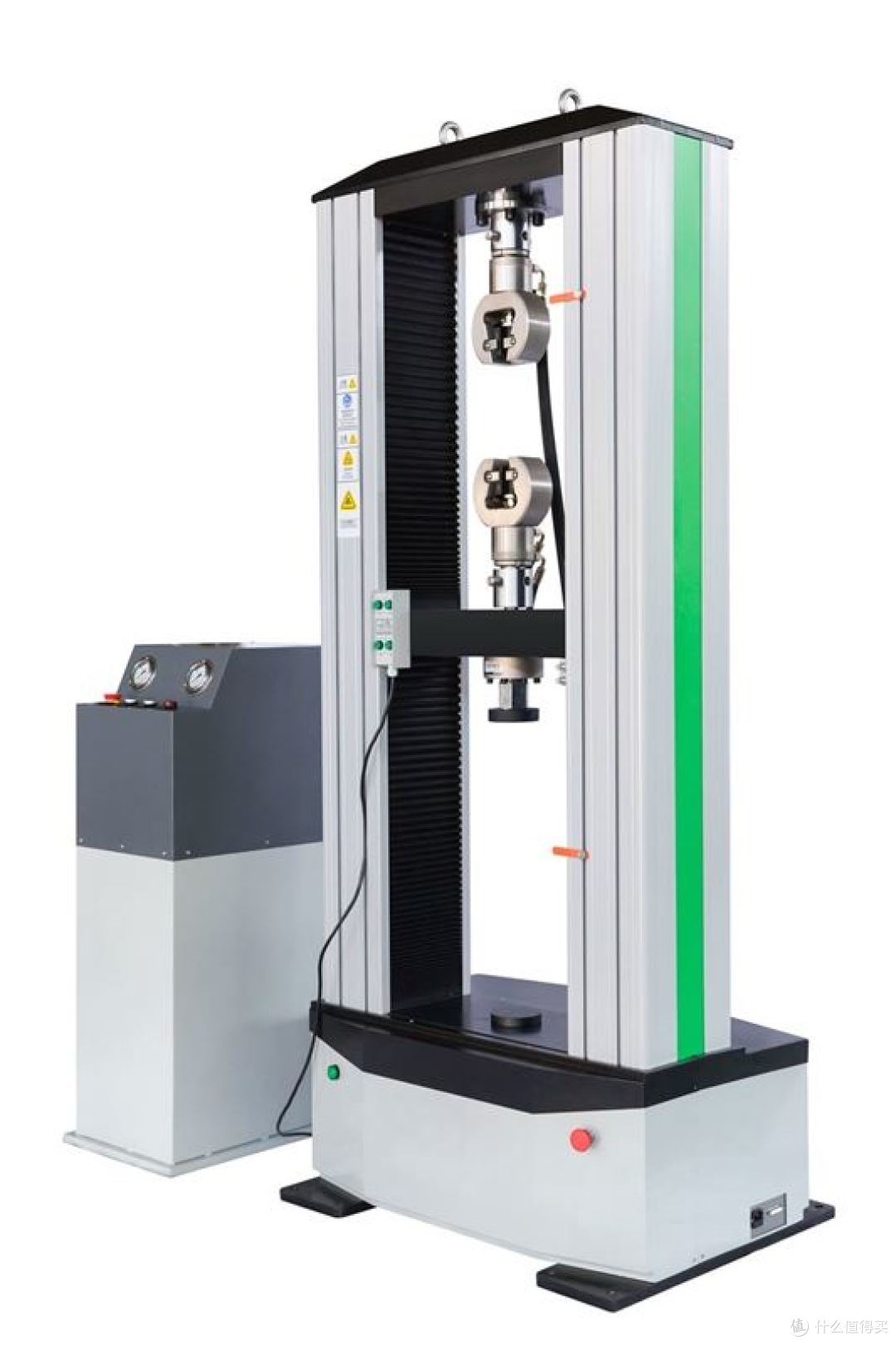

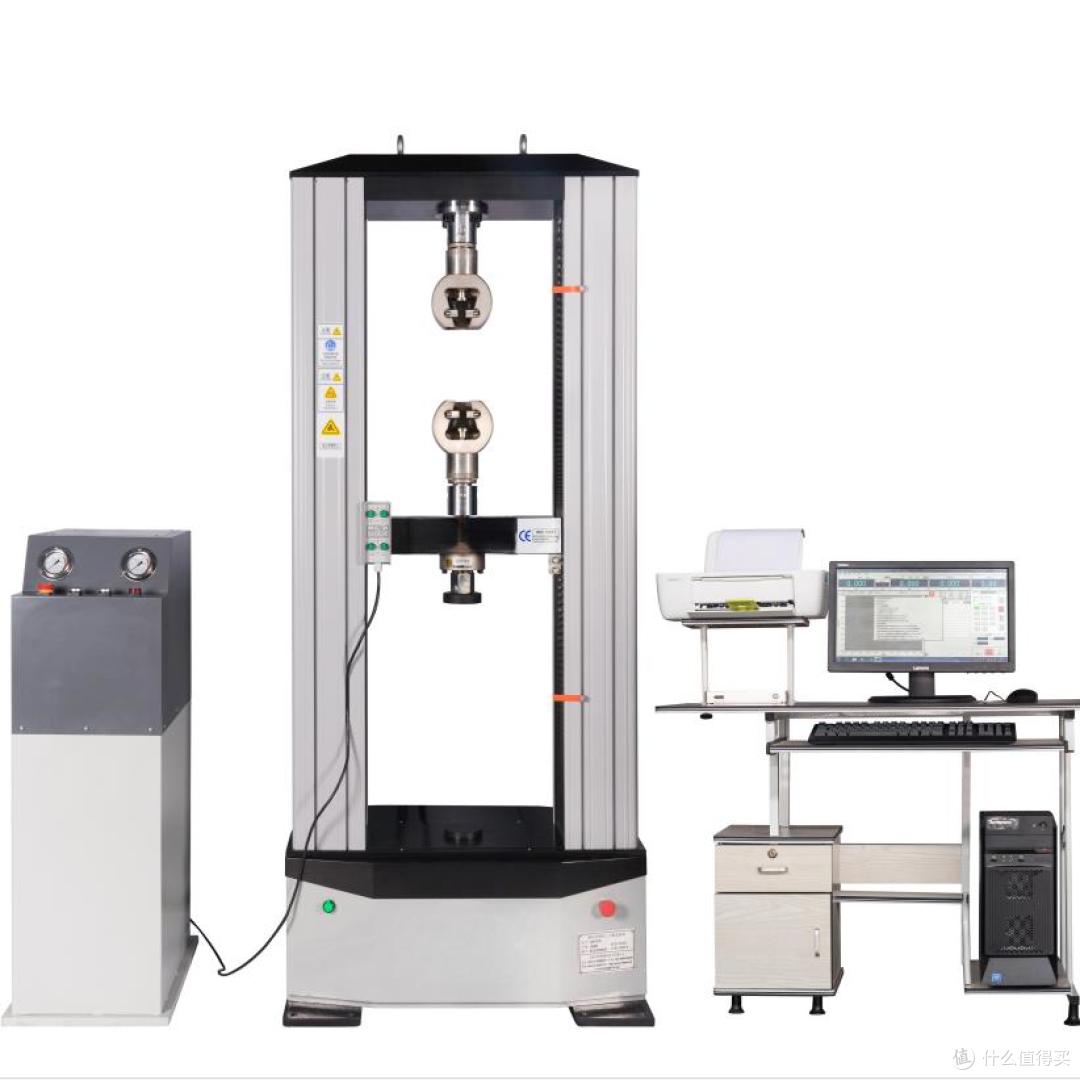

WDW-300微机控制电子万能试验机

WDW-300微机控制电子万能试验机是现代材料力学性能测试的核心设备之一。它集精密机械、自动控制、传感器技术和计算机软件于一体，用于对各种材料（如金属、非金属、复合材料、塑料、橡胶、纺织品、建材等）进行静态力学性能测试。

其核心特点是​​“微机控制”​​，即由计算机（微机）系统全自动完成整个测试过程的控制、数据采集、处理、分析和报告生成，取代了老式液压万能试验机的手动或半自动操作，在精度、效率和功能上实现了巨大飞跃。

微机控制电子万能试验机专业软件实现自动求取较大力、抗拉强度等数据。计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

WDW-300微机控制电子万能试验机适用于各种金属、非金属及复合材料的力学性能指标的测试，符合国家相关标准的要求。该机可对橡胶、塑料、塑胶、无纺布、纺织面料、尼龙、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(及其它高硬度钢)、铸件、钢板、钢带、有色金属、汽车配件、合金材料及其它非金属材料和金属材料进根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后，用其进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，也可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数；

广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析；是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

主要系统组成：

一台典型的微机控制电子万能试验机主要由以下四大部分组成：

​​1.主机（机械框架）​​

​​机架​​：高强度刚性框架，通常为门式（双立柱）或单立柱结构。

​​滚珠丝杠​​：核心传动部件，将电机的旋转运动转化为精确的直线运动。

​​伺服电机​​：提供动力源，控制精度高，响应速度快。

​​移动横梁​​：安装夹具的部分，可根据试样长度调节空间。

​​工作台​​：安装压缩、弯曲等夹具的平台。

2​​.控制系统​​

​​全数字伺服控制器​​：设备的大脑，接收计算机指令，精确控制电机的转速和转向，并接收传感器的反馈信号，形成闭环控制。

​​驱动系统​​：伺服电机和驱动器。

​​3.测量系统​​

​​力传感器​​：安装在横梁上，用于测量试样所受的载荷（力值）。量程可根据测试需要更换。

​​变形测量系统​​：

​​引伸计​​：直接夹持在试样上，用于精确测量微小的弹性变形或标距内的变形，是获取材料弹性模量等关键参数的必要设备。

​​光电编码器​​：通过测量丝杠的旋转位移来间接计算横梁的位移。

​​4.计算机软件系统​​

这是“微机控制”的灵魂所在。软件负责：

​​设置测试参数​​：测试标准、速度、采样频率等。

​​过程控制​​：实现速度控制、力值控制、位移控制、变形控制等多种模式。

​​数据实时采集与显示​​：以数字和曲线形式实时显示测试过程。

​​数据分析处理​​：测试结束后，自动计算性能参数（如抗拉强度、屈服强度、弹性模量、断后伸长率、断裂韧性等）。

​​报告生成​​：自动生成符合标准或用户自定义格式的测试报告。

主要特点与优势：

1​​.高精度与高分辨率​​：采用数字式闭环控制和高精度传感器，力值与变形的测量分辨率极高。

2​​.宽范围、多用途​​：通过更换不同的夹具和附件（如高温炉、低温箱），可进行上万种材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、蠕变、松弛、循环等多种试验。

3​​.操作简便，自动化程度高​​：测试过程完全由计算机控制，一键操作，自动计算，大大减少了人为误差和劳动强度。

4​​.数据丰富，功能强大​​：软件不仅能输出最终结果，还能完整记录整个测试过程的曲线，便于深入分析材料特性。支持多种国际标准（ASTM,ISO,GB等）。

​​5.安全可靠​​：软件设有过载、过流、过压、超温、限位等多种保护功能，确保设备和操作人员安全。
