拆解报告：Soundcore声阔降噪舱真无线耳机
2021-02-23 21:25:56
18点赞
17收藏
0评论
Soundcore声阔是安克创新旗下的音频品牌，2014年安克创新发布首款蓝牙音箱产品，而后又开展了耳机产品线，伴随着TWS真无线耳机快速发展，声阔凭借着优质的产品抓住了时代机遇，成为首个冲进全球TWS耳机销量TOP10的中国耳机品牌。
今天我爱音频网要拆解的是声阔最新推出的TWS真无线降噪耳机——声阔 Liberty Air 2 Pro （中文简称“声阔降噪舱”），在外观设计上，这款产品继承了家族式的设计风格，充电盒采用了与Liberty 2 Pro相同的滑盖设计，支持开盖即连，体积更为小巧方正；耳机则是采用了与前代产品Liberty Air 2类似的柄式入耳设计，但壳体更加圆润，尤其是入耳处的结构。
配置方面，声阔降噪舱主打5合1多场景双馈降噪，支持通勤、室内、户外3种降噪场景和完全通透、人声模式两种通透模式；扬声器采用10层高硬度镀膜和PureNote™甄音技术，搭配基于人耳听力曲线进行定制化音质的HearID 2.0技术，受到了10位格莱美获奖音乐人推荐；单支耳机内有三颗麦克风用于通话降噪功能；充电盒支持无线充电，耳机单次续航时间约为7小时，整体续航可以达到26小时。此前我爱音频网已对声阔降噪舱进行了体验评测和详细的实验室测试数据分析，感兴趣的朋友可以点击查看。
我爱音频网拆解过的声阔真无线耳机还有：Soundcore Life Dot 2 真无线蓝牙耳机、Anker Liberty 2 Pro 真无线蓝牙耳机、Anker Liberty Air 2 真无线蓝牙耳机、Anker Soundcore Spirit Pro运动防水蓝牙耳机、Anker Soundcore LIBERTY AIR 真无线蓝牙耳机。
一、声阔 Liberty Air 2 Pro 开箱
包装盒采用深灰色作为主色调，正面左上方有声阔的品牌标识；右上角是产品名“声阔 Liberty Air 2 Pro真无线降噪耳机”；中间区域展示耳机外观，以及“5合1多场景双馈降噪”的卖点，主要是指耳机的主动降噪功能细分为通勤模式、室内模式、户外模式，通透模式细分为完全通透模式和人声模式，一共5种使用场景。右下角是HearID 2.0私人订制音效、26小时长久续航、6麦克风通话降噪三个功能特点。
包装盒一侧是宣传页，声阔降噪舱获得了10位格莱美奖音乐人的倾力推荐。
底部是产品的部分参数信息。声阔 Liberty Air 2 Pro蓝牙耳机；型号：A3951；黑色；重量，两只耳机总重10.6g，充电盒50.4g；输入 DC 5V⎓0.5A，输出 DC 5V⎓0.3A；18个月质保。
包装盒是侧开盖设计，耳机和充电盒分开放置，由透明塑料罩防护。
折叠盖内侧印有5合1多场景双馈降噪的功能介绍和Soundcore APP的下载方式。
包装盒内物品，包括耳机、充电盒、硅胶耳塞、USB Type-C接口的充电线和产品说明书。
声阔降噪舱耳机的耳塞采用液态硅胶材质，提供9种不同大小的尺寸可选，确保不同耳型佩戴的舒适度。
声阔降噪舱的充电盒采用圆角方形设计，手感圆润亲肤；盒盖上凹印了声阔的品牌Logo；下方的条形凸起，是便于推动滑盖，取出耳机。
盒身正面有三颗LED电量指示灯。
盒身背面的USB Type-C充电接口和快速配对的按键。
我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对声阔降噪舱进行有线充电测试，充电功率约为2.2W。
我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对声阔降噪舱进行无线充电测试，输入功率约为2.2W，实际充电功率没有这么高。
盒盖为水平方向的滑动开关设计，有一定阻尼感，支持开盖即连功能，此前的Anker Liberty 2 Pro充电盒便采用了这种设计，比较有特色。
充电座舱壳体上有L/R左右标识，采用不同的加工工艺。
充电盒盖内侧的产品信息，产品型号A3951，容量电池500mAh/1.85Wh，输入5V⎓0.5A，输出5V⎓0.3A；还有其他产品认证信息和编码。
给耳机充电的镀金Pogo Pin，中间吸附耳机的磁铁也镀金成了金色，确保视觉风格的统一。
我爱音频网实测，声阔降噪舱整体重量约为61克。
充电盒的单独重量约为50.4克。
左右两只耳机的重量约为10.6克。
声阔 Liberty Air 2 Pro 真无线降噪耳机 玛瑙黑配色。
二、声阔 Liberty Air 2 Pro 充电盒拆解
经过前面的开箱，我们已经对声阔Liberty Air 2 Pro真无线降噪耳机的外观有了全面了解，充电盒采用滑动式的开盖方式比较有趣，耳机和充电盒的外观设计都采用了大量圆角，提高舒适度。下面将进入拆解环节，看看其内部结构设计和芯片用料等信息。
撬开充电座舱，壳体采用多处卡扣和两个塑料柱固定。
Pogo Pin所在的模块和指示灯模块通过三根漆包线连接，焊点处有胶水加固。
指示灯模块通过FPC和连接器与主板电路相连。
声阔降噪舱充电盒内部结构展示。
三颗LED指示灯，用于显示充电盒电池电量。
盒盖滑动位置的结构特写。
Pogo Pin所在的排线使用壳体热熔和胶水两种方式固定。
导线焊点另一侧没有元器件。
充电盒内部结构展示，圆柱型锂电池位于一侧，主板为倒“T”字型，这样设计可以有效利用空间。
LED指示灯的导光柱，外圈有黑色泡棉避免漏光。
配对按键的PCB通过两股导线与主板相连。
配对按键的PCB同样采用外壳热熔和胶水两种方式固定。
无线充电接收线圈使用胶水固定在充电盒底部的壳体上，上面覆盖有一层隔磁贴纸。
无线充电接收线圈特写，多股漆包线并绕。
主板电路一侧展示。
主板电路另一侧展示。
丝印AT0m的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。
微源半导体LP5305，是一颗支持26V耐压的过压过流保护芯片，支持充电器前端保护，监控电池电压，防止输入过压损坏耳机充电盒内部元件的同时还能防止电池过充。
据我爱音频网拆解了解到，目前已有小米、OPPO、华为、联想、摩托罗拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音频产品大量采用了微源的电源管理芯片。
丝印 EC04M332的单片机，用于充电盒控制。
思远半导体专为TWS耳机充电仓设计的SY8801芯片，在确保安全、高可靠性能的设计基础上（支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。
思远SY8801集成的内部通讯隔离模块，极大地优化了智能TWS充电仓的功能设计，无需复杂的外围电路，MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能，还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输，实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。
据我爱音频网拆解了解到，思远半导体的电源管理芯片目前已被OPPO、小米、百度、万魔、233621、传音、魔宴、创新科技、一加等众多知名品牌采用。
劲芯微电子CV8013N无线充电接收SoC， 具有高集成度、高效率、发热少的特点，额定功率5W，兼容Qi V1.2.4标准， 支持OCP、OVP、OTP以及FOD功能， 适用于TWS耳机充电盒、智能手表、移动电源、智能手机等设备。
据我爱音频网拆解了解到，目前已有Anker、JBL、ROWCING、Dacom大康等品牌的真无线耳机充电盒采用了劲芯微的无线充电接收SoC。
ChipsVision劲芯微 CV8013N 资料图。
五颗MLCC电容并联滤波。
电池通过三根导线和连接器与主板相连。
圆柱型软包电池的供应商来自VDL重庆紫建，型号11425PN2，直径11mm，长度42.5mm，电池容量500mAh，能量1.85Wh，额定电压3.7V。
电池保护电路特写，上面有一颗一体化保护IC，负责电池的过充过放过流等保护功能。
三、声阔 Liberty Air 2 Pro 耳机拆解
下面我们继续来拆解声阔 Liberty Air 2 Pro的耳机部分。耳机采用柄式入耳设计，入耳处壳体和耳机柄壳体采用不同颜色丰富观感。
耳机柄顶部，有降噪麦克风的开孔和LED指示灯。
耳机柄外侧特写，壳体侧边做了过渡处理，看起来比较自然；耳机柄顶部的声阔Logo处是触控区域，支持双击和长按两种交互方式；下面的声阔品牌名采用了亮面处理，形成对比增加质感。
耳机柄底部的通话麦克风拾音孔，内有防尘网。
耳机柄内侧的充电触点和磁铁区域轻微内凹，底部有L/R左右标识。
出音嘴附近的泄压/调音孔。
出音嘴处的金属保护罩，设计成花瓣造型，比较美观；内侧有防尘网，避免异物进入。
沿合模线拆开耳机，音腔壳体内能看到电池。

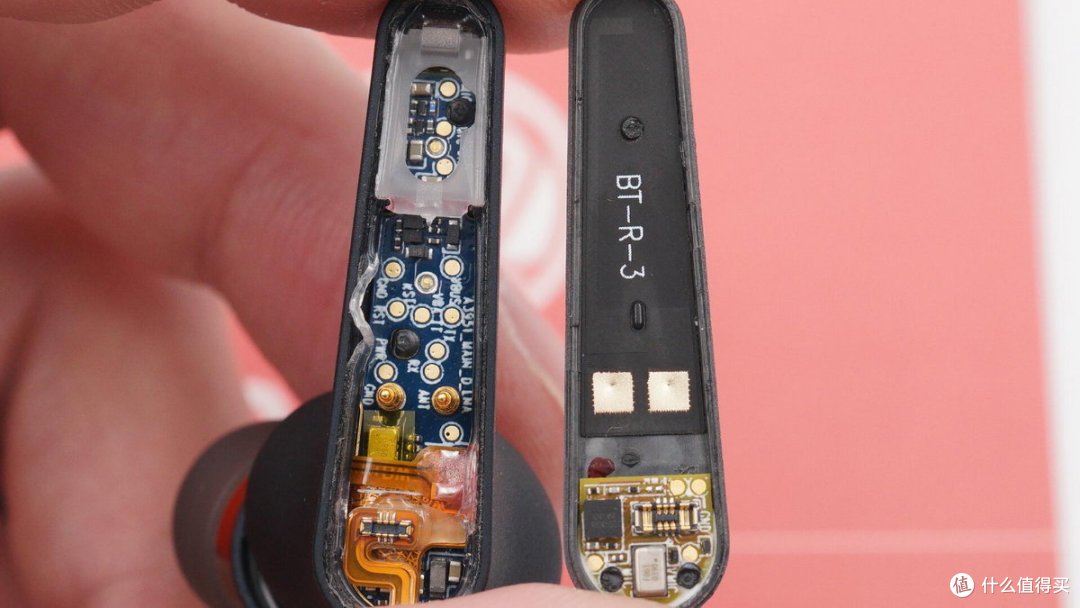

拆开耳机柄盖板后的内部布局。
耳机柄盖板内侧展示，蓝牙天线占据很大空间，通过两个金属触点和主板上的Pogo Pin连接；顶部小板用于拾音和触摸操作。
镭雕F061 0390的MEMS硅麦，用于收集环境音，辅助于主动降噪和通话降噪功能。这块PCB通过6Pin的BTB连接器和FPC与主板相连。
丝印233DS是一颗触摸键检测IC，来自tontek通泰积体电路股份有限公司，属于TTP223N系列。
通泰TTP223N详细资料。
壳体接缝处使用大量胶水密封，提升密闭性和防水能力。
音腔内部电路也是通过FPC和BTB连接器与主板相连。
靠近耳机柄底部位置，主板上有一个橡胶保护罩。
断开连接器，继续拆解。
耳机的入耳检测功能采用电容感应方案，图为入耳检测FPC的位置，面积较大。
声阔降噪舱耳机内部结构展示。
Pogo Pin的开孔和吸附充电座舱的磁铁。
耳机顶部麦克风的拾音孔和指示灯的导光柱。
主板一侧电路展示，以及与一元硬币的尺寸对比。
主板另一侧电路展示，二维码贴纸下方是蓝牙主控芯片。
声阔降噪舱的主控芯片是恒玄BES2300YP，BES2300有多个版本、后缀不同配置也不尽相同，此前我爱音频网对此进行了详细归类，BES2300Y/YP两种型号均支持主动降噪功能。
BES2300系列是全集成自适应主动降噪方案，支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。BES2300支持高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。
此外BES2300还支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存，可以达到外接存储设备播放音乐的目的。BES2300 可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。
据我爱音频网拆解了解到，目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的方案。
连接蓝牙天线的两根镀金Pogo Pin。
丝印XdA的IC。
一颗电池保护IC。
给耳机电池充电的Pogo Pin，外面的胶圈起防水作用。
丝印09006的IC。
丝印73的蓝牙滤波器。
两颗LED指示灯。
通话麦克风的拾音孔处有保护罩。
镭雕F001 0546的MEMS硅麦，用于通话时拾取人嘴方向的声音。
电池与主板之间有一块隔磁贴纸。
撕下隔磁贴纸后，FPC上有一些元器件，左右两侧是电池正负极的焊点。
丝印MGJ的稳压IC。
Azoteq IQS269A ProxFusion® IC是一颗8通道电容式接近和触摸控制器，具有出色的类灵敏度、信号噪声比和功耗。此处用于耳机的入耳检测功能。
Azoteq IQS269A还提供混合传感能力，如霍尔效应和电容感应。其他功能包括感官电极的自动调谐和微分偏移补偿。可应用于TWS耳机、触控控制器、佩戴检测、低功耗唤醒、霍尔检测、多滑动/按键设计等产品。
据我爱音频网拆解了解到，目前已有233621、Bose、Buttons、Cleer、创新科技、华为、微软、RHA、小鸟等知名品牌的音频产品采用了Azoteq的传感器。
Azoteq IQS269A ProxFusion®详细资料。
扣式软包电池与一元硬币的尺寸对比。
1254扣式软包电池，直径12mm，厚度5.4mm，额定电压3.7V，能量0.204Wh。
取出电池后音腔内的结构。
固定电池的黑色塑料件。
扬声器单元通过导线与FPC连接。
扬声器单元使用黑色胶水固定。
取出扬声器单元发现下面还有一个塑料支架，里面是耳机的后馈麦克风。
取出元器件后的壳体结构。
出音嘴内侧的防尘网。
蓝胶固定吸附充电盒的磁铁，壳体上有L/R左右标识。
支架结构一侧有用于入耳检测功能的另一片FPC。
镭雕F040 0325的MEMS硅麦，拾取耳道内的声音用于主动降噪和通话降噪功能。
支架结构另一侧展示。
扬声器单元特写，官方宣传采用10层高硬度镀膜，可降低振膜的分割振动，减少失真，还原纯真音质。
扬声器单元侧边的调音孔。
扬声器单元的尺寸约为11mm。
声阔降噪舱拆解全家福。
我爱音频网总结
声阔 Liberty Air 2 Pro 真无线降噪耳机在外观上比较有特色，充电盒采用水平方向的滑动开关设计，有一定阻尼感，并且支持开盖即连功能，使用方便；耳机采用柄式入耳设计，兼顾主动降噪和通话降噪功能，两种颜色和工艺的碰撞也增加了产品的品质感。声阔降噪舱主打的5合1多场景双馈降噪进一步细分了主动降噪和环境音的模式，考虑得比较细致。
内部电路方面，声阔降噪舱采用USB Type-C接口输入电源，微源半导体LP5305支持26V耐压，负责输入保护和防止电池过充；思远半导体SY8801芯片负责电池的充放电，集成的I2C通讯功能和内部通讯隔离功能可帮助MCU实现各项充电盒功能；充电盒支持无线充电功能，无线充电接收芯片是劲芯微电子CV8013N，额定功率5W，支持Qi V1.2.4标准；内置的圆柱型软包电池来自VDL重庆紫建，容量500mAh。
耳机部分，声阔 Liberty Air 2 Pro的开孔位置巧妙，保证了外观的美观；内部有较好的防水防汗措施；音腔内使用支架固定扬声器单元和电池，以减少共振影响音质；耳机内一条FPC串联了入耳检测箔片、电池、扬声器单元和后馈麦克风等，采用BTB连接器可以提高生产效率；整体结构设计较好。
声阔降噪舱采用双馈ANC降噪技术，内有前馈麦克风和后馈麦克风拾取声音，蓝牙主控芯片兼降噪芯片是恒玄科技的BES2300YP，同时耳机柄底部还有一颗麦克风可以在通话时定向拾取人声，三颗麦克风协作以实现更好的通话降噪效果；耳机采用电容式的触控方案和入耳检测方案，控制芯片分别是通泰TTP223N和Azoteq IQS269A；扣式软包电池的容量约为55mAh；动圈单元尺寸约为11mm，采用PureNote™甄音技术降低振膜的分割振动，减少失真。
