散热那些事 篇十七：拆解工业“暴力风扇”+真伪对比

​春日已至，夏天还会远吗？爱好者们改善散热的需求，想必也越来越迫切。

然而，在当今的工业风扇市场里，翻新、仿品层出不穷。一直以来，山洋品牌的工业风扇都是翻新、仿冒的重灾区。这不，这把久经沙场的工业级暴力风扇，就被别有用心的商家贴上了“山洋9RA”型风扇的高仿标签。它能出现在今天的文章中，也正是我维权的结果。

在这篇文章里，我将会把它拆解、分离，展示服务器暴力风扇内构的同时，也对比分析它与正品山洋风扇的不同之处。

拆解

遍历外观，这把风扇的轴心“战痕累累”。凌厉的“刀疤”与扇叶上的划痕，无不诉说着这把风扇过去的遭遇。

在一线摸爬滚打多年，退役后又被“翻新再就业”，这把风扇的一生并不平静。轴承传来的沙沙异响，仿佛是对命运不公的控诉，也是对唯利是图的不法商人之谴责。

解开背面的贴纸，构造映入眼帘。与常见的风扇不同，这款风扇的弹簧罕见地位于最后方。取下卡扣，拆开风扇，内部更是别有洞天。

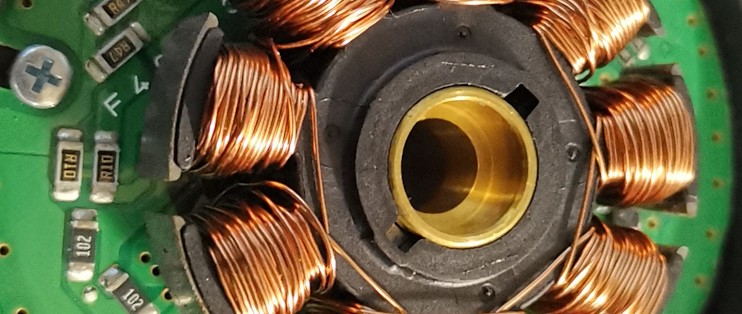

消费级市场上的四极电机已是司空见惯，可这次与之不同。这款服务器上的暴力产物，配备了多达九极的电机，仿佛星形发动机一般。观感异常震撼，极具视觉效果。

就像NIDEC的不少产品那样，这款风扇的电路板也是可拆卸设计。卸下固定PCB的三颗螺丝后稍微用力，解开卡扣后电路板便随之分离。

这样的特殊设计是工业级产品所独有，据说是为了减少振动的传递，有助于最大限度地延长轴承的寿命。翻过面来，电路板的另一侧跃入眼帘。

这把风扇使用了多达6个MOS管，甚至比一些主板的供电模组还要更多（当然，质量不可比较），无不表明它的性能绝非等闲之辈。

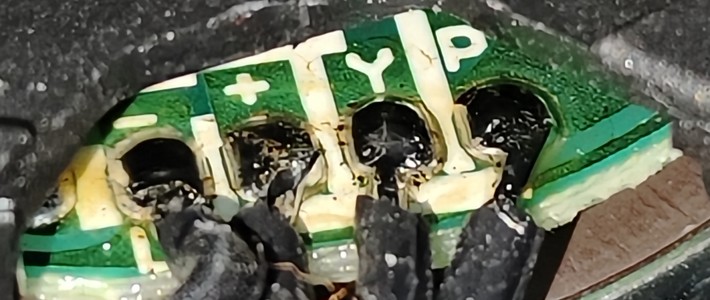

商家所曾做出的修改也清晰可见，这款风扇的线材有被人为改变的痕迹。无论是前后对不上的线束颜色，还是将红黑供电线弄反了的插头（一些不用心的商家经常犯错），都展现出改造的粗糙与仓促，也成为了我得以维权成功的重要物证。

线序颜色前后不一，中部的包线就是为掩盖人为修改的痕迹

密密麻麻的电感电容构成了风扇的驱动电路，林立的器件仿佛一座微缩版的行星发动机。

对比

拆解完毕，一切归位。如前所述，这把风扇是一把仿冒产品，在此也与正品山洋的贴纸稍加对比。真正的山洋贴纸不仅字体独特、大小分明，生产位置更多是位于菲律宾等地。

正品山洋贴纸（9S型）

而仿品贴纸上的字体突兀而粗劣，如同WORD手工制作一般，令人哭笑不得。“MADE IN JAPAN”更是贻笑大方，实在不太走心。

仿冒风扇的贴纸

虽然9RA确实有部分日本制造的产品，但仿品序列号中的“P”实为菲律宾生产之意。

正品山洋的贴纸（9RA型）

而扇叶部分，差距就更加大了。山洋9RA根本没有那繁多的定子叶片，扇叶造型也大相径庭。

正品山洋的外观（9RA型）

山洋标志性的材质纹路，与仿冒风扇上的截然不同。夸张地说，这把风扇和它的所冒充的对象，除了都是七个叶片外，在外观上基本没有相似之处。

仿冒风扇的外观

我没能如愿买到真正的山洋9RA风扇，但这意外的收获倒也不虚此行。此前多在消费级市场与低转工业扇间“摸爬滚打”，对真正的工业级“暴力风扇”知之甚少。

这款仿冒风扇的真实型号，其实是来自NIDEC（日本电产）的W12T12BS1M7。风扇的驱动电流高达12V 1.80A，隶属于UltraFlo系列——仿冒风扇的过去，也曾是名牌产品。

仿冒风扇的真正型号

这款风扇的实际转速高达5500转，最大转速下噪音自然不必多说。风力也是相当充足，能轻而易举地将重过半斤的风扇本体“吹飞”。

后记

无论是用料还是设计，这次拆解都给了我很大的震撼。当然，一些蛛丝马迹更坚定了我维权的决心。

又是一年春日，正值“消费者权益月”，也望买到假冒伪劣商品的消费者们能够拿起武器，维护自己的合法权益！——如此，方能打造我们所追求、真正有利于消费者的健康市场，不是吗？

希望本文能适时地给予消费者们帮助，让越来越多的用户在选购产品时擦亮眼睛。这篇文章到这里就结束了。如果对本文内容与风扇选购有疑惑，随时欢迎与我交流！
