618京东撸了个7块8毛五的苹果20W充电头，我看了下相关评论说这玩意儿高压没有隔离，心想猴里泄，这年头如此壮士的厂商实在是不多了，遂激发了俺的性趣，撅腚抽少少时间研究一下，故有本文。

为了对比，我找了前段时间买的:

AUKEY充电器头32W多口PD快充适用于iPhone13苹果12华为手机笔记本49.9元天猫精选去购买

▲AUKEY双头20+12

88vip享95折【自营】Apple/苹果原装20W充电器USB-C电源适配器iPhone13promax124元天猫国际官方直营去购买

▲苹果原厂的20W，我的IPAD原装充电器

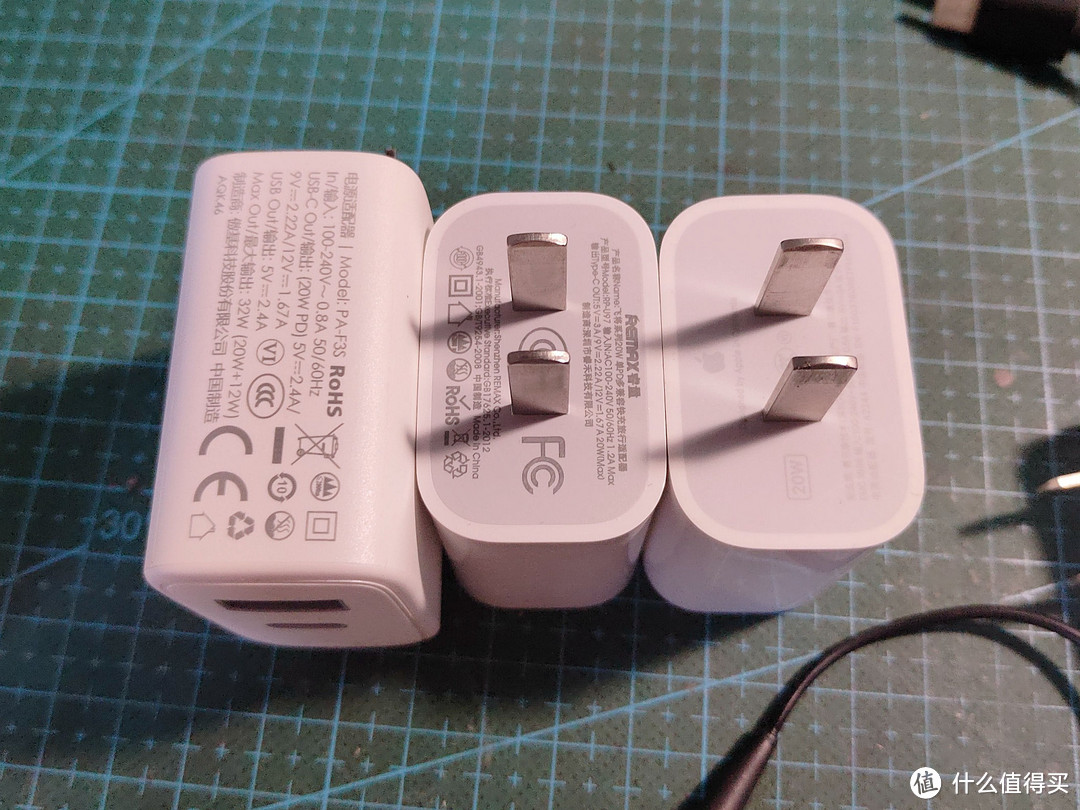

▲三者同台，以下对比AUKEY只取其中的C口20

▲REMAX和苹果这款在尺寸和外形上完全一致，前者重量为46g，苹果是50g+

▲REMAX充电功率不是很稳，C TO C功率基本都在10w上下，个别C TO L线可以上到14W，其他两款只要线和设备支持基本都能上到17W，另外我这款REMAX在上了10W之后发热特别大

▲REMAX的空载纹波，峰峰值为71毫伏左右，单看数值还只是可以接受，但是结合图像来看就是比较渣了，这是5毫秒为单位的，基本上1毫米就一个周期了，这种略为抽风的频率归功于电路用料及设计，后面再说

▲AUKEY的20，常规设计了，峰峰值20毫伏左右，整体来看还是比较靠谱的。

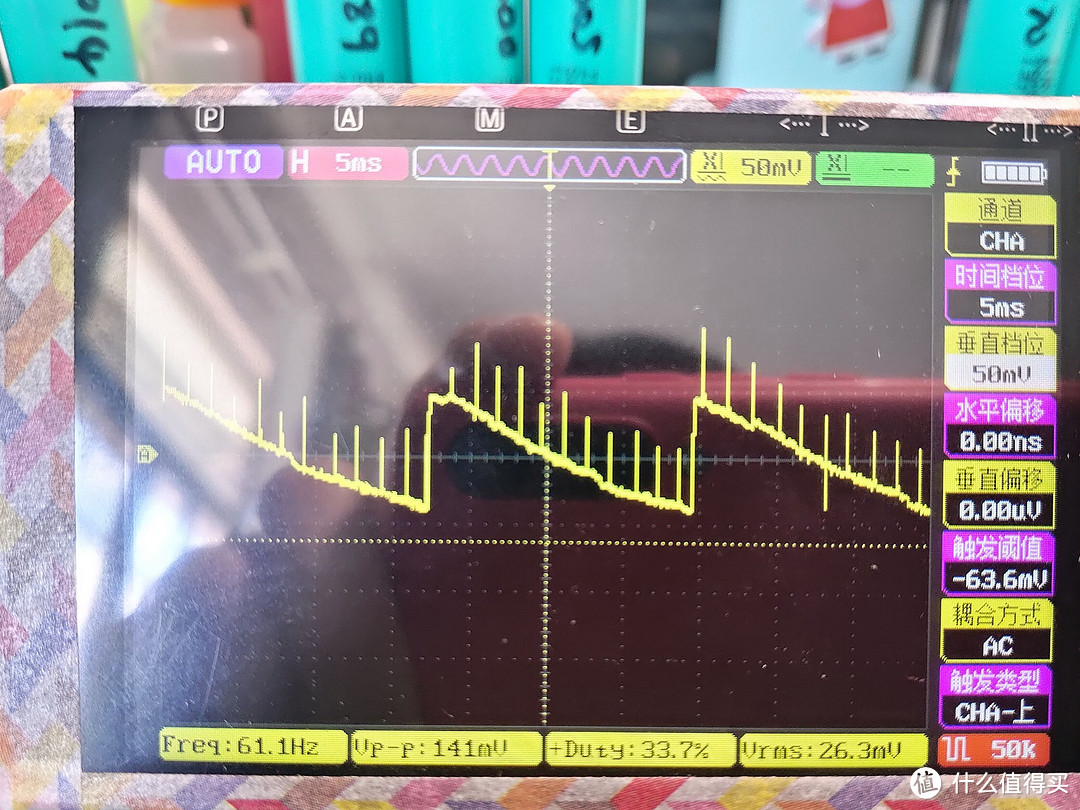

▲苹果原厂的就比较神奇了，这货竟然是个大锯齿的，很多评测里都说原厂的充电器比较渣，的确，如果单看数值是3个充电器里面最差的，最高达150毫伏，但是这个图形是非常规律的，有点像是PWM芯片故意控制的，我觉得这个还得要结合输出设备的设计，带载状态变化来看，我认为这个数值不太具有参考价值

大湿黄霑说过，人头马一开，好事自然来，一篇好的评测怎么能少了拆解环节，所以我是不会拆的——我的又没坏，干嘛要拆。我撅腚白嫖个别人拆REMAX给你们看 ，看看这玩意是不是像有人说的是高压直接裸奔的，其它两个烂大街的货拆解自行百度。

▲这个7块8毛五的REMAX的看京东评论应该3到4个不同的版本随机发货，我这个可能是上面这个版本的，不知道是不是最差的。内部还有一块和电路板同面积的金属配重（散热？），标准的华强北。

下面隔空不负责任跑电路。

从插头进来第2是一个保险电阻（这货其实还是有保险的 ），在插头另一半位置还有1是一个整流？因为看起来背面没有原件，交流电进来之后再这变成直流。

然后过到5是主输入滤波电容，4应该是主控芯片，3是隔离变压器，这个变压器垂直空间感觉是很小的，也是就说其功率应该是不到位的，我猜这也是这个充电器在长时间充电后发热较大的主因。

变压器到7输出整流，经过8是输出滤波电容，看型号应该是16v330？这个充电器最大输出是12v的，这个还是如果是真固态电容可以的。

6这边是反馈用的光耦，9是C口插头。可以看到整块板的空间还是非常够的，因为基本上就没几个元件 （没看到背面，感觉背面没有元件），虽然高压和低压之间没有开槽，但是看起来距离还是不错的，不是那种贴在一起的，存在直接的“身体接触”可能

另外这货EMI的Y电容是贴片的，这我觉得比较少见。

总结

虽然这个7块8毛五的充电器元件分布比较奇葩、光耦和变压器高低压没有开槽，但是如果正常使用应该是不会有安全隐患的，特殊情况不好说

发热严重，感觉后续有翻车可能性

纹波似乎可以勉强接受，做个备用还可以，符合这个价位的价值，但是如果超过10块，我是不会买的，

AUKEY我觉得可以做主力头；苹果太贵了，土豪随意

所有以上均基于购入价格

完

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
